Выбор плавкой вставки и плавкого предохранителя
- нагрузка на сеть — основной параметр для выбора. Данная определяющая также влияет на то, будет ли ПП с наполнением, на материал его вставки, параметры (толщину, сплав) проводника;
- типоразмер и способ установки. ПП подбирается под имеющиеся на оснащении посадочное место (вилка, продольная конструкция с клеммами). Монтаж простым вставлением или припаиванием (на микросхемах).
ПП помощнее монтируют в трансформаторных узлах с токами для групп МКД, предприятий. Маломощные — около счетчиков, для защиты отдельных квартир. Слаботочные в виде маленьких колб — в бытовых приборах, на их платах. На данный момент не всегда они актуальные в современной технике, но особая разновидность — интегральные керамические SMD предохранители — есть всегда (их минус — сложность в замене).
Расчет
Для определения подходящих параметров плавкого предохранителя учитывают следующее:
| Параметр | Описание |
| Номинал | Значение тока, выдерживаемое до разрушения. Прописывается на корпусе, в документации. |
| Времятоковая характеристика | Скорость срабатывания. Вычисляют по диаграммам и графикам. Для бытовых типов исчисление не обязательное, если стоят слаботочные ПП. Для предприятий с электромоторами и прочими мощными ЭУ расчет всегда производится. При этом основополагающим является пусковая величина самого мощного объекта. |
| Нагрузка | Общая (максимальная), суммарная мощность всех подключенных, работающих одновременно потребителей на обслуживаемой ПП линии. Величина равна всем рабочим токам оснащения. |
Если в схеме есть электродвигатель, то берут во внимание его пусковой параметр (ток), разделенный на определенный коэффициент:
- для легкого старта и короткозамкнутого ротора k=2.5;
- для тяжелого и фазного k=2 – 1,6.
Правила, как подобрать номинал:
- уравнение для исчисления: I пп>1/k (I общ.+ I пуск.);
- номинал должен превышать величину, полученную при исчислениях по току;
- удобно пользоваться табл. фиксированных данных, этого будет достаточно, так как они отображают точную информацию.
Пример, как рассчитать номинал ПП для квартирной сети: сложить мощность всех потребителей (электроприборов) в Вт (1 кВт это 100 Вт) и посмотреть в таблице, какому значению (А) номинала плавкого предохранителя она соответствует. Желательно добавить запас около 20 %. Если величина находится между конечными цифрами диапазона, то выбирают следующую по возрастанию позицию.
Описанный выше расчет подходит для всех бытовых целей, но для предприятий с оборудованием с мощными пусковыми токами, электродвигателями, для ПП, обслуживающих целые дома, потребуется ознакомиться с диаграммами временно пусковых значений.
Следует сказать, что в щитках современных квартир ПП не используют, в этом просто нет смысла — автоматики защитного отключения (АВ, УЗО, АВДТ) с избытком хватает, и ее опции намного расширенные. Но в домовых ВРУ они есть всегда. Также чаще изделия встречаются в электросхемах, в автомобилях, на станциях, в мощном оборудовании промышленности. Стандартно они присутствуют на панелях управления (сигнализация, устройства с реле и подобное).
Исчисление диаметра проволоки (пластины вставки, проводника)
Расчет диаметра проводника ПП и его замена делается редко, но это возможно: когда нет нового элемента (вставки) на место перегоревшего старого и когда конструкция изделия позволяет вставить пластину или проволочину.
Сечение проводка «жучка» подбирается под номинал сгоревшей вставки. Для квартир стандартно монтируют ПП на 63 А, подойдет медь ∅ 0.9 мм.
- Смотрят номинал ПП (корпус, документация).
- Измеряют ∅ проводка (цифровым штангенциркулем).
- Возводят результат в куб и из полученного извлекают кв. корень, умножают на 80.
- Итог: получаем цифру равную номиналу ПП. Результат приблизительный, но максимально приближенный до точного.
Подобранную проволоку наматывают на контакты (выводы) сгоревшей вставки соединяя их, продолжая цепь. «Жучок» помещают в гнездо предохранителя, размещают между зажимами на торцах или вставляют как вилку.
Повторное плавление жилы означает неполадку в защищаемом объекте или сети (значение тока выше их возможностей). Есть риск: если подобрана проволока толще, то она не среагирует на поломку. То есть неисправность не диагностируется, обслуживаемый объект будет продолжать работу с перегрузками, что приведет к выходу его из строя, это также чревато возгоранием, ударами тока.
Электрические характеристики и габаритные размеры патронов.
Плавкие предохранители являются наиболее распространенным средством защиты электрических присоединений (кабельных и воздушных) и машин от перегрузки и тока короткого замыкания. Основными местами установки и применения плавких предохранителей являются электрические щиты и сборки различного напряжения, защита различных силовых и измерительных трансформаторов (например, трансформаторов напряжения типа НТМИ, НКФ) со стороны высокого напряжения. Широко используются предохранители в сетях от 0,4 до 35 кВ в сетях однофазного и трехфазного переменного тока частоты 50 и 60 Гц, постоянного тока различного напряжения.
Для любого типа предохранителей основным элементом является плавкая вставка-патрон предохранителя, которая включается последовательно в цепь защищаемого устройства. Также в состав конструкции предохранителя входит корпус из изолирующего материала и контактная часть для установки и закрепления предохранителя в цепи. Устанавливаются предохранители в специальных контактах на изоляторах.
Для всех типов предохранителей, представленных у нас, наполнителем является кварцевый песок (содержание оксида кремния — не менее 98 %, влажность не выше 3 %). Предварительно песок просушивается при 120—180 °С, его зерна имеют отличные характеристики теплопроводности и большую охлаждающую поверхность. Электрическая дуга горит в узком канале, между зернами песка. При больших токах КЗ вольт-амперная характеристика растет, ток резко уменьшается и электрическое устройство защищается от пробоя изоляции и повреждений.
По типам предохранителей различают несколько вариантов, соответственно классам напряжения. Для электроустановок до 1000 В применяются предохранители типа ПН-2 и ПН-0,1. Свыше 1000 В — предохранители высоковольтные ПКТ (П — предохранитель, К — с кварцевым наполнителем, Т —защита трансформаторов), в состав которых входят патроны ПКТ с фарфоровым корпусом и латунными колпаками, они предназначены для защиты трансформаторов (3—10 кВ) с высокой стороны. Наполнитель — кварцевый песок, плавкий элемент из медной или нихромовой (предохранители ПКН).
Применение предохранителей высоковольтных ПКТ возможно в районах с умеренным климатом (климатическое исполнение «У» по категории 1 в исполнении У1) и умеренно-холодным климатом в исполнении УХЛ (УХЛЗ), что удовлетворяют требованиям нормативных документов. Срабатывание предохранителей типа ПКТ и их патронов ПТ основано на плавлении калиброванной проволоки при прохождении через нее силы тока больше номинального значения. С увеличением значения тока уменьшается время плавления проволоки (вставки).
Электрическая дуга в высоковольтных предохранителях, при этом, гасится в пространстве между зернами кварцевого песка. При коротком замыкании величина тока большая и вставка плавится за время меньше полупериода частоты, потому ток КЗ не успевает достигнуть своего максимального значения, этим самым патроны предохранителей ПКТ выполняют токоограничивающую функцию в условиях отключения короткого замыкания.

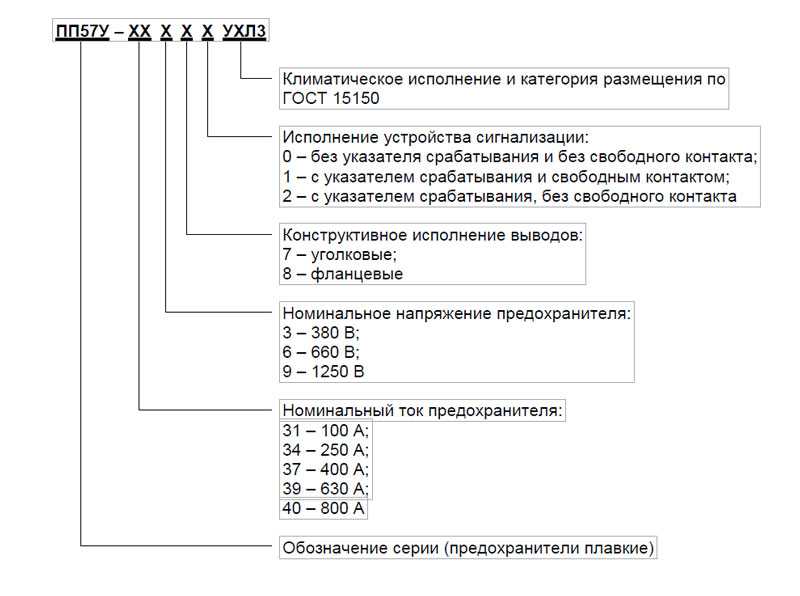

Маркировка и обозначения
Каждый производитель изготавливает предохранители под определенным кодом или артикулом. Номер предохранителя позволяет в каталогах найти и уточнить технические характеристики. Зачастую эти коды можно найти на корпусах изделий. Также код может наноситься на металлическую часть. Кроме кодов, на корпусе также могут указываться основные данные – это номинальный ток в А, номинальные напряжения в В, отключающие характеристики либо особенности конструкции. По этим данным можно определить назначение предохранителей.
Итак, величина номинального тока – это максимально допустимое значение, при котором деталь может нормально функционировать в течение длительного срока.
Номинальные напряжения – это максимально допустимое напряжение, при котором деталь безопасно разрывает цепь в случае короткого замыкания или при перегрузке в сети.
Отключающей способностью называют максимальные токи. При них предохранитель сработает, но корпус его не будет разрушен.
Характеристиками называют зависимость времени, при котором рушится плавкий элемент от тока, что протекает через деталь. Разные виды предохранителей по характеристикам объединены в группы по особенностям применения и скорости срабатывания.
Обычно эти характеристики указывают на силовых деталях. Для обозначения используются буквы латинского алфавита. Первой обозначается отключающая способность. Так, G – это полный диапазон, деталь способна защитить цепь и от перегрузки, и от короткого замыкания. А – диапазон частичный, а такие виды предохранителей защищают только от коротких замыканий.
Второй буквой обозначаются типы цепи:
- G – цепь общего назначения.
- L – защита кабелей, а также распределительных систем.
- M – защита цепей в электродвигателях.
- Tr – предохранитель, способный защитить трансформаторную сеть.
Элементы с буквой R используются вместе с силовым полупроводниковым оборудованием. А PV сможет обеспечивать защиту солнечных батарей.
Итак, мы рассмотрели, какие бывают виды предохранителей и какую они имеют маркировку.
Технические параметры
| Количество полюсов | 1 |
| Номинальный ток | 1,6 А |
| Характеристика срабатывания — кривая тока | С |
| Номинальное рабочее напряжение | 230/400 В |
| Отключающая способность по EN 60898 | 4,5 кА |
| Ширина по количеству модульных расстояний | 17,8 мм |
| Макс сечение входящего кабеля | 25 мм |
| Номинальное напряжение постоян тока — DC | 48 В |
| Номинальное импульсное выдерживаемое напряжение | 4 кВ |
| Класс токоограничения | 3 |
| Частота | 50 Гц |
| Степень защиты — IP | IP20 |
| Тип монтажа | на DIN-рейку |
| Климатическое исполнение | УХЛ4 |
| Тип расцепителя | Тепловой, электромагнитный |
| Сфера применения | Промышленное и бытовое |
| Общ количество полюсов | 1 |
| Время срабатывания расцепителя в зоне КЗ tm | 0,1 с |
| Наличие взрывозащиты | Без взрывозащиты |
| Тип монтажной рейки | 35×7.5 |
Данный тип устройств является самым безопасным, надежным и доступным по ценовой категории.
Плавкая вставка под действием чрезмерного напряжения разрушается моментально, обеспечивая эффективный разрыв в цепи и защиту проводки. При нормальном напряжении вставка нагревается, а тепло рассеивается извне сквозь детали корпуса. Сам элемент не деформируется.
Что же происходит при увеличении тока? Температура вставки начинает постепенно нарастать, поскольку деталь оказывает активное сопротивление. Учитывая скорость увеличения температуры, элемент либо плавится, либо испаряется.
Главный критерий, по которому подбирается плавкая вставка для конкретной электроцепи – времятоковый параметр. В экстренном режиме быстрый разрыв электрической цепи способен предотвратить негативные последствия процесса.
Выбор предохранителей для защиты силовых трансформаторов
Основные условия выбора плавких предохранителей силовых трансформаторов является следующие параметры. Номинальное напряжение предохранителей и их плавких вставок должно быть равно номинальному напряжению сети:
Плавкие предохранители в СССР выпускались на номинальные напряжения, соответствующие ГОСТ 721—77, в том числе на 6; 10; 20; 35; 110 кВ. Номинальное напряжение указывается в наименовании предохранителя, например ПК-6, ПК-10, ПСН-10, ПСН-35 и т. п.
Установка предохранителя, предназначенного для сети более низкого напряжения, т. е. создание условия Uном пр < Uном. с не допускается во избежание к.з. из-за перекрытия изоляции предохранителя. Наряду с этим не допускается без специального указания завода-изготовителя применение предохранителя в сетях с меньшим номинальным напряжением из-за опасности возникновения перенапряжений при отключении к. з. Номинальный ток отключения выбранного предохранителя должен быть равен или больше максимального значения тока к. з. в месте установки предохранителя:
Применительно к силовым трансформаторам ток /к. макс рассчитывается для трехфазного к. з. на выводах высшего напряжения трансформатора, т. е. там, где установлены плавкие предохранители. При этом режим питающей системы принимается максимальным, что соответствует наименьшему сопротивлению питающей системы до места подключения рассматриваемого трансформатора. Следует учитывать также подпитку места к. з. электродвигателями, включенными на той же секции, что и рассматриваемый трансформатор. Номинальные токи отключения указаны в ГОСТ и заводских информация.
Предохранители напряжением свыше 1000 В выпускаются с номинальным током отключения от 2,5 до 40 кА (ГОСТ 2213—70). (Прежнее наименование номинального тока отключения — предельно отключаемый ток.)
Выбор плавких предохранителей 10 кВ для защиты трансформаторов
- По номинальному напряжению: т. е. номинальное напряжение предохранителя Уном.пр должно соответствовать номинальному напряжению сети: Uном = Uном.с
- По номинальному току отключения: Iо.ном >= Iк.макс т. е. номинальный ток отключения предохранителя по его паспортным данным должен быть больше или равен максимальному значению тока к. з. в месте установки предохранителя. При расчетах токов к. з. следует учитывать подпитку места к. з. электродвигателями.
- По номинальному току. Номинальный ток предохранителя равен номинальному току заменяемого элемента. Заменяемым, элементом предохранителя с мелкозернистым наполнителем, например типа ПК, считается патрон (один или несколько) с кварцевым песком, плавким.1 элементом, указателем срабатывания или ударным устройством, собранный в заводских условиях.
Номинальный ток предохранителей, защищающих силовые трансформаторы на сторонах 10 и 0,4 кВ, выбирается по таблице
| Номинальный ток, А | ||||||
| Мощность трансформатора, кВ* А | трансформатора на стороне | плавкой вставки на стороне | ||||
| 0,4 кВ | 6 кВ | 10 кВ | 0,4 кВ | 6 кВ | 10 кВ | |
| 25 | 36 | 2,40 | 1,44 | 40 | 8 | 5 |
| 40 | 58 | 3,83 | 2,30 | 60 | 10 | 8 |
| 63 | 91 | 6,05 | 3,64 | 100 | 16 | 10 |
| 100 | 145 | 9,60 | 5,80 | 150 | 20 | 16 |
| 160 | 231 | 15,4 | 9,25 | 250 | 32 | 20 |
| 250 | 360 | 24,0 | 14,40 | 400 | 50 | 40 |
| 400 | 580 | 38,3 | 23,10 | 600 | 80 | 50 |
| 630 | 910 | 60,5 | 36,4 | 1000 | 160 | 80 |
Примечание Предполагается, что на стороне 0,4 кВ применены предохранители типа ПН-2, на стороне 6 кВ—типа ПК-6, на стороне 10 кВ—типа ПК-10.
Предохранители для защиты трансформатора напряжения по стороне ВН
Трансформаторы напряжения 110 кВ и выше защищают только по стороне низкого напряжения автоматами или предохранителями. Для трансформаторов напряжения 6, 10 и 35 кВ расчет тока для плавкой вставки не производится.
Предохранитель для защиты трансформатора напряжения по стороне ВН выбирается только по классу напряжения. Для каждого класса напряжения выпускают специальные предохранители типа ПКН (ПН) – 6, 10, 35 (в зависимости от класса напряжения), они применяются исключительно для защиты трансформаторов напряжения.
Недостатки защиты трансформаторов на предохранителях
Защита предохранителями конструктивно осуществляется наиболее просто, но имеет недостатки — нестабильность параметров защиты, что может привести к недопустимому увеличению времени срабатывания защиты при некоторых видах внутренних повреждений силовых трансформаторов. При защите предохранителями возникают сложности согласования защит смежных участков сети.
Само-восстанавливающиеся предохранители
Эти защитные устройства отличаются от плавких вставок тем, что после отключения аварийной нагрузки они сохраняют свою работоспособность для дальнейшего многократного использования. Поэтому их назвали само-восстанавливающимися.
За основу конструкции взяты полимерные материалы, обладающие положительным температурным коэффициентом для электрического сопротивления. Они обладают кристаллической структурой решетки при обычных, нормальных условиях и резко переходят в аморфное состояние при нагреве. Характеристика срабатывания такого предохранителя обычно приводится в форме логарифма сопротивления в зависимости от температуры материала.
Когда полимер имеет кристаллическую решетку, то он хорошо, как металл, пропускает электрический ток. В аморфном состоянии проводимость значительно ухудшается, чем обеспечивается отключение нагрузки при возникновении ненормального режима.
Такие предохранители используются в защитных устройствах для ликвидации возникающих многократных перегрузок там, где замена плавкой вставки или ручные действия оператора затруднительны. Это сфера автоматических электронных устройств, широко используемых в компьютерных технологиях, мобильных гаджетах, измерительной и медицинской технике, транспортных средствах.
На надежную работу само-восстанавливающихся предохранителей оказывает влияние температура окружающей среды и величина протекающего сквозь него тока. Для их учета введены технические термины:
Само-восстанавливающиеся предохранители обладают:
Расчет диаметра проволоки плавкого предохранителя
Для ремонта предохранителя необходимо заменить перегоревшую проволоку. При производстве предохранителей на заводах используют, в зависимости от величины тока и быстродействия, калиброванные серебряные, медные, алюминиевые, никелиновые, оловянные, свинцовые и проволоки из других металлов. Для изготовления предохранителя в домашних условиях доступна только красная медь калиброванного диаметра. Все электропровода сделаны из меди, и чем эластичней провод, тем тоньше в нем проводники и большее их количество. Поэтому вся ниже предложенная технология ориентирована на применение медной проволоки.
При выборе предохранителя для аппаратуры разработчики пользуются простым законом. Ток предохранителя должен быть больше максимально потребляемым изделием. Например, если максимальный ток потребления усилителя составляет 5 ампер, то предохранитель выбирается на 10 ампер. Первое, что необходимо найти на корпусе предохранителя его маркировку, из которой можно узнать, на какой ток он рассчитан. Часто величину тока пишут на корпусе изделия, рядом с местом установки предохранителя. Затем из ниже приведенной таблицы определить какого диаметра нужен провод.
Как выбрать предохранитель?
Номинал предохранителя = (Вт/Вольт) x 1,25
- Выберите тип предохранителя, например, бывают предохранители с задержкой срабатывания для индуктивной нагрузки и быстродействующие предохранители для резистивной нагрузки.
- Запишите мощность (Вт) прибора – обычно из руководства к прибору.
- Запишите номинальное напряжение. Для обеспечения надлежащей защиты устройства напряжение должно быть выше напряжения цепи.
- Используйте следующий по величине номинал предохранителя после расчета. Например, если расчетный номинал предохранителя составляет 8,659 ампер, то для этого мы будем использовать предохранитель на 9 ампер.
Типы и расшифровка маркировки плавких предохранителей
Плавкий предохранитель — компонент силовой электроники одноразового действия, выполняющий защитную функцию. Плавкий предохранитель является самым слабым участком защищаемой электрической цепи, срабатывающим в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение более ценных элементов электрической цепи высокой температурой, вызванной чрезмерными значениями силы тока.
В электрической цепи плавкий предохранитель является слабым участком электрической цепи, сгорающий в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение высокой температурой.

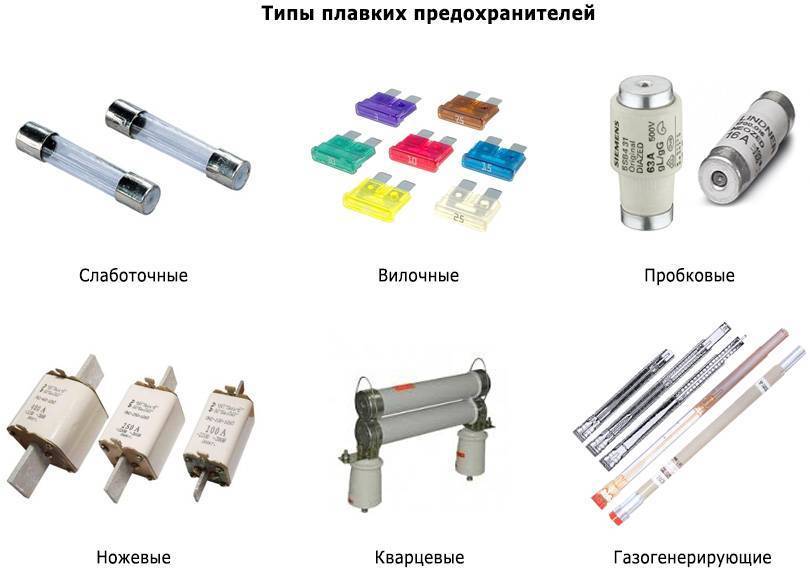

Плавкие предохранители делятся на следующие типы:
1. слаботочные вставки (для защиты небольших электроприборов до 6 ампер)
- 3х15 (первая цифра означает внешний диаметр, вторая — длину вставки)
- 4х15
- 5×20
- 6×32
- 7х15
- 10х30
2. вилочные (для защиты электрических цепей автомобилей)
3. пробковые (встречаются в жилом секторе, до 63 ампер)
- DIAZED (самые распространённые в СССР)
- NEOZED
4. ножевые (до 1250 ампер)
- типоразмер 000 (до 100 ампер)
- типоразмер 00 (до 160 ампер)
- типоразмер 0 (до 250 ампер)
- типоразмер 1 (до 355 ампер)
- типоразмер 2 (до 500 ампер)
- типоразмер 3 (до 800 ампер)
- типоразмер 4а (до 1250 ампер)
Так же плавкие предохранители различаются по характеристике срабатывания относительно номинального тока. Из-за инертности срабатывания плавких предохранителей, в профессиональной среде электриков они довольно часто используются в качестве селективной защиты в паре с автоматическими выключателями. Селективности между самими плавкими вставками добиваются соотношением 1:1,6 , время-токовая характеристика плавких предохранителей устанавливается зависимостью соответственно I²t ; ПУЭ регулирует защиту воздушных проводящих линий таким образом, чтобы предохранитель срабатывал за 15 секунд (ток короткого замыкания в конце линии должен быть равен трём номинальным токам предохранителя). Существенной величиной является время, за которое происходит разрушение проводника при превышении установленного тока. С целью уменьшения этого времени некоторые плавкие предохранители содержат пружину предварительного натяжения. Эта пружина также разводит концы разрушенного проводника, предотвращая возникновение дуги.
Конструкция плавкого предохранителя
40-амперные предохранители с характеристикой срабатывания “gG”, равносильные советской характеристике “ППН”
- плавкая вставка — элемент содержащий разрывную часть электрической цепи (например проволоку, перегорающую при превышении определённого уровня тока)
- механизм крепления плавкой вставки к контактам, обеспечивающим включение предохранителя в электрическую цепь и монтаж предохранителя в целом.
Корпуса плавких предохранителей обычно изготавливаются из высокопрочных сортов специальной керамики (фарфор, стеатит или корундо-муллитовая керамика). Для корпусов предохранителей с малыми номинальными токами используются специальные стекла. Корпус плавкой вставки обычно выполняет роль базовой детали, на которой укреплен плавкий элемент с контактами плавкой вставки, указатель срабатывания, свободные контакты, устройства для оперирования плавкой вставкой и табличка с номинальными данными. Одновременно корпус выполняет функции камеры гашения электрической дуги.
Маркировка плавких предохранителей
Первая буква означает диапазон защиты:
- a — частичный диапазон (только защита от токов короткого замыкания)
- g — полный диапазон (защита и от токов короткого замыкания, и от перегрузки)
- h — высокая разбивная способность (трубки сделаны из белой или серой керамики)
Вторая буква означает тип защищаемого оборудования:
- G — универсальный предохранитель для защиты различных типов оборудования: кабелей, электродвигателей, трансформаторов
- L — защита кабелей и распределительных устройств
- B — защита горного оборудования
- F — защита маломощных цепей
- M — защита цепей электродвигателей и отключающих устройств
- R — защита полупроводников
- S — быстрое сгорание при коротком замыкании и среднее время сгорания при перегрузке
- Tr — защита трансформаторов
Формула для расчета диаметра проволоки предохранителя по мощности электроприбора
Мощность часто указывают на этикетках, приклеенных на изделиях. Если на изделии указана потребляемая мощность, то можно рассчитать номинальный ток предохранителя по ниже приведенной формуле.
I
P
U
Но гораздо удобнее воспользоваться готовыми данными из таблиц
Обратите внимание, первая таблица служит для выбора номинала предохранителя изделий, питающихся от бытовой электросети 220 В, а вторая, для изделий, используемых в автомобилях с напряжением бортовой сети 12 В
Рассмотрим на примере как выбирать предохранитель.
Телевизор перестал работать после грозы. Определено, что сгорел предохранитель. Номинал его не известен. На этикетке задней крышки написано, что потребляемая мощность составляет 120 Вт, бывает, что пишут и 120 ВА. Это обозначение одной и той же мощности, но по стандартам разных стран. По таблице получается, что для электроприборов с максимальной потребляемой мощностью 120 Вт (ближайшее значение 150 Вт) является предохранитель на 1 А.
Методика подбора предохранителя для защиты бортовой электропроводки автомобиля ничем не отличается от выбора для бытовой электропроводки 220 В.
Калькулятор для расчета тока предохранителя
Если в таблицах нет данных для Вашего случая, например, напряжение питания изделия составляет 24 В или 110 В, то можете самостоятельно с помощью приведенного ниже онлайн калькулятора выполнить расчет.
При расчете на калькуляторе Вы получите точное значение тока. Для надежной работы предохранителя необходимо, чтобы его номинал был не менее чем на 5% больше. Например, если получено расчетное значение тока 1 А, то нужно брать предохранитель большего ближайшего номинала из стандартного ряда, то есть 2 А.
Иногда попытки определить номинал предохранителя считыванием информации не получается. На электроприборе надписей нет, на предохранителе не читаемая маркировка. При наличии амперметра, и опыта работы с ним, то вынув предохранитель и подключив амперметр к контактам колодки, в котором был установлен предохранитель, можно измерять ток и тем самым определить его номинал. Но тут есть подводный камень. Если предохранитель вышел из строя из-за неисправности электроприбора, то ток может быть на много больше, чем должен быть, в дополнение можно еще и вывести из строя измерительный прибор.
Устройство и функционирование
Большинство предохранителей состоит из корпуса или патрона, куда вставлен перегорающий проводник. Диаметр его круглого сечения контролируется мощностью тока, вызывающего расплавление материала. К защищаемому прибору соединенные с клеммами концы предохранителей подключаются последовательным способом.
Поверхность оболочки производители обязательно оснащают информацией о силе тока, неспособной расплавить основной металлический элемент.
Унифицированными рукоятками захватываются элементы с вышедшими из строя вставками. Оболочка имеет стенки, предотвращающие расширение коммутационной электрической дуги и взрыв аппарата. Мощность энергии уменьшается кристаллами кварцевого песка, обладающими конкретными размерами и лишенными посторонних примесей.
Материал насыпается в изделие и утрамбовывается до предусмотренной нормативами плотности. С удерживающими основаниями плавящаяся вставка соединяется посредством контактных медных ножей с серебряным покрытием. Дальше повествуется о том, как работает плавкий предохранитель.
Когда повышается мощность подаваемой энергии, проводник начинает нагреваться до определенной температуры под воздействием сформировавшейся дуги. Тогда возникают условия, при которых проволока начинает плавиться и испаряться.
Времятоковая характеристика определяет длительность периода, за который металлическая вставка разжижается под влиянием силы тока. Параметр этого свойства должен превышать напряжение защищаемой техники. Например, если используемый для 220 вольтовой цепи предохранитель облает напряжением в четыреста вольт, при возникновении нештатных ситуаций он вовремя разорвет схему и погасит дугу.
