Пластиковые воздуховоды для вентиляции: разновидности, рекомендации по выбору + правила обустройства вентканала

Трубы для вытяжек: советы и рекомендации по выбору

Выбирая трубы для воздуховода, большинство потребителей в первую очередь руководствуются эстетическими соображениями, что вполне оправдано. Поэтому перед покупкой рекомендуется определить, каким именно образом будет вмонтирован короб: снаружи или за мебелью, за фальшстеной или над подвесным потолком.

Блестящая гофра-труба однозначно очень портит интерьер кухни, поэтому если речь идет об открытом расположении, то чаще всего выбирают гладкие трубы из пластика, которые можно покрасить в цвет, соответствующий дизайну потолка или стен. Наиболее красиво вписывается в открытый интерьер прямоугольная или квадратная труба для кухни. Круглая вытяжка – менее удачный вариант в эстетическом плане, но она создает минимальное сопротивление воздушному потоку, минимизируя шум.

Статья по теме:

Если же речь идет о скрытом способе прокладки, то лучше отдать предпочтение гофрированной трубе из металла. Ее намного легче монтировать, поскольку не требуется использовать переходники и уголки. Если необходимо преодолеть препятствие на пути к вентканалу, такую трубу достаточно просто изогнуть. Однако для маскировки гофрированных изделий понадобятся дополнительные затраты. Кроме того, если потребуется доступ к воздуховоду, то всю конспирацию придется демонтировать.

Формы и размеры вентиляционных труб: правила выбора

Диаметр вентиляционных труб круглой формы должен соответствовать сечению выходного патрубка на вытяжке для кухни. При этом следует помнить, что именно круглые короба создают минимальное сопротивление воздушному потоку. Что касается формы, то оптимальной является прямая труба, однако острые углы при монтаже воздуховодов не допускаются.

Пластиковые трубы с круглым сечением могут иметь диаметр в пределах 10-20 см

Идеальная длина воздуховода должна составлять не больше 3 м. Если этот показатель выше, то необходимо, чтобы вентилятор был максимальной мощности. Диаметры гофры, которую используют в бытовой вентиляции, равны 10, 12,5 и 15 см.

Стандартные размеры пластиковых труб для вентиляции квадратной и прямоугольной формы следующие: 8×8, 10×10, 12,5×12,5, 5,5×11, 5×12, 6×20,4 и 9×22 см. Диаметр трубы из пластика может составлять 10, 12,5, 15 и 20 см.

Как рассчитать минимальные размеры пластиковой трубы

Сечение квадратных и прямоугольных пластиковых вентиляционных труб должно равняться площади сечения патрубка круглой вытяжки. Если диаметр заужен, то работа системы ухудшится, вентилятор будет перегружен, а шум усилится. Как следствие, возникнет вибрация и ослабеют крепления. Минимальный размер сечения допускается только тогда, когда в вытяжке установлен мощный вентилятор, но при этом он не используется по максимуму.

Правильно подобранный размер труб влияет на качество работы вытяжки

Лучше всего брать трубу, у которой сечение будет немного больше, чем диаметр патрубка. Если же диаметр трубы значительно превысит площадь сечения штуцера, то это повлечет дополнительные расходы и проблемы с ее маскировкой.

Рассчитывать размер сечения короба вытяжки не следует. Он должен равняться диаметру выходного патрубка. Если же вытяжка имеет определенный запас мощности, но при этом не используется на полную мощность, то сечение можно немного сузить. Рассчитать его минимальное значение поможет формула:

Sмин=Sр*(Qр*Qмакс), где:

Sмин – минимальный показатель сечения;
Sр – сечение патрубка, указанное в паспорте изделия;
Qр – объем воздуха, который подлежит удалению;
Qмакс – максимальный показатель объема воздуха, подлежащего удалению, его указывают в паспорте вытяжки.

Qр рассчитывают по другой формуле: Qр = Vкухни*12*1,3 м³. Vкухни – это площадь помещения. Согласно санитарным нормам, 12 – показатель воздухообмена, то есть воздух на кухне должен меняться 12 раз за час. 1,3 – это коэффициент утраты мощности в воздуховоде и шахте вентиляции.

Размер пластиковой трубы можно рассчитать по специальной формуле

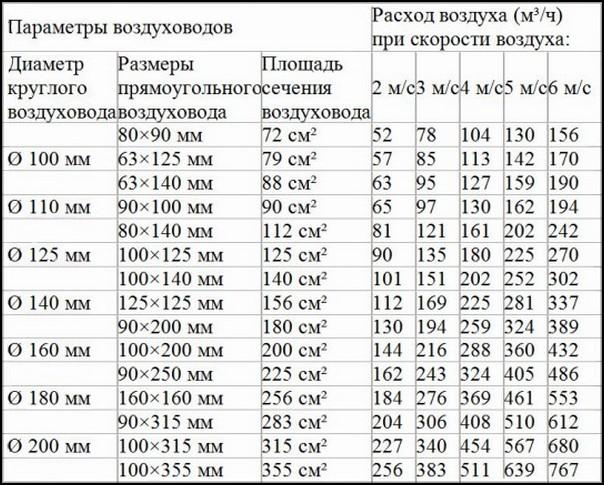

Сечение и размеры воздуховодов

Чтобы выбрать подходящие элементы, полезно разбираться в видах и размерах пластиковых воздуховодов для вентиляции. Конфигурация сечения бывает круглой, квадратной и прямоугольной. Существуют жесткие и гибкие разновидности. Первые изготавливают с использованием специальных форм. Их стенки толщиной 3 мм.

Гибкие виды – это гофротрубы из ПВХ. Чтобы получить гофрированную поверхность, пластик наплавляют на проволочный каркас. Преимущество гнущегося канала в удобстве прокладки, ведь его гнут в любом направлении под разными углами. Для сборки системы не понадобятся поворотные фасонные элементы.

Плоские каналы

Цена прямоугольных воздуховодов выше на 20-30% из-за нюансов производства. Но в сравнении с круглыми разновидностями они обладают меньшей производительностью, потому что при сборке используют поворотные и угловые элементы, повышающие аэродинамическое сопротивление. Также причина снижения производительности кроется в наличии швов в месте стыковки двух деталей.

Плоские каналы нуждаются в дополнительной звукоизоляции, потому что на поворотах слышен шум при движении воздушных масс на большой скорости.

Для сохранения геометрии короба большого сечения увеличивают толщину его стенки. Некоторые производители для экономии материала короткие стенки делают тоньше, чем широкие.

В бытовых целях используют разновидности с такими размерами:

  • толщина стенки колеблется в пределах 2-8 мм;
  • широкая сторона – 110, 122, 204 мм;
  • короткая сторона – 55 или 60 мм;
  • протяженность – 350, 500, 1000, 1500, 2000 и 2500 мм.

Если нужен короб для вытяжки на кухне пластиковый, то предпочтение отдают плоскому воздуховоду. Его проще скрыть за подвесным потолком или навесными шкафами. Учитывая высоту конструкции, потолок опускают всего на 70-80 мм.

Круглые каналы

Пропускная способность элементов круглого сечения намного выше, чем у их плоских собратьев. Круглые пластмассовые воздуховоды для вентиляции отличаются герметичностью, потому что при сборке не образуют швов. Еще одно преимущество заключается в их дешевизне. Главный минус связан со сложностями при скрытой прокладке, потому что спрятать трубу за подвесным потолком сложнее.

Габариты круглых вентканалов следующие:

  • в производственных помещениях устанавливают элементы сечением до 2400 мм;
  • в жилье и общественных зданиях применяют короба диаметром от 100 до 200 мм;
  • протяженность – 500, 1000, 1500, 2000 и 2500 мм.

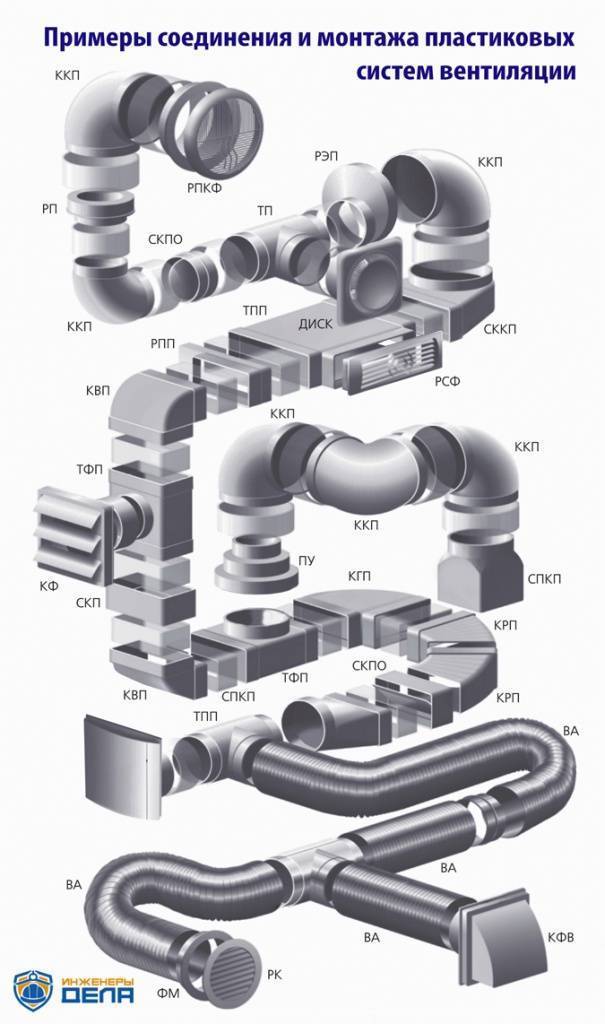

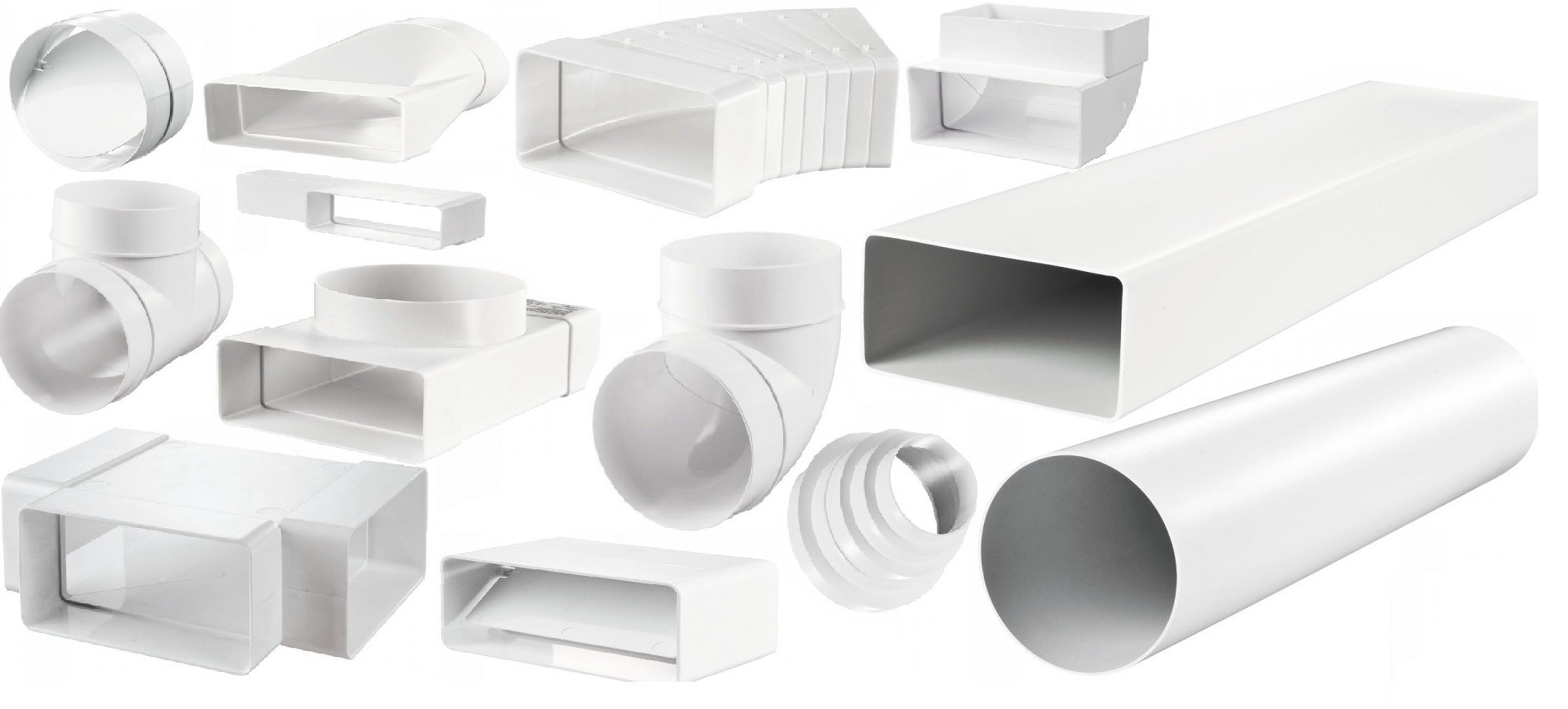

Соединители и фитинги

Для сборки пластиковых воздуховодов в единую вентиляционную систему применяются различные элементы:

  • соединитель прямой — с помощью прямых деталей собираются прямые линии воздухообменной системы одного диаметра или сечения,
  • колено 90º Соединяет воздуховоды одного типоразмера под прямым углом,
  • переходник прямой для круглых и прямоугольных каналов. Применяется для соединения секций вентсистемы круглого и плоского профиля,
  • соединительный элемент с клапаном — устройство, предотвращающее чрезмерное охлаждение помещения, проникновение неприятного запаха из центрального вентиляционного канала многоквартирного дома,
  • плоский переход — для соединения прямоугольных каналов с изделиями разных размеров поперечного сечения,
  • переход «круг — прямоугольник» является соединительным узлом для стыковки каналов разной формы сечения,
  • плоский тройник — соединяет два ответвления с основной линией,
  • крестовина — соединяет три ответвления с основной магистралью,
  • соединитель универсальный — применяется для изменения направления трассы в горизонтальной плоскости под углом в диапазоне от 3º до 48º,
  • решётка защитно — декоративная — используется для оформления отверстий на торцах трассы,
  • пластина — элемент, оснащённый фланцем. Фиксируется к стене с помощью саморезов, применяется подсоединения к отверстию центрального вентиляционного канала,
  • редуктор — ставится в местах стыковки труб одной конфигурации, но разных размеров,
  • кронштейны — используется для крепления канала к поверхностям стен и перекрытий.

Как произвести монтаж

Сборка вентиляции из пластиковых элементов не представляет сложности для опытного работника. Для этого потребуются простая ножовка, лобзик либо болгарка. Соединяют узлы при помощи герметика.

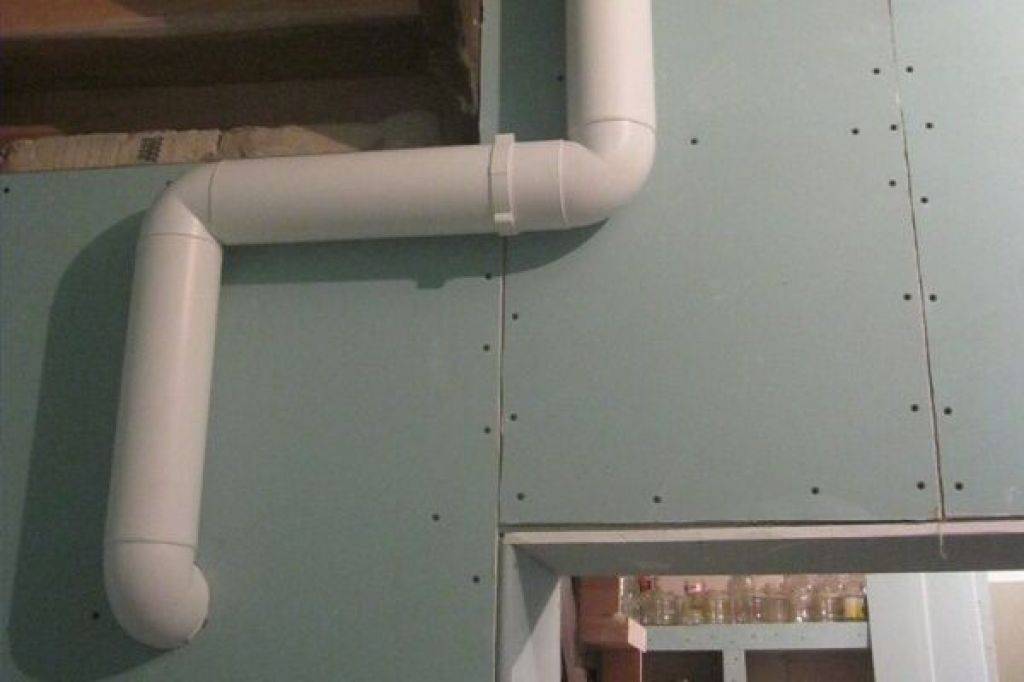

Крепление к поверхности

Систему собирают из труб, переходников, тройников и других элементов. Специальными хомутами их крепят к стене либо потолку. На стыках воздуховоды промазывают герметиком и с помощью муфт соединяют с другими узлами конструкции.

Инструкция, как прикрепить вентканал к стене и потолку:

  1. Установить хомут, зафиксировав его на поверхности шурупами или дюбелем.
  2. С небольшим усилием протолкнуть трубу в паз хомута так, чтобы он защелкнулся вокруг нее.

Подвесы для гипсокартона можно использовать вместо хомутов для крепления плоских и квадратных каналов. В этом случае их фиксируют на стене саморезами, находящимися друг друга на расстоянии, равном ширине трубы.

Правила сборки

Проектируя и собирая вентиляцию для помещения, необходимо избегать нагромождения большого количества поворотов и изгибов. Они снижают мощность и пропускную способность.

Собирая вентиляцию, необходимо избегать поворотов.

Воздушные массы должны отводить воздух в сторону санузлов и ванной комнаты, но не наоборот. В противном случае неприятный запах может попадать в жилые комнаты.

Стыки труб и элементов конструкции следует соединять внахлест не менее 50 мм. Это обеспечит необходимые жесткость и надежность.

Встраивание в шкаф

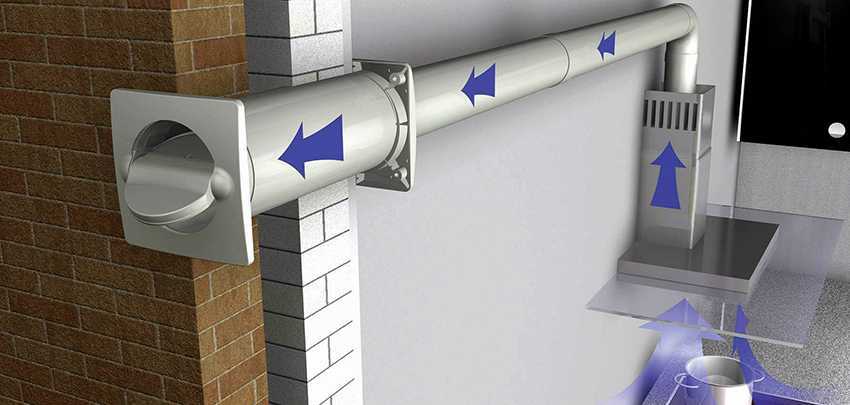

При монтаже вытяжки на кухне, сборке вентиляции в ванной комнате либо небольшом помещении может возникнуть необходимость провести систему через шкаф. Это требуется в тех случаях, когда подвесная мебель перекрывает вентиляционный канал в стене.

Для этого в шкафу нужно вырезать лобзиком отверстия подходящего диаметра на задней и боковой стенках. Через них будет проходить гофра либо пластиковая труба.

Как определить необходимое сечение труб

Расчет вентиляционной системы — сложный процесс. В интернете есть программы, позволяющие легко определить габариты воздуховодов.

В первую очередь находят, сколько воздуха должно поступать в здание за единицу времени. По существу, сколько его поступает, столько его должно удаляться. Количество обновлений объема воздуха приводится в нормативных документах.

По данным СНиП 31-02-2001 в жилых помещениях в течение часа объем должен обновляться полностью. В кухне — минимум 60 куб. м/час, в помещении ванной комнаты — 25 куб. м/час.

Для расчета подготавливают план здания, где указывается объем каждого помещения. Проще всего их внести в таблицу. При определении количества воздуха учитывают способ удаления воздуха — принудительно или с помощью естественной циркуляции. Скорость обновления при принудительной схеме должна быть не меньше 5 м/с, при естественном процессе — 1 м/с.

Объем воздуха находят по формуле:

Площадь сечения канала определяют по формуле:

Исходя из результатов вычислений, подбирают диаметр трубы или размеры прямоугольного сечения с помощью таблицы.

По этому пояснению можно в общих чертах понять последовательность расчета. Без сомнений, проще всего обратиться к специалистам.

Различные режимы вентиляции помещений и возможность их обеспечения

Если говорить о кухне в квартире с установленной встроенной вытяжкой, то для обеспечения правильного воздухообмена не всегда требуется применение дополнительных воздуховодов. Дело в том, что подобные устройства могут быть двух видов – рециркуляционными или проточными. И разница между ними заключается в том, что первые не требуют применения каналов. Таким образом той вентиляции, которая устроена в квартире, вполне достаточно.

Если прибор является проточным, то ему необходимо подключение к системе. А что касается металлических или пластиковых воздуховодов для вытяжки на кухне – купить их можно без особых проблем в любом строительном магазине.

Разновидности изделий

Трудно сказать на первый взгляд, из каких пластиковых труб вентиляция в частном доме (квартире) будет лучше, ведь аксиомы на этот случай не существует. Можно только руководствоваться опытом для понимания того, что лучше всего подойдет в каждой конкретной ситуации. Для этого нужно подробно изучить все возможные виды труб из пластика.

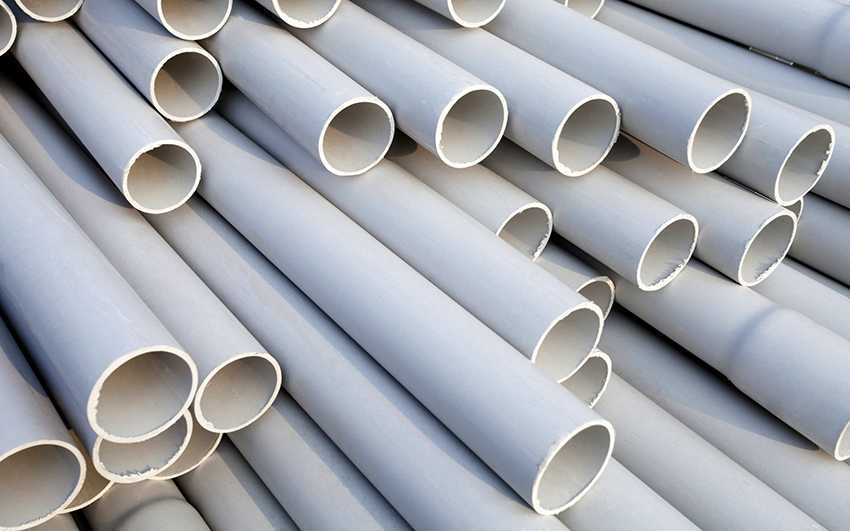

Трубы из поливинилхлорида просты в монтаже, легкие и дешевые. На сегодняшний день ПВХ — наиболее востребованный материал для обустройства бытовой вентиляции. Популярность такого оборудования среди владельцев небольших домов и квартир обусловлена дешевизной и простотой в эксплуатации.

Изделия устойчивы к воздействию ультрафиолета, имеют рабочий температурный диапазон от 0 до +80 градусов. Модели характеризуются прочностью и герметичностью, однако, как и все пластиковые изделия, имеют свои недостатки:

  • не переносят минусовые температуры;
  • по прошествии времени трескаются;
  • конструкции нельзя нагревать более чем до +160 градусов.

Полипропиленовые трубы

На территории РФ такие конструкции стали изготавливать в период кризиса. Полипропилен является хорошим диэлектриком, устойчив к агрессивным средам, не гигроскопичен. По показателям прочности в 4 раза превосходит полиэтилен.

Полипропиленовые изделия пользуются спросом и считаются конструкциями широкого потребления по следующим причинам:

  • доступность инструментов;
  • низкая стоимость;
  • простота установки.

Это дешевая, но качественная труба. Ввиду ценовых показателей отечественные изделия опережают некоторых изготовителей. Но европейские стандарты считают трубы из полипропилена пройденным этапом в технологии строительства. По определенным критериям материал является устаревшим, кроме того, он неустойчив к воздействию огня.

Основные недостатки:

  • Под действием низких температур полипропилен становится ломким. Именно поэтому его допустимо использовать исключительно в теплых помещениях.
  • Главным минусом материала является горение и плавление при повышении температурных показателей до +90 градусов.
  • Для повышения устойчивости к горению производители используют специальные антистатические, а также негорючие добавки.

Далеко не каждый производитель может похвастаться ассортиментом насадок к трубам, а также продуманной стыковочной системой. Вследствие этого появляются наплывы, в процессе эксплуатации возникают дополнительные шумы. Помимо этого, все работы с полипропиленом нужно проводить очень аккуратно. Это обусловлено тем, что при высоких температурах изделия сильно расширяются.

Подобные конструкции в большинстве случаев востребованы среди начинающих мастеров и тех, кому не по карману приобрести профессиональные материалы. Безусловно, при ограниченном бюджете такие трубы являются оптимальным вариантом.

Полиэтиленовые и фторопластовые воздуховоды

Этот вид труб используется преимущественно в домах, где люди проживают нерегулярно — загородные и дачные постройки. Полиэтиленовые изделия с внутренним защитным слоем допустимо прокладывать как внутри, так и снаружи, в них легко можно сделать отверстия для соединения.

Материал более устойчив к температурным перепадам, в отличие от ПВХ. Диапазон температур варьируется от -50 до +85.

Изготовители предоставляют на выбор потребителям конструкции с антистатическим, а также ультрафиолетовым покрытием. В составе имеется черная сажа, которая и отличает полиэтиленовые агрегаты от аналогичных пластиковых изделий.

Фторопласт сегодня является самым прочным материалом, который устойчив к воздействию окружающей среды и внешних сил. Зачастую конструкции используют для установки приточно-вытяжной системы вентиляции. Изделия могут выдержать:

  • температурные воздействия в диапазоне от -40 до +140 градусов;
  • контакт с кислотами, щелочами и парами.

Фторопластовые конструкции применяются для притока и оттока агрессивного воздуха. Материал хорошо справляется с поставленной задачей. Однако чем выше значения температуры и давления, тем ниже эксплуатационный период изделий.

Расчет вентиляционных каналов

Удаление отработанного и загрязненного воздуха является процедурой, позволяющей поддерживать в помещениях оптимальную влажность, устранять неприятные запахи, не допускать критического превышения уровня углекислого газа. Для того чтобы обеспечить постоянный отток из комнат вредных веществ, создается система трубопроводов, имеющих различные параметры по сечению каналов, их высоте и конфигурации. Вытяжка предусмотрена для кухни, санузла и подвала. Тяга обеспечивается за счет притока свежего воздуха из окон жилых комнат, специальных отверстий в стенах или дверях.

Вентиляция в частном доме из канализационных труб может быть установлена на этапе строительства или возведена в качестве замены износившемуся или сломавшемуся воздуховоду. Для сборки канала используются изделия с круглым, прямоугольным или квадратным сечением. Размеры вентиляционных труб следует подбирать так, чтобы обеспечивался качественный отток вредных веществ даже при неблагоприятных для этого погодных условий.

При проведении расчетов необходимо придерживаться таких критериев:

  • сечение канала — не менее 100 мм;
  • общая длина горизонтальных участков — не более 300 см;
  • количество прямых углов — не более 2;
  • наличие доступа для прочистки каналов;
  • пропускная способность воздуховодов должна обеспечивать вентиляцию всех жилых и вспомогательных помещений.

Если санузел и кухня находятся на большом расстоянии друг от друга, то воздуховоды для них делаются отдельные. В противном случае в одном из помещений не будет достаточной тяги.

Строительные нормативы для вентиляционных систем

Вентиляция своими руками, независимо от того, где она обустраивается, должна быть сделана в соответствиями с требованиями СНиП 2.08.01-89 с изменениями №1 от 30 апреля 1993 г. №18-12, №2 от 11 октября 1994 г. №18-21 и №3 от 3 июня 1999 г. №42.

Вытяжная система собирается с учетом таких нормативов:

  1. Обязательная установка вентилятора для обеспечения принудительной откачки загрязненного воздуха. По возможности добавляются элементы автоматики.
  2. Монтаж проходного элемента через крышу для обеспечения ее герметичности. После проходного элемента крепится вентиляционный грибок, защищающий канал от осадков, мусора и мелких животных.
  3. Перепад по высоте уровня воздухозаборников от разных потребителей не превышает 200 см. Запрещается объединять в один канал трубы от вытяжки и обогревательных приборов.
  4. Возвышение над коньком скатной крыши — 50 см и более, а над плоской кровлей — 150 см.
  5. Расстояние до дымохода — не менее 200 см. В холодном климате приточная и вытяжная вентиляция утепляется для нагрева поступающего воздуха и предотвращения образования конденсата.

Для того чтобы трубы не засорялись жировыми отложениями и пылью, впускные отверстия оборудуются съемной мелкоячеистой сеткой. Ее чистку необходимо проводить не реже одного раза в месяц.

Установка. Что следует учесть

Чтобы обеспечить самое оптимальное функционирование вентиляции, в первую очередь нужно определиться с назначением всех частей системы. Трубы, фитинги, крепления, материал для каждой определенной вытяжки или воздуховода, круглые, прямоугольные или комбинированные сечения, нужно подбирать индивидуально. Покупка материалов и монтаж должен всегда начинаться только с проекта. Должны быть рассмотрены все особенности расположения, установки, функционирования системы (площадь помещения, температурные режимы, влажность, производительность элементов, акустический дискомфорт). Должно быть учтено все, для обеспечения нормальной жизнедеятельности.

Круглые и квадратные пластиковые трубы для воздуховода

Круглые и прямоугольные трубы малого диаметра могут издавать больше шума, чем широкопрофильные.

Оптимальная площадь сечения воздуховода при скорости потока 3 м/с определяется по формуле a=25s. Площадь сечения в квадратных сантиметрах (a) и скорость потока воздуха (s) соотносятся к постоянной (25). Таким образом, оптимальная площадь сечения ровняется 75 кв. см. А зная школьную геометрию (а=π*r²), теперь легко можно определить нужные размеры. Диаметр пластиковой трубы составит 2,8 см. А согласно диаметру, изготавливается и определенная длина. Прямоугольные трубы рассчитывают подобным методом.

Для тех же, кто не хочет связываться с такими нюансами и у них хватает других забот, могут доверить такую работу нескольким установщикам. А чтобы не переделывать или чего хуже, лучше, конечно, дело предоставить специалистам со знанием всех таких нюансов и имеющих опыт. Ведь игнорирование всех особенностей может привести к преждевременным поломкам и выходу из строя практически всей конструкции. А также повлечь за собой дополнительные непредвиденные расходы.

Разновидности вытяжных труб

Трубы, которые соединяют вытяжное устройство с шахтой вентиляции, на рынке представлены в различных вариантах, которые классифицируются по нескольким параметрам:

  • по материалу: бывают пластиковые или металлические;
  • по размеру — трубы для вытяжки представлены в трех стандартных размерах, выбор зависит от мощности вытяжного устройства (110×55 — для более слабых; 120×60 — для средних; 206×60 — для мощных);
  • по форме — трубы прямоугольного или круглого сечения;
  • по пластичности — гладкие или гофрированные.

Пластиковые

Трубы из пластика изготавливаются из ПНД, ПВХ, фторопласта или полипропилена:

МатериалДостоинстваНедостатки
Полипропиленовые трубыПП – хороший диэлектрик, устойчив к воздействию агрессивной химической среды.Max t нагрева – до 850°С
ПНДНе трескается, успешно противостоит низким температурам воздуха.Теплостойкость не выше 800°С
ФторопластНаиболее прочные трубы из все пластиковых, по устойчивости могут конкурировать даже с благородными металлами, работают от +40 до + 1400°С, инертны к щелочам и кислотам.Высокая стоимость и высокая газопроницаемость.
ПВХНаиболее востребованный вид изделий для обустройства бытовой вентиляции, прочны и герметичны, устойчивы к термическим нагрузкам до 1600°С (по нормам не более 1200°С, т.к. при максимальной температуре нагрева выделяют хлор).Неустойчив к воздействию слишком низких температур. На морозе трескаются и деформируются.

Пластиковые трубы стоит выбирать, если важны:

  • незначительная степень шума от работы вентиляции;
  • долгий срок службы (более 10 лет), отложения не накапливается на ровной и гладкой поверхности трубы;
  • воздуховод не требует дополнительного обслуживания, его легко монтировать;
  • из-за незначительного веса трубы из пластика не оказывают физическую нагрузку на вытяжное устройство.

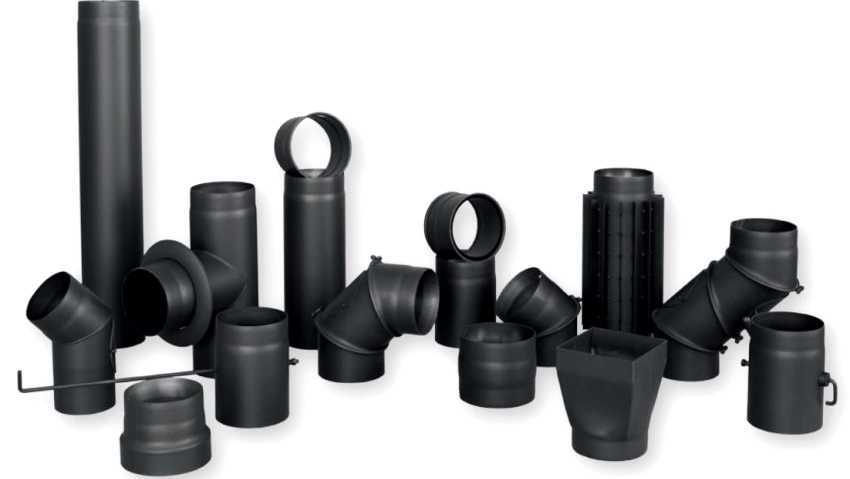

Трубы из металла

Трубы, которые применяют для воздуховодов, изготавливаются также из оцинкованных видов стали или нержавейки. Стальные трубы имеют гладкую поверхность, поэтому на стенках не скапливаются отложения и грязь, и воздушные потоки не задерживаются при перемещении по трубам. Труба из металла выдерживает высокотемпературные нагрузки. Небольшая стоимость — еще одно преимущество изделий.

Однако она достаточно тяжелая, поэтому требуются специальные крепления, которые будут удерживать ее вес. При установке воздуховодов сложной конфигурации требуется монтировать трубу из нескольких отрезков, а это существенно уменьшает эффективность работы системы. Помимо того, трубы из стали обладают слабой шумоизоляцией.

Технические преимущества пластика

Как уже говорилось, срок службы – один из главнейших критериев, по которым люди отдают предпочтение пластику.

Наряду с длительным сроком эксплуатации воздуховоды из этого материала:

  • Обладают более легким весом, чем остальные материалы из которых производятся сегменты вентиляционной системы.
  • Не боятся незначительного провисания — допустимое до 4%.
  • Просты в монтаже, поскольку замечательно режутся ножовкой по металлу или болгаркой.
  • В зоне кровли не требуют усиленной теплоизоляции.
  • Изнутри обладают очень гладкими стенками, что делает циркуляцию воздуха по таким трубам более активной и легкой.

Нередко можно увидеть, что собственник монтирует вентиляцию из самых обычных канализационных труб ПВХ. Они более дешевы, обеспечивают превосходную герметизацию, а широкий ассортимент фитингов, тройников, ревизий и пр. дает им возможность смонтировать систему вентиляции любой степени сложности.

Разнообразие соединительных решений дает отличную почву тем, кто задумал смонтировать качественную и вместе с тем бюджетную систему вентиляции из круглых канализационных пластиковых труб

Но каковыми бы ни были трубы воздуховодов по форме, система вентиляции всегда должна укладываться в рамки СНиП, в которых и прописано, каким образом должна быть обустроена любая система вентиляции.
