Перегорела или не горит люминесцентная лампа: как починить

Конструкция светильника

Лампы накаливания и люминесцентные подключаются по-разному, но сгорать могут любые, даже самые качественные источники света. Причин неработоспособности ламп дневного много. Чтобы их выявить, необходимо кратко ознакомиться с конструкцией и действием.

Принцип работы люминесцентных ламп заключается в электрическом разряде, который происходит в парах ртути. Излучаемый ультрафиолетовый свет преобразуется в видимый специальным веществом – люминофором, который нанесен на внутреннюю поверхность колбы светильника.

Чтобы возник газовый разряд, необходимо высокое напряжение, которое создается во время включения светильника за счет использования ПРА.

Существует два принципиально различных типа пускорегулирующей аппаратуры:

  • электромагнитный, в котором используется дроссель и стартер;
  • электронный, собранный на радиоэлектронных компонентах.

Параметры заменяемых элементов

При приобретении новых стартеров и дросселей учитывайте номинальные данные заменяемых элементов.

Стартеры характеризуются двумя параметрами:

  • Диапазоном мощностей ламп, для запуска которых они используются;
  • Схемой, в которой они работают: с одной лампой или двумя.

Дроссели (ПРА) выпускаются:

  • для ламп с цоколями Т5 или Т8:
  • для запуска одной или двух ламп.

Для правильного выбора ЭПРА потребуются следующие данные:

  • схема подключения (количество управляемых ламп);
  • мощность ламп;
  • ЭПРА бывают управляемые (с возможностью дистанционного управления световым потоком) и не управляемые.

Принцип работы люминесцентной лампы

Эти лампы заполнены неоном или аргоном, смешанным с парами ртути. Когда электрический ток проходит через катод (вольфрамовую нить), газ начинает излучать ультрафиолетовое свечение, которое невозможно увидеть. Чтобы сделать свет видимым, внутренняя часть лампы покрывается люминофором. Длина волны света зависит от его состава.

Флуоресцентные источники света теперь доступны в различных длинах волн. Самые дорогие продукты дают различные цвета, в том числе максимально приближенный к солнечному свету. Этот вариант считается базовым, хотя можно приобрести модели с температурой от 2700K до 6500K и различной интенсивностью света.

Ремонт энергосберегающих ламп Первые и вторые будут иметь существенные различия, поэтому вам следует ознакомиться с особенностями их реализации.

Рассчитываем ёмкость необходимого напряжения

Для экономии используют конденсаторы с маленьким показателем ёмкости. Именно от них будет зависеть показатель пульсации входящего напряжения. Для снижения пульсации, необходимо увеличивать объём конденсаторов тоже делается для увеличения показателя пульсации только в обратном порядке.

Для снижения размеров и улучшения компактности, возможно, применять конденсаторы на электролитах. К примеру, можно использовать такие конденсаторы, которые вмонтированы в фототехнику. Они обладают ёмкостью 100µF х 350V.

Блок питания на двадцать ватт

Чтобы обеспечить бп показателем двадцать ватт, достаточно использовать стандартную схему от энергосберегающих светильников и вовсе не наматывая дополнительной намотки на трансформаторы. В случае, когда дроссель обладает свободным пространством и может дополнительно уместить витки, можно их добавить.

Таким образом, следует добавить два-три десятка витков обмотки, чтобы была возможность подзаряжать мелкие устройства или использовать ибп как усилитель для техники.

Схема блока питания на 20 ватт

Если вам требуется более эффективное увеличение показателя мощности, можно использовать самый простой провод из меди, покрытый лаком. Он специально предназначен для обмотки. Убедитесь что изоляция на стандартной обмотке дросселя достаточно качественная, так как эта часть будет находиться под значением входящего тока. Также следует оградить её от вторичных витков с помощью бумажной изоляцией.

Действующая модель БП мощность – 20 Ватт.

Для изоляции используем специальный картон толщиной 0.05 миллиметра или 0.1 миллиметра. В первом случае необходимо два слова, во втором достаточно одного. Сечение обмоточного провода используем из максимального больших, количество витков будет подбирать методом проб. Обычно витков необходимо достаточно мало.

Уменьшение поперечного диаметра используемого провода конечно увеличит численность витков, но на мощность это повлияет только в минус.

Стоваттный блок питания

Чтобы иметь возможность поднять мощность бп до сотни ватт, необходимо дополнительно докрутить импульсный трансформатор и расширить ёмкость фильтровочного конденсатора до 100 фарад.

Схема 100 ватт БП

Чтобы облегчить нагрузку и уменьшить температуру транзисторов, к ним следует добавить радиаторы для охлаждения. При такой конструкции, КПД получится в районе девяноста процентов.

Следует подключить транзистор 13003

К электронному балласту бп следует подключить транзистор 13003, который способен закрепляться с помощью фасонной пружины. Они выгодны тем, что с ними нет необходимости устанавливать прокладку из-за отсутствия металлических площадок. Конечно, их теплоотдача значительно хуже.

Лучше всего проводить закрепления с помощью винтов М2.5, с заранее установленной изоляцией. Также возможно использовать термопасту, которая не передаёт напряжение сети.

Подключение к сети 220 вольт

Подключение происходит с помощью лампы накаливания. Она будет служить защитным механизмом и подключается перед блоком питания.

В этом случае, лампа служит балластом, который имеет нелинейный показатель и отлично предохраняет ибп от неисправной работы сети. Значение мощности лампы необходимо подбирать таким же образом, как и мощность самого импульсного блока питания.

Так как, возможно, что блок питания будет пропускать сильное напряжение, позаботьтесь о том, чтобы все его соединения и контакты были качественно заизолированы. Тоже касается и всех транзисторов, их так же следует изолировать от внешней среды, ведь они могут пропускать ток через свой корпус.

Инструкция по ремонту

Сейчас мы рассмотрим основные неисправности, которые можно устранить без особых вложений. Начнем с электронного балласта, ведь в его схеме достаточно много элементов, которые могут выйти из строя и к тому же трубчатые люминесцентные лампы с ЭПРА на сегодняшний день встречаются более часто.

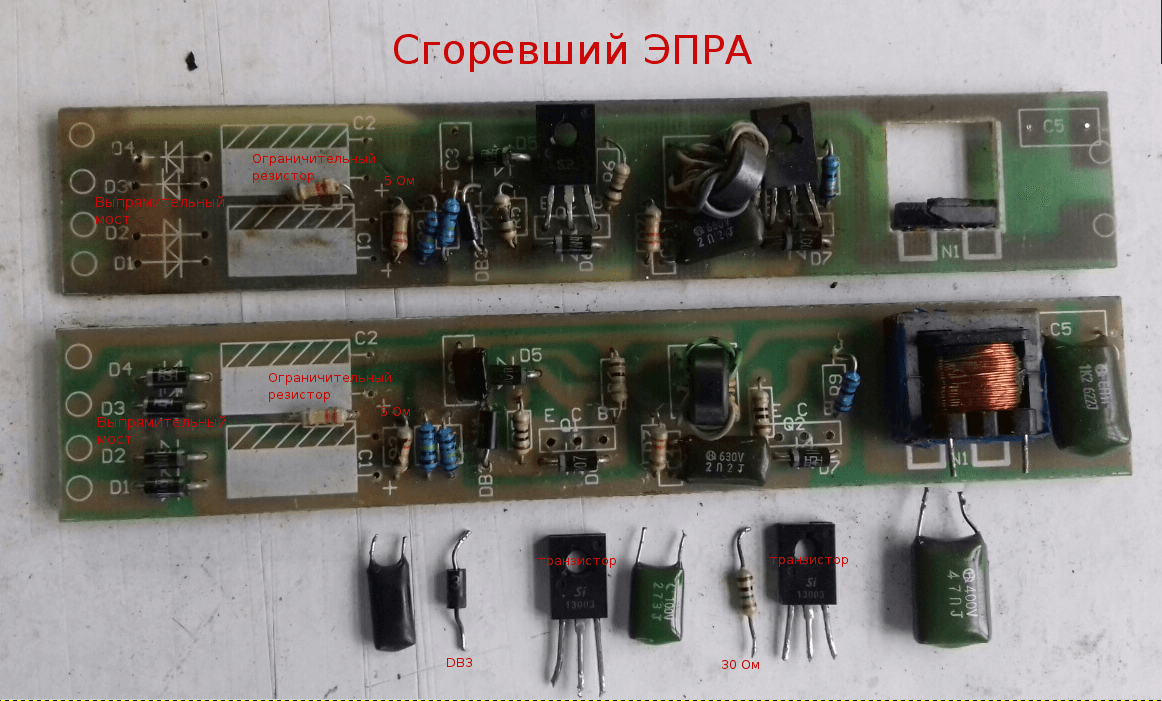

Балласт

Самая распространенная неисправность — это пробой транзисторов. Определить данную поломку можно только, выпаяв из схемы транзисторы и проверив их тестером. В целом транзисторе сопротивление перехода ~ 400-700 Ом. Сгорая, транзистор за собой тянет резистор в цепи базы номиналом 30 Ом.

Также на плате присутствует предохранитель или низкоомный резистор 2-5 Ом, скорее всего его придется заменить, на чем ремонт и закончится. Возможно дополнительно придется поменять диодный мост или его элементы.

Редко встречается пробой пленочных конденсаторов 47n (пол микрофарада) или конденсатора резонанса в цепи накала. Бывали случаи, когда все из выше перечисленного целое и исправно, а светильник не работает, причина кроется в динисторе DB3. Если вы проверили все элементы цепи, то попробуйте заменить динистор.

Возможно решите, что дешевле будет приобрести новый ЭПРА, чем отремонтировать сломанный. Замена пусковой аппаратуры не должна вызывать сложности, ведь схема подключения нанесена на само устройство. При внимательном изучении проста для понимания, L и N это клеммы для подключения к сети 220В.

Также рекомендуем просмотреть видео, на котором наглядно показывается, как самому отремонтировать электронный балласт люминесцентной лампы:

Инструкция по ремонту ЭПРА

Обращаем ваше внимание на то, что по такой технологии можно починить и энергосберегающую лампочку КЛЛ. К примеру, если перегорел один накал, ремонт представляет собой следующий порядок действий:. Ремонт экономки

Ремонт экономки

Стартер + дроссель

Если у вас не зажигается лампа старого образца и вы уверены, что причина кроется именно в ней, первым делом рекомендуем проверить стартер. Проще всего выполнить проверку, имея под рукой рабочий стартер с такими же характеристиками. Однако если для замены нет подходящего устройства, тогда можно осуществить проверку работоспособности, используя лампочку накаливания с патроном. Все достаточно просто — подключаем один провод от патрона напрямую в розетку, а второй через стартер, как показано на фото ниже:

Если лампочка светится не будет, значит причина в нем. Инструкция по замене стартера люминесцентной лампы наглядно предоставлена на видео:

Как заменить стартер?

Дроссель можно проверить мультиметром, прозвонив его обмотку. Если действительно вышел из строя дроссель, то ремонт люминесцентной лампы сводится к тому, что нужно просто поменять дроссель на целый.

Вот перечислены основные неисправности, с которыми лично сталкивались и успешно устраняли. Следуя нашему алгоритму поиск неисправности займет немного времени и вернуть светильник в работу самостоятельно будет пара пустяков. Надеемся, наша инструкция по ремонту люминесцентной лампы своими руками была для вас понятной и полезной! Обязательно просмотрите видео уроки, т.к. в них подробно рассмотрены все этапы, позволяющие починить неработающую лампочку.

Сборка отремонтированной лампы

Прежде чем приступить к сборке корпуса энергосберегающей лампы после ремонта, необходимо предварительно проверить ее. Чтобы не получилось так, что уже сделанная ЭСЛ не работает. Присоединив все провода, нужно вкрутить ее в патрон (делать это нужно до подачи питания). Если лампа загорелась и не мерцает – возможно продолжить сборку.

Имеет смысл прикинуть, войдет ли электронный пускорегулирующий аппарат на свое место в корпусе

При необходимости нужно подогнуть конденсаторы сопротивления, обращая внимание на то, чтобы нигде не было замыкания. После этого остается только восстановить целостность корпуса и подклеить надломленные (после неаккуратной разборки) куски

По своей сути ремонт ЭСЛ своими руками – очень дешевое занятие, к тому же схему вполне реально просто запомнить. Детали для ЭПРА стоят 10–40 рублей, а потому есть смысл купить сразу несколько комплектов, чтобы при необходимости можно было быстро решить проблему.

Принцип работы устройства

Понять принцип работы люминесцентной лампы можно на примере схематического изображения, представленного ниже.

Схема включения люминесцентной лампы с дросселем и стартером

На ней можно увидеть:

  1. пускорегулирующий аппарат (стабилизатор);
  2. трубку лампы, включающую в себя электроды, газ и люминофор;
  3. слой люминофора;
  4. стартерные контакты;
  5. стартерные электроды;
  6. цилиндр корпуса стартера;
  7. пластинку из биметалла;
  8. наполнение колбы из инертного газа;
  9. нити накаливания;
  10. излучение ультрафиолета;
  11. пробой.

Слой люминофора наносится на внутреннюю стенку лампы для того, чтобы преобразовать ультрафиолет, который невидим человеку, в освещение, принимаемое обычным зрением. При изменении состава этого слоя можно изменить оттенок цвета осветительного прибора.

Итак, зная устройство лампы и схему светильника, можно приступать к его восстановлению.

Ремонт энергосберегающей лампы

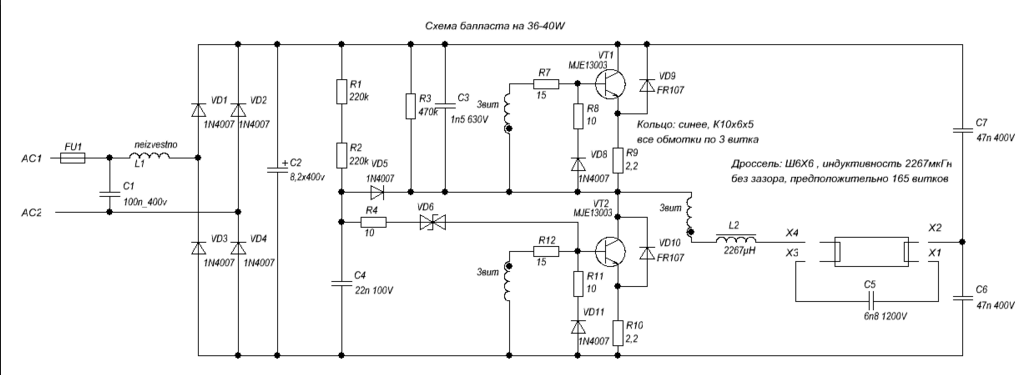

Что мы видим в этих схемах? Если в светильнике одна лампа – то там по любому 2 транзистора. Вот они и сгорают, и тянут за собой резисторы.

Для ремонта лампы надо прежде всего определить, какие сгорели резисторы. Как правило, сейчас для обозначения номинала резистора применяется цветовая маркировка, советую свою статью, без этого в ремонте никак.

Например, последняя схема, номер 17. Там выгорают резисторы 1 Ом и 20 Ом, итого 4 резистора.

С транзисторами чуть сложнее. От мощности транзистора зависит, какова мощность всей лампы (светильника). Транзисторы применяются высоковольтные, тип MJE или аналоги. Вот примерная таблица соответствия модели транзистора и мощности лампы:

  • MJE13001 (мощность до 7 Вт)
  • MJE13002 (мощность до 10 Вт)
  • MJE13003 (мощность до 15 Вт)
  • MJE13004 (мощность до 20 Вт)
  • MJE13005 (мощность до 40 Вт)
  • MJE13006 (мощность до 75 Вт)
  • MJE13007 (мощность до 100 Вт)
  • MJE13008 (мощность до 120 Вт)
  • MJE13009 (мощность до 150 Вт)

Мощности ориентировочные, лучше конечно брать с запасом.

Даташиты на транзисторы и что ещё нарыл по теме как обычно выкладываю ниже. Если кому надо, могу опубликовать методику проверки транзисторов. И ещё – у разных производителей одни и те же транзисторы могут иметь разную цоколевку, надо проверять перед пайкой.

Транзисторы для ремонта ламп

Теперь по ценам на детали. 4 низкоомных резистора мощностью 0,25Вт будут стоить минимум 8 руб. Цены берём розничные. Популярный транзистор MJE13003 – 25 руб, опять розница. Итого – 33 рубля на детали для ремонта лампы мощностью до 15 Вт.

Но смысл будет, только если поставить это дело на поток, и если лампы на ремонт будут халявные. Например, на предприятии, где в одном цехе может использоваться например 100 ламп.

Сайлентблок

Использование узла, где отсутствует трение, а движение элементов подвески происходит за счет резины, стало когда-то революционным решением в автомобилестроении. Этому узлу не нужна смазка, здесь отсутствуют зазоры и шумы. Подвержена износу только резина сайлентблока, со временем она становится мене упругой и расслаивается.

Часто пластичный элемент отсоединяется от основы, теряется упругость и увеличивается люфт. Износ зависит от начального монтажа узла, степени постоянной загрузки автомобиля. На состояние сайлентблоков влияет дорожная пыль, влага, коррозия, которые приводят к разрушению контактов между резиной и металлической основой.

Оказывает значительное влияние на ресурс работы сайлентблоков состояние подвески и степень постоянной загрузки авто. Очень вредят резине сайлентблоков температурные перепады, химические вещества.

Перегорела или не горит люминесцентная лампа: как починить

Учитывая отличные технические параметры, люминесцентные лампы с успехом замещают лампы накаливания. На рынке существует огромный выбор ЛЛ, их маркировка стандартизирована. Однако люминесцентные светильники имеют более сложное устройство, а значит и подвержены частым поломкам.

Поиск неисправности лампы

Когда не загорается люминесцентная лампа необходимо найти неисправность. Причинами неудовлетворительной работы люминесцентных светильников считаются:

  1. Если прибор не загорается, то причиной, возможно, является отсутствие контакта либо неисправность в электропроводке. Выявить неисправность несложно – достаточно поменять лампу. В случае отсутствия положительного результата стоит заменить стартер. В случае отрицательного результата, причина отсутствия света находится не в лампе, а в неисправности проводки. Неисправность устраняется при помощи поиска обрыва и проверки контактов.

    Как правильно снять лампу

  1. Люминесцентное освещение мерцает, однако, не включается, светиться лишь, с одной стороны. Поводом для этого может служить замыкание. Для проверки необходимо переустановить лампу, поменяв концы. В случае отсутствия положительного результата придется её сменить. Если и это не поможет, тогда неисправность следует искать в держателе либо проводке.
  2. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.

    Тусклый свет на концах лампы

  3. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.
  4. Лампа дневного света первоначально загорается, а потом темнеет с концов и гаснет. Ситуация возникает при неисправности балластного сопротивления, которое не обеспечивает нормальный рабочий режим.
  5. Люминесцентный светильник включается и выключается, не входя в рабочий режим. Возможная причина этого заключается в неработоспособности лампы либо стартера, которые требуют замены.
  6. Во время включения происходит перегорание спиралей, и чернеют концы. Подобная ситуация может быть связана с несоответствующим напряжением либо неисправностью балластного сопротивления. Необходимо привести напряжение в соответствие либо сменить балластное сопротивление.

Темные концы лампы, признак перегорания спиралейОтличием от обыкновенных ламп накаливания, которые перегорают моментально и внезапно, является то, что люминесцентный светильник подает признак скорого изнашивания. О скорой замене подобной лампы может свидетельствовать то, что она начинает моргать во время включения. Подобное свойство связано с тем, что начались изменения в химическом составе газа и изнашивании электродов.

Рекомендации

Если нет реакции на включение, прежде чем начать искать неисправность рекомендуется замерить напряжение на входных клеммах. При его наличии искать неисправность в следующем порядке:

  1. Немного повернуть лампы вокруг оси. В случае точной установки контакты расположены параллельно плоскости светильника. Правильное положение можно определить, почувствовав усилие при постановке на место.
  2. Сменить стартер на рабочий. Специалисты, обслуживающие множество приборов освещения с лампами дневного света, постоянно имеют с собой заведомо рабочий стартер. При отсутствии такового лучше взять его для проверки с действующего светильника.
  3. Испытать работоспособность лампы. Если светильник имеет две лампы, то это сделать не составляет труда. В противном случае придётся разыскать работающую лампу в другом месте.
  4. Замерить мультиметром сопротивление.
  5. В случае исправности лампы и стартера, проверяется дроссель. Для этого поможет мультиметр или простая индикаторная отвертка. При проверке фаза должна быть на выходе и входе. В случае появления сомнений дроссель заменяется.
  6. Далее, проверяется отсутствие дефектов в проводке светильника. Для проверки светильник желательно снять. Проверяются все контактные соединения дросселя, патронов и стартера.

Продление срока службы

Если перегорела люминесцентная лампа — не беда, однако, лучше продлить её срок. Длительность эксплуатации люминесцентных ламп зависит от нескольких моментов:

  • Придерживаться режима использования – включать прибор на долговременный срок, но не слишком часто;
  • Соблюдать рекомендованные температурные условия;
  • Точно выбирать приборы освещения в соответствии с характеристиками изготовителя;
  • При возможности залудить контакты для исключения их окисления под влиянием внешних факторов.

Проверка исправности лампы дневного света и ее элементов — Почему перегорают?

С приходом электричества началась другая жизнь: появились электроплитки, холодильники, радиоприемники, телевизоры и другая техника, без которой трудно представить наше существование в окружающем мире. Для освещения придумано и придумываются различные средства. Одно из распространенных изобретений — люминесцентная лампа или лампа дневного света (ЛДС), имеющая различные формы и параметры. Она расходует во много раз меньше энергии по сравнению с лампой накаливания, давая столько же света. ЛДС имеет ряд преимуществ перед остальными светильниками:

  1. высокая степень светоотдачи;
  2. разнообразие оттенков света;
  3. большой срок эксплуатации;
  4. высокий КПД; рассеянный световой поток.

В силу некоторых причин ЛДС перестает светиться, не всегда имея видимых признаков неполадки. Пришла пора выяснить: как проверить лампу дневного света тестером (мультиметром).

  1. Почему перегорают люминесцентные лампы
  2. Выявление неполадок и их устранение
  3. Целостность спиралей-электродов
  4. Неисправности в электронном балласте
  5. Как проверить дроссель люминесцентного светильника
  6. Как проверить стартер
  7. Как проверить емкость конденсатора тестером
  8. Включение люминесцентной лампы без дросселя

Порядок поиска неисправности

Перед поиском поломки удостоверьтесь в наличии напряжении, возможно его отсутствие и есть причина того, что люминесцентная лампа не загорается. Если причина не в этом, ищем ее в таком порядке.

Замените стартер если:

  • включили свет и ничего не происходит;
  • колба светится только по краям;
  • лампочка мигает стробоскопом;
  • стартер светится, а лампа не запускается.

Обращаем ваше внимание на то, что производители рекомендуют производить замену люминесцентных ламп и стартеров одновременно. Замените лампочку если:

Замените лампочку если:

  • она мигает стробоскопом;
  • края колбы черные;
  • она светится, а яркости не хватает (слабо светит);
  • не работает светильник.

Типичная поломка бюджетных светильников — разрушение ламподержателей и потеря контакта. Высокая температура закрытого светильника, причина разрушения пластмассовых элементов крепления и разъемов. По возможности замените их, подогните контакты в случае удовлетворительного состояния.

Возможная неисправность — это перегорание дросселя, часто эту поломку видно визуально, измененный цвет, расплавленная клемма.

Если вы действительно обнаружите неисправность, для ремонта светильника придется заменить дроссель на рабочий. Проверить работоспособность можно мультиметром, сопротивление исправного, порядком 30-40 Ом. Прежде чем ставить лампу в неработающий светильник, удостоверьтесь, что дроссель не замкнут. В противном случае потеряете и рабочую тоже.

Иногда встречается поломка проводов — от вибрации светильника отламывается жила возле ламподержателя или дросселя. В этом случае ремонт люминесцентной лампы сводится к тому, чтобы восстановить контакт. Владельцев светильников старого образца данные неисправности обошли стороной.

Если у вас светильник с ЭПРА made in china и замена лампочки проблему работы не решила, скорее всего, проблема в электронном блоке. В большинстве случаев его можно починить самому, имея паяльник и мультиметр в своем распоряжении. Ниже мы подробно остановимся на том, как отремонтировать электронный балласт люминесцентной лампы своими руками.

Проверка элементов лампы

Если после включения светильника лампочка работает неправильно, необходимо выяснить причину такого поведения. Перед тем как приступить к ремонту требуется убедиться, что причина неисправности именно в светильнике.

Проверяем присутствие напряжение и работоспособность выключателя. Это легко сделать, имея пробник наличия напряжения в электрической сети. Когда точно станет известно, что проблема в источнике света, в первую очередь потребуется выяснить какие элементы нуждаются в ремонте. Это может быть как сама колба, так и пусковое устройство.

Вот перечень основных неисправностей и причин вызвавших их.

  1. Нет никакой реакции на включение. Требуется проверить лампу и дроссель, а также место крепления лампы в патроне.
  2. Лампа не загорается в середине. Неисправен стартер или высоковольтный конденсатор.
  3. Лампа не включается, слышен посторонний звук. Неисправность в дросселе.
  4. Нарушение в оттенке свечения источника. Изменения в люминесцентном слое колбы.
  5. При включении происходит мигание, эффект стробоскопа, запуска нет. Причиной может быть стартер или плохой контакт в патроне.
  6. Устройство светит тускло и в оранжевом спектре. Нарушение герметичности колбы, лампу необходимо как можно быстрей утилизировать.
  7. Края колбы чёрного цвета. Необходимо поменять лампу.

Проще всего можно осуществить проверку путём замены лампы и стартера на заведомо исправные. Проведение такой работы не должно составить труда. В случае если замены нет, придётся проверять исправность с помощью тестера. Если после замены лампа всё так же не работает, то поломка в дросселе.

Проверка дросселя

Первым сигналом, что неисправность в дросселе, будет периодическое моргание света лампы, или визуально можно будет наблюдать за распространением разряда в середине колбы. Для проверки нам понадобится любой мультиметр с функцией прозвонки или измерения сопротивления.

Переключив тестер в режим прозвонки, необходимо дотронутся щупами до выходов обмоток дросселя. Если на экране горит цифра один, или когда стрелочный прибор показывает бесконечность, то обмотка находится в обрыве. Сопротивление исправного дросселя составляет около 40 Ом. В случае отображения нулевого сопротивления или порядка нескольких Ом, делаем вывод, что произошло межвитковое замыкание.

Аналогично можно проверить на короткое замыкание стартер, конденсатор и другие электронные части схемы.

Необходимо отметить, что в случае замены дросселя своими руками необходимо обратить внимание на соответствие мощностей лампы и дросселя

Проверка стартера

При этом используется ручное замыкание контактов через кнопку, т. е. имитация работы пускателя. Сначала замыкается кнопка S1, а далее включаем и через секунду отключаем линию кнопкой S2, т. е. имитируем работу стартера

В этом случае необходимо соблюдать осторожность, так как напряжение на кнопке будет превышать входное сетевое равное 220 в

Проверка люминесцентной лампы

Саму лампу (колбу), можно проверить используя схему подключения без стартера или установкой её в исправный светильник.

В таком виде, схема позволяет использовать обычную лампочку накаливания в качестве ограничителя по току. Проверяемая лампа подключается последовательно с выпрямителем. Так как питание осуществляется с использованием постоянного тока, то это вызывает быстрый износ электродов. Хотя, в таком подключении яркость излучения будет заметно ниже, чем при нормальном включении, всё равно, возможно оценить состояние лампы. Мощность лампочки выбирается от 40 Вт, диоды и конденсаторы берутся с запасом по напряжению.

Используя тестер, можно убедиться в целостности контактной пары в самой колбе. Для этого необходимо замерить сопротивление между её выводами. В рабочем состоянии оно должно составлять порядка нескольких Ом.

Электрооборудование, свет, освещение. Как проверить лампу галогеновую

Как проверить люминесцентную лампу? — Diodnik

Со временем любые лампочки перегорают, это касается не только обычных ламп, но и светодиодных светильников или ламп дневного света. Если люминесцентная лампа перестала гореть, прежде всего ее необходимо проверить. Как это правильно сделать, читаем ниже.

Как проверить люминесцентную лампу?

Для теста выбран светильник Delux, который работал в течении нескольких лет, но нынче перестал зажигаться. Как раз подходит для подобных целей.

Первым делом необходимо снять рассеиватель и осмотреть люминесцентную трубку на наличия сильного почернения. По краям четко видны такие почернения, косвенно это говорит, что такая трубка вполне может быть уже вышедшей из строя.

Следующим этапом будет проверка целостности нитей накала. Включив мультиметр в режим проверки сопротивления поочередно необходимо проверить каждую нить.

Сопротивление нитей составляет 9,5 – 9,2 Ом, что означает, что обе нити накала еще целы.

Если хоть одна из них будет перегоревшей, тогда наш тестер покажет 1 (разрыв цепи). В таком случае люминесцентную трубку необходимо заменить новой.

Когда проверка лампы окончена, но она не светит, необходимо проверять или ремонтировать электронный балласт люминесцентной лампы. В данном случае проблема была в сильно окислившихся контактах люминесцентной трубки.

После зачистки контактов от окислов и установки трубки в корпус светильника лампа ожила. Можно сказать, что этому светильнику повезло.

Подробнее о том, как проверять электронный балласт и ремонтировать его, мы расскажем вам позже.

diodnik.com

Виды ламп | Electricdom.ru

Осветительные приборы составляют самую многочисленную группу электроприборов в каждом доме. Источники света являются важным элементом быта.

Лампы накаливания

Лампы накаливания относятся к классу тепловых источников света. Несмотря на внедрение более технологичных видов ламп, остаются одними из самых массовых и дешевых источников света, особенно в бытовом секторе.

Действие этих ламп основано на нагревании спирали проходящим через нее током до температуры 3000 градусов. Колбы ламп мощностью от 40 Вт и более наполнены инертными газами — аргоном или криптоном.

Бытовые лампы бывают мощностью 25 — 150 Ватт. Лампы мощностью до 60 Ватт с уменьшенным цоколем называются миньонами. Проверить исправность лампы можно тестером, спираль должна иметь определенное сопротивление.

У светильника с лампой накаливания возможно всего две неисправности:1. Перегорела лампа2. Отсутствует контакт в электропроводке, в результате чего на цоколь не подается напряжение.

Достоинства: Просты по конструкции, надежны, не имеют дополнительных устройств при включении, практически не зависят от температуры окружающей среды, мгновенно зажигаются.Недостатки: Имеют не очень большой срок службы, около 1000 часов.

Лампы люминесцентные

Люминесцентные лампы относятся к газоразрядным лампам низкого давления. Могут быть различной формы: прямые, трубчатые, фигурные и компактные (КЛЛ). Диаметр трубки не связан с мощностью лампы, которая может достигать до 200 Вт. Трубчатые лампы имеют двухштырьковые типы цоколей в зависимости от расстояния между штырьками: G-13 (расстояние — 13 мм) для ламп диаметром 40 мм и 26 мм и G-5 (расстояние — 5 мм) для ламп диаметром 16 мм.

Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, которая имеет изогнутую форму колбы, что позволяет разместить ее в светильнике небольших размеров. Такие лампы могут иметь встроенный электронный дроссель (ЭПРА), могут быть разной формы и разной длины. Применяются либо в специальных типах светильников либо для замены ламп накаливания в обычных типах светильников (лампы мощностью до 20Вт, которые вкручиваются в резьбовой патрон или через адаптер).

Люминесцентные лампы требуют работы специального устройства — пускорегулирующего аппарата (дросселя). Большинство зарубежных ламп могут работать как с обычными (с дросселем), так и с электронными пускорегулирующими аппаратами (ЭПРА). Но некоторые из них предназначены только для одного вида ПРА.

Светильники с ЭПРА имеют следующие преимущества: лампа не мерцает, лучше зажигается, не шумит (шум от дросселя), легче по весу, экономит электроэнергию (потери мощности в ЭПРА намного ниже, чем в ПРА).

Меняя виды люминофора, можно изменять цветовые характеристики ламп. Буквы, входящие в наименование люминисцентных ламп, означают:Л — люминесцентная, Б — белая, ТБ — тепло-белая, Д — дневная, Ц — с улучшенной цветопередачей. Цифры 18, 20, 36, 40, 65, 80 обозначают номинальную мощность в ваттах. Например, ЛДЦ-18 —

Как понять причину неисправности лампы

Перед тем, как начать ремонт, проверьте, есть ли напряжение в сети. Иногда напряжение отсутствует, поэтому люминесцентная лампочка и не освещает пространство вокруг себя. Но поломка могла возникнуть и из-за других причин.

Проблема в стартере, который придётся заменить, если:

  1. При включении светильника не горит.
  2. Колба подсвечивается с краёв.
  3. Стробоскоп внутри лампочки моргает.
  4. Стартер подсвечивается, а сама люминесцентная лампочка не горит.

Проблема может быть в самой люминесцентной лампочке, если:

  1. Стробоскоп внутри изделия начинает моргать.
  2. В колбе лампы почернели края.
  3.  Сама лампа слишком плохо освещает пространство, яркости не хватает.
  4. Светильник полностью перестаёт функционировать.

Иногда причина в том, что держатели разрушаются, а контакты в них ослабевают и теряются. Это причина наиболее часто встречается при ремонте в недорогих приборах освещения.

Обычно светильники закрытого типа могут сильно нагреваться, что тоже становится причиной повреждения элементов из пластмассы и разъёмов, которые оплавляются из-за воздействия высокой температуры.

Другой причиной ремонта может быть перегоревший дроссель. Обычно при такой поломке определить сломанный элемент можно на глаз, так он темнеет, а сама клемма выглядит расплавленной.

В случае если дроссель действительно стал причиной ремонта, его необходимо заменить на новый. Убедитесь в работоспособности нового элемента с помощью мультиметра, сопротивление в исправном элементе будет равно тридцати или сорока Омам.

Перед тем, как поставить лампочку в такой светильник, убедитесь, что после ремонта элемент не замкнут. В этом случае Вы рискуете потерять и рабочую лампу.

Сломанные провода тоже могут быть причиной неисправности, поскольку жилы возле держателя лампы или дросселя могут ломаться из-за вибраций. Если проблема в проводах, нужно будет восстановить контакты. Обычно в старых светильниках такая проблема не встречается.

Иногда недостаточно просто поменять лампу на новую. Особенно в ситуациях, когда из строя выходит электронный блок. Обычно починить эту часть можно своими руками, вооружившись паяльником и мультиметром.

Подготовка к ремонту и что для этого потребуется

Необходимо приготовить все, что нужно для работы. Некоторые предметы могут быть под рукой, другие придется купить, но это обойдется недорого. Список инструментов и приспособлений:

  1. Небольшой паяльник с маленьким жалом. Контакты в светильниках мелкие, поэтому стандартный вариант не подойдет. Лучше всего купить специальную модель с разными типам наконечников (плоским и точечным). Не надо забывать и о материалах для пайки – припое, канифоли и т.д.

    Паяльник с тонким жалом и зарядкой от usb

  2. Набор пинцетов. В магазине инструментов продают наборы пинцетов для мелких работ, там есть приспособления подходящих форм и размеров.
  3. Держатель для лампы или другого узла (так называемая «третья рука»). Хорошее решение – приспособление с увеличительным стеклом, чтобы упростить работу. Можно приспособить подручные элементы – срезать пластиковую бутылку или подобрать что-то еще.
  4. Небольшая газовая горелка. Подойдут модели из табачных киосков, которые используют для разжигания сигар. Если найти такое приспособление не получилось, купить так называемую «турбозажигалку», которая не тухнет от ветра.
  5. Набор отверток разного размера, чтобы снять и разобрать светильник. Чаще всего в качестве крепежа использованы винты с крестообразной головкой.

Набор инструментов для ремонта.

В некоторых светильниках используют винты с шестигранными головками, поэтому может потребоваться и набор ключей. Ремонт ЛЕД светильников – работа скрупулезная, так как в изделиях много мелких деталей, и если обращаться с ними неаккуратно, можно повредить.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
