Для чего нужен дроссель в люминесцентных лампах? (Схемы подключения)

Как проверить дроссель с мультиметром и без него. Все причины неисправности ПРА и ЭПРА.

Лампы дневного света, несмотря на популяризацию светодиодного освещения, до сих пор остаются одним из распространенных видов осветительных приборов в домах, гаражах и производственных помещениях.

Когда такой светильник перестает гореть, первым делом грешат на саму лампочку или стартер. А если они не виноваты, как проверить другой не менее важный элемент – дроссель?

Во-первых, определимся, что же такое дроссель или как его еще называют балласт. По сути, это обыкновенная катушка индуктивности с ферромагнитным сердечником.

Вот так она выглядит в разрезе.

В схемах балласт нужен для трех функций:

контроля тока, чтобы он не превышал номинала

образование за счет индуктивности кратковременного импульса повышенного напряжения

сглаживания возможных пульсаций в сети 220В

Подключается он последовательно, а параллельно ему монтируется стартер.

Стартер необходим для поджига лампы.

Напряжение, которое подводится к спиральным электродам на концах лампы, изначально недостаточно для ее розжига. И тут на помощь приходит дроссель и стартер.

После появления напряжения в стартере, внутри образуется разряд, который нагревает биметаллический электрод.

Из-за нагрева форма электрода меняется и происходит его замыкание.

В результате чего, резко возрастает ток и электроды раскаляются. Ток ограничивается только сопротивлением самого дросселя.

У стартера контакты постепенно остывают и размыкаются. При размыкании, благодаря дросселю, в лампе возникает эффект самоиндукции, с образованием высоковольтного импульса и электрического разряда напряжением до 1000В.

От этого разряда создается ультрафиолетовое свечение ртутных паров, которыми заполнена колба. Оно оказывает воздействие на люминофор, и только благодаря ему, мы и можем различать свет в привычном для нас спектре.

Если для кого-то это объяснение слишком заумно, то вот одно из самых простых и понятных видео, объясняющих на доступном всем языке, как же работает лампа ЛДС.

Получается, что сам процесс включения люминесцентной лампы дневного света довольно длителен и занимает 5 этапов:

подача 220В из розетки и замыкание контактов стартера

подача высоковольтного импульса от дросселя

образование тлеющего разряда в колбе и поддержка его внешним напряжением 220В + шунтирование стартера и исключение его из схемы

Как видно из процесса запуска, при неисправности ламп, виноватыми могут быть три элемента:

При этом, чаще всего повреждаются лампочки и стартера – из-за перегоревших вольфрамовых нитей и конденсаторов.

Узнать об этом проще всего – заменив стартер или лампочку. Тем более, что стоят они копейки. А вот как быстро узнать о неисправности дросселя?

Без специальных измерительных приборов о неисправности ПРА может свидетельствовать эффект огненной змейки. Вы визуально сможете наблюдать ее внутри лампы.

О чем это говорит? А говорит это в первую очередь о том, что есть превышение максимально допустимого тока. Из-за чего заряд потерял стабильность.

Также может наблюдаться неустойчивое свечение или мерцание лампы. При поломке балласта, светильник не загорится с первого раза.

В результате, стартер будет постоянно запускаться и отключаться, запускаться и отключаться. От таких частых пусков, возле спиралей на концах лампы появляются почернения.

Еще один способ проверки без измерительных приборов и мультиметра – контрольная лампочка. Мощность ее должна быть примерно такой же, как и мощность самого дросселя.

Подключаете ее последовательно по следующей схеме с ПРА и смотрите как она светит.

если не горит совсем – в балласте обрыв, дроссель неисправен

горит ярко – в балласте межвитковое короткое замыкание

моргает или светит в половину накала – дроссель исправен

Но чтобы точно убедиться в повреждении дросселя, все таки лучше воспользоваться мультиметром и провести замеры.

Повреждение дросселя может быть пяти видов:

замыкание витков в одной обмотке

Какой-то из проводов, которым намотан дроссель может просто оборваться. Выявляется это легко.

Переводите мультиметр в режим измерения сопротивления и касаетесь щупами выводов дросселя. Если высвечиваются показания ”бесконечность” это и свидетельствует об обрыве.

Параметры и характеристики катушки индуктивности

При выборе пускорегулирующего устройства нужно учитывать его характеристики. Один из главных параметров – это индуктивность, которая измеряется в Гн (Генри). Величина реактивного сопротивления включенного балласта зависит от его индуктивности. Эта величина характеризует магнитные свойства электрической цепи. 1Гн пропускает 1А тока при напряжении 1В.

К основным параметрам индуктивной катушки относят:

  • длина катушки в м;
  • число витков;
  • проницаемость материала сердечника;
  • размер поперечного сечения магнитопровода;
  • магнитное насыщение.

Индуктивность обмотки балласта зависит от всех вышеописанных характеристик.

Сопротивление витков обмотки катушки зависит от величины поперечного сечения сердечника. Поэтому при выборе ПРА для ДНаТ нужно учитывать их мощность, от которой зависит номинальный ток нагрузки. Соответственно, размеры электрического балласта зависят от мощности лампы.

ИЗУ выпускается в двух исполнениях:

1.Параллельного типа – имеет 2 контакта.

2.Последовательного типа – имеет 3 контакта.

Давайте теперь проведем краткий обзор посвященный сравнению Отечественных и Импортных ИЗУшек.

Сразу хочу дать рекомендацию, старыми ИЗУ с двумя контактами по возможности лучше не пользуйтесь, дело в том что высоковольтный импульс испускаемый данным ИЗУ, при запуске горячей лампы идет не на лампу, а прямиком на дроссель, в следствии чего могут быть повреждены (пробиты) витки обмотки катушки дросселя, и 220 вольт пойдет на лампу, от чего может произойти ее взрыв, в лучшем случае перегорит!

Я рекомендую использовать ИЗУ достаточно известных производителей – Tridonic -Австрия, Helvar Финляндия, Vossloh Schwabe Германия – после того как Вы их установите, я больше чем просто уверен что проблемы связанные с запуском, и перезапуском лампы больше Вас не побеспокоят.

На рекомендуемых мной ИЗУ предусмотрена схема по которой Вы без запарок соберете цепь, импортный ИЗУ оснащены клеммой колодкой которая может быть на винтах либо зажимной. Рабочее положение вертикальное или горизонтальное без разницы, крепится при помощи предусмотренного винта с гайкой. Технические характеристики указаны на корпусе ИЗУ, например какую лампу может зажечь, рассмотрим Vossloh Schwabe Z400 может разжигать лампу от 70 до 400 Ватт, или Schwabe Z1000 – разжигает лампу от 250 до 1000 Ватт, ДНаТ или МГЛ не имеет значения, одним словом универсальное ИЗУ, Рабочая температура которого до +105 Цельсия.

Универсальность импортного ИЗУ заключается в том что она может разжигать любую лампу, и работает с любым дросселем ДНАТ, МГ, ДРЛ. Для розжига ртутной лампы ИЗУ не требуется, существуют лампы МГЛ универсального применения, использующие для работы дросселя ДНАТ, и ДРЛ.

Особенности люминесцентных светильников

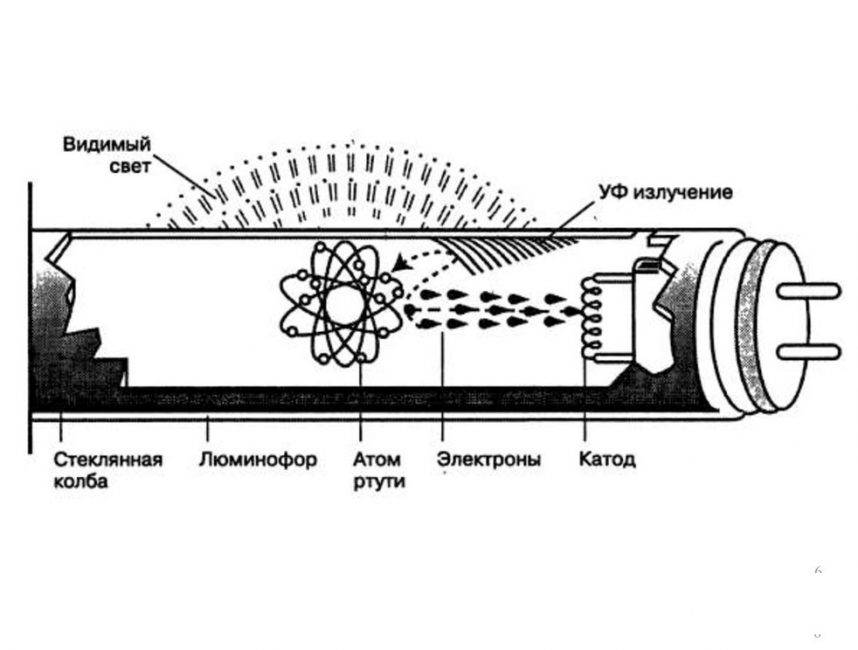

Устройство люминесцентной лампы

Чтобы понять, каким образом осуществляется подключение люминесцентных ламп, требуется понять принцип их работы. Внешне они выглядят как стеклянные цилиндры, воздух в которых полностью заменен инертным газом, находящимся под небольшим давлением. Здесь же находится небольшое количество паров ртути, способных ускорять ионизацию – движение электронов.

С двух сторон цилиндра расположены электроды. Между ними находится вольфрамовая спираль, покрытая оксидами веществ, способных при пропускании тока и нагреве легко перемещаться на довольно большие расстояния, создавая ультрафиолетовое излучение (УФ).

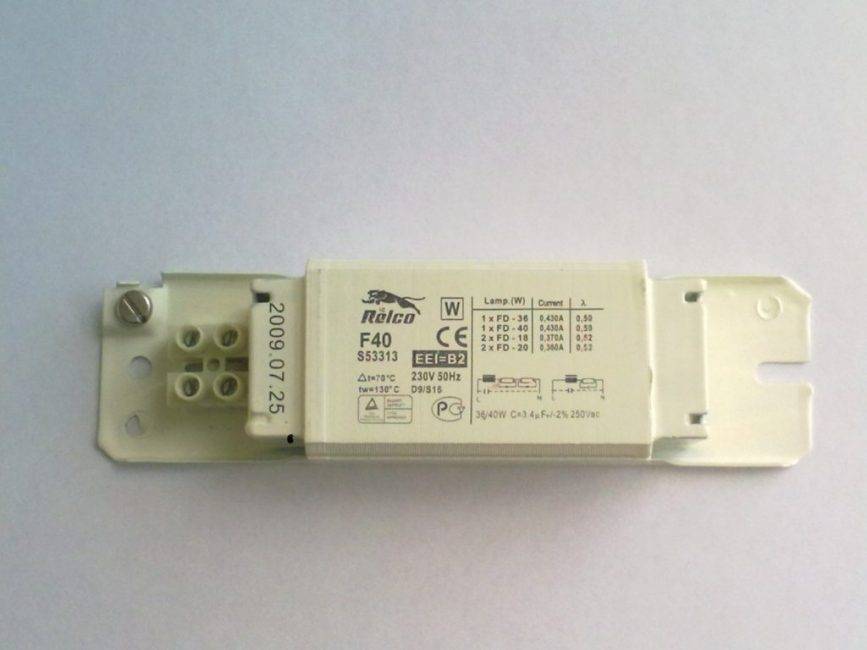

Электромагнитный ПРА

Но, так как этот вид излучения невидим, его преобразуют с помощью люминофора (особого состава на основе галофосфата кальция, которым покрыты стенки цилиндра), способного поглощать УФ, взамен выделяя видимые лучи света. Именно от вида люминофора зависит цвет освещения.

После включения устройства и перехода в рабочее состояние сила тока в нем может возрастать за счет падения сопротивления газов. Если не ограничить этот процесс, оно может быстро сгореть.

Для снижения силы тока используют дроссели (ограничители) – винтоспиральные катушки индуктивности, дающие дополнительную нагрузку и способные сдвигать фазу переменного тока и поддерживать желаемую мощность на весь период включения. Ограничительные устройства имеют и иное название: балласты или ПРА (пускорегулирующие аппараты).

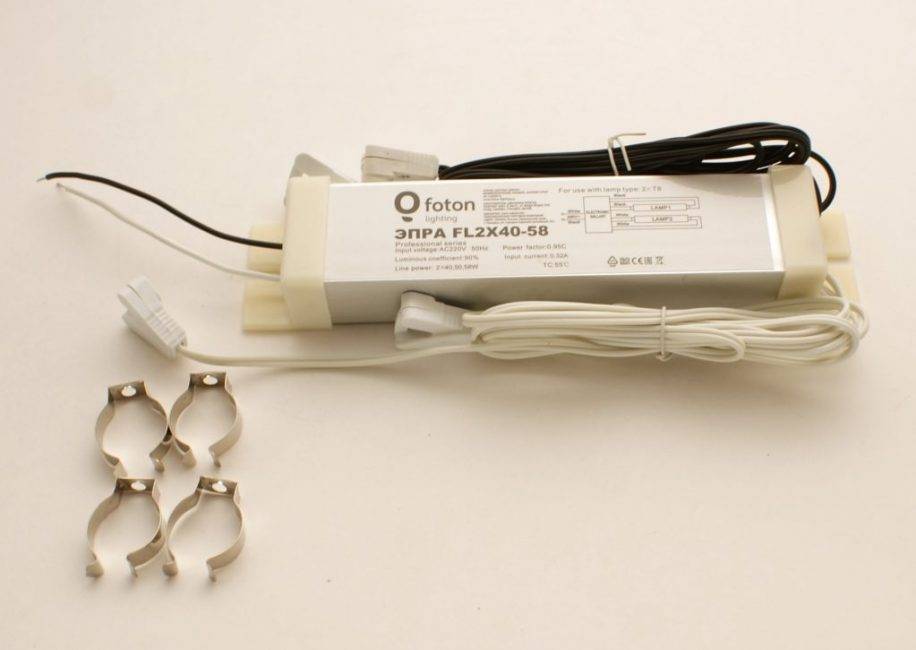

Электронный пускорегулирующий аппарат

Более совершенными видами балласта являются электронные механизмы (ЭПРА), принцип работы которых будет описан в следующей главе. Для запуска разряда используется пусковое устройство, называемоестартером.

Электромагнитный дроссель или ЭПРА следует подбирать в зависимости от количества ламп и их мощности. Подсоединять предназначенное для двух ламп устройство к одной запрещено. Во избежание выхода прибора из строя подключать ЭПРА без нагрузки, то есть лампы, также не следует.

Отличие нуля от земли в чем принципиальная разница? Схемы соединений и их применение | (Фото и Видео)

Кратко об особенностях работы ламп

Строение люминесцентной лампы

Каждый из таких приборов является герметичной колбой, наполненной специальной смесью газов. При этом смесь рассчитана таким образом, чтобы на ионизацию газов уходило гораздо меньшее по сравнению с обыкновенными лампами накаливания количество энергии, что позволяет заметно экономить на освещении.

Чтобы люминесцентная лампа постоянно давала свет, в ней должен поддерживаться тлеющий разряд. Для обеспечения такового осуществляется подача требуемого напряжения на электроды лампочки. Главная проблема заключается в том, что разряд может появиться только при подаче напряжения, существенно превышающего рабочее. Однако и эту проблему производители ламп с успехом решили.

Люминесцентные лампы

Электроды установлены по обеим сторонам люминесцентной лампы. Они принимают напряжение, благодаря которому и поддерживается разряд. У каждого электрода есть по два контакта. С ними соединяется источник тока, благодаря чему обеспечивается прогревание окружающего электроды пространства.

Таким образом, люминесцентная лампа зажигается после прогрева ее электродов. Для этого они подвергаются воздействию высоковольтного импульса, и лишь затем в действие вступает рабочее напряжение, величина которого должна быть достаточной для поддержания разряда.

Сравнение ламп

Световой поток, лмСветодиодная лампа, ВтКонтактная люминисцентная лампа, ВтЛампа накаливания, Вт
501420
100525
100-2006/730/35
30048/940
4001050
50061160
6007/81465

Под воздействием разряда газ в колбе начинает излучать ультрафиолетовый свет, невосприимчивый человеческим глазом. Чтобы свет стал видимым человеку, внутренняя поверхность колбы покрывается люминофором. Это вещество обеспечивает смещение частотного диапазона света в видимый спектр. Путем изменения состава люминофора, меняется и гамма цветовых температур, благодаря чему обеспечивается широкий ассортимент люминесцентных ламп.

Как подключить люминесцентную лампу

Лампы люминесцентного типа, в отличие от простых ламп накаливания, не могут просто включаться в электрическую сеть. Для появления дуги, как отмечалось, должны прогреться электроды и появиться импульсное напряжение. Эти условия обеспечиваются при помощи специальных балластов. Наибольшее распространение получили балласты электромагнитного и электронного типа.

Дроссели и их назначение при использовании люминесцентных ламп

Дроссель — деталь, служащая для регулировки силы тока. Эта деталь разделяет или ограничивает электросигналы различной частоты и устраняет пульсацию постоянного тока.

Для чего и зачем нужен в устройствах дневного света

Люминесцентные лампы (дневного света) как один из видов разрядных ламп, невозможно подключить для освещения таким же образом, как и обычную нагревательную электролампу. Для их подключения необходимо использовать дополнительный пускорегулирующий аппарат.

Дроссель включается методом последовательного соединения с лампой дневного света и предназначается для ограничения тока, который протекает через ее электроды. Это устройство характеризуется наличием реактивного сопротивления, а также отсутствием излишнего тепловыделения. Дроссель может ограничить ток и организовать предотвращение его лавинообразного нарастания при включении в сеть.

Дроссель — неотъемлемая составная часть любой стартерной системы включения. Помимо этого, он способен исполнять следующие дополнительные функции:

  • создание безопасного тока для конкретной лампы, при котором возможно обеспечение разогрева ее электродов при разжигании;
  • образование импульса повышенного напряжения, способствующего возникновению разряда в колбе лампы;
  • обеспечение стабилизации электрического разряда;
  • способствование бесперебойной работы лампы при отклонениях напряжения в электрической сети.

Технические характеристики

Основными техническими характеристиками рассматриваемой детали являются коэффициент потери мощности и индуктивность. Для обозначения этого коэффициента на устройстве указываются параметры тока, мощности и емкости конденсатора.

Индуктивностью называется индуктивное сопротивление, которое представляет возможным регулировать мощность электричества, поступающего на ламповые контакты.

Виды

Дроссели делятся на те же виды, что и подключаемые к ним лампы. Если подключить лампу к дросселю, который не соответствует ее характеристикам, то это, вероятнее всего, приведет к поломке какого-либо из элементов, используемых в системе подключения. Существуют следующие виды дросселей, подразделяемых в зависимости от мощности:

  • дроссель мощностью в 9 Вт — для энергосберегающих ламп;
  • 11 Вт — для миниатюрных светильников;
  • 15 Вт — для настольных светильников;
  • 18 Вт — для офисных ламп;
  • 36 Вт — для малых люминесцентных ламп;
  • 58 Вт — для потолочных светильников;
  • 65 Вт — для многоламповых потолочных светильников;
  • 80 Вт — для большых люминесцентных ламп.

Устройство

Типичная схема подключения дросселя газоразрядного типа представлена на рисунке ниже.

Условные обозначения:

  • EL — лампа;
  • SF — стартер;
  • LL — дроссель;
  • 1, 2 — спирали лампы;
  • C — конденсатор.

Отчего может греться

Дроссели чаще всего изготавливают из двух металлических материалов — алюминия и меди. Алюминиевые устройства обладают одним существенным недостатком — сильным нагреванием. В свою очередь, медные греются меньше из-за меньшего сопротивления в электрической цепи, и поэтому они являются гораздо более долговечными.

При использовании ламп дневного света дроссель должен постоянно поддерживать свою рабочую температуру. Для снижения температуры достаточно использовать простой компьютерный кулер. Однако, существует возможность выбрать и другой путь, заключающийся в покупке более дорогой системы охлаждения, например, водяной.

Помимо самой работы дросселя, он также способен перегреваться из-за короткозамкнутых витков. При такой проблеме помочь может только полная замена устройства. При замене рекомендуется выбрать детали из меди, основываясь на том, что они менее подвержены перегреву.

Практика показывает, что дроссели являются весьма долговечными устройствами при правильной их эксплуатации. А также нельзя не отметить тот факт, что дроссель способен погашать броски напряжения, даже очень сильные. Поэтому, если вы правильно подберете дроссель к своей люминесцентной лампе, то эта лампа может прослужить вам годами, и даже десятилетиями.

15,00

Электронные аналоги

Основная масса дросселей – это достаточно габаритные приборы. Чтобы уменьшить их размеры, но при этом не изменять параметров, необходимо заменить катушку индуктивности полупроводниковым стабилизатором, который, в принципе, собой представляет высокой мощности транзистор. То есть в конечном итоге получается электронный дроссель.

По сути, установленный транзистор стабилизирует скачки (колебания) напряжения, уменьшают его пульсацию. Но придется учитывать тот факт, что электронный дроссель является все-таки полупроводниковым устройством. Так что в высокочастотных приборах его использовать нет смысла.

Срок службы дросселя

В среднем качественный элемент должен выдерживать более 6 циклов включения и выключения лампы. В идеальных условиях рабочий диапазон данной электроники находится в температурном режиме от 5 °С до 55 °С. При минусовых температурах ограничитель может работать неисправно. При нормальных условиях эксплуатации срок службы дросселя составит 3 года. Но это касается только качественных моделей от известных производителей.

Вам это будет интересно Подключение УЗО

Ограничитель выполняет важную роль в электрической схеме, в которую подключен световой элемент. Он не дает ей взорваться или перегореть, поэтому в любую электрическую цепь, в которой есть люминесцентный освещавший прибор, нужно подключать дроссель.

Подключение на две лампы

Чтобы произвести подключение двух люминесцентных ламп, необходимо ко всем линейным светильникам подсоединить параллельно устройство стартера.

Контакт происходит на два штыря, каждый из которых находится на разных сторонах колбы. Остальные контакты используются для присоединения индукционного дросселя. На них будет подаваться электропитание.

Параллельное подключение конденсатора относительно контактов запитывающего действия позволяет влиять на реактивную мощность и снижать уровень помех.

Использование пускорегулирующих приспособлений позволяет эффективно эксплуатировать люминесцентные светильники в помещениях разного типа. При этом обеспечивается надежность и долговечность работы, компенсируются скачки напряжения.

Современное оборудование позволяет облегчить подключение люминесцентной лампы к выключателю, однако работы связанные с этой задачей требуют от исполнителей электротехнических навыков.

Как проверить части лампы дневного света мультиметром?

Узнать о причине поломки и проверить люминесцент на работоспособность можно только мультиметром. Это прибор, который предназначен для измерения силы тока, сопротивления, напряжения. В магазинах электроники реализуют отечественные и зарубежные модели, которые функционально практически не отличаются друг от друга.

Самый простой мультиметр для проверки дневной лампы стоит порядка 300 рублей

Теперь детально о том, как проверить лампу дневного света тестером (мультиметром):

мультимер имеет «щупы» – это провода с индикаторами на концах

Эти провода и подсоединяют к люминесцентной лампочке; установите на приборе нулевое сопротивление (измеряется в омах); если показатель остался нулевым, значит спирали-электроды перегорели; если сопротивление после подключения к люминесцентной лампе увеличилось, неисправен дроссель или стартер; обратите внимание: мультиметр может не сработать потому, что выводы люминесцентной лампочки грязные. Их нужно очистить ватным диском, смоченным в спирте; щуп должен плотно прилегать к выводу лампочки, иначе устройство не сработает.

Дроссель проверяют так:

Дроссель проверяют так:

  • снимают элемент с нерабочей лампы;
  • устанавливают дроссель на лампу, которая на 100 процентов работоспособна;
  • подключают систему к току;
  • если лампа не горит, а мультиметр выявил, что спирали исправны, значит «барахлит» стартер. Дополнительно проверять стартер лампы дневного света уже не нужно.

Прежде, чем заменять детали осветительного устройства на новые (если удалось выявить причину поломки самостоятельно), позаботьтесь о собственной безопасности. На руки наденьте перчатки, которые используют электрики. Защитите глаза с помощью специальных очков. Тело (рук, торс, ноги, шея) должны быть максимально закрытыми, чтобы в случае поломки лампы или элементов осколки тонкого стекла или капли ртути не попали на кожу, органы зрения.

Помните, опасна не сама ртуть, а ее пары. Они могут вызвать ожог слизистой оболочки глаз, носоглотки. Как можно быстрее покиньте помещение и вызовите спасателей по номеру телефона 112 (действует по всей России). После того как сотрудники МЧС выполнят свою работу, обработайте место, где разлили ртуть, раствором воды с уксусом в пропорции 10 : 1.

Из чего состоит приспособление?

Главными составляющими элементами схемы электронного модуля являются:

  • выпрямительное устройство;
  • фильтр электромагнитного излучения;
  • корректор коэффициента мощности;
  • фильтр сглаживания напряжения;
  • инверторная схема;
  • дроссельный элемент.

Схемное построение предусматривает одну из двух вариаций – мостовая либо полумостовая. Конструкции, где используется мостовая схема, как правило, поддерживают работу с лампами высокой мощности.

Между тем, преимущественно в составе люминесцентных светильников эксплуатируются модули, построенные на базе полумостовой схемы.

Такие приборы на рынке встречаются чаще по сравнению с мостовыми, т. для традиционного применения достаточно светильников мощностью до 50 Вт.

Особенности работы аппарата

Условно функционирование электроники можно разделить на три рабочих этапа. Первым делом включается функция предварительного прогрева нитей накала, что является важным моментом в плане долговечности газовых приборов света.

Особенно необходимой эта функция видится в условиях низкотемпературной окружающей среды.

Затем схемой модуля запускается функция генерации импульса высоковольтного импеданса – уровень напряжения около 1,5 кВ.

Присутствие напряжения такой величины между электродами неизбежно сопровождается пробоем газовой среды баллона люминесцентной лампы – зажиганием лампы.

Наконец, подключается третий этап работы схемы модуля, основная функция которого заключается в создании стабилизированного напряжения горения газа внутри баллона.

Уровень напряжения в этом случае относительно невысок, чем обеспечивается малое потребление энергии.

Принципиальная схема пускорегулятора

Как уже отмечалось, часто используемой конструкцией является модуль ЭПРА, собранный по двухтактной полумостовой схеме.

Работает такая схема в следующей последовательности:

  • Сетевое напряжение в 220В поступает на диодный мост и фильтр.
  • На выходе фильтра образуется постоянное напряжение в 300-310В.
  • Инверторным модулем наращивается частота напряжения.
  • От инвертора напряжение проходит на симметричный трансформатор.
  • На трансформаторе за счет управляющих ключей формируется необходимый рабочий потенциал для люминесцентной лампы.

Ключи управления, установленные в цепи двух секций первичной и на вторичной обмотке, регулируют требуемую мощность.

Поэтому на вторичной обмотке формируется свой потенциал для каждого этапа работы лампы. Например, при разогреве нитей накала один, в режиме текущей работы другой.

Рассмотрим принципиальную схему полумостового ЭПРА для ламп мощностью до 30 Вт. Здесь сетевое напряжение выпрямляется сборкой из четырех диодов.

Выпрямленное напряжение от диодного моста попадает на конденсатор, где сглаживается по амплитуде, фильтруется от гармоник.

Далее посредством инвертирующей части схемы, собранной на двух ключевых транзисторах (полумост), напряжение, поступившее из сети с частотой 50 Гц, преобразуется в потенциал с более высокой частотой – от 20 кГц.

Он подается уже на клеммы люминесцентной лампы для обеспечения рабочего режима.

Примерно по такому же принципу действует мостовая схема. Разница состоит лишь в том, что в ней используются не два инвертора, а четыре ключевых транзистора. Соответственно, схема несколько усложняется, добавляются дополнительные элементы.

Между тем именно мостовой вариант сборки обеспечивает подключение большого количества ламп (более двух) на одном балласте. Как правило, устройства, собранные по мостовой схеме, рассчитаны на мощность нагрузки от 100 Вт и выше.

Назначение и устройство дросселя

Разрядные лампы, представителем которых является люминесцентная разновидность, нельзя зажечь как обычные, обеспечив электроснабжение. Они попросту не будут работать. Чтобы получить свечение такого типа источника, потребуется дополнительно использовать пуско-регулирующий аппарат.

Назначение балласта в схеме включения

Выходит, что для функционирования люминесцентной лампочки необходимо не только обеспечить протекание тока, но и приложить к ней напряжение.

Поэтому в схеме включения задействуют балласт – сопротивление. Оно включается последовательно с лампой и предназначено для ограничения тока, протекающего через ее электроды.

Его роль могут выполнять различные электротехнические компоненты:

  • в случае постоянного тока – это резисторы;
  • при переменном – дроссель, конденсатор и резистор.

Среди этих приспособлений наиболее удачным вариантом является дроссель. Он обладает реактивным сопротивлением без выделения излишнего тепла. Способен ограничить ток, предотвратив его лавинообразное нарастание при включении в электросеть.

Дроссель не только является неотъемлемым элементом в стартерной схеме включения, он выполняет такие функции:

  • способствует созданию безопасного и достаточного для конкретной лампочки тока, который обеспечивает оперативный разогрев ее электродов при разжигании;
  • импульс повышенного напряжения, образующийся в обмотке, способствует возникновению разряда в колбе люминесцента;
  • обеспечивает стабилизацию разряда при номинальном значении электротока;
  • способствует беспроблемной работе лампочки вопреки отклонениям напряжения, периодически возникающим в сети.

Важное значение для функционирования люминесцентных источников света имеет индуктивность дросселя

Поэтому при покупке этого электромеханического компонента следует обращать внимание на технические параметры, которые должны соответствовать характеристикам лампочки

Из чего состоит пускорегулятор?

Дроссель, используемый в схемах включения лампочек люминесцентного типа, – это не что иное, как намотка провода на сердечнике – катушка индуктивности. Именно ее промышленное исполнение и носит название дросселя в электротехнике, что дословно переводится как «ограничитель».

Дроссель с нужными техническими характеристиками производят в промышленных условиях, поэтому у потребителя не возникнет проблем при подборе нужного варианта, соответствующего параметрам подключаемой лампочки.

Более того, имея навыки сбора различных электротехнических приспособлений, соответствующие комплектующие и электроинструменты, можно попытаться самостоятельно соорудить катушку с нужной индуктивностью.

Дроссель состоит из следующих элементов:

  • проволока в изоляционном материале;
  • сердечник – чаще всего ферритового типа или из прочего материала;
  • заливочная масса, компаунд – в ее состав входят вещества, устойчивые к горению, что обеспечивает дополнительную изоляцию витков обмоточного провода;
  • корпус, в который помещена намотка – его производят из термоустойчивых полимеров.

Наличие последнего элемента зависит от особенностей и характеристик конкретной модели ограничителя тока.

Стартерная схема несовершенна, хотя и показывает отличный результат. Но мерцание лампочки, шумность дросселя и его большие размеры, а также фальшьстарт из-за ненадежного стартера привели к изобретению более совершенной версии пускорегулятора – электронной.

ЭПРА в процессе функционирования способствуют снижению мощности по­терь до 50%, избавляют от миганий лампочки. Их использование позволило уменьшить массу дросселей, а также существенно повысить отдачу осветительного прибора.

Правда стоимость электронного балласта существенно выше ЭМПРА, да и приобретать нужно у производителей с отличной репутацией – таких как Philips, Osram, Tridonic, прочие.

Электронный пускорегулирующий аппарат

Электронный балласт в схеме питания ЛЛ заменил устаревший электромагнитный, улучшив пуск и добавив комфорта человеку. Дело в том, что более старые пусковые устройства потребляли больше энергии, часто издавали гудение, отказывали и портили лампы. К тому же в работе присутствовало мерцание по причине низких частот напряжения. При помощи электронного пускорегулирующего аппарата от этих неприятностей удалось избавиться. Необходимо разобраться, как действует ЭПРА.


Схема ЭПРА

Сначала происходит выпрямление тока, проходящего через диодный мост и при помощи С2 (на схеме ниже) напряжение сглаживается. Обмотки трансформатора (W1, W2, W3), включенные противофазно, нагружают генератор с высокочастотным напряжением, установленный после конденсатора (С2). В параллель к ЛЛ включен конденсатор С4. При поступлении резонансного напряжения происходит пробой газовой среды. Нить накаливания в это время уже разогрета.

После того как розжиг выполнен, показания сопротивления лампы снижаются, вместе с ними падает и напряжение до уровня, достаточного для поддержки свечения. Вся работа ЭПРА по запуску занимает меньше секунды. По такой схеме работают лампы дневного света без стартера.

Конструктивные особенности, а вместе с ними и схема включения люминесцентных ламп постоянно обновляются, изменяясь в лучшую сторону в экономии электроэнергии, уменьшаясь в размерах и увеличиваясь в долговечности работы. Главное – правильная эксплуатация и умение разобраться в огромном ассортименте, предлагаемом производителем. И тогда ЛЛ еще долго не покинут рынок электротехники.

Типовые неисправности — замыкание, перегрев, обрыв

А теперь рассмотрим возможные неисправности электромагнитных дросселей и научимся их (дроссели) проверять. Самые распространенные неисправности ЭмПРА:

  1. Перегрев. Обычно вызывается неправильной эксплуатацией (светильник не имеет вентиляции или стоит в жарком помещении), напряжением сети выше нормального и производственным браком (межвитковое замыкание).
  2. Обрыв обмотки. Может быть вызван перегревом, механическим повреждением или просто производственным браком.
  3. Замыкание. Может быть как межвитковое, так и полное. Причины те же: брак, перегрев, механическое повреждение.

Как проверить электромагнитный дроссель

Сделать это несложно, причем никаких измерительных приборов не потребуется. Достаточно собрать простую схему прямо на коленках, подключив лампу накаливания параллельно стартеру и через дроссель запитанную от розетки:

Итак, собираем схему, включаем. В результате видим:

  1. Лампа не горит. В балласте обрыв.
  2. Горит на полную яркость. Замыкание.
  3. Моргает или горит вполнакала. Балласт, возможно, исправен.

Пусть теперь схема поработает хотя бы с полчаса. Если балласт нагрелся выше 70 градусов Цельсия, то, скорее всего, он имеет межвитковое замыкание. Такой прибор просто не запустит ЛДС, а если и запустит, то из него в скором времени пойдет дым.

Вот и подошла к концу беседа об электромагнитных дросселях. Теперь ты знаешь, для чего они нужны, как устроены и даже сможешь самостоятельно проверить этот простой, но такой необходимый прибор.

Предыдущая
ЛюминесцентныеОсобенности энергосберегающих люминесцентных ламп
Следующая
ЛюминесцентныеСхема подключения и характеристики люминесцентных ламп на 18 Вт

Спасибо, помогло!4Не помогло

Балласт электронного вида

На сегодняшний день наиболее популярным и часто встречаемым видом балласта будет его электронный тип. Поэтому схема подключения электронного дросселя – самая востребованная.

Он имеет вид небольшого блока с выведенными клеммами. Внутри такого блока размещена печатная плата. На ней собрана вся система. По ней можно понять, сколько люминесцентных ламп к ней можно подключить.

Образец включения к одной лампе

Чтобы подсоединить электронный тип ограничителя тока необходимо:

  • первый и второй коннекторы на выходе блока нужно подключить к одной паре контактов экономки;
  • третий и четвертый ведутся к другой паре;
  • на вход подается питание.

Как видим, данный вариант достаточно прост в реализации. С ее помощью можно подключить одну лампу дневного света. Несколько сложнее выглядит вариант, используемый для включения двух источников освещения.

Образец включения к двум экономкам

Система, применяемая для запуска двух устройств дневного света к электронному типу балласта, реализуется следующим образом:

  • дроссель подсоединяют в разрыв цепи питания нитей, с помощью которых осуществляется накаливание экономки;
  • стартеры необходимо вести параллельно к электродам.

Некоторые специалисты вместо стартера предлагают применять обычную кнопку от любого электрического звонка. В данной ситуации подача напряжения на прибор будет осуществляться путем нажатия и дальнейшего удерживания кнопки звонка. После того, как экономка зажегся, кнопку можно отпустить.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
