Паспорт заземляющего устройства: содержание и правила заполнения

Необходимость составить паспорт заземляющего устройства обусловлена законодательно. Согласно нормативным данным ПТЭЭП, паспорт заземляющего контура содержит:

основные технические характеристики устройства;
данные о произведенных проверках надлежащего эксплуатационного состояния системы заземления.

Стандартизация наличия такого документа аргументирована его основной задачей.

Для чего нужен паспорт

В паспорте заземляющего комплекта фиксируются данные об особенностях монтажа защитного заземления электроустановок, ориентированные под структурные характеристики разного типа объектов.

Существует несколько типов систем заземления и технологий его производства. Выбор оптимального варианта осуществляется исходя из анализа различных аспектов (удельное сопротивление разного вида грунтов, климатические изменения сопротивления грунта и т. п.). Используя паспортные данные, специалист сможет подобрать максимально подходящий заземляющий комплект под конкретную схему.

При возникновении некоторых спорных вопросов специализированным органам контроля можно беспроблемно предоставить все зафиксированные данные.

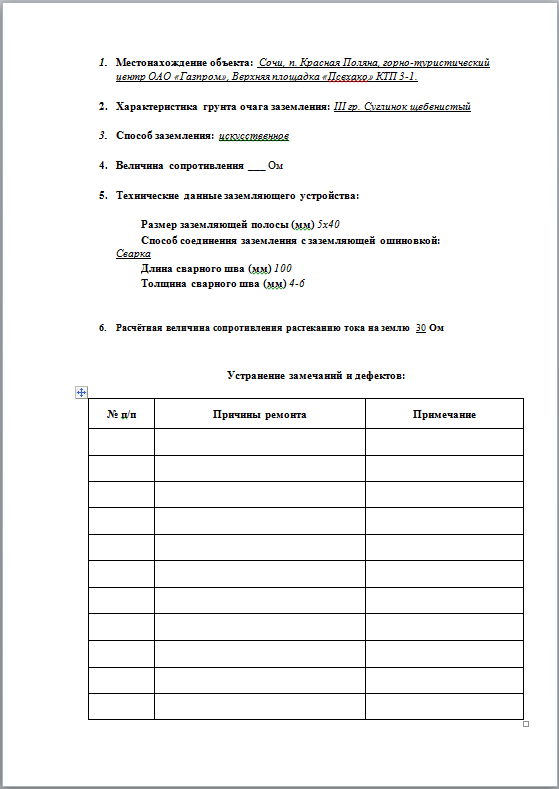

Паспорт на заземление: какие сведения содержит

В документе отображается не только разного рода техническая и расчетно-исследовательская информация о контуре заземления, а и дополнения — это все схемы заземления.

Стандартное структурное содержание паспорта:

Обложка.
Технические параметры устройства.
Значительное количество таблиц. Вносятся следующие табличные данные:
- Материалы о визуальной проверке (данные о коррозии, дефектах и предположения по вариантам устранения неполадок).
- Результаты всех осмотров.
- Описание проведенных ремонтных работ.
- Данные, которые отображены в специальных протоколах и актах. Документы о проведении измерений или испытаний отдельно прилагаются к паспорту.
Дополнительные сведения:
- Данные о возможной связи с аналогичными заземляющими устройствами или различными коммуникациями.
- Дата ввода заземляющего оборудования в эксплуатацию.
- Все основные параметры устройства.
- Сопротивление растекания тока заземлителя.
- Сопротивление грунта и металлосвязи.

Прописываются дополнительные сведения, если есть необходимость в их фиксировании — это не общеобязательно.

Принцип внесения результатов проверки

Осмотр заземления специалистом должен проводиться 1 раз в полгода

Очень важно отображать результат каждой проверки в таблице

Основной момент, на который обращается внимание при проведении такого осмотра, — стойкость заземлителей к коррозии

https://youtube.com/watch?v=-ek69oK84mE

На местах соединения электроустановки с заземляющим устройством не должно быть никаких обрывов. Проверяется контакт всех элементов цепи. Может потребоваться вскрыть грунт для измерения электрического сопротивления устройства и для осмотра состояния заземляющей цепи. Результаты заносятся в соответствующую таблицу. Периодичность подобного осмотра — не реже одного раза в 12 лет.

При обнаружении определенных неисправностей с заземляющим оборудованием специалистами будет начата работа по их устранению. На этом этапе часто применяется переносное заземление.

Паспорт для переносной модели

Посредством переносной модели заземления реализуется безопасность производства электромонтажных или ремонтных работ на выключенном электрическом оборудовании. Все подобные устройства соответствуют ГОСТу.

Законодательно утверждено требование по оформлению паспорта на такие аппараты. Структура технического документа переносной модели очень похожа с аналогичным документом электрического оборудования.

Стандартизация паспортных данных переносной модели заземления:

технические параметры и характеристики устройства;
данные о приемке изделия;
разрешения на его эксплуатацию;
гарантии производителя устройства;
условия его хранения;
меры безопасности во время работы с ним.

При правильном устройстве такая переносная модель заземляющего оборудования — основное средство защиты во время работ с электроустановками в цепях без постоянных ЗУ (до 1кВ).

Вся техническая документация по защите электрифицируемого объекта составляется с учетом профильных норм и правил. Ответственный подход к проектированию, электромонтажу заземления и надлежащему документальному фиксированию результатов таких работ послужит гарантией максимального уровня безопасности для элементов электрической сети и ее пользователей.

паспорт заземляющее устройство

Переносная модель

Данный вид заземления используют для обеспечения безопасности при осуществлении работ на электрическом оборудовании, которое находится в выключенном состоянии. Его также применяют на тех частях устройства, по которым должен идти ток, но на время работ он отключен. Абсолютно все переносные аппараты строго соответствуют ГОСТу.

К переносному заземлению также оформляется паспорт. В нем содержится информация о технических характеристиках изделия, сведения о его приемке и разрешение на эксплуатацию, гарантии изготовителя, а также условия хранения и меры безопасности при обращении с устройством. По сути, этот документ схож с любым другим паспортом электрического изделия.

1. НАЗНАЧЕНИЕ

1.1. Молниезащита предназначена для защиты оборудования, размещаемого на мачте, от ударов молний путём приёма и отведения разрядов в землю.

2. ОПИСАНИЕ КОНСТРУКЦИИ

2.1. Молниезащита состоит из 2-х частей: молниеприёмная часть, заземляющая часть.

Молниеприёмная часть-это приёмник и токоотвод.

2.2 Молниеприёмник представляем собой стальной стержень длинной до 2 м, который крепится на мачте при помощи изолирующих (токонепроводящих) кронштейнов. Молниеприёмник соединяется с токоотводом при помощи специальных зажимов (или резьбовых соединений), обработанных токопроводящей пастой для повышения качества соединения.

2.3. Токоотвод представляет собой изолированный стержневой проводник (изолированный провод), который соединяется с заземляющей частью (система заземления).

Рис.1. Молниезащита мачты с оборудованием

3. КОМПЛЕКТНОСТЬ

3.1. Приёмная часть Наименование	Кол-во шт.
Молниеприёмник L=2м
Кронштейн изолирующий с креплениями в комплекте
Токоотвод изолированный с медным стержнем d=8-10мм (длинна подбирается в зависимости от высоты мачты)
Стяжка для токоотвода
Изолятор для растяжки заземления
Зажим универсальный из оцинкованной стали (электрод/полоса/прут)

Молниезащита может поставляться как системой заземления, так и без нёё.

4. ПОРЯДОК УСТАНОВКИ

4.1. Собрать и закрепить на мачте молниеприёмник, согласно схеме на рис.2.

4.2. Соединить молниеприёмник (1) с токоотводом (3) при помощи зажима (6) с использованием токопроводящей пасты.

4.3. Растяжку верхнего уровня мачты, располагаемую со стороны молниеприёмника соединить с мачтой через изолятор (5) (в разрыв тросовой оттяжки, как проводника).

4.4. Токоотвод (6) закрепить на растяжке при помощи хомутов-стяжек кабельных (4).

4.5. Установить и закрепить мачту.

4.6. Соединить токоотвод (3) с системой заземления.

5. УХОД

Смазывать все резьбовые соединения консистентной смазкой не реже 1 раза в год.

6.ХРАНЕНИЕ УПАКОВКА ТРАНСПОРТИРОВКА

Молниезащита должна храниться в таре изготовителя.

Хранение в упакованном состоянии допускается в оборудованных складских помещениях при относительной влажности воздуха не выше 75% и отсутствии паров кислот и щелочей.

Молниезащита в упакованном виде может транспортироваться любим видом транспорта.

7. ГАРАНИТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок службы молниезащиты один год со дня установки (ввода в эксплуатацию), но не более 18 месяцев со дня изготовления.

8. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ

Молниезащита соответствует требованиям конструкторской документации и признана годной для эксплуатации.

Большинство людей, которые не очень разбираются в электричестве, не понимают важности установки системы отвода тока, производимого атмосферными явлениями. А как заполнять паспорт на молниезащиту, вообще мало кому известно. Между тем, этот документ является важным условием обеспечения безопасности любого объекта

Между тем, этот документ является важным условием обеспечения безопасности любого объекта

В соответствии с ГОСТом Р МЭК 62305-2-2010 устройство грозозащиты для зданий и сооружений осуществляется в обязательном порядке. Стоит отметить, что это касается как жилых, так и промышленных объектов. Важным условием также считается правильный выбор категории. От этого фактора напрямую зависит безопасность сооружения. В любом случае устройство молниезащиты состоит из определенных элементов. Это приемник, заземляющие приспособления и грозоотвод. Правильный и грамотный монтаж системы обеспечивает бесперебойное функционирование.

Что такое и для чего необходимы молниезащита и заземление

Атмосферное электричество опасно своей непредсказуемостью. На земном шаре ежегодно происходит до 16 миллионов гроз, то есть около 44 тысяч за день. В результате прямого удара молнии может произойти разрушение зданий, пожары, гибель находящихся на этих объектах или в опасной близости людей. Также следствием может стать отказ или повреждение оборудования.

Разряд молнии в месте пробоя равен приблизительно 30 кВ на 1 см. Молния всегда попадает в то место, где заряженным электронам легче распространяться. Поэтому металлическое острие громоотвода будет скапливать разряды молний, для которых это самый простой путь.

Наиболее молниеопасным периодом года в Российской Федерации является летний сезон, в основном – июль. Как правило, в июле грозы наиболее часты, так как увеличивается высота облаков до 12-14 км над землей, и из-за этого усиливается заряд между ними.

Типы молниезащиты

Устройства молниезащиты (МЗ) являются способом защиты объектов инфраструктуры, которые предназначены для нейтрализации грозового разряда.

Грозовые разряды, которые мы видим в окне, являются уже обратным ходом молнии. Структура МЗ напоминает собой кольцо. Прямой удар – это непосредственный контакт канала молнии со зданием или сооружением , сопровождающийся протеканием через него тока.

Есть и вторичное поражение, связанное с наведением потенциалов на металлических элементах конструкции, оборудования, в незамкнутых металлических контурах, вызванное близкими разрядами молнии и создающее опасность искрения внутри защищаемого объекта.

Занос высокого потенциала — перенесение в защищаемое здание или сооружение по протяженным металлическим коммуникациям (подземным, наземным и надземным трубопроводам, кабелям и т.п.) электрических потенциалов, возникающих при прямых и близких ударах молнии и создающих опасность искрения внутри защищаемого объекта.

Паспорт молниезащиты

Что это такое паспорт молниезащиты?

Паспорт молниезащиты – это документ, который передается Заказчику (владельцу здания или сооружения) от монтажной или осуществляющей проверку (контрольные испытания) системы молниезащиты и заземления организации, с данными визуального контроля, проверок и замеров элементов системы на предмет соответствия их требованиям проекта и нормативных документов (базовых РД 34.21.122-87, СО 153-34.21.122-2003 и других). Эта организация должна иметь аттестованную электрическую лабораторию и необходимые для контроля и проверки приборы, поверенные должным образом.

Когда необходима паспортизация?

Ее проводят во время приёмо-сдаточных работ, сличительных или контрольных испытаниях, а также по истечении определенного срока службы на соответствие эксплуатационным характеристикам.

Документ в последнее время требуют представители инспектирующих ведомств, в особенности пожарный и газовый надзор.

Что включает в себя документ

Паспорт молниезащиты содержит следующие блоки:

Титульный лист
Протокол №1 визуального осмотра
Протокол № 2 проверки переходных сопротивлений элементов системы молниезащиты
Протокол №3 проверки сопротивлений заземлителей и заземляющих устройств
Схемы с обозначением контрольных точек измерений

Обязательно прикладываются копии свидетельства о регистрации (аттестации) электролаборатории и поверочные свидетельства на контрольно-измерительные приборы, которыми производились измерения.

На всех протоколах и титульном листе обязательно расписываются ответственный ИТР и руководитель электролаборатории.

Как заполнять протоколы измерений

Протокол визуального контроля

Включает следующие отметки:

Соответствие монтажа проектной документации Соответствие требованиям нормативной документации в разрезе молниеприемная часть, токоотводы, заземляющее устройство с указанием конкретных пунктов правил Выявленные нарушения или замечания, не мешающие эксплуатации, но на которые требуется обратить внимание Общие заключение о дальнейшей эксплуатации или приемки

Протокол проверки переходных сопротивлений

Замеры делают, двигаясь от молниеприемной части к заземлителю, в местах соединений проводника с молниеприемниками, с металлическими элементами здания и арматурой, а также между собой. Обычно это места сварки или установки соединителей, держателей, клемм и других элементов крепления.

Необходимо обязательно указать:

цель испытаний (приемно-сдаточные, сличительные, контрольные испытания, эксплуатационные, для целей сертификации)
климатические условия (температуру, влажность воздуха, атмосферное давление)

В результате в таблице указывают места проведения замеров и элементы системы для которых они производились, количество однотипных точек и собственно значение сопротивления.

Обязательно далее следует информация о приборе, которым производилась проверка (тип, заводской номер, метрологические характеристики, даты поверок, номер аттестата и орган, его выдавший).

Протокол проверки сопротивления заземляющего устройства

Кроме цели и параметров внешних условий, как в предыдущем пункте, при измерении обязательно вносят следующую информацию:

Вид и характер грунта
Удельное сопротивление грунта
Номинальное напряжение электроустановки
Режим нейтрали

Результаты измерений заносят в таблицу:

Место измерения с указанием точки измерения на схеме
Измеренное значение сопротивления
Коэффициент сезонности
Приведенное окончательное значение сопротивление

На основании данных измерений делаются выводы и заключение о соответствии полученных значений требованиям нормативов.

Как и в предыдущем протоколе заполняется таблица с параметрами измерительных приборов.

Сопротивление заземления молниезащиты

Сравнивается удельное сопротивление различных грунтов. Как конфигурация заземлителя и параметр почвы влияют на качество заземления молниезащиты? Какие требования предъявляют к заземлителям.

Состав системы молниезащиты по стандартам IEC (МЭК)

Кратко о том, что входит в состав комплекса мероприятий по защите от молний и гроз по мнению Международной электротехнической комиссии, а также взаимосвязанные решения в области внешней и внутренней молниезащиты.

Требования к элементам внешней молниезащиты

Какие испытания проходят элементы молниеприемные системы, соединительные компоненты, проводники, заземляющие электроды? Описание методик проверки, имитирующих воздействие естественных атмосферных условий и воздействие коррозии на компоненты.

Особенности составления паспорта контура заземления

Однако, при составлении паспорта контура заземления необходимо учитывать ряд особенностей:

1. Анализ геологических условий

Особое внимание следует уделить геологическим условиям местности, на которой расположено здание или сооружение. В зависимости от типа грунта, необходимо определить методы и параметры заземления, чтобы обеспечить эффективную работу и безопасность системы

2. Наличие дополнительных источников электрического тока. При составлении паспорта контура заземления следует учитывать присутствие дополнительных источников электрического тока, таких как трубопроводы, связанные с системой газа или воды. Это может повлиять на параметры заземления и требовать применения специальных мер для обеспечения безопасности.

3. Варианты устройства контура заземления. В зависимости от типа здания или сооружения, а также геологических условиях, требуемый контур заземления может иметь различные варианты устройства. Например, это может быть полная контурная заземляющая сеть, петлевая заземляющая сеть или отдельные заземляющие устройства для различных участков здания.

Составление паспорта контура заземления – ответственная задача, которая требует знания нормативных требований и учета ряда факторов. Правильное составление паспорта контура заземления позволяет обеспечить безопасность электроустановок и эффективное использование электроэнергии.

Анализ геологических условий

При анализе геологических условий необходимо учитывать наличие водоносных слоев, грунтовых вод и особенности геологического состава. Например, наличие водоносных слоев может привести к повышенной влажности грунта, что может ухудшить электрическую проводимость и эффективность заземляющего устройства.

Также важно учитывать особенности грунта — его состав, плотность и проводимость. Не все грунты являются одинаково хорошими проводниками электричества, поэтому необходимо анализировать показатели проводимости и соответствующим образом выбирать и организовывать заземляющие устройства

Важно также учитывать наличие геологических разломов и трещин, которые могут привести к искажению потенциала земли и необходимости принятия дополнительных мер для обеспечения надежного заземления. Таким образом, анализ геологических условий является неотъемлемой частью составления паспорта контура заземления

Использование данной информации позволяет учесть особенности грунта и геологии местности, что в свою очередь позволяет создать эффективное заземляющее устройство и обеспечить безопасность работников

Таким образом, анализ геологических условий является неотъемлемой частью составления паспорта контура заземления. Использование данной информации позволяет учесть особенности грунта и геологии местности, что в свою очередь позволяет создать эффективное заземляющее устройство и обеспечить безопасность работников.

Паспорт для переносной модели

Стандартизация паспортных данных переносной модели заземления:

технические параметры и характеристики устройства;
данные о приемке изделия;
разрешения на его эксплуатацию;
гарантии производителя устройства;
условия его хранения;
меры безопасности во время работы с ним.

При правильном устройстве такая переносная модель заземляющего оборудования – основное средство защиты во время работ с электроустановками в цепях без постоянных ЗУ (до 1кВ).

Документация на любую электроустановку включает чертеж заземляющего устройства (заземления), точное описание всех его частей и сопротивление, рассчитанное для конкретных условий работы. Правила эксплуатации электроустановок (ПТЭЭП) требуют, чтобы на любое заземление был заведен паспорт. Какую же информацию заносят в паспорт контура заземления, и как его правильно заполнять?

Активная молниезащита

Помимо традиционных внешних систем, в настоящее время получила распространение активная МЗ – установка с системой упреждающей стриммерной эмиссии.

Принцип работы основан на упреждении удара молнии посредством формирования собственного искусственного стримера, который направляется навстречу лидеру молнии. Добиться такого эффекта можно, например, с помощью установки параллельной цепочки конденсаторов и разрядников.

Если лидер молнии приблизится к такому молниеприемнику, произойдет рост напряженности электрического поля и пробой разрядников, возникает искровой разряд. Воздух вокруг ионизируется, что способствует появлению восходящих стримеров, причем с опережением подхода нисходящего лидера. Такой интервал опережения является основной характеристикой установки и указывается в ее паспорте.

Так действует активная система в общих чертах. Производители утверждают, что охранительная зона таких устройств значительно превышает традиционную систему внешней МЗ (стержень Франклина). Однако в настоящее время нет надежных доказательств большей эффективности этой системы перед традиционной.

Оформление паспорта молниезащиты

Специалисты компании проведут контур заземления и выдадут паспорт. Опытные сотрудники давно выполняют подобные операции. К их главным задачам относится:

осуществление всех требуемых измерений;
изготовление проекта молниеотвода, который будет согласован с заказчиком;
монтаж конструкции, приносящей должный результат;
согласование установки с соответствующими органами.

Измерения, содержащиеся в паспорте, будут фиксировать текущее состояние дел. Так, например, осуществляться защита может и при помощи специфических приспособлений, например мачты. Такой вариант больше подойдет для сельской местности. Все порты между собой будут надежно соединены, что сделает конструкцию устойчивой даже к самым серьезным угрозам.

Образец заполнения паспорта молиниезащиты, его форму и текст заявления можно скачать на нашем сайте. В основном используется стандартный формат, однако он может быть дополнен некоторыми специфическими пунктами.

В «Алеф-Эм» работают только опытные сотрудники, которые применяют самое современное оборудование, что является гарантией качественного и долговечного результата. Молниезащитный паспорт включает в себя:

план расположения устройства;
данные о дате установке;
информацию о специфике заземлителей;
показатель коррозии;
отчет о проведенных работах и тестах;
величину сопротивления;
схемы заземляющих приборов.

Специалист вносит данные и о проведенных работах, и какие неисправности были устранены (если таковые имелись). Более детальную информацию можно найти в материале «Документальное оформление молниезащиты ». На сайте есть файл PDF, где указаны цены всех товаров и услуг.

Осуществление работ позволит улучшить безопасность энергообъекта.

Обращайтесь к профессионалам, в «Алеф-Эм» – индивидуальный подход к каждому клиенту. Благодаря этому всегда есть возможность получить именно то, что Вам нужно.

Для вызова опытного мастера достаточно позвонить по указанным телефонам. Вам ответят на все имеющиеся вопросы. Мы используем приборы как с загранпаспортом, так и лучшую отечественную продукцию.

Документы о проведении измерений или испытаний отдельно прилагаются к паспорту.

Дополнительные сведения:

Данные о возможной связи с аналогичными заземляющими устройствами или различными коммуникациями.
Дата ввода заземляющего оборудования в эксплуатацию.
Все основные параметры устройства.
Сопротивление растекания тока заземлителя.
Сопротивление грунта и металлосвязи.

Прописываются дополнительные сведения, если есть необходимость в их фиксировании – это не общеобязательно. Форма паспорта заземляющего устройства Существует стандартизация форм внесения данных для различной технической документации. Для заземляющего устройства законодательно закреплена форма 24. Указывается дата начала эксплуатации и тип электроустановки.

Какую информацию содержит паспорт заземляющего устройства и как его заполнять
