Использование обогрева теплицы: основные варианты
Систем отопления зимней теплицы представлено на рынке множество и, как всегда, перед приобретением остро встает вопрос выбора. Прежде чем начать монтировать какой-либо вид обогрева теплицы, необходимо предпринять все возможные действия для предотвращения тепловых потерь и максимального сохранения естественного обогрева солнечной энергией.
Рассмотрим некоторые виды обогрева теплиц:
- Электрическое отопление, легко монтируемое с помощью электрического кабеля, инфракрасной пленки или кабельных матов.
- Водяное отопление с трудоемким процессом монтажа, включающим подготовку бетонного основания, прокладку теплоизоляционного слоя, укладку труб, заливку бетонного слоя с армированной сеткой и наконец, засыпку плодородной почвой. Монтаж такого варианта системы отопления рекомендуется делать специалистам.
- Воздушное отопление с использованием любого вида отопительно-вентиляционных устройств, которые обязательно монтируют на заранее подготовленный фундамент, подача воздуха происходит вверх или по перфорированным полиэтиленовым рукавам, которые устанавливаются обычно в нижней части теплиц.
- Инфракрасное отопление с помощью излучателей, легко монтируемых на каркасе теплицы или парника, создает разные температурные области в пределах одной теплицы.
Можно установить в теплице также комбинированное отопление, которое интегрирует в себе отдельно взятые функции выше перечисленных способов, например, прокладываются трубы в почве теплицы, по которым принудительно направляется горячая вода или теплый воздух. Для подогрева воздуха или воды используются любые нагревательные устройства. При установке оборудования для обогрева теплицы или парника, обогревательные элементы и устройство фиксации температуры располагают как можно ближе к грунтовой зоне.
Если теплица смешанного типа, то рационально построить зональный обогрев, который позволяет иметь индивидуальные показатели для конкретного вида растений. Выбрать подходящий способ обогрева теплицы поможет собственный скрупулезный расчет и отзывы хозяев, использующих один из видов обогрева. Отапливаемую теплицу построить желают многие.
Популярные методы отопления без открытого огня
Применение открытого огня имеет некоторые ограничения, так как происходит выделение отходов горения, а также необходимо соблюдать противопожарные меры. Поэтому часто используют другие способы для выделения тепла в помещение теплицы.
Применение электрических приборов
Использование электричества для отопления теплицы зимой является самым дорогим способом. Однако он и наиболее простой, так как работы по монтажу такого обогрева включают только подведение электропроводки и установку приборов.
Применение несложных систем автоматизации освобождает человека от необходимости участии в постоянном контроле микроклимата.
Схема подключения нескольких обогревателей через терморегулятор достаточно проста. Единственной проблемой может стать отключение электроэнергии, поэтому нужно предусмотреть подключение дополнительных источников питания (+)
Электрическое отопление теплицы может быть выполнено с применением следующих приборов:
Калорифер. Наиболее простой и дешевый прибор, который можно сделать самостоятельно.
Конвектор. Наличие вентилятора позволяет помимо нагрева воздуха осуществить его равномерное распределение по теплице.

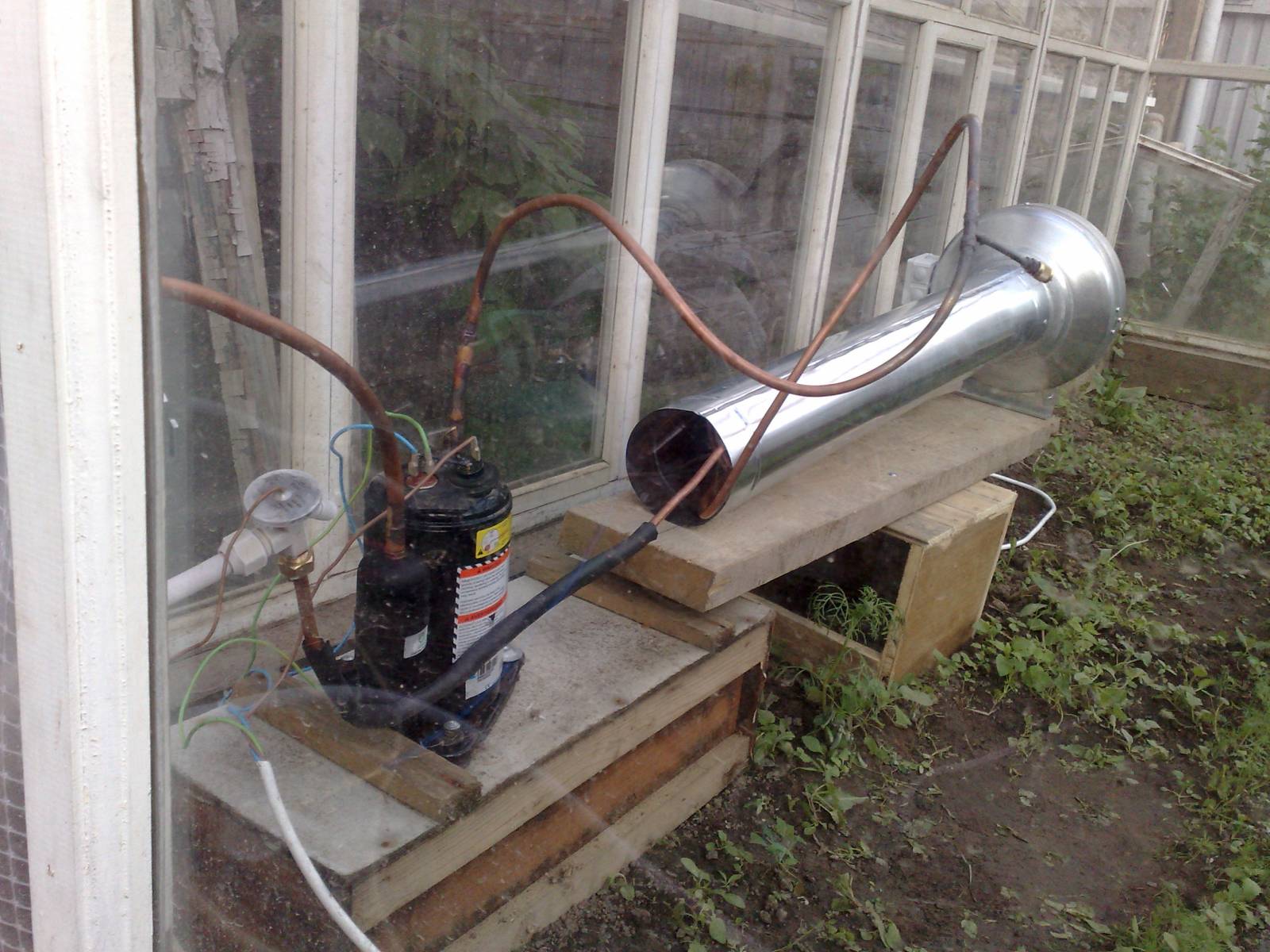

Тепловой насос. Мощный прибор для нагрева воздуха в теплицах большого объема, который часто для распределения тепла используют в совокупности с системой воздуховодов. Для обогрева компактного помещения можно сделать тепловой насос самостоятельно.

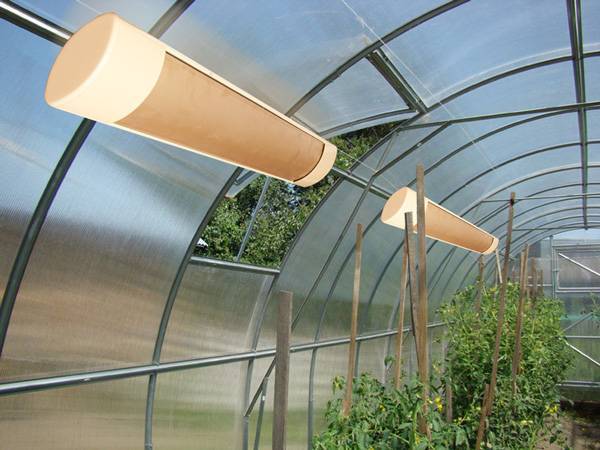

Инфракрасные лампы. Специфика работы таких устройств заключается в нагреве поверхности, на которую попадает излучение. Таким образом, можно выровнять вертикальный градиент температуры в помещении без применения воздухооборота.
Греющий кабель. Его используют для нагрева локальных областей в теплице.
В случае небольших размеров помещения применение электрообогрева оправдано по причине его простоты и безопасности. В больших и промышленных теплицах целесообразно применять другие способы.
Греющий кабель хорошо подходит для обогрева грунта. Максимальная его температура не высока, поэтому эффекта выжигания почвы с потерей ее качеств можно не опасаться
Выделение тепла биохимическим способом
Одним из интересных способов отопления является внесение в почву неперегнившего органического удобрения – навоза животных или помета птиц. В результате биохимической реакции происходит выделение большого количества энергии, которое увеличивает температуру плодородного слоя и воздуха внутри помещения.
При гниении навоза происходит выделение углекислого газа, метана, а также небольшого количество водорода и сероводорода. Также навоз обладает специфическим запахом. Все это накладывает определенные ограничения на его применение, связанные с необходимостью проветривания помещения.
Зимой, а также при длительных похолоданиях весной и осенью интенсивный воздухообмен нежелателен. В этом случае на восстановление теплового баланса после проветривания может потребоваться значительно большее количество энергии, чем было выделено в результате процесса гниения навоза.
Применение такого «биологического» способа обогрева земли и воздуха оправдано поздней весной, когда проветривание происходит при положительных дневных температурах.
Варианты отопления теплиц
Существует различные способы отопления зимней теплицы: газовый, воздушный, водяной, печной, электрический.
Все эти способы обладают определенными преимуществами и недостатками, поэтому нужно рассмотреть все системы.
К примеру, не нужно сложные дорогостоящие системы отопления, подходящие для промышленных помещений, устанавливать в небольших теплицах.
Видео:
Лишь правильный расчет позволит получить правильное распределение тепла.
Как уже было сказано, только правильный расчет обеспечит качественный обогрев зимней теплицы. Расчет необходим для определения объема системы отопления, мощности котлов и количества радиаторов.
Отопление теплицы из поликарбоната требует делать расчет заранее и аккуратно.
Расчет производится на основе таких показателей, как параметры конструкции, температура окружающей среды. Произведя расчет, можно подобрать нужный способ обогрева.
В итоге получится отапливаемая теплица даже зимней порой, когда земле и растениям необходимо тепло.

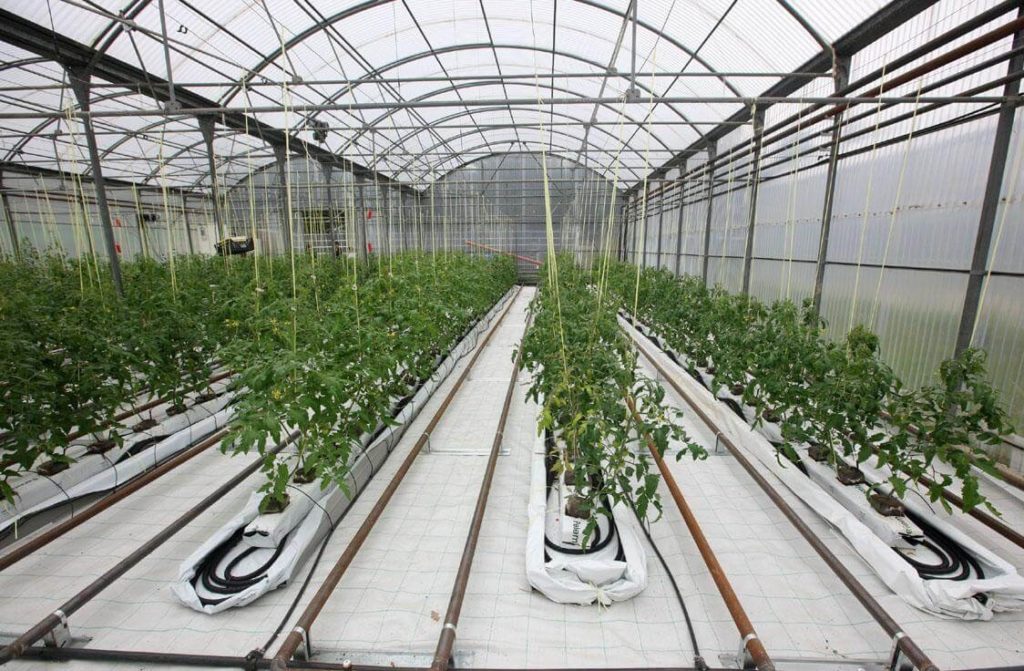

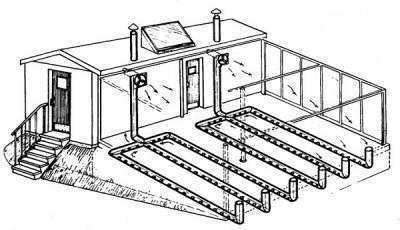

Обогрев обеспечивается горячей водой, протекающей по трубопроводу, расположенному в земле.
Данная отопительная система представляет собой замкнутое расположение труб, в которых вода циркулирует до остывания, а затем попадает в котлы для нагрева.
Цикл с котлом повторяется до тех пор, пока не выключится система.
Водяной способ имеет свои недостатки: медленное прогревание труб, дорогие котлы, постоянный контроль.
Основной составляющей водяной системы является котел, в котором вода нагревается, а затем подается в трубы с помощью насоса. Трубы устанавливаются пластиковые, медные и стальные.
Для обогрева грунта пластиковые трубы подходят идеально.
При инфракрасном обогреве зимней теплицы обогрев может осуществляться инфракрасной лампой и инфракрасным обогревателем.
Отопление теплицы инфракрасным обогревателем имеет следующие преимущества:
- Высокая интенсивность теплоотдачи;
- Производится обогрев только грунта и растений, при этом не нагревается воздух;
- Экономичность, так как обогреватель работает не постоянно – он включается в тот момент, когда нужно поддержать определенную температуру. Для этого можно установить терморегулятор, который будет контролировать нужную температуру.
Дополнительным плюсом является безопасность инфракрасных лучей для людей и растений, так как создаются естественные климатические условия для выращивания растений.
В данном случае важным моментом является грамотный расчет необходимой мощности обогрева.
Следующий вид отопления – воздушное, основой которого являются котлы. Теплоносителем здесь является воздух.
Работа осуществляется по следующему принципу: воздух нагревается между котлом и топкой и затем распределяется по воздуховодам. такое отопление подходит и для промышленных масштабов.
Нагрев почвы осуществляется теплым воздухом, который поступает из полиэтиленовых рукавов, выложенных по периметру тепличной конструкции.
Такой вид отопления обладает высокой скоростью обогрева, независимо от площади.
Отопление дровами зимней теплицы считается одним из недорогих вариантов.
Отопление теплицы дровами имеет следующие достоинства: быстрый нагрев помещения, поддержание температуры на требуемом уровне в течение долгого времени, экономичность.
Часто используется обогрев солнечными аккумуляторами, при котором происходит накопление солнечной энергии, способной поддерживать необходимую температуру.
Видео:
Система отопления газом обладает стабильной подачей, но недостатком является выработка углеводорода, который вредит растениям, поэтому рекомендуется проветривать теплицу.
Устройство системы отопления газом зависит от частоты использования.
Так, например, если отопление будет включаться на непродолжительное время, то можно использовать баллоны без проведения трубопроводов.
Для устранения отходов горения устанавливается вытяжка, которая также предотвращает выделение газа в воздух.

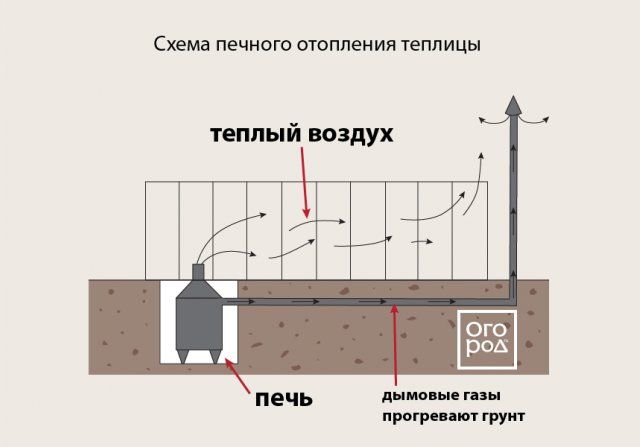

Можно организовать печной обогрев зимней теплицы, который по сравнению с электрическим является более экономичным. Использование печи отлично подходит для отопления теплицы из поликарбоната.
Топку печи можно осуществлять дровами. Строительство печи можно выполнить своими руками без значительных финансовых затрат. Выбор печи стоит проводить, основываясь на масштабах теплицы.
С пиролизным котлом система отопления будет более совершенной.
Устройство солнечного вегетария
Уникальность этой конструкции состоит в том, что она не требует устройства дополнительного отопления для выращивания теплолюбивых растений при условии, что температура воздуха за стенами теплицы не опускается ниже -15 градусов. В регионах с более сильными морозами теплица солнечная или не используется в самые холодные месяцы, либо в ней устанавливается отопление(см.Отопление теплицы своими руками: практикум). Такой эффект достигается за счет особенностей самой конструкции и оборудованной в ней системы циркуляции воздуха, о которой подробнее будет рассказано ниже. Эта же система позволяет обходиться без проветривания, а также снизить частоту и интенсивность полива.
Конструктивные особенности сооружения
На первый взгляд это обычная теплица с плоской односкатной крышей, одна из сторон ее непрозрачна или является стеной капитального сооружения, к которому примыкает укрытие.Но при ближайшем рассмотрении обнаруживаются следующие особенности:
- Теплица всегда расположена строго по направлению север-юг;
- Она имеет уклон по направлению к югу, составляющий от 15 до 40 градусов в зависимости от географической широты и высоты стояния солнца в зимние месяцы;
- Капитальной всегда делается северная стена, которая выполняет функцию светоотражателя и потому отделывается изнутри фольгой или покрывается белой краской;
Фольгированное покрытие отражают лучи внутрь теплицы
Грядки(см.Грядки в теплице: как расположить и обустроить, чтобы получить хороший урожай) устраиваются в виде ступеней, укрепленных высокими бордюрами из досок, кирпича или другого подручного материала, между ними располагаются проходы.
Фото ступенчатых грядок
Стенки теплицы также располагаются не перпендикулярно земле, а под углом. Это позволяет уменьшить отражение солнечных лучей, особенно в период с осени по раннюю весну – при низком солнцестоянии, в результате чего в неё проникает больше энергии.
Система циркуляции воздуха
Самый интересный вопрос – как в такой теплице удается обходиться без различных систем отопления в холодное время года? Ведь, если верить тем, кто уже знаком с солнечными вегетариями, при ночных заморозках в -15 градусов температура в них не опускается ниже +12. Этого вполне достаточно для того, чтобы круглый год выращивать если не томаты и огурцы, то зелень в теплице. Секрет заключается в работе системы воздухообмена. Для начала расскажем, как она устроена.Под всей площадью теплицы на глубине около 30 см укладываются трубы с перфорацией по донной части:
- Расстояние между трубами 50-60 см;
- Шаг между отверстиями в трубе 10-15 см;
- Диаметр отверстий 7-8 мм.
Трубы, как и вся поверхность, располагаются под уклоном. Их нижние окончания, служащие воздухозаборниками, выводятся вверх, чтобы они выступали над поверхностью почвы, и закрываются мелкой сеткой или решеткой от попадания мусора.
Воздухозаборники выступают над поверхностью на 15-20 см
В верхней же части объединяются в общий коллектор, от которого в толще капитальной стены идет вверх вертикальная труба, выходящая на крышу вегетария. Она проходит через регулировочную камеру, расположенную в полутора метрах от поверхности, с электрическим вентилятором и двумя заглушками – внизу и вверху.
Как видите, инструкция по устройству системы предельно проста – ничего сложного делать не придется. В дополнение нужно сказать, что трубы лучше использовать тонкостенные, и укладывать их на подушку из керамзита толщиной 15-20 см.
Схема системы воздухообмена
Цена такого оборудования значительно ниже, чем отопительного, к тому же, оно не потребует подключения к дорогостоящим энергоносителям и частично заменит собой систему полива.Теперь самое интересное – как оно работает:
- Днем солнечные лучи прогревают воздух и почву в теплице. Температура в ней даже при отрицательных её значениях за пределами укрытия достигает 18-20 градусов за счет правильного расположения и особенностей конструкции.
- Вентиляторы нагнетают теплый воздух в трубы через воздухозаборники. Проходя по ним, он остывает, попутно отдавая влагу, конденсирующуюся на внутренних стенках. Через дренажные отверстия в донной части труб она вытекает на слой керамзита и равномерно распределяется в почве под грядками.
- Охлажденный воздух возвращается в теплицу, не теряя углекислого газа и азота, жизненно необходимых растениям для питания.
В результате имеем: поддержание температурного баланса, воздухообмен без проветривания, автономное капельное орошение и обеспечение растений питательными веществами без внесения лишних удобрений.
Из всего сказанного понятно, что сборка теплицы такого типа – дело выгодное, особенно при желании использовать её в холодное время года. Осталось узнать, как это сделать.
Дешевое отопление для теплицы. Самоё дешёвое и эффективное отопление теплицы в межсезонье
Садоводы и огородники не по наслышке знакомы с заморозками в межсезонье. Если теплица не отапливается электричеством, приходится прибегать к дополнительным средствам защиты рассады от гибели. Одним из простейших и в то же время эффективных средств, имеющих право на существование, является отопление теплицы жидкой свечой. Пожалуй, это самый старый и самый простой способ помочь рассаде пережить заморозки. Сделать свечу не составляет никакого труда; её эффективность достаточно высокая, а себестоимость — крайне дешёвая.
Для создания жидкой свечи вам понадобится:
- максимально тонкая свеча с максимально толстым фитилем из натурального воска;
- подсолнечное масло (масло должно быть не самым дешевым, иначе на фитиле будет образовываться нагар);
- любая стеклянная/железная ёмкость (банка, стакан и пр.);
- для надёжной фиксации — алебастр (или любая другая строительная смесь).
Приступаем к созданию свечи:

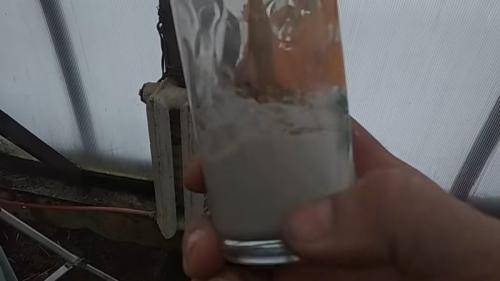

1. На дно ёмкости выливаем алебастр или любую другую строительную смесь, подходящую для этой цели. Это необходимо для того, чтобы зафиксировать свечу в стакане/банке. В дальнейшем, когда свеча догорит, можно налить тёплой воды, вынуть свечу и вставить новую. Таким образом, действие с алебастром является одноразовым.
Youtube | АНДЕРТАЛЕЦ
2. Как только алебастр немного затвердеет, вставляем свечу и ждём максимального затвердения. Следом доливаем подсолнечное масло до верха. Не берите слишком дешёвое масло, поскольку фитиль от него может покрываться нагаром и иметь неприятный запах (или даже потухнуть).
Youtube | АНДЕРТАЛЕЦ
Youtube | АНДЕРТАЛЕЦ
3. Далее такую свечу можно просто оставить на столе или же поставить в ведро с просверленными отверстиями по периметру. Два-три таких ведра с жидкими свечами способны обогреть небольшую теплицу в период межсезонного заморозка. Кстати, для экономии средств можно сделать, которая будет гореть более 100 часов.
Особенности функционирования теплого пола в теплице
При обустройстве в теплице тёплых полов, нужно знать, что земля будет подсыхать снизу вверх. Поэтому, следует вовремя производить поливку. Защитой почвы от испарения является мульчирование — покрытие земли слоем органических остатков. Оптимальное решение — применение капельного полива и мульчирования. Лишь такой вариант обеспечит растение достаточной влагой.
Кроме того, важно чтобы вода для полива не была чрезмерно горячей. Сегодня греющие полы часто используются как в промышленных теплицах, так и в домашних небольших парниках
Они обеспечивают прогрев воздуха, и держат корневую систему в тепле. Обустройство нагревательного пола в теплице позволит повысить урожайность, и осуществлять выращивание овощных культур в любое время года.
Тёплый грунт в Теплице
Как снизить теплопотери зимой
Зимой всегда есть риск тепловых потерь. Даже в надёжном сооружении возникают потери тепла. При этом, лампа для обогрева, гелиоколлектор или печь работают исправно. Нужно выяснить причину и устранить её.
Чаще всего потеря тепла возникает при повреждении одного из поликарбонатных листов. На нём могут образоваться небольшие трещины. Вначале их почти не видно, но со временем они увеличиваются из-за перепадов температуры. Владельцу надо тщательно осмотреть всю тепличку и устранить повреждения. Стеклянная обшивка тоже может потрескаться. Холод проникает в углы с недостаточной изоляцией либо через повреждённые балки.
Потеря тепла бывает из-за того, что истёк срок службы фундамента. Основание из дерева приходит в негодность спустя пять лет после установки. Если после осмотра купола выяснилось, что он не повреждён, придётся вскрывать основание. Когда беда случается зимой, основу утепляют, а весной приступают к капитальному ремонту.
Как сделать теплицу из пластиковых труб своими руками
В магазинах для садоводов можно найти любую готовую теплицу, но она не всегда соответствует пожеланиям людей. По этой…
Потери тепла происходят и из-за сильных морозов. В этом случае парник сразу же утепляют. Конструкция из поликарбоната удобна тем, что её купол всегда можно покрыть ещё одним слоем материала. Внезапные теплопотери можно предотвратить. Необходимо раз в шесть месяцев проводить профилактические работы.
Иногда огородники совершают большую ошибку. Они меняют режим температуры обогрева теплицы. Избыток горячего воздуха высушивает землю, а корни растений могут перегреться. Лучше всего утеплить конструкцию или отремонтировать её.
Зачем необходимо отапливать теплицу
На протяжении года можно выращивать многочисленные культуры независимо от географического расположения региона. Для этого рекомендуется соорудить просторный парник, который будет отапливаться в холодную пору, создавая для растений весьма благоприятный микроклимат.
Кто-то может посчитать, что будет достаточно построить утепленные и паронепроницаемые поверхности (крышу, стены). Однако при очень низких температурах, спустя некоторое время, теплый воздух просочится наружу и сменится более холодным. Таким образом без вспомогательных средств поддержать подходящую обстановку (около 17-20 градусов) будет практически невозможно.

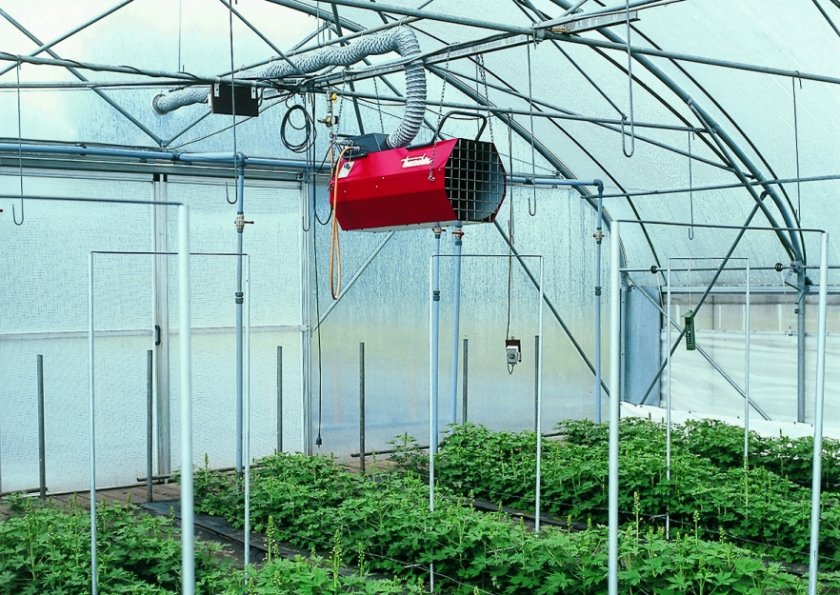

Воздушное отопление теплицы
Профессиональная система обогрева, которая монтируется специалистами во время сборки самого механизма. Внутри котла для отопления теплицы нагревается воздух, который соответственно и «подогревает» помещение.
Отопительно-вентиляционное устройство ставится на несущие конструкции, фундамент либо на выделенные опоры. Теплый поток направляется к верху либо середине парника или теплицы. Это предотвращает возникновение ожогов насаждений и усыхание листьев, стеблей. По площади теплицы распределяют перфорированный спецрукав из полиэтилена, обеспечивающий одинаковый нагрев грунта.
Самый примитивный способ реализации воздушного прогревания помещения – один конец трубы выступает наружу, а сама труба прокладывается по теплице.
Необходимо отметить и преимущество такого обогрева – высокий коэффициент теплоотдачи при минимальных финансовых затратах. Не требуется также докупать дополнительные теплоносители.
Полчаса работы «воздушного» оборудования – и в теплице на 20 градусов теплее. Часто для подогревания воздуха, который подается, применяют пар различного давления.
К воздушному отоплению теплицы относится применение и инфракрасных потолочных электрических агрегатов.
Инфракрасное отопление
Для инфракрасного отопления теплиц используют:
- инфракрасные лампы для теплиц
- инфракрасные обогреватели
Если брать в расчет то, что такой энергоноситель, как электричество — самый дорогой, то становится понятно, отчего набирает обороты популярность система отопления плэн.
Обладая высоким КПД, они обогревают растения и почву, не нагревая при этом воздух.
Затем, уже нагретый грунт и конструкция помещения отдают тепло в окружающую атмосферу. Причем, теплее внизу, т. е. грунт хорошо прогревается.
Экономия становится возможной по той причине, что инфракрасный обогреватель работает непостоянно. Он может оснащаться терморегулятором, который контролирует температурный режим. Включается ИК обогреватель лишь для поддержания требуемой температуры.
Существенное значение имеет то, что инфракрасное излучение совершенно безвредно для людей и растений. Применяя инфракрасное отопление теплицы, можно создать для разных видов растений различные температурные полосы, что очень комфортно для посадок.
Такой обогрев идеален, когда требуется поднять в теплице температуру за короткий промежуток времени. Обогреватели выходят на заданную температуру всего за десять минут.
Расчет воздушного отопления теплицы (пример)
Для наглядности, рассмотрим конкретный пример отопления теплицы. Возьмем для примера теплицу шириной 12 м, длинной 50 м и высотой в коньке 5 м и по боковой стороне — 3 м.
Приблизительный объём такой теплицы равен 2400 м³, площадь остекления: 1004,45 м². Материал покрытия: сотовый двухкамерный поликарбонат 16 мм. Целевая температура внутри теплицы: 25°C. Температура на улице (минимальная): -30°C.
Мощность рассчитывается по известной формуле:
Разные материалы, используемые для остекления теплицы, имеют различную теплопроводность, которую можно узнать из паспортных данных на материал. Приведём значения теплопроводности наиболее часто используемых материалов (коэффициент теплопередачи измеряется в Вт/(м²•°C):
| Однокамерный сотовый поликарбонат 4 мм | 3,9 |
| Однокамерный сотовый поликарбонат 8 мм | 3,3 |
| Однокамерный сотовый поликарбонат 16 мм | 2,3 |
| Стекло одинарное 3 мм | 6 |
| Стеклопакет однокамерный | 2 |
| Плёнка полиэтиленовая одинарная | 8 |
| Плёнка полиэтиленовая двойная | 5,8 |
| Плёнка двойная дутая | 3,5 |
| Фундамент/цоколь железобетонный | 2 |
Значение коэффициента инфильтрации
| Целевая температура в теплице, °C | Минимум уличной температуры, °C | ||||
| -10 | -20 | -30 | -40 | ||
| +18 | 1,08 | 1,13 | 1,18 | 1,24 | 1,30 |
| +25 | 1,11 | 1,16 | 1,21 | 1,27 | 1,33 |
Таким образом получаем
161 кВт
Не сложно подсчитать, что если мы будем использовать полиэтиленовую одинарную плёнку, то для обогрева такой теплицы потребуется 710612 Вт или 710 кВт, что гораздо больше, и оборудование для обогрева потребуется значительно более дорогое.
Выводы
Итак, мы имеем теплицу и уже рассчитали требуемую мощность обогрева. Что дальше? А дальше — обратиться в специализированную компанию, где вам подберут подходящее оборудование, а при необходимости — сделают проект, поставку и монтаж всей системы обогрева теплицы «под ключ».
В решении этой задачи вам на помощь готовы прийти специалисты компании СОФТ КЛИМАТ. Компания Софт Климат предлагает своим клиентам только качественное оборудование. Подбор теплогенераторов осуществляют специалисты с более чем 10-15 летним опытом.
При этом мы всегда стараемся предложить несколько вариантов, отличающихся не только ценой, но и имеющих конструктивные особенности, различные характеристики, позволяющие по-разному решить поставленную задачу по обогреву теплиц. Например, мы с радостью предложим варианты оборудования, работающего на разных видах топлива, что позволит учесть не только капитальные затраты на покупку оборудования для обогрева теплицы, но и расходы на топливо и другие эксплуатационные расходы.
В статье приведены реальные фото объекта, который является одним из возможных решений ранее рассмотренной задачи.
Фото представляют тепличный комплекс в Подмосковье, для которого наши специалисты создавали систему отопления. Для обеспечения требуемой мощности в 160 кВт было установлено два теплогенератора по 80 кВт с дизельными горелками. Воздухонагреватели расположили снаружи теплицы на предварительно подготовленных площадках. После монтажа вокруг теплогенераторов были сделаны ограждения из профлиста. Подача воздуха в теплицу осуществляется по воздуховодам, проходящим внизу, вдоль пола, для лучшей циркуляции воздуха внутри теплицы. Такая организация циркуляции воздушных потоков позволяет экономить тепло, а соответственно и топливо.
21 января 2021 г.
Отопление с помощью солнечных батарей
Отопление теплицы с помощью солнечных лучей
Обогреть тепличное сооружение и сделать самодельное отопление в теплице можно и посредством солнечных лучей. Первым этапом сооружения теплицы будет ройка ямы глубиной около 15 см. Далее землю необходимо покрыть слоем полистирола или другого теплоизолятора. Сверху это все накрывается слоем полиэтиленовой пленки, чтобы обеспечить гидроизоляцию. На пленку кладут влажный песок и накрывают землей. Такого вида приспособление, хотя и является довольно простым, но, тем не менее, может поддерживать в теплице оптимальную температуру.
Можно сделать в теплице и простое воздушное отопление теплиц своими руками. Наиболее простым методом для отопления парника будет воздушное отопление – хорошее решение вопроса, как сделать отопление в теплице, какое описано ниже:
- Нужно взять кусок стальной трубы длиной от 2 до 2,5 м и с диаметром от 50 до 60 см.
- Под одним концом трубы нужно разжечь костер, а второй конец ввести в парник, покрытый пленкой.
- Костер должен поддерживаться всегда. Воздух в трубке будет нагреваться довольно быстро, и растения будут получать необходимо тепло.
Схема простого отопления в теплице
Монтаж электрической системы
В пошаговой инструкции, приведенной ниже, показан процесс монтажа электрического кабеля в теплицу с размерами 3х6 метров.
Калькулятор расчёта длины нагревательного кабеля и шага его укладки
Шаг 1. Подготовьте греющий кабель и терморегулятор. Выбирать изделие нужно с учетом своих финансовых возможностей. Также необходимо купить немного изоляционного материала для укладки между кабелем и грунтом.
Подготовка греющего кабеля и терморегулятора
Шаг 2. Подключите все необходимые провода к терморегулятору согласно инструкции от производителя. В данном случае терморегулятор приобретался на Алиэкспресс, но даже там есть инструкция на русском языке.
Провода нужно подключить к терморегулятору
Шаг 3. Уберите слой грунта (20-25 см) с помощью обычной лопаты. Это сложная работа, поэтому выполнять ее нужно в теплое время года, когда земля еще не успела замерзнуть. Чтобы не выносить землю на улицу, ее можно аккуратно перекинуть на другую сторону теплицы. А после монтажа кабеля перекинуть обратно.

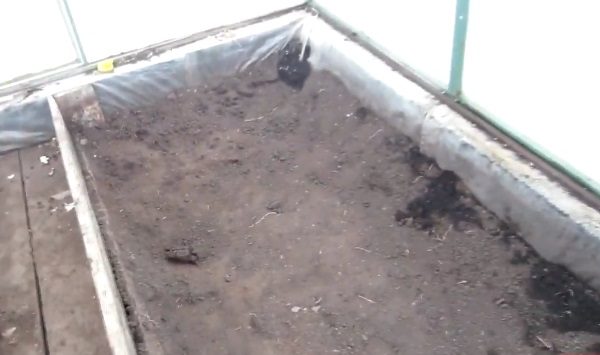

Верхний слой грунта нужно убрать
Шаг 4. Вырежьте небольшие крючки из металлической проволоки. Они нужны будут для фиксации кабеля по краям. Подойдет любая ненужная проволока. Можно обойтись и без нее, но при засыпании грунтом будет риск случайно сдвинуть кабель с места.
Крючки из металлической проволоки
Шаг 5. Вырежьте небольшие полоски из теплоизоляционного материала (фольгоизола). В данном случае используются полоски шириной 6,5 см. Для этого воспользуйтесь канцелярским ножом или обычными ножницами.

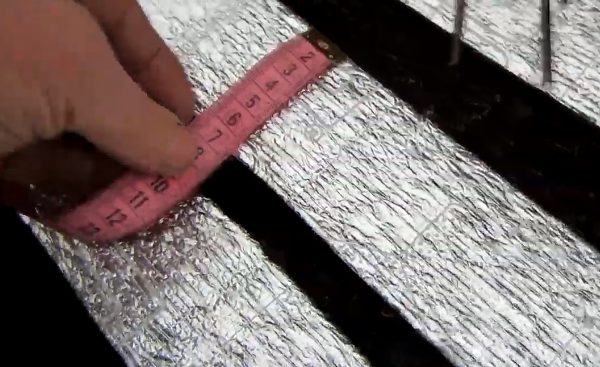

Ширина полосок — 6,5 см

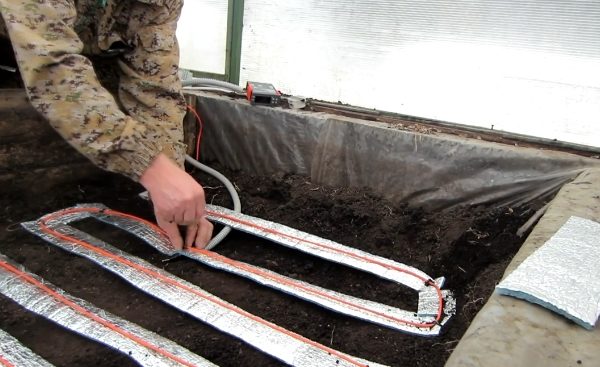

Шаг 6. Выложите кабель по периметру в виде змейки, подложив под него ранее вырезанные листы изоляции. Следите за тем, чтобы между кабелем сохранялось одинаковое расстояние
Это важно для нормального функционирования теплого пола
Под кабель подкладываются листы изоляционного материала
Шаг 7. Половина работы уже позади. Все излишки фольгоизола необходимо удалять, чтобы материал не заворачивался и не закрывал собой провод.
Кабель уложен
Шаг 8. Не забывайте использовать металлические крючки. Прижимайте ими уложенный кабель к поверхности грунта.
Не забывайте использовать металлические крючки
Шаг 9. Как только кабель будет проложен, приступите к установке термодатчика. Все провода желательно закрыть пластиковой гофрированной трубкой, защитив тем самым от механических повреждений.
Провода нужно закрыть пластиковой гофрированной трубкой
Шаг 10. Пропустите провод датчика под кабелем и зафиксируйте его металлической скобой, как это показано на фото.
Фиксация датчика
Шаг 11. Дополнительно закрепите датчик вторым крючком. Это не будет лишним.
Датчик фиксируется вторым крючком
Шаг 12. Так выглядит установленный датчик. При желании для него можно соорудить специальную полку или просто поставить на возвышенности, чтобы при садовых работах не задеть.
Установленный датчик
Шаг 13. Приступите к засыпанию электрического кабеля. Старайтесь делать это аккуратно, чтобы не повредить кабель или не сдвинуть его с места.
Засыпка электрического кабеля
Шаг 14. Кабель полностью засыпан. Теплый пол готов к испытаниям.
Можно начинать тестирование теплого пола
Шаг 15. Терморегулятор в рабочем состоянии. Температура на улице -6°C, а в самой теплице она намного выше.
С терморегулятором все в норме
Цены на датчик для теплого пола Devi
датчик для теплого пола devi
Обустройство печного обогрева теплицы
Первый вариант
Печи для теплицКирпичная печь с боровом
Первый шаг. В тамбуре теплицы выложите из кирпича топку печки на предварительно обустроенном фундаменте.
Второй этап. Выложите дымоход по всей длине помещения.
Основание борова и поддувальная камера с боковыми воздухозаборамиТопка и дымоходы
Третий этап. Выведите дымоотводящую трубу из теплицы с другой стороны. В результате продукты сгорания будут эффективно отводиться из помещения, а тепло останется внутри.
Продолжение топки и перекрытие бороваПечь соединена через разделку с фундаментом теплицыНад топкой бак с водойГрядка на печиПечь для теплицы
Цены на огнеупорный кирпич
Огнеупорный кирпич
Второй вариант
Схема отопления теплицы:1 – нагревательный котел;2 – бак-термос;3 – циркуляционный насос;4 – реле-регулятор;5 – регистры;6 – термопара
Первый шаг. Подготовьте большую металлическую бочку. Окрасьте ее внутреннюю поверхность в два слоя – это обеспечит защиту от коррозии.
Второй шаг. Сделайте в корпусе несколько отверстий. К одному из них вы подсоедините дымоход. Другие будут использованы для подключения крана и расширительного бака.
Третий шаг. Сварите печку из листового металла и вставьте ее в подготовленную бочку.
Четвертый шаг. Приварите к отверстию в бочке кусок трубы для подключения дымохода. Суммарная длина дымоотводящей конструкции должна составлять не менее 4-5 м.
Пятый шаг. Установите на бочку расширительный бак. Будет достаточно емкости объемом 20-30 л. Бак можете купить или же сварить самостоятельно из листового металла.
Шестой шаг. Выполните разводку труб по помещению теплицы. Разложите трубы по земле с шагом 120 см. Такое расположение отопительных элементов будет способствовать эффективному прогреву грунта в местах нахождения растительных корней.
Седьмой этап. Установите насос для обеспечения принудительной циркуляции воды по системе.
Твердотопливный котел для теплицыТвердотопливный котел для теплицыТвердотопливный котел для теплицы
Включите подачу воды и убедитесь в герметичности всех соединений. При обнаружении протечек, сразу же заделайте их. Лишь после этого можно начинать тестировать печь и принимать отопительную систему в постоянную эксплуатацию.
Трубы отопления
Удачной работы!
