Отопление частного дома своими руками: схемы и виды автономных систем

Подключение радиаторов

Выбор способа их подключения зависит от их общего количества, способа прокладки, протяженности трубопроводов и пр. Самыми распространенными методами являются:

• диагональный (перекрестный) способ: прямая труба подключается в боковой части батареи вверху, а обратка – на ее противоположной стороне внизу; этот способ позволяет носителю тепла распределятся по всем секциям максимально равномерно с минимальными теплопотерями; применяется при значительном количестве секций;

• односторонний: также используется при большом количестве секций, труба с горячей водой (прямая труба) и обратка подключаются с одной стороны, позволяет обеспечить достаточную равномерность прогрева радиатора;

• седельный: если трубы уходят под пол, удобней всего крепить трубы к нижним патрубкам батареи; из-за минимального количества видимых трубопроводов внешне выглядит привлекательно, однако радиаторы нагреваются неравномерно;

• нижний: метод схож с предыдущим, единственное отличие – прямая труба и обратка располагаются практически в одной точке.

Способы подключения радиаторов

Для защиты от проникновения холода и создания тепловой завесы батареи располагаются под окнами. При этом расстояние до пола должно составлять 10 см, от стены – 3-5 см.

Особенности традиционной системы автономного отопления

В подобной системе отопления главным ресурсом тепла является котел. Такой компонент отопительной системы может работать на различных видах топлива. Посредством котла можно разогреть теплоноситель, чаще всего им является простая вода, а затем он к радиаторам поступает по трубам. Проходя через радиатор отопления, теплоноситель теряет некоторую часть тепла, после чего вновь возвращается в котел и нагревается заново.

Основные элементы системы отопления

Если вы сразу решили установить автономные отопительные системы еще до того, как началось возведение дома, то будущее устройство необходимо просмотреть еще во время составления строительного проекта. Если этого не сделать, то в новом доме нужно будет прокладывать трубы для отопления, а это потребует проделки некоторых отверстий не только в стенах дома, но и в перекрывающих элементах. В случае если хозяин дома захочет установить котел напольного типа, то и вовсе придется искать отдельное помещение для котла. В случае если не удается найти для котла такое помещение, то его можно установить в ванной комнате или на кухне.

Двухконтурные котлы можно совместить и с такими элементами, как циркуляционный насос и расширительный бачок. Такой вариант лучше всего подойдет для частных домов с общей площадью не менее чем 250 кв.м. Максимальная мощность котла должна быть не больше чем 30 кВт.

Двухконтурный котел

Если площадь дома довольно большая, то лучше всего установить мощный котел одноконтурного вида. Если схема подключения планирует еще и организацию горячего водоснабжения, то необходимо использовать такое оборудование, как емкостные бойлеры или теплообменники пластинчатого типа.

Какие батареи лучше ставить в доме и на даче

В выборе радиаторов для отопления частного дома необходимо руководствоваться особенностями вашей системы отопления и соотношением цены устройства, его долговечности, качества.

Чугунные батареи подойдут для любых домов с различной схемой подключения, кроме энергосберегающих конструкций с «умным» отоплением, которое включается за час до прихода хозяев.

Стальные и алюминиевые — альтернатива чугунным батареям для энергосберегающих и каркасных строений.

Биметаллические — самые дорогие из предлагаемых на рынке, не считая вакуумных. Но обладающие массой достоинств и потому — престижные. А вот эффективность работы вакуумных батарей — под большим вопросом, на сегодня вакуумная конструкция — большой эксперимент.

Монтаж отопительной системы в бревенчатом доме. Деревянные дома обладают одной отличительной особенностью по сравнению с домами из каменных материалов – стены деревянного дома позволяют контролировать уровень влажности внутри дома, вот почему можно заметить, что зимой тепло и сухо, а летом прохладно и всё это происходит благодаря древесине

Но в современном мире без отопления дома ни как не обойтись и поэтому очень важно правильно рассчитать отопительную систему и расположение радиаторов отопления. В противном случае нас может ждать неравномерная усадка дома из-за дисбаланса влагопотребления и влагоотодачи бревенчатых стен в течение многих периодов смены времен года

Следствием могут быть деформации бревен и нарушение теплоизоляционных характеристик деревянного дома

Следствием могут быть деформации бревен и нарушение теплоизоляционных характеристик деревянного дома.

Особенности монтажа отопительной системы.

– важно учитывать, чтобы прямое направление теплового потока от источника отопления было в центр комнаты и на пол, ни в коем случае на стены и потолок; – из-за постепенной усадки стен дома при монтаже радиаторов отопления нужно учесть компенсаторы, чтобы не было вынужденных деформаций отопительной магистрали; – силовой кабель (в случае подключения всей системы к источнику питания) должен быть достаточного диаметра и выдерживать электрическую нагрузку. Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:

Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:

ЭЛЕКТРИЧЕСКОЕ ОТОПЛЕНИЕ.

Является, пожалуй, самым распространенным видом отопления деревянных домов и коттеджей. По ряду причин не каждый участок имеет газовую магистраль. Достоинства электрического отопления включают в себя: экологичность; легкость монтажа и практически отсутствие обслуживания системы отопления, так как многие системы уже имеют автоматическую настройку из-за использования электронных терморегуляторов; эстетичный и компактный внешний вид электрообогревателей, бесшумность работы. К недостаткам отнесём: достаточно большой расход электроэнергии, а учитывая то, что местные электроснабжающие сетевые компании выделяют небольшой объем электричества, то возникнут дополнительные немалые расходы на выделение дополнительных киловатт электроэнергии; в случае отключения электричества – наличие дизельного генератора или переносной мини электростанции; инфракрасные обогреватели являются достаточно пожароопасными, к их монтажу предъявляются серьезные требования.

Виды разводки труб отопления. Двухтрубная контурная и лучевая системы отопления.

Двухтрубная контурная система

. (Рис. 7; Рис. 11). Является универсальным видом подключения радиаторов отопления. Движение воды осуществляется по контуру: входящая и исходящая магистрали идут параллельно между собой. На устройство двухтрубной системы требуется меньше материала, по сравнению с лучевой системой подключения, но с другой стороны существует риск неравномерной отдачи тепла (другими словами в первом радиаторе и в последнем будет разница температуры) для обогрева помещения из-за перепадов давления воды и в случае проведения ремонта на каком-нибудь участке отопления придется выключать всю систему.

Двухтрубная лучевая система отопления.

По сравнению с контурной системой является более энергоэффективной – каждый радиатор (элемент отопления) получает равномерно нагретый объём теплонесущей жидкости. Возможность проводить ремонт без отключения всей системы отопления. Единственным недостатком является повышенный расход материалов.

Заливка системы

Новейшие отопительные системы

Пример довольно доступной и в то же время эффективной системы, подходящей как для загородного дома, так и для квартиры, – электрический теплый пол. Понеся сравнительно небольшие расходы на устройство такого обогрева, можно обеспечить жилище теплом и не покупать никаких котлов. Недостаток один — стоимость электроэнергии. Но учитывая, что современный напольный обогрев довольно экономичен, да при наличии многотарифного счетчика данный вариант может оказаться приемлемым.

Для справки. При устройстве электрического теплого пола используется 2 вида нагревателей: тонкая полимерная пленка с нанесенными углеродными элементами либо греющий кабель.

В южных регионах с высокой солнечной активностью неплохо себя показывает еще одна современная отопительная система. Это водяные солнечные коллекторы, устанавливаемые на кровле зданий или других открытых местах. В них с минимальными потерями вода нагревается напрямую от солнца, после чего подается в дом. Одна беда – коллекторы абсолютно бесполезны ночью, а также в северных регионах.

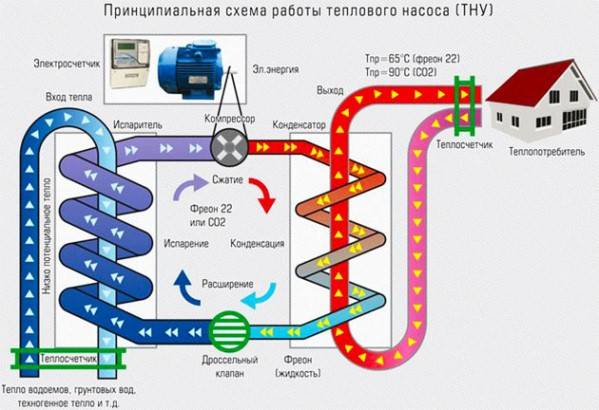

Различные гелиосистемы, берущие тепло от земли, воды и воздуха и передающие его в частный дом – это установки, в которых реализованы самые современные технологии отопления. Расходуя всего 3—5 кВт электроэнергии, эти агрегаты способны «перекачать» извне в 5—10 раз больше тепла, отсюда и название – тепловые насосы. Дальше с помощью этой тепловой энергии можно нагревать теплоноситель или воздух, — на ваше усмотрение.

Примером воздушного теплового насоса может служить обычный кондиционер, принцип работы у них одинаков. Только гелиосистема одинаково хорошо обогревает загородный дом зимой и охлаждает летом.

Общеизвестный факт: чем инновация в системе отопления эффективнее, тем она дороже, хотя и требует меньших расходов при эксплуатации. И наоборот, дешевые в монтаже высокотехнологичные системы электрообогрева заставляют нас платить впоследствии за израсходованное электричество. Тепловые насосы же настолько дороги, что большинству граждан постсоветского пространства они недоступны.

Вторая причина, почему домовладельцы тяготеют к традиционным системам, — это прямая зависимость современного отопительного оборудования от наличия электроэнергии. Для жителей отдаленных районов этот факт играет большую роль, оттого они предпочитают строить печи из кирпича и топить дом дровами.

Одноконтурное отопление частного дома своими руками

Выбирая ту или иную систему для монтажа одноконтурного отопления в частном доме, стоит учесть несколько соображений:

Простую проточную систему, несмотря на ее дешевизну и быстроту установки, ставить не стоит. Она практически не регулируется, и температура в комнатах будет очень сильно различаться.
Горизонтальная схема предпочтительнее вертикальной. Она подходит для любого дома и гораздо проще в монтаже и обслуживании.
Вертикальные системы монтируют только в домах с двумя этажами и более. Они подходят для небольших комнат, которые можно согреть одним радиатором. Это значительно ограничивает возможности применения.

Самая распространенная и востребованная однотрубная система – горизонтальная «ленинградка» с регулируемыми байпасами. Ее многие хозяева монтируют своими руками и считают одной из самых надежных.

Несколько советов:

В дачах и домах, где часто отключают электричество, лучше установить однотрубную систему гравитационного типа, в которой вода движется без насоса. Тогда при отключении света не пропадет отопление.
В домах с постоянным проживанием вместо воды используется незамерзайка

Поэтому при покупке труб и радиаторов обратите внимание на их совместимость с такими растворами.
К такой тепловой конструкции хорошо подходят алюминиевые батареи. Они хорошо нагреваются, быстро отдают тепло и эстетично выглядят

Поскольку в частном секторе практически не бывает резких скачков давления, моделям из алюминия ничто не угрожает. Прекрасно работают и изделия из биметалла. Они долговечны, практичны, совместимы с водой и незамерзающими жидкостями.

Одноконтурные теплосистемы рано списывать со счетов. Многие владельцы домов и дач выбирают именно эти конструкции и довольны их работой.

Как использовать пар для отопления дома

В отопительном контуре допустимо использование водяного пара в качестве теплоносителя. Он движется по трубам, остывает и конденсируется на их внутренней поверхности, выделяя при этом большое количество тепловой энергии, что и является основой высокой эффективности обогрева. Однако высокая температура ограничивает сортамент допустимых к использованию конструкционных материалов.

Для получения пара используют котлы специальной конструкции. Теплоноситель может быть под высоким, низким давлением или разряженным. Последнее исключает риск разгерметизации и проникновения горячего газа в помещение. Отопительный контур может быть одно- и двухтрубным. В первом случае пар и конденсат движутся по одной магистрали, что удешевляет и упрощает монтаж.

Обеспечение комфортных условий в доме — первостепенная задача, стоящая перед каждым владельцем недвижимости. В этом аспекте сложно обойти стороной обустройство автономной отопительной системы. Изучение популярных схем обогрева и принципов организации энергонезависимого контура поможет домовладельцу создать эффективную греющую конструкцию.

Автономная система отопления: разновидности

Автономное отопление с использованием газа на сегодня, пожалуй, самое распространенное в России. Ведь и газ, сам по себе, это пока еще довольно дешевое топливо. А принцип работы таких систем очень прост, и заключается он в следующем. Монтируется газовый котел, к которому при помощи труб присоединяются радиаторы отопления. Котел нагревает воду или другой теплоноситель, который естественным путем или принудительно (с использованием циркуляционного насоса поступает) в батареи, которые и отдают тепло в помещениях.

Для стабильной работы всей системы понадобиться также расширительный бачок, запорная арматура, а также датчики температуры и устройства ее контроля. Кстати, такой обогрев может не только обеспечивать вас дешевым теплом, но и дешевой горячей вод круглый год. Экономия на данном ресурсе также может быть двукратная. Надо лишь приобрести сразу двухконтурный газовый котел.

Двухконтурные газовые котлы

Итак, преимуществами такой системы являются:

экономия на тепле по сравнению с централизованным обогревом в несколько раз;
удобство – котел можно включать и выключать, когда вам нужно, и контролировать температуру в системе;
к такой системе можно подключить теплые полы; и вообще ее несложно комбинировать с другим обогревом, например, электрическим;
можно использовать трубы и радиаторы, какие вам нравятся; то есть, избавиться от старых и громоздких батарей, и поставить, например, современные, скрытые под панелями.

Однако имеются и свои минусы такого автономного обогрева:

газовые котлы надо проверять и обслуживать ежегодно;
при поломке нагревательного устройства его ремонт может обойтись вам в копеечку;
за системой отопления вам придется следить самостоятельно – проверять, не текут ли трубы, равномерно ли прогреваются радиаторы, нет ли в них завоздушивания, стабильно и работает циркуляционный насос и так далее.

Однако все это только звучит страшно. При грамотном монтаже, который производят профессионалы, при покупке качественных элементов, о работе такой системы обычно можно не беспокоиться и проверять ее только раз в год – непосредственно перед началом отопительного сезона. Но зато, какая экономия каждый год на тепле и горячей воде!

Обогрев при помощи электроэнергии, конечно, не такой экономный, но более безопасный и даже удобный, потому что вам не придется добиваться разрешения на монтаж газового котла в своей квартире. А потому в последние годы электрические котлы становятся все более и более популярными.

Понять, почему довольно легко, ведь самих вариантов такого отопления гораздо больше. Так, здесь вообще можно не «городить» целые системы труб, а установить нагревательные элементы непосредственно в радиаторы. А есть еще электрические теплые полы, специальные радиаторы с большим КПД, конвекторы, инфракрасное излучение и так далее и тому подобное.

Но не все понимают, что даже такой обогрев эффективней централизованного, хотя на самом деле и здесь экономия – двукратная, при использовании современных приборов и грамотном монтаже всей системы. Для сравнения перечислим ниже преимущества и недостатки автономного обогрева электричеством. Итак, плюсы:

большой выбор устройств и их возможностей;
не требуется проводить в дом или в квартиру газ, либо покупать жидкое или твердое топливо, свет же в любом жилище быть уже должен;
питаться система может, в том числе, и от альтернативных источников энергии;
заметная экономия по сравнению с централизованным отоплением;
безопасность – вы не отравитесь газом или продуктами сгорания любого другого топлива.

Отрицательные моменты:

при монтаже важно использовать мощные провода, и ваша проводка должна их выдерживать; то есть потребуется отдельная линия; при отключении электричества вы лишитесь и тепла

Виды системы отопления

Отопительные системы разделяются на воздушные, водяные и электрические.

Виды отопления: воздушное

Основное отличие состоит в том, что для таких систем не надо беспокоиться о дополнительных подключениях и подсоединений трубопровода: воздух сам является носителем. Виды отопления воздушного типа делятся на две основные категории:

Гравитационная (свободного действия) система

Воздушное отопление свободного действия при помощи камина

В первом случае теплообмен между молекулами воздуха происходит естественным образом: горячий поток расширяется и поднимается вверх, вытесняя более холодный. Наиболее наглядным примером воздушного гравитационного отопления служит обычная печь.

У этой схемы есть существенный недостаток – оно не в состоянии равномерно и быстро прогреть весь объем жилища, так как источником нагрева является только сам теплогенератор. Этот недостаток может нивелировать принудительное воздушное отопление, главное отличие которого в том, что теплообмен осуществляется не естественным образом, а с помощью вентиляторов.

Принудительная

Принудительное воздушное отопление через воздуховод

Источником тепла для принудительного воздушного отопления может быть жидкое топливо (солярка) или газ, подающийся на горелку, а теплый воздух от сгорания топлива распределяется в помещении по системе воздуховодов, давление в которых создает работа вентиляторов. Единственный недостаток такой схемы – это шум, который производится горелкой и вентилятором. Кроме того, монтаж и эксплуатация такой системы весьма затратны.

Виды систем отопления: электрическое

Электрическое отопление помещения при помощи радиатора

Электричество есть даже в самых отдаленных уголках страны, что и послужило широкому распространению такого обогрева. Отопить небольшой дачный дом, используя этот энергоноситель, можно с помощью масляных радиаторов, которые в отличие от тепловых пушек не так сильно сжигают кислород и не высушивают воздух. Такая особенность обеспечивается тем, что температура ТЭНа первых в рабочем состоянии колеблется в пределах 60-100 и нагревается масло, а не воздух, в то время как во вторых – равна 1000 градусов.

Теплый пол для частного дома

Существую также электрические котлы, с помощью которых можно обогреть частный дом или коттедж, выбрав мощность в зависимости от этажности здания, количества жилых помещений и их площади и теплоизоляции здания. Некоторые современные модели оснащены насосом и бойлером.

Говоря об электроотоплении не стоит забывать о теплых полах. Подогрев осуществляется за счет теплового кабеля. Чаще всего они используются совместно с другими типами отопления и являются дополнительным средством комфорта и регулировки температуры в помещении.

Системы водяного отопления

Система водяного отопления частного дома

Является наиболее распространенной и используется как в городских квартирах, так и в загородных домах. Разделяется водяная система по типу циркуляции теплоносителя на самостоятельную и принудительную.

Схема водяного отопления с естественной циркуляцией

В первом случае, нагретая водаподнимается вверх, проталкивая остывшую в зону нагрева (к котлу).
При реализации второго варианта отопительной системы давление в трубах создается за счет работы насоса.

Схема водяного отопления с принудительной циркуляцией

Для реализации естественной циркуляции необходимо использовать трубопровод большего диаметра и соблюдать необходимый угол наклона, поэтому большей популярностью стала пользоваться принудительная. Кроме того, эта система отопления позволяет более равномерно и быстро прогревать помещение, так как скорость течения теплоносителя выше под давлением создаваемым насосом.

Какая циркуляция будет оптимальной и почему – принудительная или естественная

Рассматривая этот вопрос, обращаем внимание на следующие обстоятельства:

Схема отопления с естественной циркуляцией применяется в строениях небольшого размера. Насосные установки для такого жилья устанавливаются при необходимости регулирования температуры, как в целой системе, так и в отдельных ее контурах.
Произвольная циркуляция используется вынужденно при отсутствии электроэнергии или длительных перебоях в ее подаче.
Когда по условиям эксплуатации требуется повышенное давление в отопительной системе, применяются циркуляционные насосы в системах.

Для таких целей в настоящее время используются циркулярные установки с мокрым ротором. Их выбор производится исходя из особенностей монтажа и условий эксплуатации.

В качестве теплоносителя для системы отопления частного дома применяются различные материалы. Это зависит от условий эксплуатации здания.

Для строений периодического посещения предпочтительны незамерзающие жидкости (антифриз, трансформаторное масло), не приводящие к разрывам трубопровода при значительном холоде.

В домах постоянного проживания можно применять воду.

Какие существуют основные виды автономного отопления

Сегодня принято выделять три основных вида систем автономного отопления для частного дома:

Отопительная система традиционного вида, в которой теплоноситель в жидком виде нагревается в котле и циркулирует по замкнутому кругу внутри системы, отдавая тепло во внешнюю среду.
Воздушная система отопления, в которой основным теплоносителем является воздух. В особых устройствах осуществляется его нагрев, после чего происходит распространение по всем помещениям посредством воздуховодов.
Электрическое отопление прямого действия. В данном случае мы наблюдаем полное отсутствие какого-либо теплоносителя. Нагрев воздуха в помещении осуществляется непосредственно от электрических нагревательных приборов. Это могут быть ТЭНы, конвекторы или инфракрасные излучатели.

Рассмотрим подробнее преимущества и недостатки каждого вида, а также особенности самостоятельного монтажа.

Другие варианты автономного отопления

Что значит автономное отопление? Это независимость от внешних факторов, прежде всего. А потому если для вас это имеет большое значение, и вы хотите полностью оградить себя от аварийных ситуаций на центральных инженерных сетях, то можно вообще выбрать отопление с использованием твердого или жидкого топлива, как то: мазут, дизель, уголь, дрова и так далее.

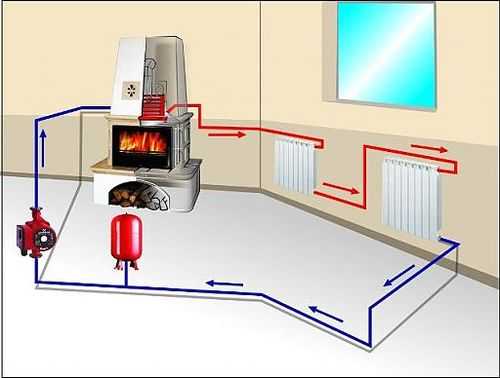

Схема подключения печки к системе обогрева объекта

Однако в условиях города такое, конечно, вряд ли возможно. Где вы будете складировать столько топлива на зиму?.. Хотя раньше люди так и делали. И сейчас делают в российских селах и в северных регионах, до которых газификация еще не дошла, и не скоро еще дойдет.

Однако есть и другие альтернативные источники энергии и обогрева, например, солнечное, геотермальное, ветряное отопление. К сожалению, пока эффективность подобных источников энергии далека от ста процентов, да и не везде они применимы. Но если совмещать сразу несколько, то получается очень даже неплохо. Но такие системы точно должны устанавливать специалисты.

Да и вообще об установке автономного отопления своими руками (если такого опыта у вас нет), задумываться вряд ли стоит. Ведь при неграмотном монтаже страдает его эффективность. А если это еще и связано с газом или сжиганием другого топлива, то и безопасность всей семьи. Что это означает, мы думаем, догадается каждый.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.

Правила составления проекта системы отопления

Грамотно составленный проект позволяет запустить максимально эффективную и многофункциональную систему теплоснабжения.

Она должна бесперебойно работать в характерных для конкретной местности климатических условиях, где расположен одноэтажный дом, быть простой в эксплуатации.

По итогам энергоаудита, расчёта экономии и годовых расходов на отопление подбирается оптимальный вариант системы обогрева дома

Составление качественного проекта для отопления одноэтажного дома и точный расчет параметров системы выполняют по определенному плану:

На первом этапе необходимо сформировать техническую задачу с учетом всех требований и деталей к системе обогрева.
Второй шаг — сбор информации по частному объекту. Специалисты должны снять все показатели, чтобы составить схему отопительного контура.
Следующий этап — расчет тепловой передачи. Для этого нужно провести вычисления и выбрать оптимальную схему отопления, которая будет соответствовать базовым строительным стандартам и индивидуальным требованиям заказчика.
Когда все расчеты закончены, выполняются чертежи.
Последний этап — оформление и сдача готового проекта отопительной системы заказчику.

Основная задача проектирования — рассчитать правильную площадь отопительного оборудования, подобрать подходящие диаметры трубопроводов. А также определить производительность насосных устройств, рассчитать места врезания вентилей и узлов системы. Поэтому процесс целесообразно доверить профессионалам.

Если очень хочется провести расчеты самостоятельно, рекомендуем прочесть материал, где мы на примере провели расчет системы отопления для частного дома.

Выводы и полезное видео по теме

Какой способ отопления частного дома более выгодный:

Все об однотрубной схеме отопления:

Принцип действия воздушного отопления:

Автономное отопление может быть обустроено самыми разными способами. На выбор решения, несомненно, повлияют климатические особенности местности, где расположен дом.

Вряд ли целесообразно обустраивать дорогостоящую систему с жидким теплоносителем там, где зима длится один-два месяца, и температура нечасто опускается ниже нуля

Важно так же учесть все особенности здания и финансовые возможности его владельца. Если принято верное решение, в доме всегда будет тепло
