Марки СИП проводов — отличия, характеристики. Разница затрат монтажа.

Разновидности и марки проводов СИП

На сегодняшний день распространены четыре основные системы СИП:

система пришедшая из Финляндии под названием Амка или современное обозначение СИП-1

В жилах СИП присутствует один неизолированный проводник, который одновременно является и несущим проводом. Еще встречается разновидность данной марки СИП-1А.

Более модернизированная система Торсада, другое наиболее привычное нам название – СИП-2. Здесь несущий проводник уже изолирован. Необходимо это для применения в районах с загрязненным климатом для защиты нулевой жилы. Также ранее он назывался СИП-2А. На сегодня СИП-2 и СИП-2А абсолютные аналоги, о чем и говорят производители (ссылка).

Главное отличие СИП-1А от СИП-1 и СИП-2 заключается в материале изоляции провода.

У СИП-1А изоляция более дешевая и выполнена из термопластичного полиэтилена, а в СИП-1, СИП-2 из сшитого полиэтилена с улучшенными качествами термостойкости. Соответственно возрастают и допустимые токи нагрузки.

высоковольтный провод марки СИП-3

Для линий электропередач до 35кв включительно. Провода уже не скручены в один жгут и идут по отдельности на каждую фазу.

четырех проводная система СИП 4. Сюда же входят его разновидности СИП 5, СИПс 4, СИПн 4, СИПт 4.

Здесь механическую нагрузку несут все 4 провода одновременно. И нулевой и фазные проводники изолированы, и нагрузка на них распределяется поровну.

Арматура и особенности монтажа кабелей СИП

Арматурой для монтажа СИП называется весь перечень приспособлений, используемых электромонтажниками при установке самонесущей проводки. К ним относятся также элементы, необходимые для кроссировки кабеля с подземными электрическими коммуникациями. Вся арматура изготавливается в соответствии с размерами и конструкцией СИП, обеспечивая ресурс эксплуатации до 40 лет.

Основные установочные элементы, используемые монтажниками:

1. Зажимы для проводов анкерного типа. Предназначены для фиксации линии на требуемой высоте. Этот вид арматуры является универсальным, поскольку может применяться на любой поверхности.
2. Поддерживающие узлы. Используются для удержания провода, не допуская чрезмерного провиса на промежутке между столбами.
3. Соединительные элементы. Применяются для подключения одного кабеля к другому. Особенность конструкции узлов обеспечивает выполнение операции за несколько секунд без отключения напряжения.
4. Ответвительные детали, необходимы в случае обустройства отводов линии электропередач.

При установке кабеля следует учитывать следующие особенности:

• расположение крайней ответвительной опоры не должно располагаться далее чем 10 м от стены здания;
• столб воздушной линии (основной) находится на дистанции не более 25 м от фасада;
• допустимое расстояние между основной и ответвительной опорой не превышает 15 м;
• зазор от земли до нижней точки провиса составляет не менее 6 м;
• точка ввода кабеля в здание размещается на высоте 2,7 м и выше от поверхности грунта.

Установку кабеля СИП следует доверять только опытным монтажным бригадам, имеющим полный комплект необходимого инструмента и арматурных изделий.

Некоторые тонкости монтажа СИП продемонстрированы в видео от канала «Профессиональный электромонтаж».

Монтаж СИП в дом

Монтаж электропроводки является наиболее ответственным моментом при строительстве дома: ведь, исходя из ее назначения, главная задача – это обеспечить бесперебойную работу всех электроприборов. В последнее время все больше жителей крупных городов стремятся приобрести участок за городом для строительства на нем современной деревянной дачи, в которой семья может организовать полноценный воскресный отдых. Но подключение электричества к дому – дело не безопасное. У деревянной конструкции жилого дома есть немаловажный недостаток – она имеет повышенный уровень пожароопасности.

С учетом важности этого факта, решать вопрос оборудования жилого строения электросетью нужно с соблюдением определенных мер предосторожности. Рассматривая правила, действующие при подключении СИП к любому зданию, можно руководствоваться условиями, регулирующими ввод кабеля в деревянный дом. Они содержат более жесткие требования, чем те, что предъявляются к монтажу проводки в обычном, кирпичном строении

Они содержат более жесткие требования, чем те, что предъявляются к монтажу проводки в обычном, кирпичном строении.

Для подключения электричества к частному дому обычно используют воздушные сети ЛЭП.

Перед началом работ необходимо в обязательном порядке обратиться в энергосбытовую компанию для получения технических условий, чтобы избежать возможных неприятностей в будущем и правильно рассчитать нагрузку электросети на кабель.

Прокладка кабеля возможна только после выполнения некоторых условий:

• необходимо заказать разработку проекта энергоснабжения строения, который содержит в себе детальный план работ по устройству электроснабжения дома;
• найти профессионального исполнителя, способного правильно выполнить все пункты данного плана.

При эксплуатации электросети время от времени возникает необходимость отключать строение для проведения соответствующей перепланировки или других ремонтных работ. Чтобы каждый раз не обращаться с заявкой в энергосбыт на отключение сети, можно возле дома поставить собственную электроопору. На ней необходимо разместить автоматический выключатель на ввод электроэнергии, позволяющий в любое время обесточить дом.

Жилы, из которых состоит кабель, должны иметь сечение не менее чем 16 кв. мм, меньше запрещено по стандартам ПУЭ. В зависимости от количества проектируемых фаз можно выбрать СИП с двумя или четырьмя жилами.

Кабель СИП четырехжильный

Следует иметь в виду, что, если линия ЛЭП находится на расстоянии более 25 м от дома, то придется ставить дополнительную опору.

Приступая к работам, необходимо знать, как правильно и безопасно можно подвести электрику к деревянному строению. Такой ввод электричества возможен при точном соблюдении ряда правил:

• При ответвлении кабеля для электропитания дома от наружной линии нужно использовать специальные прокалывающие зажимы. Такое приспособление позволит сделать соединение без зачистки жил.
• При подключении к воздушной линии внешних сетей в обязательном порядке необходимо выполнить повторное заземлениеPEN-проводника.
• От столба до стены строения провод монтируется на высоте не менее чем 2,75 м от земли. При этом используются специальные анкерные крепления.
• Кабель к деревянной стене можно крепить штатными приспособлениями – анкерными зажимами, которые имеют соответствующие кронштейны. Благодаря конструкционным особенностям зажимов, они прочно удерживают кабель на стене, не допуская его провисания, и не повреждая при этом изоляцию.

При проведении работ следует помнить, что крепление провода на деревянной стене проводится с учетом пожароопасности конструкции. Его необходимо заводить в специальную гофру, или короб, или другую несгораемую конструкцию, что обеспечит необходимую защиту от перегрева участка стены.

Заводить кабель в дом следует через специально подготовленный отрезок металлической трубы, в которой сам провод во избежание возможных повреждений размещается с использованием пластмассовой вставки. После того, как закончена прокладка, металлическая гильза закупоривается специальным противопожарным составом.

Как правильно ввести кабель СИП в стену деревянного дома

После того, как выполнен ввод в дом, необходимо проложить кабель к главному распределительному щиту учета электроэнергии. Прокладка провода осуществляется любым способом: как в коробе, так и открытым вариантом. Главное при этом – обеспечение пожарной безопасности. Подойдет пластиковый короб или гофра. Правда, если речь идет о закрытом варианте прокладки кабеля, то следует использовать только металлическую толстостенную трубу. Это трудоемкий и затратный процесс.

Виды СИП

Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи», различают несколько видов СИП, каждый из которых имеет свои конструктивные особенности.

Провода СИП выпускаются промышленностью согласно описанию, которое даётся в технических условиях.

Конструкция СИП кабеля

Все кабели состоят из жил (проводников), скрученных в жгут. Различают три вида:

• Нулевая – может выполнять роль нулевого, защитного или защитно-нулевого проводника. Выполняется сечением от 25мм2 до 95мм2;
• Основная или фазная – предназначена для передачи электрического тока потребителю. Выпускаются изделия с количеством от 2 до 4 жил. Их сечение может находиться в диапазоне от 16мм2 до 240мм2;
• Вспомогательная или осветительная – используется для подключения осветительных, измерительных и релейных устройств.

Фазная, как и нулевая жила, представляет собой алюминиевые провода, которые скручиваются в жгут вокруг сердечника. Для фазной жилы сердечник выполняется из алюминия, а для нулевой – из стали.

Существуют изделия без нулевой жилы. Они более лёгкие и имеют меньшее сечение.

Осветительные, фазные и нулевые жилы должны плотно скручиваться из округлых алюминиевых проволок и иметь округлую форму. Вспомогательные проводники, предназначенные для цепей контроля, производятся однопроволочными из медной проволоки.

Фазные проводники изолированы друг от друга. В зависимости от конструкции, нулевая фаза может быть покрыта изоляцией или нет. В качестве изолятора используется светостабилизированный силанольносшитый полиэтилен и термопластичный ПЭТ, имеющий стабильные светотехнические показатели.

Светостабилизированный силанольносшитый полиэтилен обладает отличной стойкостью к воздействию влаги и ультрафиолетовых лучей. Такой ПЭТ имеет широкоячеистую трёхмерную молекулярную структуру, которая образуется за счёт поперечных связей между молекулами.

Благодаря этому, получается прочный диэлектрик, устойчивый к механическим повреждениям, который может выдерживать высокие (до 90°С) и низкие температуры. Кратковременно (в течение 5с) может выдерживать температуру до 250°С.

Для каждой жилы, согласно Правил устройства электроустановок, используется своя цветовая маркировка.

Разновидности кабелей

В зависимости от конструкции и назначения, различают следующие виды самонесущих изоляционных проводов:

1. с неизолированной нулевой жилой;
2. с изолированной нулевой жилой;
3. без нулевой несущей жилы.

Первый тип ещё называют «голым». К нему относится кабель СИП 1.

Второй вариант имеет изолированный нулевой провод. К этому виду относятся провода марки СИП 2.

Следующие виды не предусматривают наличие нулевого провода. К ним относятся классы СИП 3 и СИП 4.

СИП 3 представляет собой одножильный кабель со стальным сердечником с защитной изоляцией. СИП 4 не имеет несущего элемента.

Также по требованию заказчика могут изготавливаться герметизированные кабели. В этом случае к аббревиатуре СИП добавляется символ «г».

Если проводник не распространяет горение, то в этом случае марка кабеля имеет дополнительную букву «н».

Также выпускают марки СИП 1А и СИП 2А.

Условное обозначение кабелей

Согласно ГОСТу, маркировка проводников должна иметь вид:

• Первыми идут символы «СИП», обозначающие тип проводника;
• Через дефис указываются цифры от 1 до 4;
• Через интервал добавляются числа, которые указывают на количество каждого вида жил, далее через знак умножения – их сечение. Цифры, относящиеся к каждому виду, отделяются друг от друга знаком «+»;
• Через тире указывается номинальное напряжение кабеля;
• Также через интервал могут указываться технические условия.

Например, если указана маркировка СИП-2 3×70 + 1×95 + 2×25 – 0,6/1 ТУ, то параметры самонесущего изолированного провода следующие:

1. предназначен для организации воздушных линий электропередач;
2. имеет жилы:

• 3 основные сечением 70мм2;
• 1 несущая изолированная сечением 95мм2;
• 2 вспомогательные сечением 25мм2.

3. кабель рассчитан на напряжение 0,6/1кВ.

Достоинства кабелей СИП

Преимущества самонесущих кабелей:

1. Не требуется установка изоляторов и кронштейнов под них на столбах.
2. Сокращение времени монтажа новой магистрали.
3. Безопасность линии электропередачи для обслуживающего персонала. Возможно подключение дополнительных пользователей без обесточивания проводов.
4. Уменьшение ширины полосы прокладки из-за совмещения проводников в единой магистрали. Из-за этого дополнительно сокращается ширина охранной зоны под линией. При прокладке линии через лесные массивы уменьшаются размеры просек.
5. Отсутствие коррозии, в том числе и в условиях морского климата.
6. Пониженная стоимость постройки линии электропередач. Конструкция жил провода способствует снижению реактивного сопротивления, что уменьшает потери электроэнергии при передаче.
7. Исключен перехлест проводов от ветра, как следствие повышается надежность работы и практически исключается риск обрыва.
8. Сокращение вероятности несанкционированного подключения с целью кражи электроэнергии.
9. Возможно применение провода при низких температурах окружающей среды. Внешняя поверхность способствует стеканию воды и мокрого снега и не подвержена обмерзанию.
10. Конструкция провода позволяет вести прокладку по имеющимся столбам, а также по внешней стороне стен зданий и по заборам.
11. Уменьшение расходов на обслуживание. При грамотном расчете и монтаже разница по сравнению с обычным проводом достигает 80%.
12. Увеличенный срок службы.

Применяемая для монтажа арматура

В комплекте с СИП можно приобрести следующие унифицированные устройства, позволяющие быстро и легко выполнить монтаж:

1. фасадное крепление и кронштейны. С их помощью кабель будет крепиться на опоре или к стене;
2. стальная бандажная лента с антикоррозионным покрытием (цинк) и крепежные детали для нее;
3. зажимы анкерные;
4. поддерживающие устройства;
5. тросовые замки;
6. хомуты пластиковые;
7. изолирующие колпачки CECT;
8. проколы для кабеля СИП (прокалывающие зажимы). Герметичный зажим позволяет подсоединить ответвление к магистральному кабелю без снятия с него полимерного покрытия: при завинчивании болта пластина с острыми зубцами прокалывает изоляцию и внедряется в материал жилы. Для контроля усилия зажима болт оснащен срывной головкой. При помощи данного прокалывающего зажима допускается подключение к магистрали, находящейся под напряжением.

Наряду с общими, существуют специальные виды арматуры, предназначенные для определенного типа СИП. Так, для монтажа защищенного провода СИП-3 требуются керамические и полимерные изоляторы. А при монтаже СИП-2 используется промежуточная подвеска (крепление к угловым и промежуточным опорам).

Достоинства и недостатки

Преимуществами провода являются:

• Уменьшение количества потерь благодаря изоляции кабеля;
• Устойчивость к механическим повреждениям, климату, агрессивным средам и различным температурам;
• Не позволяет незаконно подключаться к магистралям;
• Отсутствует перехлест и, как следствие, короткие замыкания от воздействия ветра;
• Большой выбор типов и поперечных сечений;
• Более легкий и быстрый монтаж, который можно производить при низких температурах и при различных погодных условиях;
• Хорошая гибкость СИП и эластичность изоляции в различных температурных средах;
• Не требует установки изоляторов для крепления на столбах и зданиях;
• Безопасен при обслуживании и эксплуатации;
• Требует меньшего количества столбов при монтаже воздушных линий;
• Отсутствует коррозия;
• Возможно вести монтаж СИП по стенам зданий и сооружений;
• Большой срок службы.

СИП имеет и свои недостатки:

• Большая масса кабеля из-за наличия несущей жилы и толстой изоляции;
• Высокая стоимость продукции;
• Необходимость специально обученного квалифицированного персонала для монтажа и эксплуатации таких кабельных воздушных линий.

Провод СИП имеет больше достоинств, чем недостатков и является современным и технологичным электрическим кабелем для устройства воздушных линий различного назначения. Он выпускается как отечественными, так и иностранными производителями кабельной продукции. На рынке представлены различные варианты провода по свойствам изоляции и допустимому току, которые позволяют выбрать необходимый провод для конкретных задач и построения электрических сетей различной сложности и мощности, а также условиям среды, в которых они будут работать.

Какие провода бывают — все разновидности кабелей и проводов

Что такое силовой электрический кабель и из чего он состоит?

Разновидности и конструктивные особенности электрических проводов

Определение площади сечения проводника по его диаметру

Как выполнить монтаж СИП кабеля от столба к дому

Обзор современных протоколов промышленной автоматизации — Modbus, Profinet, EtherCAT и др.

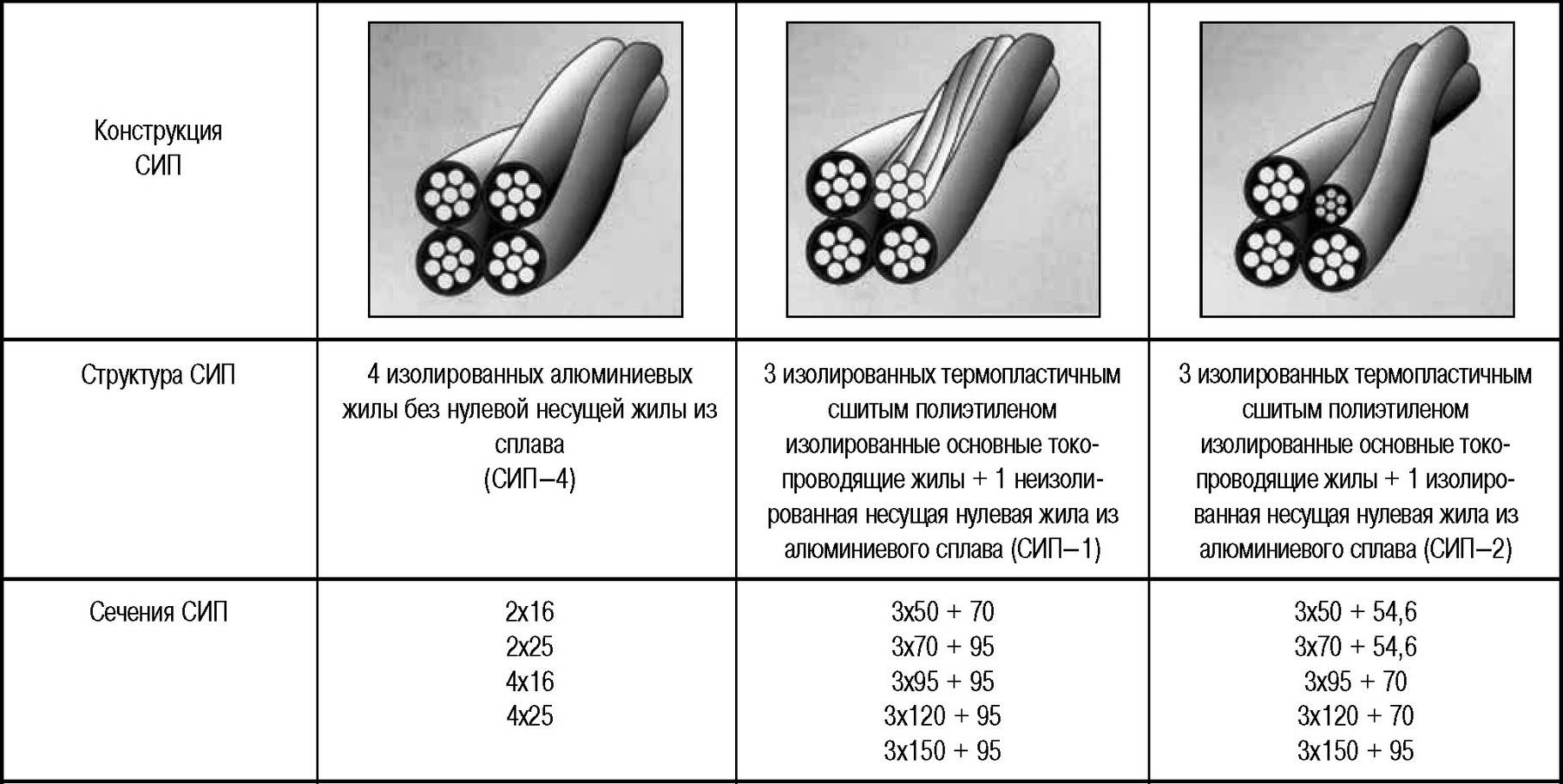

Конструкция проводов СИП

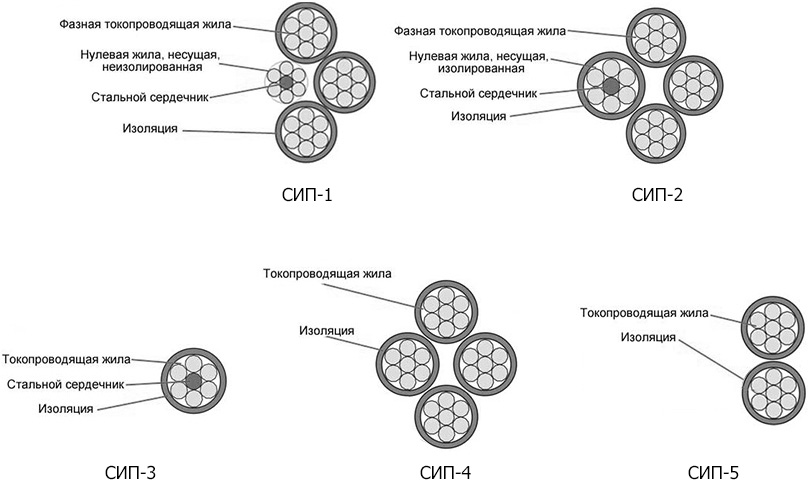

Чтобы знать как правильно выбрать такой кабель, надо в первую очередь определиться каких он бывает конструкций. Первые символы маркировки, следующие сразу за аббревиатурой, обозначают разновидность СИП-кабеля, которая отмечается как 1, 1А, 2, 2А, 4, 4н, 5 и 5н. Они показывают из чего сделаны нулевые провода, есть ли на них изоляция и за счет чего обеспечиваются самонесущее свойство кабеля (стальная жила внутри нулевого провода или прочность общей конструкции)

СИП-1 и СИП-1А

Эти марки электрического провода СИП практически идентичны по своим характеристикам. Единственная разница между ними заключается в наличии изоляции на нулевой жиле: на СИП-1 ее нет, а на СИП-1А – есть. При этом сама нулевая жила имеет стальной сердечник и может быть большего, равного или меньшего сечения чем фазные провода, в зависимости от марки и назначения кабеля. Материал изоляции – термопластичный полиэтилен с рабочей температурой эксплуатации от -60 до +50 С°, без ущерба для своих свойств выдерживающий длительный нагрев до +70 С°. Количество жил – 2-4.

СИП-2 и СИП-2А

Имеет точно такое же строение и токопроводящие характеристики, как и провода марки СИП-1, но разработан он для эксплуатации в более жестких условиях, что выражается в применении изоляции из сшитого светостабилизированного полиэтилена. Это более прочный материал с улучшенными характеристиками термостойкости – рабочая температура от -60 до +50, но длительный нагрев он выдерживает до +90 С° и может использоваться в регионах с холодным климатом. Количество жил – 2-4.

СИП-3

В отличие от остальных марок кабелей СИП, этот делается исключительно одножильным, использующимся для линий электропередач напряжением 10-35 кВольт. Он состоит из стального сердечника, вокруг которого обвита проволока из алюминиевого сплава – AlMgSi. Этот материал обладает высокими токопроводящими и прочностными характеристиками, а также более устойчив к коррозии. В качестве изоляции применяется светостабилизированный полиэтилен, что позволяет использовать кабель СИП в регионах со сложными климатическими условиями.

СИП-4 и СИП-4н

Провод с жилами равного сечения от 16 до 120 мм², количество которых может быть 2-4 штуки. Несущие свойства в равной степени распределяются на все жилы. В качестве изоляции используется термопластичный полиэтилен. Может эксплуатироваться при температурах от -60 до +50 С°, при этом выдерживать длительный нагрев до +90 С°. Различия в маркировке обусловлены материалом из которого сделаны сами токопроводящие жилы – в СИП-4 это чистый алюминий, а СИП-4н – алюминиевый сплав. Также применяется маркировка СИПн-4, которая говорит что изоляция не распространяет горение.

СИП-5 и СИП-5н

По аналогии с проводами СИП-1 и СИП-2 отличаются от кабеля СИП-4 и СИП-4н материалом изоляции, которая сделана из сшитого светостабилизированного полиэтилена. Это позволяет на 30% увеличить ее устойчивость к длительному нагреву и переохлаждению, что определяет сферу использования как для умеренного и холодного климата.

Любой провод СИП имеют расчетный срок службы от 40 лет и при монтаже стребуют выдерживания радиуса изгиба не меньше 10 диаметров всего кабеля.

Из истории самонесущего изолированного провода (СИП)

На российском рынке самонесущий изолированный провод (СИП) появились как импортная разработка в конце 80-х годов, причем одновременно двумя путями — из Финляндии (фирма Nokia Cables) и из Франции (компания Alkatel)

Трудно определить сейчас, кто из этих производителей первым обратил внимание на Россию, да это и не так важно. Главное, что системы проводов СИП у них были разные. И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России

Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России. Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП.

Провода СИП предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ (СИП-1A; 2A; 4; 5) и до 20 кВ (СИП-3).

Преимущественная область применения СИП: для магистральных воздушных линий электропередач и ответвлений к вводам в жилые дома, хозяйственные постройки.Преимущества самонесущих изолированных проводов:

1. Резкое снижение (до 80 %) эксплуатационных затрат, вызванное высокой надежностью и бесперебойностью энергообеспечения потребителей, т.к. исключены короткие замыкания из-за схлестывания при вибрационной пляске проводов, обрывы из-за падения деревьев, гололедообразования и снегоналипания.
2. Уменьшение затрат на монтаж ВЛИ, связанное с вырубкой более узкой просеки в лесной местности, возможностью вести монтаж проводов по фасадам зданий в условиях городской застройки, применением более коротких (4 метра вместо 6) опор, отсутствием изоляторов и дорогостоящих траверс (для ВЛИ-0,4 кВ), возможностью совместной подвески на уже существующих ВЛ низкого, высокого напряжения и линиях связи.
3. Снижение электропотерь в линии из-за уменьшения более чем в три раза реактивного сопротивления изолированных проводов по сравнению с неизолированными.
4. Простота монтажных работ, возможность подключения новых абонентов под напряжением, без отключения остальных от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
5. Высокая пожаробезопасность ВЛИ , связанная с исключением коротких замыканий при схлестывании фазных проводников и применением грозозащитных устройств.
6. Значительное снижение несанкционированных подключений к линии и случаев вандализма и воровства.
7. Улучшение общей эстетики в городских условиях.
8. Значительное снижение случаев поражения электротоком при монтаже, ремонте и эксплуатации линии.

Основные свойства и сферы применения

Силовые провода СИП имеют следующие технические характеристики:

могут эксплуатироваться при температурах от -60°С до +50°С;
безопасный нагрев с изоляцией из сшитого полиэтилена – до +90°С;
если изоляция изготовлена из термопластичного свето-стабилизированного ПЭТ, СИП кабель может греться до температуры не более +70°С;
применяется в зонах с холодным и умеренным климатом;
монтаж провода СИП можно выполнять при температурах до -10°С;
минимальный радиус изгиба – не менее 10 наружных диаметров кабеля;
безопасный период эксплуатации – не менее 40 лет, срок гарантии – 5 лет.

Сечение токоведущих жил многожильных кабелей может колебаться от 16 до 120 квадратных миллиметров. СИП-3 имеет один проводник, который может иметь поперечную площадь до 240 мм2. Для организации наружного освещения выполняют монтаж кабеля с жилами сечением от 16 до 25 мм2.

Если проводить монтаж кабеля марки СИП к дому, расчет сечений проводников кабеля по мощности не имеет смысла делать. Даже при минимальном поперечном сечении его запаса хватит с избытком для обеспечения всех возможных нагрузок. Вес провода марки СИП рассчитывается в килограммах на километр его длины. Он колеблется в пределах от 135 до 530 кг/км. Этот показатель зависит от количества токоведущих нитей и сечений каждой из них. Стоимость такого кабеля существенно отличается в зависимости от региона. К примеру, в Челябинске, который гораздо ближе к предприятию-производителю, цена ниже, чем в Москве.

Кабели СИП широко применяются при сооружении линий электропередач магистрального типа. Ими можно выполнять самые разнообразные ответвления, организуя вводы электричества внутрь любых построек – хозяйственных или жилых. Провода этой конструкции хорошо зарекомендовали себя при устройстве наружных систем освещения в городах и посёлках.

Характеристики провода СИП

Ну вот, мы и выбрали провода СИП, марки и сечения отвечающего нашим требованиям

Но, как и в любом другом случае, для нас важно знать еще и характеристики данного типа проводника. Условно их можно разделить на два типа – электрические и механические

Электрические характеристики

Начнем наш разговор с электрических характеристик, которые для любого проводника являются определяющими. К таковым можно отнести внутреннее сопротивление, сопротивление изоляции и требования, предъявляемые к проводнику при его высоковольтных испытаниях.

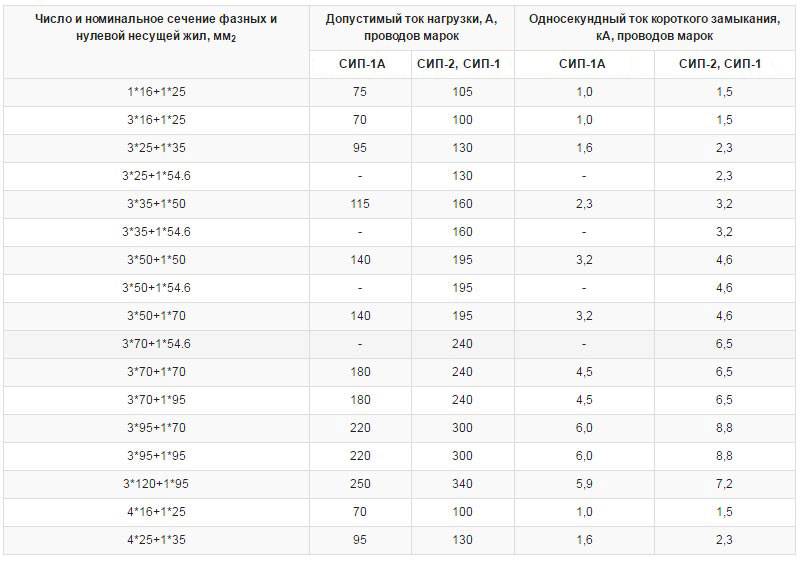

Допустимые токовые нагрузки проводов СИП

Электрическое сопротивление каждой отдельной жилы зависит от сечения провода, материала изготовления и температурных показателей. Ведь чем ниже температура проводника, тем ниже его сопротивление

А для нас крайне важно иметь как можно меньшее сопротивление проводника

Нормируемые значения сопротивление жил провода СИП

У проводов марки СИП максимальное электрическое сопротивление каждой отдельной жилы строго нормируется. Все эти данные сведены в таблице 3 ГОСТ 31946 – 2012. В ней мы видим, например, что провод сечением в 25 мм2 должен иметь сопротивление не выше 1,38 Ом на 1 км своей длины. А провод с сечением в 120 мм2 — уже сопротивление не более 0,288 Ом.

Высоковольтные испытания провода СИП

• А вот что касается высоковольтных испытаний, то тут все немного сложнее. Дело в том, что для СИП-1, 2 и 4 устанавливаются одни нормы, а для марки СИП-3 другие. Это связано с классом напряжения.
• Так вот, если вы решите проводить испытание своими руками, то провод до 1кВ следует выдержать в воде 10 минут. После этого он должен выдерживать напряжение в 4кВ не менее 5 минут. Кроме того, самонесущий провод должен выдерживать импульсное напряжение в 20кВ.
• Что касается изделий марки СИП-3, то здесь все зависит от класса напряжения, на которое оно рассчитано. Так, провод на номинальное напряжение в 20кВ после выдержки в воде 10 минут должен 5 минут выдерживать напряжение в 6кВ. А вариант на номинальное напряжение в 35кВ, при таких же условиях должен выдерживать 10кВ.

Сводная таблица испытаний провода СИП

• Кто-то может заподозрить нас в ошибке. Как это так: номинальное напряжение провода 20кВ, а испытывается он напряжением в 6кВ? Но это связано с тем, что данный тип изоляции не является основным — то есть к нему не предъявляется требование длительно выдерживать номинальное напряжение. Его задача снизить вероятность, а не полностью исключить любые возможные виды коротких замыканий как на видео.
• Именно поэтому существует еще такой показатель, как пробивное напряжение, на которое так же испытывают провод СИП-3. После выдержки провода в воде в течение часа, пробивное напряжение должно быть не ниже 24кВ для проводов, предназначенных на напряжение в 20кВ, и не менее 40 кВ для проводов с номиналом в 35кВ.

Механические характеристики

Ну и напоследок бегло пробежимся по механическим характеристикам провода СИП. Этих параметров очень много, начиная от допустимых температур, и заканчивая содержанием сажи, или стойкостью к продавливанию изоляции при температуре в 90⁰С. Мы остановимся только на наиболее актуальных для нас.

Прежде всего, это разрывное усилие, которое должен выдерживать провод. Понятное дело, что данный показатель напрямую зависит от сечения провода.

Например, провод сечением в 25 мм2 должен выдерживать не менее 7,4кН, а сечением в 120 мм2 не менее 35,2кН. Если вам удобнее видеть эту величину в кгс, то 1кгс=10Н.

Разрывное усилие провода СИП

Отдельные требования предъявляются и к изоляции провода. Она должна плотно прилегать к нему, и поэтому усилие, необходимое для сдвига изоляции, строго нормируется.

Требования по плотности прилегания изоляции к проводу

• Отдельным вопросом являются температурные воздействия. Нормальной для эксплуатации считается температура в пределах от +50⁰С до -40⁰С. Но он должен выдерживать и воздействие температур до +70⁰С или до -60⁰С.
• Кроме того, он должен выдерживать воздействие солнечного излучения, дождя и других атмосферных факторов. А также циклические воздействие разных температур.
• Существуют и другие параметры, которым должен отвечать провод СИП. Все они сведены на фото ниже.

Механические характеристики проводов СИП

Провода СИП с изолированной нейтралью

Эту конструкцию часто называют «французской» — когда несущий нейтральный провод изготавливается с изоляцией. Эту систему характеризует следующая схема: от 1 до 4 проводящих ток жил (алюминий), несущая нейтраль с изоляцией.

Проводящие ток провода в конструкции скручиваются вокруг нейтрального несущего провода, в качестве изоляции применяется силанольно сшитый полиэтилен, который имеет свойство отталкивать свет и выдерживает температурный нагрев до 90 градусов. Кабель этой конструкции рассчитан на работоспособность при температурном нагреве от короткого замыкания оборудования до 240 градусов.

Предлагаемая на современном электротехническом рынке продукция имеет много наименований, что у обывателя вызывает сложность выбора. Специалисты всегда рекомендуют внимательно смотреть на качество изоляционного слоя кабеля, его оболочки, из какого материала они сделаны. Каждый провод может характеризоваться работой под разной нагрузкой. Систематизируя информацию по конструкции, видам проводов, можно сделать вывод, что марка кабеля СИП-2 лучше подходит для организации трансформации электрической энергии по магистральному признаку, этот провод используется для отводов от «воздушки». Марка проводов СИП 4 и 5 используется для подключения объектов энергопотребления, для фасадной прокладки.
