Особенности и технология монтажа проводки открытого типа

Когда используется

Вы наверное знаете, что существуют два варианта укладки электропроводки: скрытая и открытая. В большинстве случаев применяется первый способ. Однако существуют такие ситуации, когда проложить электропроводящие кабели скрытно не получается.

• Если ремонт уже сделан, то, чтобы провести скрытую электропроводку, придется нарушить эстетичный внешний вид помещения и потратить дополнительные денежные средства.
• Когда нет времени проводить работы по штробированию либо материалы, из которых возведены стены или потолок, не позволяют это сделать.
• Открытая электропроводка обходиться намного дешевле и проводиться гораздо быстрее, чем скрытая.
• В том случае если имеющаяся проводка устарела, перегорела или не способна выдержать предполагаемые нагрузки. В таких ситуациях лучше провести новую электропроводку, чем восстанавливать старую.

Открытая электропроводка — это такая система снабжения дома током, при которой ко всем кабелям и узлам имеется свободный доступ. С одной стороны это положительный момент, а с другой наоборот отрицательный, но об этом я расскажу немного позже. Несмотря на то, что открытая электропроводка находится с наружной стороны стен или потолка, существует несколько различных способов её укладки.

Открытая (наружная) проводка — достоинства и недостатки, требования, особенности монтажа

Открытая проводка – это наиболее простой способ прокладки электрических линий. В отличие от скрытой она прокладывается не в толще строительных конструкций, а над их поверхностью. В современных домах она используется очень редко. В то же время такой метод требует намного меньше времени и связан не с такими большими трудозатратами, как прокладка линии закрытого типа. Отсутствует и необходимость в штроблении, благодаря чему практически не нарушается целостность потолка и стен.

Если вы не планируете провести во всем доме проводку в стиле ретро, то открытый метод лучше использовать только на отдельных участках, допустим, в том случае, когда вам нужно незначительно расширить линию. В противном случае большое количество проводов, которые прекрасно видны невооруженным глазом, будет портить интерьер.

Монтаж открытой электропроводки требует тщательной подготовки. Такой способ установки связан с определенными правилами, требующими неукоснительного соблюдения.

Особенности внешней укладки электрокабелей

Такой монтаж целесообразно использовать при укладке кабеля в углах помещения, местах стыка, вдоль плинтуса. Определенную сложность представляет внешняя укладка в помещениях, в которых установлены подвесные потолки — укладывать провода под ними нельзя, поэтому приходится фиксировать их на стенах.

Если нужно уложить большое количество проводов, то рекомендуется использовать пропускные каналы.

Также перед началом монтажа необходимо разработать схему: в ней необходимо учитывать, где будут смонтированы соединительные и осветительные коробки, а также обеспечить свободный доступ для осмотров и ремонта коммуникаций.

Открытая проводка в интерьере.

Меры безопасности

Основные требования:

Изоляция кабелей должна выдерживать внешние воздействия без риска разрушения. Например, не следует прокладывать линии около источников повышенной температуры, поскольку нагрев приведет к оплавлению защитного слоя. Для повышения безопасности кабели можно пропустить через дополнительный изолятор. В случае незапланированного механического воздействия будет повреждена только внешняя оболочка.
Если перегородки выполнены из горючего материала, то следует прокладывать магистрали в стальных трубах или на изоляторах, предотвращающих контакт между проводами и стенами.
При разводке следует разделять слаботочные и силовые цепи, а также укладывать резервные линии в отдельные короба. В случае повреждения магистрали с основным кабелем запасной окажется целым с высокой долей вероятности.
Нулевая и фазная жилы должны находиться в пределах одного кабеля, цветовая маркировка изолятора позволяет быстро определить назначение сердечника.
Для соединения жил запрещается использовать скрутку, не обеспечивающую надежный контакт и нагревающуюся при подключении мощного оборудования.
Рекомендуется предусмотреть запас кабеля по длине, позволяющий провести ремонт (например, в случае повреждения жилы в точке подсоединения в абонентским устройствам).
Места соединения проводов должны располагаться в распределительных коробках

Важно обеспечить беспрепятственный доступ к контактам для ремонта, обслуживания или проверки.
Для ввода силовой линии в частный дом используют трубу, не допускающую проникновение в помещение талой или дождевой воды. Распределительные коробки должны соответствовать условиям эксплуатации

Например, в зонах с повышенной влажностью используют изделия с герметичными крышкой и вводами для проводов.
Металлические конструкции, используемые для монтажа проводки, должны иметь антикоррозионное гальваническое покрытие.
Не допускается монтаж открытых кабелей в помещениях с высоким уровнем влажности или с перепадами температуры (например, ванные комнаты, кухни или сауны). В таких условиях для прокладки проводки используют защитные герметичные трубы.

Установка в плинтусе

Наиболее эстетичным способом укладки открытой электропроводки является её монтаж в декоративные плинтусы. По своей сути данный способ достаточно прост, но стоит учитывать, что вам придется приобретать дополнительный негорючий уплотнитель. Так как большинство плинтусов прекрасно и ярко горят. Использование такого материала просто необходимо. Электрические провода довольно часто нагреваются, а от короткого замыкания никто не застрахован. Используя данный вариант монтажа, вы получаете полностью невидимую для глаз электропроводку, но коэффициент безопасности жилья уменьшается в разы.

Установка кабеля

Скобы для наружной проводки

Крепление проводника производится с использованием пластмассовых скоб. Они приобретаются вместе с кабелем по его диаметру. Между фиксирующими механизмами не должно быть большого расстояния, так как тогда провод будет провисать. Скобы ставятся по обе стороны кабеля и рядом с местами подключения к элементам. При горизонтальной прокладке телефонного и электрического провода скобы ставятся одна над другой на расстоянии, не превышающем 40 см. Если проводник бронированный, минимальная дистанция увеличивается до 75 см. В случае прокладки электропроводки вертикальным способом интервал между фиксирующими устройствами не превышает 1 м.

Обычные проводники с защитой в горизонтальном положении требуют нахождения скоб на расстоянии не более 25 см, в вертикальном – не более 40 см. Интервал между фиксатором и электрическим элементом, к которому подключается кабель, не должен быть более 10 см.

Скрытая электропроводка

Скрытый вид электропроводки прокладывается обычно внутри фундаментов, потолков и пр. Прокладка, как правило, может осуществляться в пластиковых, либо стальных трубах, а также гибких рукавах, коробах или пустотах различных строительных элементов и конструкций. Наиболее трудоемким и затратным, но при этом отличающимся декоративностью вариантом скрытой проводки является ее прокладка именно внутри стеновых и перегородочных перекрытий в предусмотренных пустотах.

Более простым способом считается прокладка проводов по стенам и потолкам в изготавливаемых посредством перфоратора канавках и бороздках – штробах. Кабели в этом случае пропускаются в гибкую трубку ПВХ, предохраняющую провода от повреждений во время монтажа и эксплуатации.

Многие прокладывают скрытую проводку прямо по поверхности потолков и стен, закрепляя ее гвоздями и алебастром. В ходе финишной отделки провода покрываются слоем шпатлевки или выравнивающей стены штукатурки. Данный вариант также считается безопасным по причине высокой огнеустойчивости материалов финишной отделки, но неудобен в случае необходимости ремонта или демонтажа электропроводки.

Одним из распространенных вариантов применения скрытой электропроводки является ее использование для питания «домашних кинотеатров» — сложных с электрической точки зрения систем, состоящих из видео- и аудиокомпонентов, соединяемых между собой разными видами кабелей. При покупке домашнего кинотеатра перед его новым владельцем сразу же встает вопрос о грамотной прокладке скрытой проводки для питания аудио- и видеокомпонентов напряжением 220 вольт и акустических кабелей. Для этого обычно требуется применение комплексного похода, учитывающего особенности комнатной планировки и дизайна помещения и объем имеющиеся в распоряжении денежные средства.

Для того чтобы проложить скрытую проводку под кинотеатр, необходимо проштробить участок стены от ресивера к динамикам и скрыть в нем проводки, сделав специальные винтовые терминалы к каждой из колонок. Общий терминал винтового типа обычно размещается за ресивером, а сабвуферу достаточно будет провода от ресивера, проложенного способом открытой проводки.

Рассмотренные способы и варианты электромонтажа сетей дают представление об имеющемся разнообразии электропроводок, используемых для квалифицированного проведения и осмечивания электромонтажных работ. Что характерно, каждый из описанных способов выполнения электромонтажа имеет свою сферу и особенности применения в контексте условий внешней и внутренней среды помещения, применяемых современных строительных материалов и технологий.

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

• скрытый или внутренний;
• наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

Вариант открытой проводки — как все сделать правильно

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

• с использование пожаробезопасных гофротруб;
• в каналах из ПВХ;
• с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

• не портит внешний вид интерьера дома;
• защищена от случайного внешнего воздействия;
• не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

• финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
• затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
• невозможно внешним осмотром определить состояние заложенного электрического кабеля;
• вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

• осуществление доступной проверки состояния электрокабеля;
• простота ремонта или замены вышедших из строя деталей электроцепи;
• доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

• существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
• осуществление особых требований по прокладке электропроводов.

Что нужно для монтажа открытой проводки

Теперь разберемся, как правильно подобрать кабель, розетки и выключатели для проводки открытого типа.

Как выбрать кабель для внешней проводки

Аналогично организации скрытой проводки выбор кабеля для внешней напрямую связан с электрической нагрузкой на устанавливаемую систему. Бытовые и электрические приборы могут функционировать при подключении через медные двух- или трехжильные кабели либо алюминиевые с сечением 2,5 кв. мм. Электрическая плита потребляет больше мощности, поэтому потребуется кабель сечением 5-6 кв. мм. Вся ветка должна подводиться к распределительной коробке через предохранитель на 25 А.

Кабель для внешней ретро-проводки

Медные кабели считаются более надежными и устойчивыми, а в некоторых случаях применение алюминиевых уже попросту недопустимо. Обусловлено это тем, что медь — материал, более устойчивый к коррозии, выдерживающий большую электрическую нагрузку в сравнении с алюминиевым проводом того же сечения. Кроме того, медный кабель более пластичен, что исключает вероятность его перелома даже при монтаже линий с множеством изгибов.

Розетки

Для проводки открытого типа используются накладные розетки, которые крепятся прямо к стене. Нет необходимости проделывать углубления для подрозетников, поскольку контакты таких элементов в отличие от встраиваемого оборудования хорошо изолированы и спрятаны внутри. Если какие-то приборы должны использоваться с заземлением, нужно покупать накладные розетки с наличием соответствующего контакта.

Накладной блок розеток для открытой проводки

Выключатели

В данном пункте следует обратить внимание на герметичные выключатели. Они используются как при скрытом, так и при открытом методах прокладки электрического кабеля

Для ванной комнаты, кухни и других помещений с повышенным уровнем влажности не имеет значения выбранный способ монтажа. Закрытые приборы исключат замыкания и перегревы кабеля. Их установка аналогична розетке для проводки открытого типа: достаточно просверлить парочку отверстий в стене и надежно зафиксировать оборудование.

Накладные выключатели в деревянном доме

Как правильно соединять провода

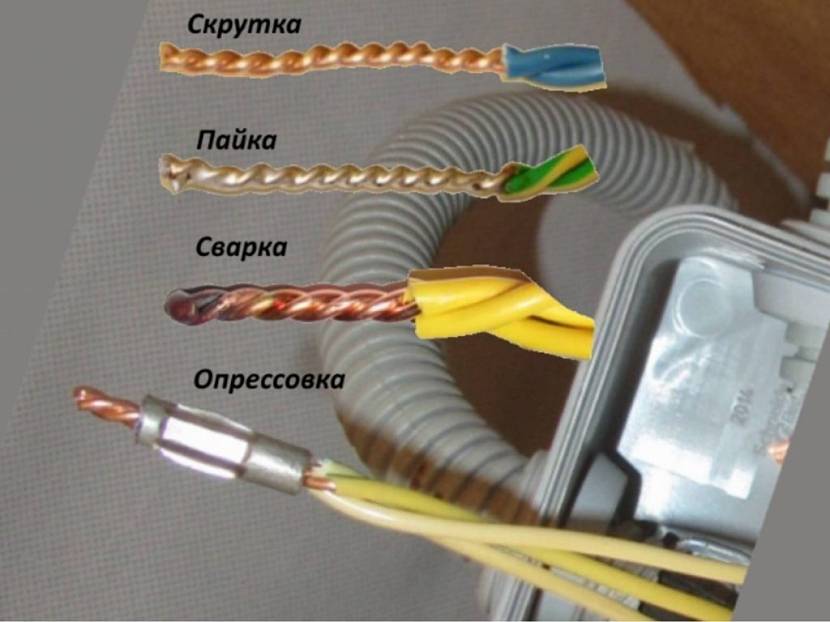

Допустимые технологии соединения металлических жил:

1. Скруткой с последующей обработкой стыка припоем. Метод обеспечивает надежный контакт, стойкий к воздействию коррозии, но при использовании неподходящего флюса возможно разрушение стыка. Альтернативный способ предусматривает использование сварки, электрод прикладывают к наконечнику скрутки. Оба метода не позволяют разъединить провода без повреждения жил или изоляции.
2. При помощи металлических гильз, деформируемых специальными клещами. Формируемый стык отличается высокой прочностью, выдерживает механические и вибрационные нагрузки. Метод допускается стыковку жил из разных материалов с применением биметаллических гильз. Для повышения герметичности в соединитель добавляют специальную смазку, проводящую ток. Для разъединения необходимо срезать гильзу, другим способом разомкнуть провода не получится.
3. При помощи клемм WAGO с рычагом, обеспечивающим легкое соединение и размыкание проводки. Компактные размеры соединителей позволяют уменьшить габариты распределительной коробки. Клеммы выдерживают большую силу тока без риска подгорания контактов или перегрева.
4. При помощи винтовых клемм, допускающих соединение жил из разных металлов. Поскольку в процессе эксплуатации затяжка ослабевает, то требуется периодически подтягивать крепления. Метод обеспечивает быстрое отсоединение кабелей (например, для ремонта или модернизации электропроводки).

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

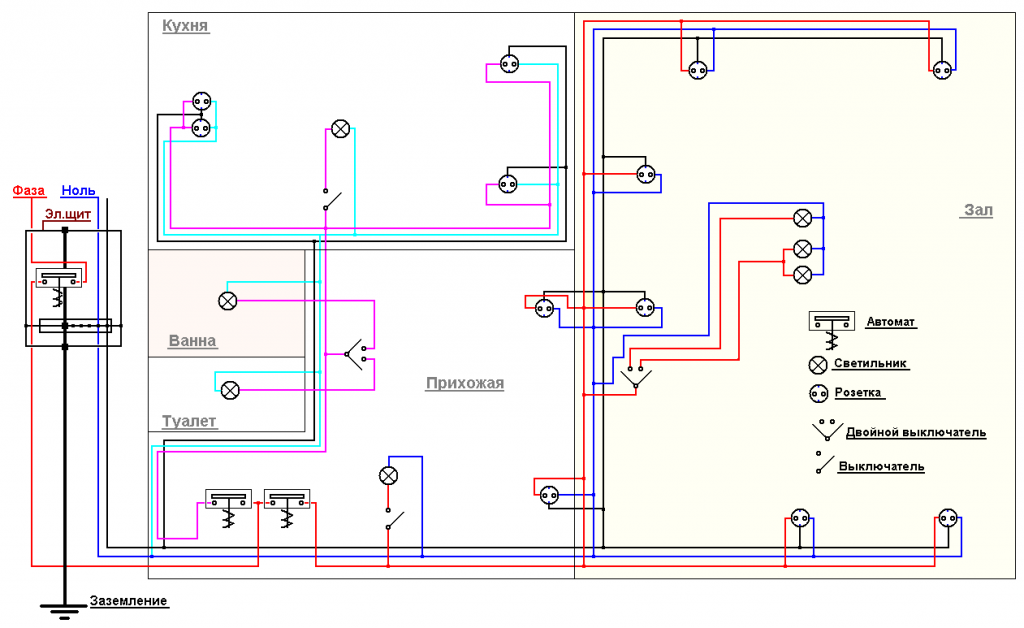

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в  прошлых материалах.

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь, а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

• Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

• Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

• Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

• Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

• Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

• Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

• Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

• Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

• Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

• Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

• Если проводка всё-таки пересекает неэлектрический трубопровод,  постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.





















• Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Достоинства и недостатки внешней проводки

Как и любой другой метод прокладки коммуникаций, монтаж открытой электропроводки имеет свои плюсы и минусы. К преимуществам относятся:

• Легкость установки.
• Минимальное нарушение целостности стен (потолка).
• Отсутствие нужды в дополнительном оборудовании.

Имеет открытая электропроводка и свои недостатки. Они таковы:

• Малопривлекательный внешний вид.
• Необходимость учета технических норм помещения.
• Необходимость строгого соблюдения при монтаже норм пожарной и электрической безопасности.

Конечно, не всегда наружная проводка выглядит в квартире непрезентабельно. Например, винтажная линия в стиле ретро может стать отличным дополнением интерьера и придать дому очарование старины. Но, во-первых, элементы для такой проводки стоят дорого, а во-вторых, монтировать ее стоит, только если дизайн помещения выдержан в соответствующем стиле.

Пример готовой открытой электропроводки, проложенной в кабель-каналах на видео:

Внутренняя скрытая электропроводка

Такой вид электропроводки используется в тех случаях, где нужно ее спрятать, чтобы не нарушить дизайн помещения — это дома, квартиры и другие помещения. Электропроводку скрывают в штробах стен, под полом, за каркасом подвесных потолков. Провода под полом, за навесным потолком протягивают в пластиковой гибкой гофре или в металлической трубе.

Способ укладки проводов зависит от конструкции зданий и требованию пожарной безопасности этих сооружений. На бетонных или кирпичных стенах пробиваются штробы, куда укладывается провод. Сверху штробы закидывают штукатурку. В этом случае возникают трудности при ремонте электропроводки.

Скрытая электропроводка в штробе под штукатурку

При неисправностях проводов вскрывается штукатурка, что приводит к дополнительным материальным затратам. Собирается схема электропроводки в разветвительных коробках, обычно под потолком. Эти короба в основном пластиковые, но могут быть и пожаробезопасными металлическими для монтажа в деревянных конструкциях.

Иногда в панельных плитах прокладывают трубы размером до 4 см в диаметре для укладки проводов. Для скрытой электропроводки кабель выбирают по сечению больше, чем для открытого вида монтажа, так как охлаждения при скрытой проводке затруднено. Несмотря на все эти недостатки, этот вид электропроводки пользуется наибольшей популярностью.

Помогла вам статья?

ДаНет1

Плюсы и минусы внешней проводки

Основное достоинство данного метода — высокая скорость установки кабельных линий. Буквально за пару дней без огромного опыта вы самостоятельно справитесь с монтажом открытой проводки в квартире с одной жилой комнатой. А профессиональному электрику потребуются считанные часы.

Вторым достоинством способа является пониженная трудоемкость. Нет необходимости в штроблении стен, укладке кабель-каналов и сверлении отверстия для подрозетников. Соответственно, не возникает потребности в последующем монтаже облицовки, оштукатуривании, покраске или поклейке обоев.

Третьим весомым преимуществом проводки открытого типа является постоянная доступность к каждому участку линии. В любой момент можно провести ремонтные работы или модифицировать электрическую сеть, добавив новые компоненты. На это уйдет минимум времени и сил. Вы быстро и без проблем добавите ответвление к новому светильнику, подключите новую розетку или переместите в другое место старый выключатель. При организации скрытой проводки такие работы намного сложнее и затратнее, зачастую сопровождаются разрушением стен.

Однако есть в данном методе определенные недостатки. Первым минусом является то, что кабельная система находится на виду. Несмотря на огромное множество различных стилей оформления, такой подход уместен далеко не для каждого интерьера. Исключением являются стили кантри, ретро, техно и стимпанк, для которых проводка открытого типа может стать изюминкой.

Электропроводка в лофте в стиле стимпанк

Второй недостаток связан с техническими нормами каждого помещения, где кабель прокладывается по открытому методу. К примеру, для ванной комнаты, кухни и других участков с высоким уровнем влажности используемые провода должны быть хорошо защищены. Аналогичная ситуация с устанавливаемыми выключателями и розетками. Класс защиты подобных элементов при организации скрытой проводки должен быть не ниже IP-44. А если говорить об открытой, то требование повышается сразу до IP-68. Такие провода, розетки и выключатели выглядят слишком массивно и в два счета могут испортить интерьер.

Крепление на скобы

В подвальных помещениях и гаражах часто применяется экономная по расходу и стоимости материалов проводка с креплением на электротехнические скобы.

Кабели и провода с качественной многослойной изоляцией (ВВГнг или NYM) можно крепить прямо к поверхности, но лучше подстраховаться и подложить под кабель полосу из металла или изоляционного материала.

Ширина полосы должна быть не менее 20 мм шире кабеля. Металлическую полосу подключают к общему заземлению.

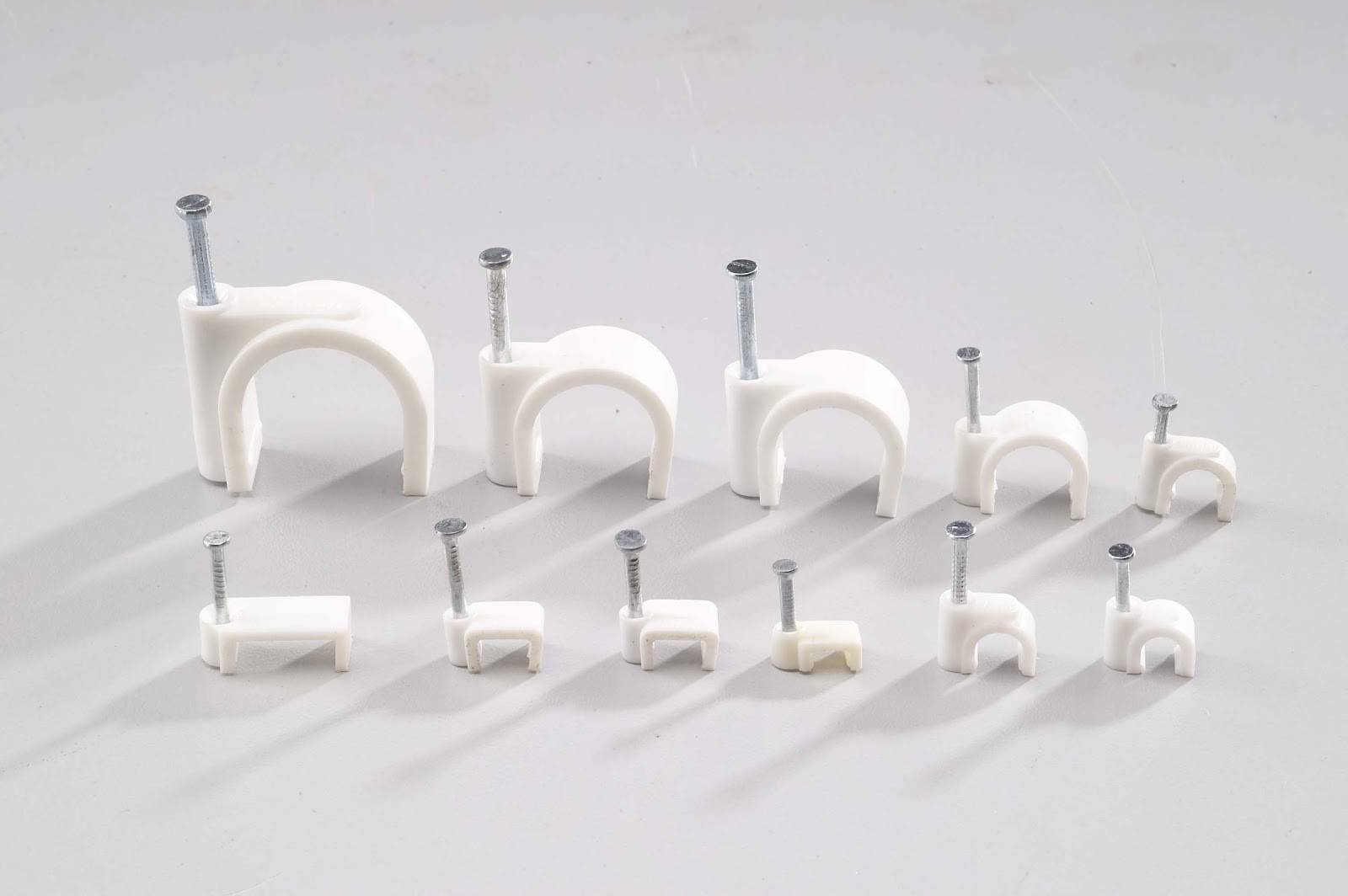

Электротехнические скобы из оцинкованной стали выпускаются в двух вариантах: с одним ушком под крепеж и с двумя ушками.

Скобы используются для крепления не только одиночных проводов, но и металлорукавов, гофр и труб, внутри которых протянуты провода. Для крепления скоб к поверхности используются винты — саморезы по дереву или металлу.

  Описание видов и типов кабель – каналов

В зависимости от «рельефа» при прокладке открытой электропроводки между элементами крепежа выдерживается расстояние от 0,3 до 0,6 м.

Заземление на трубы

В старых многоэтажных домах, таких как «хрущевки», зачастую нет заземляющего провода, а идут только фаза и ноль. Однако многие современные бытовые электроприборы, например, стиральные машины, требуют наличие в розетке третьего провода. Многие электрики выходят из положения, заземляя электроприборы на трубу отопления, решая, что она должна быть изначально заземлена. Но безопасно ли это?

При нормальной работе электроприборов ток утечки настолько мал, что не ощущается человеком и не создает КЗ. Однако при пробое изоляции на корпус бытовой техники подается напряжение. Если заземление, к которому подключены трубы, сделано качественно и имеет низкое сопротивление, то потребляемый ток резко возрастет, и автомат отключится. Однако вы не можете заранее знать, нормальное ли заземление у труб и есть ли оно вообще. Также соседи сверху и снизу от вас могут поменять трубы на пластиковые, тем самым разорвав цепь. А так как сопротивление будет большим, то ток будет не настолько высоким, чтобы отключить автомат. Трубы отопления, а также все приборы, подключенные к заземленным от этой трубы розеткам, окажутся под напряжением, опасным для человека.

Выходом в данной ситуации может стать заземление на корпус электрощитка (хотя это и не совсем законно), который есть в подъезде. По крайней мере он точно должен быть подключен к контуру заземления.

Прокладка открытой электропроводки на скобах

Чтобы избежать лишних хлопот и не заниматься подкладыванием прослойки из негорючего материала между стеной и кабелем, лучше сразу выбрать провод с двойной, а лучше тройной изоляцией. Если вы используете для монтажа универсальный плоский провод, то слой прокладки должен выступать с каждой стороны провода на 1 сантиметр.

Стоит также уделить вниманием выбору сечение провода, чтобы в процессе эксплуатации он не нагревался. Для группы розеток минимально допустимое сечение жилы – 2,5 квадратных миллиметра, для группы освещения подойдут 1,5 квадратных миллиметра. Выбор сечения зависит от напряжения сети, количества потребителей и силы тока

Выбор сечения зависит от напряжения сети, количества потребителей и силы тока.

Для монтажа электрических проводов используется специальные пластиковые скобы на поверхности потолка или стен.

Открытая проводка на скобах одна из самых экономных, но внешне непривлекательных. Особенно бросаются в глаза несколько параллельных проводов.

Советы специалистов

Чтобы избежать перечисленных выше ошибок, придерживайтесь свода правил по монтажу электропроводки в деревянной постройке.

В этом вам помогут следующие советы профессионалов:

Провода в запотолочном пространстве прокладывают с соблюдением требований к установке наружных систем электроснабжения. Проводка укладывается в металлический короб или пластиковую гофру. Для крепления к потолку используйте монтажные клипсы.
Заранее составьте план размещения потребителей электрического тока. На каждую группу потребителей запланируйте по одной распределительной коробке.
Прокладку сетей электроснабжения начинайте с монтажа распределительных коробок.
Все гофры и каналы на потолке прокладывайте параллельно друг другу, чтобы упростить последующее обслуживание.
Провода не должны пересекаться.
В месте стыковки нескольких линий устанавливают распаечную коробку.
В местах с повышенной влажностью используйте специальные влагозащищенные распаечные коробки

То же самое касается и гофрированных труб для прокладки проводов.
Скрытую проводку используйте в помещениях с повышенной влажностью.
При использовании скрытого монтажа важно тщательно рассчитать нагрузки и правильно подобрать сечения кабелей, поскольку в будущем у вас не будет доступа к проводке.

При обустройстве в деревянном доме систем электроснабжения предусматривайте возможность их замены в случае возникновения аварийной ситуации или физического износа кабелей электроснабжения. Если все работы по монтажу проводки выполнены правильно, то это обеспечит безопасную эксплуатацию постройки и ее долговечность.

Наружные электропроводки

2.1.75. Незащищенные изолированные провода наружной электропроводки должны быть расположены или ограждены таким образом, чтобы они были недоступны для прикосновения с мест, где возможно частое пребывание людей (например, балкон, крыльцо).

От указанных мест эти провода, проложенные открыто по стенам, должны находиться на расстоянии не менее, м:

При горизонтальной прокладке:

• под балконом, крыльцом, а также над крышей промышленного здания — 2,5
• над окном — 0,5
• под балконом — 1,0
• под окном (от подоконника) — 1,0

При вертикальной прокладке до окна — 0,75

То же, но до балкона — 1,0

От земли — 2,75

При подвеске проводов на опорах около зданий расстояния от проводов до балконов и окон должны быть не менее 1,5 м при максимальном отклонении проводов.

Наружная электропроводка по крышам жилых, общественных зданий и зрелищных предприятий не допускается, за исключением вводов в здания (предприятия) и ответвлений к этим вводам (см. 2.1.79).

Незащищенные изолированные провода наружной электропроводки в отношении прикосновения следует рассматривать как неизолированные.

2.1.76. Расстояния от проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли (дороги) в проезжей части должны быть не менее 6 м, в непроезжей части — не менее 3,5 м.

2.1.77. Расстояния между проводами должно быть: при пролете до 6 м — не менее 0,1 м, при пролете более 6 м — не менее 0,15 м. Расстояния от проводов до стен и опорных конструкций должны быть не менее 50 мм.

2.1.78. Прокладка проводов и кабелей наружной электропроводки в трубах, коробах и гибких металлических рукавах должна выполняться в соответствии с требованиями, приведенными в 2.1.63–2.1.65, причем во всех случаях с уплотнением. Прокладка проводов в стальных трубах и коробах в земле вне зданий не допускается.

2.1.79. Вводы в здания рекомендуется выполнять через стены в изоляционных трубах таким образом, чтобы вода не могла скапливаться в проходе и проникать внутрь здания.

Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75 м (см. также 2.4.37 и 2.4.56).

Расстояние между проводами у изоляторов ввода, а также от проводов до выступающих частей здания (свесы крыши и т.п.) должно быть не менее 0,2 м.

Вводы допускается выполнять через крыши в стальных трубах. При этом расстояние по вертикали от проводов ответвления к вводу и от проводов ввода до крыши должно быть не менее 2,5 м.

Для зданий небольшой высоты (торговые павильоны, киоски, здания контейнерного типа, передвижные будки, фургоны и т.п.), на крышах которых исключено пребывание людей, расстояние в свету от проводов ответвлений к вводу и проводов ввода до крыши допускается принимать не менее 0,5 м. При этом расстояние от проводов до поверхности земли должно быть не менее 2,75 м.

Выводы и полезное видео по теме

Мы подобрали полезные видеоматериалы, которые помогут избежать частых ошибок монтажа и правильно организовать внешнюю электропроводку в доме.

Инструктаж по монтажу электропроводки в кабель-канале:

Полезные советы по установке розеток:

Основные ошибки, которые допускают при подключении УЗО:

В теории технология обустройства открытой проводки выглядит простой и понятной. А вот когда доходит до практики, многие владельцы домов совершают массу ошибок. Беритесь за самостоятельный монтаж только в том случае, если обладаете нужными знаниями для разработки и реализации проекта. Если нет, то не рискуйте жизнью и поручите эту работу электрикам.
