Освещение на балконе: как провести проводку своими руками, дизайн

Шаг 3 – Подводим линию и подключаемся

Для примера рассмотрим наиболее сложный из способов – когда нужно провести свет на балконе, выведя линию от щитка. Чтобы Вам была понятнее инструкция, условно разобьем ее на пункты:

Отключите электричество в квартире (автомат на вводном щитке).
Отрежьте нужную длину проводника.
Сделайте разметку на стенах для их штробления.
Создайте технологические канавки от ввода до распределительной коробки на лоджии. Также сделайте штробы под выключатели, розетки, монтажную коробку. Провести свет на балкон можно только через стену, поэтому нужно будет в подходящем месте пробурить отверстие, достаточное для прохождения гофрированной трубы.
Поместите кабель в штробу и зафиксируйте алебастром через каждые 20 см (раствор быстро схватывается, что очень удобно).
Подсоедините все элементы в одну цепь, согласно созданной схеме.
Прозвоните готовую линию мультиметром на наличие короткого замыкания. Если все в порядке – раствором заделайте штробы.
Подключите свет к автоматическому выключателю на вводе и включите электричество.

Видео урок по правильному подключению света

Вот и все что Вы должны знать для того, чтобы провести свет на балконе своими руками. Как Вы видите, произвести электромонтаж самому вполне реально даже без определенных навыков. Если же Вы решили сделать освещение лоджии без электричества, установите специальные светильники на батарейках, которые пользуются популярностью среди владельцев квартир в панельных домах.

Монтаж электропроводки в квартире
Как собрать распределительный щит?
Как сделать теплый пол на балконе

Подборка лучших идей освещения балкона и лоджии

Как подобрать оптимальную точку подключения

Как провести свет на балкон, здесь все зависит от того, сделан ремонт в квартире или нет. Если все в процессе, то и электричество следует провести капитальное. Проложить в штробах кабель от центрального щитка, установить распределительную коробку, в которой и будут запитаны необходимые источники электропередачи. Существуют три основных источника подключения. Впрочем, обо всем более детально.

Квартирный щиток

Вариант сложный, но надежный. Для реализации идеи в жизнь придется тянуть кабель через всю квартиру и делать это не тогда, когда ремонт сделан, а когда все в процессе строительных работ. Преимущества данного способа очевидны. На балконе можно установить бытовую технику и обогреватели, сделав помещение вполне себе жилым, теплым и уютным.

Соседняя комната

Здесь понадобится отыскать распределительную коробку в стене и от нее провести новую линию и запитать ее. Такой вариант возможен лишь в случае, если электропроводка новая и жилы кабеля имеют нужный диаметр. Иначе она не выдержит дополнительную нагрузку.

Свет на балкон от розетки

Этот вариант аналогичен предыдущему. Он удобен в случае, если коробка находится в непосредственной близости к балкону. Провода не придется тянуть через всю комнату, а значит, проведение света не создаст трудностей во время рабочего процесса.

Интересно! Особенности холодного остекления балконов

Прокладка кабелей имеет свои особенности, преимущества и недостатки. На неостекленном, а значит необогреваемом балконе, следует отдать предпочтение наружной проводке. Она легко монтируется, в случае выхода из строя участка кабеля или соединения – их удобно заменить. К тому же, такая проводка безопасна.

К недостаткам относится неэстетичный внешний вид, все провода спрятаны в гофрах, что снижает воздействие атмосферной влаги на кабель, провода находятся на виду.

Пошаговая инструкция проведения проводки на балкон

Чтобы провести свет на балконе своими руками, необходимо выполнить ряд несложных действий, а именно:

Первым делом обеспечить безопасность. В распределительном щитке принадлежавшему определенной квартире, опустить вниз клювик автоматического выключателя. С помощью индикаторной отвертки убедиться в том, что электричество выключено.

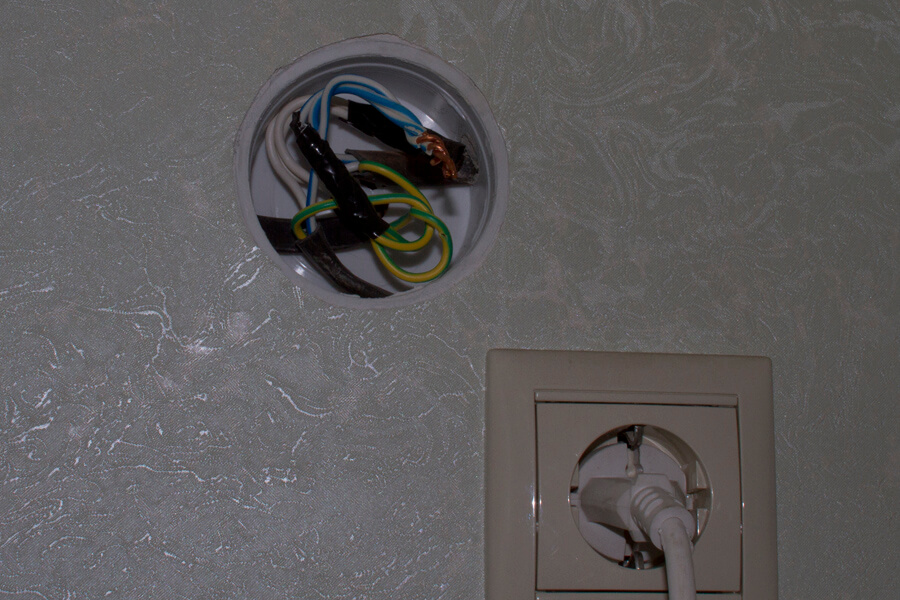

Открутить винты, удерживающие розетку и вытянуть из подрозетника сердцевину.
Срезать изоляцию на концах провода оголив их на 1 см. надеть на концы клеммы, или скрутить провода кольцом.
Подсоединить к розетке. К нулю подключить проводок синего цвета, а к фазе – провод черного, красного или белого цвета.
После проделанных манипуляций, аккуратно вставить розетку в подрозетник и закрутить все винты на место.
Чтобы только что проложенный кабель не портил общий вид, прячем его в плинтус и крепим на дюбель гвозди.

Интересно! Как правильно обшить балкон снаружи сайдингом

Завести кабель на балкон можно и через стену, проделав в ней отверстие, через балконную дверь или под подоконником. Таким образом, возможно провести свет на балконе своими руками.

Монтаж скрытой проводки от комнатной розетки

Схема подключения розеток и выключателей с заземлением

Чтобы монтажные работы были качественными, необходимо, кроме подготовки материалов и инструментов, выполнить разметку по ранее разработанной схеме.

Штробим стену для прокладки провода от розетки
В случае чистовой отделки в комнате скрываем провод в кабель каналах

К скрытому типу относится прокладка электропроводки от комнатной розетки под различными обшивками балкона (плиты, панели, гипсокартон). В этом случае вместо штробов используются гофрированные трубы, короба, пластиковые трубы.

Работы выполняются в следующем порядке:

На стенах и на потолке собирают конструкцию из профилей. Пробивают в стене входное отверстие для кабеля.

Отмечают места установки распределительной коробки (200 мм от потолка), розеток (300 мм от пола) и выключателя (1000 мм от пола). Нельзя забывать об удобстве и практичности установки светильников.

К стене крепят накладную распределительную коробку с соответствующей степенью защиты (код IP).

Через гофрированные трубы пропускают кабель. Укладку и крепление труб выполняют строго вертикально от распределительной коробки в сторону розеток, выключателя, светильников. К распределительной коробке подключают кабель от комнатной розетки.

В распределительной коробке соединяют провода и изолируют.

Монтируют обшивку на профили.

Специальной насадкой на дрели делают отверстия в обшивке, предназначенные для подрозетников выключателя, розеток, светильников. В отверстия вытягивают провод, проложенный в гофрированных трубах.

Подключают выключатель, розетки и светильники к проводам.

Проверяют качество монтажных работ по нагреву мест соединения проводов, включив в розетку энергоёмкое устройство.

Кто не знает как подключить розетку и выключатель в одной коробке — посмотрите видео:

Варианты источников питания освещения на балконе

Выше говорилось о том, что существуют 3 вида источников питания, через которые мы можем сами проводить свет на балконах и лоджиях. Сложным вариантом является протяжка кабелей от электрощита в квартирах.

Правильнее будет проводить свет из другой комнаты, граничащей с оконным блоком. Всё что нужно – это обнаружить ответвлительную коробку и подключить в неё другую электролинию.

Трудность, с которой Вы способны встретиться – это плохие провода или небольшой диаметр жил. Если у вас на балконе есть электрические приборы с высокими мощностями, то это ещё не даёт гарантию на то, что провода смогут перенести большие нагрузки, идущие от ламп.

Таким образом, необходимо самостоятельно вычислить сечение кабеля на входе в комнату и существует ли резерв токовых нагрузок. Когда резерв небольшой, то правильнее применять светильники и лампочки маленькой мощностью.

И последний способ схож со вторым. Отличие в том, что освещение проводят не от электрощита, а от розеток. Этот вариант электромонтажных работ носит название присоединение шлейфом.

Когда монтажные коробки располагаются не рядом, а Вы не хотели бы проводить электрическую сеть через все помещения, то данный метод является наиболее правильным.

Ответив на все вопросы, следует начертить для балкона электросхему освещения. Затем можно покупать все составляющие и осуществлять монтажные работы.

Установка светильников

Когда проводка смонтирована и все точки вывода под электроприборы созданы профессионалами, установить подходящий светильник самостоятельно не составит труда.

Для этого необходимо:

Отключить питание провода, с которым будет производиться работа.
Подготовить место крепления плафона, люстры или точечного света. Для этого потребуется просверлить отверстия в бетон или освободить место на обшивке.
Разместить осветительный прибор и закрепить его по инструкции к нему.
Завести питающие провода в входное отверстие и закрепить их на патроне.
Вкрутить лампу в патрон и проверить ее работоспособность.
Установить плафон на место.

Как сделать освещение на лоджии. Освещение на балконе: фото идеи, требования, инструкция монтажа

Жители многоэтажных домов часто пытаются сэкономить жилое пространство и урвать драгоценные квадратные метры, экономя буквально на всем. Именно с целью увеличения полезного пространства ведется работа по освоению балконов и лоджий. Для кого-то они выполняют функцию маленького сарая, кто-то организовывает на них рабочий кабинет, а в других случаях это место отдыха или посиделок для всей семьи в турецком стиле. Но какая бы роль не отводилась этому пространству, достаточно важным вопросом выступает освещение балкона или лоджии, которое часто приходится делать самостоятельно.

Основные требования

В виду того, что на этапе строительства и сдачи в эксплуатацию в домах не закладывают даже линии электроснабжения на балкон, то и прокладка проводов, и планирование расположения осветительных приборов полностью ложиться на вас. Так как климатические параметры на балконе могут значительно отличаться от внутренних помещений, условия эксплуатации электрооборудования здесь окажутся относительно суровыми.

В виду опасности сочетания электричества, температурных перепадов и влаги при проектировании и монтаже освещения на балконе следует учитывать ряд требований и правил:

Степень пыле и влагозащищенности электрических приборов должна соответствовать условиям, в которых они будут эксплуатироваться. Обозначаются индексом IP на корпусе и последующими двумя цифрами. Наиболее защищенными являются IP68, их можно назвать полностью герметичными, чем меньше цифровая маркировка, тем ниже уровень устойчивости.
Тип лампы выбирается в соответствии с температурным режимом и назначением балкона. Если вы планируете использовать его для кратковременного пребывания, вполне сойдут и лампы накаливания. При температуре близкой к нулю устанавливать люминесцентные лампы нецелесообразно, поскольку они могут некорректно работать.
Для не отапливаемых балконов и лоджий желательно максимально сокращать количество соединений электрического кабеля. Поэтому распределительную коробку лучше устанавливать в отапливаемой комнате, с которой будет подводиться электропроводка.
Для балконов небольшой площади необходимо выбирать осветительные элементы малых габаритов, чтобы они не занимали и без того дефицитное пространство.
При выборе места установки необходимо убедиться в том, что приборы освещения не будут мешать свободному перемещению каждого члена семьи. Так как при нарушении целостности электроприбора человек может получить электротравму.
Если балкон или лоджия разделен на несколько функциональных зон, то для каждой из них целесообразно предусмотреть свое освещение. К примеру, зона отдыха требует общего приглушенного освещения, а для рабочего кабинета подойдет направленный поток с хорошей цветопередачей.

Благодаря развитию и внедрению современных технологий огромный ассортимент приборов освещения позволяет использовать на балконе различные виды освещения, которые вы можете использовать как по отдельности, так и в комплексе.

Виды освещения закрытого балкона

Перед установкой светильников необходимо определиться с параметрами помещения. Обязательно учитывайте, для чего вы будете в дальнейшем использовать балконное пространство:

для складского помещения;
под кабинет;
в качестве столовой;
жилой зоны;
зоны отдыха, как активной, так и для чтения, сна и т.д.;
в качестве мастерской или уголка рукоделия;
как спортзал;
под декоративный сад или живой уголок.

В зависимости от конкретной задачи подбирается наиболее актуальный тип освещения и приборы под них (основное, локальное, декоративное, маркировочное и т.д.). Желательно при выборе конкретных моделей приборов освещения отталкиваться от уже имеющегося или планируемого стиля интерьера.

Что включает подготовка:

1. Выбор оптимального типа освещения.

Освещение влияет на качество эксплуатации помещения

Важно учитывать увеличение нагрузки на существующую электрическую сеть. Не исключено, что она на это не рассчитана, тогда придётся менять всю проводку либо определенный участок до распределительной коробки

2. Выбор метода разводки проводов.

Скрытый метод в данном случае подходит больше других. Он базируется на эксплуатации специальных каналов. Выгодно скрывать провод под покрытие либо штукатурку.

Открытый метод тоже возможен. Он дешевле и проще. Но провода, необходимо защитить: жёсткой пластиковой трубой, коробом.

3. Как выбрать и приобрести правильные провода?

Этот момент, оказывает, важное влияние на качество проводки. Выгоднее использовать медный либо алюминиевый аналог

Но медные популярнее, поскольку отличаются уменьшенным сопротивлением, что увеличивает уровень доступной нагрузки в одинаковых условиях в сравнении с алюминиевым аналогом

Кроме этого, материал жилы гибче, что важно в процессе работы в условиях балкона

Алюминиевая проводка значительно дешевле потому использовалась в старых домах. Но в современном строительстве допускается только, если не важна безопасность.

Важно: Соединение алюминия и меди невозможно. В данном месте образуется значительное окисление и заметное искрение, что очень опасно возможностью образования пожара

Кроме этого, следует обратить внимание на стоимость. Но, главное, изучить параметры изделия:. Должно быть соответствие марки и сечения кабеля на основе расчетных данных

Для этого следует использовать таблицу;

Должно быть соответствие марки и сечения кабеля на основе расчетных данных. Для этого следует использовать таблицу;

На бухте кабеля должна быть бирка с описанием характеристик. По всей длине кабеля прописывается его сечение и марка — это основообразующая информация для создания надёжной и безопасной проводки на балконе;

Не допускается наличие повреждений, перегибов либо вмятин в кабеле.

Как выбрать подходящую схему проводки?

Для начала рассчитывается максимальный уровень доступной нагрузки на сеть. В идеале этот процесс считается частью выбора оптимального типа осветительного прибора. После того как в этом вопросе появилась определенность можно заниматься схемой проводки.

Как сделать освещение балкона без электричества

Проектная документация при застройке не предусматривает свет на балконах и лоджиях. Поэтому предлагаем вам ценную информацию, как не ввязываться в ремонт и сделать освещение на балконе без электричества.

Способ 1 — светильники на батарейках

Доступные светильники на батарейках используют для украшения балкона и придания уюта самому романтичному месту в доме. У такого освещения немало достоинств:

Огромный выбор: найти можно на любой вкус, под любую задачу, на любой кошелек и для любого интерьера.
Свет на балконе будет там, где вы захотите. В любом, даже самом труднодоступном месте такой светильник легко прикрепить.
Выбирайте свой вариант работы светильников: есть на батарейках (3 шт.=100 часов работы) и на аккумуляторных батареях (можно подзарядить).
Светильник можно включать вручную или поставить датчик движения.
Монтаж очень прост.
Продуман высокий уровень безопасности: вы не лезете в электричество, поэтому риск повреждения здоровья отсутствует. Минус только один: придется менять батарейки, что не каждому по нраву.

Способ 2 — светильники на солнечных батареях

Использовать бесплатную энергию солнца хотят многие. Солнечные батареи — превосходная альтернатива проводному электричеству. Установите их на балконе, и сможете освещать и другие помещения. Есть два варианта: купить готовый набор или собрать батарею самостоятельно. Как всегда, каждый случай имеет свои плюсы, минусы и нюансы.

Давайте разберемся, что входит в стандартную комплектацию солнечной батареи:

Аккумулятор, который накапливает выработанную энергию.
Инвертор, преобразовывающий постоянное напряжение в аккумуляторе в переменное (те же процессы, что и в розетке).
Система модульного управления. Управление батареями понятное и простое.
Полупроводниковые пластины. Перерабатывают направленную на них солнечную энергию в электрическую. В российском климате рекомендуют использовать поликристаллические модули, высокочувствительные к слабому потоку солнечного света. Такие модули ламинируются прочным материалом, защищающим пластины от снега, дождя, перепадов температуры и других погодных капризов.
Дополнительные устройства. Так, контроллер не дает перезарядиться аккумулятору. Выходы USB нужны для зарядки ламп, телефонов, ноутбуков, мелкой бытовой техники.

Шаг 1 – Определяемся с вариантом электромонтажа

Первое, что Вы должны сделать, определиться со следующими вопросами:

как провести кабель по стенам (в штробах либо кабель-канале);
сколько светильников будет устанавливаться и какая их суммарная мощность;
откуда будет протягиваться новая линия (от распределительного щитка, распределительной коробки в соседней комнате либо от ближайшей розетки);

Рассмотрим каждый из вопросов более подробно, чтобы Вы смогли правильно провести свет на балкон в панельном доме.

Способ прокладки линии

Итак, Вы можете сделать скрытую электропроводку, проштробив стены от соседней комнаты (либо распределительного щитка) или провести кабель по стенам, используя специальный пластиковый короб. Первый вариант рекомендуется использовать в том случае, если Вы решили полностью заменить электропроводку в квартире, т.к. портить отделку стен ради подключения одного-двух светильников нет смысла.

Что касается пластиковых каналов, которые крепятся на стены, их использовать для того, чтобы провести свет на балконе своими руками более логично в данном случае. Связано это с тем, что при таком способе электромонтажа заметно сокращается время работы и ее сложность. В то же время открытая электропроводка не такая надежная и более подвержена механическим повреждениям.

Все же наш вердикт – лучше провести свет на балкон открытым способом, который на порядок проще и в то же время не требует наличия специального инструмента, к примеру, перфоратора. К тому же открытая проводка может осуществляться в электротехническом плинтусе либо на скобах, которые крепятся еще проще и быстрее. О том, как выполняется прокладка кабеля в кабель-канале, мы рассказали в отдельной статье.

Светильники

На данном этапе нужно определиться с тем, какие устройства будут использоваться для освещения. Чаще всего при подключении света на балконе применяют точечные светильники, бра и светодиодную ленту. Более подробно узнать о вариантах освещения балкона Вы можете в соответствующей статье, в которой также мы предоставили наглядные фото примеры наиболее популярных устройств.

Забегая наперед, хотелось бы отметить, что чем мощнее будут лампы, тем больше вероятность того, что придется выводить новую линию от распределительного щитка, а это проблематично и не очень разумно. Рекомендуем просмотреть видео различных вариантов освещения лоджии, которые дают четкое понятие, нужен ли вообще свет в такой комнате или нет:

Подборка лучших идей освещения балкона и лоджии

Как мы уже сказали ранее, существует три источника питания, от которых Вы можете самостоятельно подключить свет на балкон. Первый и наиболее сложный вариант — протянуть проводку от квартирного щитка. В этом случае нужно будет провести трассу через все проходящие комнаты, что является очень трудоемким мероприятием даже при открытом электромонтаже. Такой метод мы рекомендуем использовать, только если Вы решили осуществлять полную замену линии освещения.

Более разумно – провести свет на балкон от соседней комнаты, с которой граничит оконный блок. Для этого нужно найти распределительную коробку в стене и подвести от нее новую линию. Проблема, с которой Вы можете столкнуться – ненадежная старая проводка либо маленький диаметр жил кабеля. Если в комнате подключены мощные электроприборы, далеко не факт что проводка сможет выдержать еще один сектор нагрузки, который будет идти от лампочек. В этом случае нужно самому определить сечение провода на вводе в комнату и просчитать, есть ли запас токовой нагрузки. Если запас не большой лучше использовать только лампочки малой мощности.

Ну и третий вариант похожий с предыдущим, т.к. источником питания будет являться соседняя комната. Разница лишь в том, что провести свет на балкон нужно будет не от распределительной коробки, а от розетки. Такой способ электромонтажа называется подключение шлейфом. Если монтажная коробка находится далеко, и Вы не желаете протягивать сеть через всю комнату, этот вариант будет наиболее подходящим.

Как только Вы определитесь со всеми этими вопросами, можно будет переходить ближе к делу и чертить электрическую схему освещения. После схемы уже покупаются все комплектующие и производиться монтаж.

Монтаж нескольких розеток

Случается, что на лоджии требуется установка нескольких розеток, прочих точек потребления электричества. В этом случае придется делать распределительную коробку, откуда будет выполнена разводка на иные электроприборы.

Правила установки коробки следующие:

Место расположения — ближе к потолку, на 20 см от него.
Кабель — только медный, надежный, сечение 3 – 4 кв. мм.
Тип коробки — исходя из количества электроточек, под стиль ремонта.
Питание — от розетки в комнате.
Наличие УЗО — обязательно, позволит произвести отключение электричества при коротком замыкании.

Навесить провода от коробки к розеткам можно при помощи небольших гвоздиков. Более эстетично сделать мелкие штробы и пустить кабель по ним.

Освещение на балконе

Балконы как современных, так и домов прошлого столетия, как правило, не отличаются простором. И для многих используются в качестве кладовки или помещения для технических нужд. Но даже небольшой балкон можно использовать функционально и обустроить на нем удобный рабочий кабинет, уютную мастерскую, небольшую гостиную или цветочную оранжерею. Для этого необходимо позаботиться об утеплении балкона и правильном освещении. Как раз о том, какие выбрать светильники и лампы, чтобы расширить пространство, мы поговорим в статье.

Перед началом любых работ, связанных с ремонтом, нужно сделать схему подключения осветительных приборов и определиться с их типом. Для сложной системы освещения необходимо будет дополнительно протянуть провода от распределительного щита до балкона. Подключаться к имеющейся в квартире сети в доступной распределительной коробке достаточно проблематично и может быть опасно. Для этого нужно быть уверенным в качестве проводов и количестве жил каждого кабеля.

Самый элементарный и экономичный способ – обеспечить подачу электроэнергии к балкону от ближайшей розетки. Кроме того, современные технологии позволяют использовать светильники без электричества. Светодиодные ленты и некоторые модели ламп работают от батареек и аккумуляторов. Вам потребуется лишь периодически заряжать или менять батареи.

Но самый экономичный вариант – светильники на солнечных батареях. Это настоящее открытие не только для владельцев загородных участков, но и счастливых обладателей солнечных балконов. Уникальное устройство не требует постоянного ухода и заряда с вашей стороны.

Ограничений по выбору приборов для теплого балкона нет. В качестве осветительного прибора можно выбрать напольный торшер, бра, точечные потолочные светильники и даже небольшую люстру. Так же, как и место монтажа может быть абсолютно любым: потолок, стены, подоконник или пол.

Основные правила, которые следует соблюдать при выборе светильников для балкона:

Чем больше света – тем лучше. Для изменения уровня освещения по желанию и настроению лучше использовать регуляторы мощности света.
Потолочные точечные светильники требуют больше затрат на монтаж. Для обычных ламп необходимо подготовить крепление на потолке, а для скрытых – установить фальш-потолок. Светильник прямого света визуально расширит пространство.
Вертикальный поток света от настенных светильников визуально приподнимет потолок и расширит пространство. Бра отлично подходит под различные варианты интерьера. И для освещения небольшого балкона достаточно пары светильников.
Мобильный и негромоздкий торшер с абажуром – это оптимальный вариант для решения задач большой семьи. Напольный светильник может быть установлен возле кресла для чтения книг или около рабочего стола, или рядом с корзиной детских игрушек. Торшер с несколькими лампами поможет создать декоративный эффект полутьмы и уединения.

Как сделать свет на балконе или лоджии самостоятельно
