Соединение проводов опрессовкой гильзами

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

  • необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
  • тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

  • пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
  • инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
  • гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
  • в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
  • гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

  • очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
  • жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля. Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон

Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

  • чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
  • опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
  • если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
  • можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
  • в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

  • внутрь манжета устанавливается сразу два провода;
  • выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Инструкция по опрессовке

Для соблюдения электромеханического сцепления требуется правильный выбор металлических трубок.

Подготовка

Подготовка к обжиму предполагает такие действия:

  1. Подбор соответствующих гильз и матриц для пресс-клещей.
  2. Устранение изоляционной оболочки с провода на 2–3 см (не больше длины самой гильзы).
  3. Зачистку оголенных участков наждачной бумагой с мелким зерном.
  4. Обработку алюминиевых жил кварцево-вазелиновой пастой. Она защитит металл от повреждения и окисления.


Подготовка к обжиму предполагает подбор соответствующих гильз. Медные провода можно не смазывать.

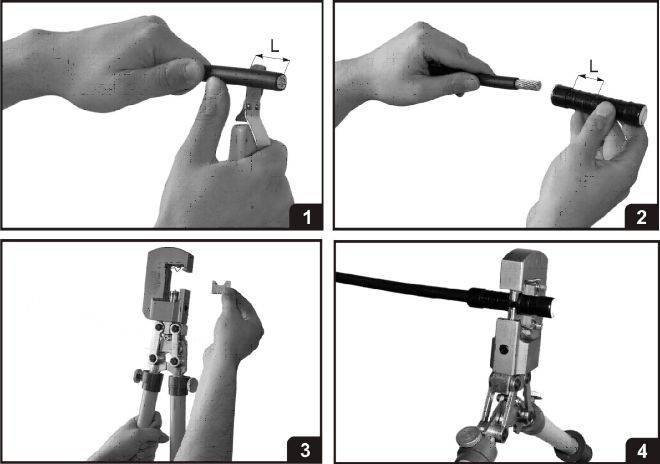

Процесс обжимки пошагово

Процедуру выполняют по такой инструкции:

  1. Если опрессовка односторонняя, то проводники размещают внутри трубки параллельно друг другу. При двусторонней обработке жилы заводят в гильзу с противоположных сторон. Скручивать их между собой нельзя.
  2. Соединение обрабатывают пресс-клещами способом локального вдавливания.

После завершения процедуры место сцепления протирают растворителем (для обезжиривания).

Опрессовка проводов гильзами ГСИ

Изоляция проводов

Для изоляции требуется изолента или термоусадка. Вторая лучше. Трубку надевают на один из проводов до опрессовки. После формирования соединения ее сдвигают на нужный участок и нагревают строительным феном. После остывания термоусадка сжимается и обтягивает стык, делая его устойчивым к внешним негативным влияниям.


Для изоляции проводов используется термоусадка.

Соединение проводов самозажимными клеммниками

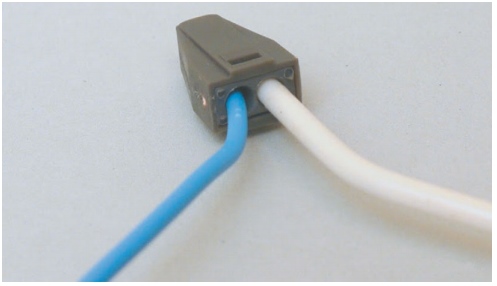

В последнее время очень популярным приспособлением для соединения проводов и жил кабелей стали самозажимные клеммники типа WAGO. Они предназначены для соединения проводов сечением до 2,5 мм2 и рассчитаны на рабочий ток до 24 А, что позволяет подключать к соединенным ими проводам нагрузку до 5 кВт. В таких клеммниках можно соединить до восьми проводов, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаянных коробках больше места, что не всегда удобно.

Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков. Зачищенный на определенную длину провод с небольшим усилием вставляется на свое место и надежно поджимается пружиной. Конструкция безвинтового клеммного соединения была разработана в немецкой фирме WAGO еще в 1951 г. Существуют и другие фирмы-производители такого типа электротехнических изделий.

В подпружиненных самозажимных клеммниках, как правило, слишком мала площадь эффективно контактирующей поверхности. При больших токах это приводит к нагреву и отпуску пружин, в результате чего происходит потеря их упругости. Поэтому такие устройства следует использовать лишь на подводках, не подвергающихся большим нагрузкам.

Фирма WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.

Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0—2,5 мм2 или три проводника сечением 2,5—4,0 мм2. А клеммники для светильников соединяют 2—3 проводника сечением 0,5—2,5 мм2.

Технология соединения проводов при помощи самозажимных клеммников очень проста и не требует специальных инструментов и особых навыков.

Существуют также клеммники, в которых фиксация проводника осуществляется при помощи рычажка. Такие устройства позволяют добиться хорошего прижима, надежного контакта и при этом легко разбираются.

Меры безопасности

Такой тип соединения требует к себе выполнения определенных мер безопасности, среди которых можно выделить следующие:

  • Металл гильзы обязательно должен быть такой же, как металл проводников;
  • Нельзя укорачивать гильзы, если они большие с завода. Многие электрики просто отпиливают ненужные на их взгляд части ножовкой, чего делать не рекомендуется из-за снижения надежности контактного соединения;
  • Выполнение работы должно производиться только с использованием специального инструментария. Простые кусачки или клещи для этого не подойдут, так как есть риск получить травму и ненадежное соединение;
  • Выбор гильзы должен основываться на следующем: ее внутренний диаметр должен быть максимально таким же, как и диаметр обжимаемого кабеля.


Кримпер универсальный Зубр с матрицей

Таким образом, нет ничего сложно в том, чтобы обжимать даже многожильные кабеля с помощью кабельного гильзования. Несмотря на это, необходимо соблюдать некоторые нюансы: выполнять обжим только специальным инструментом и выполнять подключение только после качественного соединения.

Инструмент для опрессовки

Раньше для опрессовки некоторые изобретатели использовали традиционный инструмент – молоток, зубило или пассатижи. Это противоречит всем правилам, но такое действие часто выручало. Сегодня предлагается инструмент разных модификаций, предназначенный для профессионального и бытового использования:

  • гидравлические, монтажные и обжимные пресс клещи разных модификаций;
  • гидравлический и механический пресс. Они могут быть ручные или работающие от электропривода.

Опрессовочный инструмент имеет матрицу. Это фигурный элемент, который под давлением сжимает гильзу. Давление на матрицу оказывает подвижный механизм – пуансон. Чтобы контакт соединения был надежным, надо правильно выбрать сменную матрицу инструмента и сделать обжим под определенным давлением.

Проведение большого объема электромонтажных работ с разным сечением провода требует частой смены пуансона и матрицы. Носить с собой большое количество сменных элементов электромонтеру неудобно и тяжело. Для таких целей существует более удобный инструмент с одним сменным пуансоном или поворотными матрицами разного размера. Чтобы сделать настройки для определенных соединительных трубок, матрицу просто проворачивают на другую сторону и делают необходимое количество оборотов винтом пуансона.

Существует другой, более простой, инструмент для обжима без матрицы и пуансона. Они сжимают соединительную трубку фигурными скобами.

Пресс клещи

Самый распространенный инструмент для обжима, используемый даже в быту, это пресс клещи. Их применяют для обжима контактов простых кабелей, нестандартных коннекторов и других различных клемм.

В зависимости от назначения, обжимные пресс клещи делятся на два вида:

  • для снятия изоляции с жилы;
  • для обжима гильз.

Касаться снятия изоляции не будем, а рассмотрим инструмент для обжима гильз. Обжимная конструкция пресс клещей имеет несколько видов, отличающихся гнездами. Форма гнезда может быть квадратной или трапециевидной. Такой же формы получается и сам обжим гильзы. Еще гнезда различают по наличию или отсутствию пластиковых фланцев. Ими делают качественный обжим многожильного провода. Чтобы получить качественный обжим соединения, пресс клещи должны соответствовать диаметру, на что указывает цветная маркировка.

Обжимные пресс клещи бывают:

  • инструмент для изолированных гильз имеет три овальные формы пресса матрицы. Каждая из них обозначена желтым, красным и синим цветом. Изолированные трубки производят аналогичных цветов, чтобы удобно было подбирать соответствующий пресс. Работая с такими клещами надо следить, чтобы во время обжима кромка стыка находилась посередине верхнего профиля инструмента. Кромка с боковым размещением говорит о плохом контакте и негерметичной фиксации провода в гильзе;
  • инструмент для неизолированных гильз имеет стержень, который во время обжима должен находиться на разделительном стыке. Обжим самой трубки происходит по центру.

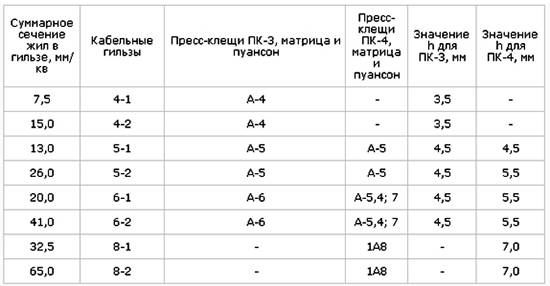

Выбор типа инструмента, соответствующего сечению и материалу выполняемого соединения, можно найти в таблице.

Опрессовка является неразъемным соединением. Чтобы избежать ошибок монтажа, при которых придется резать провод и выбрасывать использованную трубку, надо под рукой иметь схему электропроводки.

Материалы

Для выполнения работ потребуется не только наличие материалов в виде гильз, но и ручных или механических (гидравлических) пресс-клещей. Образцы с рынка способны обжать гильзу с проводниками, сечением до 120 миллиметров квадратных. Для больших кабелей предусмотрен пресс, работающий на гидравлике и приводимый в движение с помощью соответствующего привода.

Есть и специальные клещи с матрицей, которая рассчитана на регулирование пуансонов. Это удобно в том плане, что не нужно регулировать клещи на какой-либо размер: достаточно вставить проводник и матрица сама встанет в нужное положение.

Сварка — альтернатива обжатию

Важно! Если предстоит работа с проводами из алюминия, нужна будет специальная вазелиново-кварцевая паста, удаляющая с жилок пленку окиси и препятствующая ее появлению вновь. Вам это будет интересно  Особенности проводов для электропроводки

Вам это будет интересно  Особенности проводов для электропроводки

Медные же проводники не нуждаются в подобной обработке и, для снижения трения, лучше вообще смазать их простым вазелином. Все дело в том, что во время прессовки и деформации жилки могут быть повреждены, а смазочные материалы, проводящие ток, способны минимизировать риск повреждения.

Альтернативы опрессовке

Что собой представляет опрессовка гильзами

Сущность опрессовки состоит в том, что электрические провода или кабели при ее выполнении соединяются при помощи токопроводящих гильз, которые представляют собой трубки, изготовленные из металла. Процесс опрессовки кабелей, в результате осуществления которой создается прочное и надежное электрическое соединение, выглядит следующим образом:

  1. Во внутреннюю часть обжимной трубки с обоих ее концов заводятся предварительно зачищенные от изоляции жилы электрических проводов, которые необходимо соединить.
  2. Используя специальные пресс-клещи или обычные пассатижи, выполняют обжим гильзы вокруг помещенного в нее проводника. Для более высокой надежности трубку обжимают в двух-трех местах.
  3. Место выполненной опрессовки изолируют, используя для этих целей ТУТ или изоленту, изготовленную из ПВХ. В том случае, если для опрессовки применяются соединительные гильзы, покрытые слоем изоляции, необходимость в дополнительном изолировании сформированного соединения отпадает.

Этапы опрессовки гильзой электрического провода

Особенно актуальной опрессовка проводов гильзами является в следующих ситуациях:

  • при соединении элементов электрических сетей, эксплуатируемых под высокой нагрузкой;
  • при соединении между собой проводов, характеризующихся большим сечением;
  • в тех случаях, когда соединить провода другим способом не представляется возможным (в частности, данный метод используют для соединения проводов в распределительной коробке, в которой достаточно сложно смонтировать клеммную колодку;
  • кроме того, опрессовкой гильзами соединяют провода, расположенные на большой высоте или в условиях ограниченной видимости).

Опрессовка проводов гильзами обеспечивает отличный электрический контакт и высокую механическую прочность соединения

  1. Инструмент для опрессовки проводов, в качестве которого преимущественно используют пресс-клещи, не нуждается в подключении к электрической сети, что выгодно отличает его от электрических приспособлений, при помощи которых провода соединяются методом пайки. Таким образом, опрессовка (или гильзование, как еще часто называют данный процесс) является практически единственно возможным способом формирования качественного соединения проводов в тех местах, где отсутствует возможность подключения используемого инструмента к электрической сети.
  2. Для соединения проводов методом опрессовки не требуется наличия специальных знаний и навыков. Этого не скажешь, например, о пайке, выполнить которую качественно без соответствующих навыков и опыта вряд ли получится.
  3. Используя специальный инструмент для опрессовки гильз, можно создавать высококачественные соединения проводов даже в труднодоступных местах, таких, например, как распредкоробки и подрозетники. Более того, использование для соединения проводов в подрозетниках метода опрессовки позволяет сократить до минимума длину соединяемых контактов, что дает возможность увеличить плотность выполняемого электрического монтажа.

Особенности соединения

Технология подразумевает два варианта опрессовки. Это способ местного вдавливания и сплошного обжатия. Для работы применяются медные или алюминиевые провода. Гильза также должна быть из этих материалов. Существуют еще элементы из медно-алюминиевого сплава.

Так как алюминиевые кабели склонны к появлению на них окислительных пленок, то гильза должна предварительно зачищаться и обрабатываться специальными смазочными материалами. Медные провода тоже предварительно обрабатываются. Использование в процессе смазочных материалов снижает риск возможного повреждения жил. Также заметно снижается сила трения. Опрессовка выполняется ручным или гидравлическим инструментом. В последнем случае – фигурным прессом. Обычно он используется на крупных производствах.

Как это работает? Два конца кабеля обжимают до принятия ими круглой формы. Далее жила вставляется в гильзу до упора. Можно соединять не точно встык. Но в этом случае сечение всех жил не превышает втулочное. В случае с местным сдавливанием, контакт напрямую зависит от глубины ямок. Последние можно измерить штангенциркулем. Если используется сплошное обжатие, тогда проверяют площадь сечения. Затем, когда опрессовка проводов выполнена успешно, необходимо обработать внешний слой изолентой или же локотканью. Далее провод и кабель аккуратно укладывают в распределительном коробе.

Различие соединительных трубок по материалу

Для опрессовки требуется расходный материал, которым являются соединительные гильзы. Они отличаются по виду металла, используемого для их изготовления. Применение разнородных гильз обусловлено электрохимическими свойствами металла. Если материал провода, например,  алюминий, не соответствует материалу гильзы, например, медь, то такое соединение вскоре окислится и электропроводимости не будет.

Медные гильзы

Буквенное обозначение ГМ указывает, что это гильза, и она изготовлена из меди. Применяется ГМ для соединения только медного провода. На ГМ отсутствует защитное покрытие, поэтому ее применяют в условиях неагрессивной среды.

Луженые гильзы

Соединение медных проводов, работающих в агрессивной среде, выполняют лужеными гильзами. Это те же медные гильзы, только их поверхность покрыта защитным слоем белого цвета. Они имеют свое обозначение – ГМЛ.

Процесс лужения избавляет от электрохимической коррозии, но использовать ГМЛ для алюминиевого провода нельзя. Во время сжатия гильзы защитный слой частично разрушается, что приведет к контакту меди с алюминием.

Трубки для соединения жил из разнородных металлов

Монтаж электрических линий не обходится без соединения жил из разнородных металлов. Для этих целей применяются комбинированные гильзы ГАМ. Их конструкция состоит из двух сваренных трубок, причем одна из них медная, а другая – алюминиевая. Посередине, в месте соединения, имеется ограничитель. Он необходим для равного входа жил с обеих сторон.

Комбинированные гильзы отличаются формой. Дело в том, что сопротивление алюминия больше чем у меди, а поперечное сечение проводника при одинаковом напряжении должно быть больше. Поэтому алюминиевая часть трубки увеличена в диаметре.

Опрессовка ГАМ происходит аналогичным способом, только с каждой стороны вставляют жилы из соответствующего металла.

Изолированные трубки

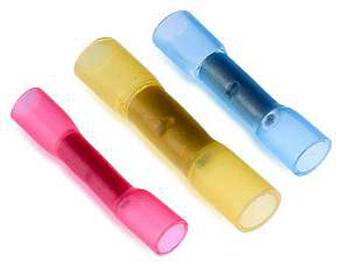

Существует особая конструкция соединительных гильз, покрытых изоляцией. Их применение избавляет от дополнительной изоляции соединения термоусадочной трубкой. Изолированные гильзы – это те же ГМЛ, только сверху покрыты диэлектрическим ПВХ слоем. Верхнее покрытие довольно прочное и обладает пластичными свойствами. При опрессовке ПВХ слой сжимается одновременно с металлом, но не разрушается.

Инструменты для опрессовки

В любом строительном магазине на отделе электротоваров представлен большой ассортимент гильз. Также для выполнения задачи приобретают обжимное устройство. Самые бюджетные и востребованные:

  • Двухгубочное оборудование имеет внешний вид пассатижей, но дополнительно оснащено усилением сжатия с двумя губками. Для обжатия также существуют разные виды губок, например, круглые наконечники или вилочные. Средняя стоимость на российском рынке составляет 800 – 1000 рублей.
  • Аналог предыдущего устройства – четырехгубочные обжимщики. Они предназначены исключительно для гильз. Стоимость в несколько раз выше и уже начинается от 2000 рублей.
  • Устройство оголения провода. Существует несколько видов и модификаций в зависимости от материала, из которого изготовлена проводка.

Также может пригодиться резак для осуществления точных срезов. Цена более, чем приемлемая, около 150 рублей.

Пресс клещи

Самым распространенным инструментом-обжимником для гильз являются пресс-клещи.Используются даже в бытовых целях, поскольку с их помощью можно обжимать различные клеммы и нестандартные коннекторы.

Существует несколько разновидностей пресс-клещей в зависимости от назначения:

  • для обжима гильз;
  • для удаления изоляционного слоя с жилы.

Обжимная конструкция делится на несколько разновидностей, основное их отличие заключается в размерах и формах гнезд. Гнезду может быть свойственна трапециевидная или квадратная форма. Также гнезда делятся по дополнительному оснащению или отсутствию пластиковых фланцев. С их помощью проводится надежный обжим многожильного кабеля.

Для получения надежного соединения нужно, чтобы размер инструмента соответствовал диаметру.

Модификации обжимных пресс клещей:

  • Инструмент, предназначенный для неизолированных деталей. Оснащен одним стержнем, который в процессе обжима находится на разделительном стыке. Обжим самой трубы должен осуществляться в самом центре.
  • Оборудование, предназначенное для изолированных деталей. Оснащено тремя овальными формами пресса матрицы. Каждой из них присущ синий, красный и желтый цвет. Изолированные трубки окрашивают в аналогичные цвета, чтобы удобнее было подбирать необходимый пресс.

Раньше самым доступным способом соединения проводов была скрутка. Скрутку применяли везде. Причем независимо от того какие были провода алюминиевые или медные. Хотя, по правде сказать, медь мало где применялась. Но прогресс как говорится, не стоит на месте и на сегодняшний день уже известно немало способов соединения проводов.

Все перечислять не буду, назову лишь самые популярные, это конечно же: соединение с помощью клеммников (Wago), сварка, пайка, опрессовка. Каждый из названных способов имеет свои плюсы и минуса, а также требует определенных затрат и усилий.

Так для сварки нужен сварочный аппарат, не все им умеют пользоваться. Тем более для питание сварочного аппарата нужно электричество, а это не совсем бывает удобно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя использовать на мощную нагрузку. Для опрессовки проводов нужен специальный инструмент пресс клещи и гильзы для опрессовки.

Мне самому больше по душе последний метод – опрессовка. Сварки нет, с паяльником неудобно возиться под потолком, клеммники только на слаботочную сеть и то не всегда. А с пресс клещами удобно работать везде, хоть под потолком, хоть без электричества. Короче говоря, набил руку. Многие сейчас начнут кидать в меня тапками, мол ты не прав и все такое. Лучше вот такой способ . или этот .

Я не говорю, что опрессовка самый лучший способ и все кто делает по другому неправ. Каждый выбирает для себя что то свое, кому то удобно работать с этим инструментом, кому то с другим. Друзья давайте быть толерантными и уважать другие мнения.

Я как автор сайта «Электрик в доме» хочу дополнить тему соединения проводов еще одним постом. В последнее время на сайте мне часто оставляют комментарии по поводу гильз для опрессовки. Вопросы задают разные, например какой размер и материал гильз можно использовать, как делать жим, можно ли использовать укороченную гильзу и т.п. Я понял, что многие люди не совсем разбираются в этом вопросе, у большинства возникают трудности. Поэтому в данной статье разберем такой вопрос как гильзы для опрессовки проводов.
