Подключение однофазного реле напряжения

Схемы подключения

Существует два основных способа подключения РКН — прямое, когда рабочая нагрузка проходит через контракты РКН, а также косвенное — нагрузка коммутируется через контактор. Второй способ нужен при подключении нагрузки выше 7 кВт. Рекомендации для подключения:

• монтировать реле следует после прибора учета электроэнергии;
• установить перед РКН средство защиты (входной автомат);
• доступность прибора для обслуживания и визуального контроля работы.

Подключение однофазного РКН

Однофазные РКН подключаются к сети напрямую, а через их контакты проходит рабочий ток сети. Как правило, перед реле устанавливают УЗО или дифавтомат для защиты от утечек тока. Алгоритм подключения следующий:

1. Нуль с вводного автомата подключают к нулевой шине, а затем к выводу N на реле.
2. Фазный провод напрямую подключают к выводу L.
3. Третий вывод РКН предназначен для подключения нагрузки, земля и нуль для которых берется с шин.

Подключение трехфазного РКН

Для прямого подключения трехфазного РКН необходимо:

• Подключить фазные провода трехполюсного входного автомата.
• Установить РКН, подключив фазы и нуль к соответствующим выводам.
• Присоединить фазы и нуль к выводам УЗО.
• Включить нагрузку, подключив землю и фазы, а также нуль с N-шины, установленной после УЗО.

Схема подключения РКН для мощных потребителей с контактором

Когда коммутируемые токи значительно больше максимально допустимого значения РКН, устройство используют в связке с магнитным пускателем (контактором)

При выборе устройств следует обращать внимание на быстродействие — чем меньше скорость срабатывания обоих приборов, тем лучше

Схема отличается от обычного подключения тем, что после защитного автомата устанавливают контактор, который коммутирует нагрузку. Реле подключается параллельно пускателю и лишь контролирует значение напряжений. При значительных отклонениях РКН срабатывает, обесточивая катушку контактора, что приводит к отключению нагрузки.

Подключение реле напряжения

С теми моделями, которые просто вставляются в розетку ничего сложного. Подсоединили к розетке, выставили пороговые значения (по умолчанию обычно идет от 170 до 240 В) и подключили необходимые приборы.

А вот с установкой на дин-рейку уже посложнее. Если вы не электрик, то лучше не стоит рисковать жизнью и лезть в щиток, высока вероятность печальных последствий. Но при наличии базовых знаний и сильного желания, вполне можно справиться своими силами.

Совет: перед монтажом обязательно изучите приложенную инструкцию или схему установки устройства!

Если вы все же решились самостоятельно подключить устройство, то обратите внимание на следующие рекомендации. Приготовьте необходимые материалы:

• Реле контроля напряжения.
• Кусок провода, сечением 4–6 мм.
• DIN-рейку. Если распределительный шкаф современный, то она должна быть уже встроена.
• Пару шурупов для закрепления рейки.

Также понадобятся некоторые инструменты:

• Плоскогубцы.
• Отвертка-индикатор.

Подробная инструкция по монтажу реле своими силами:

1. Отключаем автоматические выключатели (автоматы).
2. Закрепляем шурупами дин-рейку в подходящем месте.
3. При помощи защелок в задней части реле, фиксируем наше устройство на рейке.
4. Используя индикатор, ищем фазу на контактах автоматов.
5. Далее, провод с фазой, идущий от автомата в помещение, необходимо разрезать.
6. Одну часть этого провода (от автомата) подсоединяем к контакту реле с надписью IN (вход).
7. Вторую часть провода, ведущего в квартиру/дом подключаем ко входу реле пометкой OUT(выход).
8. Затем кусок провода нужно присоединить к нулю на автомате. Если в распределительном щитке установлена нулевая шина, тогда цепляемся к ней.
9. Другой конец этого провода подключаем к выводу реле напряжения с надписью N (ноль).
10. Самый ответственный момент – подаем питание.

Реле напряжения Zubr

Фирма выпускает как реле для установки на дин рейку в электрощиток (запитывается вся квартира), так и для подключения через розетку отдельного прибора. Максимальная нагрузка для розеточного типа не превышает 16А. Индикация напряжения на табло начинает отображаться при 80В, если «U» ниже — табло гаснет. Точность показаний измеренного напряжения очень хорошая с погрешностью не более 1-2 Вольт.

Настройки

Реле имеет три кнопки для регулировки и настроек:

• верхняя для выставления максимального порога срабатывания
• нижняя для выставления минимального порога срабатывания
• средняя для установки времени повторного включения. По заводской настройке выставлено время в 3 секунды.

Также имеется автономная память настроек. Выставив одни раз реле запомнит все настройки и уставки. Обязательно выставляйте задержку времени включения.

При общем исчезновении питания (даже плановом отключении света во всем доме или районе) и подаче напряжения вновь через определенное время, благодаря реле напряжения Zubr у вас свет в квартире появится через несколько секунд после всех.

После длительной эксплуатации не забывайте подтягивать контакты на клеммах. Так как отдельные виды с тепловой защитой (с буквой t) начнут ложно срабатывать от перегрева.

Посадочное место под дин рейку выполнено с большим запасом. С одной стороны это плюс, т.к. подойдет под любую рейку с несоблюдением габаритов. С другой — минус: при установке на стандартную — будет «болтаться», и для жесткой фиксации понадобятся заглушки.

Еще из особенностей:

• Номинальные токи 25-32-40-50-63А. Запас по току примерно 20%. То есть непродолжительное время реле на 50А может выдержать ток в 60А (не путайте с током отключения!)
• Шаг регулировки напряжений срабатывания – 1 Вольт
• Шаг регулировки времени повторного срабатывания – 3 секунды
• Буква t в наименовании некоторых реле обозначает, что изделие с термозащитой от внутреннего перегрева. Например, если контакты и его корпус разогреются до 80 градусов, реле отключится, даже без наличия скачков напряжения
• По ширине (53мм) на дин-рейке, реле Zubr занимает 3 модуля
• Если номинальный ток реле меньше тока автомата установленного перед ним, его необходимо применять совместно с контактором.

Средняя цена в интернет магазинах самой популярной модели реле напряжения Zubr для квартиры на 40А с тепловым расцепителем (марка D40t) около 3000 руб. Реле розеточного типа обойдется в два раза дешевле.

Альтернативный вариант — реле контроля напряжения в сети

Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.

Варианты модульных реле напряжения

Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.

Реле напряжения ASV-3M после срабатывания необходимо включить вручную

При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.

Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.

Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.

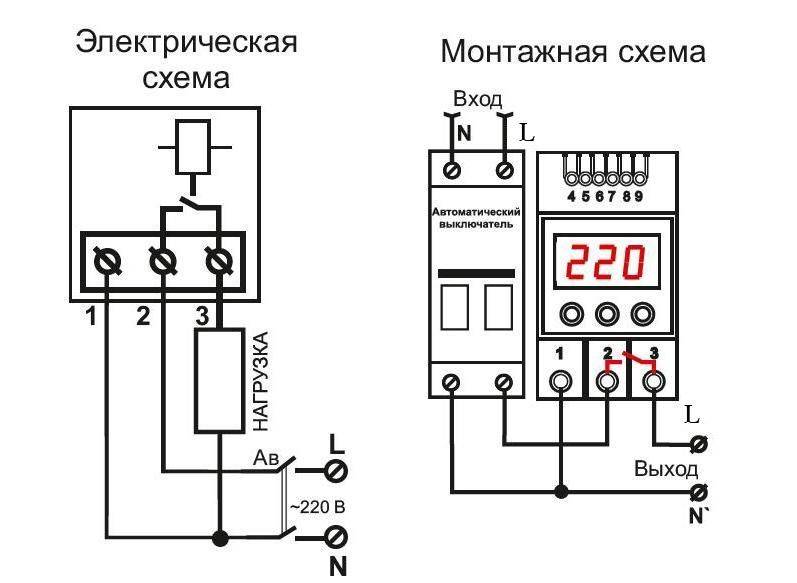

Монтажная схема подключения реле напряжения в сети 220В

Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.

Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.

Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.

Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.

При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.

Схема подключения нескольких реле напряжения в однофазной сети

В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.

Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.

Распространенные схемы подключения

Отличия существуют и в мощности потребителей, которые подключаются через РН. Одним достаточно для питания фазы и нуля. Другие требуют трехфазное питание. Для каждой категории мощности нагрузки необходима соответствующая схема подключения реле. Поэтому принято выделять 3 способа включения этих защитных устройств:

• однофазное РН;
• трехфазное;
• схема подключения через контактор.

Подключение однофазного РН

Схема применяется для подключения потребителей на 220 В. Она пригодна как для квартиры, так и для отдельного устройства.

Первоначально имеется однофазное РН, питающая и отходящая линии. Монтаж схемы производится по нижеизложенному плану:

1. Подключается общий нулевой провод. Соответствующая клемма имеется на реле. Она обозначается буквой «N». В зависимости от модели прибора нулевых клемм может быть и две. В таком случае на один контакт подключается ноль от питающей линии, а на другой от отходящей.
2. Затем подсоединяется фазный провод отходящей линии. На корпусе прибора эта клемма имеет маркировку «L2», «выход L» или «out L».
3. Третий этап — подключение фазного провода питающей линии. Напряжение на нем присутствует всегда и независимо от того, сработало РН или нет. В стандартном электрощите этот проводник идет от выхода прибора учета или дифавтомата.

Схема для трехфазного реле контроля напряжения

Разные модели трехфазных реле контроля напряжения имеют отличающийся набор клемм для подключения проводов. В стандартной комплектации их 8. Клеммы напряжения сети (4 шт.) нужны для подачи в устройство трех контролируемых фаз и нуля. На корпусе прибора они обозначаются L1, L2, L3 и N. Выходные релейные клеммы (4 шт.) используются для подключения последующих устройств защиты и автоматики. Они имеют маркировку «NO» у нормально открытых контактов, и «NC» у нормально закрытых.

Схема подключения собирается в 2 этапа:

К клеммам РН подключаются фазные и нулевые провода питающей линии

Здесь необходимо обратить внимание на максимальный допустимый ток контактов. Как правило, если потребитель трехфазный, то он потребляет большие мощности

Реле должно быть рассчитано на эти значения.
К релейному выходу подключаются последующие устройства

Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».

Реле должно быть рассчитано на эти значения.
К релейному выходу подключаются последующие устройства. Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».

Подключение нагрузок свыше 100 кВт с помощью контактора

Некоторые потребители электроэнергии берут от сети токи в сотни ампер. Никакое РН не способно справиться с такими мощностями. В этой ситуации используют отдельный контактор. Его необходимо соединить с выходным реле.

В этой схеме РН просто контролирует состояние сети и формирует слаботочный сигнал управления для контактора. Его втягивающая катушка подключается последовательно с выходом реле контроля напряжения. Основной ток нагрузки протекает непосредственно через контактор.

Как правильно подключить узм 51м

Скачки напряжения или перенапряжения происходят и сегодня в электросетях. Их никто не любит, потому что при слишком низком напряжении лампочки начинают гореть тускло, а при слишком высоком напряжении многие электронные устройства просто сгорают. Это дело бьет по нашим карманам, а не по карманам сетевых организаций. Кто-нибудь пробовал доказать, что напряжение было за пределами нормы и поэтому телевизор сгорел? Кто-нибудь получил компенсацию за сгоревшую технику? Я не знаю таких людей.

Поэтому стоит подумать о защите своего имущества от пагубного воздействия нестабильного напряжения в сети. Для этого можно использовать стабилизаторы или реле напряжения. Здесь мы поговорим о других устройствах. Выясним, что такое реле напряжения, как они устроены, как ими пользоваться и где их размещать. Также здесь вы найдете наглядную схему подключения реле напряжения УЗМ-51М и РВ-32А.

Какие бывают реле напряжения?

Сегодня эти устройства выпускают многие производители. Это РВ-32А от EKF, УЗМ-51М от Меандра, CM-PVE от ABB, RM17UAS15 от Schneider Electric и другие. Все они представляют собой микропроцессорные блоки, предназначенные для постоянного контроля напряжения и защиты электроустановок от колебаний напряжения.

Если напряжение сети находится в пределах установленных значений на устройстве, все работает. Если напряжение в сети превысило эти пределы, реле размыкает токовые контакты и таким образом отключает нагрузку.

Реле напряжения изготавливаются для управления как однофазными, так и трехфазными сетями. В зависимости от типа вашей сети выберите соответствующее реле. Их можно использовать с любой системой заземления в вашем доме.

Помните, что реле напряжения не заменяют автоматические выключатели, УЗО, АВДТ, УЗИП).

Как устроены реле напряжения?

Внутри них находится мощное реле с управляющей катушкой. Силовые контакты реле коммутируют фазную цепь. Нейтральный провод обычно проходит через блоки. Это сделано для удобства монтажа.

Ниже скриншот из паспорта УЗМ-51М

Также на крышке РВ-32А есть принципиальная схема, на которой видно, что нулевой проводник просто проходит через прибор как сквозняк.

Как подключить реле напряжения?

Это устройство имеет два разъема сверху и снизу. Один подключается к «фазе» и «нулю», идущим от сети, а к другому «фаза» и «ноль», идущим в нагрузку. Они подписаны на корпусе. Здесь нужно быть осторожным, так как один производитель подключает вход к нижним контактам, а другой к верхним.

У реле УЗМ-51М вход подключается к верхним контактам, а нагрузка к нижним не подключается.

Реле РВ-32А наоборот. Вход подключается к нижним контактам, а нагрузка к верхним.

Где необходимо устанавливать реле напряжения?

Такие устройства следует устанавливать сразу после ввода компьютера. Это необходимо для того, чтобы в критической ситуации он смог защитить все электронные устройства в квартире.

Современные электросчетчики также являются электронными приборами и перенапряжение для них тоже критично. Поэтому перед счетчиком электроэнергии стоит установить реле напряжения. Только этот момент нужно согласовывать с сетевой компанией, так как реле тоже должно быть опломбировано. В качестве альтернативы вы можете установить входной выключатель и реле напряжения в отдельный пластиковый бокс для герметизации.

Также обратите внимание, что силовые разъемы УЗМ-51М рассчитаны на максимальный ток нагрузки 63А, а РВ-32А только на 32А. Обратите на это особое внимание

Если ваш номинал автомата ввода более 32А, то реле от EKF больше использовать нельзя.

Оба типа реле монтируются на стандартную DIN-рейку и занимают в шкафу два модуля.

Схема подключения реле напряжения УЗМ-51М и RV-32A

Ниже выкладываю две наглядные схемы, где можно понять суть подключения. По первой схеме подключается УЗМ-51М, а по второй РВ-32А.

Настройка и работа реле напряжения УЗМ-51М

Это устройство имеет два ручных управления.

Верхним регулятором отверткой устанавливается верхний порог напряжения. Это 240, 250, 255, 260, 265, 270, 275, 280, 285, 290 В. Погрешность ±3В.

Нижний регулятор устанавливает нижний предел ограничения напряжения. Это 100, 110, 120, 130, 140, 150, 160, 175, 190, 210 В. Точность ±3В.

После срабатывания реле оно сначала выдерживает 5 секунд, и только потом начинает мигать зеленый индикатор, указывая на отсчет установленной задержки. Если напряжение находится в пределах установленных пороговых значений, загораются желтый и зеленый индикаторы и подается питание на нагрузку. Вы также можете ускорить включение устройства, нажав кнопку «Тест».

Схема электрощита с УЗИП

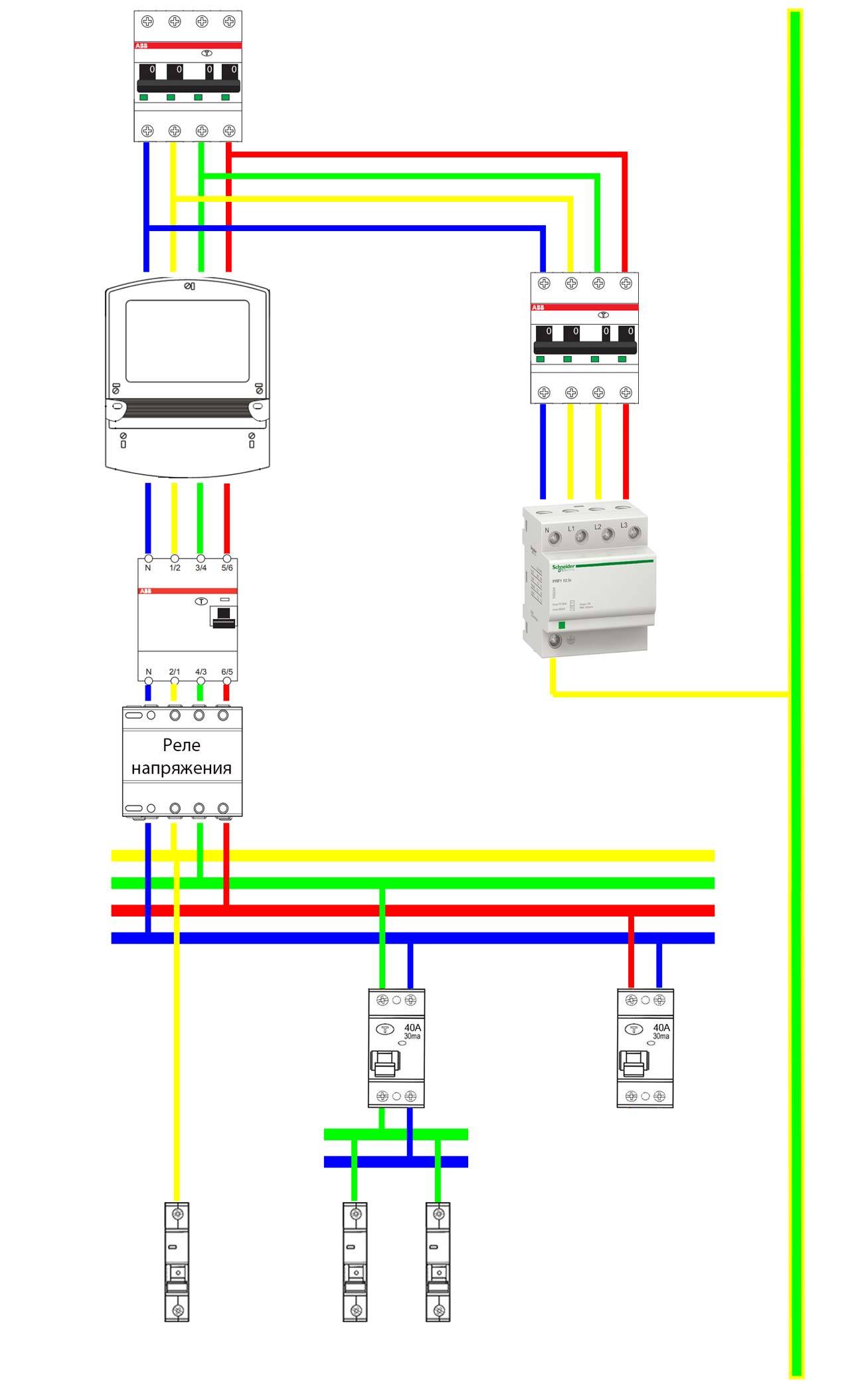

Схема качественно укомплектованного с точки зрения защиты от всех скачков и перепадов напряжения распределительного щита, должна выглядеть примерно следующим образом.

На вводе перед счетчиком – вводной автоматический выключатель, защищающий прибор учета и цепи внутри самого щитка. Далее счетчик.

Между счетчиком и вводным автоматом – УЗИП со своей защитой. Электроснабжающая организация конечно может запретить такой монтаж. Но вы можете обосновать это необходимостью защиты от перенапряжения и самого счетчика.

В этом случае потребуется смонтировать всю схемку с аппаратами в отдельном боксе под пломбой, дабы предотвратить свободный доступ к оголенным токоведущим частям до прибора учета.

Однако здесь остро встанет вопрос замены сработавшего модуля и срыва пломб. Поэтому согласовывайте все эти моменты заранее.

После прибора учета находятся:

реле напряжения УЗМ-51 или аналог

УЗО 100-300мА – защита от пожара

УЗО или дифф.автоматы 10-30мА – защита человека от токов утечки

простые модульные автоматы

Если с привычными компонентами при комплектации такого щитка вопросов не возникает, то на что же нужно обратить внимание при выборе УЗИП?

На температуру эксплуатации. Большинство электронных видов рассчитано на работу при окружающей температуре до -25С. Поэтому монтировать их в уличных щитках не рекомендуется.

Второй важный момент это схемы подключения. Производители могут выпускать разные модели для применения в различных системах заземления.

Например, использовать одни и те же УЗИП для систем TN-C или TT и TN-S уже не получится. Корректной работы от таких устройств вы не добьетесь.

Описание популярных моделей

Схемы подключения и настройки большинства моделей, предлагаемых отечественными производителями, имеют много общего, отличаться могут только деталями.

Приборы под маркой Зубр

Защитные устройства этой серии включаются схему энергоснабжения двумя способами:

• упрощенное внутреннее подключение;
• совместно с УЗО и защитным автоматом.

В первом случае нагрузка подсоединяется непосредственно к выходу прибора, а во втором цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только от перепадов напряжения, но и от утечек по току.

Приборы имеют различные варианты исполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.

Серия РН

РН-111

Модель РН-113 включается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на встроенном в лицевую панель дисплее. Прибор способен автоматически подключать питающую сеть при восстановлении ее параметров после сильных скачков напряжения.

Для нормальной работы устройств этой серии необходим запас по мощности не менее 20%.

Помимо предельных значений на индикаторе высвечиваются параметры сети при отключении потребителя, а также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.

Серия УЗМ

Реле напряжения УЗМ-51М

Прибор УЗМ-51М, устанавливаемый сразу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сразу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Максимально выставляемая уставка по верхнему пределу напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.

Время повторного включения, задаваемое пользователем вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с любой системой заземления: TN-C, TN-S или TN-C-S.

Приборы от фирмы «DigiTOP»

РКН серии V-protektor используются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный прибор V-protektor 38 рассчитан на максимальный ток не более 10 Ампер.

Устройства марки АВВ

Реле напряжения АВВ

Популярные на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком диапазоне значений (от 24-х до 240 Вольт – в однофазных и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.

Ситуация, не требующая установки РН

Если дома в сети постоянно наблюдается плохое напряжение, выраженное частыми скачками или несоответствием допустимых параметров, реле здесь не поможет. Для выравнивания напряжения потребуется поставить стабилизатор. Только он доведет напряжение в квартире до нормы.

Давайте рассмотрим пример работы бытовой техники. Чтобы холодильник или стиральная машина работали, им требуется стабильные 220В. Если в квартире сеть выдает, например, 190 вольт, эти электроприборы тоже будут работать. Но возникает вопрос, насколько долго это может продлиться. Пониженное напряжение уменьшит срок службы электроприборов и уже через год или два им потребуется ремонт.

Установка в такой ситуации прибора контроля не даст положительных результатов. Реле будет часто срабатывать или просто отключит надолго подачу электроэнергии до восстановления требуемых норм.

Возможное рациональное решение проблем защиты

Мой собственный опыт разработки наиболее экономичных и перспективных, на мой взгляд, устройств защиты привел к следующему решению (которое успешно опробовано в опытных моделях, патентоспособно, либо составляет предмет «ноу-хау», — по соответствующему договору с заинтересованным Производителем).

Чтобы исключить недостатки стабилизаторов и реле напряжения целесообразно реализовать срез излишней амплитуды напряжения в диапазоне 250-290 Вольт входного напряжения (наиболее вероятного превышения) и мгновенную отсечку при большем напряжении. Это возможно путем введения в цепь питания активного балласта с мощным транзистором Дарлингтона (или двумя простыми). Для увеличения допустимой мощности потребителей возможна установка миниатюрного вентилятора (12 В) с простейшим блоком питания для зарядных устройств. При этом переход 12/5 Вольт обеспечивается очень просто – переключением дополнительного стабилитрона в схеме зарядного устройства. То есть устройство защиты обретает дополнительную функцию зарядного устройства.

Реализация управления балластом по отмеченному выше принципу (синхронный срез амплитуды, включая все импульсы) не требует использования каких-либо контроллеров. Более того, в недавней новой работе над схемой удалось избавиться от реле включения режима стабилизации амплитуды и, соответственно, от электролитического конденсатора (их нет вообще), благодаря разработке оригинального ключа постоянного тока на тиристоре (с гистерезисом), который оказался очень удачным в используемой схеме устройства защиты (судя по опыту автора и поиску аналогов, его можно рассматривать как изобретение).

В дежурном режиме плата управления потребляет менее 0,5 Вт (зависит от напряжения). Для мгновенной отсечки (порядка 1 мс) автором разработана также и успешно опробована (на протяжении несколько лет, в разных устройствах) конструкция реле — расцепителя на базе термобрейкера типа ВК-1-10, широко используемого в сетевых фильтрах-разветвителях. Однако, в связи с синхронным срезом амплитуды на уровне 250 В, вплоть до 280–290 В напряжения сети, вероятность большего перенапряжения существенно уменьшается, поэтому становится рационально обоснованным использование простого предохранителя, который просто выжигается мощным тиристором (с некоторым ограничением тока) при достаточно длительном для этого импульсе перенапряжения (с учетом длительности спада полуволны сетевого напряжения). При этом надо учитывать также, что ток через предохранитель (порядка 20–40 А) «подсаживает» напряжение сети (ввиду её сопротивления).

Рейтинг лучших розеточных реле контроля напряжения

SRW-16A

Сочетая в себе высокую чувствительность к отклонениям напряжения, максимальный ток нагрузки 16 A, и максимальную мощность 3000 ВА, этот прибор обеспечивает безупречную работу разнообразных электроприборов, от холодильников до компьютеров. Гибкие настройки позволяют точно адаптировать прибор к условиям вашей сети.

С интеллектуальной задержкой включения нагрузки, прочным корпусом из огнестойкого поликарбоната обеспечивает не только высокий уровень безопасности, но и гибкость в управлении энергопотреблением, делая его надежным партнером в защите вашей электроники.

реле контроля напряжения SRW-16A

Достоинства:

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

REXANT

Rexant – отличное решение для защиты любой домашней техники от импульсных помех и скачков в электросети. Модель убережет от выхода из строя не только компьютерное оборудование – она также подходит для любых бытовых приборов: кондиционеров, стиральных машин, телевизоров и другой дорогостоящей техники, требовательной к качеству напряжения в сети.

Rexant незаменим на даче и в домах, где давно не менялась электропроводка. Модель от Rexant имеет программируемые пороги отключения и функцию задержки включения для дополнительной защиты от повторных сбоев в сети. Настройки реле хранятся в энергонезависимой памяти устройства – даже после полного обесточивания помещения все запрограммированные параметры работы сохранятся. Для дополнительного удобства в использовании модель оснащена LED-дисплеем.

реле контроля напряжения REXANT

Достоинства:

• Программируемые пороги и задержка включения;
• LED-дисплей.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ROBITON РН-1 BL1

RexGuard 3000 обеспечивает не только надежную защиту, но и удобство использования благодаря своим продуманным функциям. Программируемые пороги отключения и задержка включения предоставляют пользователю возможность настроить устройство под свои потребности. Настройки хранятся в энергонезависимой памяти, гарантируя сохранение параметров даже после полного отключения электропитания.

LED-дисплей делает процесс настройки более интуитивным, отображая текущее напряжение в сети и выбранные параметры работы. Модель RexGuard 3000 подходит не только для современных домов, но и для дач и старых электрических систем.

реле контроля напряжения ROBITON РН-1 BL1

Достоинства:

• Универсальное применение для различных бытовых приборов;
• Интуитивный LED-дисплей для удобства использования;
• Соответствие современным стандартам безопасности.

class=’s-article__points-list’>

Недостатки:

• Ограниченные функции по сравнению с более дорогими моделями;
• Не устраняет все проблемы, связанные с устаревшей электропроводкой;
• Возможные затраты на обслуживание в случае неисправности.

class=’s-article__points-list’>

DIGITOP Vp-16 AS

Это устройство обеспечивает надежную защиту от скачков, гарантируя долгий срок службы вашей техники. Легкая настройка и интуитивный интерфейс делают использование удобным, а высокоточные измерения обеспечивают контроль над электросетью. Компактные размеры прибора легко интегрируются в систему электропитания

Важно учесть, что возможна нестабильность показаний

реле контроля напряжения DIGITOP Vp-16 AS

Достоинства:

• Легкая настройка;
• Компактные размеры.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ROBITON РН-4 BL1

ROBITON РН-4 BL1 — это инновационный адаптер с встроенным реле контроля, гарантирующий защиту для бытовых приборов мощностью до 3000Вт. Благодаря простому подключению к стандартной розетке и отсутствию необходимости в специальном монтаже, прибор станет незаменимым помощником в поддержании электробезопасности.

В случае сбоя автоматически отключится подача тока, гарантируя сохранность вашей техники. После восстановления нормального напряжения, реле начнет обратный отсчет, и подача тока будет восстановлена.

Уникальной особенностью этой модели является возможность настройки времени задержки включения пользователем, а также наличие двух USB разъемов. Эти разъемы не только позволяют подключить дополнительные приборы и датчики, но и обеспечивают возможность зарядки мобильных устройств с общей мощностью 2100 мА.

реле контроля напряжения ROBITON РН-4 BL1

Достоинства:

• Простое подключение без необходимости специального монтажа;
• Два USB разъема для подключения и зарядки.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Установка надежного и правильно подобранного реле поможет обезопасить работу электрической сети.
