Обзор дхо+поворотник probright pulsar

Схемы подключения ДХО с функцией поворотника

Единой схемы, подходящей для всех моделей автомобилей, нет, так как конструкция их разная. Да и сами блоки тоже отличаются. Поэтому лучше всего посмотреть на форумах, где общаются владельцы конкретной модели, там скорее всего, отыщется немало вариантов подключения, причём испытанных на практике.

Например, можно использовать такие схемы:

  • подключение к прикуривателю, если питание на него подаётся при включении двигателя. Это обеспечит и одновременное включение ходовых огней. Это подходит, например, для Дастеров;
  • подключение к датчику скорости. Включение будет происходить при начале езды, а выключение при остановке;
  • подключение к датчику масла. Включение произойдет при запуске двигателя;
  • подключение к генератору.

Всё это распространённые схемы, которые собираются своими руками. Есть немало и других подобных. Они подойдут для тех, кто любит сам мастерить и паять разные приспособления.

Но как подключить ДХО с функцией поворотника из готового комплекта? Это самый простой вариант, с этим справится любой, кто умеет держать отвёртку, а у мастера это займет несколько минут. Блок управления подключается просто:

  • черный провод присоединяется к минусу аккумулятора, а красный – к плюсу;
  • оранжевый провод подключается к габаритам или ближнему свету. Он нужен для отключения огней, когда включается ближний свет или габариты. Этот провод не всегда есть в наличии.

Если лампочки ДХО и поворотник конструктивно расположены в одной лампе, у них всё равно есть разные контакты, которые подключаются по приложенной схеме.

Законно ли устанавливать ДХО в поворотники

Вообще, по поводу вмешательства в конструкцию автомобиля у инспектора могут возникнуть претензии. Если ДХО предусмотрено производителем, как на многих современных автомобилях, то вопросов нет. Но самостоятельная установка как раз и есть такое вмешательство, и за несоблюдение правил можно получить штраф.

Есть ГОСТ, который регламентирует расположение дневной подсветки. Например, расстояние между правой и левой должно быть не меньше 60 см, а высота от земли их должна быть не менее 25 см и не более 150 см. Также надо использовать исключительно белый свет и соблюдать углы наклона и поворота. Свет должен автоматически включаться при запуске двигателя и выключаться вместе с ним.

После установки нужно получить разрешение на эксплуатацию, даже если всё было сделано строго по ГОСТ-у. Иначе могут возникнуть проблемы при первом же техосмотре. Особенно это относится к гибким ходовым огням с функцией бегущего поворотника, так как их обычно устанавливают на своё усмотрение, как тюнинг, не предусмотренный конструкцией. Они могут не соответствовать требованиям.

Поэтому всегда надёжнее обратиться к специалистам, которые подберут и установят подходящие к автомобилю ходовые огни, а затем оформить их официально.

Светодиодные стробоскопы/дхо/поворотники ProBright TDRL-4,5 PULSAR — бортжурнал Renault Duster Турбинастер Дизелястер 2017 года на DRIVE2

Процесс ЛЕДизации Дустика продолжается!)По бокам сейчас фулл лед, в задней части автомобиля полностью кроме поворотников.

А спереди… Было кроме ближнего света, дальнего света и поворотников, то есть маловато светодиодов).

Ну так вот, долго время я засматривался на вариант тюнинга от TurboDuster, но всё не мог выбрать хорошие модульные ДХО/поворотники.Так же казалась сомнительной идея вскрывать фару каждый раз при каких-либо сбоях или выходах из строя.Недавно на сходке Дастероводов заметил у одного из владельцев модульные ДХО/поворотники.

Но оказалось, что они не очень приживаются с Дустиком.

Я уж было отложил эту идею на будущие годы, но наткнулся на яркие светодиодные модули компании PROBRIGHT.У них есть как дешевые модули, так и дорогие программируемые с дополнительными функциями.Конечно же мой взгляд упал именно на навороченные.В итоге из Уфы курьером они были доставлены через 3 дня СДЭКом.Упакованы добротно, дополнительно лежал знак «Шипы».

Обратите внимание

Комплект состоит из влагозащищённых разъёмов, самих ламп, обманок компьютера, переходников под разъёмы WY21W и PY21W и проводки автомобиля.Для Дастера были положены дополнительные уплотнительные кольца.Ещё порадовало наличие скотчлоков (когда-то такими в провайдере скручивали витую пару).

Потребляемая мощность в режиме ДХО обеих ламп — 18вт, в то время как штатные заводские ДХО потребляют каждая по 21 Ватту).

Устанавливали эти модули мне у официального представителя ProBright в Санкт-Петербурге.

Процесс установки достаточно быстрый. Старые лампочки вместе с патронами вынимаются.При помощи уплотнительных колец устанавливаются новые лампы.Провода подключаются к аккумулятору, дальнему свету, габаритам, поворотникам.В таком случае, при зажигании включаются ДХО, при включении габаритных огней они притухают.

Мне интересны были три параметра:-FlowShift (плавная смена яркости как у Ауди)— режим стробоскопов (могут моргать в разных режимах, двумя или одним цветом)— режим отключения ДХО ( выбрал порог в 13 Вольт)Один раз доигрался с настройками и вышло так, что всю ночь и утро были включены ДХО (выбрал режим без порога отключения).

Ещё нравится функция «Вежливый свет».

В таком режиме при поставке на охрану и выключении зажигания включаются ДХО на коротко время).

Стоимость таких топовых модулей 11 900 рублей. За 4 900 буду уже модули без стробоскопов.

Важно

Стробоскопы, конечно же, используются не в городе, а на покатушках с другими покатушечниками).Свет ярче и благороднее моих ДХО. Свет схож со светом от противотуманок (по цвету).Поворотники заметно ярче, цвет насыщеннее, более тёмно-желтый. В итоге по вечерам от поворотников подсвечиваются дорожные знаки).

Вид Дустика стал интересным, этакий треугольник из светодиодных ДХО и туманок).

Цена вопроса: 11 900 ₽ Пробег: 18000 км

Подключение

Подключение сперва может показаться достаточно сложным, на схеме много проводов и надписей. Но на самом деле всё гораздо проще, чем кажется на первый взгляд. Необходимо подключить питание напрямую к аккумулятору, затем к каждому сигналу поворота подключить 1 провод. Этого достаточно для реализации основных функций, остальное по вашему вкусу.

Для максимального упрощения процесса подключения к проводам в комплекте идёт крепление скотч-лок. Такое решение позволяет подключить провод от контроллера без инструментов и резки проводов. Скотч-лок одевается на провод и защёлкивается на нём, его внутренние контакты прорезают изоляцию, подключая к нему нужный провод. Сразу возникает вопрос по поводу надежности такого соединения в условиях высокой влажности и пескосолевой смеси на дорогах. Внутри скотч-лока находится густая силиконовая смазка, которая изолирует место соединения от внешних воздействий.

Соединитель скотч-лок

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Популярные варианты организации дневного освещения на автомобиле

Прочитав все вышеизложенное, некоторые автомобилисты могут расстроиться. Но напрасно – есть выход и из такой ситуации, ведь не обязательно использовать фирменные фары на светодиодах. Вполне подойдут источники света, которые можно установить самостоятельно с учетом технических допусков определенной конструкции автомобилей. Электрических схем, с помощью которых будет задействована система много, в том числе подключение от генератора – каждый выбирает свой вариант.

Например, ДХО в штатные фары своими руками можно сделать из противотуманных фонарей или же на месте, где предусмотрен их монтаж. Для этого не нужно разрешение, остается только подключить систему следующим образом:

  1. При повороте ключа зажигания ходовые фонари включаются автоматически.
  2. При включении головного освещения ходовые огни включаются, кроме тех случаев, когда производится кратковременное включение фар.

Бюджетные способы реализации дневных фонарей

  • Светодиодные ходовые огни Орлиный глаз HD-202b монтируются в штатные заглушки ПТФ.

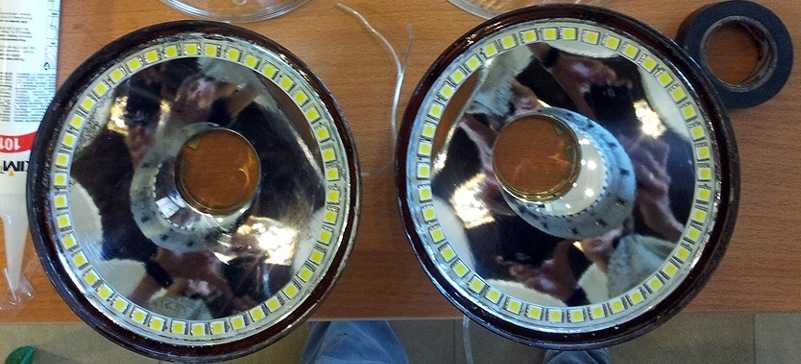

  • Гибкая лента светодиодов, закрепленная вокруг противотуманной фары при помощи двухстороннего скотча.
  • Установка круглых линзованных светильников в места штатного крепления ПТФ.
  • Использование электронного реле для управления мощностью штатных ламп, что позволяет их использовать в виде ходовых огней.

Последний вариант довольно прост в осуществлении, поэтому стоит рассмотреть его подробнее.

Характеристика фар DRL


Комплект контроллера ламп ДХО Вместо дневных ходовых огней водитель может использовать фары DRL, эта разработка была придумана европейскими специалистами. В данном случае в отражателе используется галогенный источник света мощностью 12 ватт, очень похожий на ан дальнее освещение. При установке такой оптики световой поток будет направлен не на дорожное покрытие, как при ближнем освещении, а в глаза другим автомобилистам. Но при этом он не будет слепить водителей, а обеспечит более лучшую видимость авто на дороге. Если вас заинтересовал этот способ, такую функцию можно реализовать при помощи дальнего освещения, при этом фары будут светить не на половину, а только на треть мощности.

Принцип работы

Как же работает дальний свет в полнакала? Когда водитель включает дальнее освещение, оптика будет гореть довольно тускло, однако этого хватит для того, чтобы обозначить свое транспортное средство на дороге. При этом свет не будет слепить других участников дорожного движения. Разумеется, для этого необходимо установить отдельную кнопку. Когда эта кнопка отключается, оптика перейдет в режим работы дальнего света. Следует отметить, что это никак не повлияет на реализацию всех функций дальнего освещения (автор видео — Виталий Сусский).

Плюсы и минусы

Если вы решили использовать дальний свет в полнакала вместо ДХО, то при правильной реализации задачи вы сможете ощутить на себе следующие преимущества:

  1. Во-первых, вам не придется покупать отдельно светодиодную оптику и тратить время на ее установку. Соответственно, если вы ничего не понимаете в электрике, вы также избавляете себя от необходимости тратиться на установку фар.
  2. Во-вторых, при правильной реализации схемы вы сможете добиться того, что нагрузка на аккумуляторную батарею будет более низкой. Соответственно, вероятность того, что более устаревшая АКБ быстрее разрядится, сводится к минимуму. Особенно это преимущество актуально для автолюбителей, которые используют подсевшие аккумуляторы в холодное время года, когда они еще быстрее разряжаются.
  3. В-третьих, ресурс эксплуатации источников ближнего освещения становится более высоким. Так что вы избавляете себя от более частых финансовых затрат на покупку ламп.
  4. Кроме того, при реализации системы DRL световой поток будет светить немного выше, соответственно, транспортное средство будет более заметным в потоке автомобилей.
  5. При включении этой функции задние габариты гореть не будут, таким образом, они не смогут «замаскировать» стоп-сигналы. Это не только способствует повышению безопасности при движении, но и позволяет увеличить ресурс эксплуатации задних ламп.
  6. Также вы не столкнетесь с проблемой приглушения подсветки интерьера. Когда габаритные огни включены, а на улице яркое солнце, водителю будет сложнее увидеть экран магнитолы.
  7. Некоторые автолюбители отмечают, что при правильном подходе можно даже добиться снижения расхода топлива. Этот показатель небольшой, составляет всего около 0.15 литров в час. Тем не менее, такого достоинства можно добиться только в том случае, если двигатель работает правильно и расход горючего не увеличен по сравнению с нормой.

Что касается недостатков, то в принципе, их нет. К минусам можно отнести только монтаж и реализацию схемы, которая может вызвать трудности. Но и эту проблему можно решить, внимательно ознакомившись с инструкцией или обратившись к специалистам.

Вот таким получилось реле РХО-23:

Габариты печатной платы – всего 20х38х8мм, что позволяет после окончания монтажа загерметизировать её термоклеем, запаковать в термоусадочную трубку и притянуть к любому жгуту проводов в моторном отсеке кабельной стяжкой.

Что появилось нового, в сравнении с предшественником:

  • Два в одном: реле ходовых огней и реле дальнего света фар с плавным розжигом во всех режимах
  • Диапазон рабочих напряжений 10-32В. То есть можно без проблем ставить его на грузовые автомобили с бортовой сетью 24В
  • Два входа включения дальнего света на полную яркость (активный минус и активный плюс). РХО-23 умеет работать как развязывающее реле дальнего света. На некоторых автомобилях параллельное подключение РХО вызывает свечение контрольной лампы дальнего света на приборке, что раздражает большинство водителей. С РХО-23 эта проблема решается легко и изящно без дополнительных соплей.
  • Режим полного засыпания при отключенном зажигании. То есть при выключенном зажигании оно реально ничего не потребляет – вот прям 0 микроампер. И оно никогда не разрядит аккумулятор на длительной стоянке! Мы просто питаем микропроцессор от входа зажигания, а силовую часть – через предохранитель от плюса аккумулятора. Т.е. ни при каких обстоятельствах при выключенном зажигании оно «случайно» включиться не может.
  • Как и у нашего предшественника у нас предусмотрен режим деактивации ходовых огней – для этого нужно в течение двух секунд трижды моргнуть габаритами. Но в отличие от РХО-22 мы НЕ запоминаем это состояние, и при останове двигателя и последующем пуске ДХО снова включатся. Мы установили более двухсот комплектов РХО-22, и мне периодически звонят эти клиенты с жалобами, что «всё сломалось». А оказывается они просто деактивировали режим ДХО, и чтобы все «починить» нужно снова трижды моргнуть габаритами.
  • В РХО-23 нет никаких регулировок, с завода установлено оптимальная яркость 40%. Меньше – плохо видно издалека, больше – слепит даже днём.

Малые габариты платы позволяют расположить её непосредственно в монтажном блоке. Вот так изящно удалось его вмонтировать в блок электроники на Pajero4 – это такая серая коробочка размером с пару пачек сигарет, установленная внутри монтажного блока.

Назначение контактов (распиновка) РХО-23:

* – На Subaru Legacy и некоторых других авто необходимо подключить (вместо одной из отключенных от штатной проводки ламп дальнего света) резистор на 330-470ом мощностью минимум на 0.5Вт для того, чтобы убрать паразитное свечение светодиода (контролька дальнего света) на приборной панели. Резистор зашунтирует светодиод, который без него из-за каких то наводок еле заметно светится, что вводит в заблуждение автовладельца, который инстинктивно пытается «выключить» дальний. Актуально только для светодиодных ламп на приборной панели.
