Виды обратных клапанов и принцип их работы
Виды клапанов и принцип функционирования

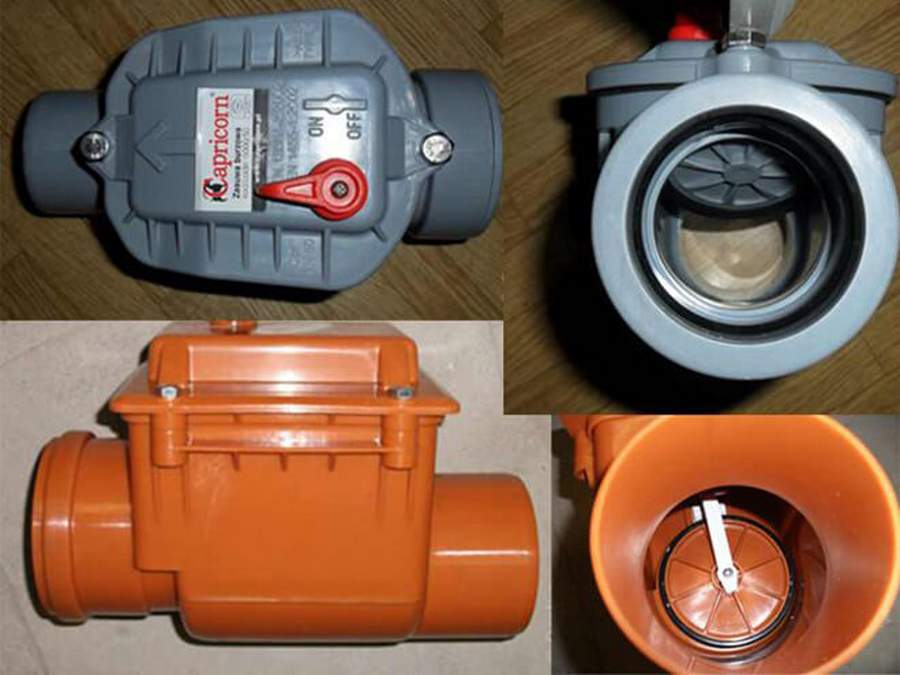

Существует несколько типов канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются областью применения. В результате все типы механизмов имеют разную конструкцию и принцип работы одного элемента.
Когда сточные жидкости поднимаются, дверь автоматически поднимается, после чего возвращается в исходное положение. По механизму работы заслонки классифицируются модели обратных клапанов для канализации.

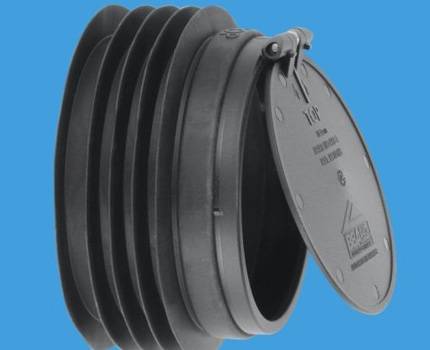

Поворотные
Этот тип канализационного клапана имеет подпружиненную диафрагму (называемую тарельчатым клапаном из-за его круглой формы). В том случае, если сточные воды движутся в нужном направлении, пластина поворачивается и поднимается, не мешая движению жидкостей.
Однако в направлении, противоположном стокам, подпружиненная мембрана плотно прижимается к внешнему краю, в результате чего рабочая зона трубопровода перекрывается.
Некоторые модели также имеют дополнительный встроенный амортизатор, который управляется вручную. Такой механизм блокировки можно отрегулировать с помощью специальной кнопки, расположенной на корпусе устройства.
Следовательно, трубопровод имеет участок сначала расширения, а затем сужения, который является возможным местом образования блока в канализационной системе. Решение этой проблемы — разместить механизм крышки в верхней части корпуса. Сняв ее, вы легко и быстро уберете появившийся засор.
Подъемный клапан на канализацию
Название этого типа устройств основано на механизме работы заслонки. Когда сточная вода течет в правильном направлении, дверца располагается вверху.
Принцип работы: жидкость оказывает давление на мембрану, которая блокирует движение стоков, внутренняя пружина сжимается, в результате чего заслонка поднимается. Если сточная вода не движется, пружина находится в нормальном состоянии и путь в канализацию заблокирован.
Из-за нелинейной формы корпуса, когда жидкость движется в противоположном направлении, клапан не открывается, что обеспечивает полную безопасность от затопления.
Обратный клапан сточных вод 110 или 50 мм этого типа имеет более высокую эксплуатационную надежность, чем поворотная (лепестковая) модель, но также имеет недостаток.
Характеристики модуля — причина необходимости регулярной чистки системы, потому что она периодически засоряется. Для проведения этой процедуры необходимо будет открутить болты (4 шт.), Затем тщательно очистить или, при необходимости, заменить рабочий механизм. Если владелец имеет возможность проводить регулярную чистку, лучше всего приобрести только аналогичный вариант обратного клапана.
Шаровый клапан
В устройстве этого типа запорным элементом является шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод сфера входит в отдельное отверстие и позволяет потоку двигаться.
Когда жидкости нет, рабочая зона трубки блокируется, поэтому поток не может течь в неправильном направлении. Однако у таких моделей есть один недостаток: в отличие от поворотно-подъемного механизма в этой конструкции шаровой кран не полностью прилегает к краю устройства.
Из-за протечки может возникнуть небольшой поток проточной воды. Конечно, вероятность сильного затопления, как будто обратный клапан канализации полностью отсутствовала, минимальна.
Межфланцевый
Основным преимуществом запорного механизма такого типа является его небольшой размер, что дает возможность установить его даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит как миниатюрный цилиндр со специальной дроссельной заслонкой.
Этот элемент может состоять из 2-х компонентов, которые прикреплены к центральной штанге, или по внешнему виду напоминает небольшую пластину, которая прикрепляется к корпусу с помощью пружинного механизма.
Этот вариант рекомендуется устанавливать только в том случае, если нет возможности установить другие разновидности. Даже с учетом небольших размеров все же желательно отдать предпочтение другим типам устройств. Обратный клапан межфланцевого типа 50 мм устанавливается на канализацию редко, поскольку относится к разряду оборудования для водоснабжения. Для канализации эффективность ее работы довольно низкая.
Еще один недостаток такой конструкции — невозможность быстро очистить прибор. Из-за особенностей формы потребуется полностью разобрать соединение для очистки клапана.
Виды клапанов и принцип функционирования
Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.
Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.
Поворотные
Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.
Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.
Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.
Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

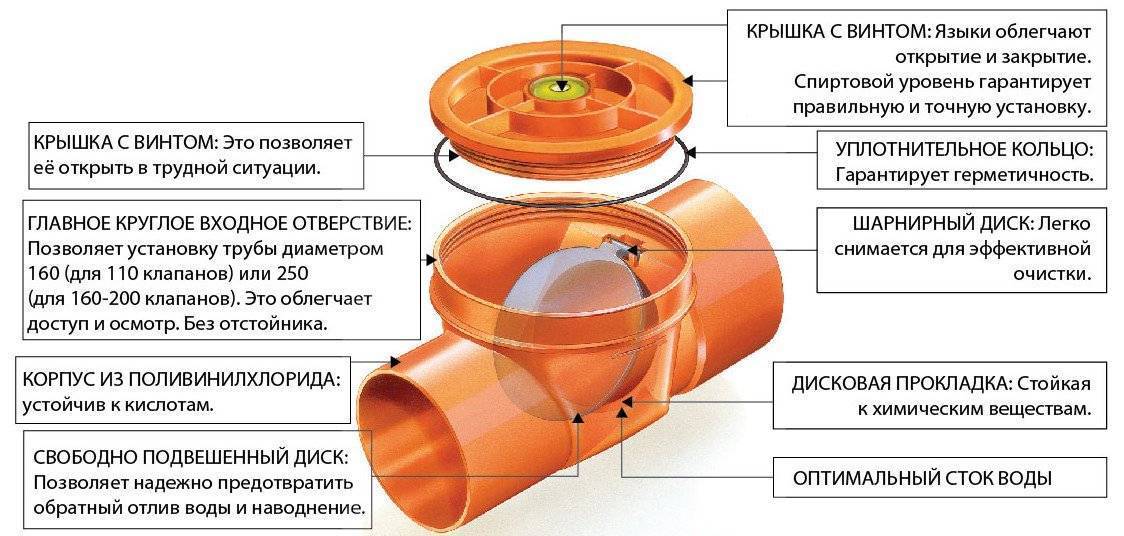

Подъемный клапан на канализацию
Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.
Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.
Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.
Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.
Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.
Шаровый клапан
В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.
Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.
В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.
Межфланцевый
Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.
Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.
Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.
Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.
Что это такое
Обратный канализационный клапан – это устройство, которое предупреждает обратное течение воды в квартиру или другое помещение. Подобное часто происходит при засорении стоков, т. к. вода всегда движется в ту сторону, где нет сопротивления. Если в трубе образуется засор, препятствующий нормальному течению жидкости, то поток воды просто поворачивает в другом направлении. В том случае, когда в коммуникации образовывается засор, но движение воды не прекращается, поток может просто потечь в направлении смесителя раковины, унитаза и других отводов потребителей.
Фото – вакуумная модель
Для чего выполняется установка обратного клапана на канализацию:
- С целью защиты жилого помещения от запаха из канализации. Помимо предохранения вещей и дома от потопа, запор защищает Вас от неприятных канализационных ароматов. Очень часто используется дополнительный воздушный вакуумный клапан, который образовывает своеобразный пузырь, удерживающий смрад. При этом, благодаря этой же вентиляции, в канализацию попадает свежий воздух, обеспечивающий своеобразную циркуляцию потоков;
- Для защиты внутренней и внешней канализационной системы отводы;
- Для предохранения ливневой и дренажной систем от протечек и прорывов;
- Для сохранности потребителей водоснабжения в квартире или коттедже (стиральной машины, душевой кабины, раковины, мойки, шланга и т. д.).
Это интересно: Как выбрать биотуалет для дачи, основные характеристики и устройство
Устройство и принцип работы
Где и как правильно установить клапан?
Вакуумный клапан должен быть установлен в свободной месте — это обеспечит доступ к устройство для проведение проверок. При размещении клапана нужно соблюдать такие правила:
- Если аэратор устанавливается на чердаке, нельзя допускать снижения температуры до минусовых отметок. Этот может нарушать работу системы.

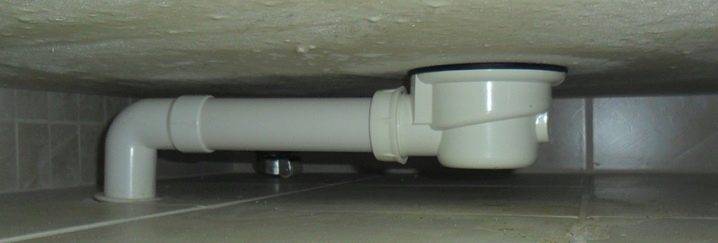

- В душевой комнате со сливом на полу прибор устанавливают на высоте не менее 35 см от поверхности.
- Нужно оставлять доступ к устройству. Это позволяет выполнять проверку и ремонт. Особенно внимательно к этому моменту относятся при отсутствии фановой конструкции.
- Клапан размещают на 30 см выше самого верхнего отвода. Другие патрубки в указанном радиусе не размещаются.
- Расстояние от сифона до аэратора должно составлять более 20 см.
Возможные места для установки устройства
Существует 3 подходящих для внедрения прибора места:
- Стояк. Аэратор располагают в верхней части трубы, выводя на чердак или оставляя в туалетной комнате.
- Возле выходного отверстия сливного шланга сантехнического прибора. Устройство часто монтируют при установке стиральной или посудомоечной машины.
- Длинные канализационные элементы, расположенные вертикально.

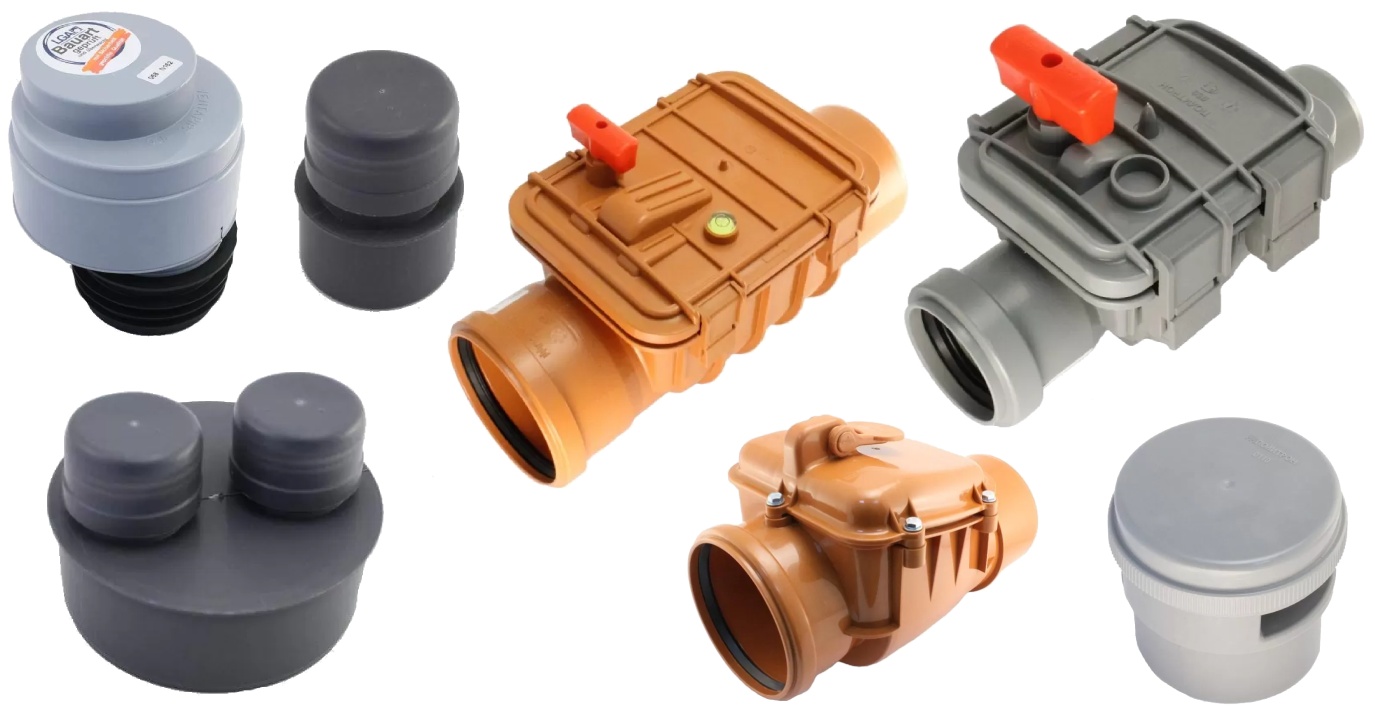

Зачем используется воздушный обратный клапан 110 мм
Для исключения вероятности попадания в помещение сточных вод на фановой трубе монтируется воздушный клапан, который запускает воздух в систему и не дает ему выйти обратно. Такой запорный элемент также способствует снижению уровня шума в системе при движении сточного потока.
При спуске воды в канализационной системе возникает разряжение, вследствие чего в нее поступает воздух. Осуществляется это благодаря наличию вентиляции или сантехнического устройства, обладающего наименьшим водяным затвором. В результате разряжения мембрана открывается, а после стабилизации давления она закрывается, что исключает поступление воздуха обратно в помещение.
Воздушный обратный клапан для канализации изготавливается из высококачественного пластика. Элемент состоит из корпуса, мембраны или штока, резинового уплотнителя и крышки. Мембрана реагирует на избыточное давление в сети и приводится в действие при его возникновении. Регулирует режим работы штока уплотнительная прокладка. Подсоединение элемента к трубопроводу осуществляется через боковое отверстие.

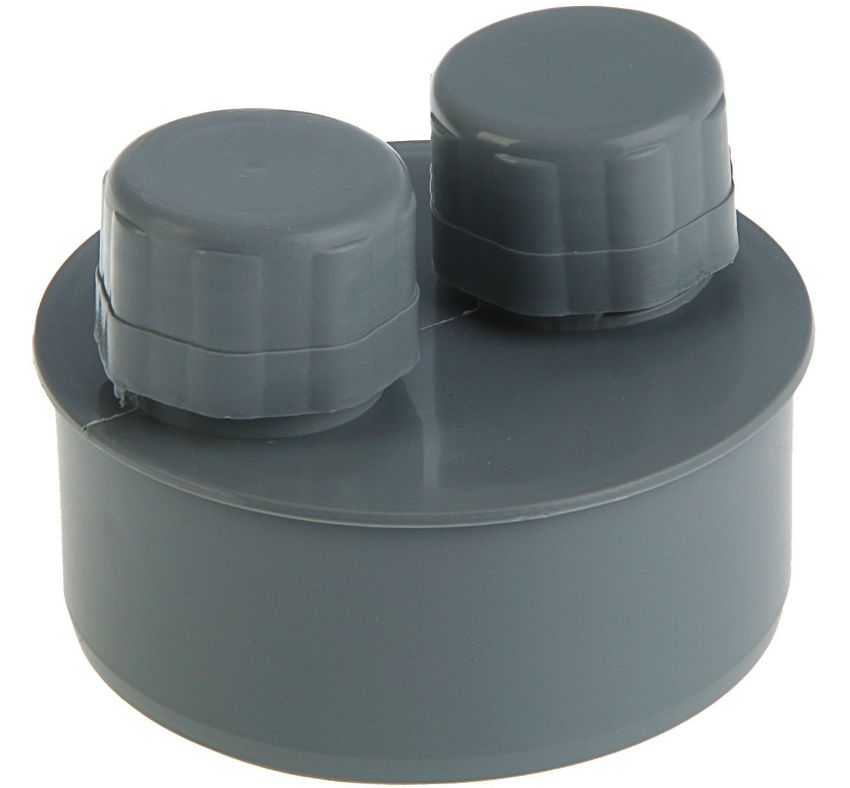

Фановый клапан 110 мм фиксируется только в вертикальном положении
Фановый клапан 110 мм для канализации, как и обратный, устанавливается не выше 2 этажа. Он должен быть расположен выше самого большого канализационного патрубка, присоединенного к устройству. Клапан фиксируется в вертикальном положении. Он монтируется к трубопроводу посредством раструбного соединения, полная герметизация которого обеспечивается при помощи резиновых манжет, обработанных силиконом.
Запорный элемент может быть автоматическим, антивакуумным или комбинированным. Первый тип изделия отличается небольшой пропускной способностью. Второй вариант клапана хорошо работает при низком давлении. Комбинированный вариант совмещает особенности обоих типов приспособления.
Назначение и сферы применения
Устанавливают подобные устройства обычно в санузлах первых и вторых этажей многоэтажных домов на отводах для подключения сантехнических приборов. Он останавливает обратный поток фекальных вод в помещение в случае образования засоров в трубопроводах канализации.
Чаще всего пробки образуются в подвальном помещении в трубах, расположенных горизонтально. Тогда все стоки начинают подниматься к первой доступной точки выхода — унитаза в квартире первого этажа. Клапан предотвращает неприятные последствия засора, перекрыв просвет канализационной трубы да места подключения прибора. Однако сточные воды могут по стояку подняться ещё выше — к сантехническим приборам второго этажа. Поэтому, систему канализации квартир вторых этажей также необходимо оснастить обратными клапанами. Выше этого уровня столб стоков обычно не поднимается — он уже будет способен продавить пробку и вода уйдёт.
Необходим такой прибор и для автономных систем водоотведения частных домов и дач с водостоком в сливную яму или с установленным септиком. Используется обратный клапан и для слива конденсата из кондиционера, излишков воды из водонагревателей, дренажа вентиляции бань, саун и т.п.
Как безопасно использовать устройство
Чтобы обратный клапан долгое время защищал дом/квартиру от обратного тока канализационных вод, нужно своевременно проводить его обслуживание
Поэтому важно обеспечить удобный доступ к нему
Возможна ситуация, когда в процессе удаления использованной воды возникает шум, скрип и прочие неприятные звуки. В таком случае нужно обязательно досрочно проверить запорный клапан – возможны поломки в виде сношенных деталей или неожиданное засорение.
Если вовремя не проверить все, то при обратном движении канализационных стоков устройство не сможет выполнить свое предназначение и грязная вода начнет выходить из всех сантехнических приборов.
В случае, когда используется автоматическое устройство с электрическим двигателем, нужно четко придерживаться рекомендаций по его обслуживанию и своевременно менять запчасти. Сроки износа отдельных элементов устройства указаны производителем в инструкции.
Бывает, что в процессе ревизии был обнаружен износ определенных деталей, заменить которые невозможно – производитель не выпускает нужные запчасти.
Чинить испорченную деталь подручными материалами не следует – нет гарантии, что при необходимости самодельная заслонка справится с напором стоков из трубопровода в обратном направлении.

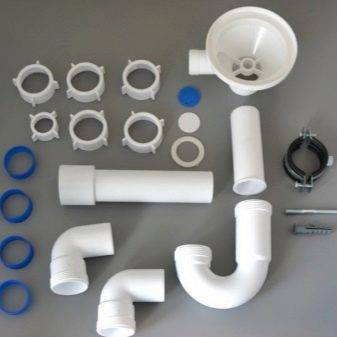

Виды
Простейший тип гидравлического затвора выполнен как труба в форме буквы U. Вода, расположенная в разных частях импровизированного колена, располагается на одном и том же уровне. Никаких технических приспособлений и изощренных схем для этого не используется. Применяется просто принцип сообщающихся сосудов. Благодаря ему обеспечивается непрерывное перекрытие жидкостью нижней части сечения внутри затвора.
Достаточно согнуть пластмассовую трубу гофрированного типа, чтобы получить полное представление о том, как такой затвор выглядит. Чтобы пластмасса не разгибалась под нагрузкой и из-за различных механических напряжений, применяют пластиковые кольца для дополнительного закрепления. В техническом плане подобное решение, безусловно, надежно, но только если куплены комплектующие надлежащего качества. Сама проблема связана с плохими эстетическими характеристиками.
Куда престижнее смотрятся гидравлические затворы, сделанные из меди и нержавейки. Именно такие конструкции применяются в наиболее современных интерьерах. Предотвратить поступление запаха из кухонной канализации помогает не согнутый, а скомпонованный по вертикальной схеме гидравлический затвор. Такие приспособления отличаются тем, что их легко разобрать
Потому очистка сифона заметно упрощается, и для кухонь подобное преимущество очень важно
Конструкция сделана из двух блоков: один вставляется в другой. Различие по уровню края между верхним элементом и отверстием для слива помогает обеспечивать стабильный уровень жидкости. В результате гидравлический барьер работает максимально надежно. Но даже при использовании кухонной модификации затвора придется искать альтернативные решения, как защищаться от дурного запаха, если предстоит использовать канализацию лишь периодически. Возвращаясь к классическому коленному гидрозатвору, стоит заметить, что расстояние между нижней точкой такого устройства и нижней точкой трубы, по которой идут стоки, должно быть не менее 5 см.
Словосочетание «сухой гидрозатвор» может показаться неуместной шуткой, но это вполне реальное изделие. Более того, есть даже два типа таких устройств — поплавковый формат и трап канализационный маятниковой схемы. У поплавкового аппарата верхний сегмент подрезают до требуемых габаритов (обычно от 1,2 до 7 см). После этого деталь заделывают в стяжку. Если вода высыхает, опускается находящийся в ней поплавок — он и закрывает трубу чисто механически.
Когда система работает в штатном режиме, поплавок на воде поднимается. Наряду с промышленными конструкциями, есть и альтернатива, изготавливаемая в кустарных условиях. Подобный аппарат оснащается поплавком, напоминающим перевернутый стакан. Прикрепляют его таким образом, чтобы днище было поднято над отверстием слива на большее расстояние, нежели диаметр трубы. Для перекрытия выходного канала используется облегченный поплавок в виде шарика, диаметр которого больше, чем у отверстия.
Маятниковая конструкция устроена иначе. Около затвора, в самом низу, отчетливо заметна пара шторок, которые подвешивают под углом к вертикальной плоскости. Именно эти шторки и играют роль изолирующего элемента. Собственная тяжесть позволяет деталям по умолчанию находиться в закрытом положении. Открывать их в момент слива способен сам поток воды. Подобное устройство было впервые разработано немецкими инженерами.
Конечно, они умеют работать очень качественно и добротно. Но есть нюанс, который обязательно нужно учесть. В Германии проектировщики канализации для городского жилья закладывают создание водяного столба высотой 5-6 см. Если установленные сантехнические приборы создают в гидрозатворе столб высотой 3,2 см, этого категорически недостаточно. В отдельных конструкциях вместо силы тяжести шторки закрываются благодаря усилию, развиваемому пружиной. Такие модификации весьма разнообразны и имеют повышенные возможности.
Стоит упомянуть и про еще один вид гидравлических затворов сухого типа. В продаже он встречается под разного рода замысловатыми названиями. Маркетологи именуют эти устройства «материалами с памятью на клеточном уровне». Суть в том, что изделие будет пропускать воду при появлении небольшого напора. Для загородных бань и иных второстепенных объектов подобное решение слишком сложно и дорого. К сведению: умелые домашние мастера могут сами воспроизвести в кустарных условиях любой тип гидравлического затвора.
Тип применяемого материала
Многие эксплуатационные характеристики обратного клапана зависят от типа применяемого материала при изготовлении. Чаще всего применяют:
- Чугун. Подобный материал применяется в течение длительного периода. Материал характеризуется высокой устойчивостью к воздействию влаги и различных химических веществ. Однако, чугун не выдерживает ударную нагрузку, характеризуется относительно низкой прочностью.
- Сталь. В последнее время часто стали использовать стали, в состав которых добавляются различные легирующие элементы. Примером можно назвать добавление хрома, за счет которого повышается коррозионная стойкость. Стали характеризуются большой прочностью и надежностью, за счет чего существенно увеличивается область применения.
- Цветные металлы. В последнее время все чаще для производства корпуса и других элементов обратного клапана применяют латунь. Она характеризуется небольшим весом, а также повышенной устойчивостью к воздействию влаги. Однако, цветные металлы обходятся намного дороже.
Внутренние элементы конструкции могут изготавливаться при применении самых различных материалов, от чего зависят также основные эксплуатационные характеристики.
Недостатки обратного клапана. Виды обратных клапанов
По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

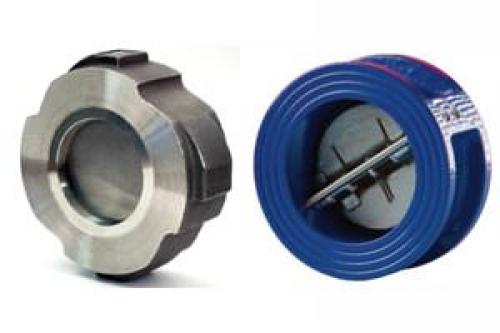

Клапан межфланцевый, пружинный дисковый и двухстворчатый.
Самая компактная конструкция среди всех видов.
У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.
В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.
При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.
Диапазон размеров обратного клапана 15 мм – 200 мм.
В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.
В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.
В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.
Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.
За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.
Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.
Недостаток – необходим полный демонтаж при ремонте клапана.
Клапан обратный поворотный или лепестковый
В данной конструкции запорным элементом является золотник – «захлопка».
Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.
При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.
В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.
При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.
Поэтому поворотные обратные клапаны разбиваются на две группы:
- Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
- Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.
Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.
Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.
Недостаток – необходимость применения демпфера в клапанах большого диаметра.
Обратный шаровый
Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.
Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.
Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.
Обратный подъемный
В обратном подъемном клапане запорным элементом является подъемный золотник.
Под действием давления воды золотник поднимается, пропуская поток.
При падении давления золотник опускается на седло, препятствуя обратному ходу потока.
Особенности установки запорного устройства
При установке клапана можно воспользоваться услугами сантехника или обойтись своими силами. Время и характер работ координируется с сотрудниками управляющей компании или «Водоканала».
Установка занимает не более 30-60 минут, но часто производится в дневное время, чтобы не вызвать дискомфорта у жителей дома.
Последовательность монтажа обратного клапана.
Монтаж устройства выполняется в такой последовательности:
- проверить клапан, залив в него воду в прямом и обратном направлении;
- в предполагаемом месте установки вырезать часть трубы, длина которой равна длине устройства;
- нарезать резьбу для клапана, очистить с нее остатки стружки и заусенцы;
- уложить на резьбу уплотняющие материалы (льняную нить, герметик и др.);
- надеть на обрезок выше раструба компенсирующий патрубок;
- установить на оставшийся обрезок клапан (правильное расположение относительно потока жидкости указывается на корпусе или в инструкции);
- совместить патрубок-компенсатор и отверстие клапана;
- затянуть крепления ключом.
Монтаж запорной конструкции на унитаз является более простым. На выпуск сантехнического прибора устанавливается манжета с готовым обратным клапаном. Выпуск совмещается с канализационной трубой. Между изгибом отвода и раструбом устройства должен располагаться прямой участок.
Штатные крепления унитаза не рекомендуется усиливать с помощью герметика или цемента, т.к. это осложнит доступ для очистки.
Варианты рабочих схем подключения
Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.
Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.
Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.
Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно
Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.
При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.
Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.
Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.
Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.
В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.
При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса
Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.
Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.
Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.
В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе
При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.
В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства
Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.
Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.
Что такое обратный клапан
Обратный клапан для канализации – устройство, которое позволяет рабочей жидкости перемещаться исключительно в одном направлении. Данное изделие широко задействуют при обустройстве систем водо – и теплоснабжения.
Использование обратного элемента для стоков требует соблюдения определенных условий:
- Нужно, чтобы клапан открывался и закрывался даже при наличии минимального напора. Дело в том, что в большинстве своем бытовая канализация бывает самотечного типа.
- Так как заслонка и седло со временем всегда зарастают жиром и разными отложениями, клапан канализационный при необходимости прочистки должен легко вскрываться.
Затворы, которым для открытия необходимо значительное избыточное давление, например, шаровые, можно задействовать в напорных системах канализации. Их размещают в начале напорного участка за насосным оборудованием c целью не допущения обратного перемещения стоков после остановки его работы.
Их изготавливают:
- однокамерными клапанами, оснащенными одной заслонкой;
- двухкамерными устройствами с двумя заслонками.
Второй тип обратного клапана для сточных вод более надежен. Когда грязное седло одной из заслонок не дает ей полностью закрыться, тогда герметичность обеспечивает вторая. Обратный клапан часто встречается в продаже под наименованием – канализационный затвор.
На многих клапанах бывает предусмотрено ручное управление, когда заслонку переводят в полностью закрытое положение в принудительном порядке. Производители кроме механических устройств также выпускают электрифицированные изделия. В них сервомотор, который перекрывает путь отработанным стокам заслонкой, запускается после того, как сработает датчик заполнения.
Электрифицированный запорный клапан для канализации часто комплектуют аккумулятором, обеспечивающим продолжительное (до 7 дней) функционирование в случае отсутствия электроэнергии.
