Способы соединения светодиодных лент между собой

Как подключить ленту к блоку питания

LED ленту надо не только разрезать на отдельные части и соединить их с помощью коннекторов (в соответствии с запланированным геометрическим рисунком), но и подключить ее к источнику питания (или контроллеру). Сделать это можно также без применения паяльника.

Первый вариант. Это наиболее простой способ. Покупаем готовый кабель, с одного конца которого установлен коннектор для подсоединения к ленте, с другого либо силовой разъем «мама» (соответствующий по диаметру штекеру «папа» имеющегося в наличии блока питания), либо соответствующий многоштырьковый соединитель (тип зависит от модели контроллера). Недостатком такого способа подсоединения является ограничение по длине имеющихся в продаже готовых соединительных проводов.

Второй вариант. Изготавливаем питающий шнур самостоятельно. Для этого нам понадобятся:

  • прямой коннектор для соединения ленты с проводом (лучше всего с прокалывающей фиксацией);
  • силовой разъем типа «мама» с винтовыми обжимными контактами;
  • электрический провод необходимой длины.

Порядок изготовления достаточно прост:

  • укладываем в прорези коннектора концы проводов (находящиеся с одной стороны будущего шнура), закрываем крышку и обжимаем ее плоскогубцами;
  • свободные «хвосты» зачищаем от изоляции, вставляем их в отверстия силового разъема и зажимаем их фиксирующими винтами;
  • подсоединяем изготовленный шнур к LED ленте, строго соблюдая полярность.

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

  • размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
  • размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

  • 3,2*2,8 мм выдает 0,3 до 1,6 лм;
  • размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Схема подключения через блок питания

Номинальное напряжение стандартного дюралайта составляет 12 В или 24 В, поэтому следует осуществлять подключение светодиодной ленты к блоку питания, который преобразует переменный ток в постоянный.

Для короткой длины

Стандартные дюралайты продаются бухтами по 5 м, для подключения такого участка или меньше используйте следующую инструкцию.

  1. Если 2 питающих провода изначально к ленте не подведены, подключите их к 1 из концов ленты с помощью специальных коннекторов или паяльником.
  2. Зажмите свободные концы контактов в соответствующих клеммах БП (+V, -V), соблюдая полярность.
  3. Подключите к клеммам L и N (220V AC) сетевой провод.

При подключении светодиодной ленты к 12 вольтам БП несколькими отрезками, выполните аналогичные действия.

Схема подключения ленты из светодиодов (до 5 метров).

Ленты свыше 5 метров

Схема подключения светодиодной ленты длиной более 5 м немного отличается от стандартной. Существует несколько возможных вариантов соединения.

  1. Один мощный БП, обеспечивающий в нагрузке ток до 20 А, для нескольких отрезков дюралайта. Чтобы обеспечить равномерное свечение, нужно подавать напряжение питания с 2 сторон на каждый участок.
  2. Отдельные БП для каждого участка 5 м. В данном случае можно подвести всю схему к одной розетке или каждый блок к своему источнику 220 вольт. Этот способ неудобен тем, что приходится прокладывать дополнительно большее количество соединительных проводов.
  3. Использование в цепи нескольких источников постоянного напряжения 12 В, диммера для контроля яркости и 1-канального усилителя, который дублирует сигнал диммера для участка, запитанного от другого БП.

Подключение RGB и RGBW LED

Особенность таких дюралайтов в том, что они создают разноцветное освещение:

  • RGB — красное, зеленое, синее;
  • RGBW — 3 вышеуказанных цвета и белый.

Подключение производится по тем же правилам, как и с монохромным LED-устройством, но цепь следует дополнить контроллером, который позволяет выбрать включение разных диодов, управлять яркостью и создавать цветовые эффекты.

Простая схема для 1 участка мультицветной ленты устроена так: источник 220 В — блок питания 12 В — RGB контроллер — катушка ленты. Чтобы собрать цепь с несколькими длинными отрезками, следуйте правилам подключения для лент более 5 м.

Способы и порядок пайки

Прежде всего надо правильно подготовиться к процессу спайки. Для этого необходимо:

  1. Задать светодиодной ленте соответствующую длину. Обычно они продаются в катушках длиной по пять метров. Разрез нужно выполнить строго по специальной линии, отмеченной на ней.
  2. Отрезать кусок термоусадочной трубки длиной около двух сантиметров.
  3. Если на контактных площадках находится слой силикона, его нужно срезать острием ножа.

Рассмотрим, как правильно спаивать провода к светодиодной ленте в стандартном случае, а также когда она покрыта силиконом, возникает необходимость соединения внахлест без проводников, под углом и применяется rgb-лента.

Припаиваем провода к ленте

Пайка проводки к светодиодной ленте осуществляется в несколько этапов:

  1. Зачистка и подготовка поверхности контактов ленты.
  2. Очистка на 0,5 см проводки от изолирующей оболочки.
  3. Лужение контактов и проводников.
  4. Последовательная пайка каждого провода к ленте со строгим соблюдением полярности.
  5. Надевание отрезка термоусадочной трубки на место спайки, таким образом, чтобы ближайший диод оставался открытым.
  6. Нагревание термоусадного отрезка с целью его усадки (можно применить строительный фен, спичку, зажигалку).

Припаять провода не так сложно. Однако в этом процессе нужно учесть некоторые важные моменты:

  1. Правильно залуженная поверхность контактов и проводников должна быть полностью покрыта припоем.
  2. Чтобы в дальнейшем не перепутать полярность, нужно брать разноцветные жилы.
  3. Во время пайки жало паяльника не должно соприкасаться с местом контакта дольше 5 секунда, а при использовании флюса – 1-2 секунд.
  4. Избыточное оголение проводов может привести к неконтролируемому их сцеплению. В результате произойдет короткое замыкание.
  5. По завершении пайки вещество припоя на каждом контакте не должно соприкасаться. Для проверки можно воспользоваться вольтметром.

Как спаять ленту, покрытую силиконом

Нередко у пользователей возникает вопрос о том, как спаять между собой провода и контакты, покрытые слоем силикона – ответ на него прост – нужно просто счистить силиконовую изоляцию острым предметом. Для этого подойдет канцелярский нож. Далее процесс пайки ничем не отличается от вышеприведенного. Действовать нужно по точно такой же схеме.

Единственное, что может потребоваться по завершения паяльной операции, это обратно загерметизировать светодиодную ленту, в случае, если она предназначена для эксплуатации в экстремальных условиях. Кроме того, она может иметь специальную водозащитную изоляцию. В таком случае на место пайки нужно попытаться натянуть эту оболочку, а само место соединения с проводами залить силиконом. В завершении сверху ставится заглушка, изнутри смазанной герметиком и через отверстия которой пропускаются проводники.

Соединение внахлест без проводов

Часто требуется спаять отрезки светодиодных лент между собой без использования проводов. Процедура состоит из следующих этапов:

  1. Контактные площадки обеих лент нужно очистить от слоя изоляции и пленки – на одной со стороны светодиодов, а на другой – с обеих сторон, затем все зачистить и залудить.
  2. Наложить ленты друга на друга на 3 мм таким образом, чтобы очищенная с обеих сторон лента лежала на очищенной только с одной стороны.
  3. Прогреть по очереди все контактные площадки жалом разогретого паяльника, чтобы капли припоя с обеих лент соединились между собой (но не между соседними!).
  4. Пододвинуть отрезок термоусадочной трубки (предварительно одетый на один из концов ленты) на место спаянных контактов и, нагрев его строительным феном или небольшим открытым пламенем, осадить.

Пайка проводов под углом

Технология пайки светодиодной ленты под углом (обычно 90 градусов) ничем не отличается от вышеописанной стандартной процедуры и содержит все те же подготовительные и основные действия. Единственное отличие – в выборе места контактов. Чтобы провода не пересекались и не замыкали, их нужно подводить к разным контактным площадкам (соблюдая полярность), разделенным на шаг модуля – через несколько диодов. Такой размещение нисколько не ухудшит работу светильника, однако существенно облегчит процедуру пайки и последующую эксплуатацию.

Светодиодная rgb-лента

Все четыре контакта rgb-ленты должны быть соединены так, чтобы они не смыкались припоем. В противном случае может произойти замыкание и, как следствие, нарушение в ее работе – отключение каких-либо цветов, мигание, затухание и полное отключение.

Прижимной коннектор

Для подключения данного вида выдвиньте прижимную пластину и вставьте конец ленты во внутрь гнезда до упора.

Чтобы зафиксировать ее там и создать контакт, необходимо задвинуть обратно пластинку на свое место.

После этого обязательно проверьте надежность фиксации, слегка потянув за светодиодную ленту.

Преимуществом такого подключения являются его габариты. Такие коннекторы самые маленькие как по ширине, так и по высоте.

соединение светодиодных лент
соединение светодиодных лент

Однако в отличие от предыдущей модели, здесь вы абсолютно не видите состояние контактов внутри и насколько плотно и надежно они соединены между собой.

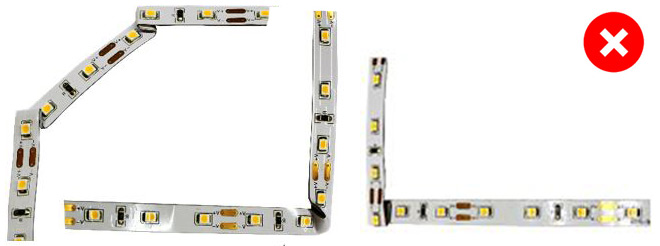

Закрепление согнутой светодиодной ленты

После того как вы согнули светодиодную ленту на 90 градусов, необходимо правильно закрепить ее, чтобы она прочно держалась в выбранном положении. Для этого можно использовать различные методы, в зависимости от места установки и предпочтений.

Один из самых популярных способов закрепления светодиодной ленты – использование двухстороннего скотча. Для этого вырежьте небольшие кусочки скотча и приклейте их к концам согнутой ленты и поверхности, на которую вы хотите закрепить ленту. Убедитесь, что поверхность сухая и чистая перед приклеиванием скотча, чтобы он хорошо держался.

Если вам необходимо закрепить светодиодную ленту на вертикальной поверхности, например, на стене или мебели, вы можете использовать крепежные клипсы. Закрепите клипсы на выбранной поверхности в нужном месте и вставьте согнутую ленту в клипсы. Таким образом, лента будет надежно закреплена и не будет скользить.

Дополнительно вы можете использовать горячий клей или специальные алюминиевые профили для закрепления согнутой светодиодной ленты. Горячий клей хорошо держится на различных поверхностях и быстро застывает, обеспечивая надежную фиксацию. Алюминиевые профили предназначены специально для светодиодных лент и помогают равномерно распределить свет и закрепить ленту под нужным углом.

Важно помнить, что при согибе светодиодной ленты на 90 градусов могут возникнуть проблемы с ее работой. Часть светодиодов может перестать светиться или работать неправильно

Поэтому перед согибанием ленты рекомендуется проконсультироваться с производителем или изучить технические характеристики конкретной модели светодиодной ленты.

Правила соединения лент

Запомните главное правило монтажа светодиодных лент – не стыковать друг с другом два куска длиною 5 метров. Дело в том, что в мощных светодиодных лентах протекает большой ток. Например, для SMD 5050 60 led/метр – мощность равняется 14.4 Вт/м. Это значит, что при 12В напряжения, на каждый метр нужно более 1 ампера тока.

В светодиодной ленте роль кабеля-проводника выполняют медные дорожки, нанесенные на гибкое основание. Их сечение рассчитано на работу 1 бухты, длина которой – 5 метров.

Поэтому соединение нескольких кусков в одну цепь производится в двух случаях:

  1. Выход из строя фрагмента – случай ремонта;
  2. резкий изгиб поверхности – лентой нельзя огибать повороты с радиусом менее 5 см, могут повредиться токоведущие дорожки.

При отрезании помните, что резать можно около контактных площадок по разметке, на куски, кратные 3 светодиодам. Подробнее как правильно резать led.

В каких ситуациях нужно соединять ленту

Особых сложностей в процессе монтажа любой ленты нет, возникают проблем, когда что-то идет не по плану. Разберем несколько основных ситуаций, почему нужно соединять ленты.

Изначально хочется вспомнить светодиодную ленту на 220 Вольт. Она своеобразна, если перегорает хотя бы один светодиод, заменять нужно целый метр.

При установке любой подсветки в доме может оказаться, что ленты слишком мало, или был отрезан слишком большой участок, бывает, когда она попросту повреждается. Добавление нового участка полностью решит эту ситуацию. Узнайте о том, как установить светодиодную ленту на потолок.

Пайка проводов к ленте

  1. Зачистить концы соединительных проводов при помощи канцелярского ножа или стриппера. Открытые (голые) части слегка закрутить.

Зачищенный соединяющий провод

  1. Залудить открытые концы. На конец паяльника берется припой. Конец кабеля опускается в канифоль и затем паяльником наносится припой. Для равномерного покрытия процесс повторяется 3-4 раза.

Процесс залудки концов

Длина кабеля (до 2-3 мм) выбирается таким образом, чтобы его оголенные концы легли ровно в «чашечки» контактной группы. Слишком длинный конец может вызвать замыкание контакта «плюс» и «минус» между собой.

  1. Залудить контактные площадки светодиодной ленты:

    Концом зубочистки нанести флюс на контактные площадки

Нанесение флюса на контактные площадки (пятаки)

Нанесение припоя на контактные площадки

  1. Припаять соединительный провод к СДЛ. Его конец прикладывается к контактной площадке платы. Затем сверху, кратковременным не сильным нажатием, жалом паяльника наносится припой.

За счёт высокой температуры олово расплавляется и провод утопает в контактной «чашечке», тем самым гарантирует надежное соединение, защищенное от окиси.

Припой соединительного провода к СДЛ

  1. Аналогично припаять второй провод.

Припой второго соединительного провода к СДЛ

Принципы подключения

Светоизлучающие диоды активно применяются в подсветке, индикации

Своими руками можно создать устройства, поэтому важно знать, как производить соединение светодиодов

К основным способам подключения относятся:

  • параллельное;
  • последовательное;
  • комбинированное.

Основные причины выхода из строя светодиодных цепочек:

  • неправильное соединение;
  • некачественные диоды или блоки питания.

Конструкция излучающего диода подразумевает его подключение к источнику постоянного тока

При соединении важно соблюдать полярность компонента – если перепутать катод и анод, диод не будет излучать световой поток

Полярность

Определить, какой из электродов является плюсом, а какой – минусом, можно несколькими способами.

Первый – конструктивно. Обычный LED компонент имеет две ножки, длинная является плюсом (анодом), а короткая – катодом.

При помощи тестера. Для этого нужно взять мультиметр, перевести его в положение «Прозвонка» и прикладывать щупы к электродам. Когда красный щуп коснется анода, а черный катода – светодиод загорится. Если при перестановке на шкале высвечивается и не меняется «бесконечное» сопротивление, есть неполадка с элементом. Так что мультитестер используется и для проверки работоспособности излучающих приборов.

Визуальный осмотр. Можно посмотреть внутрь колбы. Широкая часть – это катод, а узкая – анод. Мощные светодиоды сверхъяркого типа имеют маркировку выводов «+» и «–». Компоненты для поверхностного монтажа обычно имеют специальный скос, который указывает на катод.

Включение в источник питания. Диод можно подключить к аккумулятору, батарее или другому блоку. Нужно постепенно повышать электропитание, которое вызовет свечение. Если компонент не горит, полярность следует поменять. Собирается такая схема проверки обязательно с использованием токоограничивающего резистора.

По технической документации. В паспорте прибора будет написано, какая полярность.

После определения плюса и минуса электродов нужно разобраться с методом подсоединения.

Факторы, которые следует учитывать перед резкой светодиодных лент

Резка светодиодных лент может показаться очень простой. Но неправильный разрез может осквернить цепь, что приведет к необратимому повреждению освещения. Итак, чтобы идеально разрезать светодиодные ленты, вам следует помнить о следующих факторах:

Точки разреза

При резке светодиодной ленты в первую очередь обращайте внимание на места разреза. Вы найдете тонкую линию и пару металлических точек пайки по обеим сторонам светодиодной ленты, обозначающие точки разреза

За этими металлическими точками следует значок ножниц, гарантирующий, что это место для резки. Обычно такие маркировки встречаются на каждых 3-х светодиодах (12В). Однако расстояние между метками разреза варьируется от бренда к бренду.

Тип светодиодных лент

Из приведенного выше обсуждения вы уже знаете, что светодиодные ленты можно разрезать. Но все ли светодиодные ленты пригодны для резки? Ответ большой, нет.

Светодиодные ленты, управляемые отдельными микросхемами или микросхемами, непригодны для резки. Например, вы можете разрезать светодиодную ленту RGB, но RGBIC светодиодная лента не разрезается из-за того, что в нем есть микросхемы. В светодиодной ленте этого типа микросхемы размещаются после каждых нескольких диодов. Они индивидуально управляют диодами, позволяя каждой секции отображать разные цвета вдоль светодиодных полос. И поэтому, если вы разрежете эти полосы, будет повреждена схема всего участка.

Но как узнать, можно ли разрезать полосу, или как определить, есть ли на ней микросхемы? Ответ прост. Перейти на знак ножниц. Полоски со следами от ножниц идеально подходят для резки. А те, у которых нет маркировки, не обрезайте.

Режущие инструменты

Резка светодиодных лент не обязательно требует специального оборудования. Их можно просто разрезать обычными ножницами или острым лезвием. Но если разрез проходит по цепи, он будет мешать освещению полосы. Вот почему резак для светодиодной ленты лучше использовать в более безопасной зоне. Они имеют форму ножниц с изогнутыми лезвиями из нержавеющей стали. Эти лезвия обеспечивают ровную обрезку полос, снижая вероятность неправильного разреза. Итак, используйте этот инструмент, чтобы разрезать светодиодные ленты как профессионал.

Преимущества и недостатки Led-освещения

  • Небольшое потребление электроэнергии, если сравнивать с другими источниками света.
  • Длительный срок службы: если соблюдать правила эксплуатации, дюралайт прослужит гораздо дольше других осветительных приборов.
  • Легкий и простой монтаж: благодаря самоклеящемуся слою, крепление ленты выполняется быстро и получается достаточно надежным. Ее можно резать, соединять с помощью паяльника.
  • Безопасность. В отличие от многих осветительных приборов, светодиоды не сильно нагревается, а благодаря установке в профиль их можно комбинировать с материалами, восприимчивыми к высоким температурам, например ПВХ полотном, из которого делают натяжные потолочные конструкции.
  • Возможность смены цвета подсветки. Оттенок свечения изменяют с помощью контроллера.

Главным преимуществом ленты является ее универсальность. Она может подключаться не только к сети 220 В, но и к автомобильному аккумулятору.

Важный недостаток дюралайта кроется в слабой интенсивности светового потока. Поэтому подсветку используют в качестве декоративного и дополнительного освещения.

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Последовательное подключение

Чтобы подключить светодиоды последовательно, нужно к катоду одного устройства припаять анод другого, и так до нужной длины цепочки. Соединение производится через токоограничивающий резистор. По схеме будет протекать один и тот же ток через все элементы. Уровень напряжения будет суммой падений на каждом участке.

Так, для подключения к источнику питания с напряжением 12 Вольт потребуется не более четырех светодиодов 3 Вольт (3*4=12). Для большего числа диодов нужен более мощный аккумулятор.

Преимущества и недостатки

  • одинаковый уровень тока;
  • простота.
  • количество светодиодов ограничено падением напряжения;
  • если сломается один элемент, непригодной становится вся цепочка.

Схема раньше использовалась в гирляндах для елки. Сейчас ее вытеснило смешанное соединение.

Выводы

Светодиодные ленты подходят для углового освещения благодаря своей гибкости и возможности резки. Вы можете легко согнуть светодиодные ленты под необходимый угол и прикрепить их к углам или краям. Однако сгибание полосок не всегда является хорошим решением, поскольку может повредить или сломать светодиоды или водонепроницаемое покрытие. Для этого разъем со светодиодом является идеальным решением. LEDYi имеет различные разъемы для светодиодных лент с различной шириной печатной платы, классом защиты IP и номером PIN-кода. Вы можете приобрести подходящие разъемы для светодиодных лент любого типа, от одноцветных до RGB или настраиваемых. Кроме того, если вам нужна светодиодная лента с предварительным изгибом, проверьте наш Гибкая серия S-образной формы.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
