Условные обозначения розеток и выключателей на электрических схемах

Обозначения общего применения. ГОСТ 2.721. Часть 2

6в. Обозначения электрических связей, проводов, кабелей и шин

1. Линия электрической связи, провода, кабели, шины, линия групповой связи.

1. Допускается защитный проводник (РЕ) изображать тонкой штрихпунктирной линией

2. При необходимости для линий групповой связи применяются утолщенные линии

3. При наличии текста к линии электрической связи, кабелю, шине или к линии групповой связи текст помещают:

б) в разрыве линии

в) в начале или в конце линии

2. Графическое разветвление (слияние) линий электрической связи в линию групповой связи, разводка жил кабеля или проводов жгута.

1. Расстояние между соседними линиями, отходящими в разные стороны, должно быть не менее 2 мм.

2. Для облегчения поиска отдельных линий связи можно указывать направление каждой линии при помощи излома под углом 45°, при этом:

а) точка излома должна быть удалена от групповой линии связи не менее чем на 3 мм;

б) наклонные участки соседних линий, изображенных по одну сторону от групповой линии связи, не должны пересекаться или иметь общие точки

3. Графическое разветвление (слияние) линий групповой связи

4. Графический излом линий электрической связи, линий групповой связи, провода, кабеля, шины:

б) под углом 135°

5. Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных.

Линии должны пересекаться под углом 90°

Примечание. Линия, имеющая излом под углом 135°, не должна пересекаться с другой линией в точке излома

6. Линия электрической связи с ответвлениями:

1. Ответвления допускается изображать под углами, кратными 45°

2. Линию электрической связи с одним ответвлением допускается изображать без точки

3. При изображении ответвлений электрической связи не допускается в качестве точек ответвления использовать элементы условных графических обозначений, имеющие вид точек, изломов, пересечений и т.д.

4. Если при выполнении схем автоматизированным способом линии групповой связи выполняют неутолщенными, то для графического отделения этих линий от пересекающихся с ними или параллельных им линий электрической связи на линию групповой связи наносят наклонные штрихи.

7. Линии электрической связи, графически сливаемые и расположенные:

Примечание. На месте знаков Х и Y должны быть указаны условные обозначения линий по ГОСТ 2.702-75

8. Обрыв линии электрической связи.

Примечание. На месте знака Х указывают необходимые данные о продолжении линии на схеме

10. Ответвление шины

11. Шины, графически пересекающиеся и электрически не соединенные

12. Отводы (отпайки) от шины.

13. Группа проводов, подключенных к одной точке электрического соединения:

б) четыре провода

в) более четырех проводов

14. Линия электрической связи с ответвлением в несколько параллельных идентичных цепей.

Внутри обозначения ответвления указывают общее количество параллельных цепей, включая изображенную цепь, например:

15. Группа линий электрической связи, имеющих общее функциональное назначение, изображенная:

1. В однолинейном изображении буква n заменяется числом, указывающим количество линий в группе, например группа линий электрической связи, состоящей из семи линий

2. При многолинейном изображении группы для облегчения поиска линий допускается разбивать группу линий на подгруппы при помощи интервалов. При этом в каждой подгруппе должно быть одинаковое количество линий; крайняя подгруппа может содержать меньшее количество линий

3. В однолинейном изображении группы линий электрической связи, состоящей из 2 — 4 линий, допускается изображать:тоящей из 2 — 4 линий, допускается изображать:

а) группу из двух линий

б) группу из трех линий

в) группу из четырех линий

16. Переход группы линий электрической связи, имеющих общее функциональное назначение, от многолинейного изображения к однолинейному (например, восемь линий)

17. Группа линий электрической связи, имеющих общее функциональное назначение, каждая из которых имеет ответвление

18. Группа линий электрической связи, имеющих общее функциональное назначение и осуществляемых многожильным кабелем, например семижильным, изображенная:

19. Группа линий электрической связи, четыре из которых осуществлены многожильным кабелем

20. Группа линий электрической связи, осуществленная n скрученными проводами, например, шестью скрученными проводами, изображенная:

Обозначение блоков

Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок «выключатель-розетка». Его применение весьма выгодно. Во-первых, это экономит немного места. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе). Компонуют подобные блоки по-разному.

Наглядно про блоки на следующем видео:

Обозначение розеток и выключателей, совмещённых в один блок, выглядит на схеме уже гораздо сложнее:

Блок скрытой установки из одного выключателя и одной розетки.

Блок скрытой установки из одного выключателя и одной розетки с защитным заземлением.

Блок скрытой установки из двух выключателей и розетки с защитным заземлением.

Блок скрытой установки из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.

Все эти изображения не нужно заучивать наизусть, главное, их понимать. А хороший, грамотно составленный чертёж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.

{SOURCE}

Условное обозначение розетки на схеме

Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.

Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов.

Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности.

Совет

Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.

План электрической проводки составляется с учетом масштаба помещений и особенностей его планировки.

Руководящие документы

Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.

Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети

Обозначения элементов открытой установки

Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.

Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.

Розетки для скрытой электропроводки

Скрытая электропроводка является наиболее распространенным типом домашней электрической сети. Для ее прокладки используются устройства, встраиваемые в стену при помощи специальных монтажных коробок.

Единственным отличием обозначения подобных розеток от приведенного выше рисунка является перпендикуляр, опускаемый от середины прямого отрезка к центру окружности.

Устройства с повышенной защитой от пыли и влаги

Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия.

Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).

Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.

Выключатели

Выключатель на схеме обозначается в виде окружности, к которой под углом 45 с наклоном в правую сторону проведена черта, имеющая на конце один, два или три перпендикулярных отрезка (в зависимости от количества клавиш изображаемого выключателя).

Изображение выключателей скрытой установки такое же, только отрезки на конце наклонной черты проводятся в обе стороны от нее на одинаковое расстояние.

Стоит обратить внимание на изображение проходных выключателей, которое напоминает два обычных выключателя, зеркально отраженных от центра одной окружности

Блоки розеток

Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.

Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 , соответствующая одноклавишному выключателю.

Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

• Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
• В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
• Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
• Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
• Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

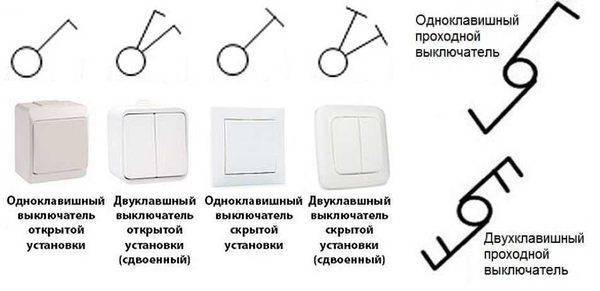

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

• крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
• черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
• если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

• конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
• конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

• ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
• ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
• ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование	Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

​

Наименование	Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
Контакт размыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):гнездоштырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Наименование	Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Обозначение розеток и выключателей на чертежах и схемах

Обозначение розеток и другого электрооборудования наносится на электрические схемы, с помощью которых осуществляются монтажные работы. Каждый элемент системы энергообеспечения имеет обозначение, позволяющее его идентифицировать.

Порядок указания условных знаков на схемах регламентируется ГОСТ . Данный норматив издан относительно недавно. Новый ГОСТ сменил старый советский стандарт. Согласно новым правилам, указатели на схемах должны совпадать с регламентированными.

Включение в схему другого оборудования должно отвечать требованиям ГОСТ . Этот документ устанавливает нормы для указателей общего использования. Порядок организации схемы вводно-распределительных устройств также регулируется ГОСТ

Обозначения выполняются в виде графических символов, которыми являются простейшие геометрические объекты, в том числе квадраты, прямоугольники, окружности, линии и точки. В определенных сочетаниях эти графические элементы указывают на те или иные составные части электрических приборов, машин и приспособлений, используемых в электротехнике. Кроме того, символы отображают принципы управления системой.

Указатели на схемах

Ниже представлено графическое обозначение, которое принято использовать на рабочих чертежах.

Фурнитуру принято классифицировать по нескольким признакам:

• степень защищенности;
• способ монтажа;
• количество полюсов.

По причине разных способов классификации среди условных знаков для разъемов на чертежах имеются отличия.

Указатели на чертежах для открытого монтажа

Обозначения розеток на чертеже, представленном ниже, указывают на следующие характеристики.

• сдвоенность, однополюсность и заземление;
• сдвоенность, однополюсность и отсутствие заземляющего контакта;
• одинарность, однополюсность и наличие защитного контакта;
• силовая розетка с тремя полюсами и защитой.

Указатели для скрытой установки

На картинке внизу показаны такие розетки:

• одиночные с одним полюсом и заземлением;
• спаренные с одним полюсом;
• силовые с тремя полюсами;
• одиночные с одним полюсом и без защитного контакта.

Условные знаки для влагозащищенных розеток

На чертежах используют такие условные обозначения защищенных от влаги розеток:

• одинарные с одним полюсом;
• одинарные с одним полюсом и заземлительным устройством.

Указатели блока розеток и выключателя

Чтобы сэкономить пространство, а также упростить компоновку электротехнических устройств, их нередко размещают в едином блоке. В частности, такая схема позволяет сэкономить на штроблении. Рядом могут находиться одна или несколько розеток, а также выключатель.

На рисунке внизу показана розетка и выключатель с одной клавишей.

Указатели выключателей с одной и двумя клавишами

На картинке внизу показаны такие выключатели:

• внешние;
• накладные;
• внутренние;
• встраиваемые.

Ниже представлена таблица, в которой показаны условные указатели фурнитуры.

В таблице показан широкий спектр возможных устройств. Однако промышленность выпускает все новые образцы, поэтому часто случается так, что новая фурнитура уже появилась, а условные знаки для нее все еще отсутствуют.

0,00 / 0

220.guru

Документы, регламентирующие обозначение выключателей и розеток

При разработке строительных чертежей и в процессе монтажа электрооборудования используется единая система графических обозначений. Несмотря на то, что нормативная документация допускает обозначение элементов в произвольной форме, использование стандартных чертёжных знаков является преимущественным для проектирования и производства строительно-монтажных работ.

Используя знаки, указанные в ГОСТ 21.614–88, а также имея минимальные знания в области электрических сетей и электрического оборудования, можно самостоятельно разрабатывать необходимые эскизные проекты.

Обозначение розеток на схеме

При проектировании и строительстве электрических систем очень важно правильно оформлять технические схемы. Графически розетки обозначаются очень легко — в виде полукруга с набором чёрточек, что позволяет легко наносить изображение на чертежи, схемы или эскизы

Розетки открытой установки

Розетки открытой установки используются при наружной электропроводке и крепятся к стенам с помощью подрозетника. При открытой установке легко визуально обнаружить расположение проводов на стенах и потолках.

Условные обозначения розеток открытой установки

Розетки закрытой установки

Часто электрическая проводка прокладывается скрыто. Такой вид установки более эстетичен и подходит для любых интерьеров

Очень важно сделать правильный выбор расположения розеток ещё в процессе проектирования, так как провода прокладываются до выполнения работ по отделке и оформлению помещений. Для скрытой установки используются розетки, которые встраиваются в конструкцию стены, то есть монтаж выполняется почти «заподлицо» с поверхностью стены

Такое размещение также называют внутренней установкой.

Условные обозначения розеток внутренней установки

Влагозащищённые розетки

Когда возникают особые условия эксплуатации электроприборов, например, повышенная влажность помещений или установка розетки на улице, необходимо устанавливать особые розетки с защитными элементами. В этом случае используются влагозащищённые розетки, которые снабжены защитными шторками, препятствующими попаданию влаги и пыли внутрь устройства. Степень защиты таких розеток определяется в зависимости от условий использования.

Условные обозначения влагозащищённых розеток (IP 44–55)

Обозначение выключателей и переключателей на схемах

Выключатели и переключатели также бывают разных видов установки и степеней защиты. Чаще всего в домах и квартирах используются обычные клавишные выключатели. Они называются однополюсными. При открытой установке выключатели, как и розетки, крепятся к стене, а при закрытой — встраиваются в стену. Изображаются выключатели так же легко, как и розетки.

Условные обозначения однополюсных выключателей

Выключатели и переключатели подбираются в зависимости от их назначения и условий использования. Подбор выключателей и переключателей при использовании сложных электрических сетей производят специалисты. Разнообразие вариантов отображено можно отобразить в таблице.

Графическое изображение выключателей и переключателей разного исполнения

Обозначение совместного блока выключателя с розеткой

Для удобства установки и использования иногда устанавливают совместные блоки розеток и выключателей. Этот вариант удобен, если требуется сложная установка и возможна прокладка электрических проводов. Нет ничего сложного в обозначении таких блоков.

Условное обозначение блока из двухполюсной розетки и одноклавишного выключателя

При необходимости подбираются разные виды блоков розеток и выключателей. Всё зависит от назначения такого устройства. Существует несколько разновидностей сочетания блоков розеток и выключателей. Они обозначаются по-разному.

Условные обозначения блоков розеток и выключателей разных видов

Система обозначений универсальна, что обеспечивает взаимодействие между заказчиками, проектировщиками, производителями и монтажниками. Но использовать графические изображения нужно очень внимательно, так как каждый элемент знака имеет значение. Каждый эскиз желательно показать специалисту, чтобы он правильно подобрал необходимые электрические устройства.

Изображение электрооборудования на планах

Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.

Вам это будет интересно  Редактор для рисования схем

В документе приведены представления для:

• Электрооборудования, электротехнических устройств и электроприемников;
• Линий проводок и токопроводов;
• Шин и шинопроводов;
• Коробок, шкафов, щитов и пультов;
• Выключателей, переключателей;
• Штепсельных розеток;
• Светильников и прожекторов.

Электрооборудование, электротехнические устройства и электроприемники

К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.

К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.

Линии проводок и токопроводов

К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.

Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.

Шины и шинопровода

Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.

Выключатели, переключатели и штепсельные розетки

Сюда входят и штепсельные розетки.

Все эти элементы используют для переключения, включения и отключения электрических цепей.

Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Описание обозначений:

A – трехфазные ЭМ:

1. Асинхронные (ротор короткозамкнутый).
2. Тоже, что и пункт 1, только в двухскоростном исполнении.
3. Асинхронные ЭМ с фазным исполнением ротора.
4. Синхронные двигатели и генераторы.

B – Коллекторные, с питанием от постоянного тока:

1. ЭМ с возбуждением на постоянном магните.
2. ЭМ с катушкой возбуждения.

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Описание обозначений:

• А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
• В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
• С – Отображение двухкатушечного трансформатора.
• D – Устройство с тремя катушками.
• Е – Символ автотрансформатора.
• F – Графическое отображение ТТ (трансформатора тока).
