Монтаж обогрева кровли и водостоков — подключение системы антиобледенения своими руками.

Выбираем обогревающий кабель

Для обогрева кровли и водостоков применяют резистивные (латынь: resistere — сопротивляться) кабели. Нагрев происходит за счет высокого сопротивления, трансформирующего электрическую энергию в тепловую. Сопротивление бывает постоянным или переменным, значит, кабель — нерегулируемым или саморегулирующимся. Во многих магазинах его делят на резистивный и саморегулирующийся. В таком случае под резистивным надо понимать кабель постоянного сопротивления.

Нерегулируемый

Нерегулируемый кабель бывает одножильным и двужильным. Одножильный можно даже не рассматривать:

1. Необходимость подключения с обоих концов создает сложности и в проектировании, и в монтаже.
2. Кабель нельзя резать — если купили 150 м, надо уложить все 150 м и вернуться обратно в точку подключения.

Двужильный кабель не создает сложностей. Подключение двух концов в одной точке не требуется. Но это единственный плюс, и то относительно одножильного. Нерегулируемый кабель работает на полную мощность вне зависимости от того, сколько нужно тепла. В случае неисправности кабель не подлежит ремонту — менять придется всю секцию. Антиобледенительную систему придется разбивать на множество секций, что значительно усложнит и проектирование, и монтаж.

Саморегулирующийся

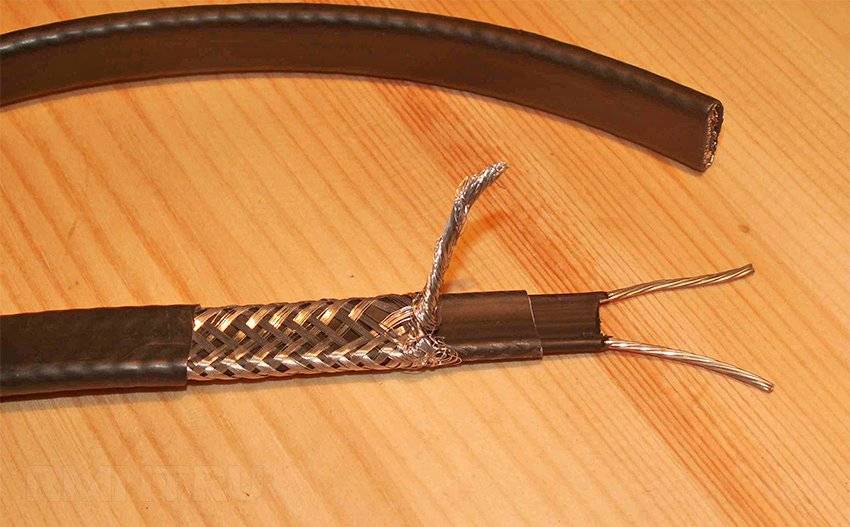

Саморегулирующийся кабель состоит из двух жил, матрицы, изоляции, экранирующей оплетки, внешнего защитного слоя. Матрица — основополагающая составляющая. Она реагирует на изменение температуры — это свойство полупроводников: при нагреве сопротивление повышается (сила тока меньше — нагрев меньше), при охлаждении — снижается (сила тока больше — нагрев больше).

Надо ли оснащать термостатами и датчиками систему, основанную на саморегулирующихся кабелях? Необходимо: достигнув нужной температуры, кабель не отключается — он продолжает поддерживать эту температуру, расходуя электроэнергию (хоть и с минимальной мощностью), когда это не требуется. Чтобы система не работала вхолостую, в нее внедряют термостаты и реле, по мере необходимости включающие и отключающие подачу тока.

Кабель с постоянным сопротивлением ощутимо дешевле, но куда менее экономичнее, чем саморегулирующийся. Кабель надо купить один раз, а счетчик электропотребления тикает перманентно.

Производители предлагают готовые секции, их надо лишь подключить. С такими секциями можно смонтировать смешанную систему: использовать кабели обоих типов, установив саморегулирующиеся на сложных участках, а нерегулируемые — на простых, где перекрещивание проводов невозможно технически. Но нужно ли? Саморегулирующийся кабель был очень дорогим, когда только появился. Сейчас разница не столь существенна.

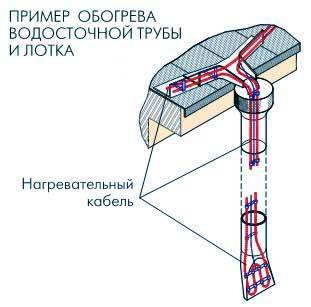

Обогрев водостоков греющим кабелем

Водосточная система кровли состоит из водосборных лотков, водосточных труб и ливневой канализации и может быть самостоятельным объектом обогрева (без края кровли). Это возможно в случае, когда конфигурация кровли позволяет избежать значительного скопления снежных масс и льда (достаточно крутой скат, хорошая теплоизоляция и т.д.).

Система антиобледенения препятствует засорам водостоков льдом, образованным в результате подтаивания снега на скатах кровли и в водосборных лотках, продлевая срок службы объекта.

Кроме того для антиоблединительных систем используется только кабель с защитной оплеткой (экраном), чтобы исключить механические повреждения.

1. Греющий кабель
2. Крепления
3. Система управления
4. Система питания

При проектировании обогрева водосточной системы кровли учитывается общая длина водосборных лотков/желобов, водосточных труб и количество других элементов (воронок, капельников, водометов). Исходя из этого определяется общая мощность и подбирается система управления обогревом.

Состав системы обогрева водостоков

Саморегулирующийся кабель

Резистивный или саморегулирующийся. Резистивный кабель дешевле, он продается готовыми секциями определенной общей мощности, которая напрямую зависит от его длины. Саморегулирующийся греющий кабель нарезается секциями любой длины, не боится перегрева и может использоваться даже без терморегулятора (если подключено не более 1 линии обогрева).

Крепления для греющего кабеля

Для монтажа системы обогрева в лотках и водостоках используется перфорированная монтажная лента, зажимы (в зависимости от количества ниток кабеля), трос или цепь для прокладки кабеля в водосточной трубе, а также саморезы.

Система управления обогрева

Система представлена чаще всего шкафом управления, выполняющего защитную функцию. Применение шкафа управления позволяет системе работать в автоматическом режиме при помощи датчиков температуры и терморегуляторов. В системах мощностью менее 1,5 кВт может быть применен только терморегулятор с датчиками температуры и влажности, но для большей надежности систему оснащают автоматами дифференциальной защиты.

Система питания

Сечение питающего провода определяется мощностью системы в момент старта (стартовым током).

Режим работы системы обогрева водостока

Задача системы обогрева водостока – препятствие замерзанию воды и скоплению льда в водосборных лотках и водосточных трубах. Режим работы настраивается таким образом, чтобы снег стаивал по мере выпадения. Схематично это можно изобразить так:

Система управления настраивается таким образом, чтобы обеспечивать работу греющего кабеля в диапазоне -15°С…+5°С. В этом диапазоне температур наиболее вероятно выпадение осадков и стаивание происходит эффективнее .

• При температуре меньше -15°С работа системы не целесообразна, так как во первых – в мороз снегопады маловероятны, а во вторых при низких температурах мощность кабеля будет недостаточной для отведения талой воды. В этом случае подтаеный снег будет заледеневать, закупоривая водосточные трубы.
• В диапазоне -15°С…+5°С система включается и происходит стаивание снега. Датчики температуры устанавливаются на северной стороне здания.
• При температуре выше +5°С система отключается.

Выбор мощности саморегулирующегося греющего кабеля для водостока

В южных регионах возможно использование греющего кабеля 24 Вт/м , так как при отсутствии суровых морозов этой мощности достаточно для прогрева системы и успешного стаивания снега в водостоках.

Расчет длины греющего кабеля для водостоков

При расчетах учитывается длина всех обогреваемых водосточных труб и водосборных лотков, а также наличие дополнительных элементов (воронок, капельников, водометов и так далее). Исходя из принципов приведенных выше расчитывается общая длина кабеля, необходимого для системы обогрева.

общая длина пластиковых желобов диаметром 150мм – 54м, общая длина 4 пластиковых водосточных труб высотой 6м диаметром 150 – 36м. Укладываем кабель в водосборных лотках в 2 нитки, и в 1 нитку в водосточных трубах- получаем 108м+36м=144м греющего кабеля мощностью 30Вт/м.

Кроме того закладываем дополнительную длину для усиления нижней части водосточной трубы, прибавляя на каждый водосток по 1-1,5м греющего кабеля.

При расчетах системы необходимо учитывать максимальную длину секции греющего кабеля.

Для греющего кабеля 30 Вт/м с экраном – максимальная длина секции – 75м. Для греющего кабеля 40 Вт/м с экраном – максимальная длина секции – 55м.

Исходя из максимальной длины рассчитывается количество отрезков кабеля, и далее подбираются комплектующие (соединительные коробки, комплекты для муфтирования, крепления и элементы управления).

Виды кабеля: плюсы и минусы

Основным элементом антиобледенительной системы является греющий кабель. Они различаются по нагревательному элементу, количеству токопроводящих жил, по эксплуатационным характеристикам и степени защиты.

В рассматриваемых системах могут использоваться одно- и двухжильные варианты. По типу нагревательного элемента выделяются 2 разновидности – резистивный и саморегулирующий кабель.

Резистивный кабель

Принцип его действия основан на разогреве токопроводящих жил при прохождении тока. Чем больше их электрическое сопротивление, тем больше выделяется тепловой энергии.

В наиболее простых конструкциях такие проводники выполняются из стали. В современных, высокоэффективных кабелях используются специальные резистивные сплавы.

Примером могут служить кабели Elektra VCDR и Elektra TuffTec.

Резистивные кабели имеют несколько вариантов конструкции:

1. Одножильный тип. В нем токопроводящая жила высокого сопротивления покрыта термостойкой изоляцией (фторлоны, в частности, фторполиэстер), металлической оплеткой для механической защиты и заземления системы, герметичной оболочкой их ПВХ. На такой кабель электрический ток подается с обоих концов.
2. Двухжильный тип. Кабель имеет 2 разные токопроводящие жилы. Одна из них – резистивная, нагревательная жила, другая – обычная токопроводящая жила, для подведения тока к первой жиле с другого конца кабеля. В такой конструкции подключение к сети производится с одного конца, а на другом конце устанавливается перемычка между жилами.
3. Плоский тип. Это усовершенствованный одножильный кабель, в котором жила выполнена в виде плоской ленты. Такая конструкция позволяет уменьшить радиальный размер и увеличить площадь обогрева.

Основные преимущества резистивного кабеля: простота и пониженная цена (порядка 700-900 руб/м), стабильность характеристик, высокое тепловыделение, достаточная защита от повреждений и воздействия влаги.

К минусам конструкции отнесены такие недостатки: риск локального перегрева при перегибах резистивной жилы, необходимость использования только строго определенной длины кабеля, повышенная чувствительность к перегреву.

Саморегулирующий кабель

Современный вариант греющего элемента – саморегулирующий кабель. В нем нагрев происходит с помощью специальной полупроводниковой матрицы, которая накладывается в виде оболочки поверх резистивных жил.

Такой элемент обладает специфическим свойством – мощность тепловыделения увеличивается с понижением температуры, при этом она не зависит от перегибов жил. Популярностью пользуются модели Elektra SelfTec и Elektra SelfTec PRO.

Преимущества таких кабелей: оптимальный расход электроэнергии, исключение риска локальных перегревов, надежность системы.

Однако следует обратить внимание и на недостатки:

• значительные пусковые токи;
• отсутствие возможности предварительной оценки эффективности;
• ограниченный срок службы (до 5 лет);
• повышенная цена (более 1100 руб/м).

С учетом высокой стоимости данный кабель обычно используется только в тех местах, где высока вероятность перегибов резистивного кабеля.

Воздействие наледи на кровельный материал и крышу

Если уклон крыши меньше 45 градусов, то в зимний период на ней образуется снежная шапка, вес может достигать до 100 кг/м2. Наибольшая снеговая нагрузка приходится на конструкции с углом наклона скатов, равным 30 градусов. Чтобы стропила не деформировались под весом снега, необходимо постоянно выполнять расчистку крыш от снега и сосулек. Без системы антиобледенения накопление снежных масс приводит к следующим негативным последствиям:

1. Повреждение кровельного материала. Во время процесса снеготаяния ледяная корка, образующаяся из-за подтопления снега теплом, выходящим из отапливаемого дома через поверхности кровли, царапает кровельный материал. Впоследствии царапины становятся очагами распространения коррозии.
2. Деформация водосточной системы. Если после оттепели во время активного снеготаяния приходят заморозки, вода, собирающаяся в водосточные желоба крыш, замерзает, приводя к разрывам и деформации элементов водосточной системы.
3. Стихийный сход снега или обрушение сосулек. Без антиобледенительной системы сход снега и сброс сосулек может происходить стихийно с опасностью для проходящих мимо людей.

Важно! Расчет необходимой длины теплового кабеля выполняется, исходя из площади ската, используемого кровельного материала и климатических условий в регионе строительства

Технология обустройства системы обогрева

Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:

Галерея изображений

Фото из

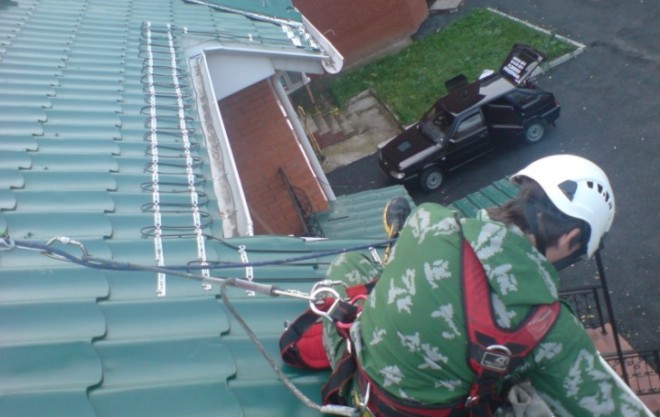

Шаг 1: Монтаж греющего кабеля согласно проекту

Шаг 2: Прокладка вертикально ориентированных греющих линий

Шаг 3: Установка датчиков системы облединения

Шаг 4: Установка распределительных коробок и автоматики в щиток

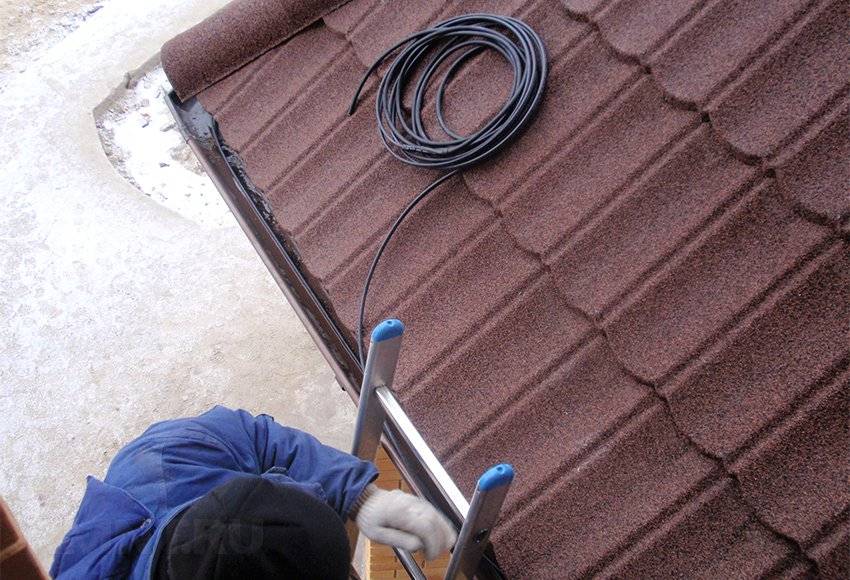

Для начала намечаем места, где будет проложен кабель

Важно учесть все повороты и их сложность. Если угол поворота слишком крутой, рекомендуется нарезать кабель на детали необходимой длины и соединить их потом с помощью муфт. При разметке внимательно осматриваем основание

Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой

При разметке внимательно осматриваем основание. Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой.

Внутри водосточных желобов кабель фиксируется специальной монтажной лентой. Она закрепляется поперек провода. Ленту желательно выбирать максимально прочную.

Резистивный кабель закрепляется лентой через каждые 0,25 м, саморегулирующийся – через 0,5 м. Каждая полоска ленты дополнительно фиксируется заклепками. Места их установки обрабатываются герметиком.

Для монтажа кабеля используют специальную монтажную ленту. Никакие другие крепежи использовать не рекомендуется. Для фиксации ленты применяют заклепки, герметик или монтажную пену

Внутри водостоков для закрепления кабеля используется та же лента для монтажа или термоусадочная трубка. Для деталей, длина которых превышает 6 м, дополнительно используется металлический трос. К нему прикрепляется кабель, чтобы снять с последнего несущую нагрузку.

Внутри воронок греющий кабель крепится на ленту и заклепки. На кровле – на монтажную ленту, приклеенную на герметик, или на монтажную пену.

Важное замечание от специалистов. Может показаться, что сцепление материала кровли с герметиком или пеной недостаточно для надежного соединения. Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя

Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность

Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя. Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность.

Выбираем место под распределительные коробки и устанавливаем их. Затем прозваниваем и точно замеряем сопротивление изоляции всех получившихся секций. Ставим на место датчики термостата, кладем силовой и сигнальный провода. Каждый датчик представляет собой небольшое устройство с проводом, длину последнего можно регулировать. Детекторы ставятся в строго определенных местах.

На некоторых участках системы требуется усиление обогрева. Здесь монтируется большее количество кабеля. К числу таких участков относится воронка водостока, где может накапливаться лед

Например, для датчика снега выбирается место на крыше дома, детектор воды – в нижней точке желоба. Все работы проводим по инструкции производителя. Соединяем детекторы с контроллером. Если здание большое, датчики можно объединить в группы, которые впоследствии поочередно подключаются к общему контроллеру.

Далее готовим место, где будет установлена система автоматического управления. Чаще всего это распределительный щиток, находящийся внутри здания. Здесь устанавливается контроллер и защитная группа.

В зависимости от типа контроллера нюансы его установки могут несколько различаться. Однако в любом случае он будет иметь клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания.

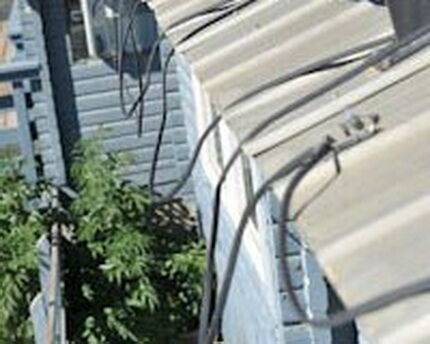

На снимке видно, что кабель закреплен в “подвешенном” состоянии. Со временем нарушение монтажа неизбежно приведет к его обрыву и поломке системы обогрева

Устанавливаем защитную группу, после чего замеряем сопротивление ранее смонтированных кабелей. Теперь нужно протестировать автоматическое защитное отключение, чтобы выяснить, насколько хорошо оно справляется со своими функциями.

Если все в порядке, программируем термостат и запускаем систему в работу.

Подготовка к монтажу

Начало работ предусматривает разметку участков для прокладки кабеля с учетом всех имеющихся поворотов и плоскостей. Нагреватели нарезаются на отрезки требуемой длины для дальнейшего соединения при помощи муфт.

Рабочие поверхности очищаются от загрязнений, устраняются все неровности и острые предметы, которые могут привести к повреждению кабеля.

Процесс монтажа

Сборка системы антиобледенения начинается с установки контроллера в защитном коробе. Далее выполняется установка основных конструктивных элементов в следующем порядке:

Установка сигнальных датчиков. Температурные датчики фиксируются в местах, защищенных от солнечных лучей, отопительных и климатических приборов. Датчики осадков устанавливаются на кровле, а датчики влажности – в зонах воздействия талых вод.
Прокладка сигнальных и силовых кабелей с фиксацией при помощи нейлоновых стяжек и пластиковых фиксаторов. Дополнительный замер сопротивления термозащиты кабелей.
Укладка греющих кабелей с фиксацией на кронштейны, зажимы, накладки, монтажную ленту

При этом важно предотвратить воздушное провисание проводов.
Подключение кабелей к распределительным коробкам и замер сопротивления для исключения возможного пробоя термозащиты. Допустимое значение – 10 Мом/м

В водостоках греющий кабель для кровли следует фиксировать при помощи металлических тросиков. Проведение дополнительных мероприятий: намотка изоляции на фиксаторы и заглушка всех кабелей.
Подсоединение кабелей (греющих, сигнальных и силовых) в единую систему и подключение к управляющему блоку согласно коммутационной схеме. Заземление нагревательных элементов и распределительного узла.
Запуск готовой системы на 60 минут и контрольный замер тока на каждом участке обогрева. Если в контрольный период будут выявлены существенные отклонения полученных значений от нормы, проводится диагностика системы и устранение неполадок.

Типичные ошибки при установке системы

Часто домашние мастера, которые впервые монтируют систему обогрева, допускают наиболее типичные ошибки:

• Неправильные расчеты элементов системы для конкретного типа кровельной конструкции. В таких случаях редко учитываются наличие холодных и теплых участков кровли, особенности водосборных зон и количество имеющихся поворотов.
• Нарушение технологии прокладки электрического нагревателя: высокая подвижность и провисание кабеля, повреждения кровли из-за наличия сквозных отверстий для крепежа, применение фиксаторов, не предназначенных для наружных работ.
• Установка кабеля в водосточной системе без дополнительной фиксации при помощи металлического троса, что может привести к его повреждению или обрыву.
• Использование силовых кабелей, не предназначенных для эксплуатации на кровельной конструкции. Это может стать причиной пробоев в термоизоляции и поражения электрическим током.

Выбор оборудования управления и защиты

Управляющее оборудование предназначено для автоматизации рабочих процессов системы обледенения водостоков и кровли, а оборудование защиты – для предотвращения аварий в цепи электрического тока.

Существует два типа оборудования управления:

• Терморегулятор предназначен для регулировки температуры нагрева кабелей на основании сигналов, принятых от температурных датчиков.
• Метеорологическая станция используется для обработки данных, полученных от контрольных датчиков температуры, влажности и уровня осадков. Обладает более широким функционалом и возможностями.

Оборудование защиты состоит из функциональных устройств:

• Вводного автоматического выключателя.
• Защитного автоматического терморегулятора.
• Пускателя на магнитной основе.
• Диффавтомата.
• Защитного автомата электроцепи.
• Аварийной сигнализации.

Дополнительно оборудование может комплектоваться временным реле, трансформатором тока, плавным пускателем и контроллером.

Современная система электрообогрева кровель и водостоков обеспечит своевременную защиту от скопления снежного покрова, образования наледи и промерзания кровельного пирога. Организовать подобную систему своими руками достаточно просто, главное, правильно рассчитать длину нагревательного элемента и определить зоны для его прокладки.

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

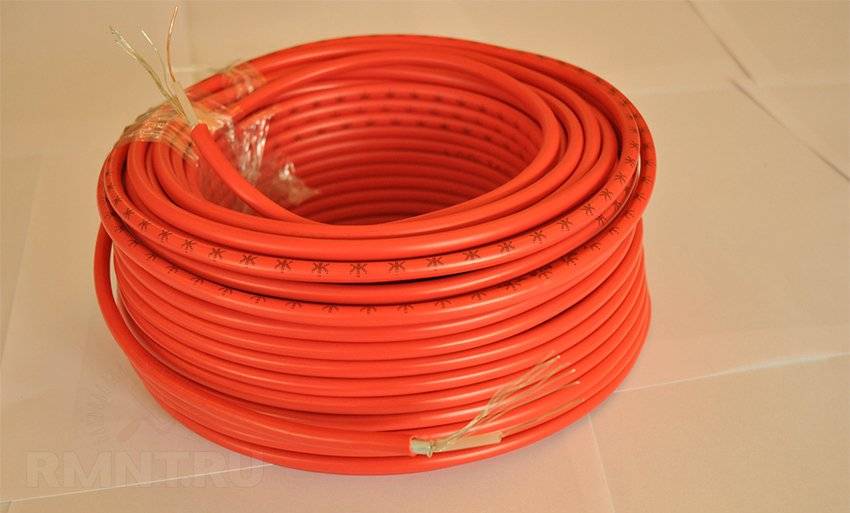

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

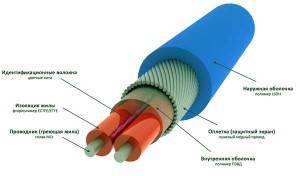

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

• Крепежных элементов.
• Щита управления, обычно состоящего из:

1. входного трехфазного защитного автомата;
2. устройства защитного отключения, как правило, 30мА чувствительностью;
3. четырехполюсного контактора;
4. однополюсных автоматов защиты на каждую фазу;
5. автомата защиты цепи управления термостата;
6. сигнальной лампы.

Компонентов распределительной сети:

1. силовых кабелей, служащих для питания греющих кабелей;
2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
3. монтажных коробок;
4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

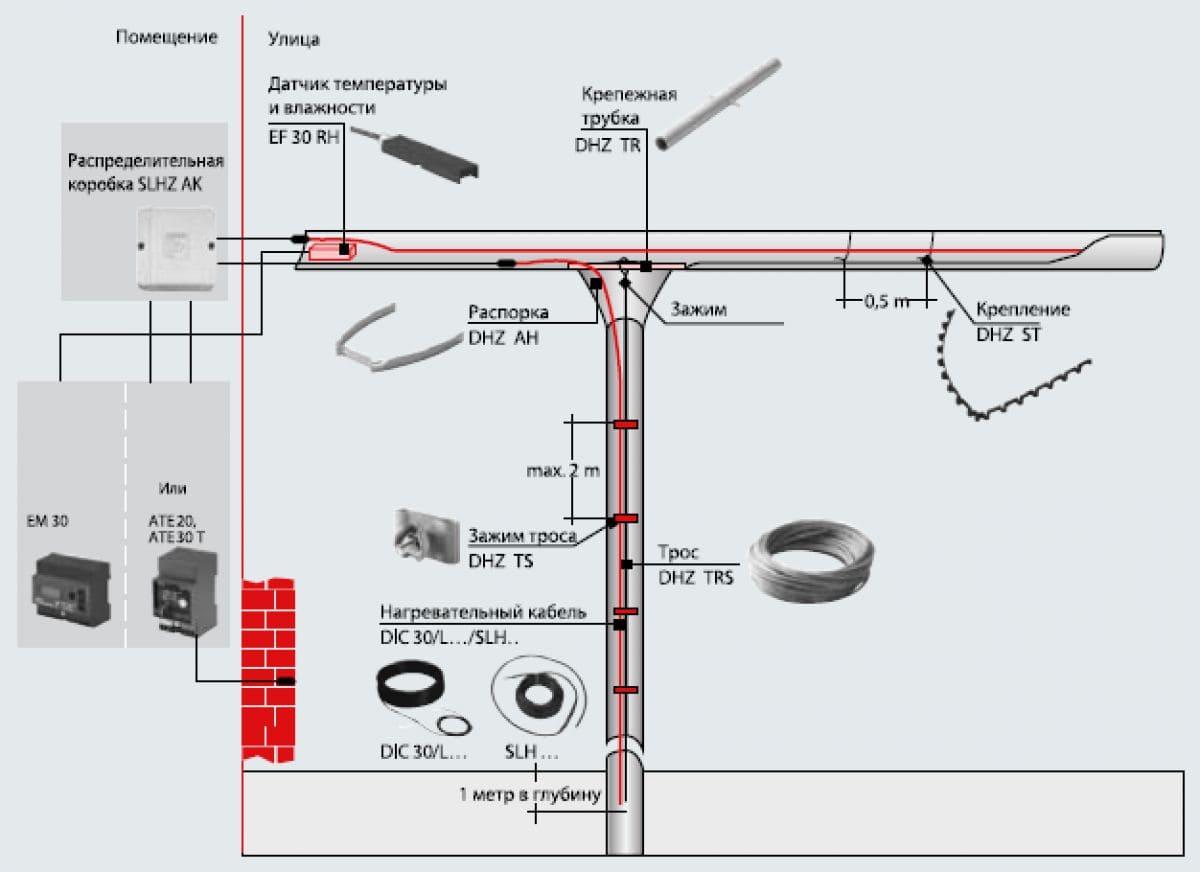

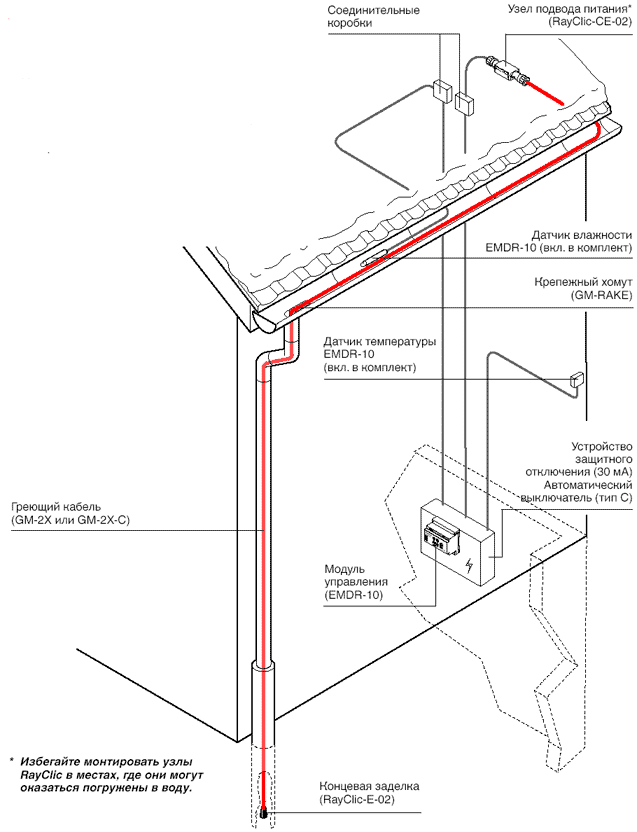

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Как работает система кабельного обогрева?

Преимуществом использования этого метода является охват всех проблемных зон кровли:

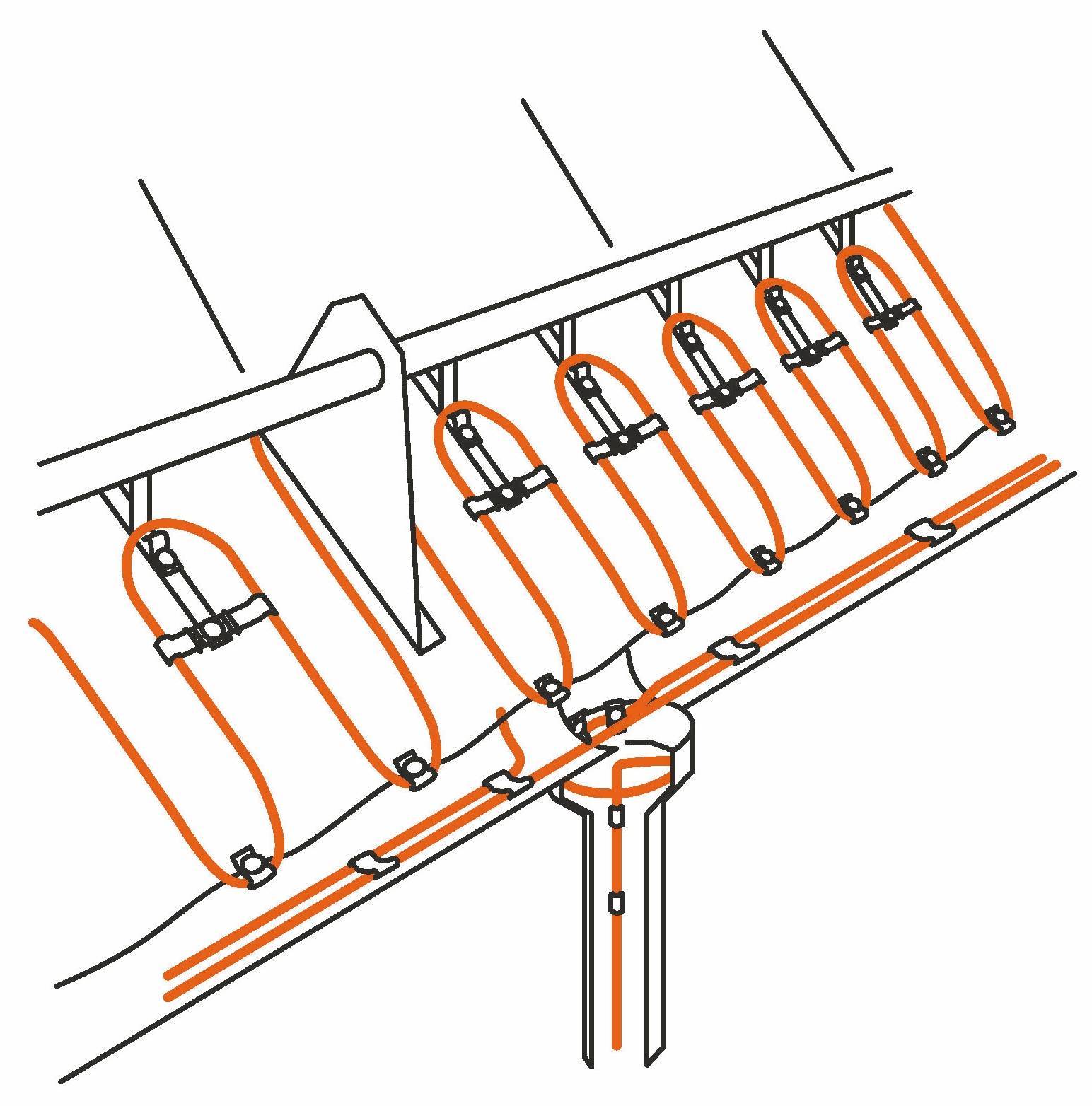

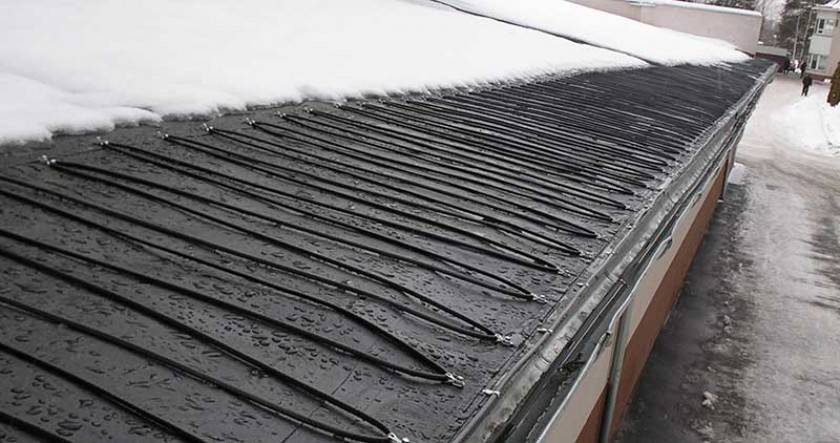

вариант обогрева металлической кровли

• водосточные трубы и желоба
• лотки для сбора воды,
• воронки,
• ендовы и водометы,
• капельники и снегозадержатели.

Не обязательно производить полный обогрев крыши. Для того чтобы избавиться от наледи и сосулек достаточно уложить нагревательные элементы в тех местах, где больше всего скапливается снега и льда.

Как правило, установка оборудования в самых проблемных местах, избавляет от проблемы обледенения всю крышу.

Основные элементы системы

Первый и самый важный элемент — кабель обогрева водостоков и крыши. Его мощность может быть как саморегулирующейся, изменяющей параметры в зависимости от погодных условий, так и линейной, с постоянной мощностью 20-30 Вт/м. Кабеля могут быть двух типов:

Резистивный кабель — в котором жила (одна или две), покрытая слоем изоляции и экранированная стальной или медной оплеткой, нагревается за счет внутреннего сопротивления току. Такие кабели широко применяются для обустройства «теплых полов» и характеризуются невысокой стоимостью их монтажа и эксплуатации.

резистивный кабель в разрезе

Основным недостатком резистивного кабеля является его постоянная мощность. Так как потребность тепла на различных участках кровли разная, а теплоотдача кабеля по все длине одна и та же, то некоторые его участки могут перегреваться, а в других наоборот — не будет хватать мощности. Использование такого кабеля требует очень точного расчета длины, дабы обеспечить необходимую мощность для обогрева.

Резистивный кабель нуждается в постоянном обслуживании. Если его засыплет мусором или опавшей листвой он может перегреться и перегореть.

Саморегулирующийся кабель подразумевает несколько иной принцип работы — между двумя медными жилами находится специальная полимерная матрица, благодаря которой кабель может менять сопротивление в зависимости от температуры конкретного участка кровли.

Такой кабель значительно сокращает расходы на электроэнергию и крайне удобен в монтаже, не требует дополнительного обслуживания, так как не перегревается. Однако, его цена значительно выше стоимости резистивного аналога. Помимо кабелей, система предполагает наличие таких дополнительных узлов:

• Сеть распределения, в которую входят распределительные коробки, кабели питания, силовые кабеля и элементы для подключения их к общей сети.
• Управляющие элементы, которые обеспечивают автоматическое включение и выключение системы обогрева кровли. Это датчики температуры окружающей среды. Датчик осадков, датчик уровня воды и регулятор температуры.
• Шкаф для аппаратуры, включающей в себя пускорегулирующие элементы, предохранители, магнитные пускатели, которые подают напряжение на силовые кабели системы.

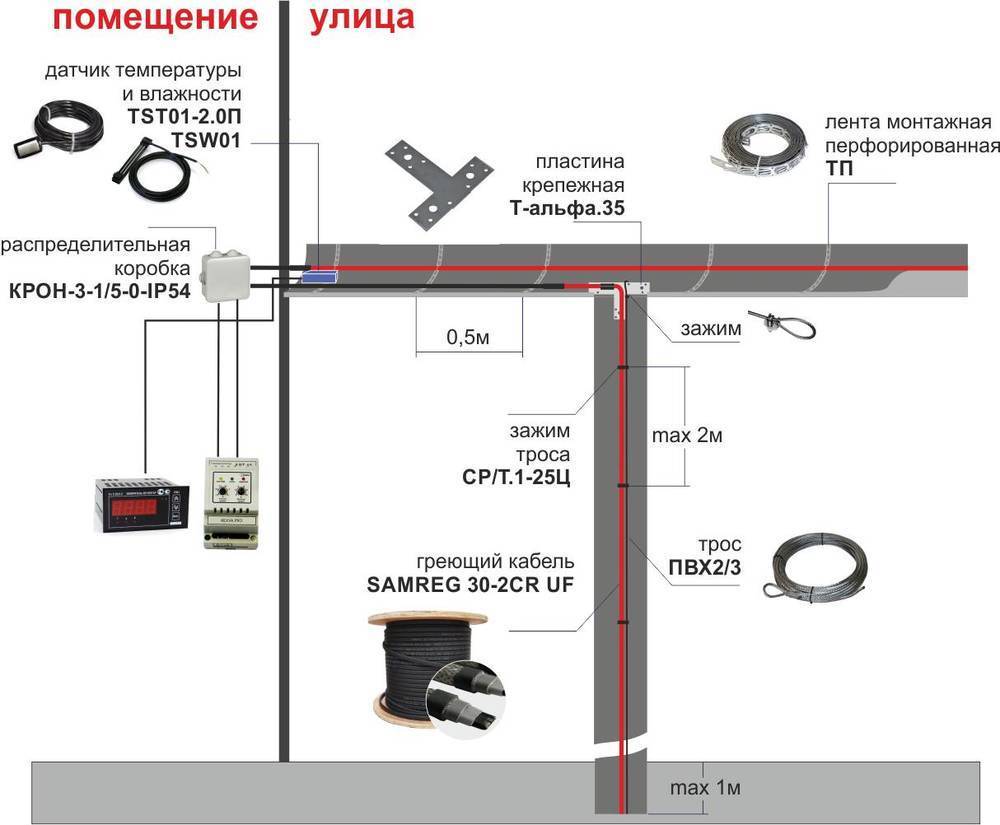

принцип работы автоматического обогрева
