Нулевая шина: разновидности, для чего нужна

Учитывайте долговечность и эксплуатационные условия

При выборе нулевой шины для электрощита особое внимание следует уделить ее долговечности и способности справляться с эксплуатационными условиями

Нулевая шина является важной частью электрощита, отвечающей за распределение и обеспечение надежного нулевого потенциала в электрической сети

При выборе нулевой шины необходимо учитывать следующие факторы:

Материал и конструкция шины

Шина должна быть выполнена из материала, обладающего высокой проводимостью и устойчивостью к окружающей среде
Также важно обратить внимание на конструкцию шины и ее способность выдерживать механические нагрузки и воздействия.
Тип и мощность электрощита. Размер и мощность электрощита должны быть соответствующими выбранной нулевой шине
Убедитесь, что шина имеет достаточную проводимость и способность обеспечить надежное распределение нулевого потенциала.
Эксплуатационные условия

Учитывайте особенности эксплуатационных условий, в которых будет использоваться электрощит и нулевая шина. Например, если электрощит будет размещаться во влажной среде или подвержен воздействию агрессивных веществ, необходимо выбирать шину, способную выдерживать такие условия.
Наличие сертификатов и соответствие нормативам. При выборе нулевой шины обязательно проверьте, есть ли у нее соответствующие сертификаты качества и удовлетворяет ли она требованиям соответствующих нормативных документов.

Учитывая указанные факторы, можно выбрать нулевую шину, которая обеспечит надежную работу и долговечность электрощита в любых эксплуатационных условиях.

Профессиональная консультация и выбор шины

Выбор нулевой шины для электрощита является ответственным и важным этапом при проектировании электросети. Чтобы правильно подобрать шину, рекомендуется обратиться к профессионалам и получить профессиональную консультацию. Вот несколько рекомендаций, которые помогут вам принять правильное решение:

Определите нагрузку и количество подключаемых устройств: перед выбором нулевой шины необходимо определить общую мощность электрощита и количество подключаемых к нему устройств. Это поможет определить требования к пропускной способности шины.

Учтите будущее расширение электросети: при выборе нулевой шины необходимо учесть возможное будущее расширение электросети. Если предполагается увеличение числа подключаемых устройств, то следует выбрать шину, которая обеспечит достаточную пропускную способность для будущих нужд.

Учитывайте габаритные размеры электрощита: при выборе нулевой шины необходимо учесть габаритные размеры электрощита и его конструкцию

Шина должна быть легко монтируема и иметь размеры, соответствующие электрощиту.

Выбирайте качественные материалы: при выборе нулевой шины следует обратить внимание на качество материалов, из которых она изготовлена. Шина должна быть изготовлена из надежного и прочного материала, который обеспечит надежность и долговечность электросети.

Обратитесь к профессионалам: если у вас возникают сомнения или вопросы при выборе нулевой шины, рекомендуется обратиться к профессионалам, которые имеют опыт и знания в области электротехники

Они смогут оценить ваши требования и помочь подобрать оптимальную шину для вашего электрощита.

Профессиональная консультация и выбор шины являются ключевыми аспектами при правильном подборе нулевой шины для электрощита. Следуя рекомендациям и обратившись к профессионалам, вы сможете выбрать шину, которая обеспечит надежную и безопасную работу вашей электросети.

Что такое заземление, принцип действия и устройство

При создании электросети, в помещениях различного назначения, требуется создание защиты, которая предотвратит вероятное поражение током. Чтобы избежать этого выполняется устройство заземления. В соответствии с ПЭУ п.1.7.53 заземление выполняется в электрооборудовании с напряжением более 50 В переменного и 120 В постоянного тока.

Шина заземления от ГРЩ к потребителю

Заземление – намеренное соединение нетоковедущих металлических частей электроустановок (которые могут оказаться под напряжением) с землей или ее эквивалентом. Данная защитная мера предназначена для исключения вероятности поражения человека электротоком при замыкании на корпус оборудования.

Принцип действия

Принцип работы защитного заземления заключается в:

снижении разности потенциалов, между заземляемым элементом и другими токопроводящими предметами с естественным заземлением, до безопасного значения;
отвод тока в случае непосредственного контакта заземляемого оборудования с фазным проводом. В грамотно спроектированной электросети возникновение тока утечки вызывает мгновенное срабатывание устройства защитного отключения (УЗО).

Схемы заземления в трехфазных сетях

Из вышесказанного следует, что заземление имеет большую эффективность при использовании в комплексе с УЗО.

Устройство заземления

Конструкция системы заземления состоит из заземлителя (проводящая часть, которая имеет непосредственный контакт с землей) и проводника, обеспечивающего контакт между заземлителем и нетоковедущими элементами электрооборудования. Обычно в качестве заземлителя используется стальной или медный (очень редко) стержень, в промышленности это как правило, сложная система, состоящая из нескольких элементов специальной формы.

Эффективность системы заземления во многом определяется величиной сопротивления защитного устройства, которую можно уменьшить, повышая полезную площадь заземлителей или увеличивая проводимость среды, для чего задействуется несколько стержней, повышается уровень солей в земле и т.п.

Заземляющее устройство это…

Выше мы рассмотрели в общих чертах, что такое защитное заземление. Однако стоит упомянуть, что используемые в системе заземлители различаются на естественные и искусственные.

В качестве устройств заземления в первую очередь предпочтительнее использовать такие естественные заземлители, как:

трубы водоснабжения, находящиеся в грунте;
металлоконструкции зданий и сооружений, имеющие надежный контакт с землей;
обсадные трубы артезианских скважин;
металлические оболочки кабелей (исключение составляет алюминий).

Вариант использования трубы в качестве естественного заземлителя

Естественные заземлители должны иметь соединение с защитной системой из двух и более разных точек.

В роли искусственного заземлителя может использоваться:

стальная труба с толщиной стенок 3,5 мм и диаметром 30÷50 мм и длиной порядка 2÷3 м;
стальные полосы и уголки толщиной от 4 мм;
стальные пруты длиной до 10 и более метров и диаметром от 10 мм.

Использование металлических полос в качестве искусственного заземлителя

Для агрессивных почв необходимо использование искусственных заземлителей с высокой устойчивостью к коррозии и изготовленных из меди, оцинкованного или омедненного металла. Итак, мы разобрались с тем, что является определением понятия искусственного и естественного заземлителя, теперь же рассмотрим, когда применяется заземление.

Предлагаемое видео наглядно объясняет, что такое защитное заземление:

Конструкция контура

Составные части

Уже упоминавшееся ранее сопротивление заземления (Rз) контура – основной параметр, контролируемый на всех этапах его эксплуатации и определяющий эффективность его применения. Эта величина должна быть настолько малой, чтобы обеспечить свободный путь аварийному току, стремящемуся стечь в землю.

Обратите внимание! Важнейшим фактором, оказывающим решающее влияние на величину сопротивления заземления, является качество и состояние грунта в месте обустройства ЗУ. Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:. Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:

Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:

В её составе необходимо предусмотреть набор металлических прутьев или штырей длиной не менее 2-х метров и диаметром от 10-ти до 25-ти миллиметров;
Они соединяются между собой (обязательно на сварку) пластинами из того же металла в конструкцию определённой формы, образуя так называемый «заземлитель»;
Кроме того, в комплект устройства входит подводящая медная шина (её ещё называют электротехнической) с сечением, определяемым типом защищаемого оборудования и величиной токов стекания (смотрите таблицу на рисунке ниже).

Эти составляющие устройства необходимы для соединения элементов защищаемого оборудования со спуском (медной шиной).

Различие по месту устройства

Согласно положениям ПУЭ, защитный контур может иметь как наружное, так и внутреннее исполнение, причём к каждому из них предъявляются особые требования. Последними устанавливается не только допустимое сопротивление контура заземления, но и оговариваются условия измерения этого параметра в каждом частном случае (снаружи и внутри объекта).

При разделении систем заземления по их местонахождению следует помнить о том, что лишь для наружных конструкций корректен вопрос о том, как нормируется сопротивление заземлителя, поскольку внутри помещения он обычно отсутствует. Для внутренних конструкций характерна разводка по всему периметру помещений электротехнических шин, к которым посредством гибких медных проводников подсоединяются заземляемые части оборудования и приборов.

Для элементов конструкций, заземлённых снаружи объекта, вводится понятие сопротивления повторного заземления, появившееся вследствие особенной организации защиты на подстанции. Дело в том, что при формировании нулевого защитного или совмещённого с ним рабочего проводника на питающей станции нейтральная точка оборудования (понижающего трансформатора, в частности) уже заземляется один раз.

Поэтому когда на ответном конце того же провода (обычно это PEN или PE шина, выводимая непосредственно на щиток потребителя) делается ещё одно местное заземление, его с полным основанием можно назвать повторным. Организация этого вида защиты показана на рисунке ниже.

Важно! Наличие местного или повторного заземления позволяет подстраховаться на случай повреждения защитного нулевого провода PEN (PE – в системе электропитания TN-C-S). Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля». Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля»

Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля»

Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля».

Секреты и нормы монтажа

При установке нулевой шины может быть использован один из нескольких возможных типов монтажа (соответствующий прописывается в инструкции):

На изолятор, винтовой по центру или по краям;
Винтовой;
На рейку DIN;
На G-рейку.

В свою очередь, изоляторы нулевой шины могут отсутствовать или быть корпусным, типа “стойка”, комбинированным, одиночным или двойным угловым (типа ” ножка”).

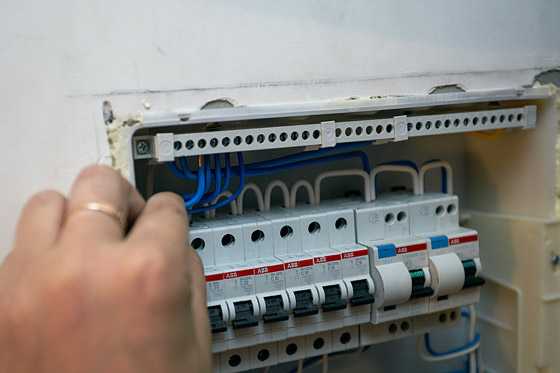

Ниже представлена подробная инструкция, как подключить нулевую шину, сопровождаемая пошаговыми фотографиями:

Ознакомиться с подходящей схемой подключения щитка, найти нулевую шину на изображении (иконка повторяет общий вид устройства с пометкой “N”).
Обесточить электрический щиток, выкрутив все находящиеся пробки или поставив автоматы в неработающее положение.
Проверить отсутствие напряжения, поднеся к вводным проводникам индикаторную отвертку или мультиметр.
Определить место для размещения шины в зависимости от ее конструктивных особенностей (если предусмотрена фиксация к специальным планкам, то установите необходимые в щитке, если нет – крепите через изоляторы на свободное место).
Установить на DIN или G планку, воспользовавшись специальными фиксаторами, или непосредственно в щиток, используя винтовой тип монтажа с центра или боков (где размещен изолятор).
Проверить надежность креплений, попробовав “расшатать” установленную конструкцию.
Подключить проводник, идущий из устройства защитного отключения в один из зажимных болтов шины.
Если в цепи предусмотрено два и более устройства защитного подключения, то каждый из них последовательно соединяется с шиной.
Соединить нулевые проводники, идущие от автоматов каждой ветки сети, с соответствующей клеммой нулевого защитного устройства.
Общий “ноль” сети соединить с крайним зажимом на нулевой шине.
Проверить правильность и качество всех произведенных соединений.
Включить подачу электричества.

В процессе работы важно следовать правилам техники безопасности:

Монтировать только при отсутствии тока в жилах;
Использовать специальные зажимы, клеммы, а не самодельные “скрутки”;
Обеспечить хороший контакт проводов, при необходимости подрезать и зачистить их концы;
Не допускать наложения, скруток, обломов и преломления проводов;
Не пренебрегать маркировкой проводников любым доступным способом (цветом, подписью, знаками).

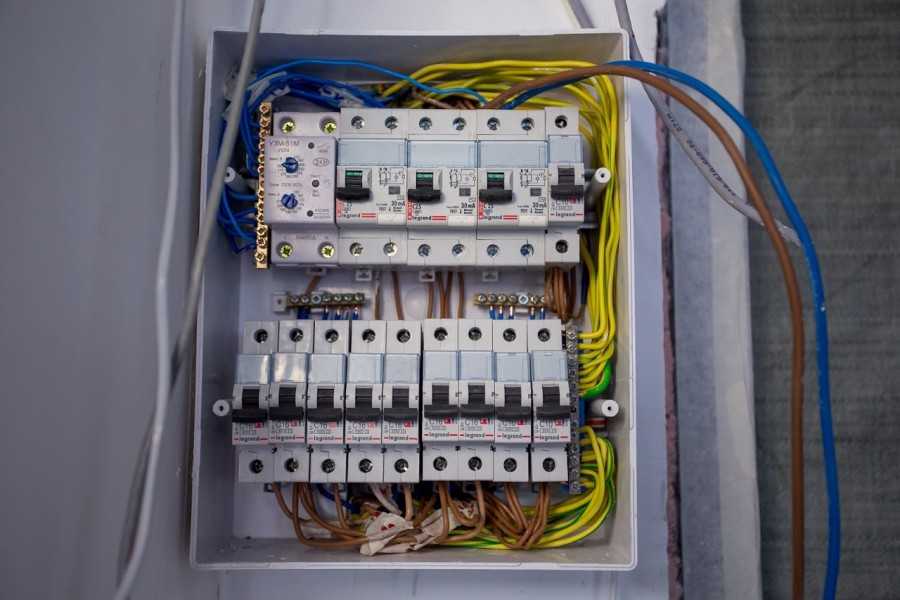

Нулевая линия – неотъемлемая часть любой электрической сети, поэтому важно правильно организовать ее функционирование внутри щитка. Нулевая шина обеспечит порядок и возможность последовательного подключения всех контактов, чтобы обеспечить безопасное, комфортное и полноценное пользование электроэнергией

Для чего нужна нулевая шина в щитке, разновидности и особенности применения в доме

С целью безопасности и удобства монтажа линий электропитания, применяются вводы с отличительными значениями, которые объединяются в общие контактные группы. Нулевая шина — контактная колодка, для безопасного подключения одновременно несколько проводников для дальнейшего питания электроустановок.

Требования безопасности ПУЭ

Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка.

Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.

Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.

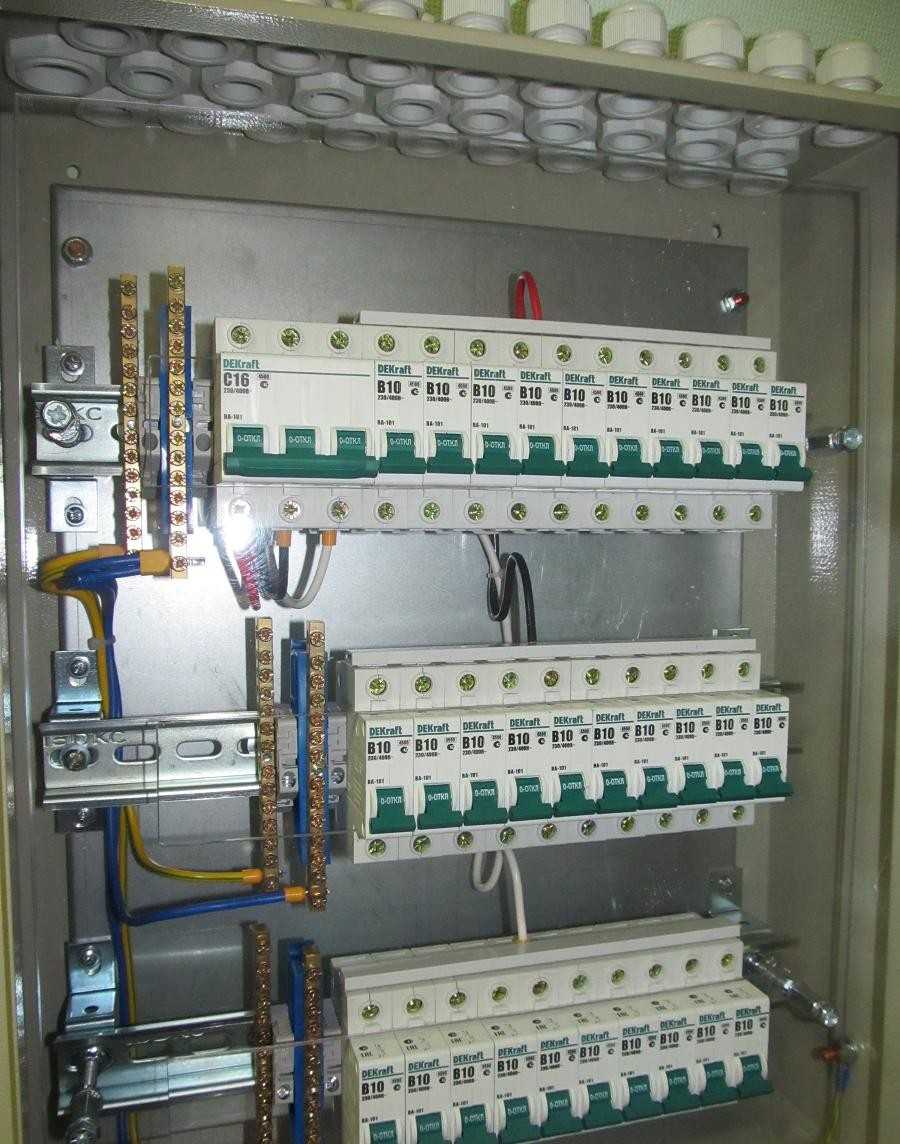

Шина нулевая в корпусе щитка: конструктивные особенности

Конструкция нулевой шины:

Токопроводящая жила из прочного металла.
Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.

В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.

Для упрощения сервисного обслуживания и выполнения качественных работ по соединению токопроводящих жил, применяются медные или латунные металлы.

Такие сплавы продлевают срок эксплуатации устройства, обеспечивают бесперебойную работу всей системы. Есть шины в корпусе и без корпуса, однако токопроводящие элементы любых типов устройств схожи.

Для правильной работы устройства и обеспечения дифференциальной защиты потребуется правильное подключение устройств с разделением проводников NPE в щите. Если щит металлический, дополнительно используется нулевой провод от корпуса с изоляцией.

Целевое назначение: для чего нужна

Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил.

Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).

Преимущество использования:

Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
Неразрывная электроцепь на месте с заземлением (также до нагрузки).
Разделение проводников на защитное и рабочее заземление.

Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.

Правила монтажа

В зависимости от выбранного типа устройства, монтаж осуществляется несколькими методами:

Крепление на DIN-рейку. (через изоляторы либо непосредственно в элетрощиток).
Монтаж через угловые изоляторы.
Крепление в электрощитке.

Осуществление монтажа допустимо открытым либо закрытым способом:

Открытый применяется в том случае, если есть шкаф, куда доступ посторонним будет ограничен. Монтаж осуществляется с видимой клеммной колодкой.
Закрытый вариант монтажа применяется в том случае, если оборудование подключается к особо важным системам, к примеру, к силовой розетке электроустановок.

После любого варианта монтажа (открытого или закрытого) не должно быть доступа к токоведущим жилам, поскольку в генерирующей установке ноль глухо заземлен, а прикосновение к точке подключения смертельно опасно

При выборе шин стоит обратить внимание на производителя и цену устройства. Так, дешевые китайские шины при эксплуатации или даже в начале монтажа могут просто лопнуть. Шина нулевая является важнейшим конструкционным элементом сборных шин

Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока

Шина нулевая является важнейшим конструкционным элементом сборных шин. Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока.

Характеристики нулевых шин

Неизолированная шина нулевая со сторонами 6*9мм и 8*12мм, длиной 0,5 и 1 м отличаются двумя способами подсоединения проводников: по центру или краям изделия.

Шина нулевая изолированная с двумя полимерными «лапками» для крепления к щиту, питает провода через верхние, боковые отверстия. Размеры брусков (ширина/высота): 6*9 и 8*12 мм.

Шина нулевая HCD имеет универсальные крепления: на Din-рейку и поверхность щитка одновременно. Базовые размеры металлического бруска 6*9 мм и 8*12мм.

Нулевая шина с изолятором CD крепится на Din-рейку по центру изделия. Размеры клеммы 6*9мм, 1 м.

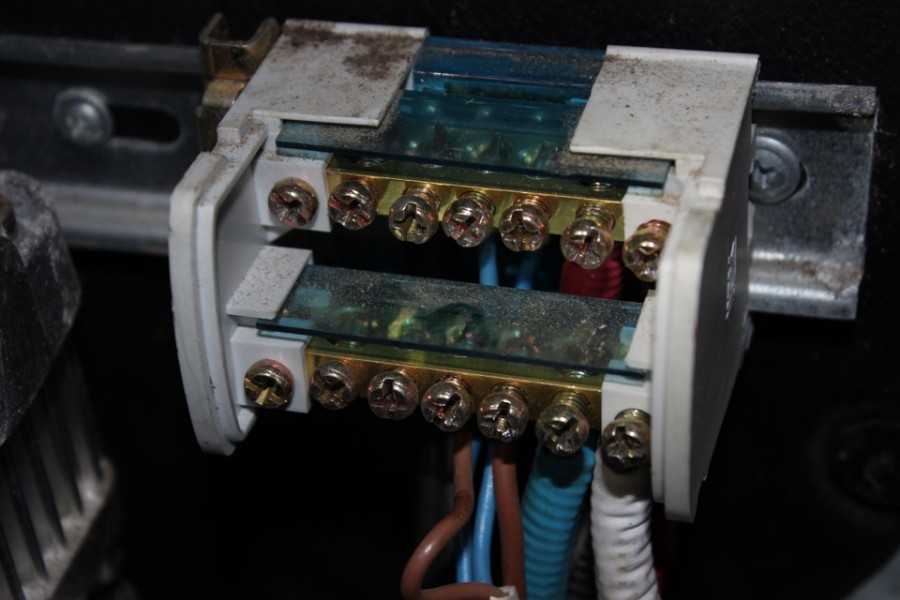

Кросс-модуль представлен нулевой рейкой в корпусе для монтажа в щиток или 2-4 проводниками в полимерной коробке, фиксируемой на DIN-рейке или плоской поверхности через отверстия на задней панели. Устройство содержит отверстия различных диаметров, позволяя подключать провода соответствующих сечений.

Шина нулевая в корпусе щитка: конструктивные особенности

Конструкция нулевой шины:

Токопроводящая жила из прочного металла.
Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.

Особенности применения нулевых шин — для чего нужна нулевая шина и как она подключается правильно (видео, инструкция + 125 фото)

Нулевая шина – это одна из деталей шин сборного типа, которая используется в процессе соединения нуля и заземления. Заземляющие шины нулевого типа, являются обязательными во время обеспечения электрических сетей.

Конструкция

Прежде чем разобраться с тем, как подключить нулевую шину, следует внимательнее изучить конструкционные характеристики описываемого элемента. Нулевая шина представлена в виде жилы, отвечающей за проведение тока, её основа создана из пластмассы и задействуется для установки на DIN планку.

В проводящей ток жиле, присутствуют выемки и болты зажимного типа, они задействуются для фиксирования проводников шины, а также обеспечивают качественную внутреннюю разводку прибора распределения.

Описываемые шины разнятся друг с другом следующими элементами:

наличием и отсутствием корпуса;
числом установочных отверстий;
длиной.

Чтобы обеспечить хорошее соединение, шины нулевого типа, изготавливают из латуни и меди.

Детальнее, с конструкцией нулевой шины можно ознакомиться на фото.

Характеристики

Сегодня присутствуют чётко обозначенные требования касательно выбора шин нулевого типа. Главное требование заключается в том, чтобы не превышалось сечение провода этого же значения в ГЗШ. Отмечают, что в ящик можно ввести от 10 до 40 проводов.

Применение

Нулевые шины с корпусом и без, позволяют справиться с рядом важных задач:

присутствует возможность образования одновременно нескольких точек, которые позволят подключить нагрузки от ввода к нулю;
удается выполнить заземление видимого типа, используя прибор с крышкой, изготовленной из просвечивающегося материала, которая способствует закрытию клемм;
наблюдается увеличение эффективности применения автоматических приборов защитного формата;
удается создать неразрывную цепь в зоне от заземления до определенной нагрузки;
выполняется условие, отвечающее за разделение проводов.

Особенности установки

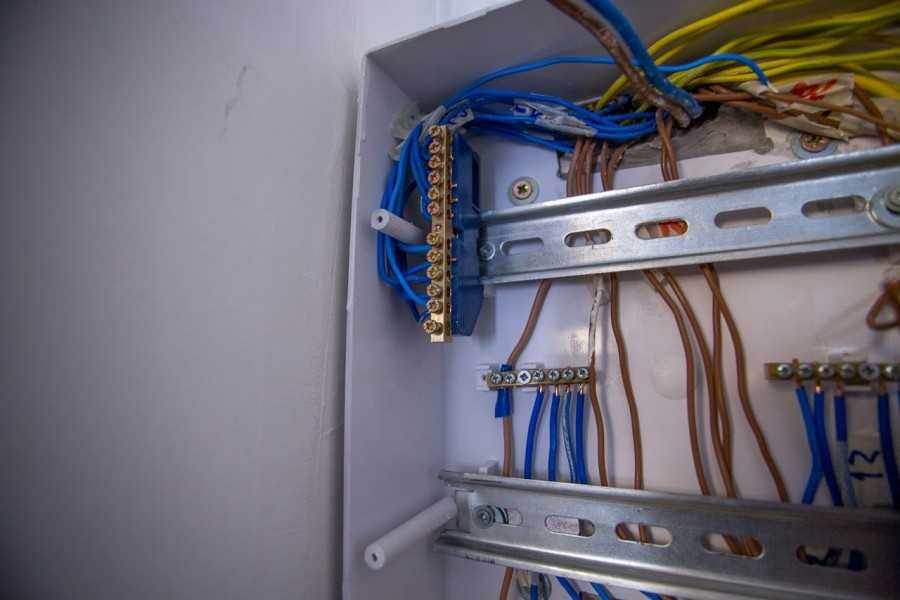

Монтаж такого элемента, как нулевая шина своими руками, осуществляется на DIN планку, сквозь изоляторы углового формата или в щиток.

Открытый метод монтажа (видна клеммная колодка) считается актуальным при наличии шкафа, с минимальным доступом со стороны посторонних. Закрытый метод применяется при использовании устройств, подключенных к основным составляющим системы (к примеру, электрическая установка).

В любом случае, чтобы была подключена нулевая шина на изоляторах, требуется следовать такой инструкции:

изучить присутствующую схему функционирования щитка и отыскать на картинке нулевую шину (представлена в виде значения N);
открутив пробки и установив автомат в нефункционирующее положение, осуществляется обесточивание электрического щитка;
к проводникам ввода подносится отвертка индикаторного типа или мультиметр, и выполняется проверка наличия напряжения;
учитывая конструкционные особенности нулевой шины, определяется участок для её расположения (если фиксация шины осуществляется с помощью специальных реек, то требуется выполнить их установку в щитке, если подобная фиксация отсутствует – крепеж выполняется сквозь изоляторы на незанятый участок);
используя специальные фиксаторы, нулевую шину требуется смонтировать на DIN планку;
прочность крепления проверяется за счёт выполнения «расшатывания» установленной конструкции;
осуществляется подключение проводника, который идет из прибора защитного отключения к одному из зажимных болтов, расположенных в нулевой шине;
если в цепи присутствует несколько приборов защитного подключения, то все они подвергается поочередному соединению с шиной;
нули, которые идут от автоматов всех веток сети, соединяют с нулей клеммой защитного прибора;
общий «ноль» сети соединяется с расположенным на шине, крайним зажимом;
выполняется проверка качества каждого соединения;
включается подача электрической энергии.

При строгом соблюдении всех представленных установочных пунктов, не возникает абсолютно никаких проблем с монтажом нулевой шины.

В случае отсутствия даже минимальных навыков работы с электрическими сетями, рекомендуется обратиться за помощью к специалисту, которая за небольшую плату в короткие сроки выполнить всю необходимую работу.

Несколько советов по обслуживанию нулевых шин

Как и любое другое оборудование силового шкафа, подобная планка требует постоянного внимания. После ввода щита в эксплуатацию, через 1-2 недели следует еще раз протянуть соединения. Дело в том, что оксидная пленка, образующаяся на поверхности жилы, к этому времени обгорит, что приведет к ослаблению соединения.

Не реже чем 2 раза в год эта процедура должна повторяться, как и в случае с защитной автоматикой. Необходимо следить, чтобы на нулевой шине не скапливалась пыль. В идеале, если она будет закрыта пластиковой прозрачной крышкой. Следует иногда проверять планку визуально – плохой контакт выдаст себя потемнением шины или изоляции провода возле соединения.

Металлы, используемые в производстве шин

В зависимости от назначения и необходимых рабочих параметров для изготовления проводников могут использоваться:

медь;
алюминий;
сталь;
сталеалюминий – стальной сердечник, покрытый повивкой из алюминиевых проводов.

В числе преимуществ алюминиевых шин – антикоррозийная стойкость, отличные электропроводящие свойства, небольшой вес и приемлемая стоимость. Для их изготовления применяют низколегированные алюминиевые сплавы с незначительным содержанием кремния и магния для улучшения пластичности и прочности металла.

Медные шины с содержанием меди до 99% ни в чем не уступают алюминиевым, но имеют меньшее распространение из-за сравнительно высокой стоимости.

Основные принципы работы

Нулевая рабочая шина при постоянном токе (ZERO-DCB или NRC) является системой организации электропитания в зданиях и сооружениях. Она предназначена для обеспечения эффективности и безопасности в использовании электроустановок.

Основной принцип работы заключается в том, что система NRC позволяет подключиться к электросети с напряжением от 110 В до 1000 В и обеспечивает стабильное питание при постоянном токе. Это достигается путем применения специальных преобразователей тока, которые преобразуют переменный ток в постоянный.

В основе работы NRC лежит принцип разделения электрической сети на две части: заземленную и незаземленную. Заземленная часть (нейтральная) имеет потенциал, близкий к земному потенциалу, и обеспечивает надежное соединение всех нейтральных проводников. Незаземленная часть (фазовая) предназначена для передачи энергии и подключения к ней электрических приборов и оборудования.

Преимуществом использования нулевой рабочей шины при постоянном токе является повышение безопасности и надежности работы электроустановок. Такая система позволяет более эффективно контролировать потенциалы в сети и предотвращать возникновение опасных ситуаций, связанных с коротким замыканием, утечкой тока и другими неисправностями.

Для обеспечения безопасности работы с NRC необходимо соблюдать определенные требования и правила: все электроустановки должны быть заземлены, проводники и кабели должны быть надежно изолированы, а приборы и оборудование должны соответствовать требованиям безопасности.

В заключение, нулевая рабочая шина при постоянном токе является эффективной системой электропитания, которая обеспечивает стабильную работу электроустановок и повышает безопасность использования электроэнергии. Для правильной работы с NRC необходимо соблюдать все соответствующие нормы безопасности и регулирования.

Сокращение количества проводов

Одним из главных преимуществ нулевой шины является сокращение количества проводов, необходимых для функционирования системы. Вместо использования множества отдельных проводов для передачи различных сигналов и энергии, нулевая шина позволяет объединить их все в одну центральную шину.

Благодаря этому сокращению количества проводов удается снизить затраты на проводку и установку системы. Вместо прокладывания десятков или сотен проводов можно использовать всего несколько гибких шин, что упрощает процесс монтажа и экономит время и ресурсы.

Дополнительно, отсутствие лишних проводов способствует более аккуратной и эстетичной укладке кабелей, что особенно важно в случае установки системы в офисных помещениях или общественных местах. Кроме того, использование нулевой шины позволяет избежать множества проколов и повреждений проводов, что может происходить при их укладке или перекладке

В случае необходимости изменения структуры системы, достаточно просто перегруппировать компоненты на шине, без необходимости перетягивать или заменять провода

Кроме того, использование нулевой шины позволяет избежать множества проколов и повреждений проводов, что может происходить при их укладке или перекладке. В случае необходимости изменения структуры системы, достаточно просто перегруппировать компоненты на шине, без необходимости перетягивать или заменять провода.

Преимущества сокращения количества проводов на нулевой шине:
Преимущество
Описание

Уменьшение затрат
Сокращение количества проводов позволяет снизить затраты на проводку и установку системы.

Экономия времени и ресурсов
Монтаж системы с использованием нулевой шины происходит быстрее и требует меньше ресурсов.

Улучшенная эстетика
Отсутствие лишних проводов позволяет создать более аккуратную и эстетичную укладку кабелей.

Устойчивость к повреждениям
Использование нулевой шины позволяет избежать повреждений проводов при перекладке или изменении структуры системы.

Нулевая шина: устройство, назначение, характеристики

Нулевая шина необходима для того чтобы выполнить подключение заземляющих проводников (PE) и рабочих нулей (N). Область применения данной конструкции — сети постоянного или переменного тока с напряжением, достигающем 400 Вольт. На сегодняшний день представить сборку электрического щитка без применения специальных шин практически не возможно, поэтому в этой статье мы решили рассмотреть устройство и назначение нулевой шины.

Конструктивные особенности

При детальном рассмотрении конструкции, можно заметить, что она представляет собой токопроводящую жилу и основание, изготовленное из пластика, которое предназначено для установки на DIN рейку.

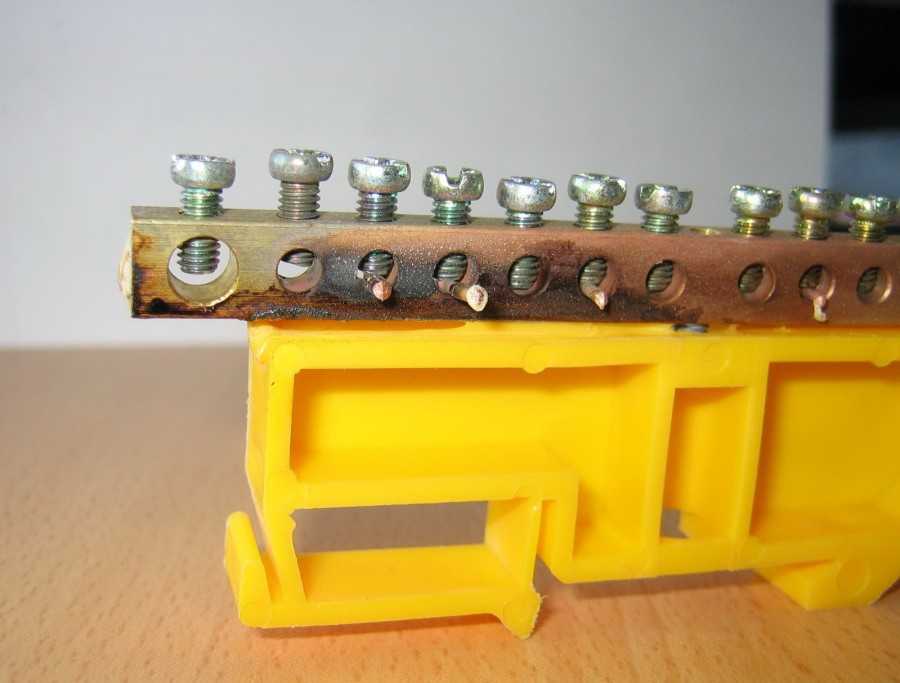

На фото внешний вид НШ:

Токопроводящая жила содержит в себе отверстия и зажимные болты, для фиксации проводников в ней, а также аккуратной и безопасной разводки внутри распределительного устройства проводников N. Различаются между собой НШ как способом монтажа (корпусом), так и количеством монтажных отверстий, соответственно длиной.

Для обеспечения качественного соединения, а также упрощения дальнейшего обслуживания, шина выполнена единым токопроводящим элементом достаточного размера из электротехнической меди или латуни. С различным количеством болтовых зажимов, к которым подводят нулевые (N) проводники.

Различают НШ в корпусе и шины заземления без корпуса, внешне токопроводящие элементы идентичны. Нулевую шину изготавливают в корпусе или устанавливают изолятор. Для правильного функционирования устройств дифференциальной защиты необходимо правильно произвести их подключение, а в распределительном щите разделить проводники N от PE. В случае металлического щита, это можно произвести только изолировав нулевой проводник от корпуса.

Назначение

Применение нулевой шины даёт возможность решать несколько очень важных проблем:

Прежде всего, можно создать сразу несколько точек для осуществления подключения нагрузок от общего ввода к проводнику нулевого типа.
Провести заземление видимого типа, устройством с крышкой, выполненной из прозрачного материала, которая закрывает клеммы.
Значительно повысить эффективное использование защитных автоматических устройств.
Обеспечить неразрывность цепи на участке от заземления до конкретной нагрузки.

Выполнить важное условие, которое предусматривает раздел проводов нулевого (защитного) и рабочего типов. О том, как разделить PEN проводник, мы рассказывали в отдельной статье.

Характеристики

Сейчас установлены очень чёткие требования к выбору нулевых шин

Самое важное правило — это не превышение сечения провода аналогичного показателя в ГЗШ. Чтобы вы понимали, существует возможность ввода в ящик от одного и до четырёх десятков проводов

К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков

К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков.

Что касается технических характеристик, некоторые из параметров мы предоставили в таблице ниже. У каждого производителя свои конструктивные особенности и характеристики нулевых шин. Для примера мы взяли продукцию компании IEK:

Правила установки

Монтаж НШ возможен как на специальную рейку, так и в электрический щиток. Предусмотрены варианты установки как закрытым, так и открытым способом. Открытый способ прекрасно подходит для шкафа, который будет закрытым для доступа посторонних лиц. Закрытый вариант используется в ситуациях, когда применяется оборудование, подключаемое к очень важным элементам. В качестве примера можно привести розетку силового типа для различного электрического инструмента.
