Не работает диодная лента после обрезки

На что следует обратить внимание перед подключением светодиодной ленты

Изначально необходимо подсчитать общую протяжённость того места, куда будет монтироваться лента. Здесь необходимо заранее учитывать, что её резку можно производить только через определённые расстояния, в зависимости от количества диодов.

В отличии от нагревательных приборов и ламп накаливания, светодиодная лента является полупроводниковым устройством, поэтому, при её подключении, обязательно нужно соблюдать полярность. Но, не стоит бояться подсоединить её к сети не правильно. С лентой ничего не произойдёт. она просто не включится, поэтому можно смело менять подключение питающих проводов.

Часто случается, что необходимо подключить к сети только небольшую часть ленты, а не все 5 метров, как в стандартной катушке. В этом случае, она разрезается по заранее обозначенному на ней месту. Обычно, леска реза наносится через каждые три светодиода. Это связано с тем фактором, что они последовательно запараллеливаются по три штуки.

Конечно, обрезав ленту, не по заранее намеченной заводом-изготовителем косильной лески, ничего страшного не произойдёт, а пара диодов, у которых разомкнулась цепь, просто не будут гореть.

Соединение кусков светодиодной ленты

Соединение двух кусков ленты осуществляется при помощи пайки. Около каждой косильной лески реза имеются специальные контактные площадки. Перед пайкой их необходимо предварительно зачистить и залудить. Далее, каждую площадку на торце одной части ленты необходимо соединить с аналогичной площадкой на другом торце, с помощью проводов, диаметром не более 0,5 мм2.

Разрезаем ленту в указанном месте. Давайте для примера разберем как подключить светодиодную ленту с помощью пайки. Допустим имеется три куска ленты которые необходимо подключить.

Для начала нужно добраться до контактных площадок, для этого снимаем силиконовое покрытие на ленте (имеется только на герметичных экземплярах). После этого припаиваем провода к этим площадкам.

Также, существуют такие светодиодные ленты, которые соединятся между собой без пайки, а с помощью специальных разъёмов. соединительных коннекторов. Об этом мы расскажем в одной из следующих статей.

А так коннектор выглядит в закрытом виде. Получается очень аккуратно.

Причины перегорания ленты

Светодиодные лампы известных производителей способны служить на протяжении десятков тысяч часов (30-50 часов). Основная причина выхода из строя светодиодов — недостаточное качество. Не все производители комплектуют изделие надежными лентами нового поколения. Вызвано это стремлением предложить свой товар по возможно более низкой цене.

Такая ситуация диктуется потребностями рынка: потребители зачастую предпочитают дешевую продукцию, не задумываясь о том, что ширпотреб служит гораздо меньше качественного светильника. Даже если дешевая лампа не перегорела и продолжает работать, интенсивность ее свечения очень быстро уменьшается на 30-50 %.

Причем многие модели выпускаются на китайских заводах известными западными производителями. Такая продукция соответствует мировым стандартам качества. А вот изделия чисто китайских производителей далеко не всегда являются приемлемыми по показателям надежности.

Если все же приобретено недорогое изделие, следует ожидать и другие неприятности, в том числе:

• пестрое свечение;
• неравномерность распределения света;
• плохое качество клеящей поверхности.

Однако покупка даже дорогой ленты известного производителя не гарантирует ее длительную работу, если условия эксплуатации не соответствуют нормам

К примеру, далеко не все потребители принимают во внимание силу тока и мощность источника питания. Также многие игнорируют температурный режим, эксплуатируя на улице ленту, предназначенную для помещения

Причиной поломки нередко является неправильная установка. В частности, отсутствие защиты от механических повреждений может привести к нарушению целостности ленты и попаданию влаги вовнутрь. В результате вся лента или ее отдельные фрагменты выходят из строя.

Нарушения при подключении к питанию — еще одна причина неисправности светильника. Лента работает по принципу цепи с параллельными секторами. На ее конце ток, пройдя по всем сегментам, суммируется. Если общий ток большой, дорожки могут перегреться, что приводит к выходу из строя светильника. Чтобы избежать подобной ситуации, рекомендуется разделять слишком протяженные участки ленты на более короткие фрагменты.

Редкие случаи неисправностей

Ленты, получающие питание 12/24В, имеют небольшие отрезки по 3 диода. Это сокращает время на поиск неисправного участка и элемента. Впоследствии перегоревший участок удаляется, и участки платы соединяются между собой. Или припаивается новый участок.

Светодиодные платы, которые работают напрямую от сети 220 В, имеют отличную конструкцию. Все диода на ней соединены последовательно, её длина достигает 1 метра (60 элементов). Это затрудняет поиск нерабочего элемента и его ремонт.

При отказе одного диода гаснет весь участок. Для его поиска используют метод шунта, т.е. создают искусственную перемычку, через которую проходит рабочий ток, минуя неисправный участок.

Шунтирование неисправного участка

Затем неисправный кристалл удаляется и припаивается новый или остается перемычка.

Как резать светодиодную ленту

Как понятно, светодиодная лента представляет собой совокупа светодиодов и резисторов, смонтированных на гибкой подложке с медными дорожками. Не тайна, что она состоит из отдельных частей, любой из которых может являться самостоятельным источником света (рис.1). Потому появляется естественная потребность в разрезании одного кусочка светодиодной ленты на более маленькие для последующего монтажа.

Набросок 1 – Сектор светодиодной ленты

С обеих сторон отдельный сектор ленты имеет медные контактные площадки. Монохромные светодиодные ленты с каждой стороны сектора имеют по два контакта, RGB ленты – по четыре. В центре данных контактных площадок в месте соединения 2-ух примыкающих частей на всю ширину ленты нанесена узкая темная полоса (на некоторых типах светодиодных лент в дополнении изображен знак «ножницы») – это и есть место для разрезания (рис.2).

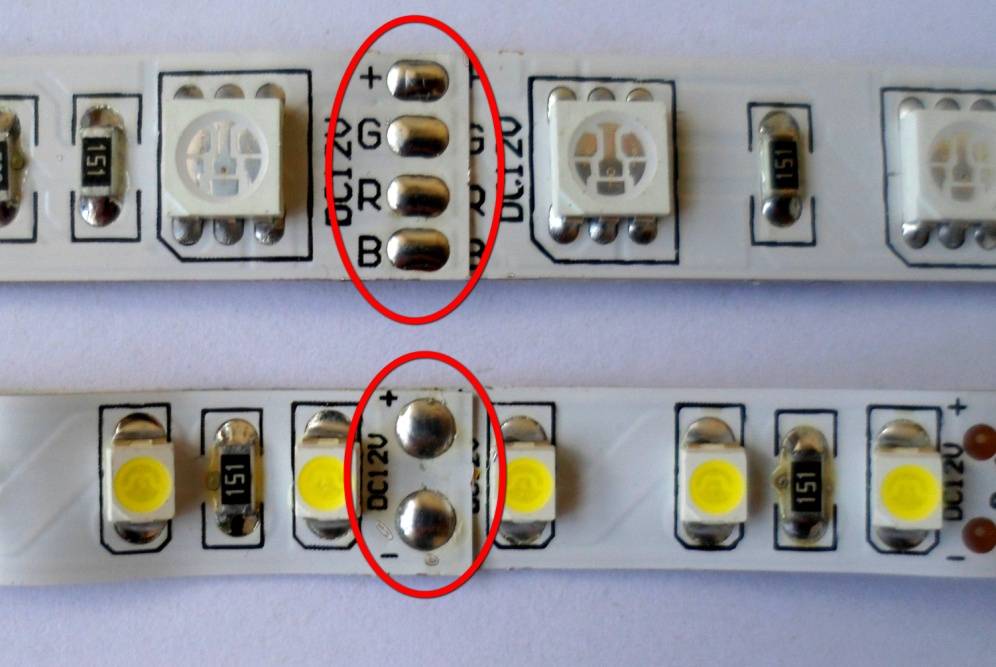

Набросок 2 – Контактные площадки ленты

Но следует соблюдать бдительность и осторожность в процессе резки ленты. Перед разрезанием непременно (!) следует пару раз измерить длину отрезаемого участка ленты

Не следует забывать, что длина отрезаемого кусочка будет ограничиваться контактными площадками первого и последнего частей. Другими словами, длина отрезанного участка ленты будет кратна длине 1-го сектора. После определения длины отрезаемого участка нужно поставить метку на контактных площадках ленты. Для этого комфортно применять узкий черный маркер (рис.3). И только после чего следует приступать к конкретной порезке ленты.

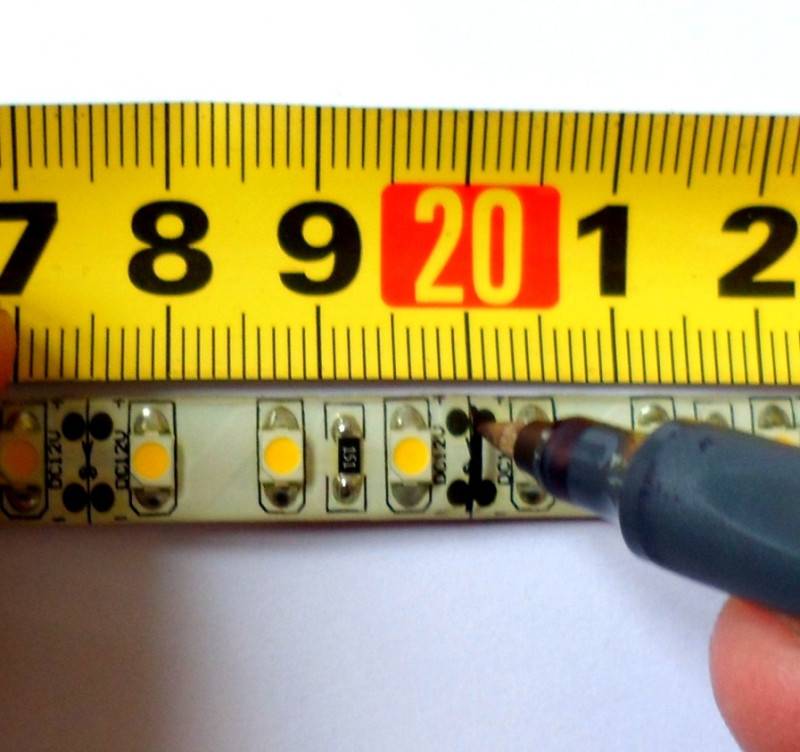

Набросок 3 – Измерение длины отрезаемого участка

Резать ленту удобнее всего ножницами, т.к. подложка и медные дорожки светодиодной ленты имеют небольшую толщину (рис.4). Не следует применять для отрезания ленты канцелярские либо остальные ножики, т.к. при их использовании можно разрушить контакты отрезаемого сектора

Внимание! Во избежание повреждения ленты пользуйтесь только наточенными ножницами!

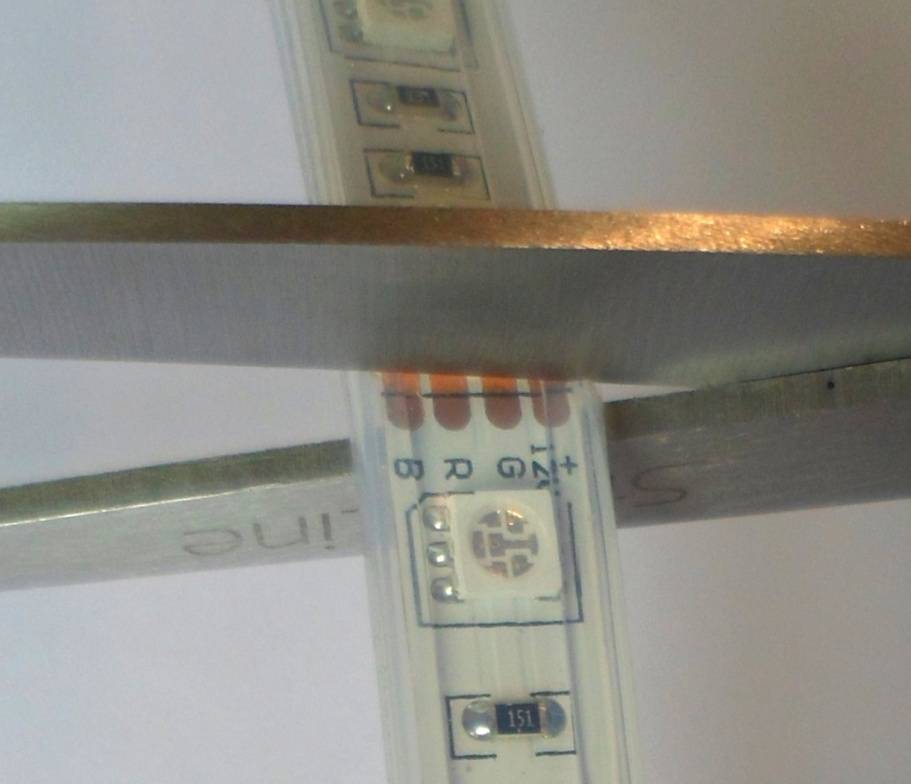

Набросок 4 – Порезка светодиодной ленты

Разрез следует делать строго в центре контактной площадки, соединяющей два примыкающих сектора ленты (рис.5). В случае смещения разреза в какую-либо сторону, к наименьшим контактным площадкам будет труднее припаять соединительные провода или станет неосуществимой установка коннекторов.

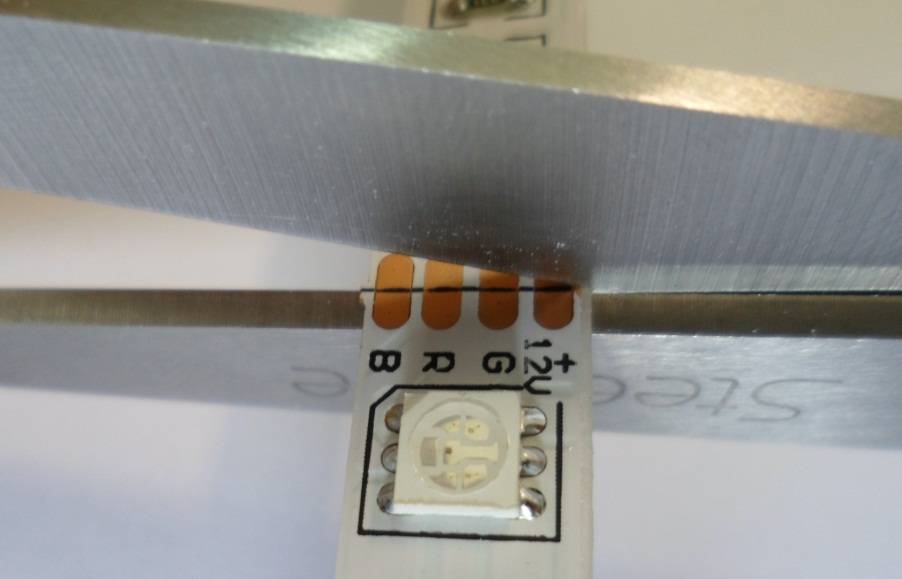

Набросок 5 – Отрезка части светодиодной ленты по полосы разреза

Так же принципиально держать в голове, что светодиодная лента состоит из отдельных кусков длиной 0,5м. В местах таких соединений лента спаивается внахлест (рис.6). Безотступно рекомендуется избегать разреза ленты в местах стыка, т.к. контактные площадки после такового разреза будут очень малеханькими. По мере надобности разъединения ленты в данном месте рекомендуется применить пайку, т.е. распаять место стыка с помощью паяльничка. В данном случае контактные площадки останутся невредимыми.

Набросок 6 – Место спайки кусков ленты внахлест

Отдельное внимание стоит уделить разрезанию светодиодные ленты различных типов. Так, разрезание ленты без силикона (степень защиты IP20) не вызывает проблем

Ленты с нанесенным слоем силикона (степень защиты IP54) резать несколько труднее из-за увеличенной толщины ленты, но операция осуществляется по этим же вышеуказанным советам. Что касается водонепроницаемых лент со степенью защиты IP68, при их порезке стоит учесть возможность смещения поливинилхлоридной оболочки относительно ленты (рис.7).

Набросок 7 – Отрезка гидрозащищенной ленты IP68

После порезки светодиодной ленты на кусочки можно приступать к процессу подключения (соединения пайкой, с помощью коннекторов и т.д.).

Поиск причин неисправности

Чтобы обнаружить причину того, почему блок питания для светодиодных лент не работает, нужно вскрыть его корпус. Вскрыв преобразователь можно визуально оценить его работоспособность. О том, что он явно перегорел, будут свидетельствовать следующие моменты:

• горелый запах, который при вскрытии корпуса усилиться;
• наличие обгоревших и почерневших деталей;

Перегоревшая деталь в блоке питания

• некоторые детали могут вздуваться. Очень часто вздуваются конденсаторы;
• между элементами электросхемы произошел обрыв контактов и дорожек.

В тоже время, если была обнаружена всего пара перегоревших деталей, то самостоятельный ремонт позволит вам сэкономить достаточно денег. Ведь отдельные детали стоят гораздо дешевле, чем полноценное устройство.

Это интересно: Не светит светодиодная люстра трехцветная — изучаем вместе

Лента горит, но не полностью что делать?

Теперь рассмотрим, почему светодиодная лента горит разным цветом, некоторые секции потускнели, либо полностью погасли?

Если вы столкнулись с такой проблемой – не обязательно менять всю инсталляцию, можно выполнить местный ремонт. Монтаж выполняется двумя способами:

• Скрытый — лента скрывается в короб;
• открытый метод — находится на поверхности.

Когда источник света скрыт в специальном профиле или на тыльной стороне конструкций, её гораздо проще отремонтировать. Просто найдите границы нерабочей области и обрежьте ленту по линиям разреза (как правильно резать светодиодную ленту).

Если монтаж видимый – приходится отрезать больший участок, чтобы скрыть коннектор. Дойдите до места, где можно незаметно спрятать соединение и от туда начинайте удалять нерабочий участок ленты.

После чего замените кусок аналогичным по мощности, типу и количеству светодиодов. Для этого нужно либо припаять, что не всегда может быть удобным, либо использовать коннекторы.

Основы правильного монтажа

Чтоб не сталкиваться с ситуациями, когда светодиодная лента горит не полностью, нужно рассмотреть основные правила монтажа:

1. Минимальный радиус изгиба – 5см. Когда вы оборачиваете ленты вокруг тонких трубок или углов, будьте готовы к тому, что она может повредится. Тонкие проводники у её основания не выдерживают таких деформаций.
2. Не монтировать вблизи зон с повышенной температурой. Частичный выход из строя светодиодной ленты может произойти потому, что вблизи находится отопительная батарея или другой источник тепла.
3. Плотный монтаж ленты с мощностью более 10Вт на метр – запрещен! Светодиоды хоть и имеют высокий КПД, но более половины их мощности превращается в тепло.

Нужно помнить, что когда вы собираете светильник с мощными лентами, например white 5050 60 led/m, которая имеет 14.4 Вт на метр, не стоит клеить её полоса к полосе или мотать виток к витку. Сделайте зазор хотя бы в толщину одной полосы.

После монтажа включите и дайте ей поработать хотя бы пару часов, периодически проверяя температуру. Если руку начинает обжигать, т.е. поднялась выше 50 градусов – сделайте конструкцию реже. Для достижения большей яркости, воспользуйтесь жесткой полосой 5730(5630) на алюминиевом основании или другими мощными светодиодами.

Угол или поворот на 90 градусов

Отклеивание в первую очередь начинается по углам в местах
поворота или по краям. Поэтому к данным точкам крепления нужно отнестись
изначально более серьезно.

Если вы просто согнете полоску под углом в 90 градусов и
попытаетесь ее закрепить подобным образом, это однозначно приведет к ее
отслаиванию.

В углу образуется воздушных промежуток, а прямые участки
ленты будут оказывать растягивающие усилия.

Что можно сделать в таком случае?  Например, разрежьте ленту и получите
идеальный угол в 90 градусов, или любой другой, который вам нужен.

Соединение отдельных отрезков производится либо пайкой.

Либо недорогими коннекторами.

Разрезание цельной ленты нравится далеко не всем и с этим
можно согласиться. Поэтому есть и другой способ.

Вместо обычного загиба под 90 градусов, сделайте петлю.

Да, у вас по-прежнему останется кусочек ленты, не
приклеенной к поверхности, зато исчезнет усилие, пытающееся отодрать другие
прямые участки.

Как делается эта петелька? Вместо того, чтобы загибать полоску в нужную сторону, поверните ее в противоположном направлении и сделайте один оборот.

Хотя и здесь как обычно присутствует недостаток. Все
рекомендации по работе с Led лентами
запрещают ее изгибать в каких-либо направлениях, так как это отрицательно
сказывается на целостности медных дорожек.

Поэтому какой именно вариант лучше – разрезание или
петля, решать уже вам исходя из конкретной ситуации.

Назначение и технические характеристики контроллера LN-IR24B

Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.

Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.

Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.

Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».

В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.

Технические характеристики RGB-контроллер LN-IR24B

Параметр	Единица измерения	Величина
Температура окружающей среды при работе	˚С	минус 10…+50
Входное напряжение	V	DC 12 или 24
Тип разъема подачи входного напряжения	–	коаксиальный DC Jack 5,5 мм
Тип выхода	–	три канала (RGB)
Способ управления RGB светодиодной лентой	–	широтно импульсная модуляция (ШИМ)
Ток нагрузки на один канал	A	2
Общий провод для каналов	–	плюсовой (анод)
Расстояние дистанционного управления с ПДУ, не менее	м	8
Способ управления с ПДУ	–	инфракрасные лучи IR
Электропитание ПДУ	штук	1 батарейка CR2025 (3V)

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.

На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.

Кнопка	Функция кнопки	Результат
	Включить (ON)	Лента RGB начнет светится
	Выключить (OFF)	Лента RGB прекратит светится
	Яркость больше	Яркость увеличивается на одну ступень при каждом нажатии на кнопку
	Яркость меньше
	Красный цвет (R)	Включение, выключение свечения одного из указанных цветов
	Зеленый цвет (G)
	Синий цвет (B)
	Белый цвет (W)
	Вспышка, мигание (FLASH)	Режим чередования включения цветов    с изменением скорости и яркости их свечения
	Стробоскоп (STROBE)	Режим изменения скорости и яркости
	Исчезать, угасать, затухать (FADE)	Переливание цветов во времени
	Плавный, мягкий (SMOOTH)	Плавное изменение цветов во времени

При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.

Принцип работы

Светодиоды предъявляют повышенные требования к качеству электрического питания. В схеме диодного освещения присутствует специальное устройство — драйвер (или технически более правильно — блок питания). Благодаря ему происходит стабилизация выходного тока вне зависимости от уровня нагрузки и в соответствии с допустимой мощностью на выходе.

Блок питания может быть импульсным или трансформаторным. Последний включает в себя понижающий трансформатор (с 220 В до 12 или 24 В) или автотрансформатор. В основе импульсного блока питания находится инверторная система, согласно которой происходит выпрямление входного напряжения.

В составе ленты имеются следующие элементы:

• токоограничивающие резисторы;
• гибкая печатная плата;
• обработанное клеем основание.

Структура 12-вольтной модели включает секции с 3 диодами и резисторами. Количество диодов в секции объясняется потребностями в энергии: для электропитания одного диода требуется чуть более 3 В, что в сумме дает 10 В. Оставшиеся 2 В от 12 погашаются резистором, задающим нужный ток.

В разных моделях используется такое количество диодов:

• 30 штук (на погонный метр);
• 60 штук;
• 120 штук.

Также ленты классифицируют по разновидности световых диодов:

• 2835;
• 3528;
• 5050;
• 5630.

Выше перечислены только наиболее популярные модели. При желании можно подобрать и другие типы ламп.

Импульсные блоки (наиболее востребованные) бывают таких типов:

1. На базе автогенератора (другое название — блокинг-генератор). Это самые недорогие модели. Отличаются небольшой мощностью (до 25 Вт).
2. На ШИМ-контроллере с установленным силовым ключом. Относятся к средней ценовой категории. Мощность — от малой до средней (30-50 Вт).
3. На ШИМ-контроллере с наружным силовым ключом (или несколькими ключами). Также такие модели называют полумостовыми. Это самые дорогостоящие и мощные блоки. При этом импульсные блоки этого типа являются наиболее стабильными и надежными в эксплуатации.

Устройство светодиодной ленты

На сегодняшний день лента светодиодного типа представляет собой печатную плату, которая воссоединена с тонкой базой эластичного типа. С одной стороны на эту ленту нанесены резисторы ограничительного типа, что позволяет подключить данное изделие к источнику питания или же другому прибору. Также стоит отметить, что изделие имеет контакты, к которым при необходимости можно припаять провода соединительной направленности. Если присмотреться, то можно заметить, что через три разных элемента есть черточки, которые располагаются поперек изделия. Именно это и является той отметкой, по которой возможно разделение ленты.

Есть же такие ленты, которые являются самоклейками и с помощью них даже старшеклассник сможет заниматься монтажом. В данном случае для установки не нужны саморезы или же любые другие укрепляющие материалы, она прочно может закрепиться за счет своего основания.

Это интересно: Скрытая подсветка потолка своими руками — видео, фото, советы

Ленты для сети 220 вольт

В продаже можно встретить ленты, у которых на одном из концов имеется вилка и небольшой коробочек – диодный мост.

Такие модели используют в основном в декоративном, нежели в прикладном варианте. Очень часто они выходят из строя не из-за естественных причин, а из-за аварийных ситуаций:

• Неправильный монтаж;
• перегрев;
• повреждение в процессе эксплуатации;

Прежде чем приступать к осмотру всей цепи, нужно проверить есть ли напряжение в розетке, где она подключена. Сделать это можно так:

1. Подключив заведомо исправный прибор, например, настольную лампу;
2. измеряв напряжение с помощью мультиметра (вольтметра);
3. проверить наличие фазы с помощью однополюсного пробника – индикаторной отвертки;

Частая причина поломки светодиодной ленты 220 вольт и других бытовых приборов – это выход из строя вилки.

Чтобы проверить вилку и кабель, нужно для начала подергать их из стороны в сторону, если лента начнет моргать или светится – значит кабель где-то переломлен. Решить эту проблему просто – нужно заменить вилку и участок кабеля.

Следующей проверкой станет выпрямитель. В 220В светодиодной полосе все светодиоды соединены в цепочки по 60 штук по одному или парами. Эта цепь подключается к выпрямителю переменного напряжения – диодному мосту.

Еще одна причина, по которой не работает светодиодная лента — диодные мосты иногда пробивает при скачках напряжения. Взгляните на схему диодного моста, с помощью прозвонки или мультиметра вы легко проверите его исправность. Проверяется он также, как и светодиод, подробнее читайте здесь.

Его можно заменить. Для этого предварительно купите в магазине радиодеталей любой диодный мост, рассчитанный на ток не менее 1А.

Если у вас потускнели или перестали гореть отдельные куски – это следствие описанных выше причин. Такая неисправность LED лечится просто: нужно вырезать сегмент по нанесенной разметке. Обычно это отрезки кратные 100 и 50 см и с помощью коннекторов или паяльника, соединить с новыми.

Разновидности продукции

Классификация лент на 220В не отличается от низковольтной продукции и основана на технических характеристиках. В зависимости от мощности, различают следующие варианты:

• светодиодная лента на 220 вольт мощность 4.4 ватт на метр;
• светодиодная лента на 220 вольт мощность 7.2 ватт на метр;
• светодиодная лента на 220 вольт мощность 14.4 ватт на метр.

По характеру используемых чипов, продукция делятся на много видов. В основном ленты производятся на SMD светодиодах 3014, 2835, 3035, 5060, 5050, 3528 или из более современных диодов SMD 5630. От числа и разновидности чипов на погонном метре зависит интенсивность света и потребляемый ток.

LED лента в бухте 100 метров

По уровню защиты ленты бывают IP68, IP67. Высокая защита светодиодной продукции исключает соприкосновение пользователя с токоведущими деталями, что позволяет использовать в открытой среде. То есть они оснащены силиконовой трубкой, предназначены для применения на улице и во влажных помещениях. По мнению специалистов, такие ленты устойчивы к температурным перепадам. Ленты могут быть жесткими и гибкими, в зависимости от основания для диодов. Другое отличие высоковольтных лент состоит в цвете и мощности свечения. По виду установки они могут быть самоклеющимися или без клеевого слоя. Также стоит отметить светодиодные RGB ленты 220 Вольт, собираемые на трехцветных диодах (в основном SMD 5050). У них на гибком печатном основании имеется 4 контакта, а подсоединение осуществляется посредством специального RGB контроллера. По цветному оформлению ленты бывают белыми, синими, красными, зелеными и трехцветными. В последнее время в магазинах стали продаваться ленты дюралайт, представляющие собой шнур из прозрачного полимера, в котором находятся светодиоды. Внутри шнура находится поливинилхлорид, повышающий уровень защиты и прочности лед лент 220 в. По методу использования и внешнему виду они схожи с дюралайт-шнурами.

Как соединить отрезки светодиодной ленты

Светодиодные ленты с различной конструкцией все чаще используются при устройстве систем освещения и подсветки. Кроме проблемы, как отрезать, при самостоятельном монтаже требуется решение проблемы соединения. Самый надежный способ – пайка, но паяльник есть не у всех, обращаться с ним умеет не каждый. Большинство ищет более доступный и простой метод. Чаще всего используются 2-х, 4-х и 5-и пиновые коннекторы.

Важно! Модели для полос на 12 и 24 В не подходят для изделий на 220 В. Преимущества использования соединительных элементов (если сравнивать с пайкой):. Преимущества использования соединительных элементов (если сравнивать с пайкой):

Преимущества использования соединительных элементов (если сравнивать с пайкой):

• невысокая стоимость;
• простой монтаж;
• избавление от необходимости покупать паяльник, припой и флюс.
• невозможность использовать при необходимости в большом токе для светодиодных чипов;
• неустойчивость к окислению;
• использование для изготовления не термостойкого пластика.

Основной критерий выбора соединительных элементов – ширина гибкой платы. Например, модели для SMD 5050 не подойдут для изделия из SMD 3528.

По способу подключения коннекторы делятся на:

• прижимные
• с защелкой;
• прокалывающие.

В прижимной коннектор при соединении нужно выдвинуть пластину и до упора вставить полосу. Контакт создается после того, как пластина задвигается на место. Преимущества такого коннектора – малые размеры по высоте и ширине. Недостаток – невозможность увидеть плотность и надежность контакта.

Эту проблему решают модели с защелкой, хотя у них тоже имеются недостатки:

• контактные площадки коннектора не всегда достаточно плотно прилегают к контактам платы;
• при большой мощности контакты плавятся;
• для изделий с большим током использовать нельзя.

Самые совершенные прокалывающие коннекторы, на одной стороне которых располагаются контакты для ленты (для подключения к питанию), на другой – для проводов. Доступны модели для открытых и заизолированных плат. При соединении отрезков конец отрезка заводится в коннектор, для прижимания имеется крышка ил прозрачного пластика. Штырьки прокалывают плату, образуя надежный контакт. Выдернуть полосу нельзя, состояние контактов видно через крышку.

Важно! Независимо от типа коннектора требуется зачистка контактов платы до блеска. При соединении отрезков важно не перепутать полярность. Частые ошибки при использовании коннекторов:

Частые ошибки при использовании коннекторов:

• лак на контактных площадках;
• подогнутая ножка коннектора;
• неверная ширина полосы;
• лента не задвинута до конца.

Если изделие с гидроизоляцией, нужно удалить силикон над контактными площадками и скотч с обратной стороны.

Такая лента входит в коннектор тяжело, так как мешает силикон по бокам и клей на обратной стороне.

Коннектор нельзя закрыть, если контактная площадка расположена слишком близко к чипам. В подобной ситуации отдельные блоки от ленты можно отрезать не по пунктирной косильной лески, а оставляя 2 контакта. Но один отрезок придется выбросить.

В силиконовой трубке

Изделия со степенью защиты IP68 помещаются в трубку из силикона. Перед тем, как отрезать один или несколько блоков, силикон удаляется. Делается рез ножом (ножницы неравномерно растягивают материал), трубка отслаивается с торцов. Для того, чтобы отрезать полосу, используются острые ножницы, для соединения – коннекторы из силикона в форме кольца.

Как резать светодиодную ленту на части

Чтобы отрезать светодиодную ленту, достаточно иметь острые ножницы, и знать, в каком месте резать. Ножницы есть у всех, а вот где разрезать знают не все, давайте разбираться.

На рынке существуют низковольтные – 12, 24, 36В и высоковольтные светодиодные ленты – 220В. На первых — есть обозначенные линии, по которым следует осуществлять разрез. Они представлены в виде пунктирных отрезков с нанесенным обозначением – ножницы. Принцип разреза высоковольтной отличается, они не обладают специальной гравировкой.

В любом случае разрез нужно осуществлять между проводниками, состоящими из меди. Совершая разрез, вы предоставляете каждой части светодиодного ряда пару соединительных контактных площадок.

Для работы вам потребуется:

1. Лента.
2. Канцелярский нож или острые ножницы.
