Не горит светодиодная лента: причины

Этапы проверки работоспособности

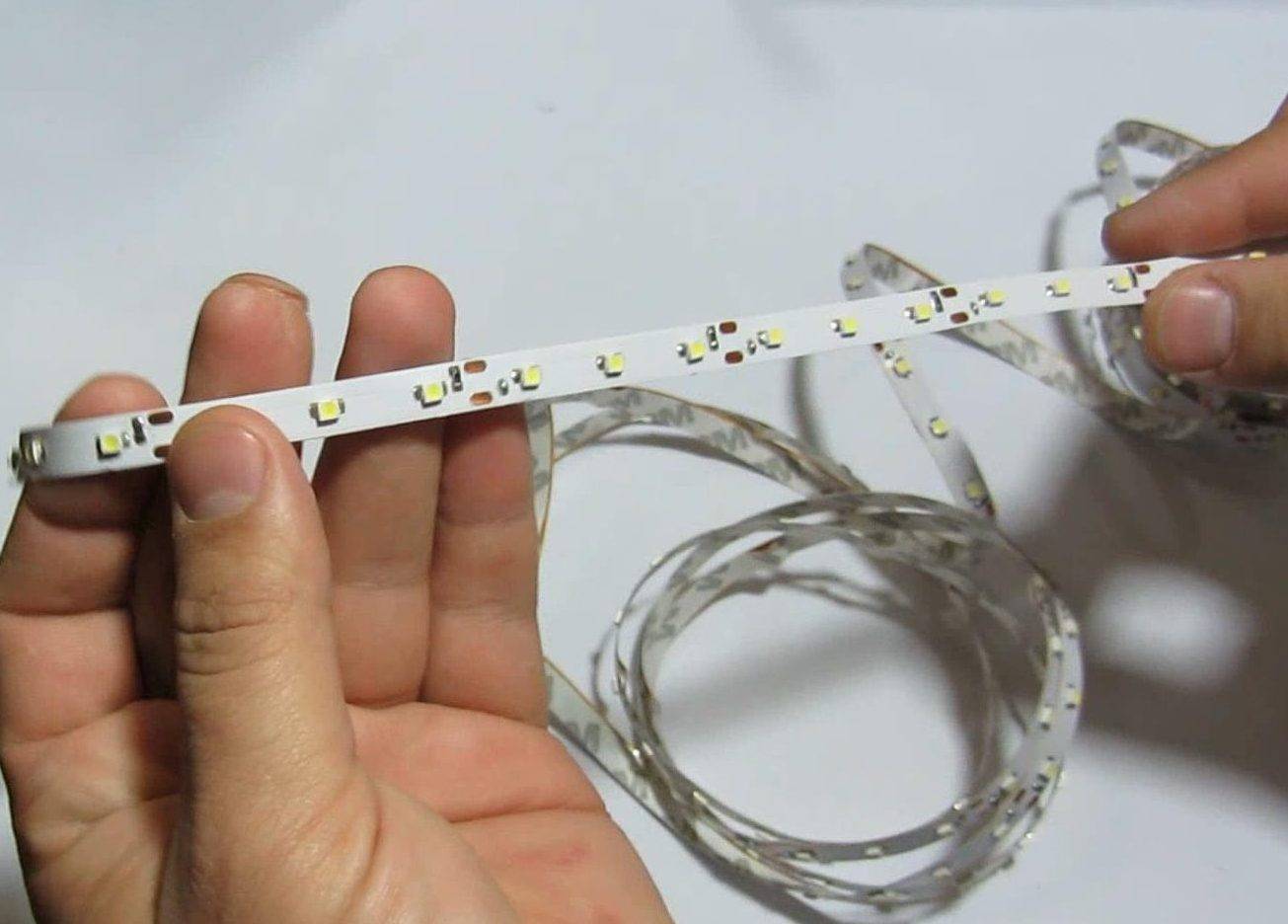

Перед приобретением светодиодной ленты у всех покупателей возникает оправданное желание проверить её работоспособность. Для этого при себе нужно иметь батарейку, например «крону».


Проверка ленты с помощью кроны.

На полную яркость изделие не загорится. Для проверки длинного участка понадобится большой аккумулятор, например, который используется в источнике бесперебойного питания для компьютера. Он подойдёт, поскольку на выходах имеет 12 вольт. Один из лучших вариантов — автомобильный. Для проверки отдельных светодиодов используется мультиметр или батарейка на 3 вольта.

Если перестала работать одноцветная LED-лента

Наибольшим потребительским спросом пользуются ленты одного цвета свечения с питанием от источника постоянного тока 12 В. Неисправности, с которыми приходится сталкиваться при их эксплуатации, можно разделить на 4 группы:

  1. Не включается.
  2. Светит, но тускло.
  3. Мерцает.
  4. Один из вышеперечисленных симптомов проявляется на отдельном участке ленты.

1) Если светодиодная лента не горит сразу после сборки всей системы, то необходимо убедиться в целостности электрической цепи. Для этого сначала проверяют, соблюдена ли полярность подключения: красный провод с выхода блока питания (БП) должен идти на «+», а чёрный на «–» ленты. Если всё правильно, то при включенном БП нужно слегка продёрнуть все соединительные провода и ещё раз убедиться в надёжности контакта в местах пайки

При наличии коннекторов им стоит уделить особое внимание. Отсутствие надёжного контакта под защёлкой коннектора – частая причина того, что светодиоды не светятся сразу после включения

Вторым шагом на пути поиска неисправности должна стать проверка работоспособности блока питания. С помощью мультиметра (вольтметра) на его выходных клеммах проверяют наличие постоянного напряжения +12 В. Если показания измерительного прибора более чем на 10% отличаются от 12 В, то, вероятнее всего, неисправен БП. При отсутствии под рукой вольтметра проверить напряжение на выходе БП можно с помощью автомобильной лампочки.

Редко, но все-таки случается, что с поломкой БП перегорает и светодиодная лента. Поэтому быть уверенным, что она засветится с новым БП, нельзя. Но можно сделать диагностику: взять батарейку на 9 или 12 вольт и ненадолго подключить её к ленте, соблюдая полярность. Светодиоды должны вспыхнуть, хотя и не на полную яркость.

2) Тусклое свечение светодиодов может проявляться по одной из двух причин:

  1. Напряжение на выходе БП меньше 10 В, в результате чего светодиодная лента не горит в полную мощность.
  2. Потеря яркости светодиода, вызванная перегревом излучающего кристалла. В свою очередь, перегрев кристалла может быть вызван нарушением условий эксплуатации (отсутствие радиатора или завышенное напряжение питания), низким качеством установленных светодиодов.

3) Причиной того, что LED-лента то горит, то не горит по всей длине, является плохой контакт в цепи питания.

4) Любую ленту можно условно разделить на участки из трёх светодиодов и резистора, включённых последовательно и работающих от +12 В. Все участки между собой подключены параллельно, то есть электрически не зависят друг от друга. Отсюда следует, что неисправность на одном участке (выход из строя светодиода, резистора, нарушение контакта, микротрещина на печатном проводнике) не повлияет на работу остальной части LED-ленты. Светиться перестанут только 3 светодиода.

В последнее время в продаже появились LED-ленты и LED-линейки, подключаемые напрямую к сети 220 В. В них примитивный источник питания запаян на одном из концов. Надёжность такой сборки низкая. Поэтому если светодиодная лента на 220 вольт не горит после очередного включения, то её ремонт вряд ли возможен.

Какие проблемы могут возникнуть

Чтобы разобраться, почему не горит светодиодная лента, необходимо знать о возможных причинах неисправности, они бывают следующими:

подсветка не горит полностью. В данном случае для начала следует проверить, включен ли блок питания. Следующий шаг, проверка напряжения в розетке. Для этого подойдёт мультиметр или контрольная лампа. Если всё в порядке, стоит проверить провод, который ведет напряжение к блоку питания

В случае отсутствия проблем стоит обратить внимание на качество соединения между контактной площадкой ленты и проводом. Также причина неисправности может скрываться в печатной плате;. диоды загорелись только до центра ленты

диоды загорелись только до центра ленты

Причина данной неисправности состоит в перегорании одного из сегментов;

светодиоды постоянно мерцают. Здесь причин может быть несколько. Одна из них, это выход из строя блока питания. Также рекомендуется проверить соединения по всей длине и питающие её провода. Иногда мерцание возникает из-за перегрева или постепенного истечения срока службы диодов, вскоре они перестанут загораться вовсе;

мерцает отдельный кусок ленты или некоторые диоды. Это происходит по причине повреждения или перегорания одного из чипов. Также возможна неисправность резистора.

Светодиодная лента наполовину не светится

Эта поломка одна из распространённых. Это говорит о том, что в одном из сегментов дорожка вышла из строя. Диагностика состоит в том, чтобы подавать питание на участки, которые расположены за проблемным местом LED-ленты. В поломке не стоит спешить обвинять диоды. Иногда это происходит по причине разрыва проводника. Чтобы этого не произошло, сгибы не должны быть слишком резкими.


Пример поломки на сгибе.

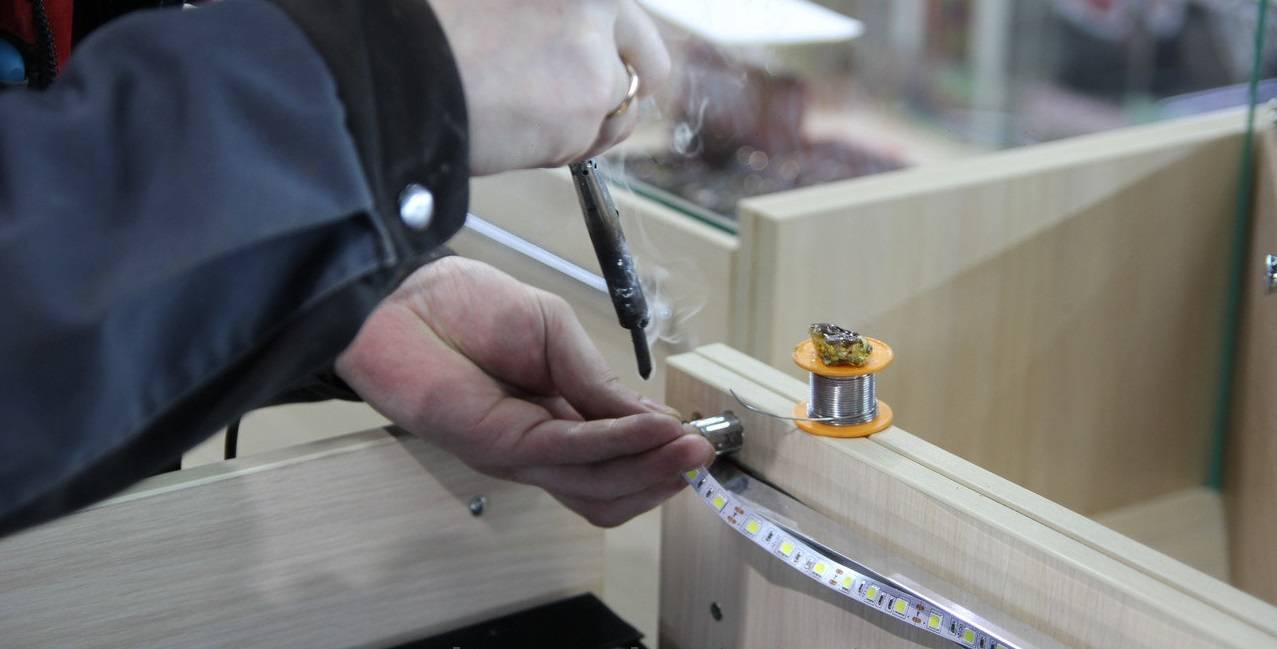

Чтобы устранить эту неисправность, неработающий отрезок необходимо удалить, а работающие части спаять между собой. Такой вариант ремонта уместен далеко не всегда, так как лента станет короче. В любом случае придётся купить ещё одно изделие, чтобы заполнить пробел.

Потеряла яркость

Потерю яркости можно заметить не сразу. Лента продолжит гореть, но не так ярко, как раньше. Это может произойти с отдельным отрезком или по всей длине. Возможные причины, это:

  • срок службы светодиодов заканчивается. Если диоды перестают светить как прежде уже через 2-3 месяца, это говорит о браке, который был допущен на производстве. Также постепенное затухание может свидетельствовать о перегреве;
  • неисправность блока питания. Также рекомендуется проверить контакты в том месте, где лента соединяется с источником питания. Если на стыке использовалась пара штекер-гнездо или коннектор, возможно, произошло окисление, из-за чего в данных местах нарушается проводимость тока.


Потускневшие светодиоды.

Чтобы разобраться в том, как починить светодиодную ленту, которая перестала светить ярко, мастера советуют для начала заняться определением степени стабильности её работы. К ремонту источника питания стоит приступать, если все диоды потускнели. Если яркость нарушена на отдельном участке, его придётся заменить.

Совсем не светит

Если диоды не загорелись все до одного, стоит искать причину в электропитании. Для начала нужно проверить 12-ти вольтный адаптер и наличие самого напряжения 220 вольт. Проблема может возникнуть на низковольтном выходе и входе. В большинстве случаев, причиной произошедшего является плохое соединение на участке с первыми тремя чипами. Чтобы выяснить это, питание следует подать со следующих диодов по порядку. Если подсветка включилась, проблемный участок отрезают по специальной линии.


Линия для удаления повреждённого отрезка.

Мигает

Мигание светодиодов может говорить о недостаточной мощности адаптера. Чтобы этого не происходило, каждый источник должен иметь запас по мощности минимум 20%. Кроме этого, мерцание может вызвать пайка, которая производилась с агрессивными разновидностями флюса. Соединяя отдельные участки, рекомендуется использовать обычной канифолью или сразу нейтрализовать флюс, который остаётся на подложке.

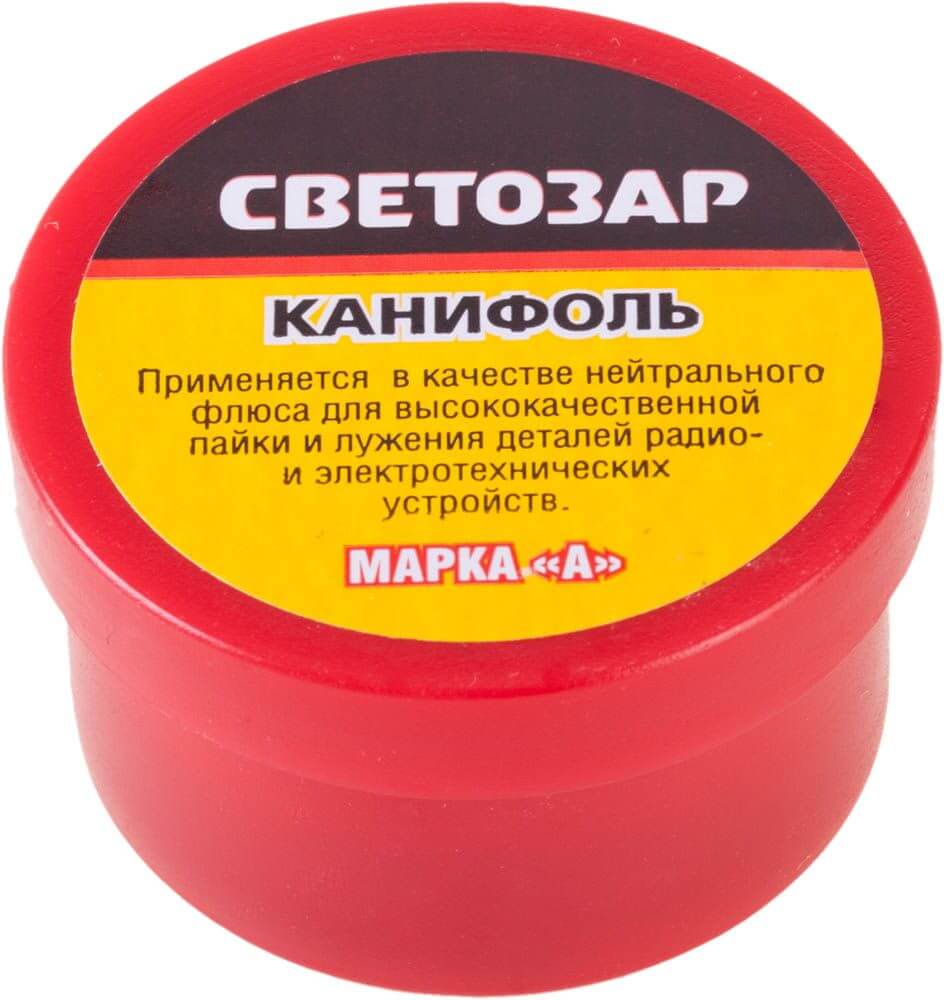

Рекомендуемая канифоль для пайки.

Если изделие работает от сети 220 В, есть вероятность, что произошел сбой сглаживающего конденсатора. В данном случае мерцание будет практически незаметным. Самые безобидные причины мигания светодиодов, это поломка пульта управления, неполадки на отрезке из трёх чипов или выработка ресурсов диодов.

Если перестала работать светодиодная лента RGB или RGBW

Мультицветная LED-лента имеет более сложную структуру и схему подключения, запитывается от RGB-контроллера, на который обычно с блока питания подаётся напряжение 12 В. При необходимости в цепь добавляют RGB-усилитель. Естественно дополнительные модули, коннекторы и провода снижают надёжность всей системы. Если RGB или RGBW-лента при попытке включения не горит, то искать поломку следует в такой последовательности:

  1. Убедиться, что на RGB-контроллер поступает необходимое напряжение с БП.
  2. С пульта дистанционного управления задать режим максимальной яркости и поочерёдно измерить напряжение на выходных клеммах контроллера для каждого цвета (должно быть около 12 В).
  3. Во включенном положении проверить надёжность соединений на клеммах, коннекторах и в местах пайки. Плохой контакт сразу даст о себе знать.
  4. Бывает, что в RGB-ленте не горит только один цвет. В этом случае либо пропал контакт с соответствующим проводом, либо вышел из строя один из каналов контроллера.

Если в результате проверки все блоки исправны, но лента не горит, то стоит присмотреться к пульту. Возможно, на нём залипает одна из кнопок, препятствуя любым дальнейшим действиям. Или требуется замена батарейки. В отсутствии ИК-сигнала легко убедиться с помощью фотокамеры телефона.

Может быть и так, что все управляющие модули исправны, а светодиодная лента сгорела, причём без видимых причин. Скорее всего, стоимость 1 метра такой ленты не превышала 2$, и установленные на ней светодиоды изначально не были рассчитаны на длительную работу. Постарайтесь оградить себя от дешёвой китайской продукции, которая даже в нормальных условиях эксплуатации не в состоянии проработать более 1 года.

Светодиоды работают очень долго. Это действительно так, если соблюдается ряд условий. Но со временем вы замечаете, что светодиодная лента горит тускло или какие-то другие проблемы в её работе.

Причина популярности очевидна – огромное число вариаций её монтажа и реализаций осветительных цепей, безопасность и долговечность. Но как определить почему не работает светодиодная лента, найти причину неисправности и устранить её?

Блок питания

Самый важный элемент системы освещения со светодиодной полосой – блок питания (драйвер). В его состав включен конденсатор, накапливающий напряжение. При достижении максимума объема лампочки начинают моргать во включенном и в выключенном состоянии.

Другая важная деталь драйвера – выпрямительный мостик. Если он вышел из строя, на осветительный прибор подается переменный ток, вызывающий повышенное мерцание. В качественном драйвере предусмотрена норма проседания напряжения более 20%. Если этот показатель меньше, при снижении силы тока в сети LED-лента начинает моргать, но не при включении, а после того, как прогреются все детали микросхемы.

Светодиодная полоса может питаться от 12-и или 24-х В. Соответствие можно проверить мультиметром.

Некачественная пайка

Хаотическое моргание всегда свидетельствует о плохом контакте на болтиках или пайке. Чаще всего эта неисправность возникает, если при пайке использована кислота в сочетании с флюсом. Они остается на контактах и разъедают медь, если тщательно не смыты. Осветительный прибор начинает моргать.

Окисление контакта на коннекторах

Если для соединения отрезков ленты используются коннекторы, их контакты окисляются в помещениях с сырыми стенами. Под воздействием окислов соединения перегреваются и перегорают. Чаще всего подобное случается в новостройках, поэтому в новой квартире при монтаже системы лучше использовать пайку.

Неисправный светодиод

Полосы с блоком питания состоят из модулей, в каждом из них 3 диода. Если выгорел один светодиод, моргают три. В лентах, питающихся от сети, диоды в модулях соединены последовательно. В каждом модуле 60 лампочек. Если вышла из строя одна, моргает весь модуль длиной 1 метр.

Контроллер и пульт

Предназначение контроллера – менять интенсивность свечения одного цвета. В состав контроллера входит основной блок и пульт. Он монтируется между драйвером и LED-лентой. При большом метраже устанавливаются дополнительные блоки между лентами.

Встречаются механические мини-модели, управляемые кнопками на корпусе. Самая частая причина выхода из строя контроллера – повышенная влажность. Покупать следует модели с повышенным уровнем защиты.

Если светодиодная лента мерцает, первым проверяется пульт. Его функциональность снижается, если села батарейка. Другая распространенная причина – залипание кнопок, приводящее к замыканию контактов.

Другие вероятные проблемы

LED-лента может моргать и по другим причинам:

  • неправильный монтаж полосы (без защиты или отвода избытков тепла);
  • нарушение схемы подключения;
  • выработка ресурса.

Если LED-лента просто приклеена, при большой длине мощность большая. Отсутствие металлического монтажного канала способствует нарушению контактов из-за перегрева. Со временем во время работы лампочки начинают моргать.

Самая распространенная ошибка при самостоятельном монтаже – перепутывание фазы и ноля. Причина путаницы – отсутствие маркировки на выключателе. Если к нему подведен ноль, светодиодная лента моргает как при включенном, так при выключенном свете.

Ремонт

Когда причина неполадок установлена, отремонтировать LED-ленту легко своими руками. Для этого потребуются только базовые познания из школьного курса физики, некоторая сноровка и умение обращаться с паяльником.

Не горят лампочки

Если проблема кроется в шнуре блока или сломанных и оборванных проводах, их придется заменить. Когда питание отсутствует по причине загрязнения контактов вследствие окисления клемм или иных причин, прочитают контактные площадки спиртовым раствором. В случае плохой пайки контактов гибкой платы потребуется взять в руки паяльник и все исправить самостоятельно.

Если бракованным оказался первый (один или несколько) сегмент LED-ленты, перегоревший участок нужно срезать, а на остальную часть подавать питание. Отрезать перегоревшие сегменты следует по специальной разметке на лицевой стороне гибкой печатной платы.

Мерцание лампы

Если проблема в номинале блока, подключают прибор к исправному, обладающему требуемой мощностью. Лучше, когда блок имеет запас мощности 20%. Поврежденные провода также требуют замены.

Если на одном или нескольких участках свет загорается и гаснет, их необходимо вырезать, а остальные части полотна соединить и подать питание. Когда повреждены резисторы в каких-либо сегментах, порядок действий аналогичен.

Износ SMD-светодиодов – процесс естественный и необратимый. При таких обстоятельствах все оборудование приходит в негодность.

Неполное горение

Если не светится только часть, вышли из строя некоторые сегменты. Проблема либо в токопроводящих дорожках, либо в пайке. Решение аналогично описанному выше: выявить нерабочие участки, последовательно подавая питание, и удалить их, а остальные сегменты состыковать и подключить.

Причины перегорания ленты

Светодиодные лампы известных производителей способны служить на протяжении десятков тысяч часов (30-50 часов). Основная причина выхода из строя светодиодов — недостаточное качество. Не все производители комплектуют изделие надежными лентами нового поколения. Вызвано это стремлением предложить свой товар по возможно более низкой цене.

Такая ситуация диктуется потребностями рынка: потребители зачастую предпочитают дешевую продукцию, не задумываясь о том, что ширпотреб служит гораздо меньше качественного светильника. Даже если дешевая лампа не перегорела и продолжает работать, интенсивность ее свечения очень быстро уменьшается на 30-50 %.

Причем многие модели выпускаются на китайских заводах известными западными производителями. Такая продукция соответствует мировым стандартам качества. А вот изделия чисто китайских производителей далеко не всегда являются приемлемыми по показателям надежности.

Если все же приобретено недорогое изделие, следует ожидать и другие неприятности, в том числе:

  • пестрое свечение;
  • неравномерность распределения света;
  • плохое качество клеящей поверхности.

Однако покупка даже дорогой ленты известного производителя не гарантирует ее длительную работу, если условия эксплуатации не соответствуют нормам

К примеру, далеко не все потребители принимают во внимание силу тока и мощность источника питания. Также многие игнорируют температурный режим, эксплуатируя на улице ленту, предназначенную для помещения

Причиной поломки нередко является неправильная установка. В частности, отсутствие защиты от механических повреждений может привести к нарушению целостности ленты и попаданию влаги вовнутрь. В результате вся лента или ее отдельные фрагменты выходят из строя.

Нарушения при подключении к питанию — еще одна причина неисправности светильника. Лента работает по принципу цепи с параллельными секторами. На ее конце ток, пройдя по всем сегментам, суммируется. Если общий ток большой, дорожки могут перегреться, что приводит к выходу из строя светильника. Чтобы избежать подобной ситуации, рекомендуется разделять слишком протяженные участки ленты на более короткие фрагменты.

Ленты для сети 220 вольт

В продаже можно встретить ленты, у которых на одном из концов имеется вилка и небольшой коробочек – диодный мост.

Такие модели используют в основном в декоративном, нежели в прикладном варианте. Очень часто они выходят из строя не из-за естественных причин, а из-за аварийных ситуаций:

  • Неправильный монтаж;
  • перегрев;
  • повреждение в процессе эксплуатации;

Прежде чем приступать к осмотру всей цепи, нужно проверить есть ли напряжение в розетке, где она подключена. Сделать это можно так:

  1. Подключив заведомо исправный прибор, например, настольную лампу;
  2. измеряв напряжение с помощью мультиметра (вольтметра);
  3. проверить наличие фазы с помощью однополюсного пробника – индикаторной отвертки;

Частая причина поломки светодиодной ленты 220 вольт и других бытовых приборов – это выход из строя вилки.

Чтобы проверить вилку и кабель, нужно для начала подергать их из стороны в сторону, если лента начнет моргать или светится – значит кабель где-то переломлен. Решить эту проблему просто – нужно заменить вилку и участок кабеля.

Следующей проверкой станет выпрямитель. В 220В светодиодной полосе все светодиоды соединены в цепочки по 60 штук по одному или парами. Эта цепь подключается к выпрямителю переменного напряжения – диодному мосту.

Еще одна причина, по которой не работает светодиодная лента — диодные мосты иногда пробивает при скачках напряжения. Взгляните на схему диодного моста, с помощью прозвонки или мультиметра вы легко проверите его исправность. Проверяется он также, как и светодиод, подробнее читайте здесь.

Его можно заменить. Для этого предварительно купите в магазине радиодеталей любой диодный мост, рассчитанный на ток не менее 1А.

Если у вас потускнели или перестали гореть отдельные куски – это следствие описанных выше причин. Такая неисправность LED лечится просто: нужно вырезать сегмент по нанесенной разметке. Обычно это отрезки кратные 100 и 50 см и с помощью коннекторов или паяльника, соединить с новыми.

Проверка ленты на работоспособность

Когда вы покупаете ленту или занимаетесь ремонтом осветительной системы с таким решением, возникает необходимость её проверки. Для этого необходимо иметь как минимум батарейку типа «крона», с ее помощью можно проверить небольшие участки. Но в этом простейшем варианте имеется большой недостаток – вы не увидите полной яркости свечения светодиодов.

Чтобы включить их на полную, нужно 12-ти вольтовый источник питания. Для небольших кусочков – отлично подойдёт компактная батарейка типа А23, их применяют в некоторых пультах дистанционного управления и дверных радио звонках.

Для длинных участков необходимо применять большие аккумуляторы. Например, от источника бесперебойного питания компьютера, они имеют 12 вольт на своих выводах, автомобильный аккумулятор прекрасно справится с такой задачей.

Ну и, конечно же, никто не отменял вариант с использованием заведомо исправного блока питания.

Чтобы проверить каждый светодиод по отдельности, нужно воспользоваться мультиметром, или батарейкой на 3 вольта. Как проверить светодиод с помощью мультиметра рассказано в этом видео.

Ремонт контроллера LN-IR24B R G B светодиодных лент

Если проверка ПДУ, блока питания и RGB светодиодной ленты подтвердила их исправность, значит, неисправен контроллер и следует его заменить или отремонтировать.

Ремонт контроллера начинается с осмотра печатной платы. Для этого нужно снять крышку-дно, отжав лезвием ножа боковую стенку в сторону.

На боках крышки имеются по два квадратных отверстия, за которые цепляются фиксаторы основания корпуса, и крышка надежно закрепляется.

Печатная плата в корпусе зафиксирована только со стороны припайки проводников несколькими каплями силикона. Для освобождения печатной платы нужно лезвием ножа подрезать силикон вдоль стенок корпуса. Работать нужно аккуратно, чтобы не перерезать провода.

После извлечения печатной платы нужно внимательно внешним осмотром проверить ее на отсутствие дефектов – холодных паек выводов деталей, следов их перегрева в виде потемнений маркировки или копоти на корпусе, перегрева проводников или их разрушения.

Если дефектов не обнаружено, значит, неисправны радиоэлементы. Микросхемы редко выходят из строя, узким местом в контроллерах обычно являются силовые ключи, которые выходят из строя, как правило, из-за нарушения правил эксплуатации, а именно, перегрузке по току. Все три ключа выходят из строя очень редко, чаще один, средний (управления зеленым цветом), так как подогревается соседними транзисторами и в результате работает в более тяжелых температурных условиях.

Если предельный ток нагрузки указан 2 А, то для надежной работы контроллера нагружать выходы надо током не более 1,8 А, а лучше 1,5 А. Тогда контроллер прослужит долго.

Ключи в контроллере LN-IR24B выполнены на трех полевых транзисторах mosfet P3055LD в корпусе DPAK (TO-252) для SMD-монтажа, выдерживающие ток нагрузки до 12 А. Но в контроллере транзисторы не установлены на теплоотводы и поэтому допустимый ток нагрузки ограничен до 2 А.

Ниже приведена структурно-монтажная схема светодиодной RGB системы освещения. Пути прохождения цифровых сигналов с микросхемы на затворы полевых транзисторов показаны линиями соответствующих цветов.

Проверять работу контроллера лучше всего с помощью осциллографа. Тогда появиться возможность проверить как работу микросхем, так и транзисторов. Для проверки достаточно подать на контроллер питающее напряжение. RGB ленту подключать не обязательно. Далее с помощью ПДУ, направленного на сенсор последовательно нажать сначала на кнопку ON (включить), а затем W (белый). Таким образом, контроллер будет включен в режим свечения светодиодной ленты белым светом (будут светиться все три цвета).

Общий провод осциллографа подключается к +12 В, а щупом прикасаются последовательно к затворам каждого из транзисторов. На экране осциллографа должны наблюдаться прямоугольные импульсы размахом около 5 В. Если импульсов нет, то концом щупа прикасаются с другого конца токоограничительного резистора. Если и в этом случае импульсы не появились, то возможно вышла из строя микросхема или на нее не поступает цифровой сигнал с микросхемы сенсора. В случае неисправности микросхем, ремонт контроллера экономически не целесообразен.

В случае наличия сигналов с микросхемы нужно последовательно прикоснуться щупом к стокам транзисторов (местам пайки выходных RGB проводников). Если транзисторы исправны, то на экране осциллографа должны появиться прямоугольные импульсы размахом около 12 В, как на фотографии. Если импульсов нет, значит в обрыве переход транзистора исток-сток, если импульсы размахом всего 5 В, значит, имеет место пробоя между затвором и стоком, а вывод истока в обрыве. Неисправный транзистор подлежит замене.

В случае, если в светодиодном освещении не горит один или два цвета, то проверить ключевые транзисторы неработающих каналов можно и без осциллографа. Для этого нужно выходной провод отсутствующего цвета, и на котором присутствует цвет, поменять местами, перепаяв на плате. Например, лента не светит красным цветом, зеленый и синий цвета есть. Отпаиваете от платы красный провод и зеленый. Красный припаиваете на место зеленого, а зеленый на место красного. Включаете систему, если красный цвет появился, а зеленый нет, значит, точно не работает ключевой транзистор и его нужно заменить.

Полевой транзистор P3055LD в корпусе DPAK (ТО-252) и его аналоги часто применяются в материнских платах компьютеров. Для замены при ремонте контроллеров я использовал аналог транзистора P3055LD, транзисторы типа P3055LDG и PHD3355L выпаянные из неисправных материнских плат компьютеров.

Если лента погасла

Для начала необходимо определить вся ли светодиодная конструкция не горит, а затем проводить диагностику, делать выводы об объёме работ и браться за работу.

Давайте будем двигаться от общего к частному. Если она вся не включается, сперва нужно убедиться приходит ли напряжение к 12-ти вольтовому блоку питания. Схема подключения ленты изображена ниже, для наглядности.

Напряжение отсутствует – искать неисправность в розетке, проводке, сетевом кабеле.

Напряжение присутствует – поломки в низковольтных линиях. Для начала с помощью вольтметра определяем выходное напряжение блока питания. Если 12 вольт не обнаружено – значит нужно сдать его в ремонт, если неремонтопригоден – заменить.

Будьте внимательны ремонт блока питания может быть равен стоимости нового, этот вариант подойдёт к людям, которые разбираются в электронике и знают, как его починить, подробно останавливаться в рамках этой статьи не буду, т.к. это тема отдельного материала.

В случае, если блок питания исправно работает, выдавая своё напряжение – проблема с лентой или проводкой, ведущей к ней. Необходимо проверить соединение (пайку, коннектор) светодиодной системы, если схема собрана с их помощью, проблема наверняка окажется здесь. Бывают отдельные ситуации, когда повреждаются токоведущие части ленты, но это происходит редко.

Проверка и ремонт

Приступим к диагностике причин неисправности и их устранению, для этого нам понадобится:

  1. Мультиметр.
  2. Индикаторная отвертка (220V).
  3. Небольшой кусок заведомо исправной светодиодной ленты с подключенными к ней проводами.
  4. Паяльник, олово, флюс пассивный.
  5. Коннекторы для ленты.

Все методики ремонта и диагностики электрических цепей и схем заключаются в соблюдении двух прописных истин:

– Осмотр целостности всех узлов, соединений и агрегатов.

– Проверка питающих напряжений и их качества.

В зависимости от специфики вашей проблемы могут потребоваться дополнительные методы диагностики, такие как осциллографирование и т. п. Однако для проверки систем освещения и подсветки достаточно выше указанных.

Не горит

Если вы столкнулись с тем, что светодиодная лента перестала включаться – следуйте инструкции:

Проверка питающего напряжения.

Начните ремонт с проверки наличия напряжения на входе блока питания, для этого индикаторной отверткой проверьте наличие фазы в розетке где он подключен. Далее, если БП открытого типа с воздушным охлаждением можно проверить питание на входных клеммах. Более точно можно это определить с помощью мультимера, для этого включите режим измерения переменного напряжения (V~).

Проверка выходного напряжения.

Теперь следует определить: выдает ли блок питания, положенные ему 12 В? Для этого можно использовать небольшой отрезок светодиодной ленты, в качестве контрольной лампы. «Контрольки» активно применяются в ремонте электрических цепей 220 В и автоэлектрике, для проверки БП может быть использована лампочка от автомобиля, а вернее из его приборной панели. В первую очередь проверяют напряжение на выходных клеммах блока питания, следом на контактных площадках ленты. Каждый сегмент имеет 4 контакта – 2 на плюс и 2 на минус, проверять напряжение можно либо на одном из концов ленты, либо на конкретном потухшем участке. Лучше вы сможете оценить напряжение с помощью мультиметра в режиме измерения постоянного напряжения (V=).

Если напряжение от блока питания поступает на ленту, а она не горит – значит проблема в самой ленте, а вернее, в целостности проводников первого ее отрезного кусочка (обычно 3 светодиода).

Если проблема в блоке питания, а вы слабо понимаете в ремонте электроники – не отчаивайтесь, проблема может быть очевидной, например:

  1. Обрыв дорожки.
  2. Перегорел предохранитель.
  3. Пробило диодный мост.
  4. Явный выход из строя деталей.

Эти проблемы можно без труда определить визуально и устранить неполадку.

Если мигает

Случается, так, что светодиодная лента мерцает, при этом мерцание может быть:

  • Постоянным.
  • Периодическим.

При этом свет либо становиться тусклым, либо пропадает полностью.

Чтобы проверить и починить систему нужно для начала подключить тестер или контрольку к блоку питания, так вы убедитесь – исправен ли блок питания. Мерцание может происходить также из-за скачков сетевого напряжения или плохого контакта БП и Ленты. Если мерцает отдельный участок – очевидно проблема в светодиоде, он вышел из строя, или как говорят «горелый», отсюда происходит мерцание сегмента.

Мерцание может проявляться из-за неверного монтажа. Ее крайне нежелательно жестко сгибать под прямым углом и оборачивать закругления и трубы радиус которых менее 5 см – это создает слишком большую нагрузку для проводников на гибкой печатной плате. Первое время она может сохранять работоспособность, но так как проводящие дорожки повреждены, их сечение нарушено, что создает дополнительное сопротивление, нагрев и, как следствие, поломку.

Вы можете локализировать участком и заменить его, либо же заменить ленту целиком.

Если горит, но не полностью

Вы заметили отдельные участки, которые горят в пол накала или погасли совсем? Ничего страшного в этом нет, не нужно в таком случае заменять всю ленту. Как уже было сказано – это может быть следствием неправильного монтажа или локального перегрева, который, кстати, тоже может быть вызван по этой причине.

В таком ремонте есть некая трудность, когда лента проложена в пределах видимости. Чтобы незаметно устранить неполадку придется обрезать светильник до тех пор, пока вы не сможете скрыто выполнить подсоединение нового участка к вашей инсталляции своими руками. На помощь могут прийти коннекторы для стыкового соединения светодиодной ленты, однако действуйте по обстоятельствам и, если вы неуверены в своих навыках пайки, лучше используйте соединители. При подключении к влагозащищенной ленте предварительно удалите с ее поверхности силикон.

Этапы проверки работоспособности

Перед приобретением светодиодной ленты у всех покупателей возникает оправданное желание проверить её работоспособность. Для этого при себе нужно иметь батарейку, например «крону».

Проверка ленты с помощью кроны.

На полную яркость изделие не загорится. Для проверки длинного участка понадобится большой аккумулятор, например, который используется в источнике бесперебойного питания для компьютера. Он подойдёт, поскольку на выходах имеет 12 вольт. Один из лучших вариантов — автомобильный. Для проверки отдельных светодиодов используется мультиметр или батарейка на 3 вольта.

Видеопример ремонта LED-ленты на 220 вольт
