Принцип работы газоразрядной лампы
При проверке производительности лампы нужно соблюдать некоторые рекомендации:
- Не спешите вставлять новую модель на место испортившейся, нужно убедиться, что дроссель не замкнут, в противном случае могут сгореть сразу несколько деталей.
- Используйте при установке сначала диод с целыми спиралями, но не рабочую, в которой ранее мигал либо светился газ. Если спирали останутся в порядке, то можно устанавливать и вкручивать новую модель, если же сгорят, то стоит изменять сам дроссель.
- Если нужен дополнительный ремонт, то начинать нужно со стартера, который выходит из строя чаще других составных конструкции лампы.
- Что нужно помнить? Нужно знать, что проверить и стартер, и дроссель индивидуально без использования специализированных устройств – почти нереально.
Чем отличаются светодиодные светильники?
- Высокий показатель экономии энергии и электричества.
- Экологически чистые составляющие, не нуждаются в особой утилизации либо уходе.
- Срок эксплуатации при непрерывной работе равен 40–60 тысяч часов.
- Поток света нормализован во всём диапазоне питающегося напряжения от 170 до 264В, при этом показателей освещённости не меняется.
- Быстрое разогревание и включение.
- Не имеет в составе ртути.
- Нет пусковых токов.
- Хорошая цветопередача.
- Есть возможность самостоятельно регулировать мощность.
Газоразрядные лампы
В какой сфере применяется
Световые приборы имеют низкую цветопередачу, из-за этого их не устанавливают в домах, квартирах и офисах. Эти осветительные приборы предназначены для освещения улиц. Натриевые лампы высокого напряжения излучают яркий свет, повышают видимость на дорогах, особенно при снегопаде и сильном тумане.
Области применения лампы днат:

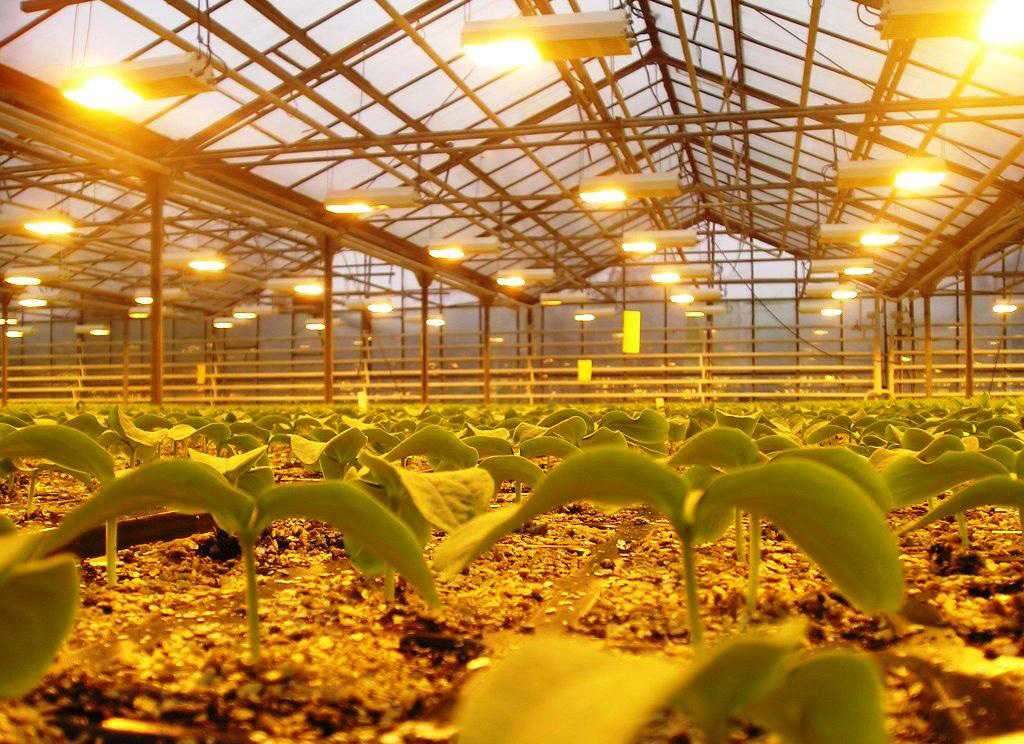

- В цветниках, теплицах и питомниках для растений;
- Автомобильных дорог, складов, улиц, больших территорий;
- На заводах, фабриках для освещения больших территорий с высокими потолками;
- В качестве подсветки архитектурных сооружений;
- Производственных помещений.
Системы освещения с использованием газорязрядных ламп зарекомендовали себя с хорошей стороны. Они устойчивы к разным погодным условиям, качественно и долго служат, имеют большую энергоэффективность.
Перед выбором источника света нужно определиться, что будет освещать, для какой функции приобретается. После нужно рассчитать мощность источника освещения.
Для освещения парников с большой площадью используют подсветку от 60 до 500 Ват. Несложным подсчетом лампа днат должна иметь мощность 100 – 250 Вт. Для теплицы достаточно 3-4 штук. Такое освещение ускоряет рост побегов. Растение не вытягивается и прорастает равномерно.
Если используется освещение для подсветки растений мощностью свыше 400 Ват, то источник света размещают в настоянии не менее 70 см от рассады. Если использовать лампу более мощной энергией, то она просто сожжет растение.
В уличное освещение устанавливают приборы от 70 до 200 Ват. Элементы комплекта подключения подбирают под выбранную мощность. Для светильников мощность 150 Ват подойдет лампа ДНаТ с идентичным значением. При установке светильников уличного освещения нужно использовать корпус с дополнительной защитой от неблагоприятных погодных условий.
Совсем недавно в мире появилось новое поколение натриевых лампочек. Они схожи с лампами накаливания. И их можно использовать в местах общего пользования. Агротехники советуют подсвечивать растения натриевыми лампами днат перед последней фазой роста саженцев. В усовершенствованной лампе днат, подстроенной под тепличное освещение добавили синее свечение (дополнительный спектр), что активизировало рост саженцев. Растения начали активный рост.
Для освещения дома лучше не использовать натриевые источники света, т. к. они могут нанести вред глазам человека.
Особенности строения
Натриевые газоразрядные лампы, используемые часто для наружного типа подсветки, приставляют собой современный источник света, который появился в результате попытки модернизации ламп накаливания. В качестве светящегося тела здесь используются пары натрия. Такие лампы еще имеют аббревиатуру ДНАТ, что расшифровывается как «Дуговая Натриевая Трубчатая Лампа».
Строение ДНАТ
Из-за того, что натриевые газоразрядные лампы для создания газового разряда используют пары натрия, то светильники, в которые они вкручиваются, светят ярко-оранжевым оттенком. Этот свет отлично смотрится в качестве уличного типа освещения. Поэтому в светильники наружного освещения улиц и дворов все чаще вставляют именно такие лампы, заменяя ими устаревшие ртутные газоразрядные источники света.
ДНАТ представляет собой эффективную разновидность источников света, поскольку в их характеристики входит высокая световая отдача. Натриевые лампы среди всех газоразрядных моделей характеризуются максимальными показателями светоотдачи, при этом качество светового потока со временем падает незначительно.
Натриевые лампы работают так:
внутри лампы имеют трубку — «горелку». Она изготовлена из алюминиевой керамики. Эта трубка заполняется разреженным газом (пары натрия, смешанные с ртутью);
- данная схема содержит пары ртути для того, чтобы ограничивать ток и используются как индуктивный балласт (электронный балласт);
- при прохождении электрического тока по лампочке, ее электрическая схема активируется и наблюдается создание электродуги между двух электродов. Между этими электродами в парообразном состоянии находится натрий.
Для зажигания холодной лампы ДНАТ напряжения сети будет недостаточно. В связи с этим натриевые лампочки принцип имеют определенный способ подключения. Для их подключения сегодня используют специальное импульсное зажигающее устройство (ИЗУ). Схема подключения будет рассмотрена ниже. ИЗУ, после подключения начинает генерировать импульсы напряжением. Эти импульсы могут достигать несколько тысяч вольт. При таком напряжении гарантированно возникнет электрическая дуга.
Свечение ДНАТ
Поскольку основной поток светового излучения генерируют ионы натрия, то натриевые лампы будут создавать световой поток характерного желтого цвета. Такой свет считается наиболее приемлемым для людей, так как он приближен к показателям естественного освещения.
Сразу же после возникновения и стабилизации дуги, такие лампы будут светить слабо, так как энергия станет расходоваться на нагревание горелки. По этой причине включенные светильники уличного типа вначале будут давать слабый свет, яркость которого будет нарастать по мере прогрева горелки. Примерно через 10 минут с начала работа осветительного прибора, яркость у натриевой лампы достигнет своего нормального уровня.
Виды ДНАТ
На сегодняшний день натриевые лампочки делятся на два принципиально различных подтипа:
лампы низкого давления или НЛНД. В характеристики данного вида этой продукции входят такие параметры, как высокий показатель надёжности, отличная светоотдача, эффективности потребления энергии. Поэтому уличные светильники очень часто оснащают именно НЛНД;
Внешний вид НЛНД
лампы высокого давления или НЛВД. Такая продукция стоит не дорого, но вот они редко используются как источник света для уличного типа освещения. Их наиболее часто применяют для подключения в светильники, предназначенные для подсветки спортивных сооружений, а также коммерческих или производственных помещений. Здесь обычно используются консольные светильники.
Внешний вид НЛВД
НЛВД имеют самый высокий КПД (примерно 30%). При этом они уступают НЛНД такие характеристики, как световая отдача срок службы.Таким образом, для организации уличного вида освещения вполне можно использовать натриевые лампочки низкого давления.
Типы натриевых ламп
ДНаТ – дуговая натриевая лампа трубчатая. ДНаС – дуговые натриевые в светорассеивающей колбе. В настоящее время уже не выпускаются. Предназначались для замены ДРЛ. Имели почти похожее строение с лампами ДРЛ, но применялись другие материал. ДНаМТ – дуговые натриевые матированные. Если честно, не знаю, и не задумывался, кому может потребоваться матовое покрытие лампы (именно поэтому еще ни разу не встречал ее в продаже), но существуют и такие. ДНаЗ – зеркальные. О них уже была речь выше. Встречаются редко и в основном больше подходят для аграрной отрасли.
В заключение хочется отметить включение этих ламп. К сожалению, замена лампы ДРЛ на ДНаТ просто поменяв лампу, невозможна. У них разные технологии поджига. Лампу ДНаТ требуется зажигать высоким напряжением (около 6000 вольт), в отличие от ДРЛ, которой хватает обычного сетевого напряжения.
Поэтому для ДНаТ используются специальные импульсные зажигающие устройства (ИЗУ).
Более того, для них желательно иметь балласт с пометкой, что он может использоваться для натриевых ламп. Существуют балласты как для ртутных, ртутных и натриевых и только натриевых ламп. Последние два вида для натриевых ламп подходят, первый нет
Опять же, для ламп ДРЛ не сильно важно, если вы используете более мощный балласт, к примеру на 400 ватт для лампы ДРЛ-250, то для натриевых ламп подобное вызовет сокращение срока службы. Если вы решите собирать схему сами, то учтите, что существует возможность поражения высоким напряжением от ИЗУ
Все провода (в отличие от ДРЛ, где провода от балласта до лампы может достигать 10 метров, а в некоторых случаях и более), кроме питающего схему, не должны превышать одного метра. Натриевые лампы так же, как и ДРЛ, довольно долго выходят на рабочий режим (до 10 минут), хотя процесс запуска «горячей» лампы происходит более быстро, нежели ДРЛ, но натриевую лампу, так же, не рекомендуется часто включать и выключать. Натриевая лампа более чувствительна к напряжению сети. При пониженном напряжении она может выключаться (гаснуть), при повышенном – сокращается срок службы. Ну вот, пожалуй, и хватит для знакомства с очередным изобретением человечества. Удачных вам творений!
Разница подключения 2-х и 3-х контактных ИЗУ
Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.
схема подключения с трехконтактным ИЗУ
схема подключения с двухконтактным ИЗУ
То есть, строго после балласта, вы должны завести в ИЗУ фазу, а в другую его клемму подать ноль
Не важно, откуда вы его возьмете, хоть непосредственно с самого патрона
Кстати, двухконтактные уже давно не рекомендуют к использованию и вот почему.
Процесс поджига связан с импульсом высокого напряжения (от 2-х до 5кВ). И этот импульс параллельно подается не только на лампу, но и на дроссель.
А это запросто может пробить изоляцию ПРА, если она на это не рассчитана.
Поэтому такое параллельное подключение чаще встречается в натриевых лампах низкого напряжения, либо в тех, где достаточно импульса зажигания не более 2кв.
Конденсатор подключается параллельно всей цепи. Просто один провод заводите на фазу автомата, другой на ноль.
Все что остается это протянуть кабель и расключить патрон.
От пускового устройства до самой лампы рекомендуемая длина кабеля – не более 1,5м.
Преимущества и недостатки
Со дня изобретения лампа ДНаТ по-прежнему остается одной из самых энергоэффективных и недорогих. Чем выше ее мощность, тем лучше светоотдача. Такие устройства обладают многими положительными характеристиками:
- даже при длительной эксплуатации поступает мощный световой поток;
- большой срок службы, превышающий в 2 раза альтернативные источники света (он составляет около 20000 часов);
- маленькие пусковые и рабочие токи, обеспечивающие хорошую экономию электроэнергии;
- применение в регионах с любым климатом;
- даже при низких температурах происходит 100% зажигание;
- КПД изделия довольно высокий и составляет порядка 30%.
Несмотря на перечисленные положительные характеристики, лампочки имеют свои минусы. Одним из них является длительный промежуток времени, необходимый для выхода на нормальный рабочий режим. Он составляет около 7 минут. Другой недостаток — слабая цветопередача. Поскольку горит в лампе ярко-оранжевый свет, то при этом все другие цвета искажаются и освещаются недостаточно хорошо. Все эти минусы приводят к ограничению использования натриевого устройства.
Как подключается
При подключении источника света необходимо обратиться к специалисту. Конечно можно разобраться самим при большом желании.
Для начала подготавливаем комплект: ИЗУ, лампочка, дроссель и конденсатор. Схема подключения изображена на коробке с комплектом. Либо нарисована на корпусе зажигающего устройства или балласта.
Для подключения лампы ДНаТ берут 2 – 3 контактный зажигающий прибор с тремя выводами. Устройство с конденсатором, которое идет в комплекте уменьшает нагрузку на провода. При использовании конденсатора провода не будут греться.
Подключение происходит по следующему плану:
- Для начала с помощью прибора проверяют гидроизоляцию конденсатора и балласта. Перед проверкой прибор включают на максимальное сопротивление. Этим проверят не пропускается где-либо ток;
- Комплект устанавливается в щитке для двух фаз. Для ламп ДНаТ мощность 300 Ват подойдет автомат-выключатель мощностью 5А. С помощью автомата включают и выключают осветительный прибор. Еще автомат защищает комплект от повреждений.
- Из щита выводя два провода с отрицательными зарядами. Первый провод подсоединяют к лампочке, второй крепят на клемму, расположенную на ИЗУ;
- Далее фазный кабель с автомата вставляют в контакт балласта. Кабель из выходного контакта подключают к другому зажиму на зажигательном устройстве;
- Провод идущий от ИЗУ крепят к патрону ламп ДНаТ.
- Проверяют на работоспособность.
Если в зажигательном устройстве два вывода, их подключают параллельно лампе. После дроссель заводят в ИЗУ, второй кабель подключают к клемме. Клемму можно протянуть от патрона.
с двухконтактными зажигательными приборами не применяют для мощных осветительных приборов. Во время запуска напряжение идет как на лампочку, так и на балласт. Гидроизоляция дросселя может повредиться. ИЗУ подключают к маломощным источникам не более 2 КВольт.
Конденсатор подключают параллельно всей цепочке. Один провод заводят на фазу автомата, а другой подсоединяют к нулевой фазе. Затем тянут провод и подключают его на патроне.
Виды газоразрядных ламп.
По давлению различают:
- ГРЛ низкого давления
- ГРЛ высокого давления
Газоразрядные лампы низкого давления.
Люминесцентные лампы (ЛЛ) – предназначены для освещения. Представляют собой трубку, покрытую изнутри люминофорным слоем. На электроды подается импульс высокого напряжения (обычно от шестисот вольт и выше). Электроды разогреваются, между ними возникает тлеющий разряд. Под воздействием разряда начинает излучать свет люминофор. То, что мы видим – это свечение люминофора, а не сам тлеющий разряд. Они работают при низком давлении.
Подробнее о люминесцентных лампах — тут
Компактные люминесцентные лампы (КЛЛ) принципиально ничем не отличаются от ЛЛ. Различие только в размерах, форме колбы. Плата с электроникой для запуска, как правило, встроена в сам цоколь. Все направлено на миниатюризацию.
Подробнее об устройстве КЛЛ — тут
Лампы подсветки дисплеев также не имеют принципиальных отличий. Питаются от инвертора.
Индукционные лампы. Этот тип осветителя не имеет никаких электродов в свое колбе. Колба традиционно заполнена инертным газом (аргон) и парами ртути, а стенки покрыты слоем люминофора. Ионизация газа происходит под действие высокочастотного (от 25 кГц) переменного магнитного поля. Сам генератор и колба с газом могут составлять одно целое устройство, но есть и варианты разнесённого изготовления.
Газоразрядные лампы высокого давления.
Существуют и приборы высокого давления. Давление внутри колбы превышает атмосферное.

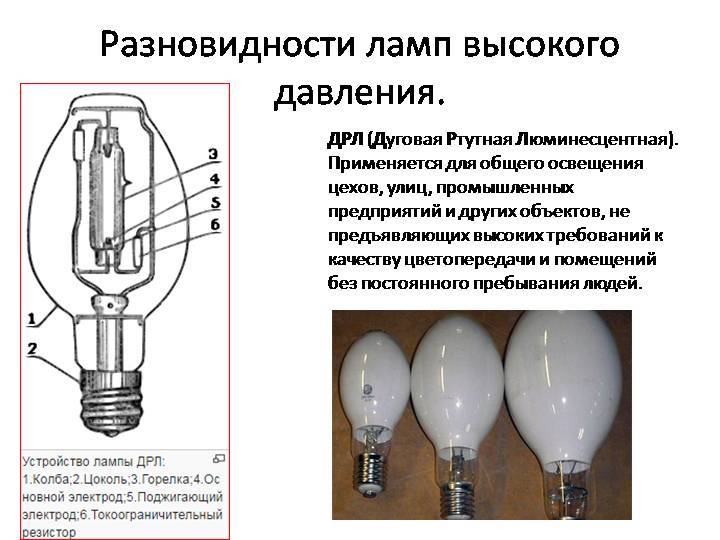

Дуговые ртутные лампы (сокращенно ДРЛ) ранее применялись для наружного уличного освещения. В настоящее время применяются все реже. На смену им приходят металлогалогеновые и натриевые источники света. Причина – низкая эффективность.
Внешний вид лампы ДРЛ
Дуговые ртутные лампы с йодидами (ДРИ) содержат горелку в виде трубки из плавленого кварцевого стекла. В ней находятся электроды. Сама горелка наполнена аргоном – инертным газом с примесями ртути и йодидов редкоземельных металлов. Может содержать цезий. Сама горелка размещена внутри колбы из жаропрочного стекла. Из колбы выкачан воздух, практически горелка находится в вакууме. Более современные оснащаются горелкой из керамики – она не темнеет. Применяются для освещения больших площадей. Типичные мощности от 250 до 3500 Вт.
Дуговые натриевые трубчатые лампы (ДНаТ) имеют вдвое большую светоотдачу в сравнении с ДРЛ при тех же потребляемых мощностях. Эта разновидность предназначена для уличного освещения. Горелка содержит инертный газ – ксенон и пары ртути и натрия. Эту лампу можно сразу узнать по свечению – свет имеет оранжево-желтый или золотистый оттенок. Отличаются довольно большим временем перехода в выключенное состояние (около 10 минут).
Дуговые ксеноновые трубчатые источники света характеризуются белым ярким светом, спектрально близким к дневному. Мощность лам может достигать 18 кВт. Современные варианты выполнены из кварцевого стекла. Давление может достигать 25 Атм. Электроды изготавливаются из вольфрама, легированного торием. Иногда применяется сапфировое стекло. Такое решение обеспечивает преобладание ультрафиолета в спектре.
Световой поток создается плазмой около отрицательного электрода. Если в состав паров входит ртуть, то свечение возникает возле анода и катода. К этому типу относят и вспышки. Типичный пример – ИФК-120. Их можно опознать по дополнительному третьему электроду. Благодаря своему спектру они отлично подходят для фотодела.
Металлогалогенные газоразрядные лампы (МГЛ) характеризуются компактностью, мощностью и эффективностью. Зачастую применяются в осветительных приборах. Конструктивно представляют собой горелку, помещенную в вакуумную колбу. Горелка изготовлена из керамики, либо кварцевого стекла и заполнена парами ртути и галогенидами металлов. Это необходимо для корректировки спектра. Свет излучается плазмой между электродами в горелке. Мощность может достигать 3.5 кВт. В зависимости от примесей в парах ртути возможен разный цвет светового потока. Обладают хорошей светоотдачей. Сроком эксплуатации может достигать 12 тысяч часов. При этом имеет хорошую цветопередачу. Долго выходит на рабочий режим – около 10 минут.
Утилизация
Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости
Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу
Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.
Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.
В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.
Если их применять для освещения в комнатах, то цвета будут практически не различимы.
В лампах высокого давления спектр более разнообразный.
В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.
В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.
Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.
Схема эта зачастую изображена непосредственно на корпусе.
Вот ее более развернутый рисунок.
На ней нарисованы:
сам дроссель (баласт), на который подается фаза
далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ
Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.
ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!
А сама горелка в процессе работы разогревается до 1300 градусов.
Только после ИЗУ, подключается сама газоразрядная лампа.
Эта же схема подключения может быть изображена на стенках зажигающего устройства.
Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.
Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.
Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.
Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:
Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).
Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.
Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.
Зато вы уберете лишние потери на нагрев проводов и железа.
Вот собранный своими руками компактный щиток, согласно схемы подключения.
Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.
Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус. Нет ли пробоя на корпус
Нет ли пробоя на корпус
Нет ли пробоя на корпус.
Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.
Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.
Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.
С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному “N” на пусковом устройстве.
Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.
А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.
После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.
Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.
Преимущества и недостатки
Достоинства натриевых ламп:
- Минимальное потребление электроэнергии, экономичность.
- Хорошая светоотдача.
- Рабочая температура колеблется в широком диапазоне от -60 до +40 градусов по Цельсию.
- Наличие теплового излучения.
- Высокий КПД.
- Длительный эксплуатационный срок.
- Световой поток даже спустя время не изменяется.
Среди недостатков можно выделить:
- Зажигание устройства и стабилизация свечения занимает 5-7 минут.
- Цветовой диапазон к окончанию эксплуатационного срока может изменяться.
- При аномально низких температурах эффективность свечения падает.
- Лампы, содержащие в своем составе ртуть, нельзя отнеси к безопасным.
Какие лампы используются в уличных фонарях
Нормы освещения улиц Созданы также нормы расположения фонарей. В соответствии с ними определяется расстояние между столбами, удаленность от тротуара и прочее. Обзор существующих видов Вариантов уличных ламп сегодня представлено довольно много. Чтобы разобраться, какой из них подходит, необходимо изучить особенности, недостатки и достоинства каждого исполнения: Источники света с нитью накаливания.
Для установки ДРЛ и натриевых ламп нужен фонарный корпус и усиленный кронштейн, тогда как светодиодные прожекторы могут быть легко закреплены почти на любой поверхности или конструкции. Уличный фонарь с газоразрядной лампой. Удобство пользования светодиодными фонарями во многом обусловлено их низким потреблением энергии. Требуется меньше затрат на устройство питающей электросети, а в ряде случаев LED-освещение может и вовсе быть автономным: суточная потребность в электроэнергии обеспечивается всего двумя-тремя фотоэлементами. Автономное светодиодное уличное освещение. Параметры света разных источников.
Какие лампы используются в уличных фонарях Какие лампы используются в уличных фонарях Уличное освещение — задача не только муниципалитетов. Правильно организованное освещение — залог безопасности, а потому требует особого внимания. Так как освещать нужно большую территорию, используются особые лампы. Они способны охватить большую площадь, а также устойчивы перед природными воздействиями. Сегодня мы расскажем о том, какие лампы используются в фонарях на улице. Какой должна быть лампа для фонаря К уличной лампе предъявляется не меньше требований, чем к освещению в закрытом помещении. Самая частая проблема тех, кто обслуживает фонари — их быстрый выход из строя
Поэтому важно, чтобы лампа для уличного освещения была долговечной
Благодаря техническому прогрессу искусственное освещение проникло не только в наши дома, но и за их пределы
Основные требования к освещению улицы Важно понимать, что наружное освещение совершенно отличается от внутреннего, в первую очередь дизайном. Технические данные и, конечно же, способ монтажа у них также различны
Выбирая лампы уличного освещения, следует учитывать совершенно другие приоритеты. В данном случае гораздо важнее мощность или светоотдача прибора. Тонкости выбора Выбирая фонари для улицы, нужно учитывать такие критерии: особенности климата; влияние внешней среды на прибор; интенсивность движения на освещаемой территории; особенность установки прибора; нужную яркость на освещаемой местности
Поскольку на лампы для уличного освещения постоянно воздействуют внешние факторы, такие как перепады температур, осадки, влага, фонари должны обладать хорошей изоляцией, поэтому необходимо обращать внимание на степень защиты IP
Схема подключения лампы ДРЛ через дроссель
Существует множество объектов, где требуются приборы освещения с высокой мощностью свечения. Одновременно они должны быть экономичными, обладать продолжительным сроком эксплуатации. Этим требованиям в полной мере соответствуют лампы ДРЛ. Мощность ламп ДРЛ находится в пределах 50-2000 Вт, для их работы необходима однофазная сеть на 220 В и частотой 50 Гц.
Важнейшей деталью ДРЛ является дроссель, без которого они просто не смогут работать. Дело в том, что в процессе запуска и последующей работы, данные осветительные приборы попадают под влияние непостоянных пусковых токов и сопротивлений. Поэтому для ограничения рабочего тока, осуществляется подключение ДРЛ через дроссель, представляющий собой разнородный балласт в виде катушек индуктивности. В момент запуска они обладают высоким сопротивлением. При разжигании лампы в газовой среде наступает электрический пробой, приводящий к возникновению дугового разряда.
В процессе зажигания лампы, ионизированный газ под действием дугового разряда теряет свое сопротивление во много раз. По этой причине происходит возрастание тока с одновременным выделением тепла. Если величину тока не ограничить, под его действием мгновенно возникнет перегретая газовая среда. Внутренние детали окажутся поврежденными, и осветительный прибор полностью выйдет из строя. Для предотвращения негативных последствий используется схема подключения лампы ДРЛ вместе с дросселем, создающим необходимое сопротивление.
Подключение лампы ДРЛ через дроссель, подключается последовательно с лампой. Его реактивное сопротивление тесно связано с параметрами катушки индуктивности. То есть, 1 генри индуктивности способен пропустить 1 А тока при напряжении 1 В. Основными характеристиками катушки являются площадь сечения медного проводника и количество его витков, а также материал сердечника и поперечное сечение магнитопровода. Большое значение имеет величина электромагнитного насыщения.
Следует учитывать, что катушка индуктивности обладает и активным сопротивлением. Это необходимо учитывать при расчетах балласта к каждому типу лампочек ДРЛ, поскольку от мощности светильника будут зависеть размеры самого дросселя. Для более правильного подключения дросселя к ДРЛ, следует рассмотреть простейшую схему, обеспечивающую появление тлеющего разряда и его дальнейший переход в электрическую дугу. Такое подключение дает возможность с помощью индуктивности дросселя ограничить рабочий ток в светильнике до нужного значения. В этом случае гарантируется продолжительная устойчивая работа лампы, без их-либо сбоев.
Подобная схема включения лампы ДРЛ считается наиболее простой. В ее состав входит сама лампа и дроссель, соединенные последовательно между собой. Получившаяся цепь подключается к электрической сети 220 В со стандартной частотой 50 Гц. Таким образом, светильники ДРЛ могут без проблем использоваться и в домашних условиях. Дроссель для ламп ДРЛ в данной схеме выполняет функции стабилизатора и корректировщика работы. Его использование позволяет точно ответить на вопрос, почему моргают лампы ДРЛ без дросселя, поскольку именно этот прибор обеспечивает ровный и устойчивый свет. Без него невозможно нормальное подключение и запуск рабочего процесса.
Подключение лампы ДНаТ от дросселя ДРЛ
Однако, хоть мощности могут быть и одинаковы, но из-за разного рабочего напряжения на лампах, баласт ДНаТ и ДРЛ будет выдавать разные рабочие токи выхода.
1 of 2
И это напрямую будет сокращать срок службы светильника (при превышении тока), либо наоборот не даст ему выйти на расчетный поток свечения (при меньшем токе).

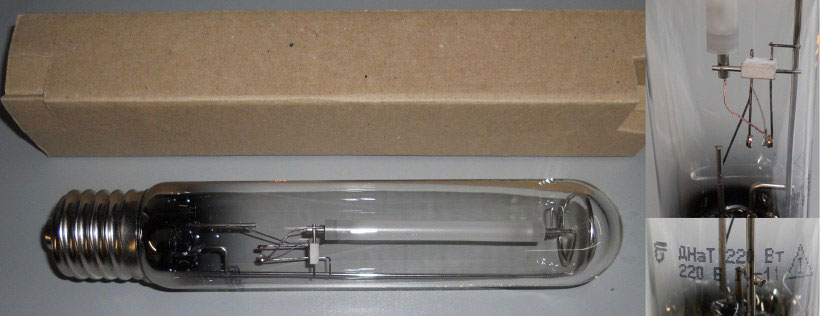

Есть натриевые лампы со встроенными ИЗУ. Некоторые их ошибочно считают универсальными, и используют напрямую под замену, например в светильниках с ДРЛ 250Вт.
С одной стороны сплошная выгода. Получается, что при меньшей мощности 220Вт вместо 250Вт, можно легко получить гораздо больший световой поток.
световой поток ДРЛ 250Вт – 13000Лм
световой поток такой ДНаТ 220Вт – 18000Лм
Никаких переделок схем, просто меняете лампочки и получаете больше света на несколько тысяч люмен. Однако и такие модели нужно применять с балластами рассчитанными именно для натриевых ламп.
Иначе это будет сказываться на сроках службы светильника.
