Насосы для повышения давления воды: виды, как выбрать, схема монтажа

Правила подбора мощности насоса – технические характеристики их значение

Основным фактором, влияющим на выбор устройства для подачи воды и поддержания нормального давления в системе, является характер точки водозабора:

Самовсасывающий агрегат применяется в условиях, когда точка забора воды располагается ниже уровня установки агрегата. Конструктивно они устроены таким образом, что способны самостоятельно всасывать воду на расстоянии до 8 метров в глубину.

Чем меньше расстояние от воды до помпы, тем эффективнее он забирает воду, поэтому место установки должно быть по возможности максимально приближено к источнику.

Нормально всасывающие агрегаты устанавливаются в системе водопровода и поддерживают давление в нем, при этом источник водозабора, как правило, располагается выше самого агрегата. Это может быть вводная труба или емкость для накопления воды.

Отдельной линейкой выпускаются циркуляционные устройства, предназначенные для обеспечения ускоренного оборота теплоносителя в системах отопления. Они оснащаются термодатчиком для возможности автоматической регулировки скорости потока. Местом их установки является обратная труба отопительного контура.

Колодезные насосные приспособления используются для подачи воды и поддержания давления из больших емкостей и колодцев. Конструкция такого устройства обеспечивает практически полную бесшумность при работе. Не допускается засасывание воздуха при снижении уровня воды. Гарантированно это не произойдет, если агрегат снабжен устройством для автоматического отключения при критично низком уровне жидкости.
Скважинные насосы погружные предназначены для установки в условиях стесненных размеров, определяемых диаметром обсадной трубы водозабора. Поэтому их диаметр невелик, а производительность достаточно высокая, чтобы обеспечить все потребности потребителей.

Как выбрать насос с учетом гидравлических характеристик

Основными показателями при выборе являются следующие показатели:

Q – производительность устройства, измеряемая в метрах кубических за единицу времени – м3/час;
Н – величина напора – высота столба воды, измеряемая в метрах.

Двумя этими показателями определяется рабочая характеристика устройства. Они взаимозависимы, при изменении любой из них соответственно изменяется и вторая.

Рекомендуемая величина показателя производительности:

Для загородного дома для 4-х человек она составляет 1-2 кубометра в час.
При использовании воды для орошения участка – 2-3 кубометра в час.

Показатель напора, необходимого для водопроводной сети можно с достаточной точностью определить из соотношения:

Используя выбранные показатели и проведенный расчет можно выбрать устройство, соответствующее требованиям конкретной водопроводной сети.

Давление выбранной насосной установки должно обеспечивать выполнение им следующих функций:

Подъем водяного столба от точки всасывания на необходимую высоту.
Преодоление гидравлического сопротивления трубопровода, включающего собственно трубы, фурнитуру, измерительные приборы и регулирующую аппаратуру.
Получение нужного давления в конечной точке потребления. Для этого к полученному расчетному результату нужно заложить запас, добавив еще 10-12 метров.

Характеристика, указывающая высоту столба, является паспортным параметром и всегда указывается в сопроводительной технической документации.

Смотреть видео

Все про насосы Как выбрать насос и какие бывают насосы.

Watch this video on YouTube

Выбор повышающего давление насоса с учетом технических характеристик

Насосные станции бытового назначения применяются для организации водообеспечения частных строений. Такие агрегаты способны производить водозабор из различных источников – ёмкостей, колодцев, скважинных водозаборов или природных водоемов. Из положительных сторон использования такого устройства можно отметить следующие:

Системы поддерживают одинаковое давление в трубной разводке, что разрешает эксплуатацию в доме различной бытовой техники и сантехнического оборудования.
Отсутствует необходимость в регулярном контроле над станцией – встроенная автоматика обеспечивает функционирование устройства в течение длительного времени.

Бытовые насосы требовательны к устойчивому электропитанию.

Основными узлами такого устройства являются:

гидроаккумулятор;
насос поверхностного расположения или погружаемый;
реле для контролирования давления;
клапан обратного хода жидкости на водозаборнике;
устройство электропитания и регулировки.

Гидроаккумулятор это сосуд в виде цилиндра, разделяемый внутри гибкой перегородкой. В процессе производства в одно отделение закачивается газ под установленным давлением.

Вода в трубную разводку попадает через аккумулятор, в это время насосная установка постоянно нагнетает жидкость, воздействующую на гибкую вставку. При достижении установленного значения, мембрана воздействует на реле контроля давления, подкачка прекращается.

Когда открывается один или несколько кранов, давление в сосуде снижается и снова производится подкачка воды насосом.

Именно этот агрегат является основным узлом станции и от его характеристик во многом зависит работа всей установки.

Смотреть видео

Повышение давление воды в квартире и доме с помощью насоса

Насосы, повышающие давление в водопроводе

В состоянии поставки автоматические станции оснащаются наружными насосами. Их устанавливают на металлическом основании – раме вместе с гидроаккумуляторами и управляющими блоками. К входящему отверстию насоса подсоединяется водозаборная труба, погружаемая внутрь обсадной, в зев криницы или иного водозабора.

Система с водозаборной трубой позволяет устанавливать такое устройство на скважинах с узкой обсадной трубой.

По конструкции помпы бывают вихревого или центробежного действия. Первые создают всасывание воды за счет вращение ротора с лопастями, расположенного непосредственно в корпусе.

Работают они практически бесшумно, чем определяется их основное применение в качестве насоса для увеличения давления в водопроводе, встраиваемого в трубную разводку внутри дома.

Помпы центробежного действия производят при работе сильный шум, но они способны выкачивать воду из глубинных водоносов. Кроме того, они работоспособны и при отрицательных температурах, поэтому их устанавливают либо в отдельно расположенных строениях, либо в скважинном кессоне.

Устройство гидроаккумулятора, характеристики

Как уже упоминалось выше, водоснабжение дома при использовании насосных станций, производится опосредовано через гидроаккумулятор. Такое устройство выравнивает давление в системе и предохраняет ее от гидравлических ударов при включении подкачки.

Смотреть видео

Как устроен гидроаккумулятор

Важным показателем для аккумулятора является его емкость. Чем она больше, тем реже включается насос станции, что увеличивает срок его службы и позволяет экономить электроэнергию.

Как правильно установить насос для повышения напора воды

Подключение циркуляционного повышающего аппарата и подготовка к работе более сложных по конструкции нагнетающих устройств, укомплектованных гидроаккумулятором, существенно отличаются.

Подключение циркуляционного повышающего нагнетателя

Монтаж циркуляционного агрегата для повышения давления воды в многоэтажном доме производится в следующем порядке:

Болгаркой или специальным приспособлением для пластиковых труб на входной магистрали вырезается отрезок трубы, соответствующий установочному размеру устройства;
В соответствии с материалом трубопровода, монтируется соединительная арматура. Если используются металлические трубы, применяется, либо сварное соединение, либо резьбовые сгоны, если трубы пластиковые, используется специальный паяльник;
С помощью гаек, имеющихся в комплекте поставки, изделие монтируется в магистраль.

Монтаж всасывающего насосного модуля с гидроаккумулятором гораздо более трудоемкий процесс. Для начала, перечислим основные модули, имеющиеся в типовой нагнетающей системе:

Самовсасывающий модуль;
Аккумулирующая емкость;
Автоматическая система контроля;
Фильтр первичной очистки, предотвращающий попадание в систему различных абразивных мелкодисперсных загрязнителей;
Сантехническая арматура, трубопроводы и гибкие шланги.

Для предотвращения оттока воды из корпуса насоса при выключении электропитания, перед впускным патрубком предусматривается возможность монтажа запорного клапана. В многоэтажках в качестве источника воды выступает подающая магистраль, в частном секторе это чаще всего собственная скважина или колодец.

Методика подключения нагнетающей установки в частном секторе

Монтировать установку следует в непосредственной близости от места водозабора;
Температура в месте установки не должна опускаться ниже +5 С;
Не допускается соприкосновение модулей установки со стенами;
Место установки должно обеспечивать возможность технического обслуживания и ремонта агрегатов.

Существует несколько наиболее распространенных вариантов установки насосной станции с гидроаккумулятором:

Непосредственно в доме;
В подвальном помещении или цокольном этаже;
В колодце;
В кессоне;
В специальной утепленной постройке.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбор установки зависит, прежде всего, от планировки участка и особенностей постройки. После выбора места установки приступают к монтажу станции, который состоит из следующих основных этапов:

Подготовительные мероприятия, которые включают в себя:

a) Устройство площадки под установку оборудования. Фундамент должен быть прочным и обеспечивать надежное крепление аппарата;

b) Копку траншей под укладку трубопроводов;

c) Обеспечение электропитания

2. Монтаж водозаборной системы. В зависимости от модификации применяемого насоса различают:

a) Стандартную схему, с поверхностным насосным агрегатом и встраиваемым эжектором. В этом случае конструкция представляет собой полипропиленовую трубу, с подсоединенным через специальную муфту обратным клапаном с вмонтированным фильтром грубой очистки;

b) Использование внешнего эжектора. При такой конструкции обратный клапан с фильтром грубой очистки устанавливается на входной патрубок эжектора;

c) С погружным насосом, укомплектованным сетчатым фильтром. В этом случае достаточно присоединить обратный клапан и подающий трубопровод.

3. Установка поверхностных модулей. На этом этапе следует помнить, что подключение каждого последующего элемента следует производить с использованием шаровых кранов и обратных клапанов. Такая конструкция обеспечит возможность обслуживания и ремонта отдельных модулей насоса, не прибегая к сливу воды из всей магистрали;

4. Первичный пуск станции производится после заполнения водой через специальную горловину, находящуюся на верхней панели рабочей камеры.

https://youtube.com/watch?v=5c39kXyw3uM

Перед запуском любого повышающего генератора следует убедиться в наличии и исправности заземления!

Устройство и принцип функционирования бустерного насоса

Такой насос не только повышает давление воды, но во многих случаях улучшает равномерность скорости потока. Бустерный насос работает так же, как вентилятор. У вентилятора имеются лопасти, которые вращаются, чтобы увеличить движение воздуха, а насос для повышения давления воды снабжён расположенной внутри корпуса крыльчаткой, которая точно так же увеличивает поток и давление воды.

Компоненты

Большинство насосов, повышающих давление воды, независимо от производителя содержат одни и те же основные узлы:

Электродвигатель.
Преобразователь напряжения (опционно).
Рабочие лопасти.
Узлы управления параметрами водного потока.
Датчики давления или расхода (иногда предусматривается и дополнительная гидроавтоматика).

Перемещение воды производится приводной крыльчаткой, вращающейся в подшипниках корпуса. Параметры её вращения настраиваются заранее, с применением встроенной системы управления.

Схема встраивания бустерного насоса в систему водоснабжения

Все повышающие давление воды насосы — центробежного типа, но различаются способом всасывания и передачи водного потока. В некоторых моделях используется вращающиеся лопасти, в других — колеблющаяся диафрагма. Насосы с колеблющимися диафрагмами перемещают воду с помощью пары подвижных пластин, причём на одной имеются выступы, а на другой — углубления. Когда пластины соединяются, выступы сжимаются, вытесняя воду в трубопровод. Всасывание воды происходит во время обратного цикла, когда пластины разжимаются.

Некоторые конструкции насосов, например, от торговой марки Davey, снабжаются сенсорным устройством, которое обеспечивает более точную настройку уровня давления.

В результате повышения давления воды её скорость перемещения по трубам увеличивается.

Наибольший расход воды соответствует минимуму её давления (см. усреднённую диаграмму, приведенную далее в разделе «Выбор типоразмера бустерного насоса»). Поэтому, если насос установлен в домашнем водопроводе, где вода идёт вверх по трубам, скорость потока будет меньше, а результирующее давление — выше.

Применение

Как уже было указано, бустерные насосы увеличивают расход воды в системах водоснабжения частного дома при её перекачке из источника стационарного водоснабжения или бака. Однако сферы использования такого насоса гораздо шире:

Например, в системе сбора дождевой воды воду часто собирают в специально установленный резервуар. Чтобы использовать такую воду для смыва туалетов, её необходимо откачивать из бака, для чего вполне можно применить бустерный насос;
Иногда пользователи колодезной воды хотят увеличить её приток из скважины с низким коэффициентом извлечения. Используя гидроусилитель давления, можно подать воду из резервуара, одновременно повысив её давление;
На приусадебных участках со сложным рельефом местности, бустерные насосы успешно используют для полива огородных растений.

Возможности техники расширяются при установке дополнительных узлов. Так, подкачивающий насос, оборудованный расширительным баком-аккумулятором, предоставляет воде дополнительное пространство. Этим предотвращается циклическое включение и выключение бустерного насоса всякий раз, когда открывается кран или включается душ.

Насосы, оснащённые обычным реле расхода, при запуске могут действовать нестабильно. Небольшой расширительный бачок предотвратит такие колебания.

Бак большего размера вмещает объём воды, которая выкачивается из резервуара ещё до того, как насос снова включится. Поэтому увеличение размеров бака может обеспечить нужное количество воды и сократить продолжительность циклов между перекачками.

Понятие насоса для повышения давления

Нормализация работы автономной системы водоснабжения занимает очень много времени

Хотя многие считают, что для этого достаточно сделать скважину и монтировать в нее насос, но важно знать, что температура воды очень низкая, поэтому ее приходиться хранить в емкости, а из-за этого может упасть давление напора. Для выхода из данной ситуации, и был изобретен проточный механизм для повышения давления. Их прямое назначение заключается в полной оптимизации уровня давления в водной системе снабжения в доме или квартире. Самый высокий спрос они имеют на индивидуальных участках

Иногда такие насосы устанавливаются для поддержания технических требований приборов

Их прямое назначение заключается в полной оптимизации уровня давления в водной системе снабжения в доме или квартире. Самый высокий спрос они имеют на индивидуальных участках. Иногда такие насосы устанавливаются для поддержания технических требований приборов.

Производители насосных станций

Среди большого выбора насосного оборудования российские потребители в большей степени доверяют:

итальянским установкам Marina, Pedrollo;

немецким маркам Karcher, Wilo;

российским агрегатам Джилекс.

Мощные итальянские насосные станции Marina рассчитаны на подъем воды с глубины до 25 м. Чугунный корпус позволяет эксплуатировать оборудование в любых условиях. Автоматический режим работы станции обеспечивает постоянный уровень давления в системе водоснабжения.

Производительность установки 2400 л/ч при мощности 1,1 кВт подойдет для снабжения питьевой водой и полива участка.

Бытовая станция Pedrollo надежная и производительная техника. Установка качает воду с глубины 9 — 30 м. Относительно небольшое потребление электроэнергии и производительность от 2400 до 9600 л/ч, создают условия для обеспечения системы водоснабжения частного дома, коттеджа, дачи.

Варианты емкостей от 24 до 60 л рассчитаны на различное количество расхода воды. Мощность агрегата 0.85 – 1,3 кВт

Немецкие насосные станции от Karcher, это качественное оборудование для организации водоснабжения загородного дома, коттеджа или дачи. Работа установки в автоматическом режиме не требует дополнительного обслуживания. Комплектация предусматривает электрооборудование с пониженным энергопотреблением.

Накопительные бачки емкостью 18 – 40 л выполняются из стали. Установка мощностью 0,95 кВт рассчитана на производительность 3800 л/ч.

Компания Wilo более века производит насосное оборудование. Высокое качество изделий достигается применением передовых технологий. Бытовые насосные станции этой марки относятся к самым востребованным среди потребителей.

Отмечается:

бесперебойная работа;
надежность;
простота использования.

Установка имеет защиту от сухого хода, перегрева, образования конденсата. Станции выпускаются мощностью от 0,55 кВт до 1,6 кВт. Можно подобрать агрегаты с объемом накопительного бачка от 8 л до 60 л. Продукция полностью укомплектована и готова к применению.

Насосные станции Джилекс (Россия) наиболее приближены к условиям применения для российского потребителя. Устройство имеет автоматическое управление, поддерживающее в системе необходимое давление.

Различные агрегаты производительностью от 2700 л/ч до 4200 л/ч и мощностью 0,50 – 1,1 кВт выпускаются для российского рынка. Объем накопительного бачка может быть от 24 л до 50 л.

Корпус выполняется из пластика или углеродистой стали, в зависимости от модели. Давление в системе проверяется по предусмотренному для этого манометру. Продукция Джилекс надежна и проста в применении.

Особенности монтажа устройства для давления в водопроводе

Место установки повышающего напор оборудования зависит от конкретной ситуации. Чтобы обеспечить нормальную работу смесителя и душевой лейки, достаточно вмонтировать его на выходе из накопительного бака. Для более требовательных к давлению устройств (стиральная и посудомоечная машина, водонагреватель), то насос лучше установить перед ними.

Однако монтаж сразу нескольких насосов малой мощности— не лучший вариант. В этом случае стоит установить более мощные модели, способные стабилизировать напор при большом расходе.

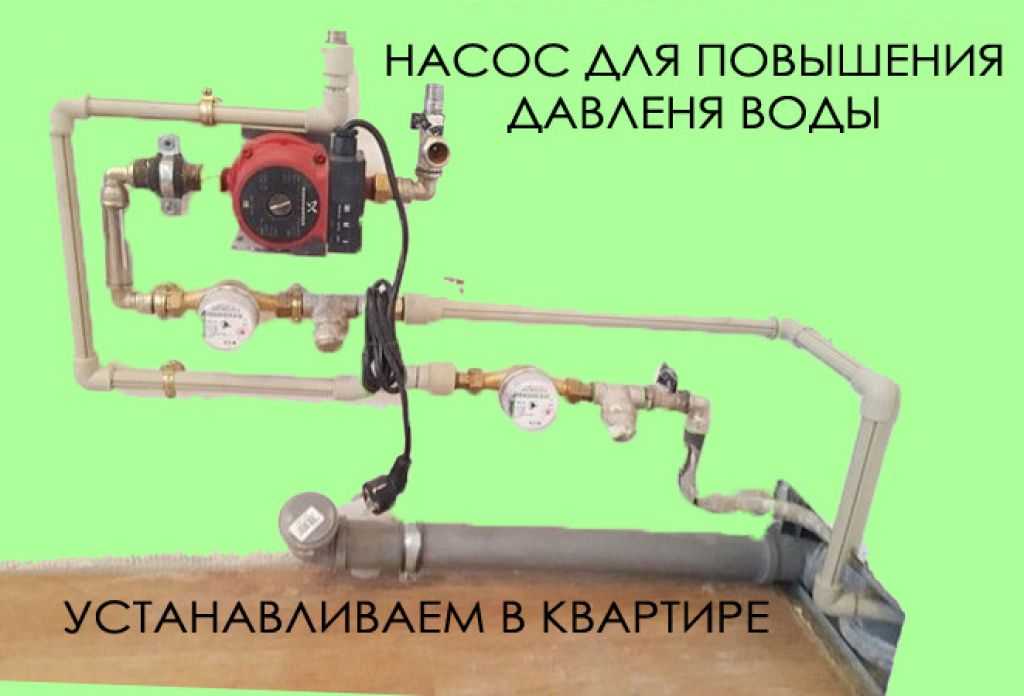

Установка насоса для повышения давления в водопроводе квартиры или частного дома выполняют в такой последовательности:

Сначала размечают трубу, на которой будет установлено оборудование, учитывая длину устройства и фитингов.
Затем в помещении перекрывается водоснабжение.
После этого, в отмеченных местах трубу обрезают.
На концах трубопровода нарезается внешняя резьба.
Затем на трубу монтируют переходники с внутренней резьбой.
В установленные переходники вкручивают фитинги из комплекта с насосом

Для лучшей герметизации намотайте на резьбу ФУМ-ленту.
Монтируется повысительный прибор, при этом необходимо соблюдать указания стрелки на корпусе прибора, показывающей направление потока воды.
После этого от электрощита к прибору нужно протянуть трехжильный кабель и, желательно, сделать отдельную розетку, а устройство подключать лучше через отдельный УЗО.
Затем насос нужно включить и проверить его работу, обращая внимание на отсутствии протечек в местах соединения. Если нужно, подтяните крепления фитингов.. Грамотный монтаж прибора обеспечит потребности в воде на многие годы

Придерживайтесь следующих рекомендаций в процессе установки оборудования:

Грамотный монтаж прибора обеспечит потребности в воде на многие годы. Придерживайтесь следующих рекомендаций в процессе установки оборудования:

чтобы насос проработал дольше, лучше на входе в него установить механический фильтр. Так вы сможете обезопасить прибор от попадания в него нежелательных частиц;
агрегат лучше монтировать в сухом и отапливаемом помещении, так как низкие температуры могут заморозить жидкость в аппарате, что выведет его из строя;
вибрация от работы оборудования, со временем, может разболтать крепления, провоцируя течь, поэтому иногда нужно проверять соединения на герметичность.

Правильно подобранный и правильно установленный прибор сможет решить проблему слабого напора в водопроводе.

Схема подключения – рекомендации

Определяя место для оптимального расположения насоса, руководствуется следующими соображениями:

Для корректной работы бытовой техники в виде бойлера, стиральной или посудомоечной машины насос размещают непосредственно перед ними.
Если в доме имеется накопительный бак, расположенный на чердаке, подкачку ставят на его выходе.
Как и при установке циркуляционных агрегатов, в случае выхода электронасоса из строя или снятия его для ремонтно-профилактических работ, предусматривают размещение параллельно ему байпаса с запирающим шаровым краном.
При установке насоса в многоквартирных домах велика вероятность оставить жильцов по стояку без воды, резко увеличивая объем ее потребления при включении подкачки. В данной ситуации следует предусмотреть размещение в квартире накопительных емкостей, которые практичнее подвешивать к потолку.
Многие при установке более мощных агрегатов в линию не получают желаемый результат, указанный в паспортных данных. Не зная законов гидродинамики, они не учитывают возросших гидравлических потерь в трубопроводе при увеличении объемов прокачиваемой жидкости – для их уменьшения необходимо менять трубы на больший диаметр.

Рис. 14 Установка насосов подкачки во внутренний водопровод

Повысительные электронасосы обычно устанавливают в квартирах или частных домах при пользовании коммунальными водопроводными сетями, службы которых не выполняют свои обязательства по созданию рабочего давления в системе. Стандартные бытовые агрегаты с мокрым ротором в среднем повышают давление на 0,9 атм., для получения более высокого показателя в систему необходимо установить центробежные электронасос, насосную станцию или установку с частотным регулированием скорости вращения рабочего колеса (лучший, но слишком дорогой вариант).
