Накладные розетки и выключатели: правила безопасного монтажа и подключения

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

• Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
• Для монтажа не нужны такие инструменты как штроборез или перфоратор.
• В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
• Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
• При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

• Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
• Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
• Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

• Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
• Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
• Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

• Для монтажа надо резать стены.
• Тяжело выполнять ремонтные работы.
• Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Выбор устройства

Если вы приняли решение провести все работы самостоятельно, то в первую очередь нужно правильно подобрать выключатель. Обращаться следует только в специализированные электротехнические и строительные торговые сети. Там вы сможете найти широкий ассортимент по техническим параметрам и дизайну.

При этом важно знать, как выбрать выключатель правильно. Например, стандартные параметры проводки 250 В и 10 А требуют обязательного соответствия ГОСТу Р 51324.1-99 с подтверждением качества знаком страны-производителя

Напряжение и ток, которые допустимы для выключателя, могут быть разными. Поэтому, например, металлокерамические контакты с содержанием серебра, имеют ограничение до 4 А. Следует также подобрать вариант с необходимым числом полюсов – от 1 до 3.

Различаются модели и по особенностям переключателя:

• потолочного типа;
• с кнопкой;
• клавишная модификация;
• перекидной;
• поворотный.

Сам выключатель может быть рассчитан на открытый тип монтажа проводки. В этом случае сначала ставится деревянная прокладка – подрозетник, а затем сверху сам корпус. Для скрытой проводки требуется предварительный монтаж выключателя в специальном гнезде, а затем подключение электропровода.

Совмещенные модели – плюсы, минусы, виды

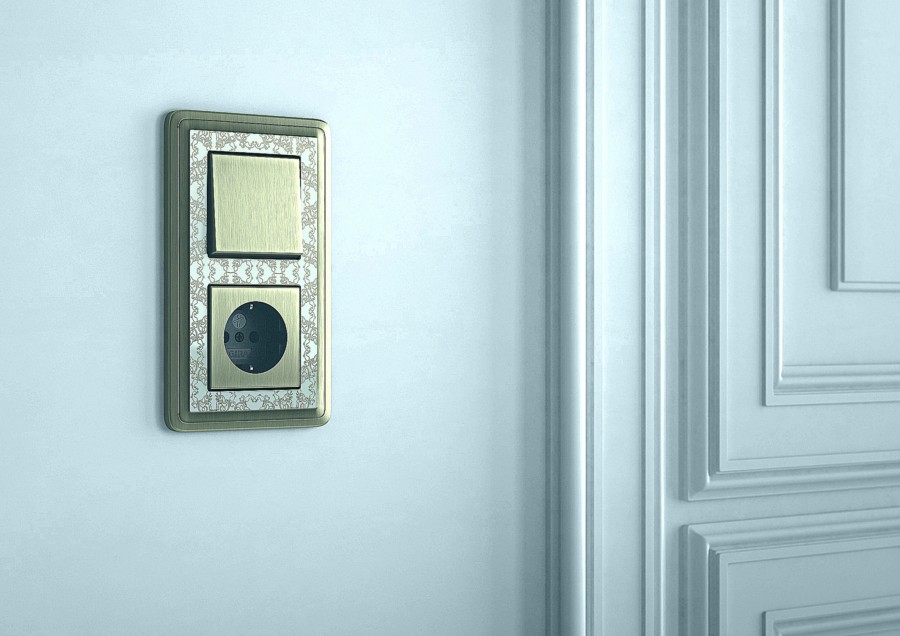

В качестве альтернативы можно сразу сделать розетку с выключателем света в одном корпусе. Преимущества такого подхода проявляются в следующем:

1. Упрощенная схема монтажа.
2. Экономия расходных материалов.
3. Минимальный комплекс мероприятий по дальнейшей отделке задействованных поверхностей.
4. Удобство эксплуатации.
5. Оптимизация использования свободного места в стесненных условиях.

Однако установка таких блоков не лишена и минусов:

• Более высокая стоимость блоков по сравнению с классическими вариантами.
• При поломке выходит из строя сразу группа приборов и система освещения.

Примеры подключения выключателей без распредкоробок показаны в этом видео:

• Повышенная нагрузка на электропроводку, ввиду задействования большего количества оборудования в одной точке.
• Ограниченность в выборе места установки. Так как достаточно громоздкий блок портит вид интерьера.

Классифицируются совмещенные блоки по числу клавиш на следующие виды:

• Одноклавишные. Устанавливаются в небольших по площади помещениях. Например, в гараже или мастерской, где нужно включить какой-нибудь электроприбор.
• Двухклавишные. Подходят для прихожей и коридоров.
• Трехклавишные. Идеальный вариант для мест, расположенных на пересечении нескольких помещений, когда, например, возникает потребность одновременно включить/выключить свет в коридоре, на лестнице и кухне.

Видео о том, как подключить розетку и выключатель:

Коротко о главном

Домашняя электросеть состоит из вводного электроящика, расположенных в нем счетчика и групп автоматов, и отходящих по дому проводов. Как переключатель для системы освещения, так и розетка подключаются с соблюдением специальных принципов.

Подключение переключателя от розеточного гнезда или наоборот можно выполнить следующими способами:

1. Розетку на выключатель.
2. Выключатель на розетку.
3. Выключатель от розетки без распределительного модуля.
4. Выключатель + розетка от одного проводника.
5. От выключателя розетку.

Правила монтажа розеток и выключателей

Чтобы устанавливаемая система служила долго важно верно выбрать подключаемые провода и кабели, и уложить их как надо

Для этого стоит принимать во внимание:

1. Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
2. Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
3. При прокладке проводки не стоит укладывать провода, переплетая пучками.

Подготовка к установке розетки

Существует две основные схемы прокладки электрокоммуникаций – открытый, выполненный по поверхности стены и скрытый – когда вся электропроводка расположена под поверхностью штукатурки или обшивки стены.В зависимости от этого различаются и этапы установки розеток.

В первом случае монтаж их не требует трудоемкой подготовки ниши в стене, в которой будет располагаться подрозетник и сама розетка.

Розетки (выключатели) наружного расположения

На стене, в месте расположения розетки, с помощью дюбелей (гвоздей, шурупов) закрепляется деревянная прямоугольная или круглая колодка (фанерная толщиной 10 мм) по размерам на 20-30 мм. превышающая размер розетки (выключателя).

Для наружного монтажа пригодны исключительно розетки и выключатели для наружной установки.

Пред установкой снимается декоративная пластмассовая коробка и на ней, в месте ввода электрического шнура, с помощью плоскогубцев или круглого напильника выламывается пластмассовая заглушка.

Клемник с помощью саморезов или шурупов прикручивается к деревянной (фанерной) колодке. После этого производится присоединение концов электрической проводки.

Провода предварительно защищается с помощью съемника изоляции или выдвижным строительным ножом со сменными лезвиями – в случае отсутствия съемника.

Провода обжимаются вокруг клемника таким образом, чтобы беспрепятственно пройти сквозь отверстие в крышке на месте выломанной заглушки. После этого крышка розетки прикручивается поверх клемника.

Монтаж розеток (выключателей) скрытого расположения

Если розетка (выключатель) устанавливаются в стандартное гнездо, имеющееся в кирпичной (железобетонной) стене, то установка не представляет сложности.

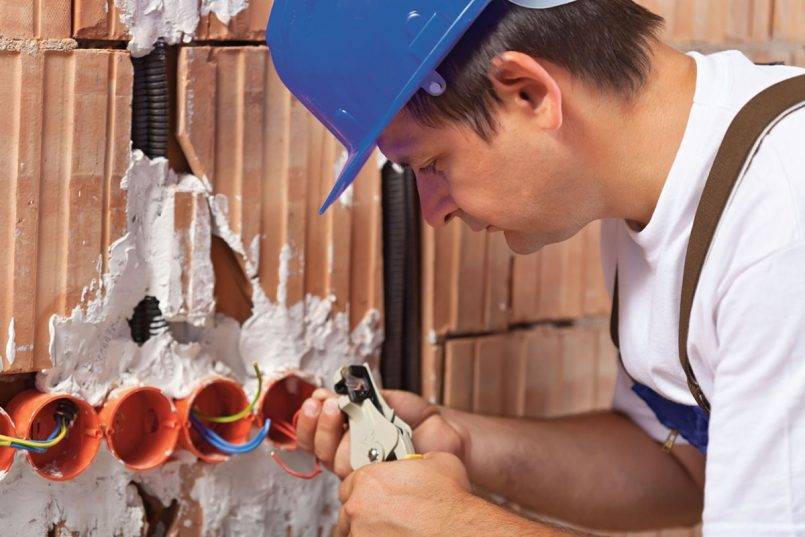

Из ниши вытаскивают концы проводов и отгибают их кверху. Металлический или пластмассовый подрозетник ориентируют таким образом, чтобы одна из заглушек для ввода проводов располагалась напротив выхода проводов. С помощью строительного ножа или плоской отвертки удаляется одна из заглушек.

Сквозь отверстие пропускают концы проводов.

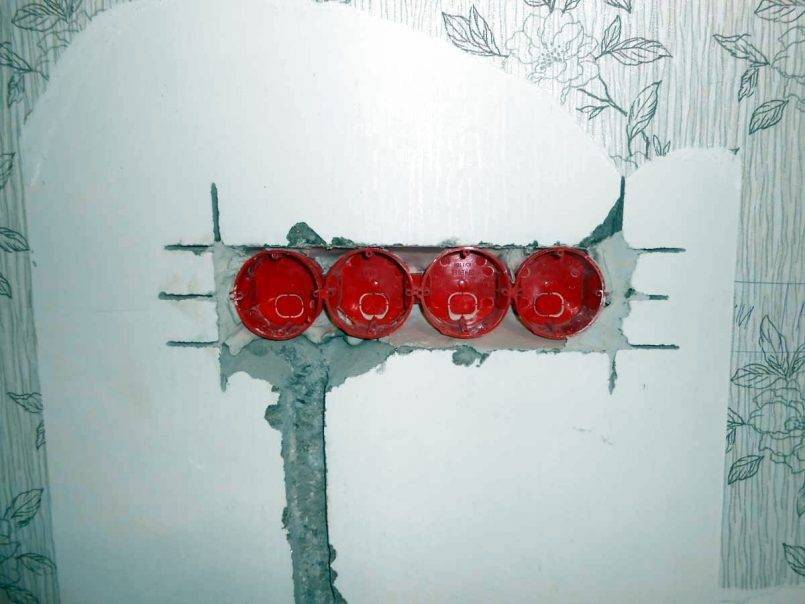

Подрозетник фиксируется в нише с помощью быстротвердеющего гипсового раствора или строительной мастики.

После надежной фиксации производят шпаклевку щелей между подрозетником и отверстием ниши. Чтобы раствор не попал в подрозетник его, на время работы, можно заполнить скомканной газетой или заклеить скотчем.

После высыхания шпатлевки поверхность стены шлифуется абразивной сеточкой, натянутой на шлифовальную колодку.

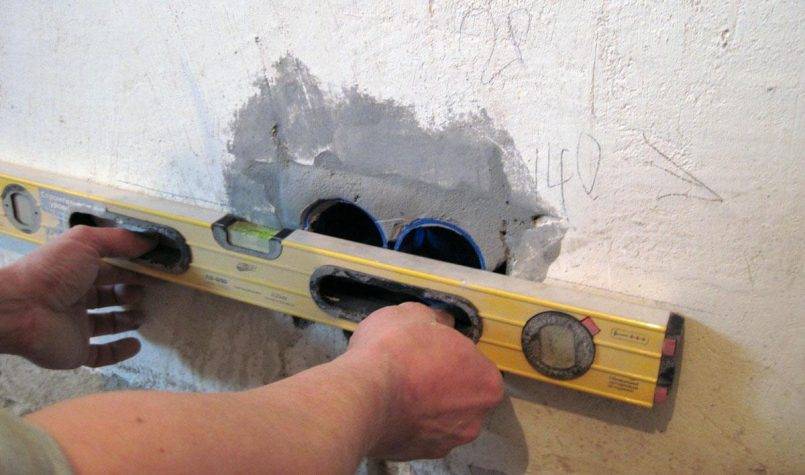

Необходимо заглубить подрозетник таким образом, чтобы он не выступал над плоскостью стены. Иначе между крышкой розетки и стеной образуется щель.

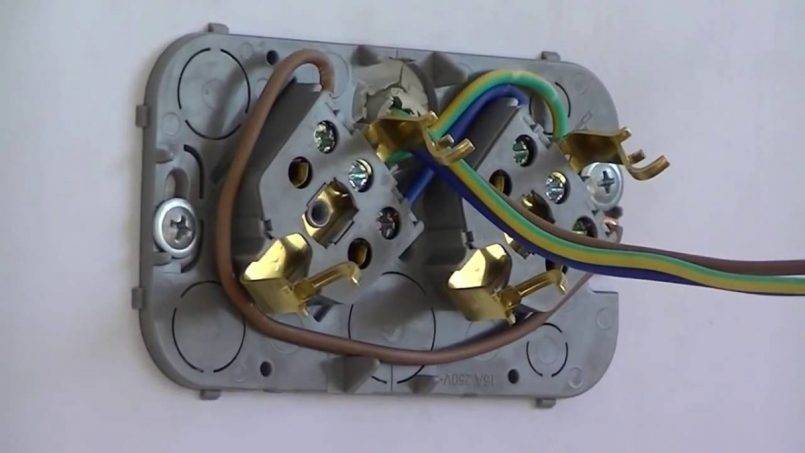

После выполнения этого этапа к проводам прикрепляется клемник или клавиша выключателя. Избыток проводов утапливается в полость подрозетника. Клемник или клавиша закрепляются в подрозетнике с помощью раздвижных лапок, расположенных по бокам клемника или с помощью входящих в комплект розетки шурупов.

В последнюю очередь монтируется крышка розетки (выключателя). Уровнем проверяется горизонтальность верхнего края крышки. При необходимости корректируется легким поворотом. После чего затягивается крепежный винт.

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Разновидности и их особенности

Розетками называются части самых разных штепсельных соединений. Это не только привычные большинству силовые электрические приборы, но и разъемы для:

• радиоточек;
• телефонов;
• устройств воспроизведения звука и видео;
• компьютерных сетей.

По типу проводки розетки делятся на два основных типа:

1. Для скрытой проводки — применяются в помещениях с силовыми кабелями, размещенными внутри стен. Для крепления розеток предусмотрены штатные места, к которым подведены питающие кабели.
2. Для открытой проводки — используются обычно при отсутствии заранее смонтированной скрытой проводки. Современная жизнь часто требует одновременного подключения большого числа электрических приборов одновременно. Для этой цели можно использовать всевозможные разветвители. Но удобнее всего организовать установку дополнительных розеток в местах размещения потребителей. Штробить стены для прокладки скрытой проводки и готовить посадочные места для новых розеток затруднительно. Поэтому в таких случаях чаще прибегают к прокладке отдельных участков открытой проводки к накладным розеткам.

Когда можно ставить розетки накладного типа

От внутренних розеток наружные отличаются тем, что все элементы расположены внутри корпуса. Подрозетник такому изделию не нужен — это упрощает подключение. Установка накладной розетки не предполагает штробления стены, создания углубления (ниши). Есть ряд ситуаций, в которых подключить такую электрическую розетку будет целесообразно:

1. Возникла необходимость монтажа нового устройства, а ремонт уже завершен.
2. Требуется поставить розетку на кафель, плитку, панели, другое покрытие стен.
3. Стены тонкие (гипсокартон, деревянные), скрыть провода нет возможности.

Наружная розетка — отличный вариант для частных домов, коттеджей, где сохранилась старая проводка. Подобные устройства хорошо подойдут для уличных сараев, гаражей, теплиц, бань, других помещений, куда прокладывать специальный кабель нет смысла. Плюсы устройства существенные: чтобы его смонтировать, можно просто закрепить кабель на стене гвоздиками. Стоимость розетки низкая, внешний вид — разнообразный.

Минусов установки наружной розетки тоже много. Это:

• частые повреждения;
• отсутствие защиты для кабеля (если не убирать в специальные приспособления);
• опасность удара током при отхождении контактов;
• быстрое изнашивание креплений.

Правильное подключение кабелей

Правильное подключение кабелей является важным шагом при установке накладных розеток и выключателей. Неправильное подключение может привести к некорректной работе электроустановки и даже к возникновению пожара.

Ниже приведены основные шаги по правильному подключению кабелей:

Выберите правильный тип кабеля: При подключении кабелей необходимо использовать кабель, соответствующий требованиям и нормам электробезопасности. В зависимости от конкретной ситуации, могут использоваться кабели разных типов, такие как медный или алюминиевый.

Отрежьте нужную длину кабеля: При подключении кабелей необходимо отрезать нужную длину кабеля, учитывая расстояние между розеткой/выключателем и электрической панелью.

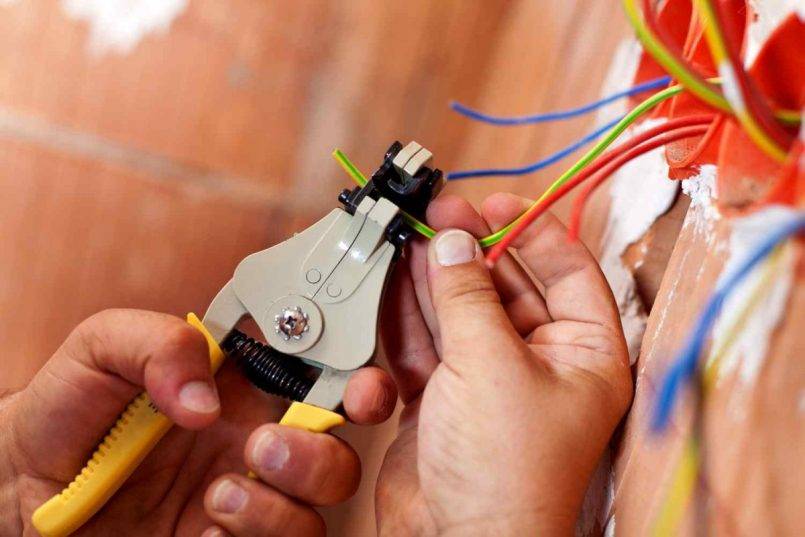

Освободите концы проводников: После отрезания кабеля необходимо снять оплетку, обнажив концы проводников

Для этого можно использовать специальный инструмент – струбцины или ножницы.

Правильно разделите проводники: Очень важно правильно разделить проводники, чтобы они не соприкасались и не перекручивались друг с другом. Это можно сделать с помощью различных способов, например, использования клеммной колодки или наконечников для проводов.

Правильно подключите проводники: После разделения проводников необходимо правильно подключить их к розетке/выключателю

Обычно это делается путем завинчивания проводников в соответствующие контакты на розетке/выключателе.

Закрепите проводники: После подключения проводников к розетке/выключателю необходимо закрепить проводники внутри корпуса. Это можно сделать с помощью специальных зажимов или клемм, которые обычно идут в комплекте с розеткой/выключателем.

Проверьте правильность подключения: После закрепления проводников необходимо проверить правильность и надежность подключения. Для этого можно использовать мультиметр или другое специальное оборудование.

Следуя этим шагам, можно правильно подключить кабели и обеспечить безопасность и надежность работы электроустановки.

Особенности устройства накладных выключателей

Самый распространенный одноклавишный выключатель представляет собой двухпозиционный коммутационный прибор с нормально-разомкнутыми контактами. Принцип его работы предельно прост.

Внутри устройства находится механизм с подвижным контактом. Последний при нажатии на клавишу принимает одно из двух возможных положений: включено или выключено. В первом случае электрическая цепь замыкается, во втором – размыкается.

Выключатель накладного типа, как и розетка, устанавливается поверх основания. Используется чаще всего с открытой проводкой

Важное замечание: к контактам выключателя должна подключаться только фаза. Конструкция устройства предельно проста и включает в себя два основных элемента: рабочий механизм и детали защиты

К последним относится клавиша, предназначенная для переключения режимов, и рамка-корпус. Контактная группа одноклавишного выключателя состоит из двух контактов. Один из которых считается отходящим, другой – подходящим.

К первому подключается фаза, идущая на светильник, ко второму – фаза, которая приходит на выключатель. Производитель обычно маркирует контакты рабочего механизма, обозначая подходящий и отходящий контакты.

Впрочем, если такой маркировки нет, проблем не возникнет, поскольку в любой вариации устройство должно работать одинаково хорошо. Как и у выключателей, клеммы контактов могут быть винтовыми или прижимными.

Этапы монтажа накладного выключателя схожи с последовательностью работ по установке накладной розетки. Сначала крепится к стене аналогичный подрозетник, затем механизм, к которому подключаются провода

Первые считаются более надежными в эксплуатации, вторые – проще в установке. Главное отличие накладных выключателей заключается в том, что они устанавливаются непосредственно на поверхность стены.

Внешний вид таких устройств проигрывает встраиваемым аналогам, зато они проще в монтаже. Используются накладные выключатели с проводкой открытого типа, но могут функционировать и со скрытой системой.

Накладные выключатели применяются при устройстве открытой проводки. Модели в стиле ретро отлично сочетаются с интерьерами загородных домов

Устройство электророзетки

Название розетка получила из-за сходства с одноименным элементом интерьерного декора, а тот очень похож на красивый цветок — розу. Устройство наружной розетки по своему строению несложное.

Изделие снабжено такими деталями:

1. Основание (корпус). Может быть керамическим, пластиковым. К основанию присоединены токопроводящие детали. Керамическое основание надежнее — не нагревается, но хрупкое. Пластик быстро возгорает, некачественные изделия вообще могут при нагревании выделять токсичные вещества. Современный вариант — корпус из поликарбоната, который не горит, прочен.

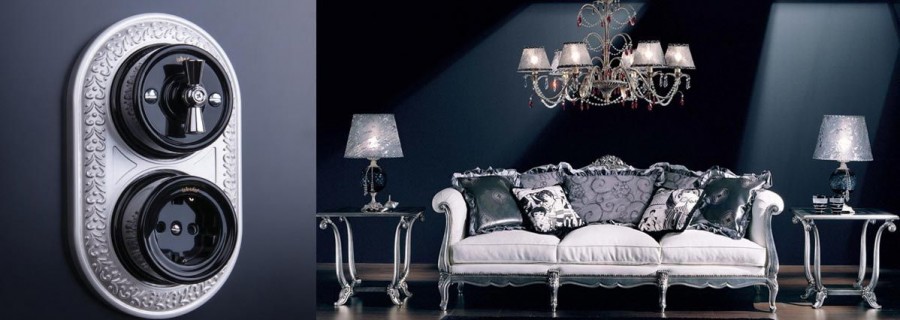

2. Механизм. Внутри ретро-розетки есть токопроводящий механизм, который бывает сделан из латуни с покрытием и без, из бронзы. Последний встречается редко, но самый качественный. Обязательный элемент розетки накладной — заземление, или заземляющий контакт, который отводит свободное электричество в землю, защищая человека, технику.
3. Лицевая панель (крышка). Определяет «внешность» электророзетки, чаще всего делается из поликарбоната. Можно встретить устройства с крышкой из дерева, стекла, металла.

Подготовка к установке

Перед началом установки накладных розеток и выключателей необходимо провести некоторые подготовительные работы:

Выключите электроснабжение. Это важнейший шаг, так как работа с электрическими проводами при включенном питании может быть опасной для вашей безопасности. Убедитесь, что электрический щиток выключен до начала работы.

Выберите подходящее место для установки розеток и выключателей

Обратите внимание на высоту установки, удобство доступа и эргономику. Также учтите расстояние до электрической коробки и возможность прокладки проводов.

Подготовьте необходимые инструменты и материалы

Для установки понадобятся отвертки, пассатижи, кabel-ножницы, кусачки, изолента, электрическая коробка и провода.

После завершения подготовительных мероприятий можно приступать к установке накладных розеток и выключателей.

Устройство и применяемые материалы

Современная промышленность выпускает как простые устройства, так и приборы с расширенным набором функций. Однако принципиальная конструкция всех розеток одинакова. Типовая модель содержит:

• Колодку с электрическими контактами, предназначенными для фиксации штепсельной вилки. Контакты имеют крепления для подсоединения силового кабеля.
• Защитный корпус, который может закрывать закрепленную на стене колодку или сам фиксироваться на стене. В последнем случае колодка размещена в специальных посадочных местах внутри корпуса.

Колодка — самый важный и ответственный элемент конструкции. От ее свойств зависят надежность и безопасность эксплуатации

При выборе розетки следует обращать внимание на материал, из которого изготовлена колодка:

• Керамика — самый безопасный материал, обладает непревзойденной стойкостью к температурному воздействию и обеспечивает прекрасные изолирующие свойства. К недостаткам относится хрупкость, при грубом обращении с розеткой керамическая колодка может треснуть.
• Карболит — широко применялся наряду с керамикой. Обеспечивает высокие изолирующие свойства, хорошо переносит температурные воздействия, обладает меньшей хрупкостью. В настоящее время применяется крайне редко.
• Дешевый пластик — подходит лишь для небольших токов, не способен выдерживать высокие температуры, достаточно хрупок. Встречается в изделиях низшего ценового диапазона.
• Поликарбонат или другие термопласты — основной материал для современных розеток. Стоек к высоким температурам, не поддерживает горение, обладает достаточной механической прочностью.

Первую рекомендуется использовать при подключении приборов с большой мощностью. Второй будет более долговечным, поэтому рекомендован для вариантов, требующих частого включения и выключения приборов.

Контакты электрической розетки имеют не менее важное значение, чем сама колодка. Наиболее распространены следующие их разновидности:

• Пластинчатые упругие контакты из токопроводящего материала. Чаще используется латунь, в дешевых изделиях применяется сталь. Со временем невысокая упругость и значительные изгибающие нагрузки при включении и выключении штепселя приводят к изменениям формы контакта, теряется плотность прилегания контактов к штырям вилки. Это может стать причиной перегрева розетки, искрения и даже возгорания. Несмотря на существенные недостатки, подобная конструкция применяется наиболее часто ввиду своей простоты и дешевизны.
• Контакты с прижимной пластиной. Штырь вилки прижимается к контактной пластине с помощью усилия, передаваемого от винтовой пружины к прижимной пластине. Такая конструкция обладает повышенной надежностью и долговечностью, обеспечивает наибольшую безопасность. Витая пружина не подвержена видимому износу и сохраняет свои функции на протяжении всего срока эксплуатации розетки. Надежность фиксации штырей штепселя сводит к минимуму возможность перегрева соединения и вероятность возникновения пожара от повышенных температур и образования искр. Стоимость розеток с подобной конструкцией контактов несколько выше, что объясняется количеством элементов в составе контакта.

Имеет значение и способ подсоединения проводов к контактам. Самым простым в подключении является пружинный зажимной способ фиксации. Однако он обладает малой надежностью и может приводить к перегреву. Гораздо надежнее винтовые прижимные контакты.

Классическая конструкция с винтом и шайбой может обеспечить наилучшее соединение контакта и провода, однако для этого потребуются дополнительные манипуляции. Для максимальной надежности рекомендуется скрутить на зачищенном участке провода петлю диаметром, немного превышающим сечение винта.

План электропроводки

Подготовка пространства для установки

Перед началом установки накладной розетки с выключателем необходимо выполнить ряд подготовительных действий:

1. Выключите электричество. Перед началом любых работ с электрической проводкой, обязательно отключите подачу электроэнергии. Это позволит избежать поражения электрическим током.
2. Выберите место установки. Определите на стене место, где вы хотите установить накладную розетку с выключателем. Учтите функциональность предполагаемой установки и удобство ее использования. Розетка и выключатель должны быть доступны для подключения электроприборов и удобного их управления.
3. Подготовьте необходимые инструменты. Перед началом установки убедитесь, что у вас есть все необходимые инструменты и материалы. Обычно вам понадобятся: отвертка, электрический дрель, отвертка с прямыми и крестообразными концами, ножницы для проводки, набор отверток с утюгом и изолированным концом, электроизоляционная лента, блок установочный, набор кабеля, накладная розетка с выключателем.
4. Выполните проверку присутствия электрического напряжения. Используя прибор для проверки напряжения, убедитесь, что электрическое напряжение отсутствует в месте установки. Это поможет предотвратить возможные неприятные ситуации при работе.
5. Приготовьте рабочую поверхность. Подготовьте рабочую поверхность, на которой будете устанавливать накладную розетку с выключателем. Уберите все посторонние предметы, чтобы вам не было неудобно работать. Также рекомендуется защитить поверхность от загрязнений, используя пленку или газеты.

После выполнения всех вышеперечисленных подготовительных шагов можно приступать к установке накладной розетки с выключателем. Помните, что если у вас возникают трудности или сомнения, лучше обратиться за помощью к профессионалам.

Разметка стен и прокладка кабеля

Установка розетки, своими руками, начинается с прокладки кабеля. Для этого необходимо строительным карандашом отметить границы углубления, где будет лежать провод.

Это может не только сэкономить материалы, но и сделает вашу работу значительно удобней. Для того чтобы сам рабочий процесс стал максимально простым, необходимо позаботиться о наборе инструментов. Итак, нам понадобится:

• Перфоратор ( можно заменить молотком и стамеской)
• Кусачки
• Шпатель
• Раствор цемента
• Изолента
• Мультиметр

После проделки штроб, необходимо заняться выбором самого кабеля. В потребительском режиме (то есть 220В) значение тока колеблется от 12-20 ампер. Это значит, что сечение кабеля должно выдерживать это нагрузки с запасом, чтобы избежать короткого замыкания. Для розетки вполне хватит кабеля с сечение 2-2.5.

Также главным правилом для установки розетки, является отдельное подключение кабеля к счетчику. Это обезопасит вас от короткого замыкания. Ведь при перегрузке (более 4 кВт) значение тока быстро увеличивается. При отдельном соединении кабеля, защита сможет моментально отключить определенные части от питания счетчика, тем самым предотвратив возгорание.

После подключения, необходимо проложить сам кабель. Замешиваем раствор цемента, он должен быть немного густым. Затем укладываем кабель в штроб и замазываем углубление раствором, с помощью шпателя. Конец кабеля, без изоляции, рекомендуется обмотать изолентой или скотчем. Это защитит контакты от грязи при черновых работах.

Скрытый вариант

Наиболее подходящий способ монтажа для жилых помещений. Для данного способа требуются штробы и готовые для установки розеток – подрозетники.

Для начала берётся электрическая розетка и от неё откручивается декоративная накладка, чтобы в руках была лишь колодка. Оголённые на 1 см провода крепятся к сердцевине путём затягивания шурупов. Каждый провод должен зайти в своё гнездо. Фаза к фазе, ноль к нолю. После этого нужно вставить розетку в подрозетник, выровнять по уровню и затянуть на шурупы. После этого прикручивается декоративная панель.

Есть два варианта крепления колодки в подрозетнике.

1. С помощью специальных лапок. На колодке есть да винта с разных краёв. Когда колодка внутри эти винты затягиваются и подтягивают лапы, которые распирают колодку внутри и крепко фиксируют.
2. При помощи шурупов. С краю подрозетника имеются выемки для вкручивания шурупов. Когда колодка вставлена в подрозетник, то шурупы просто прикручивают её к коробке.

Вечный вопрос: устанавливать подрозетники до или после штукатурки

Если поверхность покрыта гипсокартоном — такой проблемы нет. А что делать при установке подрозетников в кирпичной или бетонной стене?

На самом деле, с технической точки зрения нет никакой разницы. Можно точно рассчитать высоту посадки: главное – чтобы подрозетник не торчал, даже на 1 мм. Если край будет утоплен на 3–5 мм, это не страшно. Монтажная площадка розетки упрется в стену, а для крепления воспользуйтесь более длинными шурупами.

При выборе последовательности (до или после штукатурки) следует учесть один нюанс: если кромка установленных подрозетников будет выступать над плоскостью стены, как вы будете ровно наносить штукатурку?

Поэтому, оптимальный вариант: высверлить ниши, затем отштукатурить стены (останутся дыры для розеток с неровными краями), а после этого аккуратно подчистить кромку отверстий. Перед тем, как вмонтировать подрозетники, придется восстановить разметку.

Далее — ничего нового. Монтируем подрозетники на алебастр, ждем пока высохнет. Останется немного подровнять края.

Правда окончательного высыхания придется ждать несколько часов. Зато смесь будет во много раз прочнее.

Подготовка перед монтажом новой розетки

Пробейте штробу (канал) для прокладки провода к розетке. Для этого используется перфоратор или штроборез. Заложите провод в штробу. Желательно использовать гофрированную трубу, это позволит при необходимости произвести замену провода без удаления штукатурки.

После укладки провода заделайте штробу раствором. Подключать провод к распределительной коробке следует только после монтажа розетки. Далее необходимо подготовить посадочное место для розетки.

Двойная розетка может иметь 1 или 2 внутренних стакана. Соответственно потребуется подготовка необходимого количества отверстий. Для создания посадочных мест обычно используют специальную насадку для перфоратора – коронку.

Измерьте размер внутренней части розетки и сделайте отверстие подходящего диаметра, выбрав соответствующую коронку. При этом отверстие должно быть на 2-3 мм больше диаметра подрозетника. Глубина выемки должна позволять полностью спрятать внутреннюю часть розетки в стене.
