Данные испытуемого стабилизатора
Напряжение на входе………………………. 22В
Напряжение на выходе……………………. 14,15В
Ток ……………………………………………………… 0… 5А
Провал напряжения на выходе………. 0,05В
Напряжение пульсаций не мерил, так как запитывал стабилизатор от БП постоянного тока.
И так на вход подал 22В, резистором R5 установил напряжение на выходе 14В – точнее было 14,15. При увеличении тока нагрузки до 5А напряжение на выходе уменьшилось до 14,1В, что соответствует провалу напряжения в 50млВ, что довольно не плохо.
При падении напряжения на самом стабилизаторе 10В и токе через мощные транзисторы 5А т.е. мощности, выделяемой на них в виде тепла в 50Вт, радиатор данных размеров нагревается до температуры 80 (на фото 1 правда 75 – потом температура поднялась) градусов.
Для кремния это, «как с добрым утром». Но после прогонки стабилизатора при этой температуре в течении примерно часа, скоропостижно умер один из КТ829А (пробой к-э, но при снижении температуры все свойства транзистора восстанавливались, для меня это совсем не единичный случай в моей практике, именно поэтому я всегда испытываю свои поделки при повышенной и пониженной температуре, если предполагается, что они будут работать с возможным изменением климатики), пришлось заменить. Транзисторы у меня все б\у, выпаяны из старых телевизоров. Резисторы, стоящие в эмиттерах мощных транзисторов, больше нужны для контроля коллекторных токов данных транзисторов, чем для их выравнивания. У меня разброс этих токов от транзистора к транзистору изменялся в разы, что потребовало подбора транзисторов. Например ток одного транзистора был 1,64А, а другого – 0,63А. Так, что эти яко бы уравнивающие резисторы в эмиттерных цепях можно после подборки транзисторов спокойно убрать. Стабилизатор собран навесным способом прямо на радиаторе (см. фото 2). При монтаже стабилизатора надо соблюдать некоторые условия.
1. Провод идущий от резистора R5 на землю, необходимо припаять непосредственно к выходной клемме блока.
2. Конденсаторы С1 и С2 устанавливаются в непосредственной близости с микросхемой стабилизатора.
3. Резистор R4 лучше всего припаивать непосредственно на соответствующие выводы микросхемы.
4. С1 и С2 лучше танталовые.
После сборки стабилизатора обязательно проверьте осциллографом выходное напряжение стабилизатора – возможно самовозбуждение оного. Если возникнет возбуд, то возможен сильный разогрев С1 и С2 вплоть до взрыва. При первом включении всегда быстренько пальчиками пощупайте электролиты на предмет повышения их температуры. Стабилизатор нормально работает при входном напряжении 34В, при этом выходное напряжение должно быть не более 24В (зависит от номинала резистора R5 и высчитывается с помощью формулы).
Ток может достигать 10А при условии использования двух вентиляторов для принудительного обдува. В общем я уже подумываю на базе этого стабилизатора сделать себе лабораторный БП, дополнив его системами защиты и индикации, ну и естественно вольтметром и амперметром. Успехов всем. До свидания К.В.Ю.
Просмотров:50 210
Стабилизатор напряжения 220В 3000Вт своими руками
Стабилизатор напряжения 220В 3000Вт – это устройство, которое позволяет поддерживать постоянное напряжение в электрической сети на уровне 220 Вольт. Оно может быть полезно в случае, когда в вашем регионе наблюдаются периодические скачки напряжения, которые могут негативно сказываться на работе электрооборудования, особенно на оборудовании с большой мощностью, например, на электроплитах, стиральных машинах, кондиционерах и так далее.
Если вы хотите собрать стабилизатор напряжения своими руками, то вам потребуется некоторые знания в области электроники и опыт в пайке. Вам понадобится собрать схему стабилизатора, состоящую из нескольких компонентов.
Вот некоторые этапы, которые вам потребуются для создания стабилизатора напряжения:

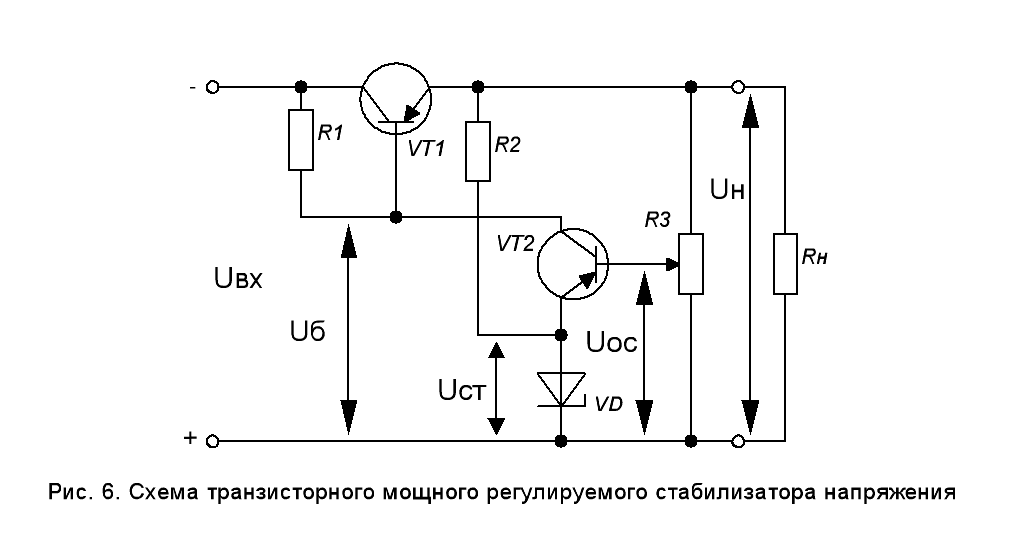

Соберите схему стабилизатора напряжения на базе транзистора. Схема должна содержать трансформатор, выпрямитель, сглаживающий конденсатор, регулируемый резистор и транзистор. Данная схема позволит вам регулировать выходное напряжение.
Выберите мощность трансформатора, рассчитанную на необходимую нагрузку
Обратите внимание, что трансформатор должен обеспечивать выходное напряжение в соответствии с требуемым напряжением стабилизатора.
Соберите и протестируйте схему стабилизатора, проверьте работоспособность и эффективность устройства.
Заключите полученную схему в корпус, обеспечьте надежное и безопасное подключение к электрической сети.
Важно помнить, что при работе со стабилизатором напряжения необходимо принимать всех меры безопасности, используя только качественные материалы и компоненты, а также соблюдая правила, указанные в схеме и рекомендации производителя. Имейте в виду, что сборка стабилизатора напряжения 220В 3000Вт – это серьезное техническое задание, требующее определенного уровня знаний и опыта
Поэтому, если у вас нет достаточных знаний и опыта в области электроники, рекомендуется обратиться к квалифицированному специалисту или приобрести готовое устройство в магазине. Это поможет избежать возможных неприятностей или повреждения вашего электрооборудования
Имейте в виду, что сборка стабилизатора напряжения 220В 3000Вт – это серьезное техническое задание, требующее определенного уровня знаний и опыта. Поэтому, если у вас нет достаточных знаний и опыта в области электроники, рекомендуется обратиться к квалифицированному специалисту или приобрести готовое устройство в магазине. Это поможет избежать возможных неприятностей или повреждения вашего электрооборудования.
Изготовление самодельного стабилизатора
Основой любого выпрямителя считается трансформатор. Это устройство представляет собою две небольшие катушки, которые в процессе работы образуют индуктивную электромагнитную связь. Эту взаимосвязь можно выразить формулой, которая изображена на фото ниже:
Формула считается не идеальной, так как она позволяет понижать или повышать напряжение. Если изучить статистику, тогда можно понять, что в 90% случаев потребители получают пониженный ток. Именно поэтому вам необходимо сделать повышающий трансформатор. Число его витков должно быть не менее 2000 тысяч. Для расчета витков следует использовать следующую формулу:
Также вам следует изучить вторую часть формулы, которая изображена ниже:
Теперь ваш стабилизатор напряжения, который будет увеличивать ток на заданную величину готов. Иногда потребитель может столкнуться со скачками напряжения. Именно поэтому формула примет следующие значения:
Чтобы устранить подобные неполадки вам следует использовать закон Ома. Если вы понизите сопротивление, тогда соответственно уменьшится и напряжение. Если вам будет интересно, тогда читайте про релейный стабилизатор напряжения.
Для изменения сопротивления в сети вы сможете использовать реостат. Вам сложно будет управлять этим устройством вручную. Именно поэтому благодаря микросхеме вы сможете его полностью автоматизировать. Наиболее простым способом считается вывод тока с трансформатора на конденсатор.
Этот способ считается достаточно архаичным. Если у вас нет желания с ним заморачиваться, тогда лучше всего использовать УЗО. В этом случае, если напряжение в квартире или доме возрастет, тогда УЗО просто отключит его подачу. В остальное время трансформатор самостоятельно сможет выравнивать напряжение. При повышенном напряжении вам необходимо использовать понижающий трансформатор. Собирать его можно также как и этот. Только обмотка на второй катушке обязательно должна быть из толстой проволоки. Если вы желаете получить хороший эффект, тогда необходимо собрать оба трансформатора.
В первом случае вам потребует использовать ручной процесс переключения, а во втором вы сможете его автоматизировать.
Вопрос-ответ:
Какой транзистор лучше использовать для сборки мощного стабилизатора напряжения?
Для мощного стабилизатора напряжения рекомендуется использовать высокотоковые транзисторы, такие как TIP3055 или 2N3055. Они способны выдерживать большие нагрузки и обеспечивать стабильность напряжения.
Какую мощность должны иметь резисторы в схеме стабилизатора напряжения?
Мощность резисторов в схеме стабилизатора напряжения должна быть рассчитана по формуле P = U^2/R, где P – мощность в ваттах, U – напряжение в вольтах, R – сопротивление в омах. Рекомендуется выбирать резисторы с запасом мощности, чтобы избежать перегрева.
Мощный стабилизатор напряжения
Существует множество готовых стабилизаторов напряжения на рынке, но их стоимость может быть довольно высокой. Однако, вы также можете собрать мощный стабилизатор напряжения своими руками, используя простую схему и подробную инструкцию по сборке.
- Выбор необходимых компонентов
Перед тем как начать сборку стабилизатора напряжения, необходимо выбрать все нужные компоненты. Вот список основных компонентов:
- Транзисторы: обычно используются MOSFET транзисторы с высоким напряжением и током.
- Резисторы: выберите резисторы, соответствующие требуемым значениям.
- Конденсаторы: используйте электролитические конденсаторы для сглаживания напряжения.
- Индуктивности: они помогают устранять перепады напряжения и шумы.
- Диоды: используются для выпрямления переменного тока.
Сборка схемы стабилизатора
После того, как все необходимые компоненты готовы, можно приступить к сборке схемы стабилизатора напряжения. Следуйте подробной инструкции, чтобы правильно соединить все компоненты и провода.
Обратите внимание, что схема стабилизатора напряжения может различаться в зависимости от выбранной вами схемы и требуемой мощности
Поэтому важно следовать инструкциям и схеме, согласно которым вы собираете свой стабилизатор
Тестирование и настройка
После того, как все компоненты правильно соединены, необходимо протестировать стабилизатор напряжения и настроить его для достижения желаемого уровня стабилизации. Это можно сделать, подключив стабилизатор к источнику переменного напряжения и измеряя выходное напряжение.
Установка и использование
После успешного тестирования стабилизатора напряжения, его можно установить в нужное место и использовать для стабилизации напряжения электроэнергии. Убедитесь, что он правильно подключен к сети электропитания и потребляемым устройствам, чтобы обеспечить надежную и безопасную работу.
Собрать мощный стабилизатор напряжения своими руками не только экономически выгодно, но и позволяет подстроить его под ваши конкретные потребности. Будьте внимательны и следуйте инструкциям, чтобы получить эффективное и надежное устройство.
Стабилизатор напряжения своими руками
Чтобы собрать все необходимые элементы, придется отправиться в магазин, однако некоторые детали можно попытаться сделать самостоятельно.
Изготовление трансформаторов
Это, в первую очередь, касается приборов Т1 и Т2. Чтобы изготовить Т1, мощность которого должна составлять 3 кВт, необходим магнитопровод с сечением 1, 87 см2, а также три проводника ПЭВ-2. Диаметр «первого из последних» должен составлять 0,12 мм (сечение — 0,064 мм2). Его используют для создания первичной обмотки, количество ее витков 8669. Остальные используют для других обмоток, диаметр обоих проводов — 0,185 мм. Количество витков тоже одинаково — по 552.
Альтернатива — использование пары готовых трансформаторов — ТПК-2-2×12В, их соединяют последовательно:
Трансформатор Т2 должен иметь мощность 6 кВт. Для его изготовления используют тороидальный магнитопровод. Для обмотки берут тот же ПЭВ-2, количество витков в этом случае — 455. Здесь делают 7 отводов. Для первых трех нужен провод с диаметром 3 мм. Оставшиеся 4 требуют шин сечением 18 мм2. Цель — предупреждение нагревания трансформатора. Отводы делают на 203, 232, 266, 305, 348 и 398, отсчет ведут снизу. Ток из сети обязан проходить через отвод на 266 витке.
Что потребуется купить еще?
Все остальные элементы необходимо приобрести в магазине. В набор входят:
- симисторные оптроны MOC3041 — 7 деталей;
- симисторы BTA41-800B — тоже семь;
- по 2 диода DF005M (VD1 и VD2) и компаратора LM339N (для DA2, DA3);
- стабилизатор КР1158ЕН6А (DA1), выключатель-предохранитель;
- конденсаторы: 4 оксидных (для С1-3, С-5), столько же пленочных либо керамических (С4, С6-С8);
- резисторы с разным процентом допуска: 7 штук С2-23 для R16-22 с 1%, 30 любых с 5%;
- 3 проволочных резистора для R13-14, R25 — СП5-2 либо СП5-3;
- 7 токоограничительных резисторов (16 мА) — для R41-47.
Стабилизатор КР1158ЕН6А монтируют на теплоотвод. В этом качестве используют алюминиевую пластину. Ее площадь более 15 см2. На нее же устанавливают симисторы. Все элементы можно монтировать на один теплоотвод, но он обязательно должен иметь довольно большую охлаждающую поверхность. Площадь ее как минимум 0,16 м2.
Еще потребуется покупка микросхемы КР1554ЛП5, она будет «исполнять обязанности» микроконтроллера. Необходимо приобрести 9 мигающих светодиодов, однако можно взять и обычные, выдающие яркий красный свет: например, АЛ307КМ или L1543SRC-Е. Трудностей с покупкой деталей обычно не бывает, а расходы на них можно считать разумным вложением средств, которые вскоре окупятся.
