Как производится монтаж воздуховодов: установка гибких и жестких каналов вентиляции

Что надо знать о вентиляции котельной?

Расчёты

По количеству человек

В многоквартирном доме при сооружении системы вентиляции необходимо рассчитать правильно параметры и учесть количество человек, которые там проживают. Сделать это можно в частном варианте или заказать такие расчёты в специализированных фирмах. При проведении мероприятия нужно учитывать общую схему сети, площадь помещения, их назначение и количество жителей

Также важно учесть количество воздухообмена. Оно измеряется в кубометрах

После этого надо рассчитать скорость движения воздуха, которая должна составлять 1 м/с

После этого надо рассчитать скорость движения воздуха, которая должна составлять 1 м/с.

По площади помещения

На основании указанных выше параметров производится расчёт экспертами с помощью составления диаграмм, что позволяет выявить оптимальное сечение магистрали для тех или иных сооружений в зависимости от их площади. Например, оптимальным для системы вентиляции промышленного помещения с объемом 300 квадратных метров будет воздуховод с круглым сечением короба с диаметром 150 мм или прямоугольного – 200 мм.

По кратности воздухообмена

При прокладке и сооружении воздуховода также нужно принимать во внимание кратность обмена воздуха и изолировать коммуникации, что поможет предотвратить появление конденсата в сети и станет важной составляющей для бесперебойной работы магистрали. Иногда может потребоваться дополнительная шумоизоляция воздуховода для обеспечения подачи достаточного количества воздуха в сооружение. Чтобы система функционировала длительно и бесперебойно, необходимо периодически чистить каналы

Чтобы система функционировала длительно и бесперебойно, необходимо периодически чистить каналы

Чтобы система функционировала длительно и бесперебойно, необходимо периодически чистить каналы

Часто это делается без демонтажа коммуникаций

Чтобы система функционировала длительно и бесперебойно, необходимо периодически чистить каналы. Часто это делается без демонтажа коммуникаций.

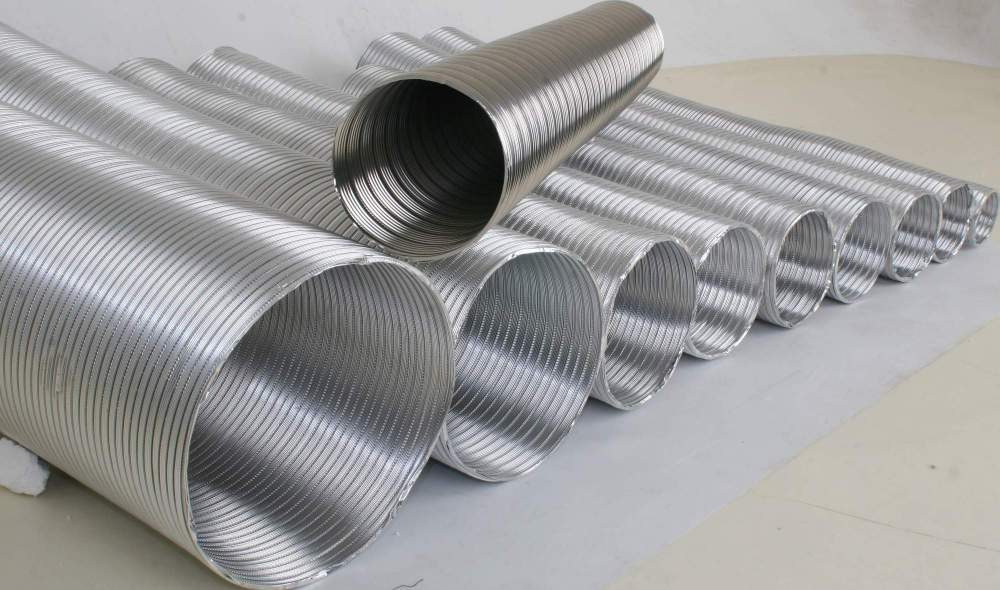

Особенности гибких воздуховодов

На крупных предприятиях нередки такие случаи, когда для проведения воздуховода в отдаленную часть помещения необходимо изогнуть конструкцию под достаточно большим углом. Именно для таких случаев и существуют гибкие воздуховоды. Несмотря на название, нужно сказать, что материалом для этого вида воздухорегулирующего устройства является металл, хотя ранее использовались также резина и текстиль, но эти материалы слишком недолговечны, поэтому их использование не является целесообразным. Для соединения частей гибких воздуховодов чаще всего используется круглое сечение. Гибкие воздуховоды, сделанные из металлических элементов, представляют собой круглую полую трубку, образованную из алюминиевой проволоки, части которой соединяются с помощью фальцевого замка.

Схема теплоизолирующего воздуховода.

Такая конструкция обеспечивает прекрасную гибкость устройства, оно может изгибаться даже под большим углом. К тому же гибкий воздуховод может работать при температуре от -30°С до +300°С.

Столь прекрасная гибкость и отличная выносливость позволяют устройству работать даже в очень тяжелых условиях. Но подобные конструкции не отличаются высокой прочностью в плане физических воздействий. Эту проблему можно решить с помощью использования гибких армированных воздуховодов, материалом для которых служат пластмасса и металл. Существует не один вид подобного гибкого воздуховода, ведь это устройство может служить для разных целей. Одной из наиболее распространенных основ для подобного устройства является ламинированная алюминиевая фольга. Этот материал обретает еще более высокую прочность благодаря обмотке из стальной проволоки, которая дает возможность несколько раз гнуть трубку в одном и том же месте и даже формировать из нее витки и узлы без каких-либо последствий для функционирования устройства.

Альтернативой ламинированному алюминию может служить такой материал, как полиэфирная металлизированная лента. Их отличие не столь значительное и заключается в стойкости: ламинированная алюминиевая фольга имеет диапазон температур от -30°С до +140°С, в то время как воздуховоды, в которых используется полиэфирная металлизированная лента, способны нормально функционировать при температуре от -30°С до +90°С.

Соединение прямоугольных воздуходов

Производитель условно называет плоскими воздуховоды прямоугольного сечения (Плоскость имеет два измерения, воздуховод – объёмная фигура, имеющая три измерения).

Монтаж прямоугольных элементов воздуховодной системы осуществляется так же, как круглых, с той лишь разницей, что внешние размеры трубы немного меньше внутренних размеров фитингов. Соответственно, в отличие от круглой, прямоугольная труба входит внутрь любого фитинга.

Соединение прямоугольных труб осуществляется через переходник-соединитель с таким же названием, как для круглых – СКП. Размеры которого в отличие от круглых несколько больше размеров самих труб. И он «обхватывает» трубу.

Еще одно отличие прямоугольных от круглых заключается в их ориентации при монтаже: горизонтальной или вертикальной.

Горизонтальные трубы или фитинги монтируются широкой частью на горизонтальную поверхность, например, потолок.
Вертикальные – на стены.

Из фитингов колена имеют вертикальное и горизонтальное исполнения, тройники – только одно – горизонтальное. Что, впрочем, не мешает ориентировать их вертикально.



Тройники можно установить как горизонтально, так и вертикально.

Деление это весьма условно. Один и тот же элемент может быть и тем и другим в зависимости от дальнейшего перехода. Пример разной ориентации одного и того же участка воздуховодного канала приведен ниже.

Для случая объединения нескольких воздуховодов в один – с большим сечением имеется переход с размера 60х120 мм на размер с большим сечением – 60х204 мм.

Есть еще элементы, которые можно отнести к комбинированным.

Например. В кухне-столовой требуется провести от вытяжки электроплиты воздуховодный канал в общий вентиляционный канал.

Но, при этом хорошо бы организовать еще вытяжку из общего помещения столовой, чтобы удалять загрязненный воздух даже в том случае, когда не пользуются электроплитой. В этом случае поможет площадка торцевая с решеткой 100ПТПР размерами 180х250 мм, D=100 или 125 мм.

Воздуховодный канал от вытяжки подключается к фланцу, а
естественная тяга удаляет воздух из помещения через решётку.
Решетка имеет защитный девиатор (козырёк), предотвращающий
обратный поток воздуха через нижнюю решетку.

Помимо основных есть еще ряд дополняющих элементов: хомуты, держатели каналов, фланцы и т.п.
Их применение не требует подробных объяснений.

Общие правила монтажа

Монтаж вентиляции в квартире

Схема составляется так, чтобы магистраль имела минимальное число поворотов и соединительных участков

На этапе технического проектирования учитываются требования к воздухообмену в помещении, принимается во внимание численность людей и объем комнаты

Крепление вентиляции проводится в последовательности:

• перед монтажом система делится на отдельные ветки, длина которых не превышает 12 – 15 метров;
• на деталях ставятся точки соединений и сверлятся отверстия;
• элементы магистрали отдельного участка нужно закрепить с помощью болтов, хомутов, соединения фиксируются скотчем или изолирующим герметиком.

Собранные блоки и узлы объединяются в единую цепь, делается крепеж трубопровода к перегородке, стене, потолку или выводится через кровлю.

Крепление к стене

Способы крепления воздуховодов

Хомуты, опоры, подвески крепятся с шагом не больше 4 метров для установки горизонтальных воздуховодов. Такой шаг актуален, если диаметр круглой трубы или наибольшая сторона прямоугольного сечения не превышают 40 см. Расстояние шага уменьшается до 3 метров, если указанные размеры канала превышают 40 см.

Предусматривается шаг 6 метров для воздуховодов на фланцах круглых или прямоугольных каналов с наибольшей стороной сечения до 20 см или изолированных труб разного сечения. Если размеры превышают указанную величину, шаг просчитывается в проекте. Вертикальное крепление вентиляционных труб к стене осуществляется через промежуток не больше 4 метров. Крепление на крыше и снаружи здания указывается в проекте и принимается по расчету.

Крепление к потолку

Приспособления для крепления вентиляции к стенам и потолку

К потолку воздуховод крепится в 50% случаев, если нет возможности крепить вентиляцию к стене. Для подвешивания используются подвески, шпильки и кронштейны.

Варианты крепления:

• L — образным кронштейном навешиваются малогабаритные трубы, используются саморезы. К потолку или балке подвески фиксируются дюбелями (в бетон), саморезами (в дерево).
• Z — образные шпильки применяются для установки каналов прямоугольного сечения, а крепление коробов к потолку осуществляется аналогично предыдущему случаю. За счет лишнего угла на кронштейне снижается нагрузка на поддерживающие метизы, и увеличивается прочность.
• V — образные подвески закрепляются к верхнему перекрытию анкерами. Такой вид подвесов выдерживает значительные нагрузки.

Нормативные расстояния по ГОСТу

Нормы установки прописаны в документе СНиП 3.05.01 – 1985, а при проектировании учитывается нормы расположения воздуховодов из СНиП 2.04.05.1991. Центральные оси магистрали должны проходить параллельно плоскости ограждающих конструкций.

Выдерживаются нормативные расстояния:

• от верха круглой трубы до потолка должно быть не меньше 10 см, а до близлежащих стен — 5 см;
• от круглого канала до горячего и холодного водопровода, газопровода, канализации должно быть не меньше 25 см;
• от наружной стенки квадратной и круглой трубы до электрической проводки — не меньше 30 см.
• при креплении прямоугольных воздуховодов расстояние до стен, потолка, других трубопроводов — не меньше 10 см (ширина в сечении 10 – 40 см), не меньше 20 см (ширина 40 – 80 см), больше 40 см (размер 80 – 150 см).

Изоляция и герметизация горизонтальных воздуховодов

Изоляция и герметизация горизонтальных воздуховодов являются важными процессами при их монтаже. Качественная изоляция и герметизация позволяют значительно увеличить эффективность системы вентиляции и кондиционирования, а также предотвращают утечки воздуха и возможные проблемы с его качеством.

Изоляция

Изоляция горизонтальных воздуховодов необходима для предотвращения потери тепла или холода в процессе транспортировки воздуха. Для этого используются специальные изоляционные материалы, такие как минеральная вата, пенополиуретан и другие. Изоляционный материал укладывается на поверхность воздуховода и фиксируется с помощью специальной клеевой или скотчевой ленты.

Герметизация

Герметизация горизонтальных воздуховодов необходима для предотвращения утечек воздуха. Герметичность воздуховода достигается с помощью специального клея или герметика, которые наносятся на места соединения воздуховодов и фитингов

Также важно правильно прокладывать воздуховоды, чтобы не было излишних изгибов и поворотов, которые могут нарушить герметичность системы

Преимущества изоляции и герметизации

Изоляция и герметизация горизонтальных воздуховодов имеют ряд преимуществ:

• Снижение энергопотребления системы вентиляции и кондиционирования
• Предотвращение утечек воздуха и сохранение его качества
• Снижение уровня шума, вызванного воздуховодами
• Увеличение срока эксплуатации системы и компонентов
• Улучшение эффективности работы системы вентиляции и кондиционирования

Схемы изоляции и герметизации

Наиболее распространенными схемами изоляции и герметизации горизонтальных воздуховодов являются:

1. Схема с двойным слоем изоляции и герметизации. В этой схеме используется два слоя изоляционного материала, а также два слоя герметика. Это позволяет достичь более высокой степени защиты от теплопотерь и утечек воздуха.
2. Схема с огнезащитной изоляцией и герметизацией. В этой схеме используется огнезащитный изоляционный материал и специальный огнезащитный герметик. Такая схема обеспечивает дополнительную защиту от возгорания и распространения огня через воздуховоды.
3. Схема с герметиком на основе полиуретана. В этой схеме используется герметик на основе полиуретана, который обладает высокой эластичностью и адгезией. Такой герметик обеспечивает надежное герметичное соединение воздуховодов и фитингов.

Использование правильной схемы изоляции и герметизации горизонтальных воздуховодов является ключевым фактором для обеспечения эффективной и безопасной работы системы вентиляции и кондиционирования.

Тонкости монтажа вентиляционной сети

Схема прокладки вентиляционных сетей должна содержать минимум соединений. Смыкание воздуховодов производится двумя методами: фланцевым и бесфланцевым.

Фланцевое соединение. Детали с расположенными на краях фланцами скрепляются саморезами либо клепками, которые находятся на расстоянии 20 см друг от друга. Для большей крепости швов они могут также завариваться.

Чтобы стыки были герметичными фланцы рекомендуется уплотнять прокладками из резины.

Схема сборки воздуховода из нескольких элементов при помощи фланцевого метода. Указаны также элементы, которые будут использованы для крепления конструкции к несущей поверхности (+)

Бесфланцевый метод заключается в подсоединении деталей при помощи бандажа, выполненного из металлических реек. Этот способ считается более экономичным, поскольку позволяет быстрее собрать конструкцию с минимальным использованием добавочных компонентов.

На что обратить внимание?

Сборка воздуховода из жестких деталей должна производиться в такой последовательности:

1. Перед проведением работ систему нужно разделить на несколько блоков. Длина каждого из них не должна превышать 15 метров.
2. На всех деталях участка – воздухопроводах, фасонных элементах, отмечаются точки подсоединения.
3. В этих пунктах просверливаются отверстия нужного диаметра.
4. К ним подсоединяются фиксаторы, закрепляемые болтами. Стыки обрабатываются особым скотчем либо герметизирующим составом.
5. Затем проводится полный монтаж соединительных компонентов и воздуховодов в единый узел, который закрепляется хомутами и прочими деталями.
6. Собранный блок поднимается и подвешивается на кронштейн или другой крепеж.
7. Элемент подсоединяется к уже выполненному ранее участку вентиляции, при этом обязательно проводится герметизация швов по диаметру.

Монтаж системы из гибких или полужестких элементов производится несколько проще, так как в этом случае легче выполнять повороты и изгибы

Важно не забывать следить за тщательной герметизацией швов

Расстояние между креплениями воздуховодов составляет 1,8 метров при вертикальном размещении системы и 1 метр при горизонтальном. Допустимая норма провисания гибкого элемента 5 см на 1 метр

При сборке системы из гибких полужестких элементов необходимо обратить внимание на следующие детали:

перед укладкой следует растянуть полностью гибкий элемент;
протягивая гофрированный рукав важно соблюдать указанное на упаковке трубы направление движения воздуха;
размещая воздуховод, нужно избегать его соседства с отопительными системами;
радиус изгиба должен соответствовать двойному диаметру воздуховода или превышать этот показатель;
крепеж участков производится при помощи пластмассовых хомутов, фольгированного скотча, подвесов, зажимов. Все стыки следует тщательно герметизировать;
при прокладке системы сквозь стену нужно воспользоваться специальными переходниками – гильзами.

Монтаж воздуховодов может осуществляться как с утеплением, так и без него

Теплоизоляция предотвращает выпадения конденсата в приточных канальцах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в необогреваемых помещениях либо снаружи зданий

Монтаж воздуховодов может осуществляться как с утеплением, так и без него. Теплоизоляция предотвращает выпадения конденсата в приточных канальцах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в необогреваемых помещениях либо снаружи зданий.

Если воздуховод устанавливается в жилой комнате, где желательно соблюдать пониженный уровень шума – рабочий кабинет, спальня, детская, следует задуматься о звукоизоляции. Хороший эффект дает применение воздуховодов, имеющих большую толщину стенок, а также обматывание конструктивных элементов звукопоглощающими материалами.

Аэродинамический расчет воздуховода

Чтобы определить размер воздуховода в разрезе, нужен эскизный вариант воздушной сети. Сначала вычисляют площадь сечения. Для круглой трубы диаметр находят из формулы:

D = √4S/π

Если сечение прямоугольное его площадь находят, умножив длину стороны на ширину: S = A x B. Вычислив сечение и применив формулу S = L/3600V, находят объем воздухозамещения L в мᶾ/ч.

Скорость движения воздуха в воздуховоде в районе приточной решетки рекомендуют брать в пределах от 2 до 2.5 м/с для офисов и жилья и от 2.5 до 6 м/с на производстве. В магистральных воздуховодах — от 3.5 до 6 в первом случае, от 3.5 до 5 — во втором и от 6 до 11 м/с — в третьем. Если скорость будет превышать эти показатели, возрастет уровень шума сверх нормативного значения. Коэффициент 3600 согласовывает между собой секунды и часы.

Использование табличных значений упростит процесс расчета. Иногда чтобы уменьшить шум в системе, применяют трубы с сечением, превышающим по размерам расчетную величину. С экономической точки зрения такое решение нерационально. Объемные каналы стоят дороже и крадут пространство (+)

Из таблицы, ориентируясь на скорость воздушного потока, можно взять и ориентировочный расход воздушной массы.

Общие правила монтажа

Монтаж вентиляции в квартире

Схема составляется так, чтобы магистраль имела минимальное число поворотов и соединительных участков

На этапе технического проектирования учитываются требования к воздухообмену в помещении, принимается во внимание численность людей и объем комнаты

Крепление вентиляции проводится в последовательности:

• перед монтажом система делится на отдельные ветки, длина которых не превышает 12 – 15 метров;
• на деталях ставятся точки соединений и сверлятся отверстия;
• элементы магистрали отдельного участка нужно закрепить с помощью болтов, хомутов, соединения фиксируются скотчем или изолирующим герметиком.

Собранные блоки и узлы объединяются в единую цепь, делается крепеж трубопровода к перегородке, стене, потолку или выводится через кровлю.

Крепление к стене

Способы крепления воздуховодов

Хомуты, опоры, подвески крепятся с шагом не больше 4 метров для установки горизонтальных воздуховодов. Такой шаг актуален, если диаметр круглой трубы или наибольшая сторона прямоугольного сечения не превышают 40 см. Расстояние шага уменьшается до 3 метров, если указанные размеры канала превышают 40 см.

Предусматривается шаг 6 метров для воздуховодов на фланцах круглых или прямоугольных каналов с наибольшей стороной сечения до 20 см или изолированных труб разного сечения. Если размеры превышают указанную величину, шаг просчитывается в проекте. Вертикальное крепление вентиляционных труб к стене осуществляется через промежуток не больше 4 метров. Крепление на крыше и снаружи здания указывается в проекте и принимается по расчету.

Крепление к потолку

Приспособления для крепления вентиляции к стенам и потолку

К потолку воздуховод крепится в 50% случаев, если нет возможности крепить вентиляцию к стене. Для подвешивания используются подвески, шпильки и кронштейны.

• L — образным кронштейном навешиваются малогабаритные трубы, используются саморезы. К потолку или балке подвески фиксируются дюбелями (в бетон), саморезами (в дерево).
• Z — образные шпильки применяются для установки каналов прямоугольного сечения, а крепление коробов к потолку осуществляется аналогично предыдущему случаю. За счет лишнего угла на кронштейне снижается нагрузка на поддерживающие метизы, и увеличивается прочность.
• V — образные подвески закрепляются к верхнему перекрытию анкерами. Такой вид подвесов выдерживает значительные нагрузки.

Нормативные расстояния по ГОСТу

Нормы установки прописаны в документе СНиП 3.05.01 – 1985, а при проектировании учитывается нормы расположения воздуховодов из СНиП 2.04.05.1991. Центральные оси магистрали должны проходить параллельно плоскости ограждающих конструкций.

Выдерживаются нормативные расстояния:

• от верха круглой трубы до потолка должно быть не меньше 10 см, а до близлежащих стен — 5 см;
• от круглого канала до горячего и холодного водопровода, газопровода, канализации должно быть не меньше 25 см;
• от наружной стенки квадратной и круглой трубы до электрической проводки — не меньше 30 см.
• при креплении прямоугольных воздуховодов расстояние до стен, потолка, других трубопроводов — не меньше 10 см (ширина в сечении 10 – 40 см), не меньше 20 см (ширина 40 – 80 см), больше 40 см (размер 80 – 150 см).

Техника безопасности выполнения монтажа

Большинство технологических процессов по установке воздухопроводящих труб выполняется на высоте. Вследствие этого приходится использовать грузоподъемное оборудование. Монтажники обязаны перед началом операций прослушать инструктаж, с отметкой в журнале, по технике безопасности.

Успешному результату проведения монтажа способствует соблюдение следующих правил:

• работы выполняются только квалифицированными монтажниками-высотниками;
• участок проведения работ обязательно ограждается, с одновременным блокированием прохода посторонним лицам;
• все подготовительные операции или сбор сложных узлов производится только на земле.

Выполнение производственных процессов в зданиях частной собственности потребуется установка крепких подмостков, строительных лесов. Операции с теплоизоляцией на барильетах и коробах осуществляются обязательно в защитных очках, респираторах и перчатках.

Видеоматериал приводит операцию сборки узлов и монтажа вентиляционной конструкции к плитам потолочного перекрытия. Монтажники используют перфораторы, крепежные детали, силиконовый герметик, строительные леса. Следующий видеосюжет продолжает представление монтажа воздуховода.

Грамотно проведенное проектное комплексное мероприятие и проложенные воздухопроводящие сети обеспечивают бесперебойную подачу уличного воздуха с одновременным отводом пылевых масс. Магистрали также не забиваются пылевыми отложениями при соблюдении монтажа поворотов и углов и исключают повреждение системы.

Нормативные расстояния по отношению к строительным конструкциями инженерным коммуникациям

Наряду с правилами монтажа вентиляции есть ограничения, связанные с дистанцией инженерных и строительных строений. При них крепление воздуховодов вентиляции не допускается:

• между потолком и вентиляционной коммуникацией округлого типа — 100 мм, между стенами – 50мм;
• строение прямоугольных воздуховодов и колонны из железобетона должны быть на расстоянии:

— 100 мм при стороне вентиляции 400 мм;

— 200 мм при стороне вентиляционной системы от 400 до 800 мм;

— 400 мм при стороне вентиляции от 800 до 1500 мм.

• расстояния между коммуникациями и вентиляцией должно как минимум 250 мм;
• дистанция между кабелями электричества и вентиляцией должна составлять 300 мм;
• на дистанции не менее одного метра должны проходить строительные элементы и стыки систем вентиляции.

Подготовительный этап

Рабочая документация должна соответствовать двум требованиям: выполнение по ГОСТу и наличие штампа производства работ за подписью ответственного лица (все договоренности с заказчиком должны быть зафиксированы на бумаге).

Рабочая документация должна содержать:

• общие данные о производстве (план-схема размещения вентиляционных установок, характеристика систем, спецификация системы, материал для изготовления воздуховодов, информация об изоляции воздуховодов (тепло- и огнепожарная);
• чертеж вентиляционной системы (координатные оси здания, отметки чистых потолков, размерные привязки установок воздуховодов к координатным осям или элементам конструкции, размеры сечения воздуховодов, места изоляции воздуховодов);
• чертеж вентиляционных установок (узлы и места креплений, места стыковок);
• чертежи общих видов нестандартных изделий и конструкций;
• чертежи нетиповых креплений.

Готовится спецификация материалов. Указываются объемы работ, даются сведения об отметках воздуховодов по высоте помещения, указания о сборке деталей воздуховодов в транспортабельные узлы. Составляется технологическая карта – документ, позволяющий выполнить операцию монтажа от начала и до конца. Данный документ содержит следующую информацию:

• область применения работ (условия и особенности производства работ);
• технология и организация выполнения работ (требования к качеству предшествующих работ, требования к технологии производства работ, технологические схемы, в частности страховка элементов вентиляционной системы, транспортировка изделий и материалов);
• требования к качеству и приемке работ (требования к качеству поставляемых материалов и изделий);
• схемы операционного контроля качества (перечень технологических процессов, подлежащих контролю);
• техника безопасности, охрана труда, экономическая и пожарная безопасность;
• потребность в ресурсах (необходимое машинное оборудование, инструменты и материалы):
• технико-экономические показатели (сметные расчеты затрат и график производства работ).

Проект производства работ (ППР) должен содержать титульный лист, пояснительную записку, строительный генеральный план, план здания, календарный план производства работ, технологические карты, смету затрат, график поставки оборудования на объект, спецификацию материалов и перечень механизмов и инструментов.  Направлен на тот, чтобы монтаж был выполнен качественно и в заданные сроки. Исходными данными являются задание на выполнение ППР и проект организации строительства. Соответствует следующим задачам:

• организация подготовительных работ;
• размещение заказов на производство оборудования;
• определение мест складирования оборудования и материалов;
• выполнение требований техники безопасности

Составляется план-график производства работ (наименование работ и их объемы).

Размеры и форма сечения

Различаются пластиковые воздуховоды величиной сечений и их формой. Выбор диаметра сечения зависит от внутренних объемов вентилируемых помещений и количества находящегося внутри народа. Соответственно, чем больше диаметр вентиляционного канала, тем больший объем воздуха он способен удалить за единицу времени.

Согласно положениям СНиП, показатели воздухообмена в жилых квартирах должны составлять не менее 30 куб. м на одного человека в час. Такое количество воздуха при естественном вентилировании способна за час удалить труба диаметром 15 см.

На отечественном рынке строительных материалов представлены пластиковые вентиляционные воздуховоды диаметром от 10 до 20 см. Для вентканалов прямоугольного сечения, наиболее часто встречающиеся размеры – от 10 х 5,5 см, до 20,4 х 6 см. В отдельных случаях, могут изготавливаться пластиковые воздуховодные трубы и большего диаметра.

По типу сечения полимерные воздуховоды бывают либо круглыми, либо прямоугольными. Принципиальной разницы между ними, как утверждают специалисты, не существует. Хотя, считается, что по круглым вентиляционным каналам воздух удаляется быстрее, поскольку в них, в отличие от прямоугольных, образуется меньше турбулентных завихрений местах изгибов.

Выводы и полезное видео по теме

Здесь вы увидите‚ как специалисты выполняют монтаж воздуховодов:

Воздуховоды из пластика и их монтаж:

Важно изначально иметь грамотный проект прокладки воздуховодов. Ознакомившись с видами и особенностями монтажа воздуховодов разных типов‚ можно заняться устройством несложной системы самостоятельно. Громоздкие и сложные в исполнении конструкции лучше поручить профессионалам

Громоздкие и сложные в исполнении конструкции лучше поручить профессионалам.

Если же у вас возникли вопросы или вы хотите уточнить какой-то момент по установке воздуховодов, спрашивайте совет – постараемся помочь вам.
