Жесткая подводка для смесителя: устройство, плюсы и минусы, монтаж

Какую выбрать подводку для смесителя: жесткую или гибкую

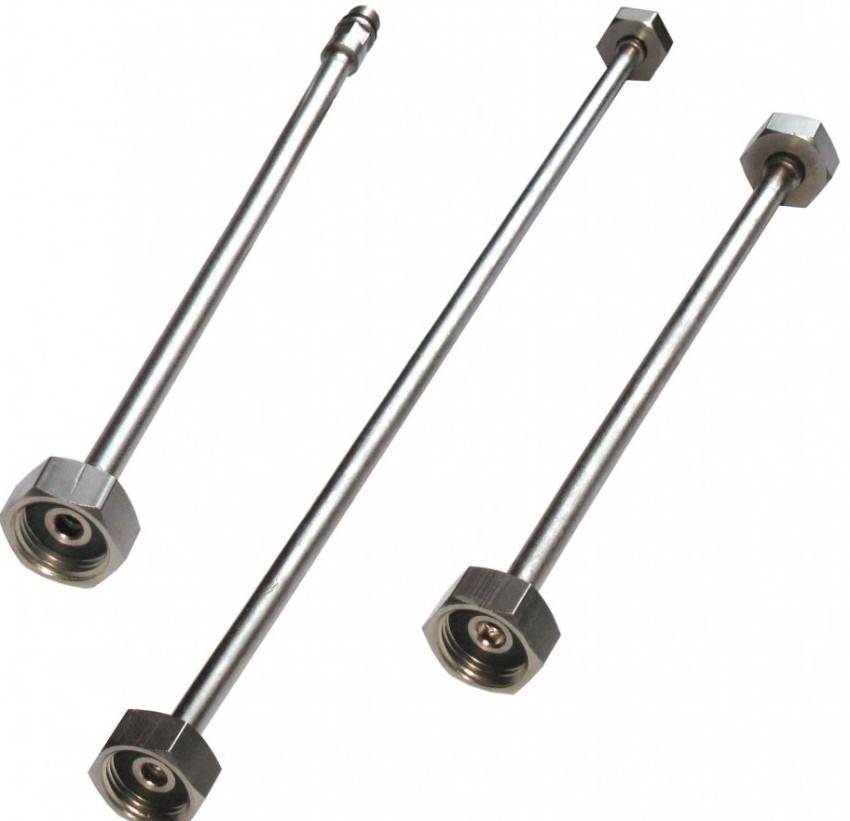

Жесткая подводка

Жесткую подводку для смесителя можно выбрать как наиболее надежный вариант подключения воды. Она будет выглядеть как металлические трубы, выполненные из меди, латуни или стали.

Жесткая подводка монтируется одной стороной к трубопроводу, а другой при помощи резьбового соединителя к смесителю. Металл такой конструкции устойчив к температурным колебаниям, химическим дезинфекциям и некоторым механическим нагрузкам.

Если вы выбрали жесткую подводку для воды, то, при правильном монтаже, у нее будут следующие преимущества перед гибкой системой:

Срок службы около 20 лет;
Не подвержена коррозии;
Относительно удобная установка;
Не накапливает грязь, легко моется;
Комфорт эксплуатации;
Устойчивость к щелочам, химическим средствам и колебанию температуры.

При этом недостатками такой подводки будут:

Возможные сложности монтажа;
Жесткость конструкции – передвинуть не получится.

Если вы решили выбрать жесткую подводку, то к водопроводу она подключится напрямую без использования переходников либо с помощью угловых вентилей и соединительных фитингов.

Длина такого элемента для смесителя, как правило, варьируется от 20 до 50 см. Соединительная резьба выпускается в двух исполнениях:

Со штуцером и накидной полудюймовой гайкой с внутренней резьбой.
Со стандартной резьбой М10 для смесителя или полудюймовой накидной гайкой с внутренней резьбой.

Чаще всего выбирают жесткую подводку в общественных помещениях с большой проходимостью людей и строгими санитарными нормами:

Школы;
Больницы;
Вокзалы;
Поликлиники;
Детские сады;
Санатории;
Аэропорты;
Пансионаты;
Стадионы;
Спортивные центры.

Замена жесткой подводки для воды не представляет особой сложности и может быть выполнена своими силами.

Гибкая подводка

Такого типа соединение можно выбрать в более распространенных ситуациях. Оно может использоваться с любым сантехническим оснащением, а также обеспечит доставку воды к оборудованию, находящемуся на расстоянии от стационарных точек ее подачи.

Гибкая подводка выполняется из шланга необходимой длины, который обмотан металлической оплеткой для увеличения прочности. На концах такой конструкции установлены фитинги. Чаще всего в качестве материала гибкой подводки выбирают каучук, так как он хорошо подходит под современные требования экологичности и безопасности. Также он имеет довольно продолжительный срок службы, не выделяя при этом токсичные вещества. Поскольку каучук устойчив к высоким температурам, конструкции на его основе можно применять не только для горячей воды, но и для отопления.

Гибкая подводка имеет латунный штуцер, который прикреплен посредством гильзы к шлангу. Соединение с подающей воду системой происходит через накидную гайку или штуцер.

Если вы решили выбрать гибкую подводку для воды, у неё будут следующие преимущества:

Безопасная эксплуатация;
Надежность и хорошее качество;
Более высокая практичность относительно жесткого аналога;
Монтаж и демонтаж осуществляется парой инструментов и не имеет сложностей;
Достаточно продолжительный срок службы;
Гибкость изделия позволяет его перемещать относительно смесителя без повреждений;
Возможность устройства эстетичного интерьера (гибкие шланги можно спрятать в бокс внутри стены).

Есть у гибкой подводки и минусы:

Сильные изгибы, скручивания и напряжение могут привести к деформации и протечкам;
Если гибкая подводка выполнена из сильфона, то вода в ней будет шуметь при использовании в разных помещениях одновременно.

Читайте материал по теме: Шаровые краны оптом: критерии выбора изделия и поставщика

Соединение гибких шлангов

Все шланги гибкой подводки оснащены концевыми гайками или штуцерами — фитингами. Существует два варианта фитингов для подсоединения:

Гайка ‐ штуцер
Гайка ‐ гайка

Длинный и короткий штуцер при подключении смесителя.

Обратите внимание на длину штуцеров, она бывает разная, с длинным и коротким штуцером. Это нужно для того, чтобы можно было подключить два шланга к смесителю, в случае маленького осевого расстояния между посадочными местами смесителя, менее 12 мм

Это позволит развести между собой грани двух штуцеров по высоте. Если же осевое расстояние более 12 мм, можно устанавливать одинаковые по длине штуцера.

Гибкий шланг подводки воды с угловым подключением.

Угловое подключение служит для экономии места или для подключения водопотребителя в труднодоступном месте.Угловое подключение бывает только гайка ‐ гайка, с вариацией внутренняя резьба ‐ наружная резьба.

К слову, обозначения выглядят так:

Внутренняя резьба ‐ ВР
Наружная резьба ‐ НР
Длинный штуцер ‐ ШД
Короткий штуцер ‐ ШК

При подсоединении сильфонной подводки обязательно наличие стопорного кольца и прокладки из паронита, меди или фторсодержащего полимера.

Что собой представляет гибкая подводка для смесителя

Можно с уверенностью заявить, что на сегодняшний день особой популярностью пользуются два типа гибкой подводки для смесителя – сильфонная и резиновый шланг в металлической оплетке.

Сильфонные подводки

Этот тип гибких подводок для смесителя представляет собой металлический гофрированный рукав с завальцованными гильзами, которые приварены к втулкам. Каждый элемент этой гибкой подводки, который соприкасается с водой, выполнен из нержавеющей стали. К сожалению, отечественные производители не выпускают данный тип гибкой подводки для смесителя. Цена данного продукта обычно высокая именно из-за того, что на рынке присутствуют только зарубежные варианты.

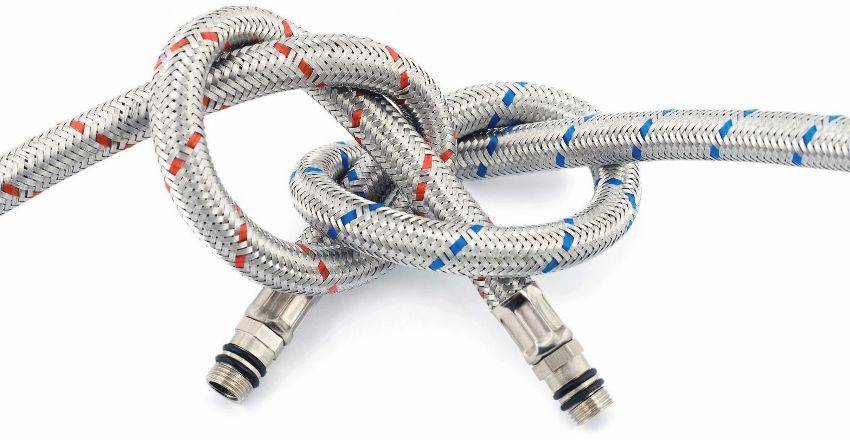

Гибкие шланги в оплетке

Такой комплект гибкой подводки для смесителя имеет относительно невысокую стоимость, так как производство резиновых шлангов не отличается повышенной сложностью. Этот фактор и объясняет широкую распространенность подводки для смесителя этого типа. Некоторые производители предлагают гибкие антивибрационные подводки, которые имеют больший диаметр шланга, что позволяет снизить уровень вибрации и шумов при протекании по ним жидкости.

Гибкая подводка этого типа представляет собой шланг, армированный оплеткой из металла или другого материала. Подсоединение к смесителю происходит через обжимную гильзу, находящуюся на одном из концов шланга. С другой стороны у армированной подводки находится накидная гайка с прокладкой, через которую происходит соединение с водопроводом.

Как правило, шланг для такой гибкой подводки изготавливают из резины или каучука. При этом резиновый шланг не должен применяться там, где осуществляется подача питьевой воды, так как резина имеет неприятный запах.

Для изготовления оплетки используются следующие материалы.

Алюминий
. Гибкая подводка, для армирования которой использовался алюминий, подходит для воды, максимальная температура которой будет не больше +80 °С, а рабочее давление не превышает 5 атм. Такая оплетка служит не очень долго – до 5 лет в среднем и подвержена коррозии, особенно если используется в помещениях с высокой влажностью.
Нержавеющая сталь. Этот тип обмотки для гибкой подводки более долговечен – срок службы составляет 10 лет. Такая оплетка будет более стойкой к температуре и рабочему давлению – +95 °С и 10 атм соответственно.

Нейлон. Такая оплетка обеспечивает гибкой подводке долгий срок службы (15 лет) и выдерживает температуру до +110 °С и давление в 20 атм. При этом и цена такой гибкой подводки для водопровода будет выше, чем у предыдущих вариантов.

Оцинкованная проволока.
Самый дешевый тип оплетки, который к тому же обеспечивает лучшую гибкость подводки. Однако на этом преимущества такой оплетки заканчиваются – этот материал является самым непрочным и имеет минимальный срок эксплуатации.
Самым распространенным материалом армирования для гибкой подводки является нержавеющая сталь

Читайте материал по теме: Гибкая подводка из нержавеющей стали

Преимущества

На выбор в пользу той или иной подводки влияют преимущества, которыми обладают различные виды изделий. Если говорить о сильфонной, то ее сильные стороны следующие:

Материалом для изготовления служит высококачественная нержавеющая сталь;
Изделие не боится последствий гидроударов;
Конструкция надежная, обеспечивает длительный срок службы;
Справляется с понижением температуры окружающей среды без проблем;
Безопасная для здоровья, изготавливается из гигиенически чистых материалов;
Изделия не подвержены горению;
Способны функционировать при повышении температуры воды до 250 градусов по Цельсию.

Размеры гибкой подводки для воды

Длина гибкой подводки

По длине армированный гибкий шланг начинается от 20 см и может достигать 5 м. Длина у таких шлангов фиксированная, всегда кратная 10 см.
Сильфонный шланг отличается тем, что его длина может меняться за счет вытягивания, без изменения прочности и диаметра. Вытягивается подводка на 70-80 % от изначальной длины, может достигать 2 м.

Диаметр гибкой подводки

Минимальный внутренний диаметр гибкой подводки составляет 6 мм для шланга 1/2 или 1/4 дюйма, максимальный внутренний размер 25 мм для шланга диаметром 1 дюйм. Гибкую подводку большего диаметра не целесообразно применять при подключении смесителей и бытовой техники.
Диаметр сильфонной подводки варьируется от 12 мм до 34 мм.

Диаметр резьбы гибкой подводки

Для бытовой техники и смесителей, размеры подсоединения отличаются: 3/8 дюйма или М 10 для подключения смесителей, затем идут фитинги размером 1/2, 3/4 и 1 дюймдля подключения остальной техники, фильтрующей системы.

Все необходимые размеры и характеристики гибкой подводки указаны на упаковке или на бирке прикрепленной к шлангу. Обозначения М 10 например, обозначает внутренний диаметр резьбы 9, 5 мм в метрической системе измерений (как вы можете понять, для удобства применяются округления, в большую или меньшую сторону, так, вместо 9, 5 мм для резьбы 3/8 дюйма, мы видим обозначение М 10, или другими словами условно 10 мм, это обозначение ещё имеет название евро размер), 1/2 дюйма обозначают как М 12 при 12, 7 мм, и так далее.

Таблица перевода дюймов — мм — евро размер.

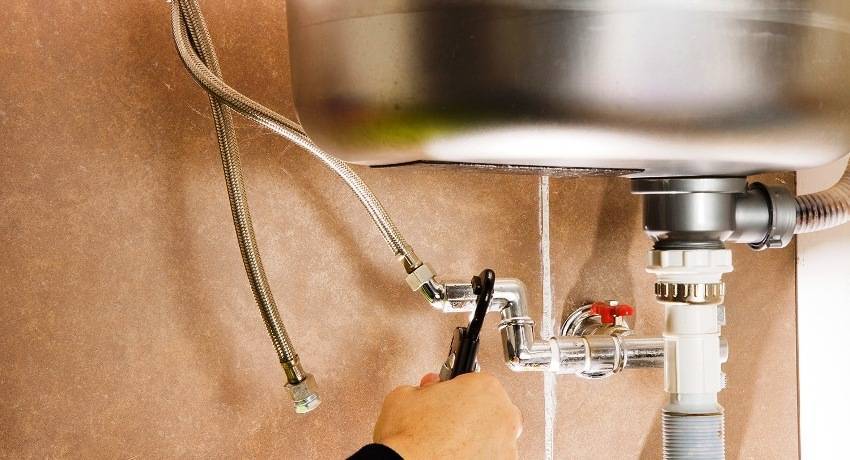

Монтаж

Выполнить монтаж сильфонной подводки, как мы уже отмечали, можно самостоятельно. Для этого следуйте простой инструкции.

Обеспечьте простой доступ к местам, где предусмотрены крепления подводки. При необходимости вы быстро выполните ремонт, проведете профилактические мероприятия.
Осмотрите изделие, убедитесь в его целостности, отсутствии дефектов. Даже если вы купили в магазине нормальную подводку, при транспортировке или во время хранения могут возникнуть проблемы.
Проверьте, насколько хорошо обжата концевая арматура. Многие китайские низкосортные изделия лишь выглядят прочными, хотя на самом деле качество оставляет желать лучшего.
Ознакомьтесь с инструкцией по монтажу, которую прилагают ответственные производители. Вам также необходимо знать про внешний диаметр подводки, который оказывается в паспорте.
Ни в коем случае не перетягивайте и не выкручивайте подводку в процессе монтажа и по его завершению. Изделие следует монтировать максимально ровно и аккуратно.
Удостоверившись с состоятельности новой подводки, отключайте воду на коренных вентилях. Открутите старую подводку, установите купленные элементы. Для этого достаточно воспользоваться простым ключом.
Запустите систему. Убедитесь, что протечки отсутствуют. Для этого нужна на некоторое время оставить воду включенной. Как правило, заводские уплотнители справляются с задачей по герметизации, но лишний слой герметика еще никому не повредил.
Еще один момент — не используйте газовые ключи. Они теоретически подходят для монтажа подводки, однако способны повредить накидные гайки. Устранять последствия таких неприятностей вряд ли вам захочется.

Советы по выбору

Выбирая жесткую подводку для своего смесителя, постарайтесь соблюдать несколько простых правил. Они носят рекомендательный характер, однако позволяют сделать действительно правильную покупку.

Материал. Внимательно изучите, из какого материала изготовлена подводка. По сути, сталь, латунь и медь имеют свои преимущества и некоторые нюансы, потому самое главное — это отсутствие подделки. Если вам говорят, что это латунь, вы должны быть уверены в справедливости этих слов.

Размер. Жесткая подводка проблематична немного в том, что она требовательна к правильному выбору размера

Принимать во внимание нужно диаметр трубы водопровода и входа на смеситель. Некоторые дома оснащаются нестандартными коммуникациями, потому перед походом в магазин непременно сделайте замеры.

Длина

Отдельная тема для разговора. Суть в том, что вам необходимо верно подобрать длину. Если трубка окажется короткой, придется покупать новую или приваривать недостающий элемент, что вовсе является решением на самый крайний случай. Если же трубка длинная, вы не сможете ее полноценно установить, так как материал не гнется. В этом заключается основная проблема выбора жесткой подводки.

Производитель. Сейчас на рынке сформировалась своя элита производителей сантехники и сантехнического оборудования. Также наверняка в вашем городе есть магазин, который пользуется наибольшим авторитетом. Приобретать продукцию желательно у них. Как производитель, так и реализатор не заинтересованы в том, чтобы терять авторитет и клиентов. Потому они стараются предлагать товар высокого качества. Он вам как раз и нужен.

Внешние аспекты. Как правило, подводку стараются скрыть от глаз, выполнив обшивку, установив мебель для ванной и так далее. Но в некоторых ситуациях подводка остается на виду, а значит, приходится обратить внимание на ее дизайн.

Цена. Скажем лишь одно — хорошая подводка жесткого типа не может стоить копейки.

Размеры

Длина жесткого соединения крана варьируется в пределах 20-50 см. Длина шланга начинается от 30 см и может достигать 2 метров.

Соединительный узел поставляется в различных вариантах.

Штуцер и накидная гайка, внутренняя резьба которой имеет диаметр, равный ½ дюйма.

Резьба стандартного типа, предназначенная для смесителя М10, или гайка накидного типа на ½ дюйма, оснащенная внутренней резьбой.

Нестандартное соединение встречается редко, это может быть штуцер M8/гайка на 3/8 дюйма или на ¾ дюйма. Для подключения такого подвода может понадобиться специальный переходник или даже замена сантехнического оборудования.

Размеры должны быть выбраны точно и правильно, чтобы монтаж не был сложным и соответствовал стандартизированной конструкции.

Чем отличается жесткое соединение от гибкой подводки

Сегодняшняя заметка хоть и носит целенаправленный характер, но не могу не упомянуть еще об одной подводке-жесткой. В основном это касается унитазов и водонагревательных приборов. Есть, конечно, и смесители, но на данный момент это очень редкие, в отличие от массового спроса изделия.

Раньше, жесткая подводка осуществлялась при помощи металлических труб и соединялась при помощи сгонов муфтами, работа емкая и серьезная, требующая от мастера высоких профессиональных навыков. С появлением полипропиленовых материалов: труб, фитингов и тд, ситуация изменилась.

Сварка пропилена, не такая уж и сложная работа. Следуя инструкции и немного потренировавшись, можно, вполне квалифицированно, сваривать соединения. Заметку на эту тему, я в ближайшее время выложу на блог и вы сможете подробно ознакомиться со всеми тонкостями этого процесса.

На самом деле, жесткая подводка во много раз устойчивей гибкой, просто сам материал прочнее, чем у шланга. Если верить изготовителям полипропилена, то труба из этого материала, может выдержать до двадцати пяти атмосфер, а гибкий шланг всего до десяти, судите сами, что прочнее.

Прошу заметить, в своих заметках на тему “Сантехника своими руками”, я не даю дотошную информацию о материалах и приборах. Я делюсь чисто своими навыками и личным опытом, рассказываю, как сделать ту или иную работу просто и качественно. Раскрываю свои маленькие секреты и наработки.

Интернет забит описаниями, я же поставил для себя другую задачу, предоставлять Вам только достоверную информацию о том, что я делаю собственными руками и считаю, что поступаю правильно, не забивая лишним вашу голову. Если Вы с этим не согласны, оставьте свой комментарий внизу статьи.

Преимущества и недостатки использования жесткой подводки

Этот тип подводки характеризуется жесткостью. При подключении смесителя к системе с помощью такой конструкции соединение получается неподвижным. Жесткая подводка представлена в виде металлической трубы с хромированным покрытием. Исключением являются медные изделия, которые не имеют защитного слоя, поскольку на их поверхности не размножаются вредные бактерии и плесень.

Жесткая подводка имеет длительный эксплуатационный срок, который составляет порядка 20 лет

Преимущества жесткой подводки для смесителя:

Отличные декоративные качества и классический дизайн.
Способность выдерживать воздействие высоких температур, а также их перепады.
Стойкость к агрессивному влиянию химических веществ.
Высокий запас прочности.
Устойчивость к коррозийным повреждениям.
Длительный срок эксплуатации (до 20 лет).

К недостаткам жестких конструкций относится высокая цена, а также довольно сложная схема установки. Поскольку в процессе монтажа все элементы находятся в стационарном положении, сборка такого соединения может сопровождаться определенными трудностями.

За счет гладкой поверхности, поддержание подводки в чистоте не становится проблемой

Длину трубок следует подбирать очень тщательно. Если направление водорозеток располагается не вертикально, придется его изменить. Для этих целей используются фитинги изогнутой формы. Кроме этого, неподвижное соединение создает дополнительные сложности в процессе ремонта и обслуживания кранов. Поэтому покупатели отдают предпочтение гибким вариантам соединений.

Преимущества и недостатки использования гибкой подводки для воды

Установка жестких стальных труб – трудоемкий процесс, в результате которого получается громоздкая и тяжелая металлическая конструкция. Монтаж гибких изделий не требует значительных усилий. При этом надежность системы и качество соединений совершенно не страдают.

У гибкой подводки для кухонных смесителей и других точек соединения имеется множество выгодных преимуществ:

Безопасность и удобная система эксплуатации.
Герметичность конструкции, которая достигается за счет использования высококачественных материалов для изготовления этих изделий.
Для установки и демонтажа подводки не требуется специальных навыков, знаний и профессионального оборудования. С этой работой может справиться даже неопытный человек.
Устойчивость к вибрационному воздействию. Гибкие соединения не боятся гидравлических ударов.
При условии правильной эксплуатации срок службы изделий довольно велик.
Гибкие шланги способны нормально функционировать в широком температурном диапазоне.

Технические характеристики нержавеющей стали позволяют применять оплетку из нее практически во всех узлах забора воды

В отличие от жестких конструкций положение гибких соединений можно изменять и перемещать их относительно смесителя.

Недостатки гибких шлангов для смесителей:

Гибкие изделия боятся механических нагрузок и легко поддаются деформационным изменениям, поэтому их нельзя сильно скручивать, перегибать или натягивать. В противном случае срок службы подводки значительно сократится.
Не разрешается устанавливать гибкие шланги рядом с источниками открытого огня.
Если в разные помещения одновременно подается вода, подводка может издавать неприятный шум из-за вибраций, возникающих в трубах.

Основным минусом алюминиевых оплеток является их низкая сопротивляемость коррозии

Кроме этого, металлические компоненты, которые присутствуют в соединительном устройстве, со временем поражаются коррозией. Некоторые разновидности гибких изделий чувствительно реагируют на воздействие высоких температур. Если вода в трубопроводе слишком горячая, может возникнуть протечка.

Основные преимущества гибких подводок:

Это их подвижность, по сравнению с жёсткими конструкциями.
Так же можно выделить их удобство при установке в сложно доступных местах. Помимо этого установка гибких подводок проста в местах с ограниченным пространством, без нарушения её целостности и надёжности. Тогда как установка металлических труб весьма сложна, неудобна и трудоёмка.
Практически полная герметичность конструкции, обусловленная изготовлением из материалов лучшего качества
Даже новичок, не имеющий специального оборудования и особых навыков, справится с установкой или демонтажем конструкции
Устойчивость к вибрациям
При соблюдении определённых правил, гибкая подводка для воды имеет долгий срок эксплуатации.
Малая подверженность высоким температурам

Гибкий тип конструкции удобен при установке в большом сплетение труб, а так же других приборов сантехники. Чего нельзя сказать о жёстких типах.

Какой вариант выбрать?

Специалисты рекомендуют выбирать оптимальный вариант – «полужесткую» подводку, которая представляет собой медную никелированную снаружи трубку.

Такой тип подводки уже оснащен стандартными штуцерами разной длины для вкручивания в тело смесительного крана. На другой конец полужесткой трубки навинчивают цанговые переходники с каучуковой прокладкой вокруг этой трубы. На противоположной стороне переходника есть имеется стандартная (НР или ВР) водопроводная резьба на ½ дюйма.

Подключение полужесткой подводки осуществить очень просто:

Тела цанговых переходников устанавливается на выход трубопровода. Затем нужно вкрутить эти полужесткие трубки в смеситель и установить его на мойку. Потом необходимо подогнуть подводку к нужному месту так, чтобы трубка не сложилась, то есть с большим радиусом. После этого надо отметить необходимую длину, надеть коническую часть цанговых переходников на трубку и отпилить лишнее. Перед отпиливанием не забудьте надеть цанговый зажим, в противном случае придется долго опиливать трубку и снимать с нее длинную фаску. Затем трубка вставляется в заранее прикрученные к трубопроводу тела цанговых переходников

Потом нужно набросить конические части на переходник, и очень осторожно затянуть их, чтобы не повредить резиновые уплотнители

Для монтажа потребуются только три инструмента: разводной ключ, рожковый ключ из автонабора и ножовка по металлу (или напильник с острой гранью).

Полужесткая подводка в отличие от гибкой не нуждается в замене каждые пару лет в целях профилактики, при этом более устойчива к гидравлическим ударам и разрывам. Выбрав этот вариант, вы значительно увеличите надежность соединения, снизив риск разрыва или протечек.

Классифицировать разновидности жесткой подводки можно на основе материалов, из которых она изготавливается в наше время. Она представляет собой трубки из металла. Этим металлом, в свою очередь, может быть:

Какой вариант надежнее — решать вам. Во многом это зависит от производителя и его степени ответственности за собственную продукцию. Самое главное, чтобы металл обладал антикоррозийными свойствами, а не являлся дешевой подделкой. К сожалению, некоторые фирмы используют обычный черный металл, который со временем ржавеет. А чтобы скрыть данный факт, покрывают его специальными красками и составами. Как результат, трубки выглядят как стальные, медные или латунные.

Основные виды гибкой подводки

Для подключения домашней сантехники используются два типа соединителей. Они отличаются как по внешнему виду, так и по конструкции. Гибкая подводка может быть изготовлена в виде:

короткого, относительно жесткого гофрированного патрубка из металла;
тонкого гибкого шланга с оплеткой из металла.

Оба варианта подводки отличаются по технологии изготовления, по сроку службы и способу обеспечения герметичности гибкой трубы.

Вариант с резиновым шлангом в оплетке

Конструкция подводки — это каучуковый шланг с запрессованными металлическими ниппелями по концам. С помощью резьбового соединения ниппель с большим усилием прижимается к входному штуцеру сантехники или трубы водопровода. Герметичность соединения обеспечивается прокладками, подмоточной ФУМ-лентой или уплотнительными кольцами.

Шланг гибкой подводки в оплетке выпускается в трех видах:

стандартный с Фитинги для стальных труб: виды, классификация, маркировка и примеры проведения монтажа фитингами на концах типа «гайка-гайка». Гаечная головка выполняется в размерах 1, 3/4, 3/8, 1/2 дюйма;
подводка-удлинитель. Отличается от предыдущего варианта тем, что на одном из концов стоит вращающаяся головка-штуцер с наружной резьбой (обычно в 3/8 дюйма);
соединительный шланг с подвижной гайкой (BP) с одной стороны, размером 3/8 или 3/4 дюйма, и неподвижным штуцером 1/2 дюйма с внешней резьбой (HP) с противоположного конца.

Последний тип шланга — это стандартный вариант гибкой подводки для смесителя 3/8 с прямым ниппелем под штуцер с наружной резьбой. Используется для подключения моек и ванных смесителей под горячую и холодную воду.

Виды мягких шлангов

Большинство современных смесителей и кранов, рассчитанных на подключение гибкой подводкой, спроектированы так, что входные отверстия с внутренней резьбой 1/2 дюйма расположены в труднодоступных местах. При установке крана завернуть штуцера обычно не составит проблемы. Но шланги гибкой подводки нужно будет периодически менять через 1-2 года эксплуатации. В подобной ситуации вывернуть прикипевший штуцер 1/2 становится непросто, даже если это качественное изделие из латуни.

Кроме того, один из ниппелей гибкой подводки 3/8 дюйма может иметь форму угольника, а гайка, вместо традиционного шестигранника под ключ, имеет рифленую накатку.

В качестве примера можно привести шланг подключения, производства немецкой компании Grohe. Это позволяет завернуть гаечную головку по резьбе рукой, без ключа. Такую подводку используют преимущественно для временного подключения кухонной техники. Например, кофемашины или настольной посудомойки.

Гибкий шланг

Сильфонный тип подводки

Данный вариант гибкой подводки представляет собой шланг в виде стального гофра с гайками или штуцерами 3/8 на концах. Длина его может достигать 200 см.

Стенки изготовлены из накаткой тонкой полоски нержавеющей стали. В процессе изготовления гофрированной подводки кромки полосы свариваются, благодаря чему гибкий шланг из металла приобретает возможность сгибаться в нужном направлении. При этом изделие способно выдерживать давление до 10 атм и температуру до 250 °C.

Гибкая подводка

Так как внутри гибкого гофрированного шланга нет оболочки из полимера, то принято считать сильфон самым долговечным и надежным типом подводки. На самом деле это не совсем так.

Гофры хорошо выдерживают статическое давление воды, поэтому гибкую подводку с гайками – штуцерами 3/8 дюйма можно использовать в качестве участка водопровода. Если же давление внутри сильфона меняется, то в местах сварки полосы из нержавеющей стали, очень плохо переносящей циклическую нагрузку, появляются микротрещины. Поэтому нельзя сказать, что труба из гофрированной стали в эксплуатации превосходит качественную гибкую подводку на 3/8 дюйма.

Назначение гибкой подводки

Перед покупкой, нужно учитывать для какого прибора или водопроводного узла необходим шланг. Вся подводка должна быть подключена в соответствии с условиями эксплуатации. Это касается давления в системе, температуры воды, пропускной способности. Подводка бывает трёх видов:

Для холодной воды — маркируется синей вставкой в оплетку.
Для горячей воды — маркируется красной вставкой в оплетку.
Универсальная, для холодной или горячей воды — маркируется синей и красной вставкой одновременно.

Гибкая подводка для унитаза

Для унитаза рекомендовано использовать гибкий шланг с внутренним диаметром минимум 8 мм, пропускная способность у такого шланга около 4 литров в минуту. Уместно использовать подводку с синими лентами в оплетке, для холодной воды

Обратите внимание на способ подключения воды к унитазу, подключение может быть нижним или боковым. Для боковой подводки лучше использовать гибкий шланг с угловым подключением

Гибкий шланг для ванны

Для подсоединения смесителя для ванны и душевой кабины лучше использовать шланг с минимальным внутренним диаметром 15 миллиметров, производительность у такого шланга уже 18 литров в минуту. Такой большой диаметр необходим для создания хорошей проточности воды. Ванна должна набираться быстро, а с душевой лейки должен быть хороший напор.

Гибкая подводка для смесителя

Смеситель для мойки на кухне и умывальника в ванной рекомендуется подключать шлангом с внутренним диаметром не менее 10 мм, при таком диаметре производительность примерно 4, 5 литров за одну минуту. В некоторых случаях при подключении смесителя может понадобиться переходник с 3/8 дюйма на 1/2 дюйма.

Переходник с 3/8 дюма на 1/2 дюйма.

Гибкая подводка для стиральной машины

Стиральную и посудомоечную машину рекомендуется подсоединять шлангом, с внутренним диаметром не менее 15 мм для холодной воды. Пропускная способность в пределах 18 литров в минуту.

Гибкая подводка для гидроаккумуляторов

Для подключения гидроаккумуляторов, фильтрующих систем, водяных насосов используют подводку с внешним диаметром 1 дюйм, и внутренним диаметром не менее 25 мм. Такой диаметр обеспечит производительность 78 литров в минуту. Это необходимо для достаточного водоснабжения всего жилья.

Все данные приведены из расчета: скорость потока воды в трубе ~ 1, 5 м/с, давление ~ 3 атм.

Преимущества и недостатки использования жесткой подводки

Жесткая подводка имеет длительный эксплуатационный срок, который составляет порядка 20 лет

Обратите внимание! Далеко не всегда можно использовать для подключения гибкую подводку для смесителя. ГОСТом четко установлено, что рабочее давление в трубопроводе квартиры не должно превышать 4 бар

Такую нагрузку выдерживает большинство изделий

Некоторые особо устойчивые варианты могут справиться с давлением до 10 Бар. Однако далеко не все из них рассчитаны на высокую температуру. При применении жесткой подводки такая проблема отсутствует

Такую нагрузку выдерживает большинство изделий. Некоторые особо устойчивые варианты могут справиться с давлением до 10 Бар. Однако далеко не все из них рассчитаны на высокую температуру. При применении жесткой подводки такая проблема отсутствует.
