Монтаж распределительного щита своими руками

Группы потребителей – как распределить по правилам

Поступающее в дом электричество правильно распределяют между потребителями. Существуют правила, при соблюдении которых можно собирать электрический щиток своими руками:

1. Все потребители мощностью 2 кВт и выше выделяем в отдельные группы. На каждую ставим автомат, рассчитанный на определенную нагрузку.
2. Для стиральной и посудомоечной машины, кондиционера, других приборов с невысокой мощностью нужны автоматические выключатели на 16 А. Подключаем кабелем сечением 2,5 мм2.
3. Более мощные приборы подключаем через автомат на 20 А или 32 А. Берем кабель большего сечения: 4 мм2 или 6 мм2.
4. Линии к розеткам делаем отдельно на каждую комнату, применяя трехжильный кабель 2,5 мм2. В распределительной коробке делаем ответветвления к розеткам.
5. Для линий освещения используем кабель 1,5 мм2, каждую защищаем автоматом 10 А. проводим отдельный кабель.

На первый взгляд подход к монтажу с подключением отдельными кабелями может показаться излишним. На самом деле, он единственно верный, обеспечивает высокую безопасность, удобство в управлении. При любой нештатной ситуации происходит автоматическое отключение группы потребителей, а не всей сети. Найти и устранить неполадку при такой схеме разводки гораздо проще.

Монтаж электрощита

Советы специалистов

С внутренней стороны бокса лучше всего наклеить схему с условными обозначениями. Если при возникновении аварийной ситуации вас не будет на месте другой человек сможет отключить электроэнергию или включить автомат, который выбил.

Обозначения в электрическом щите

Все группы проводов, которые присутствуют в распределительном щитке лучше подписывать. Обычно для этого используют специальные бирки. Это позволяет сделать процесс обслуживания и ремонта более удобным и комфортным.

Бирки на проводах в щитке

Вводные проводники для УЗО и автоматических выключателей лучше заводить сверху. Такие правила диктует завод изготовитель приборов. Во время проверки электрического щитка его дверь на несколько часов лучше оставить открытой. Через несколько часов можете подойти и проверить температуру автоматики. Если вы обнаружите, что изоляция начала плавиться, тогда следует отключить подачу электроэнергии и приступать к поиску проблемы. В ином случае в дальнейшем может произойти короткое замыкание.

Каждые полгода на клеммах следует подтягивать винтики

Особенно это важно если вы использовали алюминиевые провода. Не следует покупать распределительный щит, в котором мало места

Это связано с тем, что ограниченное пространство будет способствовать перегреву и быстрому выходу из строя определенных приборов.

https://youtube.com/watch?v=GLzd6kFg4Ds

Теперь вы знаете, как собрать распределительный щит своими руками. Надеемся, что эта информация была полезной и помогла выполнить правильную сборку. Если недостаточно времени, тогда доверьте эту работу профессионалам.

Рекомендуем изучить: vse-elektrichestvo.ru/elektromontazh/elektricheskie-shhity/shhitok-dlya-elektroschetchika-i-avtomatov.html.

Как выбрать хороший электрощит?

Качество и надежность электрощита в доме зависят в основном от качества аппаратуры, но то, каким будет распределительный щиток, тоже имеет значение.

Есть разные виды квартирных электрощитов. Выбор зависит от количества модулей и конкретных условий. Предпочтение следует отдавать пластиковым щитам, обладающими следующими качествами:

• внутри установлена металлическая, а не пластмассовая DIN-рейка — такая планка обеспечивает более надёжное крепление защитной аппаратуры;
• откидывающаяся крышка — дополнительно защищает автоматы от случайного включения и механических повреждений;
• есть клеммник для заземляющих проводов — при его отсутствии и наличии заземления клеммник придётся устанавливать дополнительно.

При значительном количестве аппаратуры предпочтение следует отдать коробкам, внутри которых есть рама с установленными на ней DIN-рейками. Если 2-3 автомата легко смонтировать в установленном распредустройстве, то подключить 5-10 и более затруднительно. В этом случае рама вынимается, монтаж и подключение производятся на столе, и она устанавливается обратно.

Смотрите это видео на YouTube

Как выбрать модульное оборудование в электрический щит

Аппаратура, устанавливаемая в электрощит, выбирается в первую очередь по общему току устройств, подключаемых после конкретных устройств защиты.

Ток автоматов защиты должен обеспечивать работу всех электроприборов одновременно, но не превышать допустимый ток для проводки.

Например, общая мощность электроприборов — 5кВт. Общий ток этих приборов составит по формуле номинальный ток автомата не должен превышать это значение, иначе появляется опасность перегрева кабелей и выхода их из строя.

Допустимый ток УЗО и реле напряжения для надёжности выбирается больше тока автомата защиты, который находится с ним в одной цепи.

Кроме того, в собранный электрощит устанавливаются розетки, амперметры, пускатели для включения электроотопления и другое оборудование.

Выбор электрического щитка

Когда выбирают и монтируют электрический щиток, к нему предъявляют следующие требования:

Короб должен обеспечивать размещение в нем необходимого количества аппаратуры, и даже с небольшим запасом. Размер определяется количеством набираемых элементов. Однополюсный автомат составляет 1 модуль. Остальные аппараты выполнены с размерами, кратными его размеру. Двухполюсник сделан на два модуля, а размер счетчика может быть больше восьми. Если подсчитать необходимое количество аппаратов, можно выбрать нужный бокс. Модели продаются по размерам или количеству модулей, которые могут поместиться внутри, например, устройство на 12 или 36 модулей. Электрический щиток изготавливается из негорючего материала со знаком электробезопасности, с указанием номинального напряжения. Материалом служит металл с неэлектропроводным покрытием или термопластик. Устройства выдерживают значительные механические нагрузки, а по дизайну можно всегда найти то, что нужно. Наружные и внутренние провода в щитке маркируются с помощью бирок, где должны быть указаны группы элементов. Нулевой и заземляющий провода подключаются к колодкам – по одному на каждую клемму. Синим цветом помечаются шины для нуля и черным для фазы. Выбор автоматов делается под сечение кабеля. Если установлена медная жила на 2,5 мм 2. максимально допустимый ток для нее составит 25 А. Параметры УЗО или автоматов подбираются из стандартного ряда в сторону уменьшения, что составляет 16 А

Между собой устройства желательно соединять шинопроводом. Металлический короб должен быть заземлен через дверцы и корпус

Каждый бокс продается с паспортом, где указаны тип и класс электрощитка, уровень защиты, меры предосторожности, способ установки и др. данные. Внешняя проводка в короб вводится в металлических трубах или рукавах

Внешняя проводка в короб вводится в металлических трубах или рукавах

Под электрический щиток внутренней установки к нему выдалбливаются штробы для пучков кабелей (рис

ниже).

Под электрический щиток внутренней установки к нему выдалбливаются штробы для пучков кабелей (рис. ниже).

Установка электрощитка со скрытой проводкой

Современные модульные устройства защиты

Автоматический выключатель – устройство, размыкающее электрическую цепь в случае перегрузки или короткого замыкания

Потребность в электроэнергии неуклонно растет. При этом большая часть распределительного оборудования эксплуатируется не один десяток лет. Поэтому качество получаемого тока часто оставляет желать лучшего. Есть и другие причины перепадов энергии – природные, технические.

Чтобы обезопасить электротехнические приборы и щиток, устанавливают модульные устройства защиты – автоматы. Современные устройства быстро реагируют на появление сверхтоков и размыкают электрическую сеть

В щитках работает то же правило подключения автоматов, что и в других приборах – питание заводится только с верхней части устройства.

Оголенные жилы кабелей закрепляются на клеммах модулей специальными защелками, например, винтами. Необходимо не допустить попадания кусков изоляции, влаги и пыли на контакты – если сразу не проявится, потом может пропасть электричество в части помещения или целиком (зависит от группы подключенных клемм), возможно возгорание.

Если жила кабеля цельная, для лучшего соединения рекомендуется загибать ее в форме U, потом закручивать. Так обеспечивается большая площадь контакта и лучшая проводимость. Для многожильных следует использовать специальные крепления НШВИ-2 и НШВ.

Сборка модульных элементов щита

Трехфазное устройство защитного отключения (УЗО)

Если соединение выполняется впервые, важно соблюдать поэтапную инструкцию, чтобы правильно собрать электрощиток и модули автоматов. Важно убрать лишние элементы, обеспечить достаточное освещение. Для начала приготовить требуемые блоки:

Для начала приготовить требуемые блоки:

• автоматы отключения;
• реле для контроля напряжения (защита бытовых приборов от скачков электроэнергии);
• УЗО;
• автоматы дифференциального типа;
• кросс-модули.

Если есть некоторые навыки работы с электричеством и проводкой, собрать однофазный счетчик не составит труда. Сборка трехфазного щитка проводится по той же схеме, разница только в числе жил и замыкаемых контактов. Элементы закрепляют на рейку зажимами в указанном порядке. После проверяют правильность соединения, только потом приступают к клеммным контактам. Ослабляют винты, гребенками распределяют провода.

Фаза на УЗО, модульные автоматы и другие компоненты раздается с вводного выключателя. Ноль берется от зажима автомата на вводе УЗО. Свободный конец нулевого кабеля подсоединяется к нулю основной шины (коммутация осуществляется единым синим проводом). Если остались неиспользуемые контакты, их следует закрепить шуруповертом.

После этого проводится окончательная проверка по заранее подготовленной схеме электрощита. Затем подается напряжение в тестовом режиме. Проводится замер количества электроэнергии на клеммах мультиметром или другим прибором.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

• двухполюсной автомат это модуль,
• УЗО однофазное три модуля,
• УЗО трехфазное пять модулей,
• трехфазный автомат три модуля,
• трехфазный дифференциальный автомат шесть – восемь модулей.

Когда нужна установка щита электрического в квартире

Установка щита электрического в квартире может осуществиться двумя способами, открыто или скрыто в нише. Ниша под электрощит делается специально и после установки щит лишь на немного выступает из стены.

Это вторая статья из серии: Все этапы работ по монтажу электропроводки в трехкомнатной квартире. В предшествующей статье я рассказал, как сделать упрощенный электропроект квартиры.

Электропроводку квартиры разделили на 9 электрических групп:

• 1 группу освещения;
• 6 розеточных групп;
• 1 электрическую линию для стиральной машины;
• 1 электрическую линию для плиты.

Примеры простых схем электрощитов смотрите ТУТ.

Переходим к первому этапу работ по монтажу электропроводки в трехкомнатной квартире. Это будет установка щита электрического в квартире.

Подготовка к монтажу распределительного щитка

Монтаж и сборка электрического щитка — это заключительный этап создания всей внутренней системы электроснабжения частного дома, квартиры или другого объекта недвижимости. После выполнения работ по подключению строения к общим электрическим сетям и монтажу внутренней проводки, можно приступать к установке корпуса распределительного щитка и сборке его внутреннего оснащения.

Начинать эту процедуру необходимо с составления принципиальной схемы электрощита, при этом следует учесть нижеперечисленные факторы.

1. Вид внутренней разводки проводов: «звезда» или «шлейф», в распределительных коробах или по смешанному варианту. Тип внутренней электрической разводки определяет количество проводов, подходящих к распределительному щиту. Их может быть до нескольких десятков. От это показателя зависит какое электрооборудование необходимо разместить в щитке, его количество и технические характеристики.
2. Общая мощность всех электроприборов: определяется суммой номинальных показателей по каждому прибору. Также этот общий показатель необходимо разбить по зонам потребления от каждой заведенной в щиток линии внутренней проводки. Это необходимо для подбора автоматов и других комплектующих по максимальному току нагрузки.
3. Учет всех возможных вариантов нагрузки: подключение дополнительных электроприборов, одновременное включение всей техники и так далее. Вернее всего, такой расчет уже был выполнен при монтаже внутренней проводки, но желательно продублировать его. Все автоматы и другое электрооборудование необходимо приобретать с запасом по мощности.
4. Определение видов электроприборов на объекте: многие электроприборы требуют установки дополнительного оборудования. Например, работу стиральной машинки необходимо обезопасить установкой УЗО (устройство защитного отключения). Это обеспечит надежную защиту человека от поражения электрическим током в случае замыкания фазы на корпус электроприбора.

После разработки принципиальной схемы электрощита, приобретения всех необходимых комплектующих и материалов приступаем к выбору корпуса устройства и его монтажу.

Ввод кабелей в щиток

Ввод кабелей в щиток

Заведение основных кабелей в электрический щиток требует времени и внимания. От правильности проведенной процедуры зависит последующая разводка проводов в щитке и конечный сбор.

Заводские приборы стандартной комплектации изготавливают так, чтобы заводить кабели было удобно. Сверху и снизу предусмотрены отверстия, чтобы ввернуть провод, достаточно надавить на перфорацию пальцем. Классический диаметр рассчитан на трубы 1,6 и 2 см в поперечном сечении.

В навесной электрический щиток завести кабели просто

Важно хорошо зафиксировать корпус и поочередно проводить трубы. Если щит встраиваемый, следуют пошаговой инструкции (порядок действий зависит от типа прибора). Основание крепится на алебастр и выравнивается

Основание крепится на алебастр и выравнивается.

В дешевых щитках отверстия часто отсутствуют. Прорезать необходимо самостоятельно

Важно не повредить внутренние элементы

Не рекомендуется оставлять внутри щитка длинный «хвост». Провода необходимо обрезать до нужного размера, это облегчит последующий монтаж УЗО и других устройств.

Подготовка к установке распределительного щита

Необходимо сделать перед сборкой:

• Выбрать электрощит в соответствии с типом проводки .
• Рассчитать общую нагрузку по мощности каждой группы.
• Рассчитать нагрузки на каждую группу по мощности каждого прибора.
• Продумать места, в которых требуется работа УЗО .

Лучше иметь запасные места для дополнительных УЗО, в частном доме это может пригодиться.

Полный список оборудования:

• Электрощит .
• Однотарифный электросчетчик классом точности от 2.
• Вводный автомат 32 А.
• Двухполюсный на 16 А, 2 штуки.
• Однополюсный резервный, 2 штуки.

Все материалы для сборки могут обойтись Вам от 2000 рублей.

При покупке электрощита не экономьте. поскольку дешевый щиток скорее всего придется переделывать и доукомплектовывать, а плохая пластмасса со временем стать хрупкой. Помимо этого, при пожаре недорогие щитки не соответствуют всем мерам безопасности.

Что должно быть в щитке

Есть несколько вариантов компоновки щитка — это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на фасаде дома, почти под крышей.

Электрощит

В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других случаях он стоит в квартире. При модернизации электросети, шкаф придется приобретать с расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.

Схема электросети для небольшого дома или квартиры

При составлении схемы электропитания очень важна безопасность. В первую очередь она обеспечивается для людей: при помощи УЗО — устройства защитного отключения, которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (произошло замыкание на «землю» или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, минимизируя возможность поражения электротоком. От УЗО фаза поступает на входы автоматов, которые тоже срабатывают при превышении нагрузки или при коротком замыкании в цепи, но уже каждый на своем участке.

Во вторую очередь необходимо обеспечить нормальную работу бытовой техники и электроприборов. Современная сложная техника управляется микропроцессорами. Им для нормальной работы требуется стабильное питание. Понаблюдав некоторое время за напряжением в нашей сети, его стабильным не назовешь: оно изменяется от 150-160 В до 280 В. Такой разброс импортная техника не выдерживает. Потому хотя-бы некоторые группы автоматов, подающих питание на сложную технику, лучше включить через стабилизатор. Да, стоит он немало. Но при скачках напряжения первыми «летят» платы управления. Они у нас не ремонтируются, а просто меняются. Стоимость такой замены — около половины стоимости устройства (больше или меньше зависит от типа устройства). Это вряд ли дешевле. Собирая электрощиток своими руками, или только его пока планируя, помните об этом.

Один из примеров компоновки щитка для небольшой схемы — на 6 автоматов

Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.

Также в щитке устанавливаются две шины: заземления и зануления. На шину заземления заводятся все заземляющие провода от приборов и устройств. На «нулевую» шину провод приходит от УЗО, и подается на соответствующие входы автоматов. Обозначается ноль обычно буквой N, при разводке принято использовать синий провод. Для заземления — белый или желто-зеленый, фазу ведут красным или коричневым проводом.

Один из вариантов собранного небольшого щитка

При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.

Один из вариантов DIN-реек в корпусе щитка

Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.

Соединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборки

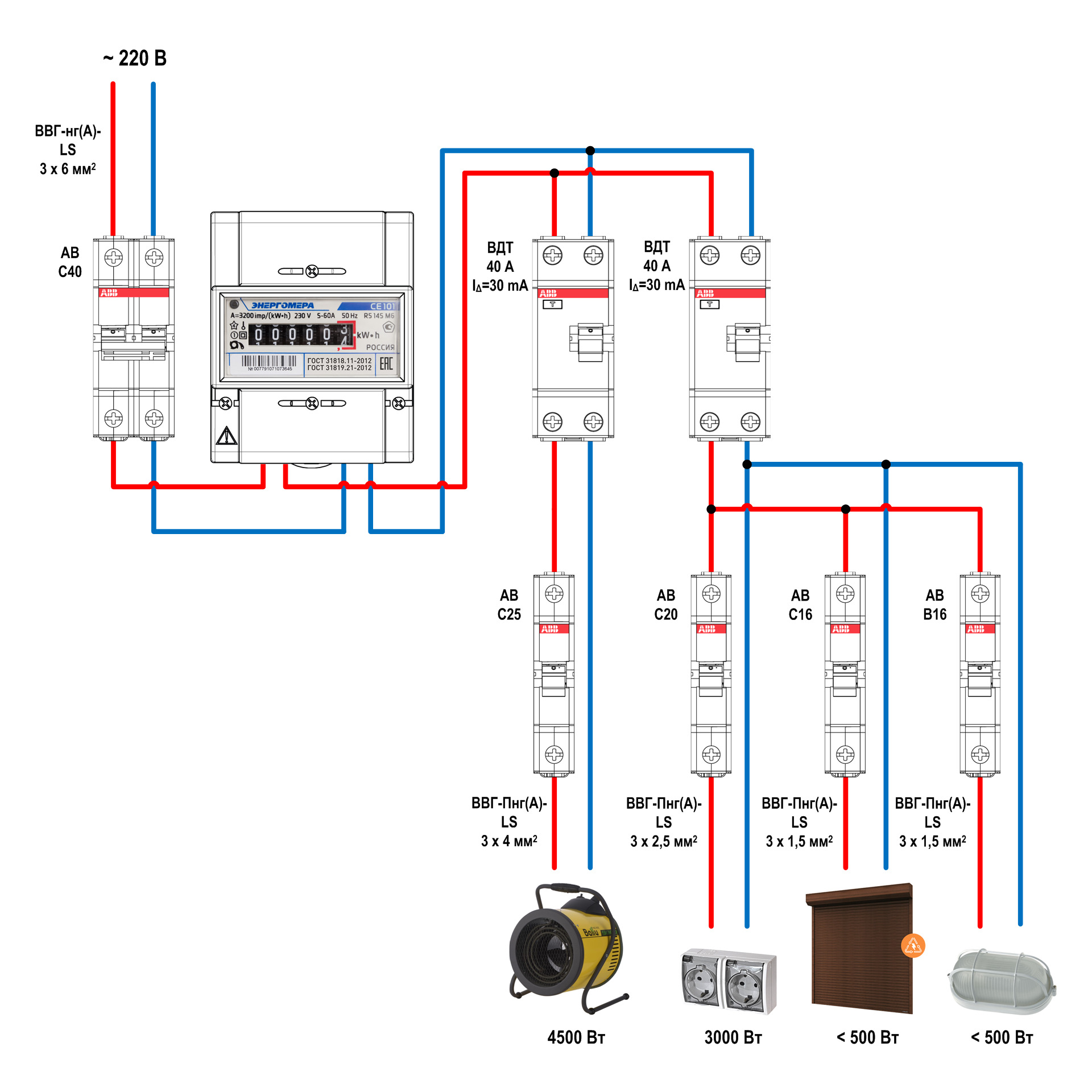

Схема на несколько групп

Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.

Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.

Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО

В общем, при разработке точной схемы, вам придется найти компромисс: сделать систему безопасной и не потратить при этом слишком много денег. Оборудование брать лучше проверенных фирм, а оно стоит прилично. Но электросети — не та область, в которой можно экономить.

Монтаж электрощитов в соответствии с проектной документацией

Монтаж электрощитов является одной из важных задач, которую необходимо выполнять в соответствии с проектной документацией. Он гарантирует безопасность и надежность работы электрооборудования, а также обеспечивает удобство в эксплуатации.

Перед началом монтажа необходимо ознакомиться с проектной документацией, где указаны требования по монтажу и установке электрощитов. Проектная документация должна содержать информацию о типе и мощности электрощита, о расположении и количестве установленных в нём органов управления, о выбранных методах монтажа и прокладки кабелей.

При монтаже электрощита необходимо соблюдать следующие требования:

1. Проверить наличие и соответствие электрических параметров электрощита, указанных в проектной документации.
2. Установить электрощит на специально предназначенное для него место с учётом требований по вентиляции и доступу для обслуживания.
3. Правильно и безопасно подключить электрощит к источнику электроснабжения в соответствии с проектной схемой.
4. Правильно и безопасно проложить и подключить электрические провода и кабели внутри электрощита.
5. Обязательно выполнить заземление электрощита согласно требованиям проекта и электробезопасности.
6. Установить и подключить органы управления и защиты в соответствии с проектной схемой и требованиями электробезопасности.
7. Тщательно проверить правильность и надёжность подключений.
8. Оформить акт технической приёмки, подписанный ответственным лицом, после осмотра и проверки правильности монтажа электрощита.

Монтаж электрощитов следует проводить с использованием специального инструмента и оборудования, а также с соблюдением правил электробезопасности. Весь монтаж должен выполняться квалифицированными специалистами и под контролем соответствующих органов.

Правильный монтаж электрощитов в соответствии с проектной документацией позволяет обеспечить надежную и безопасную работу электрических систем и оборудования, а также упростить их обслуживание и эксплуатацию.

Выбор места установки

Прежде чем сделать электрощиток для дачи или дома своими руками, следует побеспокоиться о выборе места под него. Удобнее всего повесить шкаф на участке стены возле входной двери в районе прихожей. В этом случае расстояние от столба с отводом будет минимальным, длина прокладываемого кабеля невелика. По высоте его размещают с учетом того, чтобы удобно было снимать показания счетчика и переключать распределительные (линейные) автоматы.

В отличие от старых щитков с открытым расположением пробок и рубильников, новые изделия совсем необязательно размещать высоко под потолком.

Корпус изделия надежно укрывает опасные для детей элементы коммутационного оборудования. Главное – обеспечить надежный запор, открываемый только с помощью ключа.

Общая информация по строению и материалу изготовления жил кабеля

Здесь информация, которой владеют многие, ограничивается лишь разницей между алюминиевым и медным кабелем. Причём она довольно скудна и, порой, ошибочна. Дело в том, что алюминий, помимо малого срока службы, ещё и очень ненадёжен. Достаточно перегнуть его несколько раз и жила переломится. Единственным его достоинством является дешевизна, но этот критерий в электротехнике должен стоять на последнем месте, а значит, остановиться следует на меди.Алюминиевые провода довольно ненадёжны

Медные кабели и их модификации

Такие жилы идеальны не только для сборки распределительных щитов, но и вообще для любого электромонтажа. Однако не следует забывать, что такие кабели могут быть жёсткими и гибкими. Вторые значительно проще в электромонтаже, но имеют большую стоимость. Ещё одним их недостатком перед жёсткими жилами можно назвать невозможность их фиксации в винтовых клеммах без предварительной подготовки. Речь идёт о лужении или обжимке наконечником при помощи кримпера.Такие жилы необходимо обжать или облудить перед коммутацией

Что же выбрать: применение жёстких и гибких медных жил в монтаже распределительного щитка

Если смотреть с точки зрения удобства, то при монтаже лучше использовать гибкие кабели, однако и здесь всё не однозначно. При использовании жёстких жил, их укладка немного сложнее, но при этом упрощается создание качественных контактов на соединениях с автоматикой и шинами, как нулевой, так и заземляющей. К тому же, тщательно проложив всё один раз, больше мастер к этой работе возвращаться не будет. А вот при использовании гибкого кабеля возникает проблема некачественных соединений, которые впоследствии обязательно начнут греться, что недопустимо при сборке силовых шкафов или щитков освещения.

Таким образом, наилучшим выбором для монтажа электрощитов является жёсткий медный провод подходящего сечения. Применение гибких жил допустимо лишь в труднодоступных местах с обязательным лужением или обжимкой наконечником очищенного от изоляции отрезка.

Сечение

Сечение нужно выбирать в соотношении с током, который будет проходить в щитке. Однако, если при покупке провод вызывает сомнения, на него нет удостоверения качества или есть неуверенность в достоверности информации о сечении, нужно взять с запасом. К примеру, не 6 мм, а 10.

Наиболее подходящие марки проводов

Для установки используют  и отечественные, и импортные материалы. Из российских товаров можно посоветовать ПВ-1 (однопроволочные), или  ПВ-3, ПВ-4 (многопроволочные). Из зарубежных аналогов прекрасно подойдут для таких работ H05VK, Н07VK.

Как создать схему

Перед началом компоновки составляют план снабжения дома электричеством с учетом всех отдельных линий и мощных агрегатов, которые собирают в группы.

• Мощные пользователи, потребляющие более двух киловатт, компонуют в группы. На каждой линии ставят автомат, выдерживающий указанные нагрузки.
• Посудомойки, стиралки, кондиционеры, требующие небольшой мощности, подсоединяют к автоматическим выключателям, рассчитанным на 16 А. выбирают кабель сечением 2,5 мм².
• Агрегаты большой мощности потребуют автоматов на 25 А, сечение питающего кабеля увеличивают до 4,6 мм². Такие линии проводят одним целым проводом.
• Для розеток подводят контуры на каждую комнату, проектируют трехжильный провод сечением 2,5 мм². Индивидуальные ветки на розетку ставят в распределительных коробках.

Осветительные приборы делят на группы, подсоединяют к одному кабелю 1,5 мм², линия потребует автомата на вводе в 10 А.

Требования при проектировании

Категорических стандартов относительно наполнения щитка модулями не разработано, но есть некоторые правила. Логично размещать вводный рубильник в верхнем ряду, в начале, перед другими прерывателями.

Правила проектирования:

• В жилых домах монтаж электрощита предусматривает сплошные ограждающие устройства для закрытия частей под напряжением. В помещениях для спецперсонала дверки шкафов ставят сетчатыми или с отверстиями. В любом случае общие щитки на площадках снабжают замками.
• После рубильника по инструкции ставят измерительные общие установки. Слева-направо монтируют УЗО групповой категории, например, на кухню, ванную, для освещения, розеток.
• Далее проектируют автоматические прерыватели по очередности: осветительного контура, общих розеток, выделенные магистрали на стиралку, электрический котел, водонагреватель и другие.

Расчет количества мест в щитке

Размер корпуса должен вмещать все предусмотренные модули, входить в стеновую нишу. Габариты выбирают после определения списка устройств, при этом желательно оставить место для резерва.

Учитывают следующее:

• стандартный одинарный автомат — 17,5 мм, двойной — 35 мм, тройной — 52,6 мм;
• двухмодульное УЗО на 1 фазу — 35 мм;
• четырехмодульное УЗО на 3 фазы — 70 мм;
• двухмодульный дифавтомат на 1 фазу — 70 мм;
• клеммник на DIN рейке — 17,5 мм на 1 модуль;
• счетчик 105 – 140 мм;
• трехмодульное реле напряжения — 52,5 мм;
• розетка на DIN рейке — 52,5 мм.

Схема на несколько групп

Электроэнергия, подающаяся к дому, равномерно распределяется между потребителями. Трехфазный ввод делят на группы агрегатов по мощности.

Выделяют несколько стандартных схем:

• Схема №1. На входе монтируют двойной автомат, при этом его номинал — не более показателя вводного тока. Выключатели ставят после автомата, группируют слева-направо. Первыми фиксируют прерыватели на мощных потребителей, затем — управляющие механизмы для розеток, последними ставят автоматы для освещения.
• Схема №2. Для предохранения от токового удара предусматривают УЗО. Если защитное устройство одно, его располагают после общего рубильника.
• Схема №3. Совершенная система, когда каждая связка подключена к собственному УЗО и отделена от других. Так каждый контур имеет собственный автомат, но размер шкафа должен быть больше.
• Схема №4. Оптимальная схема, в ней предусмотрено 2 DIN рейки, т. к. все комнаты и контуры подсоединены к собственному УЗО и автомату. На верхней шине ставят все УЗО, а на нижней — автоматические прерыватели.

Подготовка места и монтаж щитка

Нишу под электрический щит лучше делать на высоте 1,5-1,8 метра от пола. И расположить его лучше возле входа в квартиру. Перед началом лучше узнать толщину стены в которой собираетесь делать нишу под монтаж щитка, если она не достаточная для монтажа, лучше повесить внешний щиток. Если стены бетонные запаситесь терпением и специальными дисками на «болгарку» по бетону. Или сделайте фальшстену из гипсокартона перед бетонной, под нее и приходящие провода будет удобно спрятать.  На этом этапе мне повезло, стены у меня дома из крымской ракушки, очень податливый материал.

После того как будущее место для монтажа было готово, я занялся сборкой щитка. Поставить на место нулевую шину и шину заземления.

Так же нужно было сделать заземление дверцы и самого щитка(требования энергокомпании), для этого я подвел к ним провод как показано на фото.

Определив места для всех автоматических выключателей, я установил их на рейку. Автоматы самых «сильных» групп потребителей я разместил ближе к главному автомату на 32 А.

Дальше нужно было сделать перемычки между ними. Перемычки я сделал из того же медного провода сечением 4мм как показано на рисунке. Но лучше использовать специальную шину.

Оставалось только поставить щиток на место.

Через специальные отверстия в щитке я ввел в него все группы проводов, заранее помеченных (если заранее не пометить к какой группе идет каждый провод, дальше может начаться путаница)

И начал вводить провода в автоматические выключатели и дифференциальные автоматы. Монтажным ножом срезал с кабеля внешнюю, белую оплетку и по цветам протягивал провода к местам подключения.

Пока новый счетчик не встал на место я подал питание на щиток со старого счетчика. По мере подключения новой группы я подавал питание на нее.

Если сделать правильно не хватает средств, ниже я показал более дешевую, но тоже надежную схему.
