Выбор и порядок крепления кабель-канала к стене

Как крепить кабель канал к стене?

Электропроводка обычно спрятана в стенах, но вот заново штробить их, чтобы скрыть провода, к примеру, от антенны телевидения, роутера, кондиционера и т.д. мало кому хочется. В таком случае на помощь приходит простая конструкция – кабель канал, позволяющий надежно спрятать провода, а при необходимости достать их.

Что из себя представляет кабель канал?

Обычный вид кабель канала – белый короб прямоугольного или квадратного сечения, но найти изделие другого цвета или более округлой формы также не составит труда.

Кабель каналы могут выполняться из:

За счет низкой цены, простоты монтажа и эксплуатации наиболее распространен последний вариант. Крепить его можно на стену из любого материала.

Часто отделение для одного кабеля имеется в напольных плинтусах. Но т.к. больше одного провода в канале помещать не рекомендуется, для нескольких проводов придется покупать многоканальный.

К стене из любого материала кабель канал можно попросту приклеить. Но если в коробе много проводов, то клей может и не выдержать нагрузку. Кроме того, демонтировать такой канал будет затруднительно. Он открепится только вместе с обоями и кусками штукатурки. При прокладке кабель канала большой длины, клей может позволить делать отверстия под дюбели и саморезы несколько реже, упростив и ускорив монтаж, но полностью отказываться от более надежного способа крепления на шурупы не стоит.

Если крепить на саморезы или дюбель — гвозди на той части кабель канала, что будет примыкать к бетонной стене, необходимо проделать отверстия. Если этого не сделать, а сразу вкручивать шурупы в пластик, он может треснуть. При узком канале отверстия можно располагать на одной линии, а при широком – зигзагообразно.

К кирпичным, блочным и бетонным стенам кабель канал крепится при помощи дюбелей. Короб с предварительно проделанными в нем отверстиями прикладывается к стене, и через отверстия производится ее разметка. Далее кабель канал откладывают в сторону, высверливают дрелью или перфоратором дырки, прикладывают основу короба к месту крепления, вставляют дюбеля (обычно 6-8 мм в диаметре)и фиксируют шурупами.

Как крепить кабель канал к гипсокартону? Для монтажа к стенам из дерева, либо обшитым гипсокартоном нет необходимости предварительно сверлить отверстия в стене. Кабель канал прикладывают к стене и вручную вкручивают саморезы по дереву. Если кабелей в коробе планируется много, то для надежности конструкции лучше использовать дюбели типов «бабочка» или «ввертыши».

Для простоты работ и аккуратного внешнего вида конструкции при обходе углов и поворотов лучше воспользоваться специальными элементами – внутренними и внешними уголками, соединителями, заглушками, а не подрезать короб на необходимый угол. Незначительные огрехи при монтаже можно замаскировать подходящим по цвету герметиком.

Важное правило, которое следует соблюдать при монтаже: короб должен плотно прилегать к стене по всей длине. На ровных бетонных стенах для этого достаточно крепить его шурупами с шагом в 40-50 см, но при неровной поверхности их нужно располагать чаще. Как крепить кабель канал к стене? Как крепить кабель канал к стене? Электропроводка обычно спрятана в стенах, но вот заново штробить их, чтобы скрыть провода, к примеру, от антенны телевидения, роутера, кондиционера и т.д

мало

Как крепить кабель канал к стене? Как крепить кабель канал к стене? Электропроводка обычно спрятана в стенах, но вот заново штробить их, чтобы скрыть провода, к примеру, от антенны телевидения, роутера, кондиционера и т.д. мало

Правила и хитрости монтажа

Сами по себе пластиковые кабельные каналы нетрудно смонтировать даже не очень опытному мастеру. Установка этих моделей имеет в большинстве случаев стандартные решения. Но если работа сопряжена с прокладкой основных проводов, лучше хотя бы проконсультироваться с электриком.

Простая прокладка

Проложить на вход в дом уличный канал или протянуть телефонный провод недолго. Нет запредельных сложностей и в решении более трудоемких задач. Основные принципы здесь те же, что и почти в любой работе: точность и аккуратность.

Кабельные короба устанавливаются так:

1. Разметить стены и, при необходимости, потолок. Желательны строго горизонтальные или вертикальные линии.
2. Освободить первый лоток от крышки.
3. Начать крепить каналы по одному, подрезая по размеру с учетом длины линии, ее конфигурации.
4. Каждую часть сети отрегулировать (с помощью уровня, по высоте и для соблюдения иных параметров).
5. Сделать отверстия для дюбелей или наметить точки вхождения саморезов.
6. Закрепить первыми или вторыми приспособлениями. Дюбеля и саморезы лучше брать с широкими шляпками. Можно использовать и шайбы.
7. То же можно сделать, используя «жидкие гвозди», хороший клей с быстрым схватыванием или надежную двухстороннюю клейкую ленту.
8. Поместить внутрь провода.
9. Установить крышку.
10. Оборудовать вход на конечную точку (например, розетку).

Сверлить стены вроде бы и необязательно, это тяжелая и грязная работа. Но установка дюбелей или саморезов куда надежнее, чем клеевой способ. Такие линии будет легче снять, а посаженные на клей отойдут вместе с обоями. Да и исправить ошибки при монтаже с клеем будет сложнее.

Важные тонкости

Как и в другом труде, в прокладке линий есть свои тонкости. В частности, металлические изделия можно использовать и дома. Их логично применить для стыковки плинтусных систем через дверь. Помимо всего прочего, это позволит сократить общую протяженность сети.

Есть и другие «мелочи», которые могут пригодиться:

1. Крепеж стандартного по длине лотка (двухметрового) при ровной стене осуществляется в трех местах — по краям и посередине. Если же поверхность не идеальна, число таких точек лучше увеличить.
2. При использовании дюбелей или саморезов есть риск повредить лоток. Понизить его можно: для этого изначально нужно пробурить отверстия меньшего диаметра.
3. Лоток в ходе монтажа может сползать вниз, сдвигаться в стороны. На время его можно закрепить клейкой лентой.
4. Если сам монтаж осуществлять на ленту, под нее нужно подготовить основу. Плоскость должна быть чистой, обезжиренной. Можно воспользоваться простейшей пропиткой.
5. Основу канала и крышку нарезать при подгонке необходимо отдельно. Предварительно их соединяют, выравнивают. Отметки наносятся карандашом или фломастером, следы которых легко стереть. Затем разъединяют и режут.
6. Резать нужно канцелярским ножом (при маленьких габаритах), мелкой ножовкой по металлу. Края можно зачистить «нулевой» наждачкой.

В моде сейчас декоративные кабель-каналы для наружной проводки. Интересного эффекта можно достичь при использовании прозрачных лотков. В них вместе с линейными проводами несложно проложить и светодиодную подсветку.

Прокладка коробчатых систем, вместе с заменой электропроводки, часто является лишь одним из этапов большого комплекса работ. Это, какой бы ни был, ремонт помещения. Это по силам обычному человеку, но требует времени и серьезного подхода. Современные технологии значительно облегчают этот труд, но то, насколько качественным будет результат, зависит только от самого мастера.

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

• В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
• Затем кабель канал прикладывается к стене по размеченной ранее линии;
• При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
• Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
• После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

• На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
• Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
• Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Преимущества кабель-каналов

Укладка проводов в подобных конструкциях имеет множество плюсов:

• Эту работу можно провести самостоятельно, для этого не нужен опыт.  Монтаж, укладку, демонтаж проводить очень легко.
• Бюджетность. Короб для прокладывания электропроводки стоит недорого.
• Безопасность. Уложенные таким образом провода сокращают риск травмирования электричеством. Помимо того, они кабель-каналы обладают устойчивостью к возгоранию.
• Долгий срок службы.
• Простой доступ к системе. Для ремонта поврежденного участка достаточно открыть короб, это делается без дополнительных усилий и инструментов. Большой выбор цветов, размеров и форм конструкций.

Особенности монтажа кабель-каналов для прокладки открытой электропроводки

На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.

Монтаж кабель канала можно доверить специалистам

Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.

Для закручивания шурупов потребуется шуруповерт

Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:

Фото	Описание работ
	Снимаем с изделия упаковку и верхние крышки. Выполняем разметку на стене и начинаем прикручивать кабель канал по выполненной разметке. Монтаж начинается от розетки или светильника
	Пространственное положение стыкуемых элементов следует тщательно контролировать.
	После фиксации короба начинаем закладывать провод.
	По мере закладки провода на место устанавливается крышка кабель-канала.

Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.

В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.

Для угловых стыков найдется подходящее изделие

При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.

Напольные короба лучше выбирать с перегородками

К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.

Форма уличного кабель-канала может отличаться

Открытая проводка в пластиковых трубах

Более удачный вариант, электрические кабели прятались в пластиковых трубах, что намного лучше смотрелось на стенах. Кроме того, пластиковые трубы служили дополнительной защитой от механических повреждений.

Недостатки – сложность монтажа и регламентного обслуживания. Электрики еще помнят, с каким трудом приходилось протаскивать кабели по трубам, особенно если имелись повороты.

Часто трубы проходилось разрезать, а после протягивания кабелей соединять муфтами. Еще один существенный недостаток – большие сложности во время производства ремонтных работ. Благодаря низкой стоимости открытая проводка в пластиковых трубах довольно часто используется и сегодня.

Открытая проводка в пластиковых трубах

Наружная проводка

Сейчас читают

Как сделать душ в помывочной комнате

Сливные трапы для бани — Строим баню или сауну

Монтаж электропроводки в гофре

Монтажные площадки

Для простого крепления провода на уже готовую стену, элементы отделки или даже мебель целесообразно использовать монтажные площадки в липким слоем. Они изготавливаются как под крепление одиночного провода, так и под жмут проводов. В первом варианте, площадка имеет специальную скобу куда вставляется провод. Во втором, присоединение кабелей производится при помощи кабельной стяжки. На случай, если липкий слой не справляется с удержанием проводов, в монтажной площадке может быть предусмотрено специальное отверстие под дюбель-гвоздь или саморез.

При повреждении кабель-канала или во время ремонта возникает необходимость его демонтировать. Для этого:

• отключают электропитание,
• снимают крышку короба,
• откручивают крепежные элементы.

После того как демонтировали неповрежденный кабель канал, его можно будет использовать снова.

Таким образом, установить кабель-канал можно своими руками, не имея профессиональных навыков

Важно подобрать способ крепежа, соответствующий материалам стены, и выполнять работу аккуратно

голоса

Рейтинг статьи

Размеры пластикового короба для проводки

Пластиковые короба для электропроводки различаются длиной, шириной и толщиной. Согласно 8 разделу «Размеры» ГОСТ Р МЭК 61084-1-2007 «Системы кабельных и специальных кабельных коробов для электрических установок» рекомендовано изготавливать прямые секции кабель-каналов с длиной, которая выбирается из размерного ряда с приращением 0,5 м. Минимальная длина секции должна составлять 2 м.

Также в этом разделе указывается то, что производитель обязательно должен указывать значение площади поперечного сечения (в мм²) внутри короба, то есть полезной площади, которую можно использовать при монтаже кабеля. Ширина короба зависит от количества проводов, которые можно разместить внутри, а также от назначения самого изделия.

Размеры электромонтажных кабель-каналов в сечении

Мини-каналы выпускаются промышленностью с такими типовыми размерами в сечении:

• 10х10мм;
• 10х12мм;
• 12х12мм;
• 12х16мм;
• 16х16мм;
• 16х20мм;
• 20х20мм;
• 20х25мм;
• 25х25мм;
• 25х40мм;
• 40х40мм;
• 40х60мм;
• 60х80мм.

Лотки этого типа рассчитаны на размещение одного или двух проводов.

Напольные короба производятся сечением:

• 160х65мм;
• 50х12мм;
• 92х20мм;
• 75х17мм.

Магистральные пластиковые короба для электропроводки имеют следующие типовые размеры в сечении:

• 20х10мм;
• 30х10мм;
• 40х25мм;
• 25х25мм;
• 40х40мм;
• 40х16мм;
• 80х60мм;
• 100х60мм.

Для плинтусного типа размер определяется шириной крышки (диагональной стенки) и обычно изготавливается 50 или 70 мм. Также можно встретить размеры плинтусов с кабель-каналами, которые даются по значениям высоты и ширины основы. В этом случае наиболее востребованными являются плинтуса 50х50 мм. Они позволяют разместить несколько проводов в одном изделии. Лотки размером 100х100 предназначены для размещения трёхжильных проводов.

Размеры для угловых конструкций зависят от размеров внутренней части изделия. Наиболее популярным размером является 40х40 мм. Гибкие гофрированные модели в зависимости от назначения выпускаются следующих диаметров: 16мм; 20мм; 25мм и 50мм.

• 16мм трубы используют для прокладки осветительных и телефонных кабелей;
• для создания отводов к розеткам или выключателям используют 20мм гофроканалы;
• между электрощитками или распределительными коробками используют гофрированные кабель-каналы с диаметром трубы 25мм.

Также промышленность выпускает кабель-каналы, предназначенные для размещения светодиодных лент, выпускаются они шириной от 5 до 20 мм. Кроме этого, светодиодные каналы могут располагаться в плинтусных коробах.

Учитываем ширину кабеля

Короб, должен быть достаточно свободным для укладки провода. Маленькое сечение не позволит крышке будет плотно закрыться. Плотно уложенный провод будет перегреваться.

Толщина стенок пластиковых кабель-каналов

В зависимости от размеров лотков, выпускаются изделия с различной толщиной стенок. От её значения зависит прочность и гибкость короба. Небольшие мини-каналы изготавливают с толщиной стенки 0,7мм. Средние по размерам короба (шириной от 20 до 40мм) имеют толщину порядка 1,3мм. Широкие магистральные профили (от 60 до 100мм) изготавливаются толщиной 2,4мм.

Помимо коробов стандартных размеров, многие фирмы выпускают изделия под заказ, выполненные по размерам заказчика.

Дополнительные элементы

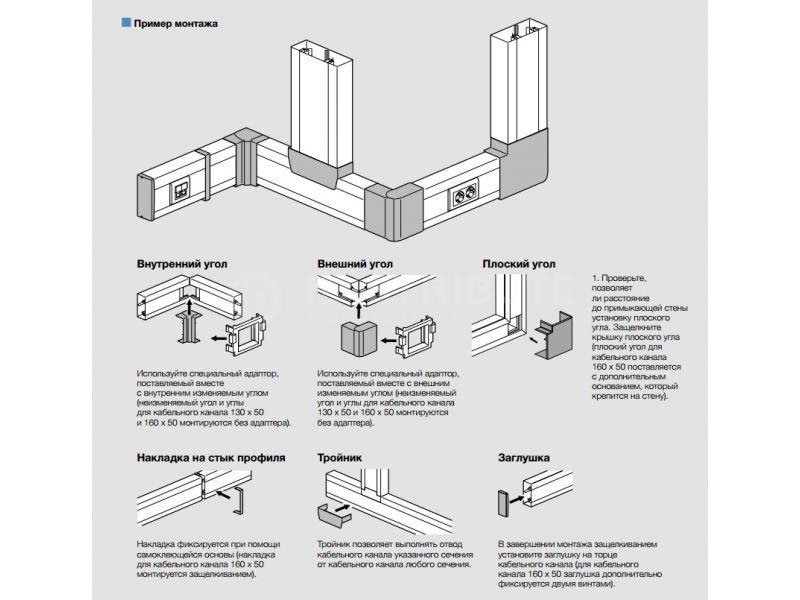

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование	Особенности	Сферы применения
Мини	Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм	Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные	Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.	Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие	Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см.	Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом	Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.	Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные	Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать.	Офисы, административные здания, квартиры и частные дома.
Гибкие	Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы: для телефонных линий — 1.6 см; к розеткам и выключателям — 2 см; подведение к электрощитам и распределительным коробкам — 2.5 см; при соединении проводов между этажами — 5 см.	При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком	Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.	Любые офисные и жилые помещения.
Прозрачные с подсветкой	Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.	Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные	Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.	Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.
