Устройство и монтаж молниезащиты на мягкой кровле

Разновидности

Существует два основных типа установки молниезащиты. Первый — это классический или пассивный тип. Второй тип, активный, появился гораздо позже, в середине 1980-х гг. Они обеспечивают защиту двумя способами:

1. Снятие заряда, вызванного молнией, коронным разрядом на остром конце молниеотвода. Это снижает напряжение электрического заряда, который притягивает молнию.
2. Коронный разряд создает ионизированные проводящие каналы в атмосфере. Или, как их еще называют, реактивные потоки, которые не позволяют молнии достичь ничего, кроме самой системы молниезащиты.

Пассивная молниезащита

Он состоит из молниеотвода, заземляющего провода и контура заземления. Разрядник устанавливается на крыше здания (сооружения), возвышающиеся архитектурные элементы (дымовые и вентиляционные трубы, парапеты, противопожарные стены) также могут быть установлены на соседней мачте. Такое решение используется, например, для защиты зданий автозаправочных станций.

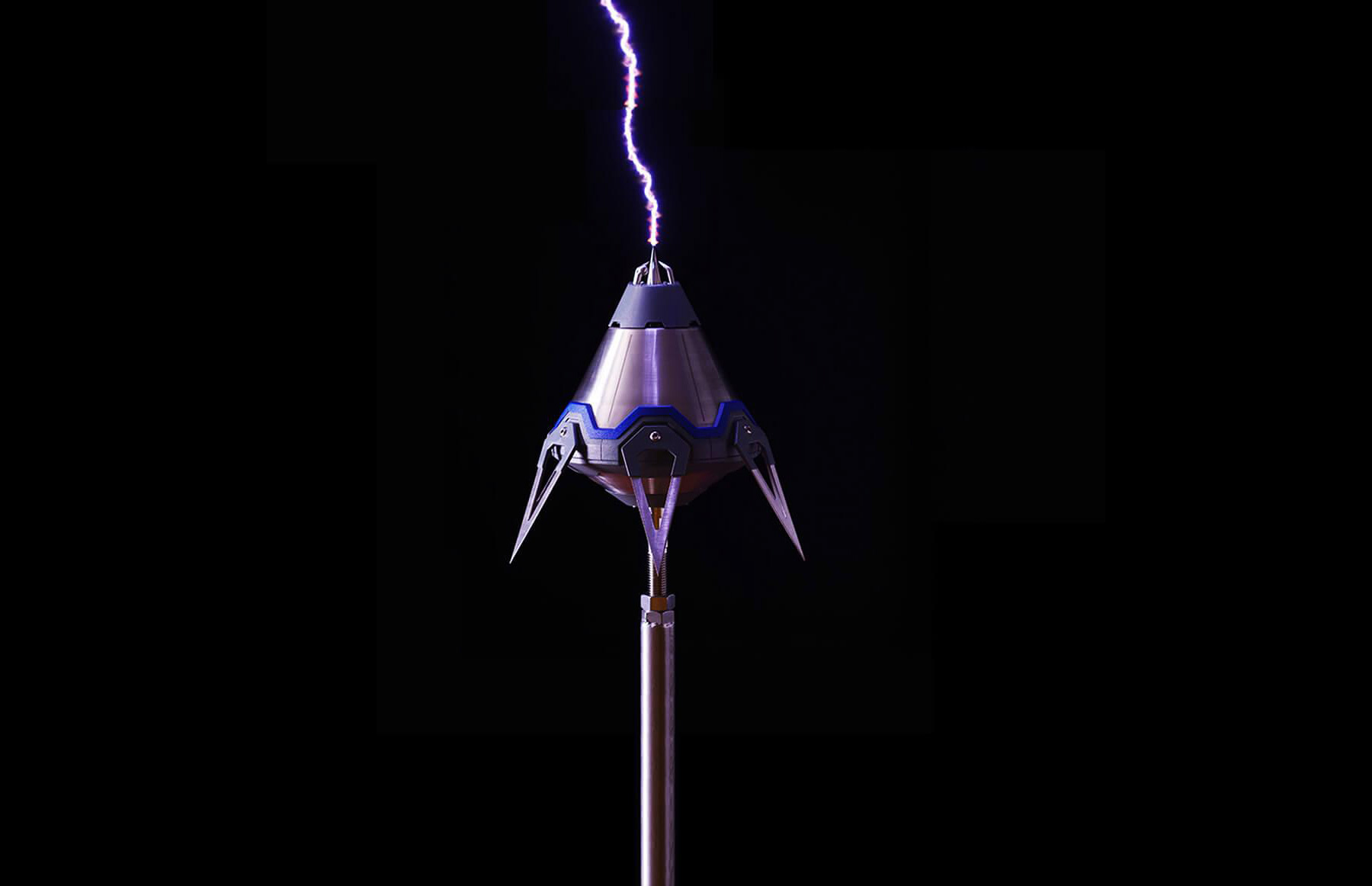

Активная молниезащита

Технология активной молниезащиты призвана обеспечить реактивную струю раньше и большей продолжительности. Молниеотвод способен защитить большую площадь, чем пассивный молниеотвод.

Вначале для достижения желаемого эффекта использовалась ионизация воздуха радиоактивными материалами. В настоящее время их использование запрещено. В качестве альтернативы используются специальные устройства с электронным управлением или специально разработанные разрядники, которые могут срабатывать, когда электрическое поле объекта достигает заданной интенсивности.

Молниезащита здания с металлической кровлей

Бытует ошибочное мнение, что молниезащита металлической кровле не требуется. Дескать, металл не горит, и нечего впустую тратить деньги.

Энергия разряда молнии очень высока, и в отсутствие молниезащиты металлической крыши может раскалить металл до такой степени, что под ним воспламенятся деревянные конструкции обрешётки и стропильной системы, полимерные мембраны гидроизоляции и другие горючие материалы.

Такой скрытый пожар будет не сразу обнаружен и принесет огромный ущерб. Поэтому молниезащита частного дома с металлической крышей обязательно должна быть установлена.

Принципы устройства защиты от молний на зданиях с металлической крышей сходны между собой. Это обуславливается одинаковыми факторами риска. При трении воздуха и содержащихся в нем частиц пыли о кровельный материал он электризуется. Это может вызвать разряд статического электричества и без грозы и молнии.

При большой площади ската мощность разряда будет достаточной для того, чтобы причинить серьезный вред здоровью оказавшихся на его пути людей или домашних животных. Поэтому здания с металлической кровлей нуждаются в надежной системе заземления скатов.

Металлочерепица

Молниезащита кровли из металлочерепицы проектируется, исходя из общих принципов. Молниезащитная сетка должна прикрывать всю площадь скатов с шагом не более 6 метров. Элементы молниезащиты на металлочерепице крепятся с помощью специальных кронштейнов, фиксируемых к обрешетке кровельными саморезами.

Заземление крыши из металлочерепицы должно иметь достаточную площадь контакта с грунтом для отведения как разряда молнии, так и скапливающихся зарядов статического электричества. Заземлить крышу из металлочерепицы лучше с помощью пространственной сварной конструкции из труб.

Профнастил

Профлист точно так же изготовлен из оцинкованного металлического листа, покрытого слоями грунтовки, краски и полимерного защитного покрытия.

Соответственно принципы и подходы проектирования молниезащиты крыши из профнастила ничем не отличаются от металлочерепичной.

Фальцевая

Молниезащита фальцевой кровли выполняется по сходным принципам. По сравнению с заземлением кровли из металлочерепицы она отличается повышенными требованиями к заземлению.

Если кровля не окрашена и выполнена из медного или оцинкованного листа, весь скат является большим проводником и обкладкой конденсатора. Поэтому статический заряд на нем накапливается быстрее, а потенциал такого заряда – выше. Соответственно и выше угроза поражения разрядом людей и конструкций, находящихся на крыше или на чердаке.

Молниезащита для мягкой кровли

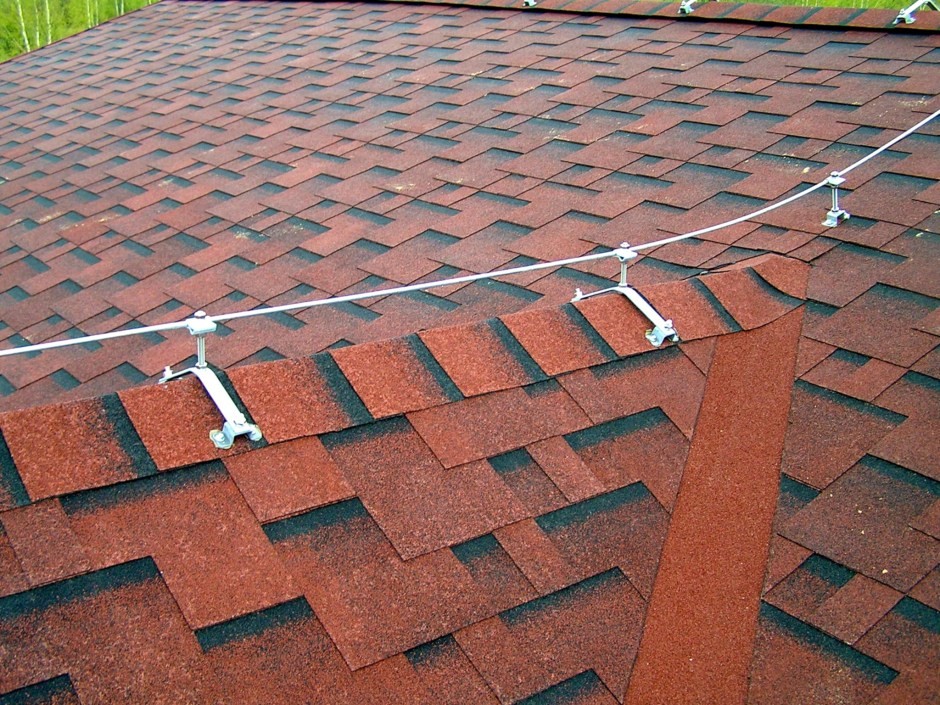

Монтаж молниезащиты на мягкой кровле осуществляется с помощью креплений, не нарушающих целостность покрытия. Если для этого используются гвозди или саморезы, они должны быть снабжены неопреновыми уплотняющими прокладками, а место установки дополнительно герметизировано битумной мастикой.

Скатная кровля, покрытая гибкой черепицей, защищается от ударов молнии так же, как и металлочерепица. Поверхность кровельного материала не проводит электрический ток.

Статический заряд на таких скатах накапливается незначительный, и допустимо устанавливать менее мощное заземление, чем для металлочерепицы.

Молниезащита плоской кровли, покрытой рулонными материалами, состоит из токоприемников по углам крыши и токоотводящей сетки с шагом не более 6 метров.

Установка системы защиты от молний не регламентируется действующим законодательством. Однако ее необходимость для крыши из металлочерепицы, профнастила, фальца, мягких кровельных материалов очевидна для владельца, заботящегося о сохранности своего дома или коттеджа.

Современный подход к безопасности строений любого типа – это комплексные мероприятия, где одна из позиций отвечает за защиту кровельных конструкций от попадания молний. Эту систему так и называют – молниезащитой. В этой статье расскажем о производстве молния защиты двускатной кровли, из чего она состоит, каких типов бывает, по каким критериям ее надо выбирать, можно ли обойтись без этой системы. Сразу отметим, что молниезащита – система технически непростая.

Установка конструкции

После того, как сделан расчет и подготовлены материалы, выбрано место установки, можно переходить к монтажу. В первую очередь выполняют земляные работы, устанавливают заземление.

Громоотводы для дачи или частного дома предусматривают установку линейного либо замкнутого заземлителя. В первом случае копается траншея, в которой электроды заземления выстроены в линию и скреплены между собой сваркой. Второй тип заземления подразумевает погружение в грунт треугольной конструкции из трех электродов заземления, соединенных между собой металлической полосой.

Глубина приямка, прямого или треугольного, должна составлять 0,5-1 метр – стержни забиваются в грунт. К месту крепления токоотвода роется глубокая траншея для соединительного отвода для заземляющего контура.

Для того чтобы электрический разряд легко уходил в землю, нужен грунт с хорошими электропроводящими свойствами. Если почва песчаная, то для улучшения электропроводности ее поливают электролитом – солевым раствором.

Пропускать электрический ток может только увлажненный грунт. Можно предусмотреть отвод кровельного водостока на соответствующий участок либо закопать контур заземления на такой глубине, где грунт всегда остается влажным.

Линейный контур заземления

Чтобы заземлитель, который вы сделали, на протяжении многих лет соответствовал требованиям, предъявляемым к защитной системе, для изготовления его элементов используется металл с большим запасом по площади сечения. Это связано с тем, что толщина стальных элементов со временем снижается из-за ускоренной коррозии в токопроводящем грунте. Для изготовления конструкции обычно применяется стальной профиль – труба, полоса, уголок.

На следующем этапе работ устанавливается опора для молниеотвода в заранее выбранном месте. Опору прочно закрепляют, чтобы она могла противостоять резким порывам ветра, ударам молнии. На опору крепят стержневой молниеприемник с подходящей площадью сечения. При отсутствии металлопроката требуемой длины, данный элемент сваривают из нескольких отрезков.

В качестве опоры удобно использовать высокое дерево, растущее недалеко от дома. Молниеотвод крепится к дереву при помощи синтетического фала с таким расчетом, чтобы в защитный конус дом попал целиком. Если подходящего дерева нет, громоотвод соединяют с телевизионной антенной на крыше, поскольку ее мачта выполняется из неокрашенного металла. Если антенна закреплена на деревянном шесте, вдоль него прикрепляют проволоку подходящего сечения.

Варианты защиты небольшого дома

Токопровод в виде катаной проволоки или металлической полосы прочно подсоединяется к молниеприемику, закрепленному на опоре. Проверьте, как проложен токоприемник, нижнюю часть которого приваривают к отводу контура заземления. Правильно смонтированный токоприемник нигде не касается металлических элементов дома. В противном случае электрический разряд молнии пойдет не в заземляющий контур, а в металлическую конструкцию, которая контактирует с токоприемником.

Монтаж токоотвода подразумевает приваривание металлической проволоки или полосы к горизонтальной части контура заземления по всей ее длине. Заземлитель забивается в землю на дно траншей, затем траншеи и приямки засыпают вынутым грунтом.

Уход за конструкцией

Смонтированную из металла молниезащиту следует регулярно осматривать для выявления очагов коррозии. Каждую весну, до начала сезона гроз, проверяют контакты защитной системы. При необходимости их зачищают, поскольку из-за плохого контакта может возникнуть размыкание системы, возгорание при попадании грозового разряда.

Коррозия металла контура

Не реже, чем раз в три года, проверяют степень коррозии заземляющего контура, для чего его откапывают и осматривают. Сильно поврежденные коррозией элементы требуется заменить на новые. В противном случае громоотвод в какой-то момент не сможет справиться со своими функциями.

Грамотный расчет и правильный монтаж громоотвода обезопасит ваш дом. Все работы можно выполнить своими силами.

https://youtube.com/watch?v=6MIOsXp7Tso

Молниезащита металлической кровли

Конечно же, это не является заблуждением. Кровлю используют в качестве приемника молний, элементы, не являющиеся металлическими, должны обладать молниеприемником.

Конечно, это не может обладать сто процентной гарантией. Безусловно,приемником молний является металлическая кровля,при этом ей необходимо обладать надежным электрическим контактом по всей ее поверхности.

В данном случае заземлитель должен свариваться с токоотводом и молниеприемником. Но если невозможно исполнить сварочную работу, то следует соединить с помощью болтов.

Не только кровля на основе металла, но и , которые в свою очередь являются молниеприемниками, должны быть укрепленены к стропилам. Если опираться на данные статистики, то если молния попадает прямо в крышу, за этим действием следует возгорание. Это случается из – за того что при нагреве металлического настила до высокой температуры, которая является больше температуры возгорания стропила, изготовленного из дерева.

Конечно же, чаще всего укладка металлочерепицы производится на обрешетку, изготовленную из дерева, либо укладывают на рубероид.

Если используется металлическая кровля лучше всего ее соединить с заземлением. Это действие является выгодным и экономным, но все, же не является безопасным. Часто случается, что молния попадает в определенный участок крыши, образуя оплавления.

Бывают случаи, при попадании молнии в саму кровлю, которая имела толщину кровельных материалов меньше одного миллиметра, на место образовывалось оплавление, которое в дальнейшем переходило в пожар.

С помощью перечисленной нами информацией, сделаем вывод. Если металлические листы надежно соединить, сохранить между ними электрическую связь, при всем при этом прикрепить к материалам, которые являются негорючими, то крыша будет считаться молниеприемником. В данном случае толщину листов не учитывают.

Установка молниеприемника для металлической кровли

Молниеприемник – это проводник, который закрепляют на крыше дома для того, чтобы он принимал электрические разряды. Устанавливают его на самом высоком месте. Если у здания сложная конструкция или оно очень большое, то желательно установить несколько молниеприемников.

По конструктивному исполнению они могут быть нескольких видов:

• в виде металлического штыря;
• металлический трос вдоль конька крыши;
• молниезащитная сетка.

Для металлической кровли обычно используют молниеприемник в виде длинного металлического штыря (0,2-1,5 м). Его устанавливают вертикально в наивысшей точке здания. Штырь должен быть изготовлен из металла, который не подвергается окислению под открытым небом, например, из оцинкованной стали, меди, дюралюминия или алюминия. Площадь сечения верхней части такого молниеприемника должна быть более 100 мм. кв., диаметр – около 12 мм. Если используется полая трубка, то верхний ее конец надо обязательно заварить.

Чем выше молниеприемник, тем большую территорию он защищает от молнии

Если на крыше имеется телевизионная мачта (металлическая, некрашеная), то неплохой молниеприемник может получиться из нее. Также для этих целей можно использовать высокий металлический флюгер. Главное, не забыть заземлить все это. Иногда молниеприемник устанавливают на дымоходе, но это не всегда правильно, так как прикрепленный металлический штырь будет создавать сильные ветровые нагрузки, которые могут повредить трубу.

Как альтернативный способ возведения молниеотвода можно использовать высокое (выше крыши), неподалеку стоящее от дома дерево. Молниеприемник в этом случае крепят на самую верхушку дерева с таким расчетом, чтобы он возвышался над кроной на полметра и более.

Установлено, что громоотвод защищает от молнии территорию, попадающую в воображаемый конус, вершина которого находится на конце молниеприемника, а боковые поверхности – под углом 45 градусов к устройству. Получившийся круг и является безопасной зоной. Отсюда можно сделать вывод, что чем выше молниеприемник, тем шире безопасная зона. Иными словами, высота молниеприемника равна двум размерам безопасной зоны. Желательно, чтобы под защитный конус попадал не только дом, но и хозяйственные постройки.

Молниезащита металлической кровли

Конечно же, это не является заблуждением. Кровлю используют в качестве приемника молний, элементы, не являющиеся металлическими, должны обладать молниеприемником.

Конечно, это не может обладать сто процентной гарантией. Безусловно,приемником молний является металлическая кровля,при этом ей необходимо обладать надежным электрическим контактом по всей ее поверхности.

В данном случае заземлитель должен свариваться с токоотводом и молниеприемником. Но если невозможно исполнить сварочную работу, то следует соединить с помощью болтов.

Не только кровля на основе металла, но и , которые в свою очередь являются молниеприемниками, должны быть укрепленены к стропилам. Если опираться на данные статистики, то если молния попадает прямо в крышу, за этим действием следует возгорание. Это случается из – за того что при нагреве металлического настила до высокой температуры, которая является больше температуры возгорания стропила, изготовленного из дерева.

Конечно же, чаще всего укладка металлочерепицы производится на обрешетку, изготовленную из дерева, либо укладывают на рубероид.

Если используется металлическая кровля лучше всего ее соединить с заземлением. Это действие является выгодным и экономным, но все, же не является безопасным. Часто случается, что молния попадает в определенный участок крыши, образуя оплавления.

Бывают случаи, при попадании молнии в саму кровлю, которая имела толщину кровельных материалов меньше одного миллиметра, на место образовывалось оплавление, которое в дальнейшем переходило в пожар.

С помощью перечисленной нами информацией, сделаем вывод. Если металлические листы надежно соединить, сохранить между ними электрическую связь, при всем при этом прикрепить к материалам, которые являются негорючими, то крыша будет считаться молниеприемником. В данном случае толщину листов не учитывают.

Как сделать заземление?

Для того чтобы выполнить заземление необходимо использовать металлический предмет, лучше всего чтобы он имел большую площадь по максимуму, закапыпают его на самую глубину. Толстая труба, либо уголок из металла хорошо подойдет для заземления.

Закапывать нужно на глубину, которая превышает почвенного промерзания. Лучше всего использовать арматурную сетку, которую вкапывают в почву. Она изготавливается из проволоки более толстых размеров.

В период засухи имеющийся ток очень плохо проникает в грунт. Из — за этого рекомендуют в том месте, где происходит заземление необходимо поддерживать слои влажного грунта. Для этого нам будет нужна сточная вода с крыши, которая будет подведена к заземлению. Если же данный метод не получится, то используйте периодическое поливание водой на заземление.

Для того чтобы электропроводимость была на высшем уровне рекомендуют через некоторый промежуток годовых периодов просверливать шурфик и поместить в него соль.

Молниезащита является оголенным проводником, который в свою очередь имеет защиту от коррозии. Чаще всего его изготавливают из алюминия, либо проволоки.

1. а
   – общий вид;
2. б
   – крепление «вилки» на трубе;
3. стержневой молниеприемник;
4. тросовый молниеприемник;
5. стойки;
6. отмостки;
7. заземлитель;
8. зона увлажнения;
9. токоотвод

Бытует мнение, что молниеприемник может защищать конус от удара различного вида молний. Он зависит от вершины собственного вида, включая боковую поверхность.

Если же дерева не имеется, то молниеприемник возможно прикрепить к антенне в том случае если она не имеет металлическую поверхность и не окрашена. В таком случае она будет являться отличным молниеотводом.

Если все — таки антенна имеет деревянное покрытие, то следует обмотать проволокой. После необходимо соединить проволоку с выходом для заземления.

Бывают случаю, что возле дома нет дерева высоких размеров, нет в наличии мачты. В таких случаях с помощью дымовой трубы, возможно, закрепить на нее молниеприемник. Для установления молниеприемника к трубе цепляют штырь из металла, соединенный с уровнем заземления.

Единственный момент необходимо учитывать в данном случае. Используемый штырь будет способен создать нагрузки из — за ветра, тем самым возможно повредить дымовую трубу, в том случае если она плохо прикреплена.

В данном случае выполняют молниезащиту таким образом.

1. на участках производят установление мачт размером два метра;
2. далее натягивают плотную проволоку, которая имеет уровень изоляции.
3. затем подводят данную проволоку к участку заземления.

Такой вариант создает зону для защиты самого дома.

Обустройство

В отсутствии молниезащиты нельзя гарантировать полной защищённости дома и его обитателей от поражения грозовым разрядом. Сильнейший удар молнии может не только привести к возгоранию деревянных частей кровли, но и способен вывести из строя электропроводку вместе с подключёнными к ней электроприборами.

Устройство молниезащиты на наружных поверхностях строений не представляет особых сложностей. Внешняя молниезащита в отличие от внутренней легко может быть обустроена практически любым желающим. Единственное условие грамотного подхода к её изготовлению – это требование надёжного сочленения всех электропроводящих частей молниезащиты и элементов самой кровли (при использовании покрытия из металла).

Подобно всем другим системам молниезащиты рассматриваемая конструкция состоит из следующих основных частей:

• молниеприёмника (точечного, объёмного или распределённого по всей поверхности кровли);
• спуска (токоотвода), изготовленного на основе толстого стального проводника;
• заземляющего устройства (ЗУ).

Обеспечивающий защиту здания молниеприёмник может изготавливаться не только из обычных металлических прутьев, но и нередко выполняется на основе системы стальных тросов. Ещё один способ обустройства молниезащиты кровли предполагает использование для этих целей крупноячеистой и хорошо проводящей ток сетки.

При рассмотрении молниезащиты кровель основное внимание уделяется устройству и типу самих молниеприёмников, поскольку остальные элементы защитной системы имеют типовое исполнение. Условия выбора одного вариантов обустройства приёмника электрического разряда (другое их название – молниеотводы), в конечном счёте, определяются материалом покрытия кровли и её формой

В последующих разделах будут рассмотрены все возможные варианты изготовления молниезащиты

Условия выбора одного вариантов обустройства приёмника электрического разряда (другое их название – молниеотводы), в конечном счёте, определяются материалом покрытия кровли и её формой. В последующих разделах будут рассмотрены все возможные варианты изготовления молниезащиты.

Устройство защиты от молнии

Для защиты зданий от ударов молнии необходимо установить систему. Он называется молниеотводом и состоит из трех равных частей:

• Молниеотвод — это устройство, которое непосредственно принимает разряды молнии.
• Разрядник представляет собой соединение металлических частей линии, принимающих токи от разрядника и передающих их на землю. Компоненты заземляющего проводника могут включать вышеупомянутые фасонные стержни, металлические водосточные трубы и т.д.
• Заземляющий проводник представляет собой линейный или замкнутый металлический контур. Он состоит из вертикальных шпилек, вбитых в землю и соединенных стержнем или брусом. Заземляющий электрод заглубляется не менее чем на 0,5 м. Длина шпилек и расстояние между ними определяются расчетным путем.

Система заземления для здания любого архитектурного типа должна включать все три вышеупомянутые части, иначе система не будет иметь ни малейшего смысла. Различия заключаются в типе компонентов, в зависимости от конфигурации крыши и здания.

Например, скатные крыши защищаются от молнии путем установки стержневых приемников. Над вытянутыми зданиями устанавливаются молниеотводы и приемники. Использование вышеупомянутых сортов несколько портит архитектурный ансамбль, но оказывается наиболее экономичным в долгосрочной перспективе.

Как рассчитать молниезащиту?

Конечно же, расчет молниезащиты имеет сложный и трудный подсчет. На сегодняшний день имеется множество калькуляторов, способных все это рассчитать.

Для того чтобы рассчитать пассивную защиту необходимо знать тип защищаемой постройки. Будь то тип прямоугольной постройки, которая имеет определенную высоту, и другие измерительные подсчеты. Является оно протяженным объектом либо одиночным сооружением.

Затем необходимо знать какое количество существует гроз в году. От этого будет зависеть удары молний на один квадратный километр. Для этого существуют специальные карты. Если вы получите все значения, то без особых сложностей рассчитаете молниезащиту для вашего участка.

Метод сетки (или молниеприемной сетки) используется для проектирования молниеприемных систем зданий с плоской кровлей. В этом случае молниеприемную сетку прокладывают по периметру всей кровли с шагом ячейки, который зависит от категории молниезащиты и выбирается по таблице ниже (не менее указанного).

Ниже показан пример практического применения метода молниеприемной сетки в комбинации с отдельными молниеприемниками, которые используются дополнительно для защиты таких конструкций на крыше, как купольные (зенитные) фонари, фотоэлектрические элементы, вентиляционные шахты и т.п.

Молниеприемный проводник соединяют друг с другом при помощи универсальных соединителей (рис. 1). Универсальные соединители выполняют из различных материалов: нержавеющей стали, меди, стали горячего цинкования или алюминия.

Все части сооружения должны быть защищены от прямого удара молнии, включая вентиляционные шахты и дымовые трубы, с помощью молниеприемника. Если трубы и шахты содержат металлические элементы, то молниеприемник относят на определенное расстояние от них с помощью изолированных штанг. В случае, когда трубы и вентиляционные шахты не содержат металлических частей, то молниеприемник крепится непосредственно к трубе либо к шахте (рис. 2).

В качестве крепежей на плоской кровле используют специальные пластиковые держатели на плоской кровле. Пластиковые держатели на плоской кровле изготавливают в двух исполнениях: пустыми либо заполненные бетоном (рис. 3 и 4).

Кровельные держатели проводника устанавливают с интервалом приблизительно 1 м друг от друга (см. верхний рисунок). Проводник может соединяться с парапетом, точнее металлическими щитками аттика на нем, если те изготовлены из токопроводящего материала толщино не менее 0,5 мм. А с него уже делают опуски на заземление. Однако необходимо учитывать температурные расширения отдельных элементов парапета, для чего применяют компенсаторы, мостовые опоры и гибкие перемычки (см. фото ниже).

Щитки аттика могут параллельно выступать в качестве естественного молниеприемного оборудования. Они обязательно должны быть соединены между собой с помощью болтов, клепок, соединительных элементов, чтобы обеспечивать надежный электрический контакт, а значит лучшую проводимость и быстрый отвод заряда молнии. Иногда, для того, чтобы избежать расплавления материала вследствие непосредственного удара в парапет, дополнительно монтируют молнипериемные стержни, рассчитывая их по методу фиктивной сферы.

Компенсаторы удлинения проводника при монтаже на плоской кровле

Как было сказано выше особенностью монтажа молниеприемной сетки является использование компенсаторов температурного удлинения проводника. Это необходимая вещь, так как при температурных изменениях металлы имеют свойство расширяться либо сужаться. В таблице ниже представлены коэффициенты линейного расширения разных материалов и приблизительные изменения длин проводников на единицу длины 1 м при изменении температуры на 100 Кельвинов.

Примеры исполнения и монтажа различных типов компенсаторов из стали, меди и алюминия.

Держатели проводника для мягкой кровли

На плоских крышах из мягких материалов иногда не целесообразно использовать держатели проводника с утяжелителями из бетона, поэтому широко применяются конструкции, использующие клейкую ленту. Так, например для показанных вариантов на рисунке, должны быть соблюдены следующие размеры ленты под основание. Минимальные размеры для монтажных элементов обычно указаны в инструкциях по монтажу или паспортах на изделия.

Общие принципы грозозащиты зданий с скатными крышами. Коньковые держатели проводника и молниеприемников, элементы крепления для разных типов покрытия (черепичное, шиферное, дранковое, металлическое, мягкое и т.д.) Примеры монтажа.

Особенности приёма молнии

Для более точной установки молниеприёмника не лишним будет знать следующие нюансы:

1. Объекты, располагающиеся на большой высоте, притягивают разряды молний не только над вершиной, но и с периферичных сторон грозовой тучи.
2. Наиболее эффективны молниеотводы, выполненные из тросовых предметов. Использование сетки не даёт больших гарантий защиты.
3. Помните, что телевизионные антенны не могут являться молниеприёмниками. И не имеет значения, на какой мачте они установлены, металлической или деревянной. Но если они находятся неподалёку от самого молниеприёмника, на них может перейти часть удара электричества.
4. Нежелательно крепить молниеприёмник к антенне. Из — за несоблюдения эквопотенциальности может произойти замыкание под кровельным материалом, в проводах антенны.
5. В момент приближения электрического заряда молнии к земле, усиливается электрическое поле, как у поверхности земли, так и у вершины здания-.
6. В случае если молниеотводом является сама металлическая крыша, необходимо убедиться, что электрическая непрерывность между её элементами обеспечена на долгое время.
7. Если используется сразу несколько молниеприёмных штырей, то они должны располагаться на довольно большом расстоянии друг от друга. Если их больше двух, то они должны создавать сеть, или как говорят «Клетку Фарадея».

В заключение необходимо отметить, что все правила изготовления и установки элементов молниезащиты должны соблюдаться абсолютно точно. Самостоятельное возведение системы молниезащиты – не представляет трудностей. Соблюдая правила безопасности, а так же условия установки всех элементов защиты от молний, в результате вы получите совершенно надёжное здание.

Частичный перечень комплектующих разных производителей, наиболее часто использующийся при монтаже системы молниезащиты на объектах с фальцевой кровлей.

Здания с металлическим покрытием очень распространены. К металлическим покрытиям относятся профнастил, металлочерепица, фальцевая или плоская кровля из рулонной или листовой стали. Фальцевая кровля – покрытие из металла, в котором листы соединены фальцами. Фальцевую технологию используют для крыш, уклон которых больше 10°. Иногда монтируют и на более пологих, но тогда их соединяют двойным фальцом и дополнительно изолируют герметиком. Одним из недостатков данной кровли, является способность к накоплению статического заряда. Это может стать причиной попадания молнии в крышу. Чтобы уберечь себя от негативных последствий, стоит сделать заземление крыши. Люди, которые не слишком осведомлены в нормах и правилах устройства молниезащиты на металлической кровле, считают что металлическая кровля сама по себе является молниезащитой. Действительно, в РД 34.21.122-87 говорится, что металлическую кровлю можно использовать как молниеприемник. Но следует помнить, что, во-первых, металл должен быть достаточно толстым – 4–5 мм, или под ним не должно быть горючих материалов (а это, согласитесь, бывает достаточно редко). А во-вторых, молниеприемник не является самодостаточным элементом системы молниезащиты – требуются ещё токоотводы и заземление. Поэтому для защиты здания, а также людей и оборудования, находящихся в нём, необходимо грамотно рассчитать и смонтировать систему молниезащиты, иначе крыша с подобным покрытием будет аккумулировать электрический заряд, который, если его не отвести в землю, может вызвать искрение между крышей и металлическими конструкциям или электрооборудованием, и спровоцировать, таким образом, пожар.

№	Обзор	Код	Тип	Наименование товара	Ед. изм.	Базовая цена без учета скидки и без НДС
1		5021081	RD 8-FT	Проволока из оцинкованной стали	М	66,24
2		800008		Круглый проводник D=8 мм, St/tZn 50 кг/128 м	М	48,56
3		5317207	270 8-10 FT	Зажим для проволоки фальцевый	ШТ	484,08
4		365050	*	Фальцевая угловая клемма с увеличенной площадью контакта 0,7-8мм St/tZn	ШТ	291,67
5		5311500	249 8-10 ST	Соединитель проволоки универсальный	ШТ	138,31
6		390050	*	Клемма MV Rd=8-10 мм с болтом с шестигранной головкой St/tZn	ШТ	141,67

Присоединение металлической кровли к молниеприёмной сетке

Любой дом, в особенности деревянный, нуждается в молниеотводе. Для разных типов кровель эти конструкции устроены по-разному.

Молниезащита на мягкой кровле – это чаще всего сетка из металлических проводников, проложенных по коньку. Подойдет и универсальный способ: мачты на коньке возле фронтонов и натянутый между ними трос.
