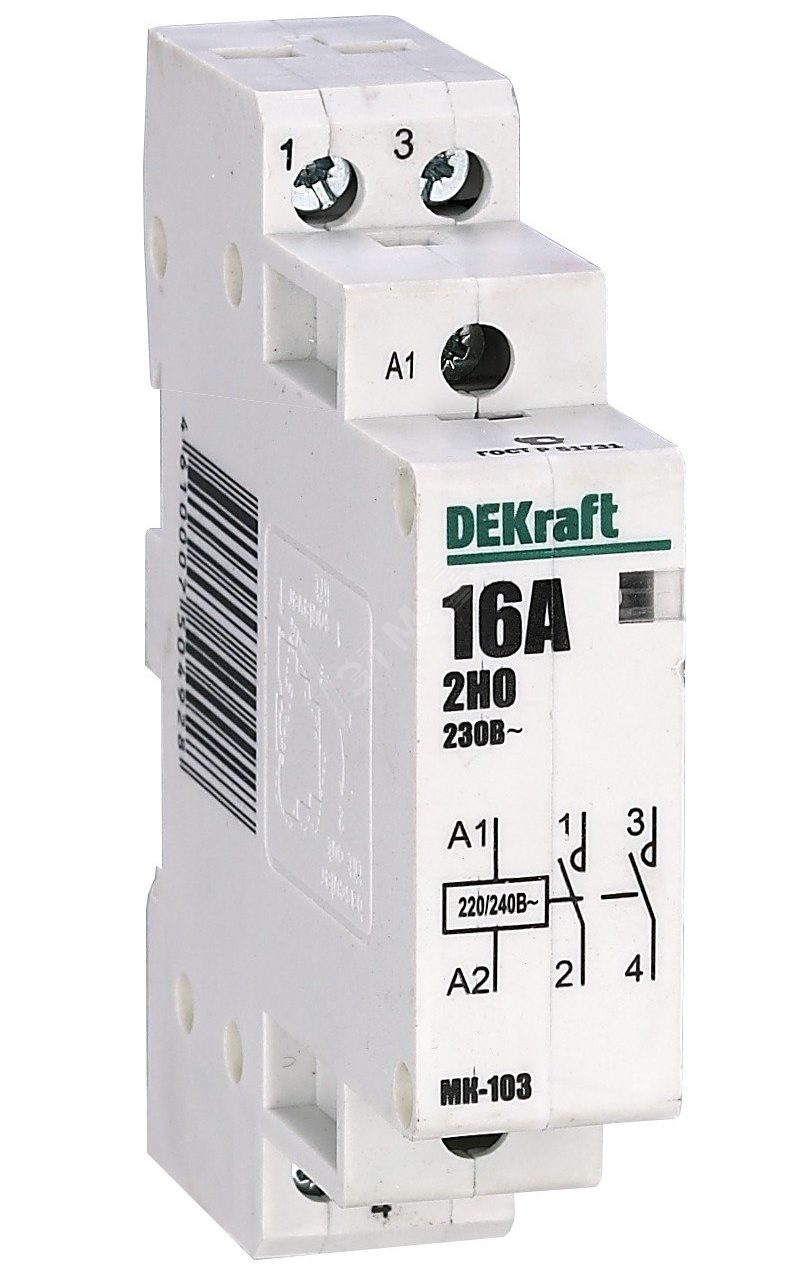

Что такое модульный контактор

Контактор переменного тока: отличия от постоянного

Контакторы могут быть как переменного тока, так и постоянного. Последние выпускаются с токовым диапазоном до 630А, с одним или двумя полюсами. Их характеристики отличаются от особенностей приборов переменного тока, которые создаютсяв основном с тремя полюсами, в диапазоне от 100 до 1000А.

Режим включения приборов с переменным током отличается от режима постоянного более тяжелым запуском из-за пускового тока электромоторов с ротором короткозамкнутого типа.

Ознакомиться с отличиями контактора переменного тока от постоянного можно самостоятельно в интернете или используя специальную литературу

• Приборы постоянного тока – управляют электрическими цепями постоянного тока и взаимодействуют с таким же электромагнитом;
• Агрегаты переменного тока – их действия распространяются на цепи переменного тока, контактирующие с электромагнитом переменного или постоянного тока.

Из-за более простых условий гашения дуги, раствор контактов происходит более скромный по сравнению с контакторами постоянного тока, что дает возможность уменьшить размеры электромагнита.

Важность правильного монтажа контактора

Монтаж модульного контактора является неотъемлемой частью процесса создания электроустановки. Правильное и качественное выполнение монтажных работ является гарантией эффективной и безопасной работы контактора.

Важность правильного монтажа контактора можно обосновать следующими аргументами:

1. Безопасность. Контакторы используются для управления высокими электрическими нагрузками, поэтому некачественный монтаж может привести к возникновению аварийных ситуаций или короткого замыкания. Правильно выполненный монтаж обеспечивает надежность работы контактора и исключает возможность возникновения опасных ситуаций.

2. Долговечность. Контакторы предназначены для длительной работы и частых переключений. Если монтаж выполнен некачественно или с ошибками, это может привести к преждевременному износу и выходу контактора из строя. Правильный монтаж обеспечивает долговечность и стабильную работу устройства.

3. Эффективность. От правильного монтажа контактора зависит его эффективность в работе. Контактор должен открываться и закрываться в нужные моменты времени, чтобы обеспечить правильное функционирование электроустановки. Некачественный монтаж может привести к неправильному функционированию контактора и снижению эффективности работы всей системы.

4. Соблюдение нормативных требований. Правильный монтаж контактора должен соответствовать нормативным требованиям и правилам безопасности. Незнание или неправильное выполнение монтажа может привести к нарушению нормативных требований, что может иметь негативные последствия при эксплуатации электроустановки.

В заключение можно сказать, что правильный монтаж модульного контактора является основой для надежной и безопасной работы всей электроустановки. При монтаже контактора необходимо обращаться к специалистам, которые имеют опыт и знания в данной области, чтобы обеспечить высокое качество выполненных работ и безопасность эксплуатации системы.

Обзор фирм производителей модульных контакторов

Современный рынок изобилует множеством разных коммутационных приборов, среди которых присутствуют и электромагнитные. Модульные контакторы пользуются особой популярностью, в связи с чем, представлены разнообразными моделями, как отечественных, так и зарубежных производителей. Все они обладают высоким качеством и надежностью. Тем не менее, цены на изделия заметно разнятся.

Для сравнения, в таблицу сведены некоторые товары от разных фирм:

Название бренда	Страна	Наименование изделия	Количество полюсов	U ном., Вольт	Цена, руб.
Schneider Electric	Франция	Acti 9 ICT 63A 4NO	4	400	10780
IEK	Китай	КМ63-40 4Р 63А	//	//	2000

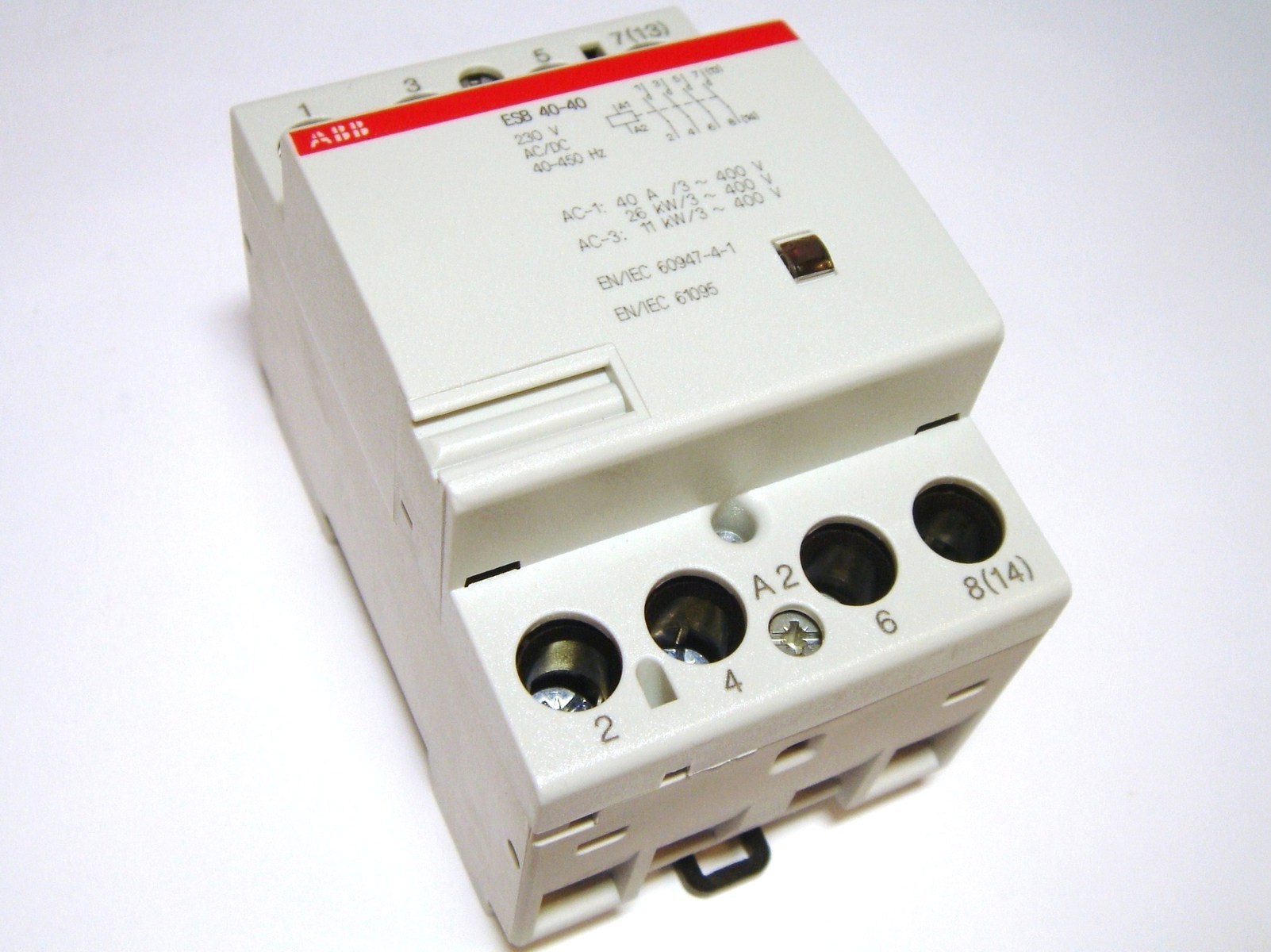

ABB	Швейцария	ESB-63-40 (63A)	//	//	5600
TDM	Россия	КМ63/4 4АР 63А	//	//	1600
EKF	Россия	КМ 3Р 63А	3	//	2500

Технические параметры указанных в таблице изделий схожи, однако, цены у всех разные. Во многом сказывается имя бренда, но выбор всегда остается за пользователем. Многие считают, что знаменитые производители лучше отслеживают качество продукции и, соответственно, заслуживают большего доверия. Главное не приобретать товар сомнительного происхождения.

Контактор модульный: принцип работы и применение

Принцип работы контактора модульного основан на применении электромагнитной силы. Когда на контактор поступает управляющий сигнал, электромагнит притягивает якорь, который, в свою очередь, включает или отключает контакты. Это позволяет управлять электрической цепью и осуществлять различные функции, такие как включение и выключение электроприборов или переключение между источниками питания.

Контакторы модульные широко применяются в различных отраслях промышленности и энергетики. Они используются для автоматического управления механизмами и оборудованием, а также для защиты электрических цепей от перегрузки и короткого замыкания. Контакторы модульные также находят применение в системах управления освещением и климатическими устройствами.

Основным преимуществом контакторов модульных является их модульная конструкция, которая позволяет легко изменять и расширять функциональность устройства путем подключения дополнительных модулей. Это делает контакторы модульные универсальными и гибкими в использовании, а также облегчает их обслуживание и ремонт.

В заключение, контакторы модульные являются надежными и эффективными устройствами для управления электрическими цепями переменного тока. Они широко применяются в промышленности и энергетике, обеспечивая автоматизацию процессов и защиту электрических цепей. Благодаря модульной конструкции, контакторы модульные легко изменяются и дополняются, делая их универсальными и гибкими в использовании.

Схемы подключения контактора

Контакторы выпускаются многими производителями электротехнической продукции и имеют разные типы и исполнение

При подключении такого устройства важно строго руководствоваться рекомендациями завода-изготовителя и нормативной электротехнической документацией. В инструкции и на самом корпусе прибора в обязательном порядке будет располагаться схема подключения данного механизма и его главные характеристики

Разобраться в этой электрической схеме профессиональному электрику не составит никакого труда, а вот неспециалисту придется немного постараться.

Независимо от того каким-образом подключается контактор в системе обязательно используется два вида сети: силовая и сигнальная. Сигнальная линия запускает сам контактор, а он в свою очередь замыкает силовую линию.

При подключении к мощным асинхронным двигателям важно подключать последовательно с контактором тепловое реле, для защиты двигателя от перегрева и автомат для защиты от короткого замыкания. Разобраться в назначении, конструкции и принципах работы данного сложного устройства оказалось совсем не сложно

Важно помнить, что правильно подключённый прибор – залог долгой и безопасной службы контактора. При подключении необходимо работать только при отключенном электропитании, помнить о мерах электробезопасности и общих правилах охраны труда, и строго их выполнять. А если что-то в работе или подключении этого прибора вам все же осталось непонятно, то лучшим вариантом будет обратиться к профессиональным электрикам для подключения данного устройства

Разобраться в назначении, конструкции и принципах работы данного сложного устройства оказалось совсем не сложно

Важно помнить, что правильно подключённый прибор – залог долгой и безопасной службы контактора. При подключении необходимо работать только при отключенном электропитании, помнить о мерах электробезопасности и общих правилах охраны труда, и строго их выполнять

А если что-то в работе или подключении этого прибора вам все же осталось непонятно, то лучшим вариантом будет обратиться к профессиональным электрикам для подключения данного устройства.

Обзор современных протоколов промышленной автоматизации — Modbus, Profinet, EtherCAT и др.

Что такое электромагнитное реле, их виды и принцип работы

Реле времени: типы, применение, принцип работы

Что такое реле напряжения и для чего оно нужно в квартире

Что такое импульсное реле — схема подключения для управления освещением

Что такое твердотельное реле и для чего оно нужно?

Различие между контакторами и пускателями

Блоки вспомогательных контактов и магнитные пускатели часто путают, особенно новички. Это происходит по той причине, что оба этих устройства обладает одной и той же функцией. Кроме того, конструктивное исполнение у них одинаковое. Различие кроется в одной детали, которая может быть неприметна с первого взгляда. Так, магнитные пускатели не только размыкают и замыкают цепь, но служат неким предохранителем, что позволяет спасти приборы от перегрева, также внутри этой модели находятся управляющие элементы, которые помогают вести контроль. Стандартные контакторы лишены этих возможностей, все, на что они способны – замыкать и размыкать цепь, на этом его функции окончены.

Также встречается особый вид устройства, который принято называть промежуточное реле, главное его назначение – управление слаботочными цепями. Этот прибор способен выдерживать большее количество циклов замыкания, чем обычные вспомогательные блоки.

Как работает контактор?

Блоки вспомогательного контакта представляют собой электромагнитное устройство, которое контролируется при помощи вспомогательного тока цепи, проходящего через катушки этого элемента. Когда электрический ток перемещается из одного места к сердечнику, то происходит притяжение специального якоря, который способствует замыканию контактов. В обычном положении контакты находятся в разомкнутом положении, это необходимое решение, так как способствует увеличению электрической безопасности и повышает удобство эксплуатации.

Чтобы прибор был способен работать с большим напряжением и высокими токами, он должен изготавливаться только из качественной элементной базы. Основные элементы прибора:

• Одна или несколько пар контактов, которые выполнены из технической меди;
• Пластмассовый корпус, которые выдерживает вибрации и различные нагрузки;
• Электромагнитная катушка;
• Чтобы изделие смогла без проблем работать с высокими токами, используется дугогасительная система.

Принцип работы прибора следующий:

• На катушки, например, С1-С2 подается напряжение.
• Втягивается соленоид, чтобы создать дополнительные усилия для замыкания контактов.
• Контакты замыкаются.

Важно помнить, что в зависимости от модели контактов может быть одна, две или более пар. Они могут размещаться произвольно или обладать определенной последовательностью

Для скоростного и безопасного размыкания контактов в конструкции блоков предусмотрена специальная пружина. Если напряжения никакого нет, то при помощи этого элемента контакты за доли секунды размыкаются.

Контроль блоков вспомогательных контактов возможен благодаря вспомогательной цепи. Однако следует помнить, что ее напряжение не должно превышать значение рабочего тока. Встречаются модели, которые способны функционировать только с 24 или 42 В.

Структура контактора

Как работает прибор, уже было описано, но для понимания его принципа действия необходимо изучить строение аппарата. Сам он включает несколько основных частей. Сначала стоит разобрать катушку. Ее цель — создание магнитных токов. Если вместо катушки применяется дроссель, то это дополнительно создает движущие силы, которые нужны для работы электроприборов.

Обратите внимание! Если производится замена детали, то важно учесть ее напряжение, а также проследить, чтобы она не касалась никаких подвижных деталей, а при соприкосновении якоря и сердечника не было никаких зазоров. Модульный контактор 3-фазный

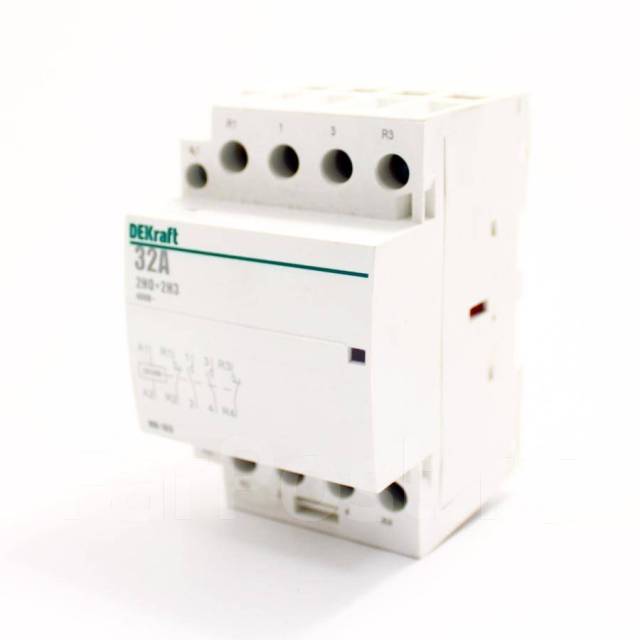

Модульный контактор 3-фазный

Модульный контактор 3-фазный

Еще один модуль контактора — подвижный. Он состоит из специальных токопроводящих контактов, которые совершают действие путем своего передвижения. Также имеются и контакты замыкающего типа. Именно с ними соприкасаются подвижные элементы для пропускания электрического тока. Две этих детали можно объединить в одну контактную схему.

Важно! Если прибор находится в режиме работы, то его контакты замкнуты. Состоянием его покоя называют ситуацию, когда замыкающие и подвижные контакты разъединены

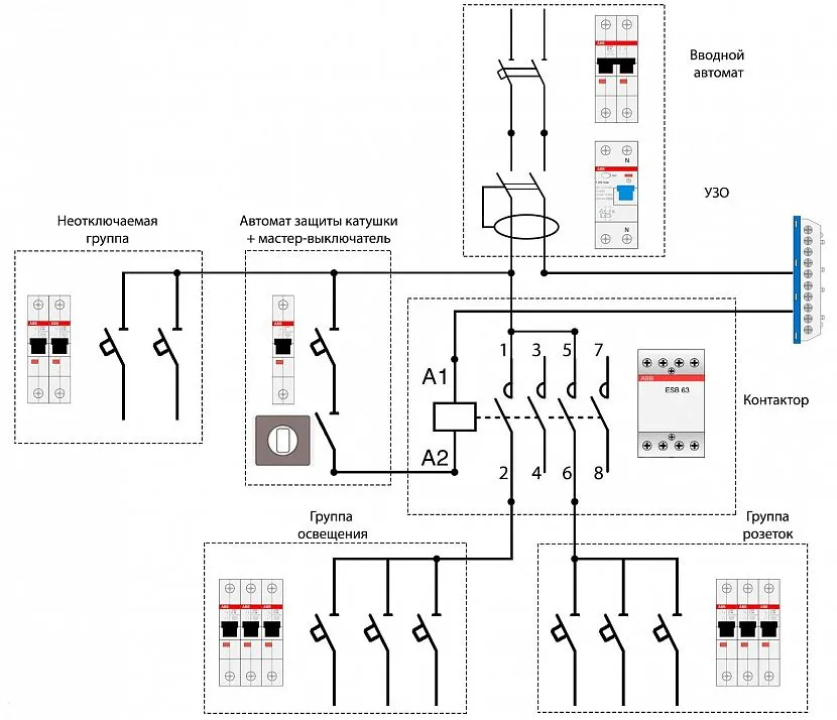

Схема подключения мастер выключателя через контактор
