Пошаговая инструкция по установке электросчетчика Меркурий 201

Электросчетчик Меркурий-201: принцип работы, характеристики

Счетчик Меркурий 201 – это электронный прибор учета потребления электрической энергии в сетях переменного тока, который рассчитан на рабочее напряжение в 220-230 В. Устройство может использоваться как отдельно, так и совместно с автоматизированными системами учета электроэнергии.

Электромеханическое устройство обладает удобным жидкокристаллическим индикатором, модулем узкополосного PLC-модема для передачи информации по силовой сети. Скорость передачи сигнала в счетчике составляет около 7,5 кбит/с. Суммируя все показатели, устройство выводит их в киловатт-часах.

К основным достоинствам Меркурия-201 можно отнести:

• Высокий уровень точности. Прибор имеет первый класс точности из двух допустимых.
• Небольшие габариты. Прибор имеет следующие размеры: 10,5х10,5х6,4 см, а его масса не превышает 250 грамм.
• Надежность. Устройство устойчиво к кратковременным токовым перегрузкам, превышающим максимальное значение в 30 раз. При этом, отклонения в показаниях прибора составляют 1-1,5 %.
• Маленькое энергопотребление. Потребляемая счетчиком полная мощность равняется 1,5 Вт.
• Долговечность. Срок службы счетчика, в среднем, составляет 30 лет.

В комплекте к устройству поставляется защитный бокс, паспорт, инструкция по эксплуатации, гарантия. По отдельному заказу поставляется руководство по среднему ремонту. Гарантийный срок на каждый прибор составляет 36 месяцев с момента ввода прибора в эксплуатацию.

Алгоритм установки однофазного счетчика

Подключение измерительного прибора с одной фазой состоит из следующих этапов:

• Отключение помещения от электричества и демонтаж старого счетчика;
• Крепление нового счетчика на место старого.
• Подключение фазного провода к первой клемме. Обычно он выделен красным цветом, но для большей уверенности можно протестировать его при помощи индикаторной отвертки. В том случае, если провод фазный, на отвертке должен загореться индикатор.
• Подключение фазного провода квартирной сети ко второй клемме. Этот этап завершает формирование первой цепи.
• Аналогичным способом происходит подключение нулевого провода от общей сети и сети квартиры к третьей и четвертой клемме.
• Прежде, чем приступать к подключению счетчика, желательно изучить схему его присоединения.

Меркурий 201 и пять его моделей

Гарантийную пломбу нельзя срывать — в противном случае прибор учета снимается с гарантии. Оптопорт с функцией электронной кнопки.

LAV написал : Если он согласен — делайте. Дробные доли, не подлежащие учёту, отображаются справа от запятой. Также читайте: монтаж электропроводки.

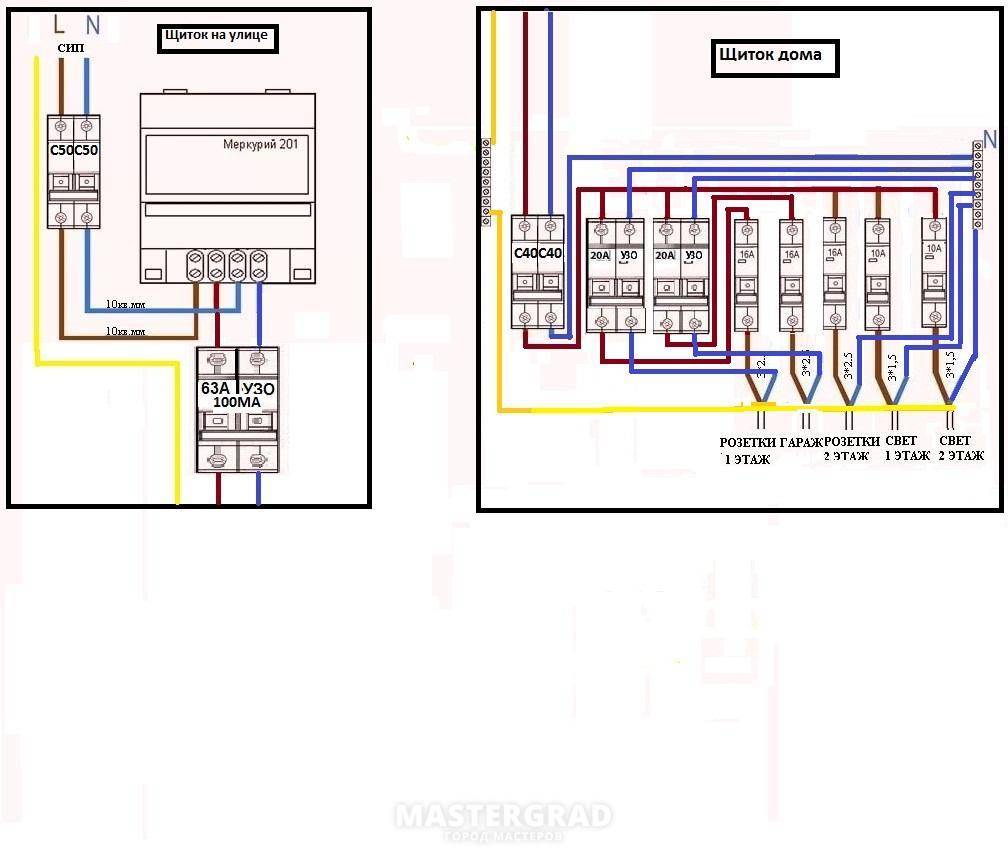

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Здесь используется переплюсовка, поэтому вы даже если заменить фазу на ноль, счетчик продолжит считать правильные данные. Трудности при опломбировке. Во втором случае модель устройства должна обладать дополнительной защитой от дождя и прочих природных явлений.

Статья по теме: Энергоаудит административного здания

Диапазон рабочих температур. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор. Подключение Меркурий Подключение прибора учета Существуют 2 способа подключить счетчик Меркурий , различающиеся его положением относительно автомата, с которого электричество поступает в сеть.

В зависимости от исполнения отмечается разная цена одного импульса. Масса положительных отзывов говорят о популярности и отличных характеристиках данного агрегата. Для подключения провода есть 4 позиции: Питающей фазы от вводного автомата.

Основные технические характеристики счетчиков Меркурий 201

Преимущества прибора Производитель предлагает продукцию со следующими достоинствами: защитой от постороннего воздействия; привлекательным исполнением корпуса и экрана; компактными габаритами; удобной установкой — в комплекте дополнительно предлагается переходной кронштейн для удобства монтажа изделия на крепёжные болты от счётчиков устаревших марок; возможностью дистанционной передачи сведений и подключения к сторонним устройствам для отдельных исполнений ; наличием сигнализации, извещающей об интенсивности расхода электроэнергии; доступной ценой; соответствием установленным государственным стандартам по точности измерения; функцией записи основных характеристик во встроенной памяти; энергонезависимости по причине наличия автономного питания; долговечности и продолжительного интервала между поверками. Долго выбирали счетчик для бани. Провода подключаются только в такой последовательности. Корпус прибора отличается компактными размерами

Особое внимание стоит остановить на том, что данный счетчик получился достаточно компактным

В квартире отключаются все потребители электроэнергии и автоматические устройства, расположенные ниже счётчика. Межповерочный интервал. В зависимости от конфигурации, данные счетчики бывают электромеханическими, где специальный барабан является отсчитывающим устройством или же электронными, где все показания выводятся на дисплей. Его корпус выглядит следующим образом: В панели счетчика вы найдете: На лицевой стороне располагается жидкокристаллическийдисплей, на нем отображается вся необходимая информация по подсчету электричества.

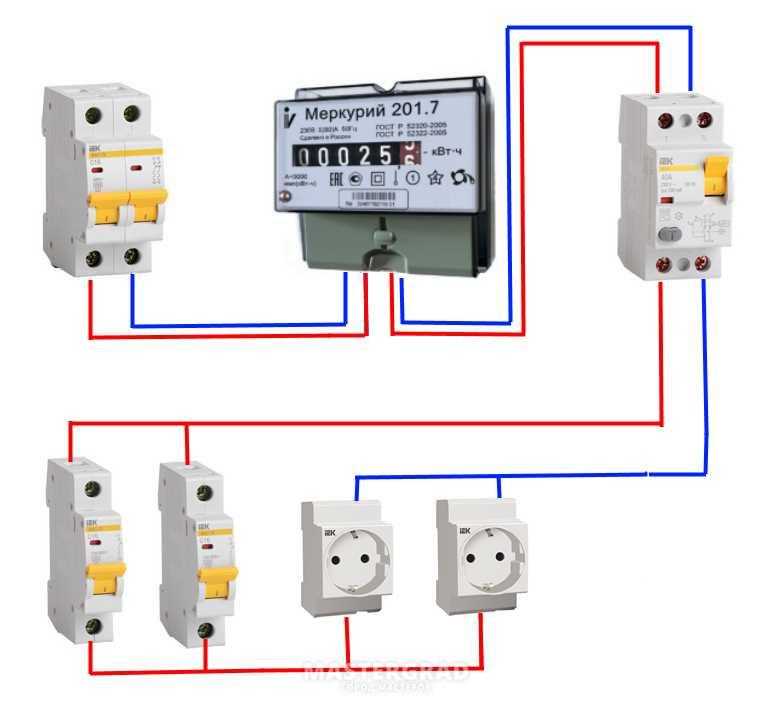

Монтаж однофазного однотарифного счётчика «Меркурий 201.7». Другая музыка.

Схема подключения

Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения

Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом)

Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.

Для подключения провода есть 4 позиции:

1. Питающей фазы от вводного автомата.
2. Фазной нагрузки на питание помещения.
3. Нулевого провода от вводного автомата.
4. Нулевого провода нагрузки на питание помещения.

Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.

Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.

Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой. Крышку к корпусу следует прикручивать плотно, не оставляя зазоров

Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.

Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика

Также нужно обращать внимание на соответствие по мощности и диаметру

Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:

• класс точности;
• даты изготовления и поверки;
• номер занесения в Госреестр средств измерения.

Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.

Watch this video on YouTube

Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.

Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет. Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к

она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления

Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.

Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.

Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.

Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.

Однотарифный однофазный счетчик электрической энергии Меркурий 201.5

Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АИИС КУЭ.

Особенности конструкции счетчика электроэнергии Меркурий 201:

• датчик тока — шунт;
• импульсный телеметрический выход*;
• встроенный PLC-модем у модели «Меркурий 201.22 M»;
• малые габариты;
• безвинтовой корпус;
• защита от хищения электроэнергии путём переполюсовки;
• крепление на DIN-рейку;
• счетчик комплектуется по заказу потребителя переходной пластиной с присоединительными размерами индукционных счетчиков.

* импульсный выход может использоваться при поверке счётчика или для включения в АИИС со сбором данных через телеметрию

Счетчик электрической энергии Меркурий 201.5 однофазный

При необходимости ведения постоянного учёта активной электрической энергии в однофазных цепях переменного тока лучшим выбором, как для профессионала, так и для обычного потребителя будет электросчётчик Меркурий 201.5, произведённый фирмой Инкотекс (Mercury Incotex).

Особенности конструкции электросчётчика Меркурий 201.5

1. Счетчик имеет имеет технологический запас по классу прочности.

2. В наличии специальный шунт для возможности снятия значений переменного тока (работающий даже при наличии постоянной составляющей).

3. Корпус, в конструкции которого не используются винты.

4. Имеется крепёж для DIN-рейки.

Кроме того, счётчик имеет небольшие габаритные размеры и отлично защищён от возможности кражи с помощью него электроэнергии посредством метода переплюсовки.

Выбор счетчика электроэнергии

Существует бесчисленное множество марок и видов счётчиков, чтобы разобраться во всех правильно подобрать то изделие, которое необходимо, следует в первую очередь выделить четыре основных признака, под которым классифицируются счётчики.

1. По типу тока: переменный и постоянный.

2. По числу тарифов: однотарифные и многотарифные.

3. По типу механизма: механический и электронный.

4. По кол-ву фаз: одно- и трёхфазные.

Основные технические характеристики электросчетчика Меркурий 201

Наименование параметров

Меркурий
201.2	201.4	201.5	201.6	201.22	201.7	201.8
Класс точности	1.0
Номинальное напряжение, В	230
Номинальный (макс.) ток, А
Частота сети, Гц	50
Стартовый ток (чувствительность), мА	20

Прайс-лист на установку (замену) и перепрограммирование электросчетчиков

№ Наименование работы Ед. изм. Цена (руб.)

1 Замена (монтаж и демонтаж) электросчётчика однофазного (однотарифного, многотарифного) шт. 2000

2 Замена (монтаж и демонтаж) электросчётчика трехфазного (прямого включения или косвенного) шт. 3500

3 Установка, замена трансформаторов тока в цепях учета и защиты (до 1000 В) шт. 3200

4 Программирование тарифного расписания или переход на зимнее/летнее время шт. 1000

5 Меркурий 200.02 (однофазный, многотарифный) шт. 1800

6 Меркурий 230 ART-01CN (прямого включения) шт. 4700

Подключение электросчетчика Меркурий 201

осуществляется согласно схеме из руководства по эксплуатации. Перед подключением необходимо обесточить магистральную линию.

Подключение достаточно простое: клеммник имеет четыре контакта:

1. Ввод фазы 220В от магистральной линии;
2. Вывод фазы внутрь помещения (на автоматы защиты);
3. Контакт подключения нулевого провода от внешней сети;
4. Контакт выхода нуля к нагрузке внутри помещения.

Схема подключения электросчетчика показана на клёммных крышках с внутренней стороны. В последних моделях электросчетчика Меркурий 201 предусмотрен телеметрический выход, который служит для удаленной передачи импульсов о потреблении электроэнергии.

Как обмануть электросчетчик Меркурий-201.5: схема

Отмотать показания счетчика своими руками при помощи специальных радиосхем бывает достаточно сложно. При неправильном подключении таких схем, может понадобиться ремонт счетчика. Кроме того, это может стоить не только штрафа, но и здоровья. Поэтому, хитрецы придумали несколько способов как “обмануть” счетчик Меркурий серии 201.5.

Так, остановить или замедлить электромеханический счетчик можно при помощи:

• Неодимовых магнитов. Один такой магнит устанавливается на счетчике, рядом с диском, замедляя его ход. При этом, если счетчик имеет специальную магнитную ленту, то этот способ действовать не будет.
• Иголки. Для этого в корпусе счетчика нужно проделать отверстие, через которое, по направлению к диску, вставить иголку или булавку – предмет, который будет задерживать движение диска. Такой способ подойдет только для дискового счетчика. На Меркурии 200 установка иголки будет бесполезной.
• Трансформатора. На сегодня, многие компании выпускают специальные трансформаторы, которые замедляют или останавливают счетчик (в зависимости от их мощности). Но, такие приборы могут негативно влиять на всю электронику в доме.
• Специального устройства. Некоторые устройства подключаются к счетчику, создавая неисправности в его работе, блокирующие вращение диска. На саму электропроводку такие устройства не влияют.

Кроме того, сегодня, услуги по остановке, замедлению или скручиванию счетчиков оказывает большинство электриков.

Прибор учета электрической энергии Меркурий 230

Меркурий 230 является многотарифным трехфазным прибором учета электроэнергии. Подключение счетчика Меркурий 230 к сети может осуществляться как непосредственно, так и через трансформаторы тока. Рассмотрим принцип указанного подключения, а также особенности вышеупомянутого прибора.

Описание и технические характеристики счетчика Меркурий 230

Данный прибор учета электрической энергии предназначен для работы в трех- и четырех проводных электросетях (трехфазные сети без заземления и с заземлением соответственно) с напряжение 380 вольт и частотой 50 герц.

Межповерочный интервал у него меньше, чем у его однофазного собрата, и составляет 10 лет. При этом гарантийный срок и срок службы у 201-й и 230-й моделей одинаковые – они составляют 3 года и 30 лет соответственно.

Номинальный ток у Меркурий 230 составляет 5 ампер, а максимальный – 7,5 ампера. Габаритные размеры – 258×170х74 миллиметра, а вес – 1,5 килограмма.

Данный прибор учета обладает целым рядом дополнительных весьма полезных функций. Помимо измерения и учета электроэнергии он осуществляет:

• хранение данных;
• передачу данных;
• ведение журнала измерений;
• вывод на экран информации за различные промежутки времени и по различным тарифам.

Меркурий 230

Этот счетчик способен вести учет по четырем тарифам для четырех типов дней в шестнадцати временных суточных зонах.

Снятие показаний со счетчика Меркурий 230

Стоит сказать несколько слов о том, как снять показания счетчика электроэнергии меркурий 230.

Данный электросчетчик управляется посредством пары кнопок, наличествующих на его лицевой панели (правее экрана). Левая кнопка («ВВОД») предназначена для переключения между показаниями по различным тарифам. Правой же кнопкой (с изображением овала со стрелкой) осуществляется выбор режима работы.

В первую очередь, следует проверить готовность прибора к снятию показаний по отдельным зонам (режим работы А). Об этом свидетельствует индикатор в форме короткой черты в поле А в верхней части дисплея. Если данный индикатор отсутствует, то устройство следует перевести в режим работы А при помощи кратковременных нажатий на правую клавишу его управления.

Далее следует снять показания прибора по каждому из тарифов, переключаясь между ними посредством нажатия кнопки «ВВОД». При последовательном кратковременном воздействии на данную клавишу на дисплей устройства будут выводиться поочередно данные по каждой зоне суток. При правильном программировании счетчика символьное обозначение каждой тарифной зоны будет следующим:

• Т1 – пиковая зона;
• Т2 – ночная зона;
• Т3 – полупиковая зона.

Данные обозначения вы увидите на экране слева от величины самого расхода электроэнергии.

Важно! Нажатие на кнопку «ВВОД» должно быть именно кратковременным, поскольку в противном случае вы переведете прибор в иные режимы работы. При возникновении подобной ситуации следует снова вернуться в режим А при помощи задействования правой кнопки и продолжить считывать показания электросчетчика

Как подключить счетчик Меркурий 230

Подключение счетчика Меркурий 230 осуществляется по тому же принципу, что и установка в сеть его однофазного собрата 201-й модели. Разве что проводов к нему подключать придется большее количество. Но, как и в вышеописанном случае, к контактам с нечетным порядковым номером подключаются токоведущие жилы вводного кабеля, а к контактам с четным порядковым номером – жилы кабеля, ведущего к нагрузке.

Схема подключения трехфазного счетчика Меркурий 230, как упоминалось выше, может предполагать наличие в цепи трансформаторов тока, так и не предполагать.

Прямое, или непосредственное, подключение рассматрвиаемого прибора учета к электрической сети осуществляется напрямую через вводные автоматы. Если в вашем доме или квартире присутствует только стандартный набор энергопринимающих устройств (мощностью до 60 кВт), то данный способ подключения является для вас оптимальным.

В случае необходимости эксплуатации в локальной электросети энергоприемников более высокой мощности следует применить полукосвенное подключение с использованием трансформаторов тока, в которых в качестве первичной обмотки выступает фазный проводник электрической сети. Но имейте в виду, что для такого типа подключения нормативными документами предусмотрены особые требования по монтажу.

Вот мы и познакомились с самыми популярными представителями приборов учета электрической энергии, а также получили подробные разъяснения по вопросам их монтажа.

Следовательно счетчик Меркурий 201 полностью удовлетворяет требованиям.

В стандартную комплектацию счетчика Меркурий 201 входят:

• Собственно, сам счетчик Меркурий 201.
• Паспорт и инструкция на счетчик Меркурий 201.
• Переходная пластина с присоединительными размерами для замены индукционного (дискового) электросчетчика на счетчик Меркурий 201. С 2015 года в комплектацию не входит.

У данной серии счетчиков Меркурий 201, есть несколько различных модификаций:

Как видно из паспорта на счетчик Меркурий 201, они выпускаются:

• с максимальным током на 60 или 80 А;
• с электромеханическим отчетным устройством (обычный механический “барабан”) счетчик Меркурий 201.5, 201.6, 201.7;
• с жидкокристаллическим дисплеем счетчик Меркурий 201.2, 201.4, 201.8;
• могут комплектоваться модемом для удаленного снятия показаний;
• разное количество передаваемых импульсов (телеметрия).

На счетчик Меркурий 201 наклеена голограмма, защищающая его от подделки.

Гарантийная пломба, на которой обозначена дата выпуска счетчика Меркурий 201, в нашем случае закрашен март (3) месяц и 14-ый год. Гарантия на счетчик Меркурий 201 от завода-изготовителя действует в течение 3-х лет.

Клеймо госповерителя, которое означает, что счетчик Меркурий 201 соответствует заявленному классу точности, равному 1. По клейму можно определить дату поверки, наш счетчик Меркурий 201 был поверен в I квартале 2014 года.

Счетчик Меркурий 201 может устанавливаться, как на дин-рейку,

так и просто прикручиваться на заднюю стенку электрощитка при помощи переходной пластины, которая в свою очередь вставляется в зажимы под дин-рейку. Данная пластина достаточно крепко “держит” счетчик Меркурий 201.

Как установить счетчик Меркурий 201 в электрощиток, можно прочитать в статье “Замена электросчетчика”.

Как правило, на клеммных крышках электросчетчика с внутренней стороны показана схема подключения электросчетчиков, и наш счетчик Меркурий 201 не исключение.

Возможно схема подключения счетчика Меркурия 201 на клеммной крышке не совсем понятна, поэтому мы ее дорисуем, чтобы вам было проще разобраться.

Небольшой клеммник с двумя контактами – телеметрический (импульсный) выход счетчика Меркурий 201. Он служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.

Чтобы после подключения фазных и нулевых проводов к счетчику Меркурий 201 они не мешали, на клеммной крышке выламывается-выкусывается перфорация, и клеммная крышка прикручивается на свое место, плотно прилегая к корпусу счетчика Меркурий 201.

После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки, счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.

Красный световой индикатор счетчика Меркурий 201, загорается при подключении счетчика к электросети.

Показания счетчика Меркурий 201 определить достаточно просто, на механическом отсчетном устройстве (ОУ) шесть барабанов с цифрами, красный барабан ОУ счетчика Меркурий 201 – это десятые доли кВт*часов, а пять черных барабанов счетчика Меркурий 201 – это целые значения кВт*часов.

Таким образом, на фото выше, счетчик Меркурий 201 накрутил 1,5 кВт*ч. В сетевую организацию и энергосбыт передают целые значения, поэтому если кто-то путается, можно закрасить красный барабан счетчика Меркурий 201.

Несмотря на популярность счетчиков Меркурий, у меня сложилось свое собственное мнение на их счет, и в не очень хорошую сторону.

Объясню почему, у «Инкотекса» есть серия однофазных многотарифных однофазных счетчиков Меркурий 200, которые в буквальном смысле уродуют электрощиты, в них приходится выпиливать окно под счетчик Меркурий 200, так как они там не помещаются. И выглядит в итоге это все, очень некрасиво.

Что еще немаловажно, при комплектации электрощита, счетчик Меркурий 201 имеет бОльшие габариты, чем его собратья, в данной ценовой категории с похожими параметрами. Так для сравнения ширина электросчетчиков:

Электросчетчик	Производитель	Ширина,мм
Меркурий 201	Инкотекс	105
СЕ101-R5	Энергомера	89
Нева 103	Тайпит	78

Соответственно счетчики Меркурий 201 занимают больше места в электрощитах, что порою вносит дополнительные неудобства, а порою и дополнительные финансовые расходы, т.к. приходится покупать электрощит уже на бОльшее количество модулей.

Счетчик Меркурий 201 неудобно пломбировать, приходилось у нескольких электросчетиков “подгонять” вручную, специально предназначенные для этого отверстия, чтобы через них могла пролезть проволока или леска для пломбы.

Как правильно подключить однофазный счетчик Меркурий 201 к электросети, можно прочитать в статье “Схема подключения однофазного счетчика”.

Спасибо за внимание

Разновидности данного счётчика

Данная модель представлена 7-ю исполнениями, различающимися токовыми показателями и разновидностью экрана. Ниже представлены выпускаемые исполнения устройства с указанием различий.

201.1

Значение рабочего и предельного электротока соответственно 5 и 60 А, используется механический способ вывода сведений.

Рекомендуем: Счётчик Меркурий 206 — разновидности и их различия

201.2

Токовые характеристики аналогичны вышеуказанному исполнению, экран – жидкокристаллический.

201.22

От вышеуказанной модели отличается мощностными показателями, остальные параметры идентичны.

201.3

Токовые характеристики соответственно по нормальному и предельному значению – 10 и 80 А, счётное устройство – электромеханическое.

201.5

Значения электротока: 5 А – нормального, 60 А – предельного, механический способ отображения информации, в отличие от всех перечисленных моделей характеризуется передаточным числом по отношению количества импульсов к киловатт-часам – 3200 вместо 6400.

Последовательность подключения электрического счётчика «Меркурий 201.5»

Наиболее актуальным вопросом при подключении счётчика «Меркурий 201» является, то куда подключить фазу и ноль, так как счётчик имеет четыре разъёма для подсоединения кабеля.

Шаг 1. Необходимо снять переднюю пластиковую крышку, выкрутив небольшой болтик.

Шаг 2. С обратной стороны пластиковой крышки наклеена схема подключения счётчика:

Также стоит отметить, что схема подключения представлена и в паспорте прибора учёта:

Схема подключения счётчика Меркурий из паспорта прибора

Совмещаем схему на пластиковой крышке с разъёмами на счётчике:

Таким образом получается следующее:

• Разъём №1 – вход фазы с вводного автомата;
• Разъём №2 – выход фазы на пакетные автоматы, дифференциальный автомат или УЗО;
• Разъём №3 – вход ноля с вводного автомата;
• Разъём №4 – выход ноля на дифференциальный автомат, УЗО или нулевую шину.

Для лучшего понимания процесса подключения счётчика электроэнергии можно рассмотреть один из вариантов общей схемы подключения потребителей (рисунок ниже), на которой мы видим следующее: ноль и фаза через вводной двухполюсной автомат заходят на счётчик, далее со счётчика на дифференциальный автомат, который сочетает в себе свойства обычного автомата и УЗО, после дифференциального автомата фаза уходит на группу пакетных автоматов, а ноль уходит на нулевую шину. Затем фаза через автоматические выключатели заходит на отдельные группы потребителей (розетки, освещение).

Шаг 3. Устанавливаем счётчик на монтажной планке в распределительном щитке (РЩ). Для этого у счётчика на задней стенке имеется специальный крепёж.

Счётчик и автоматы установлены на монтажной планке в распределительном щитке

Шаг 4. Подготавливаем перемычки из кабеля для соединения счётчика с вводным и дифференциальным автоматами. Я использовал кабель ВВГнг 2х6.

Перемычка для соединения вводного автомата со счётчиком (фаза)

Перемычка для соединения счётчика с дифференциальным автоматом (фаза)

Аналогичные перемычки делаем из синей жилы кабеля для подключения ноля.

Шаг 5. Выполняем подключение. Надёжно фиксируем кабель при помощи зажимных болтов автомата и счётчика.

1 – фаза с вводного автомата по белой жиле заходит на счётчик, 2 – фаза со счётчика по белой жиле выходит на дифференциальный автомат, 3 – ноль с вводного автомата по синей жиле заходит на счётчик, 4 – ноль со счётчика по синей жиле выходит на дифференциальный автомат.

Шаг 6. Делаем вырезы под кабель на декоративной пластиковой крышке и устанавливаем её на место:

Шаг 7. Закончив все остальные подключения в распределительном щитке, необходимо сделать заявку на опломбировку нового прибора учёта и вводного автомата:

Счётчик электроэнергии подключен и опломбирован

На этом всё. Надеюсь, статья была для вас полезной!
