Медные трубы для газа: специфика и нормы прокладки медного трубопровода

Предисловие

1РАЗРАБОТАН Акционерным обществом “Головной научно-исследовательскийи проектный институт по распределению и использованию газа” (АО”Гипрониигаз”), Акционерным обществом “Газпром газораспределение”(АО “Газпром газораспределение”)

2ВНЕСЕН Техническим комитетом по стандартизации ТК 23 “Нефтяная игазовая промышленность”, подкомитетом ПК 4 “Газораспределение игазопотребление”

3УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства потехническому регулированию и метрологии от 24 июля 2018 г. N421-ст

4ВВЕДЕН ВПЕРВЫЕПравила применениянастоящего стандарта установлены в статье26 Федерального закона от 29 июня 2015 г. N 162-ФЗ “Остандартизации в Российской Федерации”. Информация обизменениях к настоящему стандарту публикуется в ежегодном (посостоянию на 1 января текущего года) информационном указателе”Национальные стандарты”, а официальный текст изменений и поправок- в ежемесячном информационном указателе “Национальные стандарты”.В случае пересмотра (замены) или отмены настоящего стандартасоответствующее уведомление будет опубликовано в ближайшем выпускеежемесячного информационного указателя “Национальные стандарты”.Соответствующая информация, уведомление и тексты размещаются такжев информационной системе общего пользования – на официальном сайтеФедерального агентства по техническому регулированию и метрологии всети Интернет (www.gost.ru)

Установка медных труб

Установка медных труб для газа в домашних условиях может быть выполнена как с использованием специализированных инструментов и оборудования, так и с применением простых инструментов, доступных в любом хозяйстве.

Перед установкой медных труб необходимо провести подготовительные работы. В первую очередь, следует выбрать место для установки труб, учитывая требования безопасности и санитарные нормы. Затем следует определить длину труб, необходимую для установки, и при необходимости обрезать их. Медные трубы могут быть соединены различными способами: пайкой, пресс-фитингами или резьбовыми соединениями. Каждый способ имеет свои особенности и требует определенных навыков для выполнения.

Пайка медных труб

Пайка медных труб является наиболее распространенным способом соединения. Для этого необходимо:

Очистить концы труб и фитингов от окислов и загрязнений.
Нанести флюс на поверхности соединяемых деталей.
Соединить трубы и фитинги, чтобы они соприкасались между собой.
Нагреть паяльную лампу и нанести паяльную проволоку на место соединения.
Плавить паяльную проволоку до полного наполнения зазора между трубами.

После охлаждения соединения обработать его при помощи щетки или абразивного материала для удаления остатков флюса и паяльного материала.

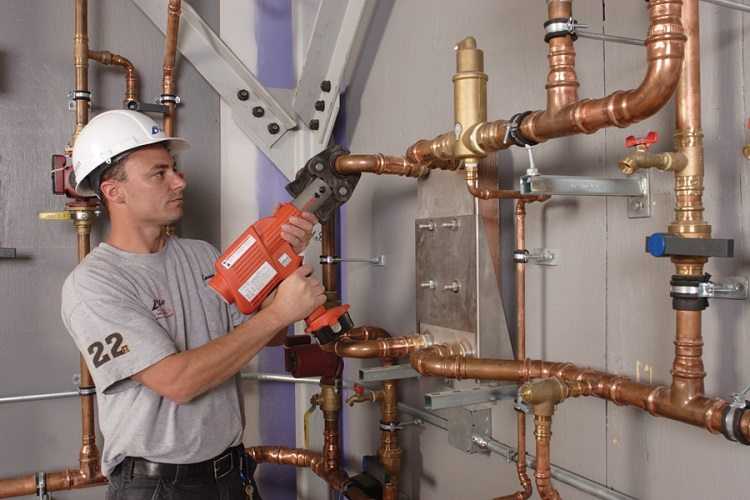

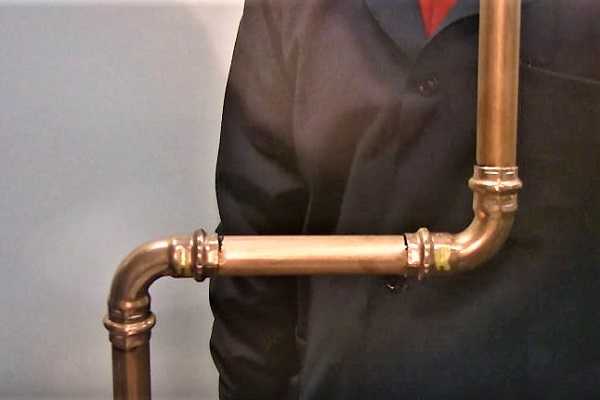

Пресс-фитинги

Пресс-фитинги представляют собой герметичные соединения, которые устанавливаются при помощи специального оборудования. Для установки пресс-фитингов необходимо:

Очистить концы труб от окислов и загрязнений.
Снять защитную крышку с пресс-фитинга.
Вставить трубу в открытую часть фитинга до упора.
При помощи пресс-инструмента выполнить прессовку фитинга.

После установки необходимо провести проверку герметичности соединений с помощью специального инструмента. При обнаружении утечек следует их устранить.

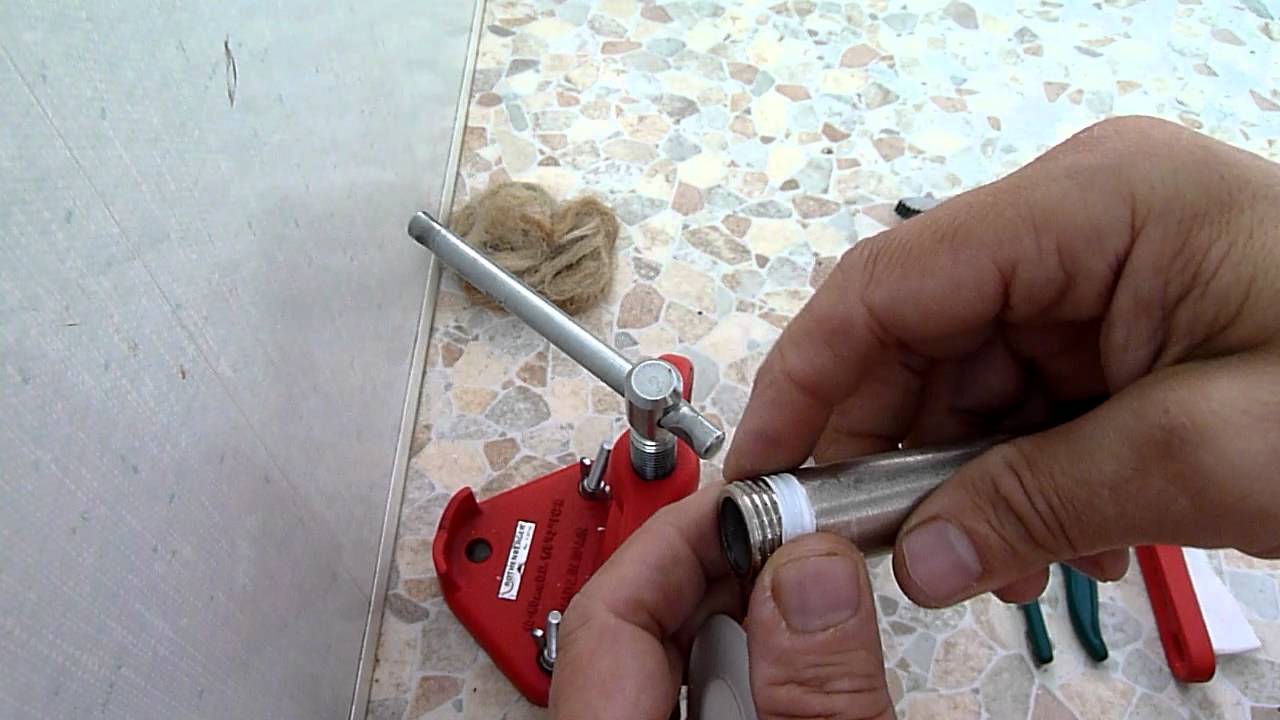

Резьбовые соединения

Резьбовые соединения применяются реже, однако, при выполнении определенных типов работ, могут быть необходимы. Для установки резьбовых соединений следует:

Очистить концы труб от окислов и загрязнений.
Нанести специальный герметик на резьбу трубы.
Соединить трубы, завернув их друг в друга до полного вкручивания.

После установки рекомендуется произвести проверку герметичности соединений с помощью специального инструмента. При необходимости следует устранить утечки.

Важно помнить, что установка медных труб для газа требует соблюдения всех необходимых мер безопасности и соблюдения законодательства. В случае отсутствия необходимых навыков и опыта, рекомендуется обратиться к квалифицированному специалисту для проведения установки и обслуживания системы газоснабжения

Высокая теплопроводность

Высокая теплопроводность медных труб обеспечивает эффективную передачу тепла от источника к месту использования, что особенно важно для газопроводов. Это позволяет обеспечить равномерное распределение тепла и поддерживать оптимальную температуру газа при его транспортировке

Благодаря высокой теплопроводности медные трубы также обеспечивают быстрое прогревание системы. Это особенно полезно в ситуациях, когда необходимо оперативно начать передачу газа и достичь требуемой температуры в короткие сроки. Быстрое прогревание также способствует экономии энергии и повышает эффективность работы газопровода.

Благодаря высокой теплопроводности медные трубы являются идеальным выбором для прокладки газопровода, обеспечивая эффективную передачу тепла и поддержание оптимальной температуры газа.

Монтировка труб из меди для газового снабжения

Подготавливаем трубопроводы из меди

На этом этапе мы должны при необходимости некоторые детали обрезать, а некоторые изогнуть под правильным градусом. Для того, чтобы во время соединения не сложилось никаких трудностей, подготавливать их нужно с особой аккуратностью и с соблюдением соответствующих правил.

Обрезаем трубы из меди

Во время этих работ нужно строго следовать определенным правилам, ее линия резки должна быть строго перпендикулярна трубным стенкам. В этом случае можно использовать специальную ножовку по металлу либо пилу дискового типа, которая предназначена для резки трубопроводов. Когда обрезка делается с помощью ножовки, то для ровного отреза может помочь механизм под названием оправка в форме корыта. В конце проделанной работы, то есть резки, необходимо очистить разрез от лишних изъянов и заусенцев. Для этого возможно использование банального скребка по металлу.

Сгибание труб из меди

Это действие можно производить с помощью станков для их сгибания холодным либо горячим способом. Во время холодного способа ей придается правильная и требуемая форма, но диаметр в таком случае не должен быть больше 23 миллиметров. Если это не соблюдается, то трубу большего размера нужно для начала нагреть, чтобы сделать ее мягче и гибче. Для проведения таких работ для начала необходимо заполнить ее сухим песком, а на концы труб надеваются пробки из дерева, чтобы не высыпался песок. Сплав меди нагреваем до определенного градуса (650 С) с помощью специальной горелки. Для понимания того, что она достаточно нагрелась можно определить цвет, она станет темно-красного окраса. Тогда уже можно медленными движениями согнуть трубу под правильным градусом. Теперь после проделанных работ высыпаем песок и даем ей остыть.

Спаивание труб из меди

После проделанных работ и подготовки труб можно перейти к соединению. Их спаивание для газопровода должно содержать определенные этапы: 1. Отрезки труб проверяем на присутствие изъянов и на соответствие расположения их друг к другу. 2. Места соединений труб тщательно очищаем. 3. Прогреваем место соединения трубы с помощью паяльного аппарата до определенного градуса плавления, его можно определить также по цвету трубы, она должна стать темно-красного цвета. 4. Теперь в зазор наполняем припоем. Во время плавления он его должен заполнить. После прочного присоединения нужно закончить подачу припоя. 5. Далее ждем пока они в месте припоя, остынут для того, чтобы их очистить от лишних дефектов. Все соединения должны иметь определенную маркировку, которые отмечает мастер. Это может быть кусочек клейма из резины либо подпись нарисованная маркером, которую он должен сделать на каждой трубе. Перед тем, как использовать их они должны пройти проверку специальной комиссии, которая даст разрешение на включение газа.

Источник

Для чего предназначена изоляция

Наличие изоляции при обустройстве коммуникаций играет очень весомую роль. Ведь медь обладает высокой теплопроводностью. И для того чтобы при работе системы отопления и горячего водоснабжения теплоноситель не остывал, необходима теплоизоляция. Не обойтись без изоляции также в тех случаях, когда коммуникационная система будет монтироваться в стену или бетон. В данном случае изоляция нужна для:

Предотвращения появления конденсата;
Защиты материала;
Защиты от повреждения трубопровода.

Теплоизоляция для медных изделий выпускается из таких материалов:

Термафлекса;
Вспененного полиэтилена;
Каучука.

Теплоизоляция выпускается как отдельно, так и сразу с медной трубой. Медные трубы в изоляции могут применяться для устройства разных систем коммуникаций. Они устанавливаются:

Медные трубы в изоляции не представляют сложности в монтаже, они легко и просто устанавливаются. Единственным их недостатком является высокая стоимость материала.

№5. Трубы для газопровода из полиэтилена низкого давления (ПНД)

Трубы из ПНД в последнее время пользуются не меньшим спросом, чем стальные. Необходимо отметить сразу, что словосочетание «низкое давление», которое фигурирует в названии материала, относится к особенностям производства труб, а не к условиям эксплуатации газопровода. Есть полиэтиленовые трубы, которые выдерживают давление до 1,2 МПа. Что же заставляет нас отказываться от проверенного варианта со стальными трубами и использовать полимерные? Ответ на этот вопрос кроется в преимуществах материала.

Основные плюсы полиэтиленовых газовых труб:

небольшой вес;
быстрый и более простой монтаж без использования сложного дорогостоящего оборудования, требующего наличия особых навыков;
прочность, пластичность и гибкость позволяют достаточно просто обходить возможные препятствия на пути газопровода. Максимально допустимый радиус изгиба – 25 радиусов трубы. Гибкость позволяет трубопроводу оставаться целостным при небольших подвижках грунта;
возможность выдерживать давление до 1,2 МПа, так что такие трубы могут использоваться практически на всех участках газопровода;
устойчивость к коррозии, способность выдерживать воздействие агрессивных веществ;
высокая пропускная способность, так как внутренняя поверхность трубы гладкая. При таком же диаметре, как у стальной трубы, полиэтиленовая будет иметь пропускную способность примерно на 30% выше;
трубы из ПНД выпускают большой длины, что позволяет обойтись меньшим количеством соединений, за счет чего достигается целостность и надежность конструкции;
полимерные материалы не проводят блуждающий ток;
невысокая стоимость, если сравнивать со стальными или медными аналогами;
долговечность не менее 50 лет, а при соблюдении всех условий до 80-90 лет.

Минусы также есть:

полиэтиленовые трубы нельзя использовать в районах, где температура опускается ниже -450С. Такой газопровод располагают на глубине не менее 1 м, при зимних температурах в -400С глубина увеличивается до 1,4 м, а в некоторых случаях прокладка труб из ПНД и вовсе невозможна. При низких температурах эксплуатационные качества могут ухудшаться, а долговечность – снижаться;
не подходят трубы также для сейсмически активных районов;
давление более 1,2 МПа трубы из ПНД не выдержит – тут поможет только толстостенная сталь;
чувствительность к ультрафиолетовым лучам не позволяет осуществлять надземную прокладку – полиэтиленовые трубы подходят только для монтажа под землей;
из-за повышенного уровня горючести полиэтилена такие трубы не рекомендуют использовать в помещениях. Уже при +800С материал имеет свойство деформироваться и разрушаться;
трубы из ПНД не подходят для прокладки газопровода в коллекторах и тоннелях. В таких местах используют стальной аналог;
при пересечении газопровода с автодорогами и прочими коммуникациями трубы необходимо прятать в металлический футляр.

Для монтажа газопровода внутри помещения полиэтиленовые трубы лучше не использовать, а вот для подземной прокладки они применяются все чаще.

Для производства труб используются специальные трубные марки полиэтилена:

ПЭ 80 – трубы черного цвета с желтыми вставками, выдерживают давление до 0,3-0,6 МПа;
ПЭ 100 – трубы с голубой полоской, выдерживают давление до 1,2 МПа. При их монтаже прилагаются более серьезные усилия, так как материал приходится нагревать до более высоких температур, зато качество соединения в этом случае на высоте.

Диаметр труб из ПНД может колебаться от 20 до 630 мм и более, используются даже трубы с диаметром 1200 мм. При выборе в расчет также стоит принимать такой показатель, как SDR – это отношение диаметра к толщине стенки. Чем это значение меньше, тем толще стенки и тем более прочное перед нами изделие. SDR колеблется от 9 до 26.

Соединение полиэтиленовых труб выполняется одним из следующих способов:

сварка встык. Края отдельных элементов разогреваются специальным паяльником до достижения вязкой консистенции, которая позволяет спокойно соединить две трубы в одну;
электромуфтовая сварка предполагает монтаж краев трубы в специальную муфту, к которой подается напряжение, за счет которого происходит нагрев и соединение двух отрезков. Такое соединение получается более прочным, чем сама труба и выдерживает давление в 16 МПа.

При индивидуальном подключении к сети будет достаточно сварки встык, а если проходит, например, газификация целого района, то лучше использовать электромуфтовую сварку – она более надежная и герметичная.

Для соединения участка стального и полиэтиленового газопровода используют специальные элементы, одна сторона которого приваривается к стали, а вторая – к полиэтилену.

Трубы и фитинги

Итак, какие трубы и типы их соединений можно применять на подводках газа, исходя из перечисленных предпосылок?

Стальная труба

Именно ей выполняется разводка газа от магистралей к частным и многоквартирным домам над землей.

Оцинкованная труба в этом случае не нужна, используется обычная черная сталь:

Наружная поверхность защищается от коррозии грунтом и краской;
Внутренняя — контактирует со средой, содержащей минимум водяных паров при полном отсутствии кислорода.

Способы соединения вполне традиционны — сварка и резьбовые фитинги. При этом резьбовые фитинги для газового оборудования так же, как и для воды, могут быть выполнены из чугуна или латуни
.

Способы герметизации тоже вполне традиционны: резьбы подматываются; на сгонах для уплотнения служат контргайки. В качестве подмотки обычно выступает лента ФУМ — мягкий и термостойкий полимерный материал.

Шланги

Для выполнения допускается использование специальных шлангов, представляющих собой два слоя вулканизированной резины с текстильным армированием между ними. Они используются, к слову, при газосварочных работах для подключения горелки или резака к баллонам.

Фитинги для газовых шлангов — это обыкновенные штуцера соответствующего диаметра. Шланг с усилием натягивается на штуцер и фиксируется алюминиевым хомутиком. Чтобы облегчить сборку соединения и заодно дополнительно герметизировать его, используется небольшое количество обычного солидола.

При подключении редуктора к газовому баллону применяется соединение с накидной гайкой и прокладкой. Штатно используется прокладка из фторопласта (жесткого светло-желтого пластика); при ее утере или разрушении допускается применение вулканизированной резины.

Полиэтилен

Полиэтиленовые трубы в большинстве случаев используются при укладке участка ввода в грунт. Полиэтилен выигрывает у стальной трубы, прежде всего, тем, что не боится неизбежной при грунтовой прокладке стали коррозии.

Теоретически возможно применение не только обычного, но и сшитого полиэтилена; однако на практике он не используется: цена погонного метра по сравнению с обыкновенным ПНД в несколько раз выше, а выгоды от избыточной прочности и термостойкости в случае разводки газа сомнительны.

Полиэтиленовые компрессионные фитинги не применяются на газовых подводках. Причина — весьма ограниченная механическая прочность соединения с их помощью. Все-таки вероятность внешних воздействий полностью исключать не стоит.

Разумеется, недопустимо использование гильзовых соединений на клею или с резиновыми уплотнителями (такими соединяются трубы ПВХ для канализации). В этих случаях трудно гарантировать абсолютную герметичность.

Что остается в нашем арсенале?

Латунный фитинг для ПНД трубы способен обеспечить не только герметичность, но и механическую прочность.
Фитинги под сварку тоже могут применяться на газовых трубах. Соединения выполняются низкотемпературным паяльником; рекомендованная температура для полиэтилена — 240 градусов.
Наконец, электросварные фитинги (с собственными спиралями для оплавления контактирующих поверхностей) наиболее дороги, зато обеспечивают гарантированно качественное соединение.

Металлопластик

И этот тип труб вполне допустим на газе. Внутренняя поверхность — это все тот же полиэтилен; кроме того, металлопластик поставляется в бухтах. Этот дает возможность проложить подводку большой протяженности с минимальным количеством соединений.

Для соединения настоятельно рекомендуется использовать исключительно пресс-фитинги. В отличие от компрессионных, с накидными гайками, они обеспечивают абсолютную и постоянную герметичность соединений. Оборотная сторона этого достоинства — необходимость использовать для сборки специальный инструмент.

Классификация газовых труб

Для систем разного класса используются разные трубы. Государственные нормы для них таковы:

для газопроводов с низким или средним давлением применяются электросварные прямошовные трубы общего назначения;
для систем с высоким допускаются электросварные прямошовные и бесшовные горячекатаные.

На выбор материала также влияет и способ монтажа.

Для подземных коммуникаций нормой являются и стальные, и полиэтиленовые изделия.
Для надземных допускается применение только стальных.

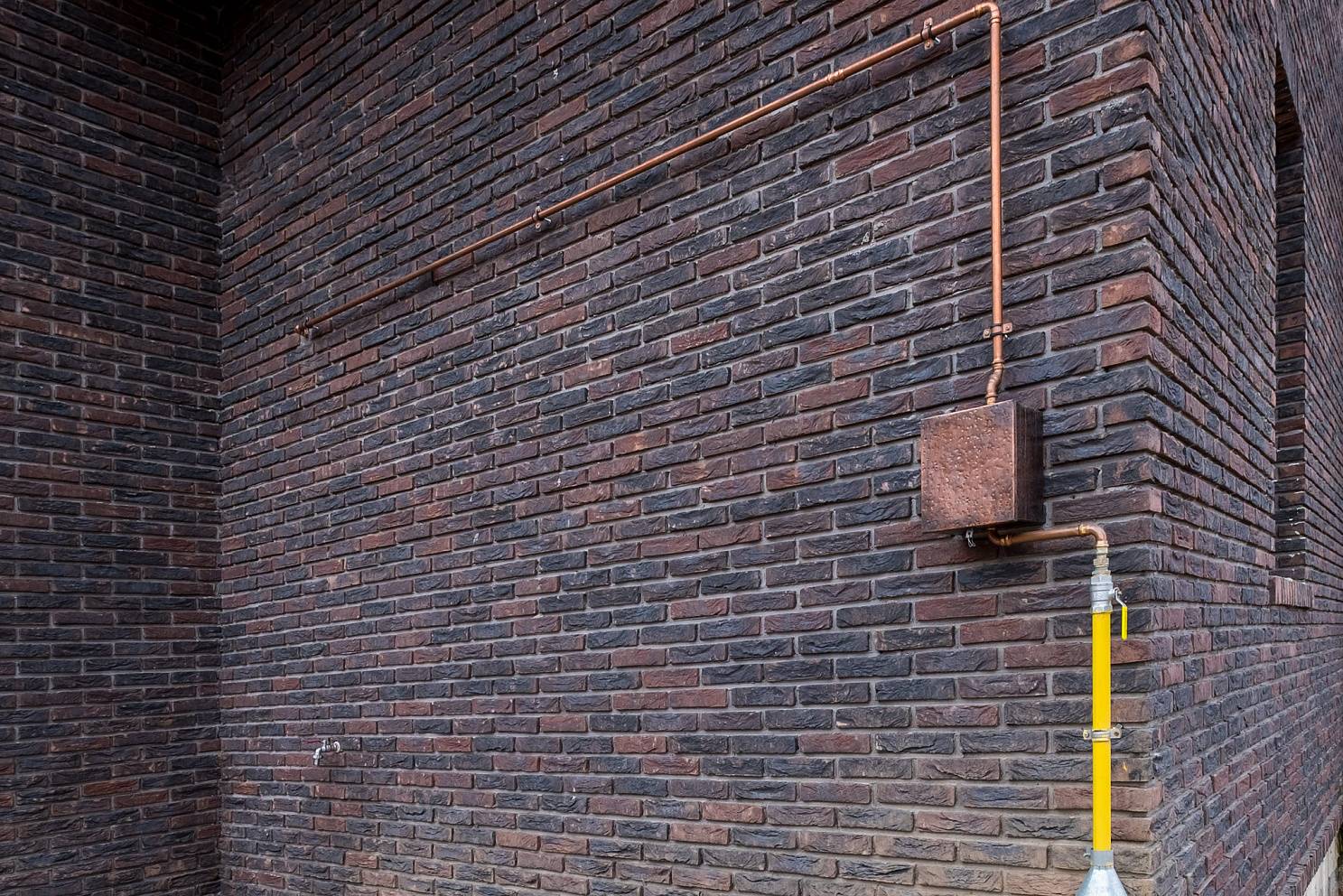

В доме, как в частном, так и многоэтажном, используются стальной и медный трубопроводы. Соединение предполагается сварное. Фланцевое или резьбовое разрешается лишь на участках установки запорной арматуры и приборов. Медный трубопровод допускает соединение на пресс-фитинги.

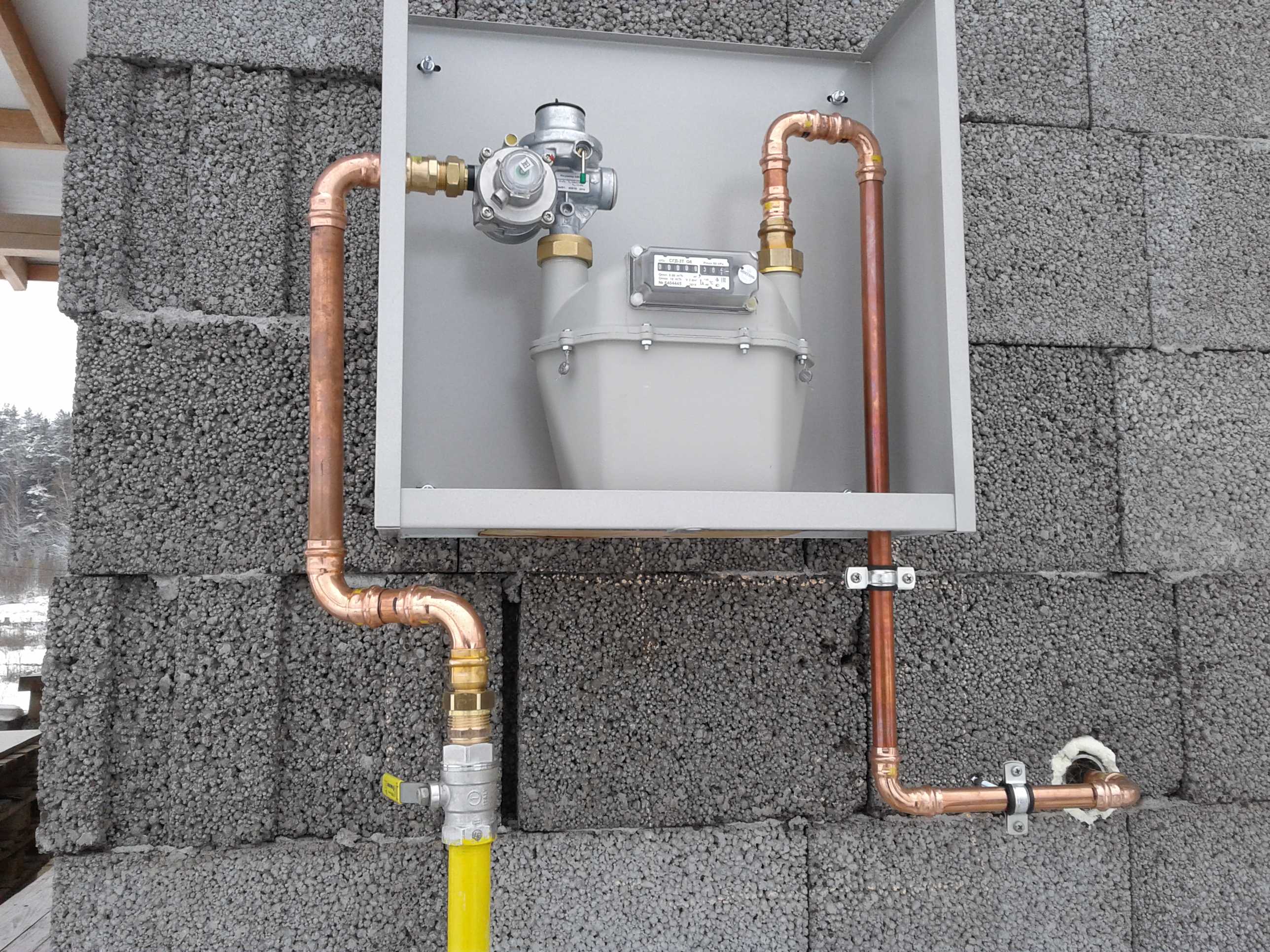

На фото демонстрируется пример.

Размерные параметры

ГОСТ разрешает в квартире два вида газовых труб. Изделия относятся к продукции общего назначения, так как здесь важна полная газонепроницаемость и механическая прочность, в то время как стойкость к давлению малозначима: 0,05 кгс/см2 – величина скромная.

Параметры стального трубопровода следующие.
- Внешний диаметр стальной трубы может колебаться от 21, 3 до 42,3 мм.
- Условный проход составляет диапазон от 15 до 32 мм.
- Выбор производится в зависимости от объема поставки: газовый прибор в квартире или стояк в доме.
Диаметр медного трубопровода подбирается таким же образом. Достоинством этого варианта выступает более простой монтаж – с пресс-фитингами, антикоррозийность материала и привлекательный внешний вид. По норме медные изделия должны соответствовать ГОСТ Р 50838-95, другие материалы не разрешаются.
Диаметр газовых труб для магистралей с давлением от 3 до 6 кгс/см2 колеблется в значительно большем диапазоне – от 30 до 426 мм. Толщина стенок при этом зависит от диаметра: от 3 мм для малого размера, до 12 мм для диаметра свыше 300 мм.
При сооружении подземного газопровода ГОСТ допускает использование газоводов из полиэтилена низкого давления. Рассчитан материал на давление до 6 кгс/см2. Диаметр пластиковой трубы варьируется от 20 до 225 мм. На фото – газопровод из ПНД.

В траншею трубопровод укладывается только готовыми секциями, поэтому монтаж магистрали – дорогостоящая и длительная работа. При поворотах стальные газоводы разрезаются и соединяются через специальные элементы. Полиэтиленовые допускают изгибы: для систем с давлением от 3 до 6 кгс/см2 до 25 наружных диаметров, при величине до 0,05 кгс/см2 – до 3. В совокупности с большей легкостью и высокой антикоррозийностью это делает вариант с пластиковым трубопроводом все более привлекательным.

Бытовой газопровод устанавливают естественно внутри здания и помещения. Его основная задача через счетчик расхода передавать газ ко всей технике, которая требует газоснабжения (начиная от плиты, заканчивая камином и конвектором).

Трубопровод состоит из деталей:

трубы шланги;
фитинги (иными словами соединяющие элементы).

К составляющим трубопровода агрегатное состояние энергоносителя и его физические возможности предполагают ряд некоторых задач:

Загерметизировать газовые соединяющие элементы и трубы. Протечка газа привет только самым неприятным последствиям.
Газопровод и его составляющие должны быть наделены высокой прочностью, что выдерживать давление от 1.5 -2.5 мПа. Но сам газопровод имеет всего лишь 0,3 мПа давления внутри. Таким образом, фитинг, стык и труба за короткий срок должны быть готовы к большому давлению.
Сама труба должна создаваться при помощи коррозиестойкого материала и иметь составе антикоррозийные компоненты. Но защищать от коррозии ее внутреннюю часть не стоит, поскольку природный газ не окисляет подобные конструкции.

Важно! Весь процесс подключения газа к плите, котлу, конвектору и т.д. стоит совершать только при помощи профессионалов

Но особое внимание рекомендуется уделять к местам, приближенным к точке потребления, в рамках безопасности, несколько раз проверять прочность

Все трубы для газа нуждаются в оценке и систематизации, также и фитинги бывают разных видов в зависимости от диаметра и изготавливаемого материала, поэтому предоставляем перечень разновидностей изделий.
