Вакуумные выключатели
Рисунок 2 – Конструкция вакуумного выключателя
Принцип действия вакуумного выключателя основывается на высокой диэлектрической прочности вакуума и его диэлектрических свойствах. В момент размыкания контактов в промежутке между ними возникает дуга за счет испарения металла с их поверхности. При переходе тока через ноль вакуум восстанавливает диэлектрические свойства и дуга больше не возникает.
Рисунок 3 – Принцип работы вакуумного выключателя
Преимущества:
- Простота конструкции и ремонта
- Возможность работы не только в горизонтальном положении
- Надежность и длительный срок эксплуатации
- Компактность
- Низкая пожароoпасность
Недостатки:
- Небольшой ресурс при КЗ
- Опасность возникновения коммутационных перенапряжений
- Высокая стоимость
Эксплуатация и техническое обслуживание
Неприхотливые в обслуживании вакуумные выключатели рекомендуется проверять не реже 1 раза в 4 года. Но периодичность может быть иная. Все зависит от конструктивного исполнения коммутационного аппарата и регламентируется в технической документации.
Обслуживание вакуумных выключателей подразумевает проверку изоляторов на наличие трещин, сколов, загрязнения и следов разрядов.
Камера полюса герметичная, вакуум сохраняется весь срок службы устройства. Поэтому полюса не ремонтируют, а заменяют целиком.
• Измерение сопротивления изоляции.
• Испытание повышенным напряжением.
• Проверка механических частей.
• Замер времени срабатывания.
• Осмотр состояния контактов (метод основан на измерении сопротивления постоянному току).
После всех проведенных испытаний составляется нормативный документ, свидетельствующий о работоспособности аппарата или его непригодности к дальнейшей эксплуатации.
Целесообразность замены на вакуумный
Масляные выключатели наибольшую популярность и распространение получили в XX веке, в XXI веке они все активные вытесняются вакуумными выключателями.
Последние имеют следующие преимущества:
- Значительно меньшие габариты и масса.
- Высокая надежность.
- Простота в обслуживании.
- Гораздо более простое и безопасное включение и отключение.
- Значительно больший ресурс.
Исходя из вышеописанных пунктов становится очевидно, что вакуумные выключатели по всем параметрам выигрывают по сравнению с масляными.
Конечно, заменить целую секцию подстанции, или всю подстанцию с масляных на вакуумные выключатели сложно: это долго и дорого.
Однако на долгой дистанции в несколько десятков лет такое вложение полностью оправдывает себя.
Вопрос-ответ:
Какие виды масляных выключателей существуют?
Существует несколько видов масляных выключателей: емкостные, ванные и суховоздушные. Емкостные масляные выключатели имеют емкость с маслом, которое выполняет функции изоляции и охлаждения. Ванные масляные выключатели также имеют резервуар с маслом, но технические характеристики могут отличаться. Суховоздушные масляные выключатели не требуют применения масла, они обладают иным принципом работы.
Где применяются масляные выключатели?
Масляные выключатели применяются в электроэнергетике, электроснабжении промышленных предприятий, электростанциях и других объектах энергетики. Они высокоэффективны в защите электроустановок от перегрузок и коротких замыканий.
Какие преимущества имеют масляные выключатели?
Масляные выключатели обладают несколькими преимуществами. Они способны выдерживать высокие нагрузки, защищать систему от перегрузок и коротких замыканий, обеспечивать устойчивое электропитание. Кроме того, они имеют высокую надежность и долговечность, а также легко обслуживаются и ремонтируются.
Как подобрать масляный выключатель под конкретные нужды?
При выборе масляного выключателя необходимо учитывать несколько факторов. Во-первых, необходимо определить требуемую мощность выключателя в соответствии с электроустановкой. Также необходимо учитывать технические характеристики выключателя, например, его коммутационные параметры, уровень напряжения и т.д
Важно также учитывать условия эксплуатации и требования безопасности
Какие номенклатуры масляных выключателей существуют?
Номенклатура масляных выключателей включает различные типы и модели выключателей с разными характеристиками и функциями. В зависимости от требований и задач можно выбрать определенную модель выключателя из имеющегося ассортимента, например, нагрузочные выключатели, силовые выключатели, комбинированные выключатели и т.д.
Какие виды масляных выключателей существуют?
На сегодняшний день существуют два основных вида масляных выключателей: выключатели семейства ОВД и выключатели семейства ОВМ. Конструктивно они отличаются друг от друга, а также имеют разные номинальные параметры.

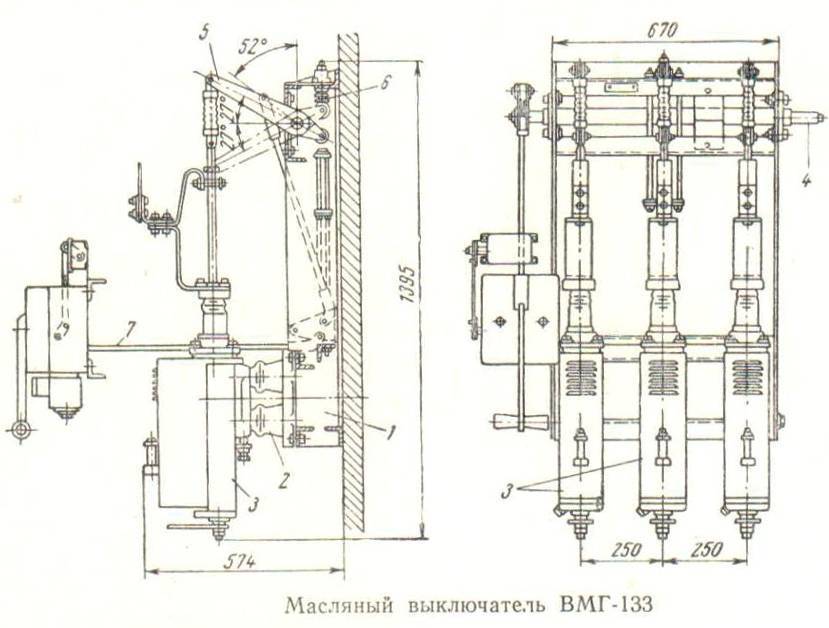

Маломасляные выключатели
Маломасляные выключатели (горшковые) получили широкое распространение в закрытых и открытых распределительных устройствах всех напряжений. Масло в этих выключателях в основном служит дугогасящей средой и только частично изоляцией между разомкнутыми контактами.
Изоляция токоведущих частей друг от друга и от заземленных конструкций осуществляется фарфором или другими твердыми изолирующими материалами. Контакты выключателей для внутренней установки находятся в стальном бачке (горшке), отсюда сохранилось название выключателей «горшковые».
Маломасляные выключатели напряжением 35 кВ и выше имеют фарфоровый корпус. Самое широкое применение получили выключатели 6-10 кВ подвесного типа (ВМГ-10, ВМП-10). В этих выключателях корпус крепится на фарфоровых изоляторах к общей раме для всех трех полюсов. В каждом полюсе предусмотрен один разрыв контактов и дугогасительная камера.
Конструктивные схемы маломасляных выключателей 1 – подвижный контакт; 2 – дугогасительная камера; 3 – неподвиж-ный контакт; 4 – рабочие контакты
При больших номинальных токах обойтись одной парой контактов (которые выполняют роль рабочих и дугогасительных) трудно, поэтому предусматривают рабочие контакты снаружи выключателя, а дугогасительные – внутри металлического бачка. При больших отключаемых токах на каждый полюс имеется два дугогасительных разрыва. По такой схеме выполняются выключатели серий МГГ и МГ на напряжение до 20 кВ включительно. Массивные внешние рабочие контакты 4 позволяют рассчитать выключатель на большие номинальные токи (до 9500 А). При напряжениях 35 кВ и выше корпус выключателя выполняется фарфоровым, серия ВМК – выключатель маломасляный колонковый). В выключателях 35, 110 кВ предусмотрен один разрыв на полюс, при больших напряжениях – два разрыва и более.
Недостатки маломасляных выключателей: взрыво- и пожароопасность, хотя и значительно меньшая, чем у баковых выключателей; невозможность осуществления быстродействующего АПВ; необходимость периодического контроля, доливки, относительно частой замены масла в дугогасительных бачках; трудность установки встроенных трансформаторов тока; относительно малая отключающая способность.
Область применения маломасляных выключателей – закрытые распределительные устройства электростанций и подстанций 6, 10, 20, 35 и 110 кВ, комплектные распределительные устройства 6, 10 и 35 кВ и открытые распределительные устройства 35 и 110 кВ.
Подготовка выключателя к вводу в работу.
После окончания монтажа или ремонта необходимо произвести тщательный осмотр выключателя и привода:— проверить правильность и надёжность подсоединения рамы выключателя к заземляющему контуру;— проверить надёжность контактов на ошиновке и наличие термоиндикаторов; — очистить от пыли поверхность выключателя, протереть мягкой чистой ветошью изоляционные детали;— проверить наличие смазки на трущихся деталях выключателя и привода;— проверить наличие масла и его уровень во всех баках выключателя;— проверить исправность и правильность действия блокировочных устройств;— проверить наличие надписей диспетчерских наименований и соответствие их требованиям инструкции;— проверить наличие записей в ремонтной и технической документации, в журналах «Готовности оборудования после профиспытаний» и «Указаний оперативному персоналу по готовности устройств РЗА»;Вывести бригаду с рабочего места, закрыть наряд-допуск и сдать оборудование диспетчеру
Выбор контактора
Как правильно подобрать контактор или пускатель?
Современный модульный контактор это уже не то громоздкое оборудование, что раньше.
Он отличается компактностью (монтаж на din-рейку) и отсутствием раздражающего шума при работе.
При выборе в первую очередь обращайте внимание на номинальный ток. Самые ходовые — это на 20А, 40А, 63А. Контактор должен спокойно пропустить через себя не только всю подключенную через него нагрузку, но и не расплавиться при ее кратковременном превышении
Своей то защиты у него нет
Контактор должен спокойно пропустить через себя не только всю подключенную через него нагрузку, но и не расплавиться при ее кратковременном превышении. Своей то защиты у него нет.
Ошибка №2
Поэтому нельзя, чтобы номинальный ток контактора был меньше, чем ток вводного автомата.
Желательно, чтобы он превышал на одну ступень его величину. Например, автомат 25А или 32А – контактор 40А; автомат 50А – контактор 63А и т.д.
Ток, на который рассчитаны контакты можно найти на корпусе оборудования.
Вот эта надпись обозначает, что устройство имеет два ряда контактов, рассчитанных на максимальный ток в 20А на каждой паре.
То есть, суммарно к нему можно подключить нагрузку в 40А или ~ 8кВт.
Ошибка №3
Но это вовсе не значит, что он подойдет при вводном автомате в 25А или 32А.
Еще обращайте внимание на другие надписи и обозначения. К примеру, буковка “S” говорит о том, что это оборудование пониженной шумности. У Hager есть такая серия
Для дома с щитовой внутри помещения желательно покупать именно бесшумные модели
У Hager есть такая серия. Для дома с щитовой внутри помещения желательно покупать именно бесшумные модели.
Особенности капитального ремонта
Капитальный ремонт масляного выключателя может включать в себя следующие работы:
- Отключение выключателя, разборка, отключение шин.
- Слив масла из горшков.
- Разборка, чистка, смазка, ремонт, настройка привода.
- Чистка, ремонт, испытания, замена изоляторов.
- Зачистка контактных токопроводящих поверхностей.
- Испытание.
- Измерение сопротивления изоляции полюсов.
- Испытание изоляторов.
- Измерение переходных сопротивлений шин.
- Регулировка включения.
- Смазка губок для более мягкого подключения выключателя к шинам в ячейке.
- Сборка выключателя после ремонта, доливка масла.
- Удаление пыли, грязи, масла с шин и горшков.
- Затяжка ослабленных болтовых соединений шин.
- Уборка рабочего места после окончания всех работ.
Капитальный ремонт выполняется строго специально обученным персоналом, имеющим все необходимые допуски и разрешения для работы в установках и подстанциях с напряжением 6 и выше кВ.
Работы проводятся под наблюдением ответственного лица с группой электробезопасности не ниже 5. Посторонние люди не должны иметь доступа к месту проведения работ, а само рабочее место должно быть огорожено, должны быть вывешены предупреждающие и запрещающие плакаты.
Капитальный ремонт и испытания масляных выключателей проводится, как правило, раз в 6 лет, при интенсивной эксплуатации значительно чаще.
После каждого внештатного отключения устройства перед его последующим включением проводятся высоковольтные испытания.
Основные типы многообъемных масляных выключателей
Многообъемные масляные выключатели широко применяются в электроэнергетике для защитного отключения и управления электрическими сетями высокого напряжения. В зависимости от конструктивных особенностей и области применения выделяют несколько основных типов таких выключателей.
1. Выключатели сливного типа. Данный тип выключателя оснащен механизмом для слива масла из корпуса выключателя после его отключения. Это обеспечивает безопасное обслуживание и ремонт выключателя без остановки работы электрической сети.
2. Выключатели насыщенного типа. В этих выключателях для повышения электрической прочности изоляции используется масло, насыщенное специальным газом или паром. Это позволяет уменьшить размеры выключателя и повысить его эффективность.
3. Герметичные выключатели. Эти выключатели имеют герметичный корпус, который предотвращает попадание влаги и пыли внутрь выключателя. Это обеспечивает его надежную работу даже в экстремальных условиях.
4. Выключатели с жидкостным разделителем. В этих выключателях наличие жидкого разделителя позволяет отделить контактные части от масла, что повышает надежность и безопасность работы выключателя.
5. Гарвардские выключатели. Этот тип выключателей оснащен коммутационными контактами из сплава гарварда, что повышает их механическую прочность и снижает вероятность искрения при коммутации.
Все эти типы многообъемных масляных выключателей имеют свои особенности и применяются в различных сферах электроэнергетики, в зависимости от конкретных задач и требований. Выбор конкретного типа выключателя производится на основе технических требований и условий эксплуатации.
Многообъемные масляные выключатели: общая информация
Особенностью многообъемных масляных выключателей является их высокая эффективность и надежность работы. Использование масла в качестве изоляционного материала позволяет увеличить прочность и длительность работы выключателя.
Внутреннее устройство многообъемных масляных выключателей включает в себя токопроводящие части, изолирующую среду, систему управления и привод, а также систему защиты. Они обеспечивают надежное отключение электрической нагрузки в случае возникновения перегрузки или короткого замыкания в электрической сети.
Применение многообъемных масляных выключателей широко распространено в энергетике, промышленности и других сферах, где требуется надежная защита и управление электрическими сетями. Они могут быть использованы для переключения и разделения электрических цепей с различными электрическими параметрами.
Эксплуатация масляных выключателей
Как и любой электрический аппарат, масляный выключатель требует правильной, корректной настройки, регулировки, и эксплуатации.
Нужно провести регулировку вхождения свечей (подвижных контактов) в розетки. Это производится путём раскрепления подвижного контакта и фиксирования его на нужном уровне. И также перед введением в работу должна быть оформлена форма протокола испытания масляного выключателя. Испытания масляных выключателей заключается в проверке его повышенным напряжением как в отключенном, так и во включенном состоянии, а также в проверке всех его цепей защит и сигнализаций. Это должен выполнять специально обученный персонал, чаще всего электротехническая лаборатория, соблюдая все меры безопасности.
В продолжении всей эксплуатации после каждого отключения и включения этих высоковольтных механизмов, нужно убедиться:
- В наличии и качестве трансформаторного масла. Также масло должно быть в соответствующих пределах, которые видно по специальному стеклянному стержню с метками;
- Контролировать крепление всех элементов привода, его шплинтов и механизмов болтового соединения;
- Следить за тем, чтобы не разрушались проходные и опорные изоляторы;
- Производить чистку блок контактов, если есть такая необходимость
В любом случае нужно понимать что высоковольтные масляные выключатели — это сложные электрические коммутационные аппараты, который работают с токами короткого замыкания. Поэтому надёжность его работы и продолжительность его ресурса напрямую зависит от технического состояния, а также частоты коммутаций которые он выполняет.
Масляные выключатели
Особенностью масляных выключателей является наличие диэлектрического масла, которое заполняет и изолирует контактные части выключателя. Такое решение позволяет обеспечить надежное отключение электрического тока и защитить оборудование от повреждений и возгорания.
В зависимости от конструкции и характеристик, выделяют несколько типов масляных выключателей:
Цилиндрические выключатели. Имеют простую конструкцию, основанную на применении контактных переключателей в виде стержней и цилиндров. Такие выключатели компактны и надежны в эксплуатации, однако имеют ограничение по току размыкания.
Трансформаторные выключатели. Обладают высокой мощностью размыкания и широким диапазоном применения. Основной элемент таких выключателей — толь же трансформатор, который используется для разделения основной цепи напряжения и управляющей цепи.
Типовые выключатели. Характеризуются возможностью совместного использования с другими системами защиты и автоматизации. Они применяются в энергетических комплексах и подстанциях для обеспечения надежного функционирования.
Выключатели с масляными контактами. Имеют особую конструкцию с контактами, погруженными в масло, что обеспечивает надежность, длительный срок службы и широкий диапазон применения.
Масляные выключатели широко используются в энергетической промышленности и электроэнергетике для обеспечения безопасной и надежной работы электросетей. Они являются важным элементом системы электрозащиты и позволяют обеспечить стабильную работы энергосистем.

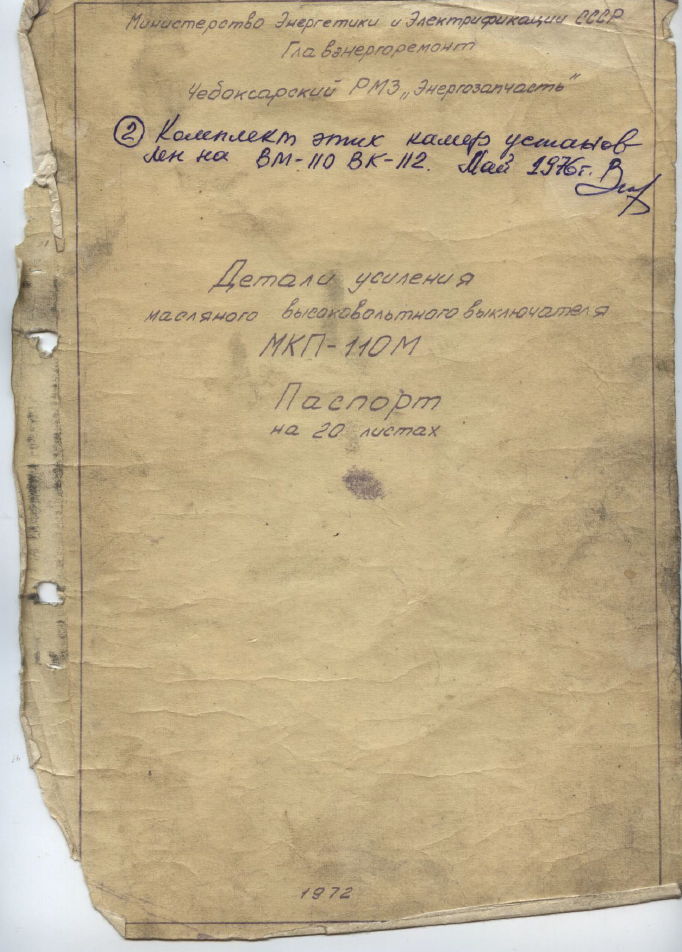

Детали усиления МКП-110М. Паспорт

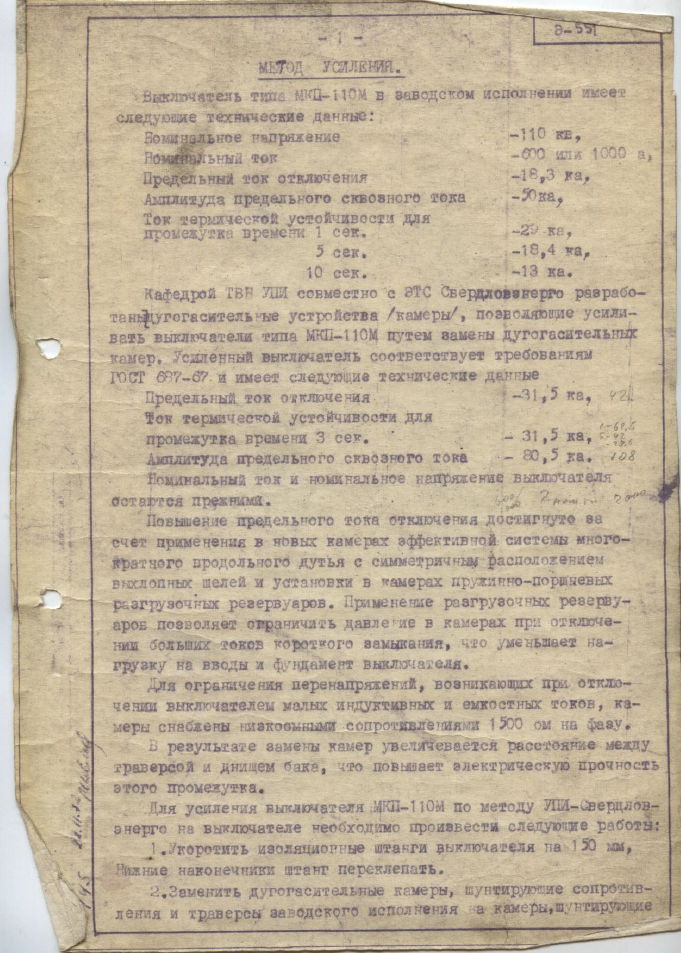

Инструкция по усилению выключателей камерами УПИ.Повышение предельного тока отключения достигнуто за счет применения в новых камерах эффективной системы многократного продольного дутья с симметричным расположением выхлопных щелей и установки в камерах пружинно-поршневых разгрузочных резервуаров. Применение резервуаров позволяет ограничить давление в камерах при отключении больших токов короткого замыкания, что уменьшает нагрузку на вводы и фундамент выключателя.
Еще материалы по выключателю:
Программа приемки из ремонта
Также
МКП 35 Паспорт, характеристики, капитальный ремонт
Поделиться
Eще из данной категории
|
Ваше сообщение будет опубликовано только после проверки и разрешения администратора.
Принцип работы однобаковых выключателей
При срабатывании системы сначала происходит разрыв контакта дугогасительной камеры. При разрыве контакта сети с высоким напряжением возникает дуга, которая разлагает масло из-за воздействия высокой температуры. При воздействии дуги на масло происходит образование газового пузыря, в котором и будет находиться сама дуга. Созданный пузырь на 70% состоит из водорода, а этот газ в данном состоянии будет подаваться под давлением. Воздействие водорода и созданного искусственно давления приведет к деионализации образованной дуги во время разрыва контакта. Подобным способом масляный выключатель проводит разрыв цепи.
Достоинства и недостатки
Система масляного выключателя обладает рядом достоинств. Среди них:
- Высокий показатель эффективности прерывания цепи.
- Конструкция является довольно простой.
- Простота конструкции обеспечивает надежность установки.
- Это же свойство позволяет проводить ремонтные работы в случае поломки.
Но есть и некоторые недостатки:
- Чтобы достаточно выполнить поставленную задачу, требуется большое количество масла.
- Дугогаситель имеет большие габариты.
- Система обладает пожароопасными характеристиками, которые в случае аварийной ситуации могут привести к непредвиденным последствиям.
Кол-во блоков: 13 | Общее кол-во символов: 10713 Количество использованных доноров: 3 Информация по каждому донору:
Дильтей описательная психология краткое содержание
Царева светлана алексеевна учитель математики конфликт в школе с родителями
Становление новой российской государственно правовой системы кратко
Психофизиологическая структура процесса письма кратко
- Эксперт по патриотическому воспитанию в школе
Система бакового типа
Такие системы очень популярны, так как они имеют простую конструкцию. Ввод, дугогасительная система и система контактов – вот ее составные элементы. Если оборудование используется в с-ме, напряжение в которой ровняется 3-20 кВт, тогда все фазы можно расположить в одной емкости. Если же показатель напряжения увеличивается до тридцати пяти кВт, тогда фазу стоит расположить в отдельной емкости.
В обоих случаях можно использовать систему по автоматическому или дистанционному управлению. Но если первый вариант предполагает возможность ручного управления, то второй требует наличия автомата повторного включения.
В процессе нахождения всех фаз в 1 емкости наполненной жидкостью, рабочая среда производит изоляцию контактов как один от другого, так и от бакового корпуса. Последний должен иметь заземление. Масле также выполняет функцию гашения дуги и изолирует фазы электроснабжения в момент, когда сеть разрывается.
Конструкция масляных выключателей
Каждый коммутационный аппарат этого вида включает в себя следующие элементы:
1. Силовая контактная группа. Она состоит из свечи (подвижного элемента) и розетки (стационарного элемента). Между контактами возникает электрическая дуга, которая гасится аппаратом.2. Изоляторы. Они изолируют токопроводящие части от корпуса и друг от друга.3. Баки с маслом. В различных моделях их число варьируется от 1 до 3. В масляной среде происходит гашение электрической дуги.4. Блок-контакты. Они делятся на группы, которые обеспечивают управление аппаратурой и контрольную функцию.5. Приводы. Они могут быть автоматическими и ручными. В масляных выключателях они собраны на основе крупной включающей катушки соленоида (ее иногда называют просто катушкой включения/отключения). Отключающая катушка выполняет роль ударного механизма, сбивающего с защёлки включенное устройство выключателя.6. Отключающие пружины. Они необходимы для размыкания силовой части и определяют скорость расхождения контактов.
Особенности установки выключателя
Установка вакуумного выключателя выполняется в уже имеющиеся ячейки, шкафы КРУ, остающиеся из-под масляных или воздушных выключателей, или монтируются в новую ячейку на этапе строительства распредустройства, подстанции или электроустановки. Болтовые крепления к металлическим конструкциям должны плотно затягиваться, обеспечивая и неподвижность коммутационного аппарата при интенсивных динамических колебаниях.
Весь процесс должен осуществляться в строгом соответствии с требованиями, как указаний завода изготовителя, так и нормативных документов, регламентирующих работу устройств в соответствующей отрасли. Обязательными для применения в любых цепях являются нормативные величины, устанавливаемые ПУЭ. Где указаны расстояния от токоведущих частей до заземленных конструкций, электрические параметры и прочие требования к установке вакуумных выключателей.
После завершения установки и подключения управленческих цепей к блоку контроля выключателем или приводу, необходимо осуществить ряд манипуляций и проверок:
- Очистить поверхность наружных изоляторов от всевозможных засорителей для исключения возможности протекания токов утечки;
- Проверка работоспособности привода, ручное отключение и соответствие обозначения флажка на нем действительному положению –вкл/выкл;
- Испытание изоляционных свойств смонтированного устройства посредством подачи напряжения промышленной частоты;
- Измерение величины переходного сопротивления между контактами;
В случае хранения вакуумного устройства на складе более двух лет, перед подключением к коммутационным цепям необходимо производить комплекс испытаний, чтобы убедиться в прочности промежутка на случай отключения токов кз.

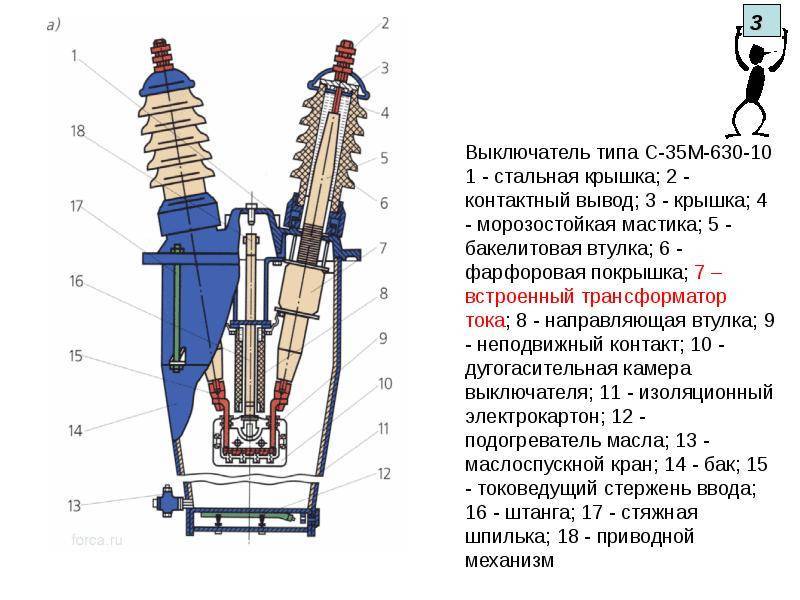

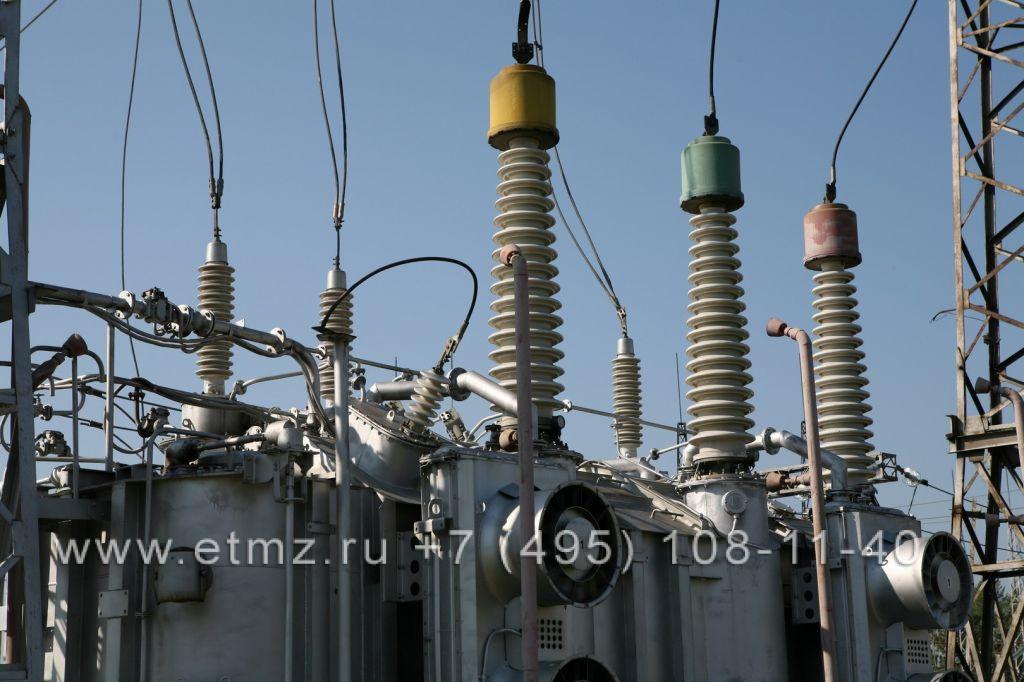

Баковые выключатели, устройство, принцип работы
Баковый выключатель представляет собой один или несколько больших баков с трансформаторным маслом в которых происходит гашение дуги при отключении МВ.
Баковый выключатель конструктивно состоит из наполненных трансформаторным маслом баков, системой контактов и блока управления. Гашение дуги происходит в непосредственно в баке (баках).
Масло в баке помимо гашения дуги выполняет функцию изолирующего вещества.
Такие типы выключателей в основном используются в распределительных установках 35-220 кВ, чаще всего имеют большие габариты и устанавливаются на открытых подстанциях.
Принцип работы их такой же, как и у маломасляных: как уже было отмечено выше, формирование дуги происходит при размыкании контактов, а гашение ее происходит благодаря газомасляной смеси, при это выделяется большая температура и происходит испарение масла.
Баковые выключатели могут иметь как ручной, так и автоматический привод. Во втором случае включение осуществляется при помощи катушки соленоида.
Правила эксплуатации МВ
Ремонтный, оперативный персонал, специалисты, связанные с обслуживанием и эксплуатацией масляных выключателей, обязаны знать соответствующие инструкции, устройство, принцип действия оборудования.
Работники, обслуживающие МВ, во время эксплуатации обязаны контролировать:
- Действующее напряжение, ток нагрузки. Показатели не должны выходить за рамки табличных значений.
- Высоту масляного столба в полюсах, отсутствие протечек.
- Наличие смазки на трущихся частях. Контакты могут потерять подвижность и зависнуть, если смазка трущихся элементов становится густой и грязной.
- Запыленность помещений, в которых размещены распредустройства.
- Соответствие механических характеристик эксплуатируемых выключателей табличным нормам.
После каждого отключения КЗ нужно осматривать оборудование. Сведения об этих отключениях заносят в специальный журнал. Обязательно должен быть в наличии журнал дефектов, для записи сведений о неисправностях, выявленных во время работы агрегата. Выключатель, на котором произошло отключение в результате КЗ, подлежит осмотру.
Проверяют, нет ли выброса масла. Если такое произошло, притом в большом количестве, то это указывает на нештатное отключение КЗ. Оборудование выводят из эксплуатации и подвергают осмотру. Когда масло темное, нужна замена. На скорость размыкания отрицательно влияет вязкость масла, растущая при падении температуры.
Иногда возникает необходимость в замене старой смазки во время ремонта на новую: ЦИАТИМ-221, ГОИ-54 или ЦИАТИМ-201.
Таблица с техническими характеристиками масляных выключателей. Если фактические значения не соответствуют заводским, регулировку выполняют повторно
После выведения МВ из работы тщательному осмотру подлежат опорные изоляторы, тяги, изоляция емкостей на наличие трещин. Сильно загрязненную изоляцию протирают. Необходимость во внеочередном ремонте появляется после определенного количества КЗ.
Периодический осмотр (ПО) выполняют ежемесячно
При этом обращают внимание на степень нагрева выключателя. ТР (текущий ремонт) проводят ежегодно
Он включает такие работы, как проверка и устранение дефектов крепежа, кинематики привода, уровня масла, уплотнений. Проверяют также изоляционные детали на их целостность.
По истечении 3-4 лет после капитального ремонта, выполняют средний (СР). В него входит весь набор работ ТР плюс дополнительно выполняют измерения переходного сопротивления полюсов и проверяют механические и скоростные параметры.
В случае выявления несоответствия контролируемых характеристик табличным данным, выключатель разбирают, выполняют регулировку и полный комплекс высоковольтных испытаний.
Во время внеочередного ремонта в основном стараются оставить без изменений предыдущую регулировку. По этой причине выключатель разбирают по минимуму. Периодичность капитального ремонта — от 6 до 8 лет. В его объеме выполняют общий осмотр, снимают с рамы цилиндры, отсоединяют шины, ремонтируют привод, дугогасительные устройства, блок-контакты.
После всего делают регулировку, покраску, подсоединяют шины, проводят испытания. На все работы оформляют документацию.
Помимо выключателей масляного типа в высоковольтных сетях используют и другие отключающие устройства. К примеру, элегазовые и вакуумные. У нас на сайте есть другие статьи, в которых детально рассмотрены характеристики и устройство этих типов выключателей, а также особенности их использования:
- Вакуумный выключатель: устройство и принцип работы + нюансы выбора и подключения
- Элегазовые выключатели: ориентиры выбора и правила подключения
Низковольтные многообъемные масляные выключатели
Основное устройство низковольтных многообъемных масляных выключателей включает в себя масляную емкость, контактные аппараты, приводы и механизмы управления. Масляная емкость служит для хранения изолирующего масла, которое используется для отключения и включения электрической цепи при необходимости. Контактные аппараты представляют собой набор контактов, которые обеспечивают соединение или разъединение цепи под действием приводов и механизмов управления.
Применение низковольтных многообъемных масляных выключателей обусловлено их надежностью и удобством в эксплуатации. Они широко используются для защиты и управления электрическими сетями, а также для остановки и пуска электродвигателей и другого электрического оборудования. Благодаря своей конструкции и изолирующим свойствам масла, они обеспечивают надежную и безопасную работу в широком диапазоне условий.
Типы устройств
Такие устройства могут быть использованы для организации множества сетей обеспечивающих электроснабжение. Масленые выключатели бывают нескольких типов:
Баковые – выключатели, имеющие большую емкость для масла.
Маломасляные – выключатели, которые используют компоненты с диэлектрическими свойствами и не требуют большого количества масла.
Рассматриваемый выключатель имеет схему, предусматривающую наличие специального устройства. Последнее, отвечает за гашение дуги в случае, если цепь разрывается. По тому, за каким принципом срабатывает, можно сделать следующую классификацию подобных устройств:
Использующее принудительное дутье рабочей среды. Оно характеризируется наличием специального гидравлического механизма, создающего давление и подачу масла в том месте, где случился разрыв сети.
Выключатель с магнитным гашением. В таком выключателе имеются специальные электромагнитные элементы, создающие поле, которое перемещает дугу, направляя ее в каналы с целью разорвать созданные цепи.
Образец использующий автодутье. Он имеет в своей конструкции специальный элемент , способный выделят энергию из образованной дуги с целью переместить масло или газ в баке.
Принцип гашения электрической дуги
При разрыве контактов между поверхностями возникает ионизация пространства. В вакуумных выключателях применяется технология, отличная от воздушных и масляных. Основной принцип основан на том, что в идеальном вакууме отсутствует какое-либо вещество, способное выделять заряженные частицы. Поэтому в момент разделения контактов, из-за разности потенциалов, единственным источником ионизации являются пары раскаленного металла. Они продолжают движение между контактными поверхностями, но при переходе синусоиды электрического тока через ноль, заряженные частицы утрачивают энергию для ионизации и перемещения и их место занимает пустое пространство с высокой электрической плотностью и дуга рвется. Ионы металлов примыкают к ближайшей поверхности – контактам или стенкам камеры. Такой принцип действия позволяет сократить время на прекращение горения дуги и предоставляет ряд преимуществ, в сравнении с другими типами коммутационных аппаратов. Однако чрезмерные коммутационные перенапряжения могут привести к деформации поверхности, что будет препятствовать нормальному замыканию контактов, увеличит переходное сопротивление и вызовет перегрев внутри вакуумной камеры.
Заключение
Элегазовые выключатели — довольно простые и эффективные приспособления, быстро и надежно размыкающие электрическую цепь. Благодаря характеристикам шестифтористой серы они эффективнее воздушных или масляных и нашли применение в энергосистемах высокого и сверхвысокого напряжения. Кроме того, газ не стареет со временем и не требует постоянного обслуживания — только пополнения при утечках, что в условиях должной эксплуатации случается редко. Современные модели обладают очень большими межревизионными сроками — вплоть до «пожизненной» гарантии на весь период службы, они взрыво- и пожаробезопасны.
Несмотря на обусловленную сложностью производства и высокими требованиями к качеству газовой смеси стоимость, набор эксплуатационных характеристик позволил ЭВ почти полностью вытеснить с рынка другие типы выключающих систем высокого и сверхвысокого напряжения. А постоянно ведущиеся в этом направлении разработки приводят к выпуску еще более надежных и компактных моделей: например, за рубежом уже массово переходят на небольшие комплектные электрораспределители с элегазовой изоляцией (КРУЭ) и ЭВ для открытых распределяющих комплексов с напряжением от 110 кВ.
