Индекс цветопередачи источника света
Параметр, который является одним и наиболее важных, он влияет на восприятие цветов. Не путайте индекс цветопередачи и цветовую температуру это совершенно разные понятия.
Дело в том, что при одинаковой цветовой температуре один и тот же предмет, а вернее его цвет, может выглядеть совершенно по-разному. Это особо критично для фотографов, художников, видео-операторов.
За эталон цветопередачи принимается солнечный свет, при котором этот параметр равняется 100, лампы накаливания – 90, а хорошие LED имеют более 80. Величина относительная и безразмерная. На коробке от источника света обозначается, как «Ra
». Ниже приведен пример как выглядят цвета при разных Ra.

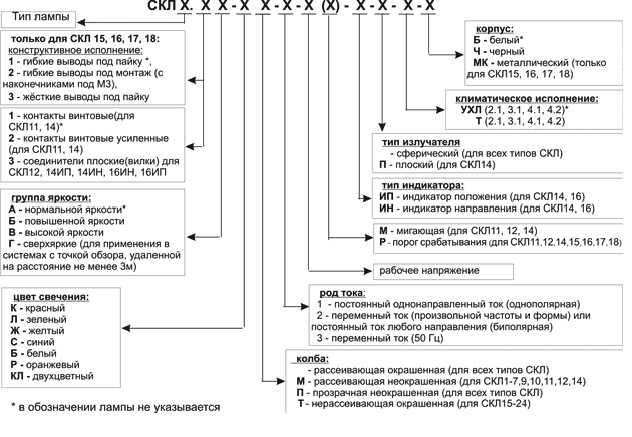

Маркировка светодиодных ламп: расшифровка
Не многие, приобретая светодиодные лампочки, знают, как обозначаются их основные характеристики. Параметры могут быть разными, на упаковке всегда написана таблица, где указаны такие слова как led, voltage, которые многим не знакомы. А ведь именно от этих данных будет зависеть срок эксплуатации, температурный показатель, режим освещенности и работы, основные свойства и даже вес. Такие данные могут рассказать вам, какие плюсы и минусы есть у лампочек, подойдут ли эти виды для уличного использования. Если вы осмотрите упаковку таких ламп, то убедитесь в том, что на каждой из них присутствует маркировка, которая способна отразит все технические характеристики.
Такая маркировка похожа на данные экономок и включает в себя следующие 8 параметров:
Главную характеристику. Сюда входят показатель мощности света обозначенная в Вт.
Гарантийный срок использования. Конечно, разные бренды будут давать разные сроки, но основным показателем остается около 50.000 часов работы.
Класс экономии. Не так давно самым высоким классом принято было считать показатель А. На данный момент в продаже можно встретить классы А+ и А++, что дает повод считать такие лампы более экономичными.

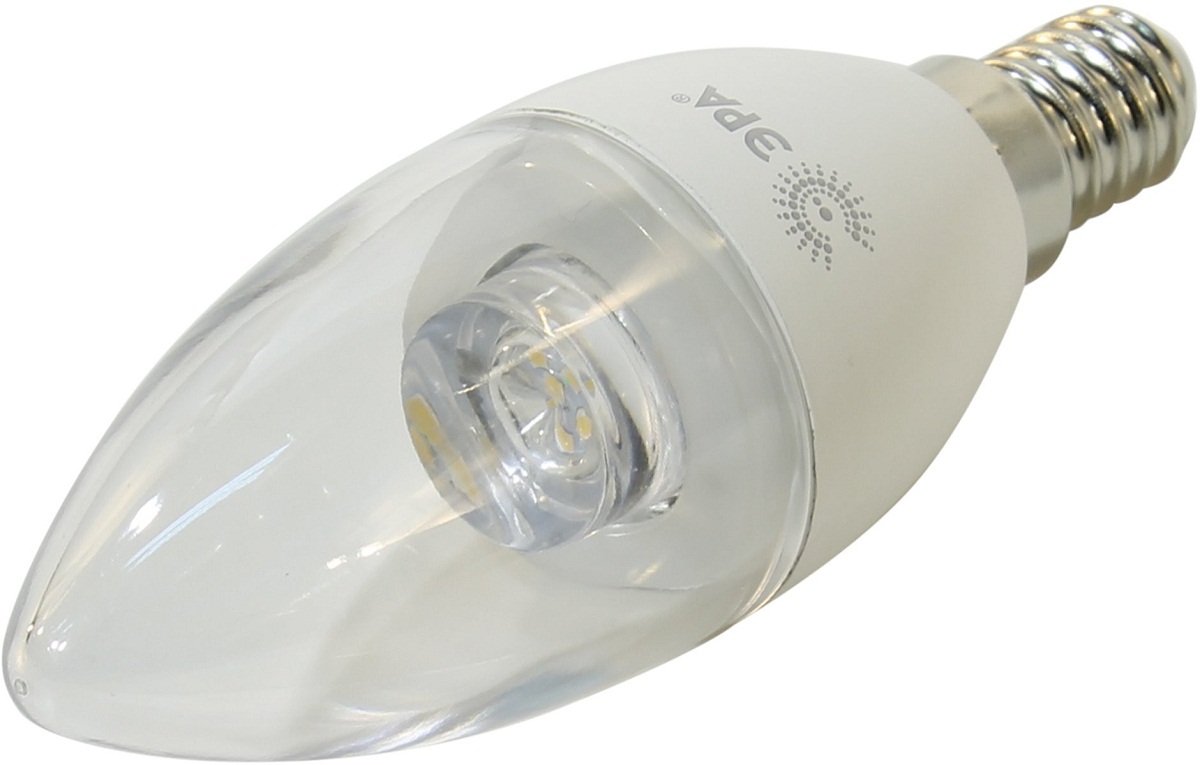

Вид колбы. Он указывается буквенным обозначением или цифровым. К примеру, показатель А55 свидетельствует о стандартной колбе как в лампах накаливания
Другая маркировка может указать на то, что колба зеркальная, в виде свечи, матовая или прозрачная.
Тип цоколя так же указывается буквенной и цифровой пометкой, это может быть маркировка Е27 и любая другая;
Обратите внимание, на то, что на упаковке указывается цветовая температура
Такая характеристика очень важна для того чтобы создать нужное свечение в помещении.
На упаковке так же указывается яркость и индекс цветовой передачи.
Не менее важной информацией станет показатель напряжения
Здесь вы узнаете, на какую мощность лампа рассчитана. Кроме того можно узнать какие температуры для работы являются допустимыми.
Можно сразу указать на одну из положительных сторон светодиодных ламп. Такие установки способны работать при температуре от -40 до +40, что выделяет их среди остальных световых приборах.
Угол рассеивания
Ну последнее, на что стоит обратить внимание – угол рассеивания. Большинство диодов выпускается с углом рассеивания в 120 градусов
Но это не конечная цифра. Разброс углов начинается от 15 и заканчивается 360 градусами (к примеру филаментные). Здесь Вам стоит определиться опять же, что хотите получить. Узконаправленный свет или рассеянный по всей комнате. Для комнаты подойдет и 120 градусов, но лучше применить линзы, чтобы увеличить угол. Для узконаправленного луча с лихвой хватит диодов с рассеивание в 40 градусов.
Есть еще несколько характеристик светодиодов. Но они более интересны для промышленного производства. А нам, простым обывателям, с лихвой хватает этих.
Я могу понять, что для кого-то эту информацию тяжело понять, но это только первое время. Если Вы один раз разберетесь, то в дальнейшем никаких трудностей правильно выбрать светодиод под свои нужды не составит труда. Во всяком случае я уже не «болею» муками подбора.
С годами рынок предлагает все большее разнообразие светодиодов. Они отличаются цветом, напряжением, мощностью и т.д. Если вам в руки попался светодиод и вы хотите его использовать, то непременно нужно разобраться какой мощности это устройство, иначе можно элементарно спалить его. Как определить мощность светодиода? Об этом расскажем в данной статье. Светодиод представляет собой полупроводниковый кристалл. Он может быть в корпусе или без него, но в любом случае у него будет два вывода: положительный и отрицательный. Мощностью светодиодов часто называют показатели в ваттах. Однако это не совсем верно. Это делается для простоты понимания. У светодиодов есть показатель максимума рабочего тока, при котором он может работать. А мощность зависит от количества тока, который вы ему дадите.
Так же их называют индикаторными. Их смело можно назвать самым распространенным видом светодиодов. Они небольшого размера (2-20 миллиметров в диаметре). Индикаторными их называют по самому частому применению – вы наверняка их видели практически во всей бытовой технике. Практически все белые маломощные светодиоды обладают параметрами 20МА 3,2 вольт. То есть его мощность – 0,06ватт. Так же к этому виду светодиодов относят светодиоды поверхностного монтажа или SMD – светодиоды. Это светодиоды, которые подсвечивают экраны, кнопки и т.п. Так же из них делают светодиодные ленты, часто используемые для декорирования помещений. Ленты бывают либо SMD 3528, либо 5050. SMD 3528 делается как раз из таких индикаторных светодиодов. А вот SMD 5050 сделаны из соединенных по трое светодиодов. Их мощность – в районе 0,2 ватта.
Как определить полярность светодиода — 2 простых способа
Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.
Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).
Обозначение светодиода в схеме
В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.
Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.
Визуальный метод определения полярности
Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.
Длина выводов светодиода
Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.
Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).
Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.
Тестирование с применением мультиметра или аккумулятора
Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.
При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.
Определение полярности светодиода при помощи мультиметра
В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.
Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.
Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.
Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.
Проверка полярности при помощи источника питания
И еще несколько советов:
- если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
- некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
- при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.
Светодиодные лампы: характеристики, достоинства и недостатки
Выше мы постарались рассмотреть все отрицательные стороны и характеристики светодиодных ламп. Настало время ознакомиться и с положительными сторонами этих приборов.
Здесь можно выделить следующие показатели:
- Они позволяют экономить электроэнергию. Такие лампы способны потреблять в 6 раз меньше энергии, чем обычная лампа накаливания. Или же в 2 раза меньше, чем люминесцентная.
- Обладают долгим сроком службы. Даже если вы используете лампу каждый день без перерыва в течение 6 часов, то срок ее службы составит примерно 5 лет.
- Не включают в себя вредные вещества. Если брать в сравнение люминесцентные лампы, в которых присутствуют и вредные пары и ртуть, светодиодные полностью безопасны.
- Включают в себя антиударное свойство. Корпус таких ламп, как правило, делают из металла, а колбу из пластика, что не позволяет ей разбиться в случае падения.
- Можно отдать в ремонт. В отличие от других типов ламп, эти можно отдать в ремонт и они прослужат вам еще длительное время.
- Большой выбор оттенков температуры. Например, лампы накаливания способны светит исключительно белым светом, так же как и люминесцентные, в то время как светодиодные могут обладать и первым и вторым оттенком.
- Большой гарантийный срок. Если вы покупаете качественную лампу, то на нее дадут срок гарантии не менее 3 лет.
Как можно заметить, такая покупка, это отличный выбор для тех, кто собрался приобрести светодиодное освещение.
Другие параметры
Каждый источник света имеет свои особенности, но решающим в энергопотреблении является отношение светового потока к потребляемой мощности
. Обозначение Лм/Вт характеризует сколько света излучает один Ватт вашей лампы.
Светодиоды, в зависимости от их качества, имеют от 80 Лм/Вт до 120. Такой разброс обусловлен исполнением, режимом работы, а также применяемыми светодиодами.
Для сравнения лампа накаливания имеет порядка 8-10 Лм/Вт, ДРЛ – 60, люминесцентная лампа – 50-70 Лм/Вт.
На упаковке указан срок службы
. Для лампы накаливания это 1000 часов, а для светодиодной значение намного большее 30000 – 50000 часов. Однако производители не указывают при каких условиях источник света отработает такой срок. Эта характеристика нужна скорее для экономического расчёта выгоды от такой лампы. На неё влияет очень много факторов – от скачков напряжения, до температуры окружающей среды.

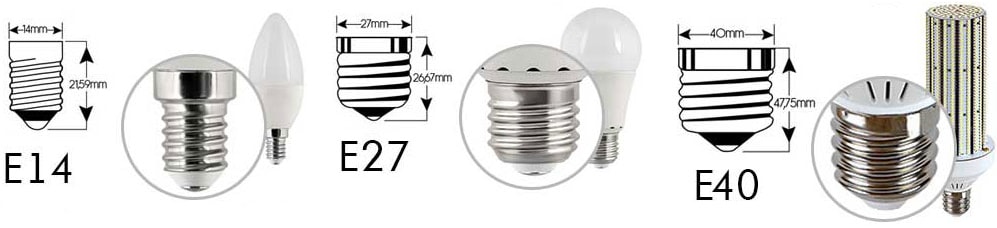

Как определить тип цоколя
Цоколи типа
E,
еще называют не иначе как «цоколь Эдисона». Они имеют резьбовое крепление и цифры, идущие следом, обозначают его диаметр. Как уже было сказано самый распространённый – это Е27, следом за ним идёт Е14 также известный, как «миньон». Такой малыш вы увидите в бра, настольных лампах и т.д. В мощных светильниках или на производстве где нужен яркий свет используют цоколь Е40, таким комплектуются лампы накаливания на 500Вт.
Каждый кто сталкивался с подвесным потолком и точечными источниками света, наверняка видел лампочки без резьбы – со штырьками. Семейство «G» имеет в качестве контактных выводов штырьки, цифра, которая указывается после буквы – это расстояние в миллиметрах между ними.
Например, довольно популярный разъем для галогенных ламп – G5 имеет между выводами 5 миллиметров, а люминесцентные трубчатые лампочки имеют между своими контактами 13 миллиметров и цоколь называется G13 и те, и другие активно вытесняются представителями светодиодного освещения.
Название может содержать более чем одну букву. Например, стартер люминесцентной лампы имеет утолщение на концах, при расстоянии 10 мм между контактами. Такая модификация носит имя GU10, существуют и лампы с таким креплением.
Выше приведены самые распространённые типы цоколей. Существует много редких вариаций цоколей, мы указали те, что вы встречаете в повседневной жизни.
Преимущества и недостатки
При выборе любого товара или услуги всегда имеются свои плюсы и минусы. Какими являются основные моменты для выбора светильников со светодиодами?
Из преимуществ светодиодных ламп можно отметить:
- долговечность;
- энергоэффективность;
- мгновенное включение;
- ударопрочность;
- минимальный нагрев;
- устойчивость к перепадам напряжения;
- постоянное совершенствование и новые технологии производства.
Среди основных минусов можно перечислить:
- недостаточное исследование излучения от света на глаза;
- со временем яркость света теряется.
Также при выборе следует учесть несколько основных параметров, указанных на упаковке.
Особое внимание
При выборе светодиодных источников, существуют пункты, которым следует уделить особое внимание:
Не стоит устанавливать светильники со светодиодами в детских комнатах и спальнях, поскольку их синий спектр (а даже в теплом свечении он присутствует) тонизирует, а также может влиять на глаза детей.
При выборе ламп со светодиодами следует обратить внимание на маркировку цоколя. Она должна быть идентична маркировке на патроне
Также следует проверить, как хорошо закреплен цоколь.
Особого внимания заслуживает и срок службы, указанный на упаковке. Обычно производители его завышают, и если упаковка заверяет, что лампа прослужит около 10 лет, то по факту срок службы может оказаться от одного месяца до 5 лет службы. Тут все зависит от честности производителя и качества материалов, используемых при создании.
Если свет пульсирует, то от использования такой лампы следует немедленно отказаться. Пульсирующий свет напрягает и утомляет глаза. Иногда пульсация незаметна, но проверить ее наличие достаточно просто: необходимо навести фотокамеру любого гаджета на свет, и если изображение на ней мигает, значит, товар некачественный.
На упаковке обязательно должны быть указаны контакты компании производителя. Если данных сведений нет или упаковка отсутствует — то от покупки лучше отказаться, мысленно возвращаясь к пункту 3 о честности производителя.
Чтобы выбрать лампу со светодиодами необходимо учесть все основные плюсы и минусы, а также уметь грамотно расшифровать символы на упаковке. Только качественное изделие способно прослужить долго, стать оптимальным вариантом освещения и не нанести вреда здоровью детей и взрослых.
Благодаря тому, что на светодиодные лампы была снижена цена – возросла их популярность и количество продаж. Но выбрать качественный товар остается проблемным вопросом. Если обычную лампочку купить очень просто, то светодиодные достаточно сложно. Характерные особенности таких ламп имеют большой диапазон, однако не стоит бояться, что вы запутаетесь при выборе. Для того чтобы приобрести качественный товар, знать все характеристики не обязательно. Давайте рассмотрим более подробно, какие данные помогут вам сделать приобретение.
Параметры светодиодных ламп в зависимости от цоколя
Светодиодные лампы обладают разными типами, все зависит от того для чего они будут приобретаться. Классификация, которой обладают светодиоды, различна, каждые из них обладают своим цоколем. Как работают и выглядят такие лампы можно увидеть на фото, но расшифровка, которую включают в себя картинки вам все, же понадобится.
В основном в торговых точках вы можете встретить следующие типы:
Лампы с пометкой Е. Это приоры, которые включают в себя стандартный цоколь с резьбой. Цифровой показатель рядом с буквой будет обозначать диаметр, например Е23
Что касается использования такой лампы в домашних условиях, то рекомендуем вам обратить внимание на показатели с отметкой 27 и 14. Для освещения на улице, потребуется более существенный диаметр и размер колбы
Отлично зарекомендовала себя лампа Е40.
Отметка GU, будет свидетельствовать о наличии штырьков и утолщений в конце. Эта конструкция чаще всего используется для стартеров и обладает поворотным типом крепления. Здесь отметка G будет свидетельствовать о наличии штырьков, а U – утолщения на концах. Если к ним добавлена цифра, то она укажет на показатель расстояния между штырьками.
Показатель G13 будет свидетельствовать о линейных светодиодных изделиях и цоколе в форме трубы. Такие лампы в основном используют для того чтобы заменить люминесцентный источник света и для того чтобы улучшить освещенность на большой площади.
Цоколи с показателями GX используют в качестве накладного или встраиваемого в мебель светильника, а так же их можно устанавливать в обычные светильники. Так же его применяют в натяжных потолках.
Обратите внимание на эти показатели и разновидности при приобретении. Именно они определят – подходят данный прибор для вас или нет
Какая рабочая лампа вам нужна, вы сможете узнать, если прочитаете описание. Кроме того вы сможете взвесить все за и против, которыми обладают осветительные приборы.
Главные три типа светодиодов
В результате многолетних разработок налажено производство разных типов светодиодов по функциональному предназначению, размерам и конструктивному исполнению. При изготовлении применяют модели разных форм, яркости, способу монтажа.
Выводные светодиоды
Характеризуются как маломощные источники света, оснащены специальными «ножками», при помощи которых производится монтаж в отверстия печатной платы. Модели с небольшим углом свечения применяют в изготовлении вывесок, рекламных табло. Используют как индикаторные маячки и подсветку для электротехники, а также устанавливают в «лазерные» указки, бытовые фонари и светильники.
Предназначены для поверхностного монтажа, классифицируют модели в зависимости от их диаметра. Размер моделей и отличия светодиодов влияют на яркость, габаритность источника освещения. Типовые модификации корпусов:
- круглой формы от 3 до 10 мм;
- прямоугольные «Пиранья» с четырьмя ножками, что повышает устойчивость к вибрации. Модели часто используют в приборной панели автомобиля. Долговечны, благодаря надежной системе теплоотвода;
- цилиндрические диоды диаметром 3, 5 или 8 мм. Однонаправленные выводы проволочного типа.
Монтаж осуществляют с помощью паяльника и припоя. Используют металлические держатели для диодов с винтовым креплением.
SMD-светодиоды
Универсальные модели с крепким корпусом используют для ламп общего назначения, индикаторных панелей, аварийного освещения. Популярны ленты на SMD-диодах в виде линеек и модулей.
В основе диода светодиодный кристалл, который расположен в квадратном или прямоугольном корпусе. Оптическое покрытие готового чипа, как правило, из люминофора. Фокусирующая линза формирует диапазон направленности светового потока. Выводы в виде металлических полосок. На плату SMD-диодов устанавливают методом поверхностного монтажа.
Благодаря надежному теплоотводу мощные модели сохраняют стабильный режим работы на протяжении нескольких лет.

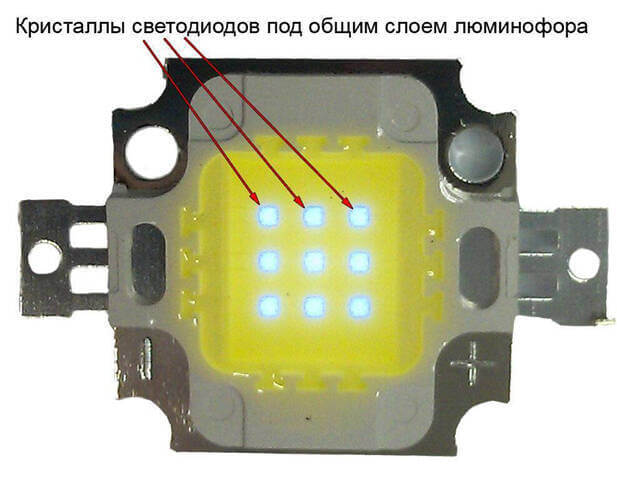

COB-светодиоды
В отличие от дискретных чипов в отдельных корпусах идея COB-матрицы помогает получить высокую плотность кристаллов с суммарным световым потоком высокой интенсивности и однородности. Используется керамическая или алюминиевая подложка, на которой диоды, соединенные в кластеры, герметично заливают люминофором.
LED характеристики компактной матрицы нормированы рабочим током в соответствии с видом используемых кристаллов, с требуемой на выходе мощностью/яркостью.
Технические характеристики светодиодных ламп (видео)
Светодиодные лампы с каждым годом становятся все более популярными. Почему бы и нет? Их использование может быть в любой точке, как дома, так и улицы, а экономия говорит сама за себя. Конечно, результат экономии будет виден далеко не сразу, а лишь со временем, но те, кто уже испытал такие лампы, оставляют только хорошие отзывы. Вам достаточно ознакомиться со всеми данными и характеристиками и сделать правильный выбор.
Часто приобретая лампочку можно ошибиться с выбором патрона или её размеров. В первую очередь человек сталкивается с проблемой подбора лампы с нужным цоколем, особенно для точечных светильников или U-образных ламп. Чтобы в будущем не допускать таких ситуаций нужно разобраться с тем как производители маркируют свою продукцию.
Расшифровка маркировки LED
Рассмотрим критерии классификации:
- Номинальное напряжение;
- тип цоколя;
- форма колбы;
- индекс цветопередачи;
- цветовая температура.
Параметры расставлены в том порядке в котором нужно выбирать лампу.
Маркировка светодиодной лампы и её расшифровка станет понятной если изначально подойти к выбору правильно.
Виды SMD светодиодов и их особенности
Разновидности SMD светодиодов, виды исполнения отражают различные классификации.
Одно-, двух-, трехкристальные SMD светодиоды
Модели небольшой мощности включают один монохромный кристалл, потребляют ток до 20 мА. Кристалл закрывает плоская или сферическая линза. В зависимости от модификации при небольших габаритах может быть достойная интенсивность свечения. При использовании более мощных светодиодов в конструкции требуется ток 50 мА – 1 А, эффективный теплоотвод.
Два кристалла могут распределять мощность между собой и не вызывать сильного нагрева. Приборы с двухкристальными светодиодами служат дольше.
Многокристальные конструкции обеспечивают необходимую яркость светового потока, цветопередачу. Производитель устанавливает рабочее напряжение, которое отличается у разных моделей.
Цвет свечения
Выпускаемые виды светодиодов различаются цветообразованием:
- одноцветные – диоды излучают один базовый цвет на основе свечения однокристального чипа. Популярные модели с красным, желтым, белым свечением;
- мультицветные – конструкции созданы на основе трех кристаллов со свечением красного, зеленого, синего цвета. Чипы размещены в одном корпусе. Многоцветные называют RGB, используют для динамически изменяющейся подсветки в результате объединения в единый световой пучок. На смешении базовых цветов формируются новые. Цвет и яркость регулирует RGB-контроллер.
Типоразмер
Типоразмеры SMD-диодов включают линейные размеры, кодировка которых выражена четырехзначным числом.
К популярным относят модули SMD типоразмеров 3528, 5050, 3020, 5630, 5730, 3014. Производители выпускают также SMD-светодиоды 3030, 7020, 8520 типоразмеров, но они используются реже. В продаже появляются новые модификации, параметры которых существенно различаются.
Есть ли у светодиодных ламп недостатки
Можно сразу уточнить, что самым существенным минусом светодиодных ламп является высокая ценовая политика. Этот факт является самым глобальным и тормозит их продажу. Страны, которые не обладают высоким доходом, не могут себе позволить приобрести этот прибор и ждать несколько лет пока он себя окупит. В то же время государственные силы не вкладываются в модернизацию освещения и продолжают направлять мегаватты в тепловые ресурсы.
Так же среди недостатков можно выделить:
- Ухудшение качества кристалла, как результат со временем свет становится тусклым;
- Можно сказать, что свет такой лампы влияет на ухудшение сна, так как холодный или нейтральный оттенок останавливает у человека появление гормона мелатонина.
- При использовании изделия снижается преобразовательная функция стабилизации напряжения, что приводит к повышению цены на лампу;
- Если прибор относится к дешевым, то здесь, как правило, преобладает повышенный коэффициент пульсации;
- Цветовая температура не всегда комфортна для человека;
- Возможны несоответствия световых потоков с эквивалентом накаливания.
Не смотря на все отрицательные стороны светодиодные лампы, уверенно прокладывают себе дорогу в будущее. Поэтому нельзя сказать, что откладывать такую покупку будет здравым решением, достаточно просто ближе ознакомиться с их характеристиками и возможностями.
