Маркировка советских и современных резисторов и их обозначение

Цифро-буквенная маркировка резисторов

Самым простым в части оценки является советский резистор, номинал его мощности наносится прямо на корпусе маркировкой МЛТ-1 и так далее, где единица измерения – это мощность, а МЛТ – это вид наиболее ходовые в свое советское время резисторы а эта сокращение означает что резистор М- металлопленочный, Л- лакированный, Т-термоустойчивый. Мощность таких резисторов зависит от их размеров, чем больше размеры резистора – тем большую мощности он способен рассеять. Эти резисторы уже вымирающий вид, найти их можно в старой радиоэлектронной технике.

Для резисторов МЛТ типа единицей измерения сопротивления как и у других выступают Омы, обозначаются они как R и E. Точный размер мощности обозначает дополнительной буквой «К» – килоомы или буквой «М» — мегаомы, система измерения здесь достаточно проста. Например: 33E – это 33 Ома, а 47К – это 47 кОм, соответственно 1М2 – 1.2 Мегаом и так далее.

Если стоит только цифра без буквы, то они означают что это сопротивление в Ом, а допуск при таком обозначении равен 20%. К примеру если написано число 10, значит перед вами резистор с сопротивлением на 10 Ом ,а допуск равен 20%.

Цветовая маркировка резисторов

Цветовая маркировка немного упростила процесс маркировки в масштабах массового производства, но также и запутала некоторых радиолюбителей, но на самом деле все просто.

Стартовой точкой отчета принято считать золотую полоску или же серебряную – это начальное звено, и оно не считается, необходимо повернуть сориентировать таким образом, чтобы цветные полоски начинались с левой стороны.

Далее считывает номер по полоскам:

• • 0-черный;
  • 1-коричневый ;
  • 2-Красный ;
  • 3-Оранжевый ;
  • 4-Желтый ;
  • 5-Зеленый ;
  • 6-Синий ;
  • 7-Фиолетовый ;
  • 8-Серый ;
  • 9-Белый.

Третья полоса в штрих коде имеет немного иное значение – она отмеряет количество нулей, которые необходимо добавить к полученному значению. Следовательно, черный – 0, коричный – 1 ноль (0), красный – 2 нуля (00) и так далее.

Чтобы упростить себе подсчеты можно воспользоваться программой на компьютере которая называется Резистор 2.2 (ссылка на скачивание программы во вложении). Она упростит подсчеты и автоматически покажет мощность резистора при вводе всех полосок. Либо же воспользоваться калькулятором цветовой маркировки резистора прямо онлайн.

Цветовая маркировка резисторов

Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы

Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.

Причинами введения цветной маркировки электронных элементов было несколько :

1. Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
2. Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
3. Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
4. В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.

Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.

Сопротивление резистора в цепи.

Чтобы лучше представить себе работу резистора в цепи, обратимся к водопроводной аналогии. Поток воды между двумя произвольно выбранными сечениями трубы зависит как от разности давлений в этих сечениях, так и от характеристик самой трубы. Разность давлений создается силой тяжести или насосом. Если разность давлений постоянна, то поток будет зависеть в основном от двух параметров: от внутреннего диаметра трубы и от ее длины. Может быть так, что при большом диаметре внутренности трубы забиты ржавчиной, и она оказывает большое сопротивление потоку.

Примерно то же происходит с потоком электронов при движении между узлами кристаллической решетки. В зависимости от того, как расположены атомы внутри материала проводника, какие размеры имеет сам проводник, электроны под воздействием поля в одних случаях легче, в других с большими трудностями перемещаются от точки к точке. Количественно поток воды можно измерить в литрах за секунду, величину электрического тока (потока электронов) в проводнике измеряют в амперах. Увеличение сопротивления будет наблюдаться при увеличении длины проводника и при уменьшении его сечения. Единица измерения величины сопротивления проводников – 1 Ом.

Сопротивление в резисторе очень сильно зависит от материала, из которого изготовлены проводники. Сравним медь и сплав нихром. Если удельное сопротивление меди составляет 0,0175 Ом*мм², то сопротивление нихрома – 1,1 Ом*мм², то есть в 60 раз больше. Практически это значит, что если на концах одинаковых по геометрии проводов из меди и нихрома обеспечить разность потенциалов в 1 вольт, то ток в медном образце будет в 60 раз больше, чем в нихромовом.

Чаще всего постоянный резистор представляет собой сравнительно компактный элемент цилиндрической формы с двумя выводами. К выводам подсоединены концы намотанного или осажденного на корпус проводника.

Кроме сопротивления резистор характеризуется еще рассеиваемой мощностью. Это очень важная характеристика. Известно, что при прохождении тока через проводник выделяется тепло. Если площадь, через которую оно рассеивается, будет недостаточна, то резистор через некоторое время перегорит. Рассеивание происходит путем нагрева воздуха, либо другой среды, которая окружает резистор, и через излучение. Рассеиваемая мощность – это такая мощность, которая может выделяться на резисторе в виде тепла в течение продолжительного времени без его разрушения.

Еще одна характеристика – точность сопротивления резистора. Изготовить даже два абсолютно одинаковых резистора практически невозможно по ряду причин. Но можно изготавливать большие партии резисторов, сопротивление которых не будет выходить за заданные пределы. Поэтому постоянные резисторы характеризуются еще определенной точностью, которую указывают в процентах. Эта величина задает тот интервал значений, за которую величина сопротивления выходить не должна. Очень точные резисторы стоят очень дорого, менее точные – дешевле.

Не может быть любой и сама величина сопротивления резистора. Было бы неразумно требовать от промышленности, чтобы изготавливались и 100 Ом и 100,05 Ом. Возможные значения сопротивлений образуют так называемые ряды и обозначаются: E3, E6, E12, E24… Чем больше номер ряда, тем больше значений в нем предусмотрено для величин сопротивлений резисторов. Сравним:

– ряд E6: 1, 1.5, 2.2 Ом

– ряд E12: 1, 1.2, 1.5, 1.8, 2.2 Ом

Видим, что в ряд E12 включены промежуточные номиналы `1.2 и 1.8, которых не найти в E6. Существуют также ряды E48, E96. Самый большой выбор представлен рядом E192.

Очень просто изображаются постоянные резисторы на электрических схемах: прямоугольник с двумя выводами. Если в схеме нужно указать мощность рассеивания резистора, то используют следующие условные обозначения:

– две наклонные черточки – 0,125 Вт;

– одна наклонная черточка – 0,250 Вт;

– одна вертикальная – 1 Вт;

– две вертикальных – 2 Вт.

Определение вида по маркировке

Маркировка принята в соответствии с ГОСТ 11.074.009-78 и имеет свою расшифровку.

Обозначение буквенно-цифровых меток резисторов (слева направо) следующее:

• буквы РП – переменный;
• цифры: 1 – непроволочный, 2 – проволочный или из металлофольги;
• номер регистрации;
• год выпуска;
• тип ФХ;
• величина номинального сопротивления;
• буква допуска отклонения от номинала.

Количество нанесённых знаков зависит от размера корпуса, но значение Rном присутствует обязательно.

Расшифровка маркировки на корпусе

Переменные резисторы могут быть разного конструктивного исполнения. Допускается на одной оси устанавливать несколько переменных резистивных элементов. С помощью них производят регулировку и подстройку многих электрических параметров.

ОСHОВHЫЕ ПАРАМЕТРЫ РЕЗИСТОРОВ

HОМИHАЛЬHОЕ СОПРОТИВЛЕHИЕ – электрическое сопротивление, значение которого обозначено на резисторе и которое является исходным для отсчета отклонений от этого значения. Фактическое сопротивление каждого резистора может отличаться и отличается от номинального, но не более чем на величину допустимого отклонения.

В радиоэлектронике для обозначения номинальных сопротивлений используются кратные Ому величины:

1 килоОм (кОм) = 103 Ом,

1 МегаОм (МОм) = 106 Ом,

1 ГигаОм (ГОм) = 109 Ом.

Резисторы, производимые промышленностью, по ГОСТу объединяются в серии и составляют номинальный ряд, который увеличивается умножением базового значения на 1, 10, 100, 1 кОм, 10 кОм, 100 кОм, 1 МОм. То есть, если в ряду единиц есть значение 3,9 , то продолжением ряда в десятках будет значение 39, в сотнях – 390, в тысячах – 3,9 кОм и т.д. Количество номинальных значений в пределах серии определяется выбранной точностью.

Например, серия Е24 содержит 24 базовых значений сопротивлений резисторов с точностью ±5%. В состав номинального ряда единиц серии входят значения:

1 ; 1,2 ; 1,5 ; 1,8 ; 2 ; 2,2 ; 2,4 ; 2,7 ; 3 ; 3,3 ; 3,6 ; 3,9 ; 4,3 ; 4,7 ; 5,1 ; 5,6 ; 6,2 ; 6,8 ; 7,5 ; 8,2 ; 9,1.

ДОПУСТИМОЕ ОТКЛОHЕHИЕ характеризует степень разброса, отклонения от номинального значения для резисторов данного класса точности. Допустимое отклонение указывается в процентах от номинала в сторону увеличения ( + ) и в сторону уменьшения ( – ). Например, 6К2 ±5%.

HОМИHАЛЬHАЯ (допустимая) МОЩHОСТЬ рассеивания – это предельное значение мощности, которую может рассеивать резистор в виде излучаемой теплоты и при которой резистор может работать длительное время, сохраняя параметры в заданных пределах.

Мощность устанавливаемого на схему резистора, всегда должна быть в полтора – два раза больше расчетной.

ТЕМПЕРАТУРHЫЙ КОЭФФИЦИЕHТ СОПРОТИВЛЕHИЯ (ТКС) характеризует изменение сопротивления резистора относительно номинального значения при изменении температуры на один градус. Чем меньше ТКС, тем лучшей температурной стабильностью обладает резистор.

ПРЕДЕЛЬHОЕ РАБОЧЕЕ HАПРЯЖЕHИЕ – максимальное напряжение резисторов зависящее от его конструкции и размеров. При напряжении не превышающем допустимое резистор может эксплуатироваться длительное время.
Выбирая резистор для конкретной схемы, обычно учитывают:
1) требуемое значение сопротивления (Ом, кОм, МОм);
2) минимально необходимую рассеиваемую мощность резистора.

При работе резисторов в электрических цепях переменного тока высокой частоты необходимо
учитывать наличие у них собственных емкости (_с) и индуктивности (_c), вызывающих паразитные резонансы.

Граничная частота (_гp), до которой может работать непроволочный резистор, зависит в основном от сопротивления и величины _с, поскольку у таких резисторов весьма мала.

Собственные емкости большинства непроволочных резисторов широкого применения (ВС, МЛТ,
С2-6, С2-13 и т.д.) составляют 0,1…1 пФ. У проволочных
резисторов и значительно больше, поэтому их на два-три порядка ниже.

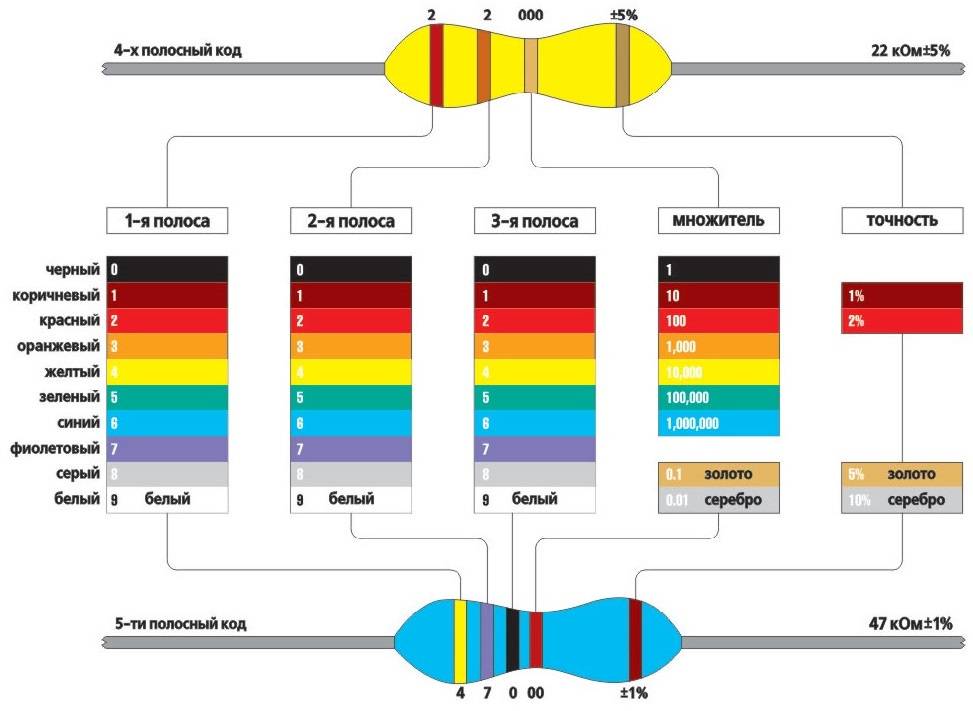

Стандартная цветовая маркировка резисторов

Для всех типов постоянных резисторов с гибкими выводами применяются системы маркировки с 3, 4, 5, и 6 цветными кольцами.

Цветная маркировка с 3-мя полосками

Эта система маркировки используется только для резисторов с допустимым отклонением ±20%. Цвета полос соответствую универсальной таблице, приведенной выше. Первыми двумя полосами маркируется сопротивление, третья полоса указывает показатель десятичного множителя.

В соответствии с приведенными на рисунке обозначениями сопротивление резистора определяется следующим образом

R = (10D1 + D2) * 10E

Принцип работы симистора позволяет использовать обратную связь. Такое действие можно сравнить с работой двери в метро. Именно этой особенностью и объясняется широкое применение регулятора мощности на симисторе в различных схемах регулирования.

Прежде, чем приниматься за изготовление простейшего импульсного питающего устройства, необходимо ознакомиться с его принципиальными схемами. Практические рекомендации по выбору основных элементов для сборки можно изучить здесь.

Для показанного резистора величина сопротивления:

D1 (красное кольцо) = 2

D2 (красное кольцо) = 2

E (зеленое кольцо) = 5

R = (20+2)*105 = 2200000 Ом = 2.2 Мом

Маркировка 4-мя цветными кольцами

Такая система маркировки применяется для резисторов номинальных рядов E12 и E24. Как и в случае с кодировкой тремя кольцами первые два используются для указания номинала, третье – величины показателя десятичного множителя. Четвертое цветное кольцо отражает допуск по сопротивлению. Для рядов E12 и E24 применяются только два цвета последней полосы серебристый для маркировки допуска ±10% (E12) и золотистый – допуска ±5% (E24).

R = (10D1 + D2) * 10E ± S

Номинал приведенного на рисунке резистора:

R = (50+1)*102=5100Ом = 5.1Ком ± 5%.

Цветная маркировка 5-ю полосками

Для маркировки резисторов с допусками менее 5%, номинал которых содержит 3 значащих цифры, используют нанесение на корпус 5-ти цветных полос. Принцип считывания сопротивления остается неизменным – первые 3 полосы обозначают цифры номинального ряда, четвертая – величину десятичного множителя, пятая – допуск.

R = (100D1 + 10D2 + D3) * 10E ± S

Цветовые обозначения допусков для номинальных рядов E48 (±2%), E96 (±1%) и E192 (±0,5%), а также прецизионных резисторов сведены в таблицу:
Использование универсальной таблицы цветов и таблицы цветового обозначения допусков дает следующую расшифровку маркировки приведенного на рисунке резистора:

R = (200+50+5)*101 = 255*10 = 2550 Ом = 2.55кОм ± 0.5%

Использование 6-ти цветных колец для маркировки резисторов

Кроме номинала и допуска в цветной маркировке резисторов может быть приведен такой важный параметр, как ТКС.

ТКС — температурный коэффициент сопротивления, показывает максимальное значение, на которое может измениться сопротивление резистора при изменении температуры на 1 градус. Для маркировки на корпусе величина ТКС показывается в ppm/OC. Величина ppm (аббревиатура parts per million) отражает миллионные доли номинала резистора.

Для организации домашнего освещения наиболее популярным вариантом выключателя стал двухклавишный. Это объясняется его широким спектром применения и высоким уровнем экономии ресурсов, как материальных, так и энергетических. Чтобы правильно подключить двухклавишный выключатель света, не потребуется особых знаний, достаточно хорошо подготовиться и придерживаться схемы установки.

Микроволновка — самый распространенный бытовой электроприбор в каждом доме. При возникновении поломок, совсем не обязательно нести её в сервисный центр, а вполне возможно сделать ремонт в домашних условиях, предварительно изучив устройство и принцип работы СВЧ-печи.
Таблица соответствия цветов маркировочных колец и величин ТКС приведена ниже.
Пример цветной маркировки резисторов с использованием шести колец показан ниже. При использовании такой системы обозначений считывание номинала и допуска ничем не отличается от случая пятизначной цветной маркировки. Шестая полоса показывает ТКС резистора.

R = (100D1 + 10D2 + D3) * 10E ± S (Appm/OC)

Расшифровка обозначения для приведенного на рисунке резистора дает следующие результаты:

R= (500+6+2)*101 = 5620Ом = 5.62кОм ± 1% (10 ppm/OC)

Шестое цветное кольцо маркировки может быть использовано для отображения информации о надежности резистора. В этом случае ширина шестого кольца должна превосходить все остальные в 1.5 раза. Показатель надежности рассматривается как процент отказов элемента на 1000 часов работы. Нормируемые величины надежности и их цветные обозначения представлены в следующей таблице

Цветовая маркировка резисторов

Зачастую резисторы — очень небольшие по размерам элементы, на которые не нанесешь какие-либо надписи. Поэтому, наверное, изобрели цветовую маркировку. Ну, и еще, как вариант объяснения — цвета интернациональны. Так что нет необходимости думать о стране-производителе и держать в уме особенности. Если разберетесь в принципе, эта маркировка резисторов тоже не будет вас ставить в тупик.

Цветовая маркировка резисторов: количество полосок и значение их местоположения

Давайте разбираться что значат цветные полоски на корпусе резистора. Полосок может быть три, четыре, пять или шесть. Первые две-три  — это значимые данные, то есть под цветами закодированы цифры. Именно по ним определяют номинал. После них идет полоска, по которой определяют множитель. Далее часто (но не всегда) следует разрыв — значительно большее расстояние чем было между кольцами до этого. Нанесенные после этого пустого промежутка полосы — это допуск и температурный коэффициент. Причем температурный коэффициент есть только при шестиэлементной цветовой кодировке, так как таким «широким» кодом шифруются только высокоточные элементы. В остальных он просто не указан. Вот и вся цветовая маркировка резисторов.

Чтобы определить номинал сопротивления, надо знать какая цифра соответствует каждому цвету. Если это значащие цифры, соответствие одинаковое. Оно представлено в таблице.

Что обозначают цветные кольца на резисторе

Отдельно только надо запомнить значение множителя и допуска, а также температурного коэффициента

Но два последних пункта, как правило, принимаются во внимание не всегда, так что достаточно запомнить только два столбца таблицы выше

Примеры чтения цветовых кодов на резисторах

Для примера возьмем несколько резисторов с цветной маркировкой.

Пример 1.  На первом рисунке (см. ниже) — пять полосок, одна из них нанесена через отступ — это точно допуск. Цвет этого кольца — красный, что соответствует погрешности 1% от номинального значения. Рассматриваем остальные полосы — это значимые цифры и множитель. Смотрим по таблице:

• первая — красная — 2
• вторая — черная — 0
• третья — черная — 0
• четвертая — коричневая — множитель 10 Ом.

Итого получаем: 200 надо умножить на 10 Ом. Получается 2000 Ом или 2 кОм. Допуск определили раньше и он равен 2%.

Как расшифровывать полоски на резисторах

Пример 2. Вторая картинка содержит шесть полос. Первые четыре — это про номинал и множитель, пятая — допуск и шестая — температурный коэффициент сопротивления (насколько изменяется сопротивление при нагреве).

Разбираемся с номиналом:

• первая — коричневая — 1;
• вторая — черная — 0;
• третья — черная — 0;
• множитель — красная 100 Ом;

Получаем что 100 надо умножить на 100 Ом. Итого: 100*100 Ом = 10 000 Ом или 10 кОм.

Пример 3. Сразу приступим к определению номинала.

• первая — красная — 2;
• вторая — черная — 0;
• третья — красная — множитель — 100 Ом.

Почему третью цифру определили как множитель? Потому что в маркировке две последние цифры (если их меньше шести) это множитель и допуск. В таком случае получаем: 20 * 100 Ом = 2000 Ом или 2 кОм. Допустимые отклонения номинала — желтая — 0,2%.

Еще два примера

Пример 4. Всего три полоски на резисторе. Так маркируются резисторы с возможными отклонениями от номинала до 20%. Все три полосы — на расшифровку номинала. Первые две — цифры, третья — множитель.

• первая — красная — 2;
• вторая — черная — 0;
• третья — множитель — коричневая — 10 Ом.

Итого получаем номинал: 20 * 10 Ом = 200 Ом с допустимым отклонением 20%.
