Разновидности маркировочных кабельных бирок

Требования к типам и способам крепления бирок

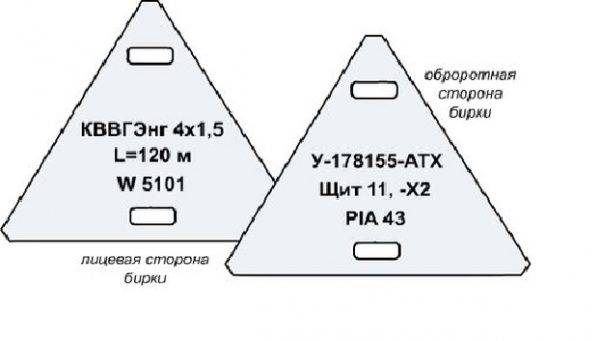

Помимо размещения бирок, вся информация о произведенных обозначениях на кабельных линиях и коммуникационных устройствах регистрируется в специальном журнале. Такие записи регулярно обновляются в зависимости от изменений, которые произошли в структуре сети.

Маркеры силовых линий

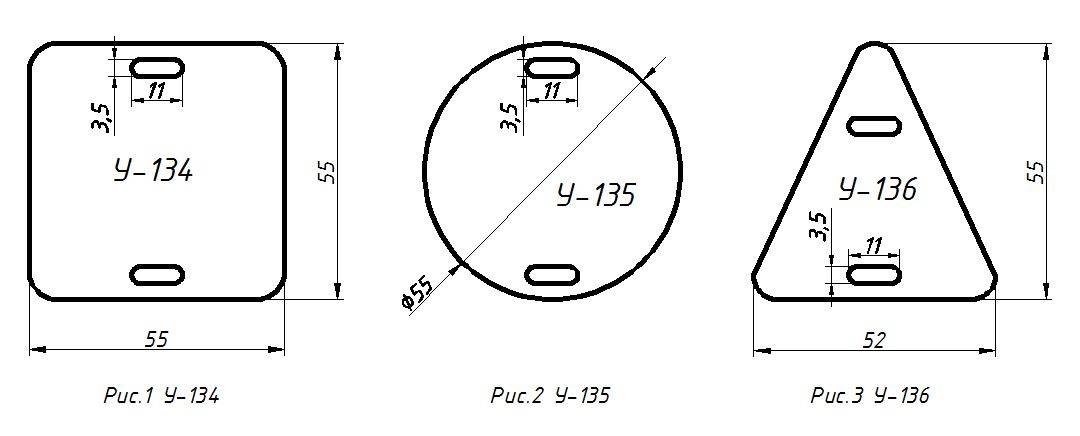

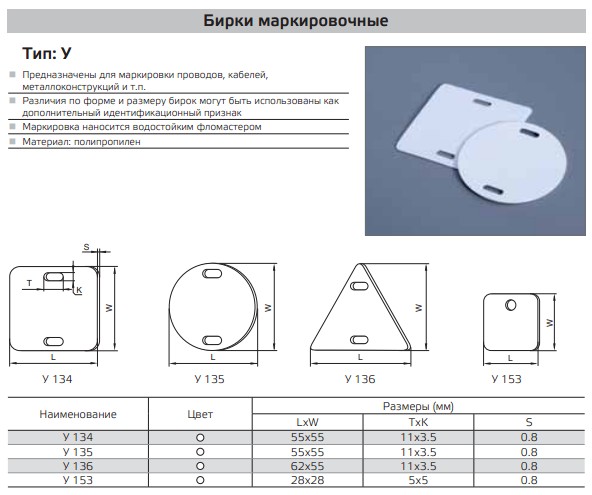

В соответствии с ГОСТ пластиковые бляхи изготавливают квадратной, круглой или треугольной форм. Их эксплуатируют на открытых участках кабельных трасс и компонентов цепи. На бирках есть два отверстия, через которые следует продеть провод или жилу, после этого она надежно зажимается и фиксируется в нужном положении.

Для линий, напряжение которых не превышает 1000 В, применяются квадратные бирки. Если рабочее напряжение выше 1000 В, то берутся круглые бляхи из пластика. Треугольные изделия необходимы для контрольных силовых линий.

Бирки для маломощных цепей

В таких целях могут использоваться маленькие таблички из полимерных материалов, на которых указываются информация о потреблении электроэнергии абонентом цепи и другие данные.

Расшифровываем маркировку

Расшифровка характеристик провода или кабеля начинается с символьной маркировки, нанесенной производителем на изоляцию – в ней, как правило, находится исчерпывающая информация о материалах, из которых сделан проводник, и других параметрах. Порядок символов и их значения установлены ГОСТ, за исключением ситуаций, когда проводники изготавливают

Итак, первая буква в маркировке любого кабеля обозначает металл изготовления жил, но ставится она не всегда. Дело в том, что помечаются только алюминиевые провода – заглавной буквой «А». А при наличии медных жил никакое обозначение не наносят.

Вторая (в медных проводах – первая) буква в маркировке позволяет узнать назначение кабеля. Здесь используются следующие коды:

• П – плоский;
• М – монтажный;
• Ш или П(У) – установочный;
• МГ – монтажный кабель с наличием гибких жил;
• К – контрольный.

Третья буква в маркировке электрических проводников служит для обозначения изоляционного материала жил. Их разнообразие довольно велико:

• В/ВР – оболочка из поливинилхлорида;
• Р – для изоляции жил используется резина;
• Н/НР – огнеустойчивая резина или найрит;
• К – капроновая оболочка;
• Л – лакированная изоляция;
• П – полиэтилен;
• Ф – фальцон;
• Э – эмаль;
• Ш – шелк полиамидного типа;
• О – полиамидно шелковая изоляция заключается в оплетку;
• Э – экранированная изоляция;
• Г – изоляционная оболочка с наличием гибких жил;
• С – стекловолокно;
• Т – в конструкцию изоляции включен несущий трос.

Маркировка кабеля из резиновой изоляции, у которого есть дополнительная защита из найрита или ПВХ, делается так: сначала указываются вышеописанные символы, а затем маркировка жил.

Расшифровка следующего символа дает понять, какие особенности конструкции имеет данный кабель. Согласно действующему ГОСТ, это следующие буквы:

• А – асфальтированный кабель;
• Б – кабель с бронирующими лентами;
• Г – гибкий провод без защиты;
• К – кабель бронированный с помощью проволоки круглой формы;
• Т – провод, предназначенный для прокладывания в трубах;
• О – у кабеля есть дополнительная защита из оплетки.

Сокращение frls в конце маркировки кабелей относится к обозначениям степени соответствия требованиям пожарной безопасности. FRLS образуется от двух сокращений, описывающих характеристики материалов проводника: FR – огнестойкость, LS – низкое дымовыделение

Благодаря этому кабель в исполнении frls не поддерживает горение даже когда прокладывается группой, и даже сохраняет свою работоспособность некоторое время в условиях пожара (это важно, к примеру, для работы противопожарной системы). Чаще всего в исполнении frls используются кабели ВВГнг-FRLS (силовой), КПСЭнг(А)-FRLS, КСБНГ(А)-FRLS (кабели для систем противопожарной защиты)

Требования к типам и способам крепления бирок

Помимо размещения бирок, вся информация о произведенных обозначениях на кабельных линиях и коммуникационных устройствах регистрируется в специальном журнале. Такие записи регулярно обновляются в зависимости от изменений, которые произошли в структуре сети.

Маркеры силовых линий

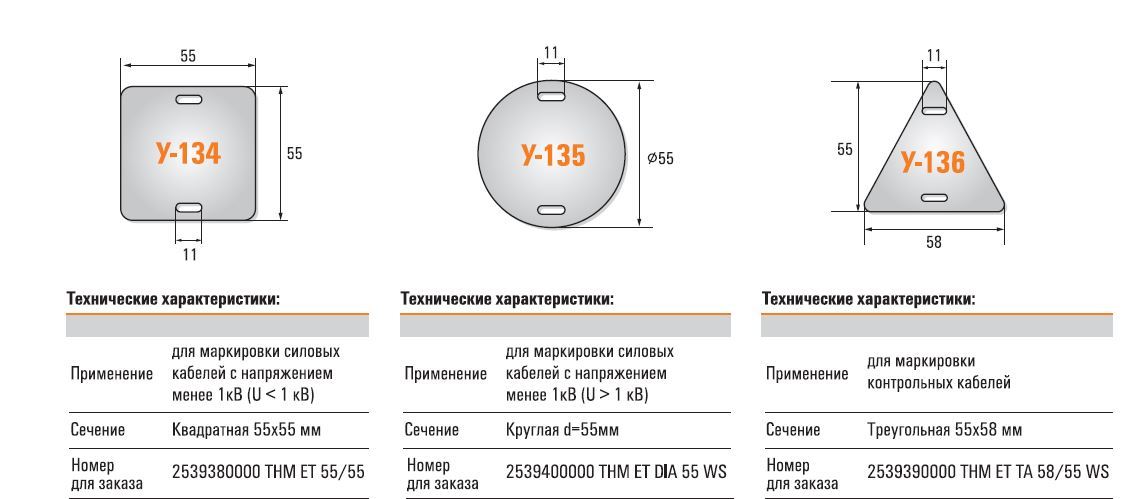

В соответствии с ГОСТ пластиковые бляхи изготавливают квадратной, круглой или треугольной форм. Их эксплуатируют на открытых участках кабельных трасс и компонентов цепи. На бирках есть два отверстия, через которые следует продеть провод или жилу, после этого она надежно зажимается и фиксируется в нужном положении.

Для линий, напряжение которых не превышает 1000 В, применяются квадратные бирки. Если рабочее напряжение выше 1000 В, то берутся круглые бляхи из пластика. Треугольные изделия необходимы для контрольных силовых линий.

Бирки для маломощных цепей

В таких целях могут использоваться маленькие таблички из полимерных материалов, на которых указываются информация о потреблении электроэнергии абонентом цепи и другие данные.

Бирки-оконцеватели

СМЕТНЫЙ НОРМАТИВ РЕСУРСА 111-0087.
Приведена сметная стоимость ресурса в рублях на период 2000 года.

Шифр и Наименование	Единица измерения	Сметная стоимость	Масса брутто (кг.)
111-0087 Бирки-оконцеватели	100 шт.	63,00	0,1

Список шифров расценок ФСНБ-2001 в которые входит данный ресурс — 192 шт.Нажав на шифре, Вы перейдёте на страницу с нормативом ГЭСН-2001 для данной работы.Список составлен в программе DefSmeta

ГЭСНм 08-01-001-06,
ГЭСНм 08-01-001-07,
ГЭСНм 08-01-001-08,
ГЭСНм 08-01-001-09,
ГЭСНм 08-01-001-10,
ГЭСНм 08-01-001-11,
ГЭСНм 08-01-001-12,
ГЭСНм 08-01-001-13,
ГЭСНм 08-01-001-14,
ГЭСНм 08-01-001-15,
ГЭСНм 08-01-001-16,
ГЭСНм 08-01-001-17,
ГЭСНм 08-01-001-18,
ГЭСНм 08-01-001-19,
ГЭСНм 08-01-001-20,
ГЭСНм 08-01-001-21,
ГЭСНм 08-01-001-22,
ГЭСНм 08-01-001-23,
ГЭСНм 08-01-001-24,
ГЭСНм 08-01-001-25,
ГЭСНм 08-01-001-26,
ГЭСНм 08-01-001-27,
ГЭСНм 08-01-001-28,
ГЭСНм 08-01-001-29,
ГЭСНм 08-01-001-30,
ГЭСНм 08-01-002-01,
ГЭСНм 08-01-002-02,
ГЭСНм 08-01-002-03,
ГЭСНм 08-01-004-05,
ГЭСНм 08-01-004-06,
ГЭСНм 08-01-004-07,
ГЭСНм 08-01-025-03,
ГЭСНм 08-01-025-04,
ГЭСНм 08-01-025-05,
ГЭСНм 08-01-025-06,
ГЭСНм 08-01-025-07,
ГЭСНм 08-01-025-08,
ГЭСНм 08-01-025-09,
ГЭСНм 08-01-025-10,
ГЭСНм 08-01-025-11,
ГЭСНм 08-01-025-12,
ГЭСНм 08-01-025-13,
ГЭСНм 08-01-025-14,
ГЭСНм 08-01-025-15,
ГЭСНм 08-01-025-16,
ГЭСНм 08-01-025-17,
ГЭСНм 08-01-025-18,
ГЭСНм 08-01-025-19,
ГЭСНм 08-01-025-20,
ГЭСНм 08-01-025-21,
ГЭСНм 08-03-501-01,
ГЭСНм 08-03-501-02,
ГЭСНм 08-03-501-03,
ГЭСНм 08-03-501-04,
ГЭСНм 08-03-501-05,
ГЭСНм 08-03-501-06,
ГЭСНм 08-03-502-01,
ГЭСНм 08-03-503-01,
ГЭСНм 08-03-503-02,
ГЭСНм 08-03-503-03,
ГЭСНм 08-03-503-04,
ГЭСНм 08-03-503-05,
ГЭСНм 08-03-503-06,
ГЭСНм 08-03-504-01,
ГЭСНм 08-03-504-02,
ГЭСНм 08-03-506-01,
ГЭСНм 08-03-506-02,
ГЭСНм 08-03-508-01,
ГЭСНм 08-03-508-02,
ГЭСНм 08-03-508-03,
ГЭСНм 08-03-508-04,
ГЭСНм 08-03-508-05,
ГЭСНм 08-03-508-06,
ГЭСНм 08-03-508-07,
ГЭСНм 08-03-508-08,
ГЭСНм 08-03-508-09,
ГЭСНм 08-03-508-10,
ГЭСНм 08-03-509-01,
ГЭСНм 08-03-510-01,
ГЭСНм 08-03-510-02,
ГЭСНм 08-03-510-03,
ГЭСНм 08-03-510-04,
ГЭСНм 08-03-510-05,
ГЭСНм 08-03-528-01,
ГЭСНм 08-03-528-02,
ГЭСНм 08-03-528-03,
ГЭСНм 08-03-529-01,
ГЭСНм 08-03-529-02,
ГЭСНм 08-03-529-03,
ГЭСНм 08-03-529-04,
ГЭСНм 08-03-529-05,
ГЭСНм 08-03-529-06,
ГЭСНм 08-03-530-01,
ГЭСНм 08-03-530-02,
ГЭСНм 08-03-530-03,
ГЭСНм 08-03-530-04,
ГЭСНм 08-03-530-05,
ГЭСНм 08-03-530-06,
ГЭСНм 08-03-530-07,
ГЭСНм 08-03-530-08,
ГЭСНм 08-03-530-09,
ГЭСНм 08-03-530-10,
ГЭСНм 08-03-530-11,
ГЭСНм 08-03-530-12,
ГЭСНм 08-03-530-13,
ГЭСНм 08-03-530-14,
ГЭСНм 08-03-530-15,
ГЭСНм 08-03-530-16,
ГЭСНм 08-03-530-17,
ГЭСНм 08-03-530-18,
ГЭСНм 08-03-530-19,
ГЭСНм 08-03-530-20,
ГЭСНм 08-03-530-21,
ГЭСНм 08-03-530-22,
ГЭСНм 08-03-530-23,
ГЭСНм 08-03-530-24,
ГЭСНм 08-03-530-25,
ГЭСНм 08-03-532-01,
ГЭСНм 08-03-532-02,
ГЭСНм 08-03-532-03,
ГЭСНм 08-03-532-04,
ГЭСНм 08-03-532-05,
ГЭСНм 08-03-532-06,
ГЭСНм 08-03-532-07,
ГЭСНм 08-03-532-08,
ГЭСНм 08-03-532-09,
ГЭСНм 08-03-532-10,
ГЭСНм 08-03-532-11,
ГЭСНм 08-03-532-12,
ГЭСНм 08-03-532-13,
ГЭСНм 08-03-532-14,
ГЭСНм 08-03-532-15,
ГЭСНм 08-03-533-01,
ГЭСНм 08-03-533-02,
ГЭСНм 08-03-533-03,
ГЭСНм 08-03-534-01,
ГЭСНм 08-03-534-02,
ГЭСНм 08-03-534-03,
ГЭСНм 08-03-534-04,
ГЭСНм 08-03-534-05,
ГЭСНм 08-03-534-06,
ГЭСНм 08-03-535-01,
ГЭСНм 08-03-535-02,
ГЭСНм 08-03-535-03,
ГЭСНм 08-03-535-04,
ГЭСНм 08-03-536-01,
ГЭСНм 08-03-537-01,
ГЭСНм 08-03-537-02,
ГЭСНм 08-03-537-03,
ГЭСНм 08-03-537-04,
ГЭСНм 08-03-537-05,
ГЭСНм 08-03-537-06,
ГЭСНм 08-03-537-07,
ГЭСНм 08-03-537-08,
ГЭСНм 08-03-537-09,
ГЭСНм 08-03-537-10,
ГЭСНм 08-03-537-11,
ГЭСНм 08-03-537-12,
ГЭСНм 08-03-538-01,
ГЭСНм 08-03-538-02,
ГЭСНм 08-03-538-03,
ГЭСНм 08-03-538-04,
ГЭСНм 08-03-538-05,
ГЭСНм 08-03-543-01,
ГЭСНм 08-03-543-02,
ГЭСНм 08-03-545-01,
ГЭСНм 08-03-545-02,
ГЭСНм 08-03-545-03,
ГЭСНм 08-03-574-01,
ГЭСНм 08-03-574-02,
ГЭСНм 08-03-574-03,
ГЭСНм 08-03-574-04,
ГЭСНм 08-03-574-05,
ГЭСНм 08-03-574-06,
ГЭСНм 08-03-574-07,
ГЭСНм 08-03-574-08,
ГЭСНм 08-03-574-09,
ГЭСНм 08-05-033-04,
ГЭСНм 08-05-033-05,
ГЭСНм 08-05-033-06,
ГЭСНм 08-05-033-07,
ГЭСНм 08-05-033-08,
ГЭСНм 08-05-033-09,
ГЭСНм 08-05-035-01,
ГЭСНм 08-05-035-02,
ГЭСНм 08-05-037-01,
ГЭСНм 08-05-037-02,
ГЭСНм 08-05-037-03,
ГЭСНм 08-05-037-06,
ГЭСНм 08-05-037-07,
ГЭСНм 08-05-037-08,
ГЭСНм 08-05-037-09

Смета на строительство дома, на ремонт и отделку квартир — программа DefSmeta
   Аренда программыВ программе предусмотрен помощник, который превратит составление сметы в игру.

Как правильно маркировать кабели и провода

Цветовая маркировка жил необходима для монтажа практически любой электросети. Она дает возможность быстро определить, для чего нужна та или иная жила. В результате ускоряется и упрощается монтаж электропроводки, а главное – снижается риск поражения человека электрическим током и короткого замыкания при эксплуатации электропроводки.

Отметим, что цветовая маркировка жил необходима, даже если речь идет о щите, установленном в доме с небольшим количеством кабелей. Ведь ремонтировать и обслуживать электропроводку в дальнейшем могут электротехники из соответствующих организаций. Кроме того, необходимость подобной маркировки четко указана в действующих ГОСТ и ПУЭ.

Правила маркировки кабелей в электропроводке

Цвета для разметки проводов выбраны не случайно. Они прописаны в правилах технич. эксплуатации электроустановок потребителей. Сокращенно – ПТЭЭПП. Там сказано, что жилы должны иметь цветовую и цифровую маркировку. Кроме того, соответствующие отметки должен иметь и сам распределительный щит.

В свою очередь в ПУЭ сказано следующее:

1. Распределительный щит должен иметь наименование на корпусе. Если щит установлен в квартире, то его маркировка необязательна. Если же он установлен снаружи, например, во дворе частного дома, тогда маркировка обязательна.
2. Внутри распределительного щита должен быть лист с таблицей, в которой перечислены все потребители электроэнергии с указанием потребляемой мощности. Кроме того, внутри должна быть схема сборки вводного щита, если таковая необходима.

Далее в ПТЭЭПП указано:

• Кабели и провода в модульном электротехническом устройстве следует маркировать цветом.
• На устройствах защиты должна быть маркировка, в которой указана группа электросети, для которой действует данное защитное устройство. Дополнительно должен быть порядковый номер и назначение данной группы (бойлер, освещение в гостиной и т.д.)
• В случае, когда на модульном устройстве отсутствует место для записи, то маркировка с назначением этой установки производится в таблице и паспорте, которым должен обладать каждый шкаф.

Согласно действующему ГОСТ 23594–79 используется следующая маркировка:

• Провод или кабель маркируется бирками, термоусаживаемыми трубками или лентами ПВХ. Разумеется, что надписи на бирках должны быть четкими и разборчивыми. Длина бирка должна быть более 2,5 сантиметров.
• Кроме того, маркировка может наноситься не на бирки, а непосредственно на провод или кабель. Здесь также обязательным условием является разборчивость и четкость маркировки, это можно увидеть на фото:

С основными правилами нанесения опознавательных пометок мы разобрались. Теперь же рассмотрим, чем можно маркировать провода при монтаже.

Итак, мы рассмотрели наиболее важные правила маркировки проводов. Теперь расскажем, как необходимо маркировать кабели при монтаже электропроводки.

Оборудование для маркировки кабелей

Маркировка кабелей и проводов – необходимая и важная задача для надежной и безопасной эксплуатации электропроводки. Каждый электрощиток должен иметь специальные метки, которые позволяют быстро разобраться в хитросплетении проводов и кабелей. Проблема заключается в том, чтобы сделать маркировочные бирки, которые будут служить длительное время.

Оптимальным решением для этого является специальный принтер (смотрите фото ниже) для печати бирок и этикеток с маркировкой.

Конечно, если Вы не занимаетесь профессионально электромонтажом проводки, в таком принтере нет необходимости. Для бытовой электропроводки можно приобрести кабельные маркеры, которые можно увидеть на фото ниже.

С их помощью можно быстро и просто маркировать силовые и контрольные линии в электрощитках.

Что еще нужно знать?

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже.

При монтаже в электрощите следует указывать группы электропроводки. Это позволяет быстро понять, какой именно входной кабель обслуживает проблемную или вышедшую из строя группу.

Если открывая электрощит непонятно, какой именно кабель отвечает за проблемную ситуацию, необходимо с помощью индикаторной отвертки локализовать проблему. Это может занять достаточно много времени, в зависимости от сложности электропроводки.

Если жилы не имеют цветовой маркировки, то это следует произвести их маркировку. Это можно делать при помощи цветной изоленты или специальных термоусаживаемых трубок.

В результате мы получаем вот такую маркировку:

Теперь при ремонте можно быстро определить назначение каждой жилы. С помощью термоусаживаемых трубок или изоленты можно маркировать жилы не только в электрощите, но и в других устройствах, например, автоматах, УЗО и т.д.

Буквенно-цифровая маркировка

Буквенно-цифровые обозначения

В ГОСТ прописан регламент маркировки внешней изоляции кабельных линий, благодаря чему можно отличить друг от друга шнуры, кабели и провода. Если на оплетке отсутствуют обозначения или их недостаточно для технического обслуживания и безопасности, то к трассе крепят специальные бирки с дополнительными данными.

Согласно правилам и рекомендациям, прописанным в ГОСТ, проводом называют изделия, состоящие из одной и большего числа жил, которые по всей длине защищены изоляцией. Жилы могут производиться без изоляции. Кабелем называются несколько заизолированных отдельно друг от друга жил, размещенных под единой герметичной оболочкой из металла или полимерных материалов. Шнур состоит из двух или большего количества гибких проводников, которые соединены между собой скруткой или оплеткой. Жилы фиксируются по всей длине, а оплетка производится из неметаллических материалов.

Все кабели делятся на несколько групп:

• силовые;
• сигнальные и контрольные;
• установочные;
• радиочастотные;
• связные.

Вы можете самостоятельно расшифровать буквенно-цифровые обозначения на изоляции.

Первая буква в аббревиатуре указывает на материал изготовления жилы. Буква «А» вначале говорит о том, что токоведущая жила произведена из алюминия. Отсутствие таковой буквы означает, что она произведена из меди.

Вторая буква указывает на сферу применения изделия. Если отсутствует и вторая буква в аббревиатуре, то такой кабель принято считать силовым.

Третья буква используется для указания степени гибкости изделия. Ее отсутствие указывает на одножильный провод, наличие буквы «Г» – на гибкий многожильный.

Четвертая буква позволяет обозначить материал, используемый для изготовления изоляции. Обмотки производятся из разных материалов, поэтому для нее применяют более специфичные обозначения.

Пятая буква указывает на материал изготовления внешней оболочки, наличие или отсутствие бронированного корпуса.

Шестая буква может использоваться для указания защитного покрова, предназначения слоя и конструкции в целом.

Для чего нужна маркировка электросетей

Кабель сип: расшифровка

Этикетка, закреплённая на нужном проводнике, должна содержать полезную информацию для обслуживающего персонала конкретной энергетической линии. При ремонтных работах, возникновении аварийных ситуаций и контрольных обследованиях возникает необходимость конкретизировать отдельный кабель или провод: к чему он подключён, сколько жил в кабеле, площадь их сечения, длина линии, исходящая, конечная точка и параметры тока.

Маркируют не только силовые трассы

При великом множестве компьютерной техники важно знать, какой кабель подключён к операционному блоку, принтеру, ксероксу, клавиатуре, динамикам и прочему. Также маркируют проводную телефонную сеть

Методы маркировки провода и кабеля

В зависимости от условий и возможностей, наличия оборудования и материала монтажники выбирают оптимальные варианты маркировки:

До монтажа провода

• ПВХ кембрики (трубки) различных диаметров с надписями, дополнительно можно их обмотать прозрачным скотчем для надежного крепления и защиты надписей;
• Термоусадочные изолирующие трубки;
• Самый доступный и дешевый способ, сделать надпись на плотной бумажной бирке наложить на кабель и обмотать прозрачным скотчем.

Эти методы обеспечивают плотное прилегание к оболочке кабеля, исключают вероятность обрыва маркера при протягивании через трубы и других монтажных работах.

После монтажа провода

Когда провода и кабели заведены в распределительные устройства, маркировка делается следующими способами:

• До подключения проводов к контактам можно использовать ПВХ кембрики и термоусадочные трубки;

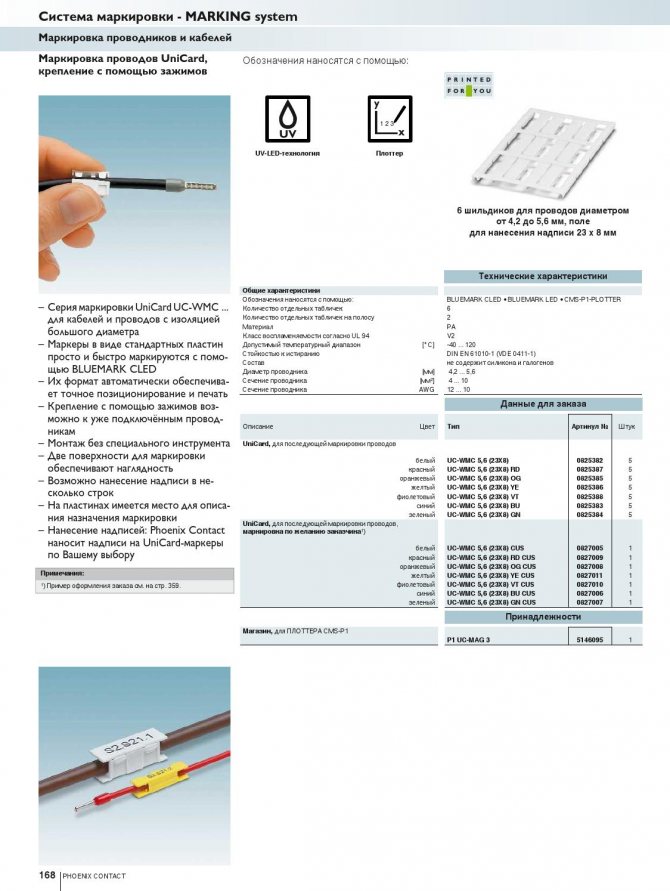

• Самоламинирующиеся маркеры – это самоклеящаяся, с одной стороны пластина не прозрачная, с другой стороны матовая поверхность для надписей. Бирка приклеивается к изоляции провода и оборачивается прозрачной самоклеящейся лентой, практически как скотч. Материалы пластин и клея способны выдерживать высокие температуры, и устойчивы к агрессивным средам.
• Бирки иногда этот метод является самым оптимальным, они делаются из полимеов разного формата, несколько способов крепления на кабельную оболочку. Пластик способен выносить высокие температуры сохраняя надписи на своей поверхности. Размеры и бирок и содержание надписей соответствует требованиям ПУЭ, ПТЭ ЭП, СНиП;
• Для проводов малого диаметра применяются флажки из полимерной пластины с надписями стандартных обозначений, которые установлены руководящими документами по устройству электрооборудования;
• Самоклеущиеся нейлоновые маркеры;
• Гильзы и контейнеры состоят из двух составных элементов, пластиковый носитель крепится на провод (контейнер), в который вставляется полимерная лента(маркер), на ней специальным принтером печатается необходимая информация;
• Клипсы и фиксирующиеся кольца с заранее нанесенными значениями, это могут быть отдельные цифры или буквы, короткого содержания 1-3 символа. Эта методика не требует использования печатающих устройств.

Кольца РУ
Клипсы РА
Клипсы Р

Тип	Профиль	Описание	Размеры
PA		Кольца закрытого профиля для проводов среднего и большого диаметра.	4 размера Ø 1,3 — 16,0 мм Сечение 0,2 — 70,0 мм2
PY		Кольца закрытого профиля для проводов малого диаметра.	1 размер Ø 1,0-2,0мм Сечение 0,2 — 0,7 мм2
PC		Клипсы открытого профиля для закрепленных проводов.	5 размеров Ø 2,4-7,2мм Сечение 1,0 — 10,0 мм2
PK		Кольца на пластину PKH с хомутами (заказываются отдельно). Есть аналог из стали.	Для проводов и жгутов произвольного диаметра

Основные типы электрических проводов бытового назначения

Назначение маркировки

Большинство новичков, впервые столкнувшись с самим понятием маркировки, задаются вопросом о том, что же обозначают буквы и цифры, входящие в ее состав. Несмотря на большое разнообразие, как отечественной, так и зарубежной продукции, маркировка кабелей содержит информацию о:

• материале жил и их количестве, в большинстве случаев токоведущие элементы изготавливаются из меди или алюминия с монолитными или многожильными проводниками, но встречаются и специфические модели со стальными или композитными жилами;

  Рис. 1: тип и материал жил

• типе изоляции – предоставляет информацию, из чего выполнена изоляционная оболочка, как самих жил, так и других слоев в кабеле (резина, поливинилхлорид, фторопласт и прочие.);
• сечении проводников – указывает площадь токоведущих элементов в поперечном разрезе, которая определяет сопротивление электрическому току и варьируется в пределах от 0,35 до 240мм2;
• номинальных электрических величинах – может содержать значение рабочего напряжения, на которое рассчитана изоляция, в маркировке чаще всего встречаются номиналы 0,23; 0,4; 6; 10; 35 кВ;
• области применения – указывает на устойчивость к агрессивному воздействию окружающей среды;
• конструктивных особенностях – в маркировке обозначает наличие дополнительных элементов или применение специфических технологий при изготовлении;
• степени гибкости – указывает, насколько хорошо может изгибаться данная модель кабеля, гибкость жилы в маркировке может обозначаться цифрами от 1 до 6, где 1 наименее гибкая, а 6 самая гибкая марка.

Основные отличия

Следует отметить, что в назначение маркировки кабелей и проводниковой продукции может входить и указание конкретных конструктивных особенностей, соответствующих его типу (кабель, провод или шнур). Так провод – это изделие из монолитного или многопроволочного токоведущего элемента, которое как может содержать изоляцию, так и изготавливаться без нее.

Электрический шнур – включает в себя несколько изолированных проводов с многопроволочной структурой и применяется для подключения к электропитанию различных приборов.

Кабель – может включать в себя как одножильные, так и многожильные провода, несколько слоев изоляции, броню экран и прочие конструктивные элементы (по назначению выделяют силовые, связевые, управленческие, контрольные и радиочастотные кабели).

Рисунок 2: различные типы кабелей

Благодаря вышеприведенному разделению, из маркировки вы можете сразу определить, что находиться перед вами (кабель, провод или шнур), а также установить его роль в конкретной электроустановке. Для этого разберем варианты маркировки для наиболее распространенных марок, применяемых в отечественных устройствах, и принцип их составления.

Требования к типам и способам крепления бирок

Коаксиальный кабель

Бирки для маркировок кабелей и проводов устанавливают порядок расположения элементов коммуникационных линий. Произведенное обозначение проводки в проведённых трассах и коммуникационных устройствах фиксируется в кабельном журнале. Журнальные записи постоянно обновляются по ходу осуществления изменений в структуре кабельных и проводных сетей.

Бирки могут быть различной формы, изготовленными из разных материалов. Маркеры имеют вид этикеток, наклеек, плоских пластиковых блях, полимерных покрытий. Бирками обозначают как группы проводников, так и отдельные жилы.

Маркеры силовых линий

Плоские изделия из пластика, согласно ГОСТу, имеют форму квадрата, круга и треугольника. Бляхи устанавливают на открытых участках проводных трасс и на кабельных муфтах. В случае параллельной прокладки токопроводов их маркируют в алфавитном порядке: А, Б, В, Г и так далее. Пластиковые бирки имеют два отверстия, сквозь которые продевают проводник. Кабель или провод зажимается в бирке и фиксируется в этом положении.

Линии напряжением до 1000 в обозначают бирками квадратной формы. Силовые кабели с напряжением свыше 1 тысячи вольт маркируют круглыми пластиковыми бляхами. Треугольными этикетками обозначают контрольные силовые линии. На нижнем фото приведены образцы маркеров.

Бирки для маломощных цепей

Маркируют жгуты из нескольких проводов небольшими полимерными табличками с указанием устройства получателя энергии и дополнительной информации.

Обратите внимание! Проложенные кабели, скрытые в конструкциях (трубах, блоках и колодцах), тоже должны быть с бирками

Чем наносить маркировку

Самым надежным методом маркировки кабельных линий является штамповка. С другой стороны, такой способ подразумевает наличие специального оборудования (принтера), которым можно воспользоваться далеко не всегда.

Во многом выбор конкретного метода зависит от материала изготовления кабельной бирки. Также можно купить маркеры с уже заготовленными обозначениями, реализуемые в лентах. На них есть надрезы, которые позволяют быстро и безошибочно отсоединить нужную этикетку и зафиксировать на проводе при помощи клеевой поверхности.

Надписи изготавливают из водостойкой краски или туши. Если электрическая цепь установлена в помещениях с высоким уровнем влажности или подвергается постоянному воздействию агрессивной среды, то маркировка наносится фрезированием, кернением, выжиганием или штамповкой по пластику/металлу.

Для сухих помещений с хорошей вентиляцией или кондиционированием можно обойтись нанесением маркировки стандартными средствами – карандашом или фломастером.

Основные темы

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог. Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер. Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом. Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность. Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

• выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
• подключаем щупы в нужные гнезда;
• прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
• повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля. В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.

Установка плинтусов с кабель каналом

• ножовка;
• стусло;
• карандаш;
• дюбели;
• шуруповёрт;
• перфоратор;
• отвёртки;
• рулетка;
• свёрла по бетону;
• молоток.

  Инструкция по установке плинтуса

Кто не знает, что такое стусло, объясним. Стусло – это жёсткая форма, в которую укладывают плинтус. Поместив ножовочное полотно в выемки тела формы, делают идеально ровный поперечный разрез панели. Также с помощью этого приспособления деталь можно распилить под углом 45о.

Монтаж плинтусов осуществляют в несколько этапов:

1. Места примыкания стен к напольному покрытию очищают от пыли и грязи.
2. Заготавливают отрезки плинтусов нужной длины.
3. Вынимают из панелей профиль.
4. Панель прижимают к стене и делают карандашом разметку будущих креплений.
5. Перфоратором сквозь дно канала просверливают отверстия в бетоне глубиной равной длине дюбеля.
6. Расстояние между отверстиями выдерживают длиной 300 – 400 мм.
7. В местах с неровной поверхностью стены отверстия сверлят чаще.
8. Монтаж дюбелей производят от углов помещения.
9. В боковой стенке канала делают отверстия для ввода кабеля.
10. В канале плинтуса протягивают кабель.
11. Вывод кабеля укладывают в заранее приготовленную штробу в стене.
12. Кабель подключают к розетке.
13. В углах, соединениях и на концах плинтусов производят монтаж соединительных деталей.
14. Кабель каналы закрывают профилем. Подробнее о том, как смонтировать плинтуса , смотрите в этом полезном видео:

При возникновении потребности в установке дополнительной проводки или замене кабеля панели легко демонтируют. Вынимают сердечник. Шуруповёртом вывинчивают саморезы из дюбелей. Панель приподымают и под него подкладывают новую проводку или меняют старый кабель на новый провод. Затем все действия повторяют в обратном порядке.
