Технология лужения токопроводящих жил – обзор методов

Выбор мощности

При лужении проводов с помощью паяльника необходимо учитывать его мощность. Это важный момент, так как от правильного выбора зависит качество пайки и безопасность работы.

Как правило, паяльники бывают различной мощности – от 15 до 100 Вт. Выбор мощности зависит от нескольких факторов:

• Тип материалов, которые соединяем. Некоторые материалы требуют более высокой мощности для надежного соединения.
• Требуемые характеристики соединения. Если требуется получить прочное и надежное соединение, то необходимо выбрать паяльник с достаточной мощностью.
• Рабочая температура. Некоторые блоки требуют более высокой температуры для эффективной работы.

При выборе мощности паяльника нужно также учесть, что некоторые материалы могут быть повреждены при слишком высокой температуре. Поэтому необходимо соблюдать рекомендации производителя по использованию конкретного материала.

Если вы не уверены, какую мощность паяльника выбрать, рекомендуется использовать паяльник средней мощности, например, ЦО-12. Он позволяет достичь оптимального соотношения между мощностью и температурой пайки.

Важно отметить, что лужение проводов является более надежным и долговечным способом соединения, чем обычная пайка припоем. Луженая проводка обладает более высокой степенью контакта между проводами и не требует дополнительной обработки контактных поверхностей

Для лужения проводов используются специальные инструменты, такие как паяльник, пинцет, щетки и технологические блоки. Перед началом работы необходимо очистить провода от изоляции путем прокручивания проводов между щетками. Затем провода обрабатываются флюсом, составом которого зависит от типа материала провода и обработки провода.

Пошаговая инструкция к работе с паяльником:

1. Сначала необходимо внимательно изучить характеристики провода и выбрать подходящий паяльник.
2. Очистить провода от изоляции с помощью щеток.
3. Обработать провода флюсом.
4. Нагреть паяльник до рабочей температуры.
5. Провести лужение проводов паяльником.

Таким образом, выбор мощности паяльника играет важную роль в процессе лужения проводов. Правильно подобранный паяльник позволит получить качественное соединение и обеспечит безопасность работы.

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

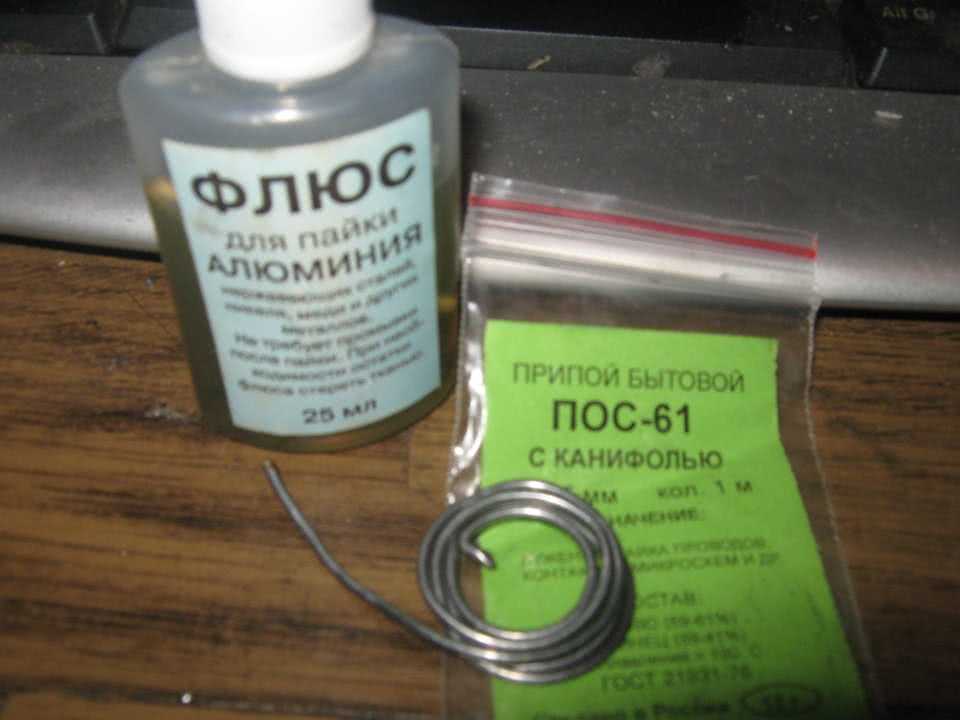

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

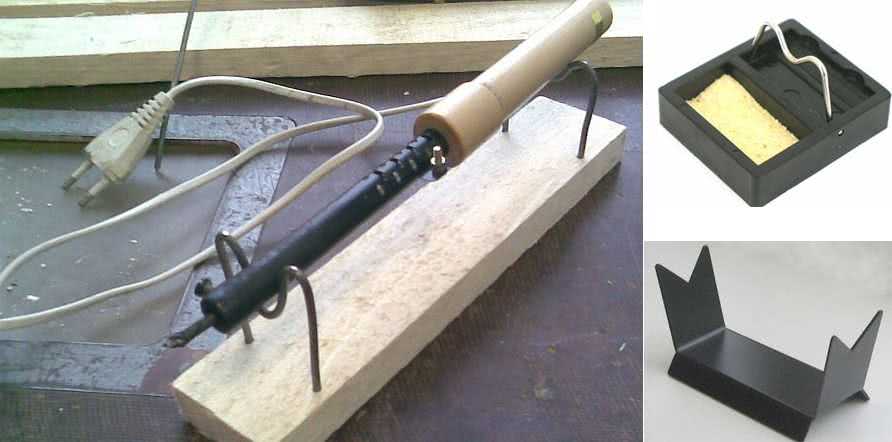

Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

Паять паяльником удобнее с подставкой самодельной и фабричной — не очень важно

Напильник. Перед работой затачивают дало паяльника. Оно должно быть ровным и чистым без следов нагара. Тогда паяется легко.

Так надо затачивать жало паяльника

Хитрости пайки

Пайка проводов является одной из наиболее распространенных операций в электронике. Для выполнения этого процесса необходимы некоторые навыки и знания. В этом разделе мы рассмотрим некоторые хитрости пайки и особенности проведения этой операции.

Подготовка проводов

Перед пайкой очень важно правильно подготовить соединяемые провода. Для этого необходимо очистить концы проводов от окислов и загрязнений

Для очистки можно использовать специальные щетки или скрутку медной проволоки. Также можно облудить концы проводов припоем для лучшей обработки.

Выбор флюса

Флюс – это вещество, которое помогает облудить место пайки и улучшает качество соединения

При выборе флюса важно учитывать характеристики паяльника и пайки, а также материалы, которые соединяются. Существуют различные виды флюсов, и каждый из них имеет свои особенности и применение

Работа с паяльником

При пайке важно правильно настроить мощность паяльника. Если он слишком горячий, то может произойти перегрев и повреждение проводов

Если же паяльник слишком холодный, то паяльная жижа может не растопиться и соединение будет слабым. Также важно выбрать правильное жало для паяльника в зависимости от размера проводов и места пайки.

Лужение проводов

Лужение проводов – это процесс, при котором на концы проводов наносится тонкий слой припоя. Это улучшает контакт между проводниками и повышает качество соединения. Лужение проводов можно выполнить с помощью паяльника или специального оборудования, такого как лужильная ванна или машина для лужения проводов.

Видеоинструкция

Для более наглядного представления процесса пайки проводов можно посмотреть видеоинструкцию. В интернете много видео, которые демонстрируют технику пайки и делятся полезными советами.

Важно помнить, что пайка проводов – это технологическая операция, требующая определенных навыков и знаний. Правильная подготовка проводов, выбор флюса, работа с паяльником и лужение проводов – все это важные моменты для получения качественного соединения

Правильная последовательность действий при лужении токопроводящих жил

Процесс лужения проводников рассмотрим на примере использования паяльника, так как данный способ самый распространенный. Далее поэтапно представлен порядок действий:

1. Аккуратно снимается слой изоляции в пределах от 10 до 50 мм, чтобы не повредить непосредственно жилы кабеля.
2. При наличии лакового покрытия на поверхности проводника, оно удаляется. Это можно сделать с помощью ножика, наждачной бумаги или специальных химических реагентов.
3. Выполняется чистка жала паяльника от остатков припоя и прочих компонентов.
4. Паяльник подключается к электрической сети и нагревается до рабочей температуры. При наличии трудностей с ее определением, следует попробовать прикоснуться жалом прибора к припою. Он должен мгновенно расплавиться.
5. На данном этапе токопроводящие жилы обрабатываются флюсом, в нашем случае канифолью. С помощью паяльника нужно нагреть зачищенные концы проводника и опустить в баночку с флюсом. После этого дождаться плавления канифоли, и полностью провернуть жилу под жалом паяльника. Технология использования других разновидностей флюсов может разниться;
6. Теперь остается облудить проводник припоем (олово). Для начала припой разогревается и набирается на жало паяльника. После этого олово подносится к кончику проводника и равномерно распространяется по всей поверхности. При соблюдении правильной технологии обработки жил флюсом, олово самостоятельно охватит требуемую площадь. Достаточно будет просто провернуть конец проводника у жала паяльника.
7. Тщательно осматривается полученный слой припоя на предмет отсутствия сколов, пустот и выпуклостей. Олово должно равномерно лечь на зачищенный край проводника и иметь гладкую поверхность со светлым оттенком.

Очистка от накипи народными способами

Чтобы избавиться от накипи, можно использовать специальные средства, содержащие в своем составе органические кислоты. Они эффективно удаляют стойкий известковый налет, не царапая внутреннюю поверхность посуды. Если под рукой нет специального порошка, можно воспользоваться подручными средствами, например, уксусом. Его разбавляют в воде в пропорции 1:5, полученной смесью заполняется сосуд на некоторое время (пока накипь полностью не растворится).

Сода — отличное средство от твердых отложений. На 1 л воды нужно взять 3 столовые ложки сыпучего порошка, полученную смесь кипятить в самоваре около 20 минут, затем все вылить и повторить процедуру, но уже добавлением уксусной эссенции (1/2 стакана средства на 4 литра жидкости).

Картофельные очистки – верные помощники в борьбе с накипью. Самовар на треть нужно заполнить ими, покрыть доверху водой. После кипячения сосуд следует оставить с заполненными очистками на несколько часов. После этого самовар нужно тщательно промыть содовым раствором. При регулярной очистке изделия от накипи увеличивается его теплопроводность.

Особенности пайки металлов

Для качественного соединения важно придерживаться определенных инструкций, работа отличается от спаивания обычным припоем. Паяльная кислота используется во многих случаях, перед работами важно следовать шагам:

Паяльная кислота используется во многих случаях, перед работами важно следовать шагам:

Паяльная кислота используется во многих случаях, перед работами важно следовать шагам:

• Грубые загрязнения, окисления металла очищаются наждачной бумагой или напильником.
• Аккуратно наносится флюс с помощью кисточки или специального дозатора, раствор находится в жидком состоянии, поэтому легко растекается по поверхности.
• Лужение происходит с нанесением припоя, изделия скрепляются между собой.

После окончания процесса необходимо удалить остатки раствора. Сделать это можно обычной мыльной водой или раствором соды.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Важные советы

Разобравшись в том, как пользоваться паяльником, следует учесть несколько рекомендаций по работе с данным инструментом.

• Перед началом работы для осуществления качественной спайки деталей всегда нужно чистить наконечник инструмента. Нужно понимать, что только благодаря жалу паяльника усиливается теплопроводность и качество соединения. Для чистки можно использовать влажную губку. После зачистки наконечник прибора следует сразу же окунуть в канифоль, чтобы он покрылся тонким слоем припоя, который не даёт оксидному налёту мешать качественной спайке деталей.
• Первыми паять всегда нужно мелкие и тонкие детали, поскольку наконечник прибора в начале его использования будет максимально тонким и точным.
• Перед тем как паять детали, необходимо их поверхность тщательно очистить от грязи и кислоты. Зачистка поверхности припаиваемых предметов производится при помощи острого инструмента — наждачки или обычного ножа. Делается до тех пор, пока поверхность проводов заметно не посветлеет. После чего контакты залуживают и соединяют при помощи припоя.
• Если необходимо припаять какую-то деталь без использования паяльника, можно использовать канифоль, предварительно растворённую в спирте. Полученную смесь можно наносить на нужную поверхность при помощи любого тонкого инструмента, например, отвертки.
• Максимально качественной спайки можно добиться при использовании припоя с канифолью.
• Чтобы правильно и плотно припаять провода и прочие детали при помощи припоя, вначале необходимо прогреть паяльником места соединения.
• Главная ошибка многих заключается в плохом прогреве паяльника. Если такое случается, детали плохо соединяются. Поэтому перед тем как начать пользоваться инструментом, его нужно хорошенько нагреть.
• Однако сильный перегрев паяльника с максимальной мощностью тоже может негативно сказаться на качестве работы. Нужно понимать, что существуют разные температурные режимы, предназначенные для конкретного вида работ.
• Температура пайки — очень важный нюанс. Например, для запаивания различных микросхем температура должна быть не более 250 градусов. А вот для того чтобы соединить радиодетали, потребуется нагрев паяльника более 300 градусов.
• При работе с электроприбором следует соблюдать технику безопасности. Для этого нужно убедиться в том, что форточка открыта, а розетка исправна. Обусловлено это тем, что при работе с припоем выделяются вредные химические элементы, негативно сказывающиеся на здоровье. Что касается исправности розетки, то это тоже очень важный момент — в процессе сильного перегрева нередко возникают возгорания. Поэтому рабочее место нужно сперва подготовить и обезопасить, а уже после этого приступать к работе.

Если взять на заметку эти маленькие хитрости, то процесс запаивания деталей пройдёт быстро, а главное, качественно.

Источники

• https://www.rmnt.ru/story/instrument/kak-pravilno-pajat-pajalnikom-instruktsija-dlja-chaynikov.1256556/
• https://pochini.guru/sovety-mastera/kak-pravilno-payat-payalnikom
• https://elektroznatok.ru/tools/pajka-payalnikom
• https://Elektrik-a.su/kabeli-i-provoda/dlya-prokladki/pajka-provodov-239
• https://YaElectrik.ru/elektroprovodka/kak-payat-provoda
• https://tokar.guru/instrumenty/payalniki/kak-pravilno-polzovatsya-payalnikom-s-kanifolyu-uchimsya-payat.html

Варианты облуживания провода без канифоли

Разберемся, что делать, если под рукой не оказалось канифоли, а работу необходимо выполнить в кратчайшие сроки. Далее представлены самые актуальные выходы из сложившейся ситуации.

Янтарь, животный жир и смола

Вариант подойдет для обработки многожильных кабелей с тонким сечением (питающие проводники наушников, блоков питания). Для приготовления флюса понадобится растопить три указанных компонента одновременно, постоянно перемешивая. Это необходимо для получения однородной консистенции. Недостатком метода является образование неприятного запаха от приготовленного раствора.

Использование янтаря для замены канифоли

Батарейки и аспирин

Для облуживания проводников из медного сплава можно воспользоваться следующими подручными средствами:

С отработанного аккумуляторного устройства понадобится слить электролит и воспользоваться им.

Слив электролита из старого аккумулятора

Универсальные кислоты

Данный способ предполагает применение щелочных средств. Предварительно выполняется тщательная зачистка проводника и припоя. Обработка осуществляется стеарином, наиболее доступный вариант — свечка. Ее необходимо расплавить и равномерно нанести на обрабатываемую поверхность.

Для замены флюса можно использовать борную кислоту

Необычные варианты

Залудить провод без канифоли можно и экстравагантным методом, используя вещество для натирания смычков. Его необходимо растворить в чистом спирте, после чего выполнить обработку подготовленной жилы. Со временем спирт полностью выдохнется, а кабель получит требуемое лужение.

Канифоль для смычков Thomastik Euphon

Выполнить лужение проводов можно самостоятельно, соблюдая определенный порядок действий. Необходимо правильно подобрать припои для конкретного сплава токопроводящей жилы.

Лужение самовара

С целью защиты металлических изделий от окисления их внутреннюю поверхность покрывают оловом. Такой способ обработки посуды получил название «лужение», а нанесенный слой металла называют «полудой». Чтобы сократить расходы олова, дополнительно используют висмут. Примеси свинца, а также ядовитые соли запрещено использовать в процессе приготовления полуды.

Лужение самовара — это несложная в исполнении процедура, предотвращающая образование коррозии на металлических поверхностях. Пошаговая инструкция следующая:

1. Чтобы олово лучше легло, внутренняя поверхность посуды должна быть хорошо вычищена. Желательно воспользоваться железной щеткой – она быстро удалит загрязнения и окисления.
2. Далее металлическое изделие тщательно промывают проточной водой.
3. Высушенную внутреннюю полость самовара обрабатывают нашатырным спиртом.
4. Далее в разогретую посуду помещают немного олова. Металл должен равномерно покрыть все стенки сосуда. После этого нужно дождаться полного высыхания и схватывания полуды.

Какие металлы прочнее всего между собой паяются

В отличие от сварки, в пайке основным показателем качества готового изделия является не марка стали или металла, а выбор припоя, а также технологии формирования самого шва пайки. Так что тут вопрос скорее про то, на какой металл какой припой липнет лучше всего. Конечно, чем ближе по составу и плотности припой и металл, тем лучше будет адгезия. В итоге все сводится к выбору правильного припоя для каждого случая в отдельности.

А еще нужно следить, чтобы при соединении двух металлов не образовывалось электропары. Иначе соединение будет ржаветь и разрушаться от малейшей влаги. Так что тут будет уместна таблица совместимости при соединении цветных металлов между собой.

Буква «А» в таблице совместимости означает «ограниченно допустимый в атмосферных условиях».

Приведу еще несколько простых советов:

1. Выбирайте более тугоплавкие припои.
2. Тщательно зачищайте стыки скрепляемых деталей. Обрабатывайте наждачной бумагой не только сам шов, но и 0,5 — 2 см около стыка по поверхности металла.
3. Залуживайте и запаивайте внахлест. Таким образом, вы увеличиваете общую площадь скрепления двух или нескольких деталей.

Техника безопасности при пайке стали в домашних условиях

Часто пренебрежение элементарными правилами работы с электрическими или горючими приборами приводит к потере здоровья или порче имущества.

Настоятельно рекомендую соблюдать технику безопасности при пайке:

1. Держите паяльник на металлической площадке или специальном держаке, который отводит нагретое жало инструмента от плоскости стола.
2. Выключайте паяльник от сети сразу после окончания работ.
3. Проверяйте качество подключения газового баллона к самой горелке. Не допускайте утечек газа.
4. Работайте в хорошо проветриваемом помещении.
5. Не оставляйте горелку во включенном состоянии, если вы уже закончили работу.
6. Уберите любые легковоспламеняющиеся вещества из рабочей зоны.
7. Не хватайтесь голыми руками около нагретого шва. Вы можете получить ожог.
8. Не трогайте пальцами припой, чтобы проверить прочность шва.

Соблюдая данные меры можно избежать травм, а также сохранить имущество в целостности. Паяйте с удовольствием и знанием дела!

Источник

3 метода промышленного изготовления канифоли и как они влияют на качество пайки

Производственное получение канифоли осуществляется одним из трех способов:

1. Термической переработкой живицы (народное название смоляного сока от хвойных деревьев: сосны, лиственницы, кедра) с целью выпаривания из нее воды со скипидаром. Полученные твердые полупрозрачные куски очищают химическими веществами.
2. Измельчением на механическом оборудовании хвойной древесины до мельчайших частиц и экстракцией (извлечением смол) специальными растворителями (экстрагентами), не смешивающимися со смолами.
3. Перегонкой таллового масла, выделяемого в качестве отходов во время производства целлюлозы и бумаги.

Способ изготовления канифоли и ее сырье закладывают в ее название. Например, галловая, экстрационная, сосновая или гарпиус. По нему, как и по цвету, можно уже судить, пользуясь вторичным методом, о качестве продукта.

Самая светлая желтая канифоль лучше всего подходит в качестве флюса для пайки, а более темная работает хуже, оставляя больший нагар на жале паяльника.

Состав и физико-химические свойства: на что обращать внимание

Будем использовать научный подход. Для этого вначале обратимся к требованиям государственного стандарта по характеристикам канифоли, как выпускаемой продукции, а затем — на производственные возможности технологического оборудования ее изготовления разными способами.

ГОСТ 19113-84 определяет технические требования к качеству канифоли и подразделяет ее на три сорта по потребительским показателям:

1. высший;
2. первый;
3. второй.

В то же время промышленность способна обеспечить только следующие характеристики качества при производстве тремя перечисленными выше способами.

В живичной канифоли практически отсутствуют жирные кислоты, применять которые часто недопустимо при выполнении определенных операций. А экстракционный состав может содержать их до 10%.

Полезные свойства канифоли

Для практического применения в домашней мастерской следует учитывать следующие качества колофонской смолы:

• высокие диэлектрические свойства, которые позволяют в ряде случаев после пайки не удалять остатки флюса на спаиваемых деталях. Исключением являются очень ответственные соединения на микрочипах точной электроники;
• хорошее растворение такими органическими растворителями, как ацетон, бензин, спирт, хлороформ, эфир;
• не растворяется в воде;
• температура плавления колеблется от 50÷70 градусов до 130 у отдельных сортов. Она зависит от исходного материала, из которого производится, и способа получения;
• основную часть смоляных кислот, а это порядка 90% всей массы, составляет полезная абиетиновая кислота;
• даже большие куски довольно просто разделять и размельчать самыми простыми механическими инструментами;
• срок годности практически ничем не ограничен.

Домашнему мастеру полезно знать, что кроме пайки это вещество используют:

• в процессе изготовления большого ассортимента красок или лаков;
• при производстве пластмасс;
• для обработки струн и смычков на музыкальных инструментах;
• как порошок для натирки подошв у балетной обуви или обеспечения хорошего хвата ладонями у гимнастов на спортивных снарядах;
• в качестве эффективного средства, создающего дымовые завесы при постановках в театре и кино.

2 технических приема, которые портят полезные свойства канифоли для пайки

Обратите внимание на:

1. Температуру нагрева жала паяльника, которое должно надежно расплавить флюс, но не пережечь его. Иначе происходит повышенное образование дыма. Из продуктов сгорания создаются твердые частицы. На соединяемых деталях образуется нагар. Наблюдать этот процесс можно по образованию слоя сажи на паяльнике, преобразованию светлого цвета колофонской смолы в темно бурый.
2. Хотя канифоль и не растворяется в воде, но обладает определенной гигроскопичностью. При хранении в неотапливаемых влажных помещениях она может впитать влагу, что значительно ухудшит ее применение в качестве флюса.

Краткие сведения о получении в домашних условиях

Канифоль среднего качества можно успешно изготавливать своими руками без дорогого промышленного оборудования для собственных нужд. По этой теме имеются видеоролики на канале Ютуб.

После просмотра ролика обязательно прочитайте его комментарий в случае, если возникнет желание заняться подобной деятельностью.

Подготовка паяльника к работе

В быту используются «обычные» электрические паяльники. Есть, работающие от 220 В, есть — от 380 В, есть — от 12 В. Последние отличаются небольшой мощностью. Используются, в основном, на предприятиях в помещениях с повышенной опасностью. Можно их применять и в бытовых целях, но нагрев их происходит медленно, да и мощность маловата…

Выбрать надо тот, Который удобно «лежит» в руке

Выбор мощности

Мощность паяльника выбирается в зависимости от характера работы:

• Для работы с электронными элементами — 40-60 Вт.
• С толщиной спаиваемых деталей до 1 мм — 80-100 Вт.

• Толстостенные элементы — со стенкой 2 мм — требуют мощности от 100 Вт и выше.

В домашнем хозяйстве достаточно иметь два паяльника — один маломощный — 40-60 Вт, и один «средний» — около 100 Вт. С их помощью можно будет покрыть около 85-95% потребностей. А пайку толстостенных деталей все равно лучше доверить профессионалу — тут нужен специфический опыт.

Подготовка к работе

Когда паяльник включается в сеть первый раз, часто он начинает дымить. Это выгорают смазочные материалы, которые были использованы в процессе производства. Когда дым перестает выделяться, паяльник выключают, ждут пока он остынет. Дальше надо заточить жало.

Сначала надо выжечь смазку

Заточка жала

Далее надо подготовить к работе жало. Это цилиндрический стержень, сделанный из медного сплава. Фиксируется при помощи прижимного винта, который находится в самом конце термокамеры. В более дорогих моделях жало может быть слегка заточено, но, в основном, заточки нет.

Как подготовить паяльник к работе

Изменять будем самый кончик жала. Использовать можно молоток (сплющивать медь как вам нужно), напильник или наждак (просто стачивать ненужное). Форму жала выбирают в зависимости от предполагаемого типа работ. Его можно:

• Сплющить в виде лопатки (как у отвертки) или сделать плоской с одной стороны (угловая заточка). Этот тип заточки нужен, если паяться будут массивные детали. Такая заточка увеличивает плоскость соприкосновения, улучшает передачу тепла.
• Сточить край жала в острый конус (пирамидку) можно, если предполагается работа с мелкими деталями (тонкие провода, электродетали). Так проще контролировать степень нагрева.
• Тот же конус, но не такой острый подойдет для работы с проводниками большего диаметра.

Более универсальным считается заточка «лопаткой». Если ее сформировать при помощи молотка, медь уплотняется, корректировать наконечник надо будет реже. Ширину «лопатки» можно делать больше или меньше, подрабатывая ее по сторонам напильником или наждаком. С этим типом заточки работать можно с тонкими и средними паяемыми деталями (поворачивать жало в нужное положение).

Лужение паяльника

Если жало паяльника не имеет защитного покрытия, его необходимо залудить — покрыть тонким слоем олова. Это защитит его от коррозии и быстрого износа. Делают это при первом же включении инструмента, когда дым перестал выделяться.

Первый способ лужения жала паяльника:

• довести до рабоче температуры;
• прикоснуться к канифоли;
• расплавить припой и растереть его вдоль всего жала (можно деревянной щепкой).

Второй способ. Смочить тряпку раствором хлористого цинка, нагретое жало потереть о тряпку. Расплавить припой и куском поваренной каменной соли растереть его по всей поверхности жала. В любом случае медь должна покрыться тонким слоем олова.

Различные варианты скруток

Непрофессиональное соединение. Это скрутка многожильного провода с одножильным. Такой вид соединений правилами не предусмотрен, и если такое соединение проводов будет обнаружено приемной комиссией, то объект просто не будет принят в эксплуатацию.

Однако скрутку все же применяют и тут нужно знать как выполняется правильная скрутка многожильных проводов. Она часто используется в экстренных случаях, когда нет возможности профессионально выполнить соединение, и срок эксплуатации такого соединения будет небольшим. И еще, скрутку временно можно применять только для открытых проводок, чтобы можно было всегда осмотреть место соединения.

Плохое соединение проводов

Почему же нельзя соединять провода скруткой? Дело в том, что при скрутке создается ненадежный контакт. При прохождении через скрутку токов нагрузки, место скрутки нагревается, а от этого увеличивается переходное сопротивление в месте соединения. Это в свою очередь способствует еще большему нагреванию. Таким образом, в месте соединения повышается температура до опасных значений, которая может вызвать пожар. Кроме того, нарушение контакта приводит к появлению искры в месте скрутки, что тоже может вызвать пожар. Следовательно, чтобы достичь хорошего контакта рекомендуется скруткой соединять провода сечением до 4 мм 2 . Подробно про о цветовой маркировке проводов.

Существуют несколько типов скруток. При скрутке необходимо добиваться хорошего электрического контакта, а также создания механической прочности на разрыв. Прежде чем приступать к соединению проводов их следует подготовить. Подготовка проводов осуществляется в следующей последовательности:

• с провода, в месте соединения снимается изоляция. Изоляция снимается таким образом, чтобы не повредить жилу провода. Если на жиле провода появится надрез, то в этом месте он может сломаться;
• оголенное место провода обезжиривается. Для этого оно протирается тряпкой, смоченной в ацетоне;
• для создания хорошего контакта, обезжиренный участок провода зачищается наждачной бумагой до металлического блеска;
• после соединения должна быть восстановлена изоляция провода. Для этого может применяться изоляционная лента или термоусаживающаяся трубка.

На практике применяются несколько видов скруток:

простая параллельная скрутка. Это самый простой и распространенный вид соединения. При хорошей параллельной скрутке в месте соединения можно добиться неплохое качество контакта, но механические усилия на разрыв будут минимальными. Такая скрутка может ослабевать в случае возникновения вибрации. Чтобы правильно выполнить такую скрутку необходимо, чтобы каждый провод обвил друг друга. При этом должно быть не менее трех витков; Скрутка обычная двух проводов

Многожильная скрутка трех проводов

метод «навивки». Этот метод применяется, если необходимо выполнить ответвление провода от основной магистрали. Для этого на участке ответвления снимается изоляция провода, и на оголенное место путем навивки подключается провод ответвления;

Присоединение провода к основному

бандажная скрутка. Этот вид скрутки часто применяется при соединении двух и больше одножильных проводов. При бандажной скрутке применяется дополнительный проводник из такого же материала, как и жилы провода. Сначала выполняется простая параллельная скрутка, а затем на это место накладывается бандаж из дополнительного проводника. Бандаж увеличивает механическую прочность на разрыв в месте соединения;

соединение многожильного и одножильного провода. Этот вид самый распространенный и простой сначала выполняется простая накрутка, а затем зажимается ;

Соединение многожильного и одножильного медного провода

другие различные варианты соединения.

Как лудить провода: пошаговая инструкция

Чтобы вы смогли правильно лудить провода, мы решили рассказать вам подробную инструкцию в картинках. Если вы внимательно все прочитаете, то никаких проблем у вас возникнуть не должно.

Подготовка инструментов

Перед тем как приступать к лужению, вы должны собрать следующие инструменты:

• Острый нож, лучше все канцелярский.
• Пассатижи или пинцет.
• Припой, флюс или канифоль. Проще всего работать с канифолью.
• Паяльник.

Как лудить провода самостоятельно:

1. Нужно снять с проводника изоляцию, можно использовать инструмент для снятия изоляции, если такого нет, используйте обычный ножик.
2. После снятия изоляции нужно до металлического блеска зачистить жилы. Если у вас многожильный провод, тогда нужно распушить все проводники и зачистить их. Лучше всего зачищать каждую жилу по отдельности – это удобней.
3. Включаем паяльник и очищаем его от пыли и старого припоя, который он любит собирать. Во время его очистки используйте маленькую наждачную бумагу.
4. Разогрейте кончик провода (просто проводите горячим паяльником).
5. Прикоснитесь паяльником к канифоли и припою. Рабочая поверхность должна обязательно покрыться оловом.
6. Далее берем паяльник и прикасаемся к медному проводнику. Весь припой должен равномерно попасть на жилу. Чтобы улучшить этот процесс, необходимо с помощью пинцета или пассатижей залудить кончик провода со всем сторон, в это время его нужно прокручивать, так существенно экономиться время.
7. Внимательно осмотрите свой провод или кабель. Рабочая поверхность должна полностью покрыться припоем. Если вы видите, что есть места без припоя и просто видно проводник, тогда начинайте лужение снова.

Если провода совсем тонкие, тогда лучше канифоль не использовать вовсе, ведь сложно угадать с ее количеством. В этом случае оптимально использовать паяльную кислоту. Ею нужно обработать кончик проводника обычной кисточкой. Далее с помощью паяльника уже и наносим припой. Такой способ более надежным назвать нельзя, но с тонкими проводниками по-другому не получится.
