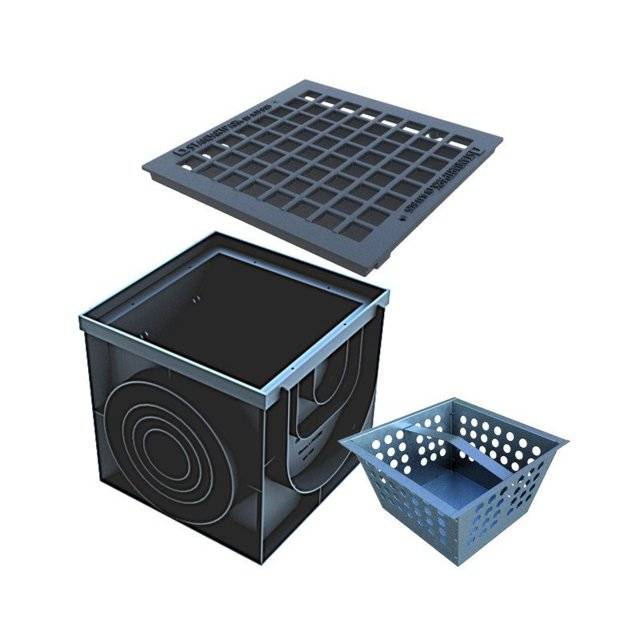

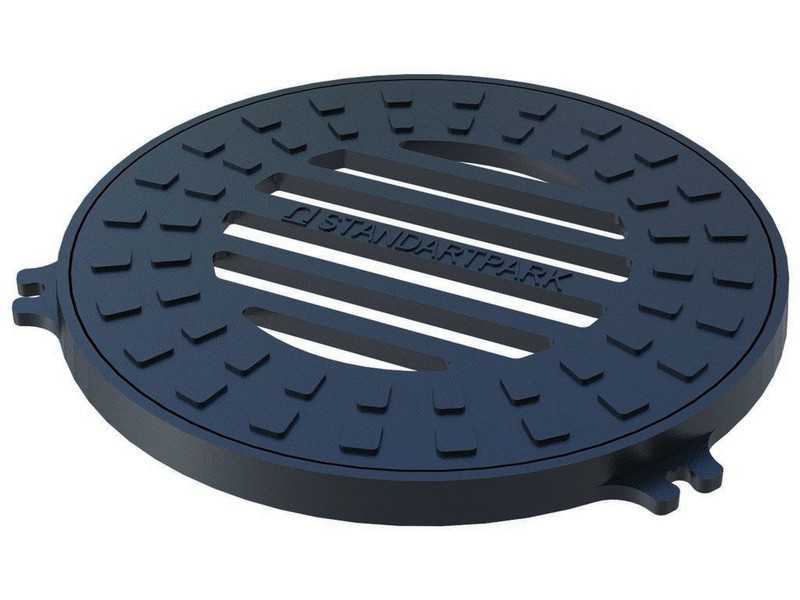

Люки для ливневой канализации

При эксплуатации колодцев необходимо соблюдать определённые правила

Учитывая большой вес крышек, открывать их следует очень осторожно. Тяжёлая крышка, особенно чугунная может причинить серьёзные травмы.

В колодце может произойти скопление газа

По этой причине запрещено пользоваться для освещения или обогрева использовать открытый огонь. Даже искра может привести к возгоранию находящихся внутри газов.

В случае если есть необходимость спуститься в колодец необходимо предварительно его проветрить. Работы в канализационных люках разрешается проводить только в средствах индивидуальной защиты. Количество рабочих должно быть не меньше двух.

Перед началом работ следует проверить достаточной ли высоты стремянка или лестница для спуска в колодец. Люди, работающие внизу, должны быть надёжно закреплены страховочными приспособлениями.

Проём при проведении работ должен быть огорожен и в ночное время освещён.

Эти правила безопасного обслуживания сетей касаются всех, кто связан с работами в колодцах и обслуживает подземные сети, а также владельцев домов, на территории которых они расположены.

Маркировка на крышке

Определить назначение сети, на которой установлен колодец и люк соответственно можно по маркировке на крышке, которая представлена одной или двумя буквами и отливается при производстве крышки:

• К — канализация,
• В — водоснабжение, водопровод,
• Д — дождевая, ливневая канализация,
• Г — пожарный водопровод, гидрант,
• ТС — тепловая сеть,
• ГС — газопровод,
• ГТС — телефонная сеть.

Все коммуникации нанесены на картах и схемах, имеющихся в службах эксплуатации. Тем не менее, в определённых случаях маркировка помогает ориентироваться в расположении трасс.

В зависимости от того, на каких участках сетей рекомендуется применять чугунные и композитно-полимерные люки их условно подразделяют на:

• Тяжёлые — тип «Т»
• Легкие — тип «Л».

Характеристика люка сводится к описанию соотношения его веса, нагрузки, которую он выдерживает.

Тяжёлые люки типа «Т» устанавливаются на проезжей части на улицах городов и во дворах, автомагистралях. Это чугунные изделия весом от 90 до 110 кг, полимерно-композитные — 45 кг.

Люки типа «Л» предназначены для установки на пешеходных дорожках, в «зелёных» зонах и на других недоступных для транспорта участках. К такому типу относятся крышки

• чугунные весом 55-90 кг,
• полимерно-композитные — 45 кг,
• полимерные — 12-15 кг.

Для особых условий эксплуатации производят люки весом более 150 кг, выдерживающие нагрузку в 40 тонн. Такие люки устанавливаются на взлётных полях аэродромов, на линиях водостоков.

Установка пластикового люка

Процесс монтажа проходит аналогично выполнению инженерных систем обычной канализации. Конструкция люка любой формы состоит из крышки и опалубки, которую иногда называют обечайка. Установка изделия производится в следующей последовательности:

1. Закрепление опалубки на горловине колодца. Работы производятся строго по уровню, во избежание деформаций в эксплуатации. Пластиковые канализационные люки оборудованы специальными отверстиями в опалубке для удобства крепления.
2. Заливка цементного раствора. Обычно для предотвращения попадания вязкой смеси внутрь колодца используется армирование или удерживающее приспособление. Например, накачивается вставленная в отверстие автомобильная камера.
3. Установка крышки люка. Удерживающее приспособление или автомобильная камера удаляется после высыхания раствора. Крышка вставляется в специальные пазы опалубки.
4. Люк, смонтированный с выступом над поверхностью горловины колодца, необходимо обустроить отмосткой. Обычно выполняется выемка грунта на расстоянии 1-1,5 м от крышки. Подготовленное углубление заполняется песком, утрамбовывается. Верхняя часть отмостки заливается бетоном. В зеленой зоне канализационные люки декорируются искусственными камнями или с помощью других приемов.

Размеры

Если говорить о круглых изделиях, то решающим фактором в этом случае станет диаметр люка канализационного колодца.

Тут существует два основных показателя – внутренний и наружный диаметр обечайки.

Она устанавливается на верхнюю часть смотрового колодца, должна в точности соответствовать его размерам.

Соответствие с горловиной определяется показателями внутреннего диаметра и общей площади основания.

Сам размер крышки колодца канализационного будет несколько превосходить диаметр обечайки, но разница будет небольшой.

Таблица размеров в зависимости от класса нагрузки

НАЗВАНИЕ	КЛАСС НАГРУЗКИ	ВЕС,КГ	НАГРУЗКА,КГ	НАЗНАЧЕНИЕ	СРОК СЛУЖБЫ	РАЗМЕРЫ,ММ
Садовый легкий малогабаритный люк	А15	11	1500	Для садово-парковых зонах, дворах частных домов,дач и коттеджей	~50 лет	540*540*80
Зеленый легкий пластиковый	А15	10	1500	Парковые зоны, скверы, придомовые территории	~20 лет	750*750*80
Полимерный легкий с запорным устройством	А15	46	1500	Пешеходные дороги, парковые зоны, насаждения	~20 лет	780*789*110
Полимерный легкий малогабаритный	А15	25	1500	Парки, скверы, тротуарные дорожки	~20 лет	730*730*60
Пластиковый легкий	А15	44	3000	Установка в смотровых колодцах, парковых зонах, скверах	~20 лет	750*630*115
Пластиковый дорожный средний	В125	50	12500	Парковые автомобильные дороги, тротуары и автостоянки	~50 лет	780*780*110

 Таблица размеров люка в зависимости от веса

НАИМЕНОВАНИЕ	РАЗМЕР КОРПУСА,ММ	РАЗМЕР КРЫШКИ,ММ
Люки легкие (	720*60	600*25
Люки легкие (	750*90	690*55
Люки квадратные (	640*640	600*600
Люки легкие (	750*90	690*55
Люки средние (	750*100	690*50
Люки тяжелые (	800*110	700*70

Все габаритные характеристики люков прописаны в ГОСТ 3634 99. На практике есть возможность найти чугунные люки с диаметром 380-810 мм, а пластиковые – с диаметром от 315 мм до 1 м.

Прямоугольный люк для канализации будет иметь размеры, оговоренные ГОСТ 3634 99.

Минимальный размер одной стороны такого изделия может составлять 300 мм. Далее он будет увеличиваться с шагом в 50 мм.

Максимальный показатель размера – 800 мм.

Прямоугольный люк для канализации

Остается только подобрать такой канализационный люк, который в максимальной точности соответствовал бы форме и размерам горловины выгребной ямы в конкретном случае.

Лучше всего отдавать предпочтение пластиковому изделию, потому как оно сочетает в себе лучшие качества, а повышенная прочность люку в такой ситуации не требуется.

Как измерять размер крышки люка

Обратите внимание! Некоторые люки оснащаются специальным замком, который ограничивает доступ к ревизионному или канализационному колодцу. Но, для частных домов необходимость в таких запорных механизмах не столь высока. Но, для частных домов необходимость в таких запорных механизмах не столь высока

Но, для частных домов необходимость в таких запорных механизмах не столь высока

Но, для частных домов необходимость в таких запорных механизмах не столь высока.

Из чего делают люки

Раньше для производства люков колодцев применяли чугун и железобетон. Сегодня от последнего материала практически отказались из-за его большого веса и неудобства эксплуатации колодцев, снабженных такими крышками. Ему на смену пришли другие, более современные и технологичные материалы. Чугун же используется и до сих пор.

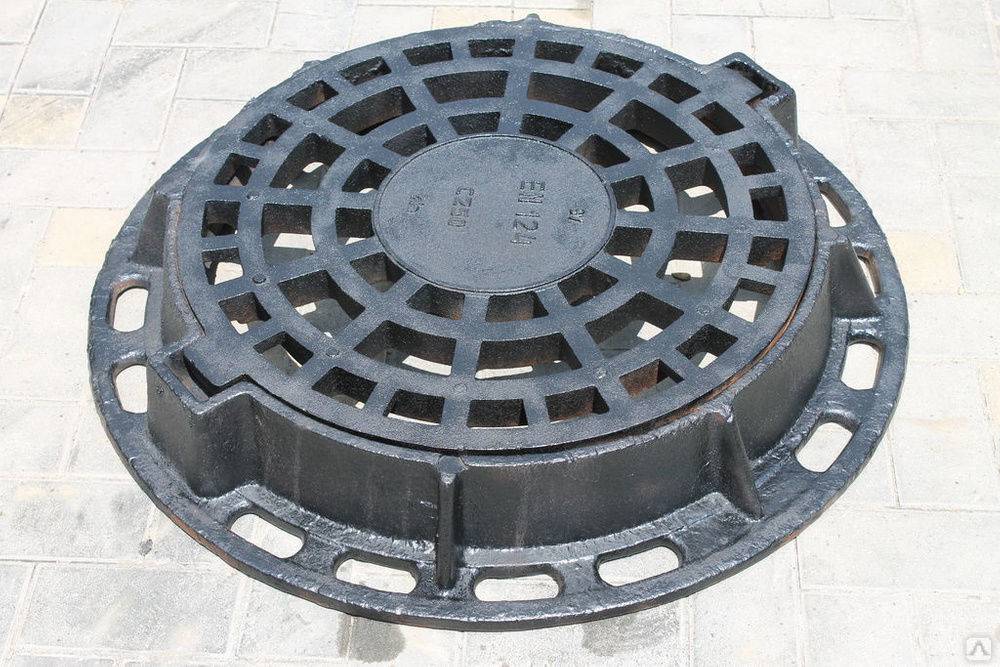

Чугунные люки

Согласно ГОСТ люки чугунные для колодцев смотровых в зависимости от места применения делятся на два основных типа:

Тип Т (тяжелые). Изготавливаются из высокопрочного чугуну с повышенной устойчивостью к коррозии, воздействию воды и других атмосферных и физических воздействий. Применяются для защиты смотровых колодцев, расположенных на территории промышленных предприятий, на автотрассах, аэродромах, погрузочно-разгрузочных площадках и т.д.

Старый чугунный люк

Наряду с множеством достоинств, которыми обладают эти изделия и к которым можно отнести долговечность, механическую прочность, устойчивость к агрессивным средам, есть у них и недостатки, вынудившие искать альтернативные материалы для производства люков. Это привлекательность для нечистых на руку людей, ворующих крышки для последующей сдачи как вторсырья. И риск высекания искры при случайном падении крышки, что чревато взрывом газов, скапливающихся в колодцах.

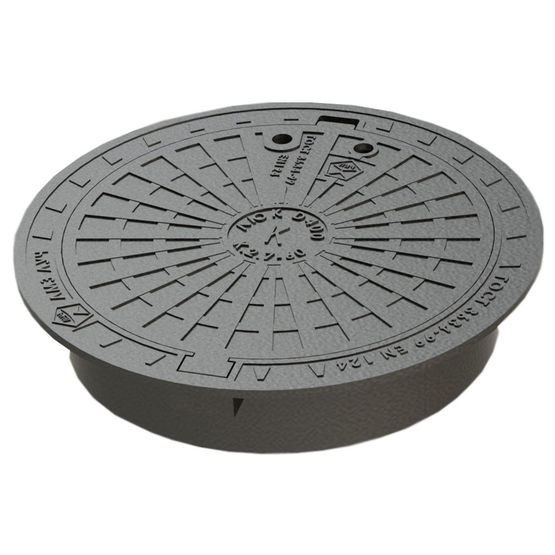

Полимерные люки

Современные полимерные материалы получили широкое распространение в производстве множества различных конструкций благодаря таким уникальным свойствам, как абсолютная неподверженность влиянию атмосферных воздействий, экологическая безопасность, прочность, долговечность и малый вес.Изготовленные из них люки обладают следующими преимуществами:

• Срок эксплуатации при правильном монтаже составляет не менее 50 лет, что не меньше, чем у чугунных люков;
• Невысокая цена при эстетичном внешнем виде, возможность подобрать цвет люка под цвет газона, брусчатки, тротуарной плитки или другого покрытия;

Цветной люк отлично впишется в любой ландшафт

• Малый вес (в пять раз легче чугунных люков), благодаря чему упрощается транспортировка и монтаж изделий;
• Устойчивость к воздействию воды, агрессивных сред, перепадам температур (конструкция не изменяет свои свойства, габариты и форму в диапазоне от минус 50 до плюс 50 градусов);
• Возможность приобретения изделия с замковым устройством, исключающим его кражу и проникновение в смотровой колодец посторонних лиц;

На фото люк полимерный с замком

• Взаимозаменяемость. Вы можете купить только крышку люка – она идеально встанет в установленное ранее чугунное основание (обечайку);
• Соответствие правилам и нормам санэпиднадзора.

Полимерные люки могут устанавливаться на смотровые колодцы любого вида, исключение составляют лишь колодцы на автострадах и других зонах с высокой нагрузкой на покрытие.

Полимерно-композитные люки

Один из самых современных материалов, из которого может быть изготовлен люк смотровых колодцев – полимер-песок. Это смесь полимеров с твердым сыпучим наполнителем, придающим готовому изделию повышенную прочность. Производство основано на методе горячего прессования, в результате которого происходит спекание всех компонентов смеси в монолит. Как и чугунные, такие люки подразделяются на легкие и тяжелые.

Легкий полимерпесчаный люк

Первые устанавливаются на колодцы в зоне зеленых насаждений и пешеходного движения, но инструкция не допускает их монтажа на дорогах и участках с интенсивным движением автотранспорта. Для этого предназначены тяжелые полимер-композитные изделия.Преимущества полимер-песчаных люков те же, что и у полимерных:

• Сравнительно низкая стоимость;
• Меньший, чем у изделий из чугуна, вес;
• Эстетичность, возможность вписать крышку колодца в окружающий ландшафт благодаря многообразию цветовых решений;
• Безопасность эксплуатации (отсутствие риска возникновения искр);
• Стойкость к высоким и низким температурам, воздействию воды и реагентов;
• Повышенная прочность, превосходящая даже требования ГОСТ;
• Долговечность.

Полимерные люки

Развитие новых технологий позволило на смену чугунным и железобетонным люкам ввести в производство более облегченные полимерные колодезные люки. Полимерный люк для колодца по своим качественным характеристикам ничуть не уступает чугунным, причем чугунный на порядок тяжелее и дороже.

К преимуществам полимерных люков относятся:

• Относительная легковесность, что упрощает процесс транспортировки и монтажа;
• Антикоррозийность. Люк пластиковый для колодца, заказать который можно в любой строительной фирме, изготавливается с применением специальных веществ, повышающих устойчивость изделия к внешнему воздействию;
• Долговечность. Изготовленный в соответствии со всеми техническими требованиями, полимерный люк может прослужить даже 50 лет;
• Возможность взаимозаменяемости;
• Упрощенная установка люка колодца;
• Безопасная эксплуатация. Пластик, из которого изготавливаются люки, не содержит опасных для человека веществ, канцерогенные и токсичные вещества в нем отсутствуют;
• Люк пластиковый для колодца, так же как и пластиковые крышки не представляют интереса для похитителей, т.к. не содержат никаких ценных металлов. Именно по этой причине, на крышках полимерных люках не предусматриваются замочные устройства;
• Относительно низкая стоимость;
• Богатый ассортимент и широкий выбор цветовой гаммы. По желанию можно изготовить люк самых ярких раскрасок, или, наоборот, сделать его практически незаметным.

Классификация

Полимерные люки принято классифицировать по прочности и форме.

Полимерные люки могут выполняться любой формы. Стандартной формой для всех люков считается круглая форма. Люки круглой формы более удобны при монтаже и эксплуатации. К тому же круглая крышка, закрывающая люк, никогда не сможет упасть вглубь колодца.

По прочности полимерные люки разделяются на несколько классов:

• А15 – люк рассчитан на нагрузку до 1,5 т, подходит для установки на пешеходных и велосипедных частях дороги, парковых зонах;
• В125 – максимальная нагрузка такого люка 12,5 т. устанавливаются на парковках, автозаправках, пешеходных зонах;
• С250 – допустимая нагрузка до 25 т, приемлемы для установки на городских автодорогах;
• D400 – люк выдерживает вес до 40 т. монтируется на проезжих частях города и автомагистрали;
• Е600 – допускается нагрузка до 60 т, чаще всего устанавливаются в промышленных частях городов, где могут парковаться или проезжать тяжеловесные транспортные средства;
• F900 – люк, выдерживающий 90 т веса, считается самым прочным, устанавливается в зонах авиаперевозок, морских, контейнерных зонах.

Для каждого типа прочности, при производстве полимерных люков, подбирается определенный состав исходного материала.

Люк для колодца полимерный, цена которого в несколько раз ниже стоимости чугунного люка, за счет своих качественных характеристик давно уже обошел по популярности конструкции из других материалов. Благодаря простоте и удобству монтажа, полимерные люки пользуются огромным спросом как у коммунальных служб, так и у частных застройщиков.

Установка своими руками

Инструкция монтажа полимерно-композитного, чугунного и пластикового люка.

Инструменты

Необходим следующий инструмент:

• Бетономешалка.
• Лопата.
• Мастерок.
• Емкость для смешивания раствора.
• Грузоподъемная техника в случае монтажа тяжелого люка.

Полимерный

1. В первую очередь осуществляется монтаж кольца люка. Для этого необходимо надежное основание, например, железобетон или бетон. Это перекрытие должно быть прочным и качественным.
2. Правильно смонтированное опорное кольцо (ОК) позволит равномерно распределять всю предполагающую нагрузку. Как следствие, полностью исключается вероятность разрушения.
3. Для фиксации ОК используется бетонный раствор.
4. Установив кольцо, необходимо дождаться, когда бетон полностью высохнет.
5. После этого монтируется ОК крышки. При этом сам полимерный люк не рекомендуется укладывать непосредственно на бетонную плиту. Также недопустимо использовать подкладочные элементы, типа кирпича, раствора.
6. В процесс установки необходимо достичь того, чтобы уложенный люк не выпирал из грунта, а был на одном уровне.
7. Для фиксации сооружается отмостка. На ней должен быть уклон в одну сторону, чтобы отводить влагу и атмосферные осадки.
8. Чтобы не допустить процесс коррозии, верхнюю рабочую часть рекомендуется смазать литолом.

Чугунный

Для начала осуществляется установка ОК

При этом важно, чтобы оно идеально совпадало с отверстием канализационной шахты. ОК со всех сторон заливается бетоном. Укладка ОК должна выполняться точно, чтобы оно не шаталось из стороны в сторону, а установленная позднее крышка была на одном уровне с грунтом или асфальтом

После заливки бетона сразу поставьте люк на свое место. В процессе высыхания бетона передвигать крышку или поднимать недопустимо

Укладка ОК должна выполняться точно, чтобы оно не шаталось из стороны в сторону, а установленная позднее крышка была на одном уровне с грунтом или асфальтом. После заливки бетона сразу поставьте люк на свое место. В процессе высыхания бетона передвигать крышку или поднимать недопустимо

ОК со всех сторон заливается бетоном. Укладка ОК должна выполняться точно, чтобы оно не шаталось из стороны в сторону, а установленная позднее крышка была на одном уровне с грунтом или асфальтом. После заливки бетона сразу поставьте люк на свое место. В процессе высыхания бетона передвигать крышку или поднимать недопустимо.

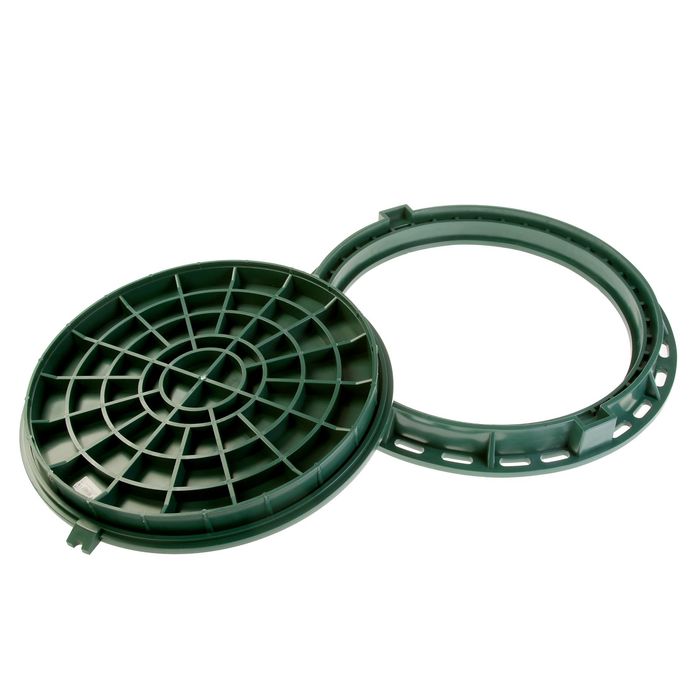

Пластиковый

Монтируется ОК

В нем должны быть технологические отверстия, благодаря которым можно выполнить фиксацию посредством анкеров. ОК (опорное кольцо) заливается бетоном. В кольце укладывается крышка в соответствующие пазы

Крайне важно, чтобы она была на одном уровне с грунтом. Хотя в некоторых случаях люк может незначительно выступать от уровня грунта. Если есть определенные неровности, то на расстоянии 400 мм с каждой стороны устанавливается опалубка

ОК крепится анкерами. Опалубка заливается бетоном и ожидается полное высыхание

Если есть определенные неровности, то на расстоянии 400 мм с каждой стороны устанавливается опалубка. ОК крепится анкерами. Опалубка заливается бетоном и ожидается полное высыхание.

Технология установки канализационного люка, независимо от его вида, формы и используемого материала практически одинаковая. Трудности могут возникать при работе с бетонными или чугунными изделиями по причине большого веса.

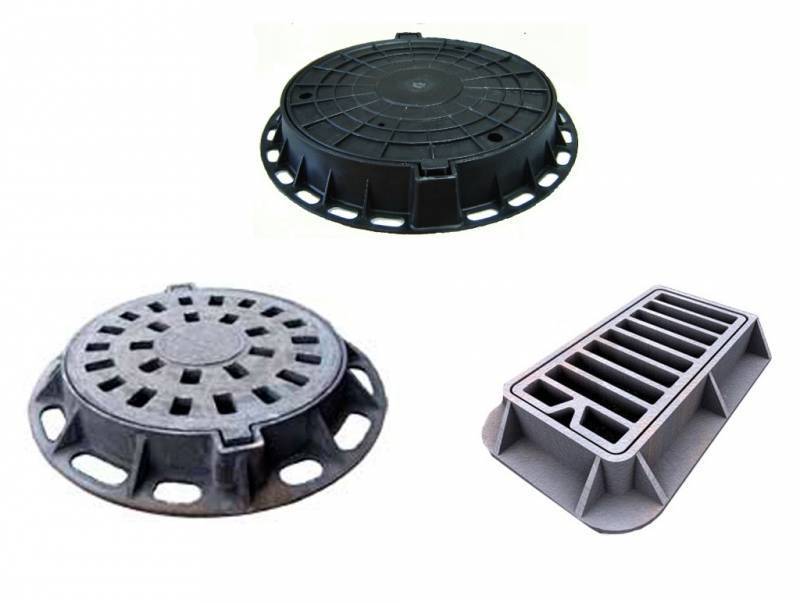

Виды канализационных люков

Специфические формы конструкций люков предотвращают попадание посторонних предметов, мусора внутрь водостоков. Производители канализационных люков предлагают основной вид изделий − круглые. Значительно реже изготавливаются квадратные и другие модели. Как правило, внешняя структура выпуклая, но бывает и плоской.

Круглые люки

Классический вариант подходит для большинства шахт с цилиндрическими горловинами. Основные преимущества круглых конструкций:

• устойчивость. При эксплуатации не провалится внутрь в любом положении, не даст большой люфт при закрывании;
• прочность. Благодаря равномерному распределению нагрузки по всей поверхности снижаются риски повреждения отдельных участков;
• компактность. Отсутствие острых углов облегчает транспортировку. Тяжелое изделие можно перекатывать к месту монтажа.

Отличаются функциональные круглые канализационные люки экономичностью. На такие модели тратится до 40% меньше сырья, чем на изделия аналогичных размеров другой формы.

Оригинальные формы

Квадратные и прямоугольные канализационные люки востребованы чаще именно для ливневых сооружений. Стандартные размеры сторон составляют 300-800 мм. Изделия малопригодны для установки в местах интенсивного движения транспорта.

Треугольную форму пытались повсеместно установить в американских городах. Идея состояла в удобстве указания направления дождевого потока. Но они не выдерживали контроля требований безопасности. Постепенно треугольные модели заменили на обычные.

Овальные и другие канализационные люки сложной формы обычно выпускают малыми партиями. Они не предназначены для массовых городских проектов. Такие штучные изделия заказывают для дизайнерских решений – они придают застраиваемой территории уникальный запоминающийся вид. На некоторые эксклюзивные изделия наносится декоративная маркировка, вызывающая интерес коллекционеров.

Функциональные детали

Выпуклая форма крышек предотвращает накопление дождевой воды, которая при замерзании разрушает конструкцию устройства. Ребристая поверхность улучшает сцепление шин автомобилей и подошв пешеходов.

Параметры канализационных люков бывают стандартного исполнения и специального. Последние отличаются дополнительными элементами, приспособлениями. Некоторые специфические конструкции имеют:

• встроенные устройства для крепежа, необходимые при подъеме крышек грузоподъемными машинами;
• углубления на поверхности для утяжеления всевозможными полимерными или бетонными наполнителями;
• запорные механизмы, которые предотвращают несанкционированные проникновения в колодцы, кражу люков.

В ливневой канализации применяются конструкции с двойными крышками. Верхняя более тяжелая защищает инженерную систему. Нижняя имеет затворные механизмы с надежной фиксацией. Увеличение веса необходимо для предотвращения самопроизвольного открывания канализационных люков на проезжей части.

Конструкция люков и материалы, из которых они изготавливаются

Чугунные

• Прочность (выдерживают такие изделия нагрузку 25 т),
• неподверженность коррозии – люки эксплуатируются на открытых пространствах в различных климатических условиях,
• большой вес,
• низкая стоимость чёрного металла.

Факторы, которые предопределили использование чугуна для производства крышек люков.

Преимущество чугунных люков состоит в том, что при их эксплуатации не возникают искры, которые могут быть основой вспышки или возгорания газа в колодце.

До последнего времени колодцы различных коммуникаций закрывались только чугунными люками. Сейчас, несмотря на большой вес, они стали объектом краж.

Это стало одной из причины создания этих предметов из других материалов.

Люки из полимерных материалов и резины

Вес таких изделий в пять раз меньше чугунных.

Они не предназначены для установки на проезжей части, но служат долго на других участках сетей.

Производители рассчитывают, что срок эксплуатации обеспечивается не менее 50 лет.

Резиновые люки окрашиваются в различные цвета.

Крышки из полимерно-композитных материалов

Особенность таких изделий в том, что они выдерживают нагрузки, не меньшие, чем чугунные, потому могут устанавливаться и на проезжей части, равно как и на тротуарах, газонах и пешеходных дорожках.

Важно, что они не являются генератором искры, которая может вызвать воспламенение газа при его утечке в колодце.

Добавки соответствующих химических веществ при производстве композитов исключают возможность вторичной переработки этих материалов. Изготавливаются в последнее время также люки с замками, что предотвращает кражи и крышек, и материалов и оборудования, находящихся в колодце.

Типы канализационных колодцев

1. Смотровой — используется для контроля состояния системы, а также очистки канализации. Устанавливается: в местах поворотов и ответвлений трубопровода; в случае изменения диаметра и уклона канализационных труб; на прямых участках.
2. Фильтрационные — для очистки сточных вод.
3. Поворотные — устанавливаются в местах поворотов труб, что позволяет избежать засоров.
4. Перепадные — устанавливаются при больших перепадах уровня между трубами.
5. Накопительные— герметичные емкости для накопления сточных вод. Очищаются с помощью насоса или ассенизаторская машины.

Главное предназначение канализационных люков — это предотвращение травматизма, несчастных случаев и попадания мусора внутрь. Также, при необходимости, служат для свободного доступа к подземным коммуникациям, с целью контроля или ремонта.

В целях безопасности, канализационный колодец обязательно должен закрываться. Формы люков выпускаются квадратные, овальные, прямоугольные, выпуклые, плоские. Вогнутых не бывает. Чаще всего встречаются круглые. При любом положении, круглая крышка не провалится внутрь. Также немаловажным есть удобство транспортировки — можно перекатить.

В некоторых американских городах встречаются треугольные люки, указывающие направление воды в канализации. Но из-за недостаточной их безопасности, постепенно заменяются на обычные.

Канализационные люки, как правило, имеют большой вес, от 50 кг и выше. Это необходимо для предотвращения самооткрытия люка на проезжей части. Все люки, без исключения, имеют ребристую поверхность, для большего сцепления с поверхностью подошв обуви и шин автомобилей.

Иногда встречается очень интересная декоративная маркировка люков. Что вызывает повышенный интерес коллекционеров со всего мира.

Для изготовления люков используют различные материалы, но классический вариант — это чугун.

Люки. Дождеприемники. Трапы. Ковера. Воронки

• Сортировать по по популярности цене ↑ цене ↓
• Товаров на странице 30 60 90

Чугунные канализационные люки необходимы в любой трубопроводной системе  чтобы избежать попадания в канализацию посторонних предметов, а также обеспечению безопасности пешеходов. Круглые канализационные люки должны обладать высокой стойкостью к воздействию различных нагрузок, высоких и низких температур.

Канализационные люки из чугуна – это изделия с большим весом, снабженные специальным крепежом. Сами по себе они надежны и прочны. Высокая прочность достигается посредством использования  чугуна, пластика или композитных материалов.

Почему стоит купить дождеприемники для ливневой канализации

Для того чтобы избавится от накопления ливневой воды на участке, возможному затоплению подвала и разрушению фундамента нужно купить дождеприемники для ливневой канализации и установить их.

Излишки воды с поверхности стекают в в специальный чугунный дождеприемник или пластиковый дождеприемник не застаиваясь и не образуя луж. Пластиковый дождеприёмник прост в монтаже и обслуживании и обеспечивает оперативный отвод лишней воды с поверхности.

После установки дождеприемника вся лишняя вода поступает в специальную ёмкость, а оттуда в коллектор.

Водосточная чугунная воронка представляет собой простое и эффективное решение, которое успешно применяется в системах водоотведения. Простое и надежное в монтаже и ремонте решение, которое пользуется популярностью при сборке систем для отвода воды.

Чугунный газовый ковер представляет собой цилиндрический защитный купол с крышкой и производится в различных вариантах и размерах.

Почему нужно купить у нас

В каталоге компании «Проконсим» вы можете выбрать и купить чугунные канализационные люки и получить дополнительные консультации по установке и эксплуатации.

Если вам необходим профессиональный совет, наши менеджеры помогут вам выбрать и купить все необходимое для монтажа канализации и другое оборудование исходя из существующих задач и ваших возможностей.

Цену на все канализационные фитинги можно уточнить в прайс-листе.

Мы осуществляем доставку полимерных канализационных люков  во все регионы России и страны СНГ.  15 филиалов компании оперативно комплектуют и доставляют со своих складских комплексов различную трубопроводную продукцию. Выберите наиболее близкий для вас филиал.

Выбор и монтаж люков

Различные сети прокладываются на приусадебных участках. Определяет выбор люка для колодца в этом случае цена. В таких местах не бывает интенсивного движения машин, потому разумно устанавливать лёгкие люки с максимальной допустимой нагрузкой до 3 т.

Стоимость изделия из чугуна 2,5 – 4 тысячи рублей, полимера – порядка 1 тысячи рублей.

Основное усилие при монтаже в соответствии с особенностями конструкции требуется приложить к опорному кольцу. Люк легко укладывается в проём лаза так, что направляющие выступы попадают в пазы опорного кольца, в котором предусмотрены технологические отверстия для качественного и надёжного бетонирования.

Крышка должна быть установлена так, чтобы она препятствовала попаданию воды в колодец при таянии снега, поливе территории, во время дождя и снега. Для достижения этой цели предусматривается, что верхняя плоскость крышки возвышается над поверхностью газона. На е или в месте въезда авто нужно предусматривать уклон земли от колодца для стока воды.

При обновлении полотна дороги, поднятии уровня грунта, необходимо проследить и не допустить того, чтобы колодец уровень крышки колодца оказался ниже отметки окружающей земли.

Обзор конструкции канализационного люка

Конструкция люка простая, функциональная и не меняется десятилетиями. Новшества последнего времени касаются разработки и установки замков разных типов.

Основные детали

Крышки делают преимущественно:

• круглыми: даже неправильно установленные не провалятся в смотровую шахту;
• с ребристой поверхностью: улучшается сцепление с обувью пешеходов, колесами автомобилей;
• плоскими или выпуклыми, чтобы не собиралась вода.

Многие современные крышки, чтобы облегчить открывание, снабжаются отверстием, через которое их можно поддеть крюком. Дыры делают только в канализации, водопровода, дренажных, ливневых — через них внутрь попадает вода.

С замком или без замка

Замки нужны на чугунных люках по нескольким причинам:

1. Для защиты от стороннего проникновения в колодцы, открывающие доступ к ценному оборудованию.
2. Если на крышке есть замок, ее невозможно неправильно установить. Перекосы при неплотном прилегании могут стать причиной аварии на дороге.
3. Защищают от краж с целью сдать на металлолом.

Чугунный канализационный люк с замком.

Запорные устройства бывают нескольких вариантов:

1. Флажковое соединение, установленное между крышкой и ободом. Замок с секретом.
2. Резьбовые. Крышка вворачивается в корпус и может застрять, поэтому данный вариант ненадежный.
3. Болт с секретом, соединяющий обе детали.
4. Распорный механизм на крышке, блокирующий изделие при закрывании.
5. Краб с 2-6 лучами на люке для блокирования входа.

Доступ к смотровому колодцу с коммуникациями связи и электричества перекрывается 2 крышками: защитной и запорной. Последняя располагается в стволе шахты, сделана из стали, оборудована замком, чтобы к кабелям не проникли посторонние.

Тяжелые изделия оборудуются простыми замками в виде выступов, входящих в пазы горловины. Открываются специальными зацепами. Флажковые, болтовые или распорные замки дорогие, устанавливаются на колодцах сетей связи и электроснабжения, требующих повышенной защиты.

Канализационный люк с запорным устройством.

Технические характеристики

Маркировка	В – для магистралей проложенного водяного трубопровода. Г, ПГ – элементы для защиты пожарного гидранта. К – для обустройства канализации. Д – для дождевой и дренажной канализации. ТС – предназначается для тепловых сетей. ГТС, МТС, Т – при прокладке телефонных линий. МГ – защита газопроводных магистралей
Размеры	Ограничения отсутствуют. Габариты могут различаться, исходя от сферы применения. Однако есть ограничения по минимальному и максимальному диаметру от 300 до 800 мм
Вес	Легкие малогабаритные – 45 кг. Легкие – 60 кг. Средние – 95 кг. Тяжелые – 120 кг. Тяжелый магистральный – 140 кг. Сверхтяжелые – 155 кг
Нагрузка	При массе 45 кг нагрузка до 15 кН. Равняется до 1,5 тонны. При массе 60 кг – до 15 кН. До 1,5 тонны. При массе 95 кг нагрузка до 125 кН. До 12,5 тонны. При весе 120 кг выдерживает до 250 кН. При 140 кг выдерживает до 400 кН. При весе 155 кг выдерживает до 600 кН.

Композитные и полимерно-композитные люки

Композитные люки. Изготавливаются из стекловолокна, полиэфирных смол, порошкообразного наполнителя. Имеют небольшой вес, выдерживают не меньше 40 тонн. Также имеют длительный срок эксплуатации. Устойчивы к перепадам температур, не теряют цвет. Стоимость ниже чугунных люков, но дороже пластиковых.

Полимерно-композитные люки (полимерно-песчаные). Изготавливаются методом горячего прессования из пластиковых бутылок и песка. Такие люки имеют ряд преимуществ, а именно:

• долговечность;
• срок эксплуатации более 20 лет;
• маленький вес, в 2 раза меньше чугунного;
• как и предыдущие, устойчивы к перепадам температур;
• сохраняют все эксплуатационные характеристики от -60 до +60 градусов;
• нет опасности возникновения искры;
• широкий диапазон цветовой гаммы;
• повышенная шумоизоляция;
• не подвержены коррозии;
• устойчивы к воздействию нефтепродуктов, различных кислот;
• имеют самую низкую цену.

Но, при явных положительных качествах, имеют и некоторые недостатки. Не выдерживают большие нагрузки и на 70% состоят из песка. Рекомендуется устанавливать полимерно-песчаные люки в пешеходных зонах и парках. Если люк установлен в местах, подверженных снежным заносам, нужно использовать армированный тип, для облегчения поиска с металлоискателем.

Различают 3 типа полимерно-песчаных люков:

1. Тип Л (легкий). Максимальная нагрузка 6 тонн. Устанавливаются в парках, пешеходных зонах, на приусадебной территории.
2. Тип С (средний). Выдерживают нагрузки в 12 тонн. Монтируются на автостоянках, проезжей части улицы.
3. Тип Т (тяжелый). Допустимая нагрузка 25 тонн. Это позволяет устанавливать такие люки на всех инженерных коммуникациях и городских дорогах. Не подходит для монтажа на магистралях.

Область применения и безопасность

подземных коммуникаций

Канализационные люки различаются по конструкции, типу проходящих под ними коммуникаций (сточная, ливневая, кабельная, трубопроводная канализация) и материалу изготовления.

Область применения канализационных люков обозначается маркировкой. Самые известные — В, ГВ (городской водопровод), ПГ (пожарный гидрант), К (канализация), Т (телефонная сеть) и т. д.

Также часто встречается схематическое обозначение. Молния — электротехническая сеть, телефон — соответственно, сеть телефонная.

Большинство люков имеют отверстие для открывания с помощью крюка. Если такого отверстия нет, то сверху на крышку приваривается ручка, которую после открытия срезают.

Отверстия допускаются в канализационных, водопроводных, ливневых люках. Люки электрических сетей, телефонной связи выпускаются без отверстий.

Из-за частых краж, канализационные люки часто заливаются бетонным раствором или закрываются дополнительно пластиковыми крышками, устанавливаются замки, в основном на телефонных коммуникациях. В последнее время, современные люки выпускаются с петлями наподобие дверных. Их открыть практически невозможно.

Канализации кабельных коммуникаций имеют сразу две крышки — защитная и запорная, которая имеет замок и находится под защитной.

Канализационные системы выполняют все необходимые функции для поддержания комфортной жизни. Но одного контроля и ремонта недостаточно. Открытые люки несут в себе большую опасность. Они становятся причиной аварий и даже смертей. Поэтому при обнаружении открытого люка необходимо установить ограждение, а место обозначить флажками. Если такой возможности нет, то можно ограничиться высокой палкой вставленной в люк.

Самыми опасными считаются ливневые и водопроводные канализации. Они очень глубокие (6 метров) и, как правило, с торчащей арматурой внутри.

Согласно статистике, самый высокий процент травматизма встречается среди детей

Очень важно объяснить ребенку насколько опасны игры возле и на канализационных люках

Если возникает необходимость спуска рабочих в колодец, необходимо соблюсти все меры безопасности. Во-первых, с помощью лампы нужно проверить колодец на наличие газа. Если есть сероводород или метан, то свет от лампы уменьшится. Пары бензина меняют цвет на синий. Угольная кислота свет гасит. Все легкие газы удаляют с помощью проветривания. Удаление тяжелых газов требует использования специального оборудования.

При спуске в колодец, рабочий должен иметь все необходимое снаряжение. Запрещается курить возле открытой канализации и зажигать огонь. Работать разрешается только в маске и не более 10 минут без перерыва.
