Короб пластиковый для кабеля и проводки: как выбрать размер и тип короба для монтажа проводки

Жесткие корпусные

Корпусный кабель канал представляет собой прямой короб из металла или пластика.

Производятся следующие виды жестких кабель каналов для электропроводки:

  • короб с отверстиями в стенках и дне, без верхней крышки;
  • короб с глухими стенками и дном, без верхней крышки;
  • короб со съемной защелкивающейся крышкой и глухими стенками.

Металлические кабель каналы (без крышек) используются в монтаже скрытой внутри каркасных конструкций электропроводки: в подвесных потолках, внутренних перегородках, фальшполах.

Удобство таких коробов в простоте крепления: кабель канал прикручивается к несущим конструкциям саморезами, провода укладываются внутрь короба и фиксируются пластиковыми хомутами.

В коробах с профилированными щелями охлаждение проводов более равномерное, что положительно сказывается на электропроводимости.

Закрывающиеся короба предназначены для монтажа на поверхности стен и потолка. Производители электротехнической арматуры используют в производстве кабельных каналов для электропроводки самозатухающий пластик ПВХ (поливинилхлорид).

Чистый ПВХ очень гибкий, но различные минеральные добавки (гипс, мрамор) делают его твердым. Пластик отлично держит краску и не выцветает годами.

Цветные кабель каналы для электропроводки стоят практически столько же, сколько белые. Но появились технологии нанесения на пластик рисунков методом «фотопринт». Абстрактные рисунки стоят дороже, поскольку это «дизайнерские новинки».

Широкие кабель каналы могут иметь несколько внутренних стенок для отдельных линий.

Алюминиевые кабель каналы выглядят на стенах элегантно и дорого. Стоят такие итальянские и германские изыски не дешевле самых эксклюзивных «фотопринтов». У металлических коробов есть один плюс, которого лишены пластики – изоляция от электромагнитных помех и наводок.

Отдельный тип коробчатых кабель каналов – полый пластиковый плинтус. Короб под провода крепится к стене, а крышка (одновременно являющаяся декоративной деталью «плинтусом») фиксируется и закрывает стык пола и стены. Оформление плинтусов самое разнообразное, в том числе и «под дерево» (отливка имитирует рисунок древесины).

Короба комплектуются элементами соединения: переходами из широких кабель каналов в узкие, поворотами на 90о, тройниками, крестовинами, углами (внутренними и наружными), коробками.

Элементы снабжены крышками и соединяются с «длинномерами» так, что кажутся единым целым.

Кабель-каналы для электропроводки: информация, актуальная для потребителя

В состав кабель-канала входит корпус и крышка, соединяемые при помощи специальных замков-защелок. Количество замков может быть различным. У изделий с одним замком намного проще открывать и закрывать крышку, что значительно упрощает процесс контроля находящихся внутри проводов. Каналы с двумя замками позволяют более надежно соединить элементы системы между собой.

Изделия с двумя замками более надежные

Используемые при изготовлении ГОСТ кабель-каналы могут иметь внутренние перегородки либо изготавливаться без них. Первый тип позволяет одновременно в одном коробе разместить проводку и малоточный кабель, несмотря на то, что их не рекомендуется прокладывать совместно.

Короб для электропроводки может быть жестким и гибким. Степень жесткости во много определяет возможность выполнения монтажных работ в определенных условиях, например, при высоком риске механического повреждения или сложной геометрии основания. Гибкие короба востребованы при прокладке системы электроснабжения в помещении с неровными стенами, например, в бревенчатом доме.

Для гибких коробов нет непреодолимых преград

Жесткие изделия принято делить на глухие и с отверстиями. Первые могут быть парапетными или перфорированными. Вторые – напольными, парапетными, плинтусными.

Перфорированный жесткий короб

Глухие короба для кабеля представлены в виде:

  • Гофротрубы, то есть литых трубок, изготавливаемых из резины или мягкого пластика;
  • Цепей, траков. Такая конструкция полузакрытого типа состоит из большого количества одинаковых секций, допускающих изгиб изделия под произвольным углом.

При монтаже электропроводки используются изделия различного вида

В зависимости от конструктивных особенностей монтажных лотков производители предлагают:

  • Мини кабель-каналы с набольшими поперечными размерами, внутри которых могут находиться всего 1 – 2 провода;
  • Парапетные направляющие с Т-образным, фигурным, W-образным, Г-образным и универсальным профилем. По своим конструктивным особенностям они близки к мини кабель-каналам, но имеют большие поперечные размеры. Допускают использование нестандартных переходников с регулированием угла поворота в диапазоне 7 – 45 градусов. К ним удобно крепить розетки и выключатели;
  • Плинтусные конструкции, монтируемые в месте соединения пола и стен и имеющие специальные полости для прокладки проводов. Могут состоять из нескольких секций;
  • Гибкие каналы. Производители предлагают гофрированные и цепные изделия. Последние включают большое количество металлических или пластиковых элементов. Востребованы на промышленных предприятиях. Для производства гофрированных изделий используются негорючие пластмассы. Допускают монтаж под различным углом. Востребованы при прокладке закрытой и открытой проводки, а также при устройстве подвесных потолков;
  • Уплощенный напольный короб с характерной овальной крышкой. Востребованы, если необходимо подвести электропитание к оборудованию, установленному на столе посередине комнаты. Особая овальная формы не создает помех для передвигающихся людей. Представлены в широкой цветовой гамме;
  • Перфорированный канал, для изготовления которого может использоваться металл и пластик. Предназначены для группировки кабелей, монтируемых в электрощитке производственного помещения;
  • Угловая потолочная конструкция. Изделие характерной треугольной формы, монтируемой в месте соединения потолка и стен;
  • Проволочный лоток, для изготовления направляющих которого используется металлическая проволока. Используются на промышленных предприятиях;
  • Прозрачные каналы, предназначенные для размещения светодиодных лент. По своему конструктивному исполнению близки к угловым направляющим, но имеют расположенные под углом 45 градусов перегородки, используемые для крепления светодиода.

Для светодиодных лент выпускаются прозрачные короба

Статья по теме:

Что представляет собой электротехнический короб

Использование скрытой проводки в доме может вызывать немало неудобств при ремонте отдельных её участков или при необходимости полной замены кабельной трассы. Для этого придётся нарушать целостность стенового покрытия.

Провода, проложенные в коробах, можно менять или ремонтировать в любое удобное время

Новые технологии избавили хозяев помещения от такой «грязной» и дорогостоящей работы, предложив специальные изделия для прокладки открытой электрической проводки. Выделим их преимущества перед скрытым способом укладки кабелей:

  • лёгкий доступ к проводке в любом месте контура;
  • надёжная защита от механических повреждений и влаги;
  • безопасность.

Электротехнический короб производится в виде элементов квадратного или прямоугольного сечения и может иметь разную длину, ширину и объём. Дополнительно можно приобрести всю необходимую фурнитуру: угловые соединители, тройники, заглушки и т. д.

Наличие различных соединительных и декоративных элементов позволяет использовать кабель-каналы для прокладки сетей любой конфигурации

Электротехнический короб состоит из:

  • основания. В поперечном сечении оно напоминает букву «П», которая образуется дном и боковыми стенками. На нижней части есть отверстия для крепления изделия к поверхности. Если их недостаточно, можно просверлить свои в любом удобном месте. Для закрепления верхней части предусмотрены защёлки на стенках;
  • верхней части (крышки). Напоминает основание, но имеет меньшую высоту боковых стенок, в которых сделаны углубления под защёлки на ответной детали. Лицевая поверхность гладкая, однотонная или с узором. Фиксация в основание происходит до щелчка.

Как крепить кабель-канал на разных поверхностях

Приклеить кабель-канал можно на поверхности из гипсокартона, дерева, фанеры, ДСП, а также на стены, оклеенные обоями. Для этого используют любой клей, подходящий к материалу основания и пластику. Чаще всего используются жидкие гвозди. Преимущество такого способа – относительная простота и чистота процесса, недостаток – приклеенный профиль можно будет оторвать только вместе с куском покрытия. Как клеить кабель-канал:

  1. Нанесите клей на отрезок короба. Лучше, если он будет нанесен в виде зигзага с шагом в 1,5 ширины профиля.
  2. Приложите профиль к стене, чтобы на ней осталась часть клея, а затем отложите в сторону. Клей на стене должен загустеть.
  3. Вновь приложите пластиковый отрезок к стене и сильно прижмите до застывания клея. Многие дополняют клей гвоздями, забивая их в короб через 50–60 см. Но здесь нужно быть предельно осторожным – пластик может треснуть от вбивания гвоздя.
  4. Кабель можно укладывать в приклеенный канал только после полного высыхания клея.

На деревянное основание короб лучше всего прикрепить саморезами:

  1. Возьмите тонкое сверло по металлу (3 мм) и проделайте в дне короба отверстия под шурупы с шагом около 50 см. Если поверхность неровная, уменьшите шаг крепления до 30–40 см или даже меньше, чтобы между профилем и стеной не оставалось просветов. В узком коробе располагайте отверстия посредине, в широком – зигзагообразно.
  2. Приложите профиль к стене и зафиксируйте его, например, малярным скотчем.
  3. Закрепите короб саморезами, ввинчивая их через проделанные отверстия. Это удобно делать шуруповертом с удлиненной битой.

Если у вас стена (потолок) из кирпича, бетона или камня, придется крепить кабель-канал на дюбеля:

  1. Просверлите в коробе крепежные отверстия, как под саморезы.
  2. Приложите его к стене и через отверстия отметьте карандашом места креплений. Уберите короб.
  3. Пробурите в стене отверстия под дюбели. Стандартная рекомендация – дюбели 6 × 40, для сверления отверстий под них подойдет 6-миллиметровый бур.
  4. Забейте дюбели.
  5. Вновь приложите профиль и прикрутите его к стене с помощью шуруповерта или отвертки.

Поскольку монтаж на дюбели довольно хлопотный, возникает соблазн сократить процесс, и пробурить отверстие под дюбель сразу сквозь приложенный профиль. Этого делать не стоит – пластик может треснуть или сместиться при работе перфоратора. Далее рассмотрим еще несколько нюансов монтажа коробов.

Как рассчитать кабель-канал?

Сколько короба нужно и какое сечение выбрать? Это зависит от размещения и количества проводов. Для точного расчета следует сначала начертить схему проводки, затем определить тип каждого кабель-канала и длину отдельных его отрезков. После этого уже можно подсчитать, сколько нужно профиля каждого сечения. Также по готовой схеме легко посчитать фурнитуру, которая понадобится для соединения каналов, – заглушки, внешние, внутренние и плоские углы, накладки, отводы, рамки ввода в стену.

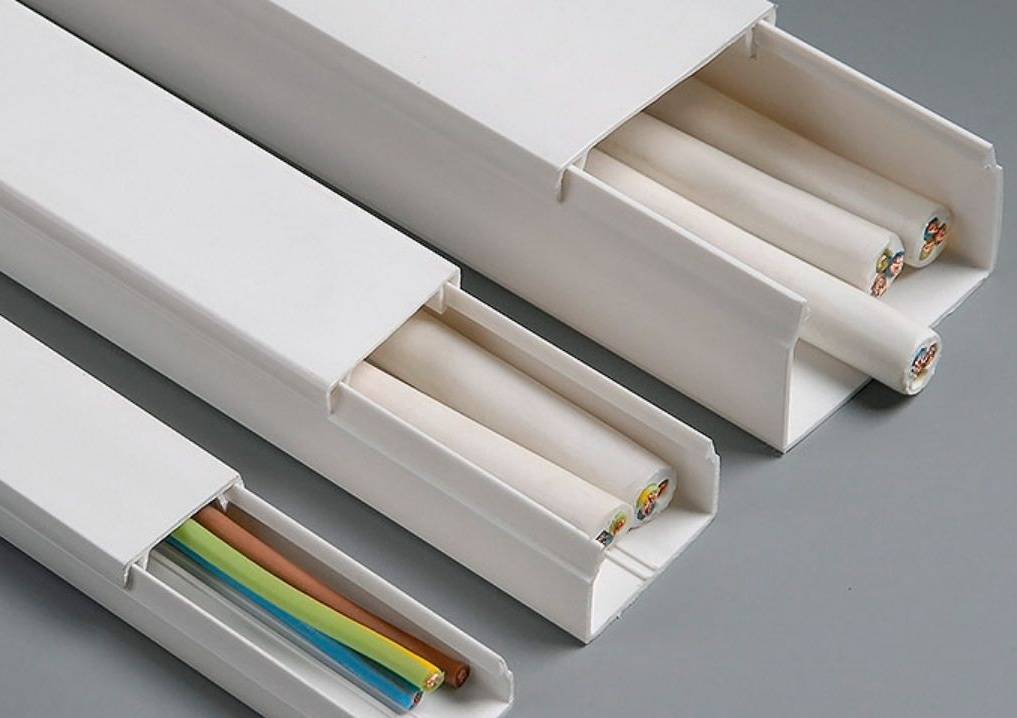

Сечение канала рассчитывают, исходя из количества и сечения проводов, которые будут в него уложены

При этом важно учесть следующее:

  • Если вы прокладываете всего один кабель (например, для интернета) и уверены, что не будете добавлять к нему другие провода, нет смысла брать широкий профиль. Он будет стоить дороже и не оправдает свою цену.
  • Каким бы ни было суммарное сечение кабелей, короб нужно брать с запасом ширины около 10 %. Если же есть вероятность, что к существующим проводам в дальнейшем могут добавиться новые, сразу берите канал с запасом на 2–3 кабеля.
  • При многослойном заполнении профиля запас нужен куда больше. Так, согласно ПУЭ, сумма сечений всех проводов в лотке должна составлять не более 40 % сечения самого лотка. Это касается коробов с крышкой. В случае использования глухих лотков максимальное заполнение ограничивается еще сильнее – до 30 %.

Рассчитать сечение канала можно самостоятельно. А самые популярные решения приведены в таблице.

Размеры

Пластиковые кабель-каналы прямоугольного сечения производятся в широком размерном диапазоне. С одной стороны, это позволяет подобрать оптимальный профиль для каждого отдельного случая. С другой стороны, такое разнообразие усложняет выбор изделий и комплектующих к ним, особенно, если нужно делать разветвления и отводы.

Предлагаем таблицу стандартных сечений пластиковых мини-каналов и магистральных коробов с указанием количества изделий в упаковке. Заметьте, что стандартная длина отрезка – 2 м. Большая сторона в сечении всегда является шириной, а меньшая – высотой (то есть, профиль делают максимально «плоским»).

Сечение, ммОбщая длина короба в упаковке, мКоличество 2-метровых отрезков в упаковке, шт.
12 × 12200100
15 × 10200100
16 × 1614070
20 × 1016080
25 × 168442
25 × 256030
30 × 1010050
40 × 164824
40 × 253216
40 × 402412
60 × 404020
60 × 602412
80 × 403015
80 × 602412
100 × 402412
100 × 60189

Некоторые производители предлагают свою номенклатуру сечений, и у них можно найти нестандартные профили, например, 80 × 45 или 10 × 40 мм.

У напольных коробов форма еще более плоская. Их производят со следующими сечениями:

  • 160 × 65 мм;
  • 50 × 12 мм;
  • 92 × 20 мм;
  • 75 × 17 мм.

Электротехнические плинтуса у разных производителей маркируются по-разному. Их размер может определяться шириной крышки или же шириной и высотой основания. По ширине крышки самыми популярными являются профили 50 и 70 мм, по высоте и ширине основания – изделия 50 × 50 или 100 × 100 мм. Угловые модели чаще всего встречаются с размерами основания 40 × 40 мм.

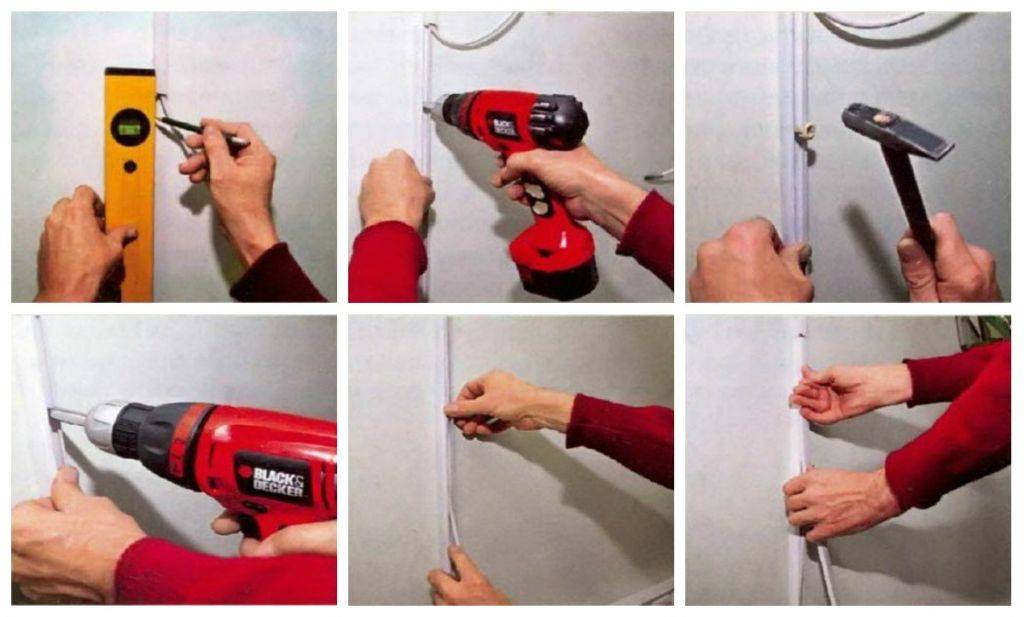

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

  • В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
  • Затем кабель канал прикладывается к стене по размеченной ранее линии;
  • При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
  • Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
  • После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

  • На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
  • Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
  • Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Как открыть кабель-канал

Одно из главных преимущества пластиковых коробов – возможность открывать их для обслуживания и замены проводки. Поэтому приклеивать крышку или прятать короб под гипсокартон нецелесообразно. Бывает, что еще в процессе монтажа возникает необходимость открыть короб. Как это сделать?

У качественного кабель-канала проблем с открыванием крышки нет. Ее можно много раз открывать и закрывать руками, без дополнительных приспособлений. Единственное, если крышку сложно поддеть ногтями, можно взять пластиковый или деревянный подручный инструмент. Металлическим лезвием, гвоздем, отверткой пользоваться не стоит – есть риск безвозвратно повредить пластиковый короб, порезать, поцарапать его поверхность и даже сломать замок. Если крышка держится в коробе слишком плотно, придется повозиться дольше.

Сложнее, когда крышка приклеена к коробу герметиком. В этом случае надо найти места проклейки и очень аккуратно, тонким лезвием прорезать клеевой состав по стыку крышки и короба. Полностью вы клей не разрежете, так как он «прячется» в изгибах замка. Но он будет держаться уже немного слабее.

В крайнем случае, можно прижать край короба под крышкой чем-то твердым и металлическим, чтобы между коробом и крышкой возник зазор. Короб после этого так и останется примятым, поэтому выбирайте для начала демонтажа место, которое не будет слишком бросаться в глаза.

Но, конечно, лучше, чтобы короб был качественным и правильно смонтированным – тогда и открываться он будет легко. Вы уже знаете, как его рассчитывать и устанавливать. А если осталось лишь выбрать хороший кабель-канал, смотрите наш каталог. В нем всегда есть качественные пластиковые профили разных цветов и сечений.

Преимущества использования кабель каналов

Использование пластиковых электромонтажных лотков имеет свои достоинства и недостатки.

Достоинства:

  • минимальный вес;
  • самая низкая цена, по сравнению с металлическими или деревянными изделиями;
  • не подвергаются коррозии, устойчивые к воздействию грибков, бактерий и грызунов;
  • можно использовать в помещениях с повышенной влажностью, резкими перепадами температур;
  • лёгкий монтаж и демонтаж;
  • простота в уходе;
  • пожаробезопасны;
  • являются дополнительным электроизолятором для проводки;
  • выпускаются в различной цветовой гамме.

Недостатки:

  • более хрупкие, по сравнению с металлическими или деревянными изделиями;
  • имеют менее презентабельный вид;
  • имеют меньший срок эксплуатации.
