Летний душ из поликарбоната: пошаговый инструктаж по конструированию

Монтаж душа

Процесс монтажа состоит из таких операций:

• создание фундамента (заливной, кирпичный, свайный, столбчатый);
• сооружение каркаса кабинки, раздевалки;
• обустройство пола;
• установка бака для воды;
• монтаж системы подачи воды в бак;
• устройство системы водоотлива;
• крепеж поликарбонатных панелей к каркасу;
• изготовление и установка дверей;
• изготовление и установка порога;
• монтаж светильников;
• обустройство мест для размещения банных принадлежностей.

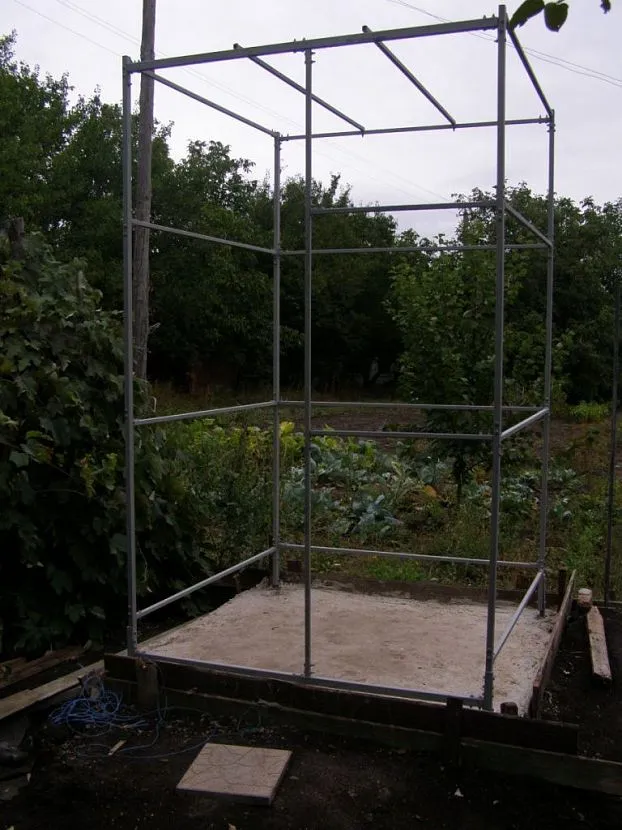

Установка каркаса

Каркас представляет собой жесткую конструкцию, предназначенную для обшивки листами. Материалом для сооружения каркаса душевой кабинки и раздевалки служит дерево или металл.

Лучше всего использовать металл для каркаса летнего душа из поликарбоната

У металлических конструкций прочность более высокая и срок службы продолжительнее, хотя при работе с ними требуется применение сварочных работ, да и стоимость их выше.

Работать с деревом значительно проще, но такие конструкции недолговечны – для защиты от влаги им необходима пропитка специальными составами, а в дальнейшем проведение периодического обслуживания.

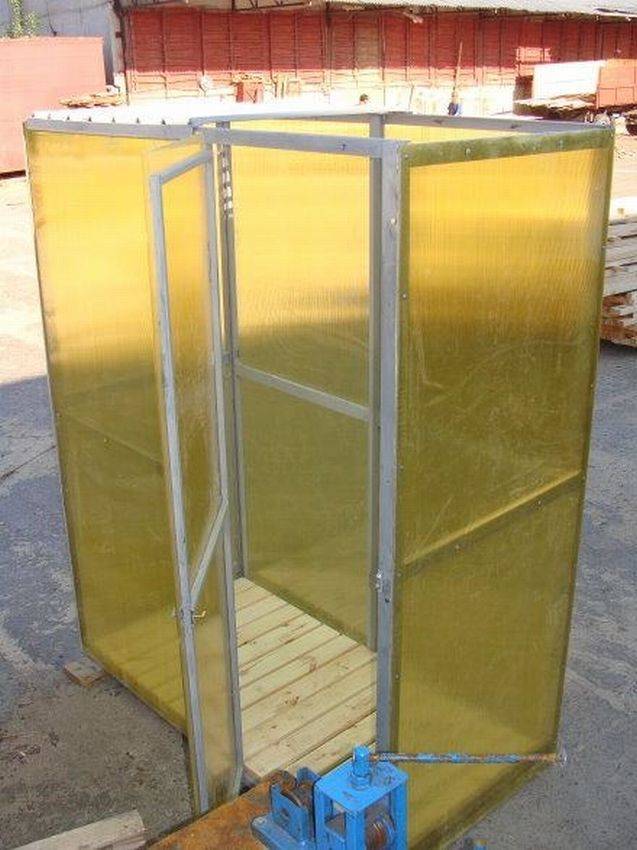

Крепеж полимерных панелей

Предварительно разрезанные по размерам поликарбонатные листы поочередно приставляются в нужное место каркаса, после чего в определенных местах дрелью или фрезой сверлятся отверстия под термошайбы. Специальными саморезами крепится лист и шайба, на которую затем устанавливается декоративная заглушка.

Это важно: как правильно выбирать и крепить термошайбы для поликарбоната. Установка панелей поликарбоната ведется с наружной стороны каркаса, поэтому с внутренней стороны крепежа не видно

Установка панелей поликарбоната ведется с наружной стороны каркаса, поэтому с внутренней стороны крепежа не видно.

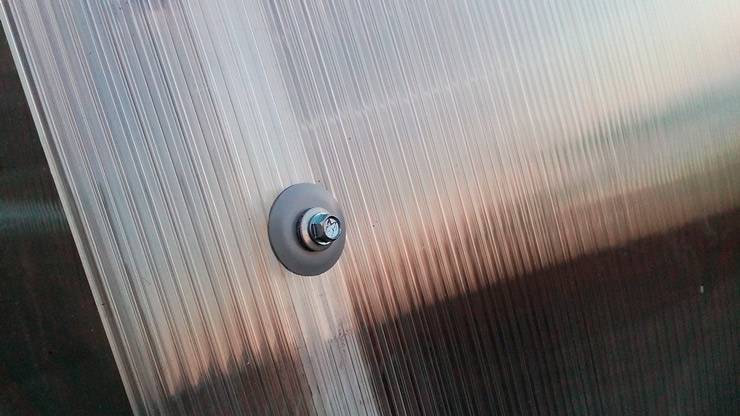

Чаще всего используют саморезы и специальные шайбы для крепления листов поликарбоната на каркас летнего душа

Места стыка листов с обнаженными сотами необходимо герметизировать силиконовым уплотнителем или так называемыми доборными планками. Открытые ячейки закрываются торцовым профилем.

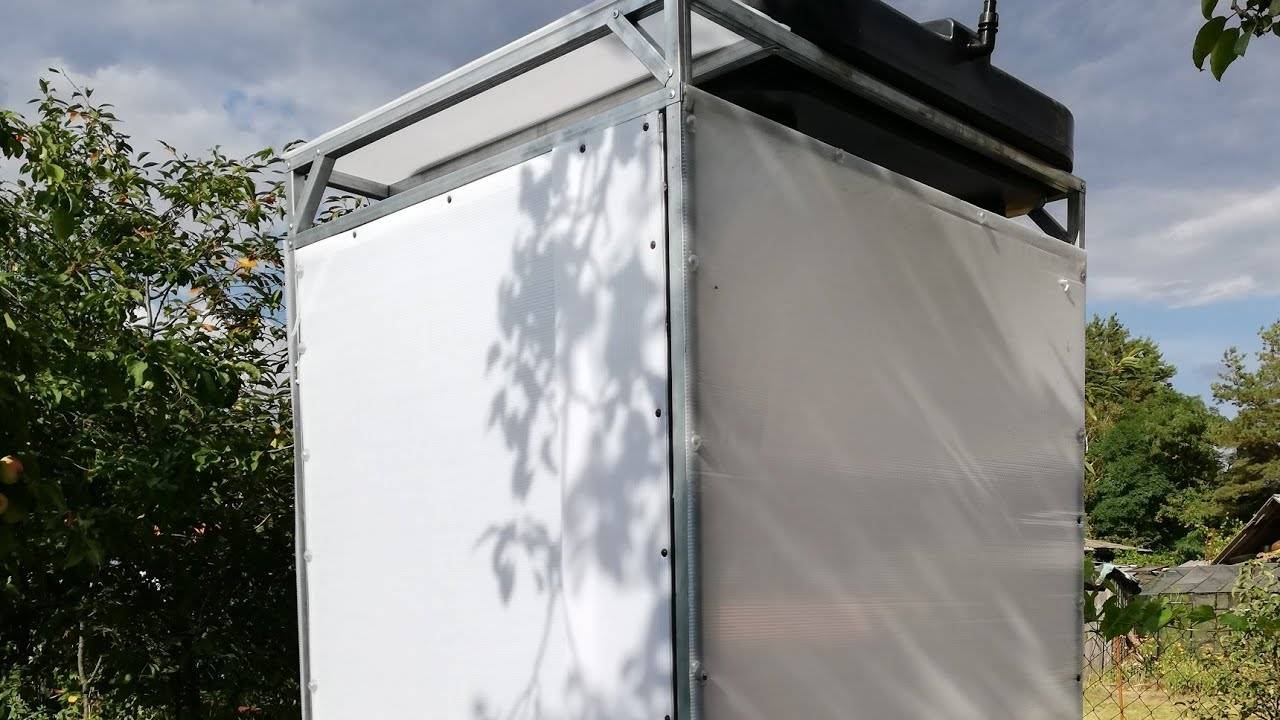

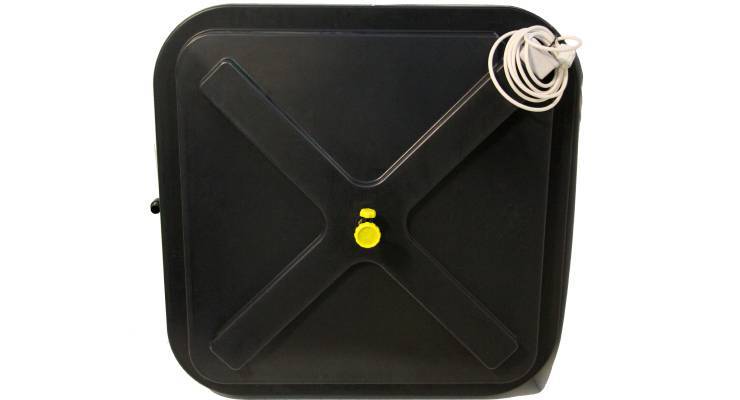

Монтаж бака для воды

С помощью крепежной фурнитуры бак для воды монтируется на специальные опорные места крыши душевой кабинки.

Быстрота нагревания воды в баке зависит от:

1. Материала. Пластиковый бак не ржавеет, легок, дешев, безопасен в работе с электроприборами, но не выдерживает удары и низкие температуры. Металлический – более долговечен, но подвержен коррозии.
2. Объема, который подбирается из расчета 40 л на человека, но не более 200 л, что вынуждает делать каркас более прочным.
3. Формы. Предпочтителен плоский параллелепипед, т. к. у него наибольшая площадь нагрева солнцем.
4. Способа подогрева.

При использовании бака объемом 200л+ для летнего душа, нужно будет укрепить каркас

Но для нагрева эффективней размещение в полости бака электрического подогревателя, что требует установки насоса, регулятора уровня и температуры воды.

Ввод в эксплуатацию

На финишном этапе осуществляются:

1. Установка металлического или пластикового поддона в кабинку для повышения комфортности принятия водных процедур, а также возможно применение гладко оструганных досок.
2. Утепление герметичного душа с внутренней стороны влагостойкой теплоизоляцией типа пенополистирол.
3. Сооружение раздевалки, если таковая ранее не планировалась.
4. Установка ступенек.
5. Монтаж дверей в проемы душевой кабинки и раздевалки.

А теперь, когда все работы завершены, добро пожаловать освежиться!

Полезные публикации:

Инструкция по созданию и сборке арочного навеса из поликарбоната своими руками

Возведение козырька над крыльцом из поликарбоната своими руками

Долговечный гараж из поликарбоната: особенности и разновидности, установка своими руками

Легкий и прочный навес из поликарбоната для мангала своими руками

Как сделать автоматическую форточку для теплицы из поликарбоната своими руками

Основы работы с соединительным профилем для конструкций из поликарбоната

Технология сооружения летнего душа из поликарбоната

После определения места установки душа садового из поликарбоната и выбора необходимых размеров надо заняться сооружением фундамента и канализационной системы.

1. Для этого на площадке наносят разметку под габариты душа, на которой выкапывают котлован глубиною 30 см.
2. По углам вбивают профильные трубы, чтобы они выступали над поверхностью грунта на 10-20 см.
3. В него засыпают песок слоем15 см, его выравнивают и трамбуют.
4. Укладывают пластиковую трубу с отводом, который своим концом будет торчать вверх прямо посередине или с любого края площадки.
5. Засыпают щебень толщиною 15 см.
6. Устанавливают опалубку по периметру котлована из досок.
7. Заливают бетонный раствор с уклоном в сторону установленного слива. Отверстие установленного отвода обязательно закрывают, например, тряпкой.
8. Через два дня опалубку снимают.

Плитный фундамент под летний душ Источник blog-potolok.ru Канализационную трубу впоследствии можно соединить с канализационной системой дома. Как уже говорилось выше, есть вариант формирования слива в сточную яму. Тогда заливают не плитный фундамент, а ленточный (мелкозаглубленный). А между элементами фундамента выкапывают яму глубиною не меньше 1 м, которую засыпают щебнем. Поверх фундамента укладывают деревянную решетку, она будет выполнять функции пола душа.

Сборка каркаса

Как было сказано выше, каркас можно изготовить из профильной трубы или деревянных реек. Так как в сооружении фундамента нами уже используются профильные трубы, то и сама каркасная конструкция будет металлической. Для этого к трубам, установленным по периметру, фундамента крепятся те же трубы того же сечения. Способ крепления – электросварка.

Затем собирают нижнюю и верхнюю обвязку. По сути, это горизонтально расположенные элементы, соединяющие собой установленные стойки

Обратите внимание, что ширина поликарбонатного листа стандартная – 2,1 м. И ее достаточно, чтобы закрыть стенку летнего душа. Если сооружение возводится большим, то листы поликарбоната надо стыковать на одном элементе каркаса

Если сооружение возводится большим, то листы поликарбоната надо стыковать на одном элементе каркаса.

Каркас душа из поликарбоната Источник landshaftdesign.org

Не забываем, что в душевой постройке необходимо учесть входную дверь. Ее придется формировать установленной вертикальной трубой, которую монтируют между элементом верхней и нижней обвязки. Ширина дверного проема – минимум 0,7 м.

Есть еще один момент, который надо учесть в процессе выбора конструкции летнего душа. Будет ли строение с крышей или без нее. Первый вариант затратный, но он дает возможность содержать постройку в чистоте от падающих сверху листьев, пыли и прочего мелкого мусора. Конструкция крыши может быть любой: одно-, двускатной, арочной.

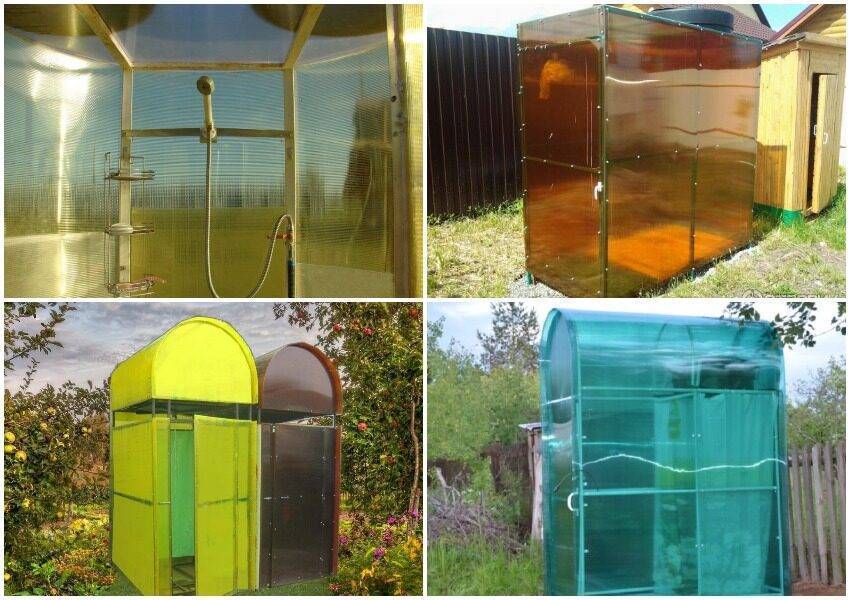

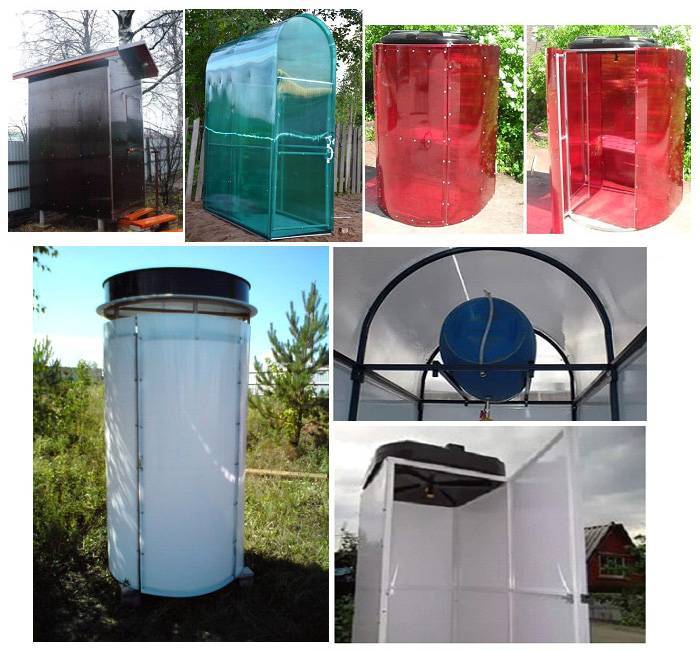

Особенности душевых кабин из поликарбоната

Дачный душ из поликарбоната, особенности:

Простая сборка кабинки

Поликарбонат легкий, поэтому собрать кабину быстро сможет любой дачник, и не придется просить помощи у посторонних. Пластины из поликарбоната довольно гибкие, поэтому при монтаже можно не бояться их повредить. Материал не боится сильного ветра и осадков

Прекрасная шумоизоляция, что важно, особенно для семей с детьми. Приобретение специальных приспособлений для монтажа душа из поликарбоната не требуется. Этот материал не воспламеняется и может выдержать до +120 °

Солнечные лучи равномерным образом рассеиваются на поверхности, не скапливаясь в конкретной области, что обеспечивает безопасность эксплуатации кабинок из такого материала летом. Материал не только легко справляется с высокими температурами, но и с низкими. Долгий срок службы

Этот материал не воспламеняется и может выдержать до +120 °. Солнечные лучи равномерным образом рассеиваются на поверхности, не скапливаясь в конкретной области, что обеспечивает безопасность эксплуатации кабинок из такого материала летом. Материал не только легко справляется с высокими температурами, но и с низкими. Долгий срок службы.

Месторасположение душа на садовом участке

Идеальным месторасположением душа будет открытая площадь, чтобы максимально использовать тепло солнца для нагрева воды. Как вариант, можно установить кабинку вдали от сооружений, а также там, где нет растений, чтобы не падала тень. Если подобной возможности нет, придется греть воду иначе. К примеру, на печке, встроенным в бачок бойлером, с помощью применения паяльной лампы.

Важнейшим фактором считается ровность участка и расположение места сбрасывания мыльной жидкости. Отлично если за стенкой кабины начинается пусть даже небольшой уклон. В такой ситуации можно просто создать желоб для стока, на конце которого вырыта ямка, играющая роль септика. А если приложить усилия, то можно сделать более высококачественный септик из кирпичной кладки или металлического бака.

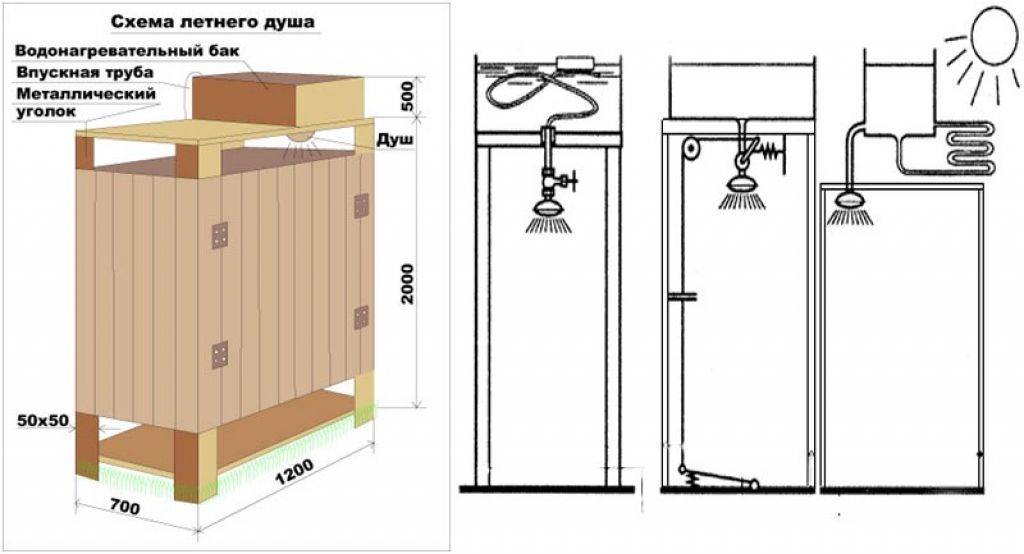

Проекты душевых кабин

Сейчас нетрудно найти проект душа во всемирной паутине. Однако стоит изучить основы разработки проекта. Душ садовый состоит из водяного бачка, кабины и поддона. Все остальные дополнительные новшества, такие как раздевалка или система нагрева жидкости, считаются необязательными.

Поскольку в примере, изготавливается душ из поликарбоната, наилучшим материалом для каркасной части станут трубы из металла дм 40-60 мм. В плане потребуется предусмотреть горизонтального типа перемычки между угловыми стойками, а также опорные конструкции для водяного бачка или бочки.

Когда ваш план будет завершен, нужно просчитать требуемое кол-во материалов. Для этого нанесите на свой чертеж размеры. Они, естественно, могут быть любыми, но исходя из жизненного опыта, лучше придерживаться данных параметров:

• Высота оборудования 2,5 м;
• Ширина 1 м на 1 м;
• Ширина раздевалки 0,8 на 1 м;
• Высоту угловых стоек рассчитайте по формуле «высота душа + 0,5 м»;
• Ширину опор для бачка и поддона рассчитайте исходя из их конструкционных особенностей.

После нанесения размеров, возьмите калькулятор, посчитайте нужное кол-во труб для постройки каркаса душа. Помимо определения нужного количества труб, чертеж дарит возможность посчитать количество нужных для установки каркасной части фитингов. Это специальные детали, посредством которых можно собрать каркасную часть душевой кабины, не применяя сварку. Когда проект готов и все нужные материалы приобретены, можно переходить непосредственно к созданию летнего душа.

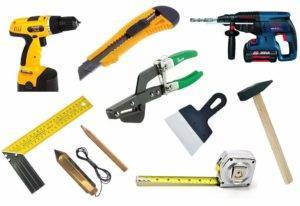

Необходимые для работы материалы, инструменты

Итак, для создания душа требуется:

• трубопрофиль (минимум 50х50 мм) или уголки (45х45 мм) для каркасной части;
• листки с размерными хар-ками — 210х120 мм и толщиной – 8-15 мм;
• метизы или самонарезающие шурупы для крепления, ленточки, уголки. На летнюю конструкцию, поликарбонат для душа крепится в нескольких точках;
• бак. Его можно изготовить из пластика или даже металла. Для семейства из нескольких человек хватит объема в 1 куб. м;
• транспортная тара, трубы дм от 50 мм для отвода жидкости, если вы собираетесь подключиться к септику;
• лейка или смеситель, трубы. Лучше подбирать гофрированные изделия с дм 1/2 или ¾ дюйма;
• ножовка;
• сварочный агрегат для металлической каркасной части. Можно купить готовый;
• сантиметр, нож строительного типа;
• дрель;
• грунт, красящее вещество для каркаса, кисточка для нанесения;
• лопата.

10 идей – из чего сделать летний душ на даче

Душ – одна из важных построек на даче. В первую очередь душ спасёт вас от жаркой погоды и может освежить в любое время, если водичка будет не горячей. Во вторых: санитария, ведь на даче в основном работают в земле и не испачкаться практически невозможно. Каждый мастерит душ на даче как может и из чего может, в данной статье вы сможете ознакомиться с лучшими идеями от пользователей интернета.

Самый простой вариант – сделать из досок, желательно покрасить их для долговечности и естественно красоты.

Так же очень часто делают душ из поликарбоната – вполне дешёвый материал и легкий в обработке.

Самый дешёвый и быстрый вариант – из полиэтилена, но он долго не прослужит.

Так же можно сделать душ из остатков пластика после ремонта.

Долго вам прослужит – душ из кирпича.

Из прозрачного поликарбоната выйдет весьма красиво.

Из профнастила можно быстро сделать душ, но этот материал не из дешёвых.

Пару брусьев и досок, и душ с вентиляцией готов.

А как вам такой вариант? Взяли пустые, стеклянные бутылки и залили просто раствором, а получился – шедевр!

Ну и еще один весьма прочный душ – из дикого камня.

Читать полностью (ссылка)

Летний душ на даче своими руками: материалы, размеры и выбор места

Как видно на фото, для возведения летнего душа своими руками обычно используют дерево, шифер, фанеру, различные плиты, современную усовершенствованную пленку, поликарбонат и др.:

Бак для воды может быть как металлическим, так и пластиковым. Обычно покупают готовый бак, но его можно соорудить и самостоятельно, например, используя металлическую бочку или сварив из листов металла.

Перед тем как сделать летний душ, нужно составить план. Кроме того, необходимо до мелочей продумать все детали конструкции и решить, какого размера будут душевая кабинка и раздевалка, как будет выглядеть душ снаружи, как будет подаваться вода и каким будет слив.

Душевая кабинка должна быть достаточно просторной, чтобы в ней было удобно мыться, а также свободно поднимать руки и наклоняться. Оптимальные размеры летнего душа на даче, возводимого своими руками, – 1,5 X 1,5 м.

И хотя кабинка может быть и другого размера, главное, чтобы ее площадь была не менее чем 1 X 1 м. Площадь раздевалки может быть большей или меньшей, но вполне достаточно, если она составит 60 х 60 см. Оптимальная площадь всей конструкции может быть 2 X 1,5 м или 2 х 2 м.

На схеме необходимо отобразить размеры душевой кабинки, раздевалки, высоту всей конструкции, расположение бака для воды, а если он будет подключен к водонагревателю, то и проводов, особенно провода заземления. Подробный чертеж позволит в дальнейшем избежать недочетов в работе.

Чтобы сделать летний душ на даче так, как предполагает правильная технология, при выборе места для него необходимо учитывать многие факторы. Желательно, чтобы душ находился в стороне от сквозняков и сильного потока воздуха. Если душ будет оборудован баком с естественным нагревом (от солнца), устанавливать кабинку нужно на открытом месте, чтобы солнце прогревало бак с водой с самого утра.

Поскольку прием душа всегда связан с большим расходом воды, желательно устанавливать душевую кабинку на возвышенном месте, чтобы был хороший отток воды. Конечно, это будет зависеть от количества принимающих душ, поэтому расход воды в среднем может колебаться от нескольких десятков до нескольких сотен литров.

Для отвода воды из душа еще на этапе планирования необходимо предусмотреть сливное устройство, водоотвод и сливную яму.

Как построить летний душ для дачи из дерева и поликарбоната своими руками

После дачных трудов порой особенно сильно хочется освежиться. Топить ради этого баню будет затратно как по времени, так и по силам, так что идеальным решением станет душ. И если участок не оборудован душевой кабиной, то не спешите ее покупать, ведь построить душ можно самостоятельно.

Способов изготовления душевых кабин существует великое множество, но в данной статье мы рассмотрим два самых популярных и простых в изготовлении: из дерева и поликарбоната.

Душевая кабина из дерева

Самый простой в изготовлении вариант: для постройки хватит базового набора инструментов. Большим подспорьем станет и свобода в выборе оформления и дизайна кабины.

Для возведения потребуются следующие материалы:

• Деревянный брус – 4 шт. сечением не менее 100х100 мм.
• Шлакоблоки – 4 шт.
• Материал обшивки – доска обрезная или вагонка.
• Доски для обвязки каркаса и основания шириной не менее 15 см и толщиной в 30 мм.
• Уголки и саморезы.

Перед началом строительства нужно выбрать место для будущей кабины. Желательно, чтобы оно было открытым и не тенило постройку, так как источником тепла для нагрева воды в баке будет солнце.

Строим деревянный душ: пошаговая инструкция

1. Роем дренажную яму глубиной 40 см и соотношением сторон метр на метр. Далее засыпаем в яму щебень, который будет способствовать быстрому впитыванию в почву мыльной воды. По углам укладываем шлакоблоки.
2. На шлакоблоки кладем основание из досок и скрепляем их между собой саморезами. По углам к доскам на уголки крепим брус. Усиливаем конструкцию перемычками из досок по бокам и на задней стенке.
3. Предварительно грунтованные доски укладываем на пол с зазором в 3-5 мм для беспрепятственного стока воды. При обшивке каркаса рекомендуется делать небольшой отступ, чтобы материал мог беспрепятственно расширяться во влажных условиях.
4. Красим стенки водостойкой краской на свой вкус и покрываем фасадным лаком минимум в 2 слоя.
5. Сверху на каркас устанавливаем плоский пластиковый бак для воды. Он полностью закроет кабинку и послужит для нее прекрасной крышей. Внутри нее устанавливаем душевой комплект.
6. С лицевой стороны наверху крепим штангу и вешаем на нее шторку. Готово!

Душевая кабина из поликарбоната

В данном варианте строительство каркаса кабины из профильной трубы сечением 40х20 мм. Однако возможна и установка листов поликарбоната на деревянный вариант, но в таком случае постройка будет гораздо менее долговечной.

Количество профильной трубы определяем исходя из желаемых габаритов душа либо же подгоняем под размеры бака для воды. Сборку стоек рекомендуется выполнять на ровной заасфальтированной поверхности, а для удобства фиксации использовать сварочные магниты.

Строим душ из поликарбоната: пошаговая инструкция

1. На подготовленной площадке кладем пару стоек и пару перекладин, после чего свариваем их вплотную к концу сверху и с отступом в 15-20 см снизу.
2. Полученные рамы устанавливаем вертикально, после чего сверху и снизу привариваем по профилю в качестве поперечин. Получается каркас на ножках.
3. Заливаем бетонную стяжку под кабинку и сразу же устанавливаем на нее полученный каркас путем погружения ножек в бетон.
4. Варим дверную раму, устанавливаем на нее петли.
5. Обшиваем каркас листами сотового поликарбоната, крепим их к профилю на саморезы с уплотнительной шайбой.
6. В качестве крыши используем плоский пластиковый бак. Его можно сварить самостоятельно из оцинкованных или нержавеющих листов. Готово!

Построить летний душ на дачном участке своими руками из дерева и поликарбоната не так уж и сложно, если заранее ознакомиться с процессом возведения. А после окончания работ можно будет тут же освежиться в новеньком душе.

Дверки для душевой кабины

Если кабина прямоугольная, все решается более-менее просто: прямоугольник можно вырезать и из стекла в мастерской. Навесов для стеклянных дверей много, можно выбрать более удобный для вашего случая. Только заказывать двери идите с навесами: придется под них сверлить отверстия, и лучше всего их примерить.

Стекло желательно брать закаленное. Оно если и разобьется, то на мелкие осколки с тупыми гранями, которыми сложно пораниться. Но, скорее всего, осколки останутся висеть на пленке. Минус этого стекла — оно дорогое. Чтобы сэкономить, можно заказать обычное толстое — 5-6 мм, а дома оклеить его с двух сторон полимерной полупрозрачной пленкой. Повозиться придется, но эффект будет почти такой же как и с закаленным стеклом: осколки будут на пленке.

Один момент: стекло перед нанесением пленки моют, потом обезжиривают. Пленку наклеивают на мокрое стекло. Так проще пузырьки воздуха выгонять, а еще двигать пленку какое-то время можно.

Если стеклянные двери вам не хочется, но нужны полупрозрачные, можно сделать их из поликарбоната, но не сотового, а листового. Придется найти подходящий мебельный профиль, сделать из него каркас и в каркас на герметик посадить поликарбонат. Для надежности можно и насквозь винтами с шайбами прикрепить.

Еще вариант — купить готовые двери. Есть они и стеклянные специально для кабин, а можно приспособить пластиковые складные «гармошкой», как в видео.

Постройка душевой кабины

Обустраивая душ из поликарбоната своими руками для дачи, можно добиться высокой степени надежности и долговечности постройки, если следовать рекомендациям более опытных строителей.

• Для устойчивости легкой конструкции потребуется фундамент. Его можно выполнить заливным из бетона, построить из кирпича (дорого, но невероятно надежно).
• Неплохим вариантом является свайный фундамент, если есть техническая возможность пробурить в грунте отверстия диаметром около 100 мм и глубиной порядка 1,5 метра.

Простейший сток для душа на даче с помощью деревянного пола со щелями

Самый простой вариант устройства полов – оставить щели для стекания воды. Правда, в этом случае вокруг кабинки будет как минимум слишком влажно, а в сырую погоду, когда земля плохо впитывает воду, образуется настоящее болото.

Лучше всего не пожалеть сил и времени и обустроить полноценный и эффективный водоотвод. Полы в душевой кабине в этом случае будут иметь несколько слоев. Верхний слой лежит на лагах. Он может изготавливаться из досок с водоотталкивающей пропиткой или из других материалов. В нем делаются небольшие отверстия по всей площади или одно дренажное отверстие (в этом случае лучше сделать пол с уклоном и выполнить отверстие в самой нижней части). Сливающаяся вода попадает на нижний слой. Он может представлять собой поддон со шлангом для водоотведения или наклонную плоскость, облицованную влагостойким и негигроскопичным материалом. Сток из душа может идти по закрытой трубе или по открытой вырытой канаве к дренажной яме.

Можно решить проблему стоков с помощью септика, однако устанавливать его необходимо на определенном расстоянии от кабинки, чтобы избежать переполнения из-за большого количества сливаемой воды. Его объем должен превышать объем душевого бака в 2-3 раза.

Бак и подогрев

Важным этапом при выборе конструкции является выбор способа подачи и подогрева воды.Самым простым вариантом является пластиковый бак для душа. Он достаточно легкий и вместительный. В то же время следует учесть вместительность емкости и ее вес при полном заполнении.

Не следует фиксировать бак на любой из стенок. Несмотря на свою прочность, поликарбонат является легким материалом и не подходит для крепления тяжелого груза. Оптимальным вариантом может стать установка в верхней части кабинки опирающегося на угловые опоры перекрытия, на котором будет устанавливаться емкость для воды.

Предусмотрите возможность автоматического заполнения бака. Если нет желания и возможности для сложных технических решений (насос, датчик уровня и т.п.), можно ограничиться подводом к емкости шланга. Заполнять бак вручную, поднимаясь несколько раз по лестнице с ведрами – удовольствие очень сомнительное.

Если предполагается для душа для дачи с подогревом из поликарбоната использование только солнечной энергии, можно воспользоваться различными хитростями, чтобы увеличить интенсивность повышения температуры. Самыми простыми способами являются:

• окрашивание бака в черный цвет (в этом случае над емкостью не должно быть затеняющей ее крыши);
• использование темной полиэтиленовой пленки (ее натягивают над баком), которая к тому же защитит воду от быстрого остывания в ветреную погоду;
• сооружение над баком своеобразной теплицы из поликарбоната, которая одновременно будет служить и крышей;
• применение отражающих свойств зеркала или фольгированных материалов (если установить их с северной стороны от емкости, она будет нагреваться не только прямыми, но и отраженными лучами).

Дачный душ из поликарбоната с подогревом можно организовать с помощью такого бака

Более эффективным, хотя и несколько более сложным технически решением является использование электронагревателя (ТЭНа). В этом случае лучше установить два бака и оснастить садовый душ из поликарбоната смесителем. Иногда рекомендуют использовать одну, разделенную на две секции, емкость, однако, в этом случае через перегородку холодная вода станет нагреваться, а горячая остывать.

Совет: Для электронагрева, по возможности, следует установить не пластиковый, а металлический бак (например, из нержавеющей стали). Такой материал не только отличается термостойкостью, но и способен дольше сохранять температуру нагретой воды.

Уход за кабинкой из поликарбоната

Каких-то специфических средств ухода за кабиной не требуется, поскольку поликарбонат отличается устойчивостью к химическим воздействиям. Основную опасность для этого материала представляют абразивные вещества, поэтому для ухода следует применять вещества с гелевой основой. Такие средства необходимы при сильном загрязнении, если масштабы небольшие, то хватит обычной воды и мягкой тряпки.

Если при строительстве душа из поликарбоната соблюсти все несложные технологические требования и надлежащим образом ухаживать за конструкцией, то она прослужит долго и сохранит на долгие годы свой эстетический вид.

Пошаговый мастер-класс по строительству летнего душа из поликарбоната своими руками

Выбираем подходящее место и размечаем.

С помощью ручного бура делаем углубления (лунки) глубиной 50-80 см.

Рытье углублений под стойки

На дне каждой ямы делается песчано-гравийная подушка, высотой 10-15 см.

Устанавливаем пластиковые трубы и засыпаем бетонным раствором с щебнем.

Установка труб

Вокруг труб устраивается опалубка и обрезаются верхушки трубы.

Монтаж опалубки и обрезка труб

Снова готовим цементный раствор и заливаем пространство внутри опалубки и в самой трубе (раствор вперемешку со щебнем).

Заливка опалубки и труб бетоном

Устройство дренажной ямы для отвода воды из душа. Принцип прост – яма засыпается щебнем (гравием).

Рытье дренажной ямыЗасыпка дренажной ямы щебнем

Начинаем устройство каркаса для душа из поликарбоната.

Первый этап – каркас основания пола. Используется брус сечением 150х100

Устройство деревянного каркаса для душаУстройство деревянного каркаса под душ из поликарбонатаСоединение деревянного каркаса под душ из поликарбоната

Под брус подкладывается слой гидроизоляции.

Гидроизоляция под деревянные балки каркаса

Крепление каркаса к стойкам осуществляется с помощью дюбелей
и длинных саморезов с шайбами.

Крепление каркасаКрепление каркаса – саморезы

Углы каркаса дополнительно скрепляем уголками.

Соединение углов каркаса уголками

Устанавливаем поперечную лагу и также закрепляем уголками.

Установка поперечной лаги каркаса

Сборка каркаса для поддона.

Сборка каркаса для душа из поликарбонатаСборка каркаса для душа и примерка поддона

По краю каркаса прикручиваем на саморезы брус 50х50

Сборка каркаса для пола

Зашиваем пол обрезной доской, толщиной 40 мм.

Сборка каркаса для пола душаОбшивка каркаса пола доской пола

Монтаж каркаса стен душа. Высота 2,5 метра.

Дополнительная рамка под двери.

Для жесткости конструкции устанавливаются диагональные перемычки из бруса.

Изготовление заготовок для двухскатной крыши.

Заготовки для крышиЗаготовки для крыши – стропила

Установка стропил.

Установка стропилУстройство крыши

Монтаж обрешетки под кровлю.

Обрешетка крыши

Крыша застилается гибкой черепицей.

Кровля крыши душа

Весь каркас пропитываем морилкой.

Обработка каркаса морилкой

Бухта (рулон) поликарбоната для душа. Длина 12 метров, толщина 4 мм.

Материал подготовлен для сайта www.moydomik.net

Крепление поликарбоната к каркасу.

Крепление поликарбонатаКрепление поликарбонатаКрепление поликарбоната к каркасуКрепление поликарбоната к каркасу (вид изнутри)

Специальные термошайбы для поликарбоната.

Термошайбы для поликарбоната

Обшиваем каркас поликарбонатом.

Обшивка каркаса душа поликарбонатомОбшивка каркаса душа поликарбонатомОбшивка каркаса душа поликарбонатом

Было решено все углы собрать с использованием прижимных планок.

Прижимные планки для поликарбонатаПрижимные планки по углам

Изготовление каркаса двери.

Каркас двери

Устройство сливной системы для воды.

Устройство слива для душаУстройство слива для душаУстройство слива для душа

Строительство ступеней.

Готовый душ – строительство ступеней

Готовый летний душ из поликарбоната.

Готовый душ из поликарбоната

Получился капитальный душ для дачи из популярного материала –
поликарбоната. Точная смета неизвестна, исходя из стоимости материалов, такая
самодельная душевая обошлась примерно 1000-1500 долларов. Если учесть, что это
без затрат на привлечение рабочей силы, то довольно высокобюджетная моечная. Зато,
красиво, аккуратно и добротно получилось.

Как сделать фундамент деревянного душа для дачи своими руками

Для возведения деревянного летнего душа своими руками не требуется специального фундамента. Технология монтажа подразумевает строгое соблюдение строгой вертикальности стоек каркаса и прочного соединения с обвязками. При этом опоры должны плотно опираться на подкладки. Соблюдение этих правил обязательно, так как наверху будет устанавливаться тяжелый бак с водой. После определения размеров необходимо сделать разметку, обозначив на земле прямоугольник размерами 170 X 110 см или 190 х 140 см. Высота летнего дачного душа может составлять 2,5-3 м. При небольшой площади опоры он будет не достаточно устойчивым. Чтобы избежать опрокидывания конструкции, рекомендуется обустроить свайный или . Его легко возвести, но он надежно сможет удержать душ при ветре и других нагрузках, так как бак с водой объемом 200 л обладает значительным весом. В качестве материала для фундамента можно использовать металлические столбы, металлические или асбестоцементные трубы диаметром 90-100 мм и длиной 1,5-2 м. После этого в земле по углам душа необходимо пробурить четыре скважины глубиной 1-1,5 м. В них следует вставить трубы или столбы таким образом, чтобы каждый из них возвышался над уровнем грунта не менее чем на 30-50 см. Затем по углам фундамента из столбов нужно выложить обтесанный брус сечением 100 X 100 мм.

Перевязку столбов при возведении деревянного летнего душа для дачи своими руками можно произвести в виде замкнутой обвязки, начиная с верхней части.

Такая конструкция фундамента представляет собой жесткую раму. Удобнее ее собирать на земле, а потом уже скреплять с помощью длинных болтов.

Прочность конструкции обеспечивается совпадением всех осей. Кроме того, скрепление должно быть выполнено с использованием длинных болтов. В таком случае на крыше душа можно будет установить бочку для воды объемом около 200 л. Наиболее устойчивой считается душевая кабинка, если под ней имеются шесть фундаментных столбов. Под столбчатый фундамент следует выкопать шесть ям размерами 20 X 20 или 30 X 30 см и глубиной 40-50 см. Размеры и глубина зависят от структуры грунта. Ямы необходимо заполнить цементно-песчаным раствором, смешанным с галькой или гравием.

Места под каркас душа готовы. Основание каркаса душа из дерева на дачу своими руками следует сделать водонепроницаемым, с уклоном к стоку, который подсоединен к системе отвода использованной воды. Между ямами необходимо снять верхний пласт грунта на глубину 20 см, а по краям образовавшейся ямы нужно укрепить опалубку из досок или фанеры.

Углубление под душем можно застелить рубероидом или пленкой ПВХ, но лучше его забетонировать, сформировав своеобразный водоупорный поддон, чтобы не происходило заиливания земли под дачным душем. После этого дно ямы нужно засыпать песком, пролить водой, утрамбовать, а затем залить раствором таким образом, чтобы площадка возвышалась над землей на 10 см и захватывала места под фундамент.

С поддона, у которого есть небольшой уклон, вода будет уходить в сточную канаву, поэтому у уклона обязательно должен быть и водоотводящий желоб. Слив воды из летнего душа необходимо организовать в специальную сточную канаву (септик), расположенную на участке или за его пределами. Вода должна отводиться по трубе, уложенной в траншее с определенным уклоном в сторону сточной ямы.

Под душ из дерева своими руками можно устроить ленточный фундамент глубиной до 30 см без монолитной бетонной площадки. Чтобы придать будущей конструкции правильную геометрическую форму, необходимо обязательно проверить равенство диагоналей фундамента, используя веревку или толстую леску. После этого можно переходить к выкапыванию траншеи 30 см X 30 см. Фундамент следует залить бетонным раствором, приготовленным из 1 части цемента, 3 частей чистого песка и 5 частей щебня мелкой фракции (5-20 мм).

Перед подготовкой раствора песок нужно тщательно просеять. Раствор необходимо залить в выкопанную траншею. Когда он полностью застынет, с помощью уровня следует проверить горизонтальность фундамента.

Если существуют какие-либо неровности, их нужно выровнять, используя цементно-песчаный раствор. Если предполагается постоянное пользование душем, то под фундамент необходимо обязательно залить бетонную площадку или выложить ее из кирпича в виде прямоугольника. Бетонирование площадки фундамента следует производить с уклоном в сторону канализационной трубы, а сверху положить деревянную решетку.
