Конструкция светодиодов
Светодиод представляет собой небольшую прозрачную трубку из качественной пластмассы. Внутрь помещается драйвер и гетинаксовая планка с впаянными LED-диодами. С этим и связано отсутствие необходимости во внешней пускорегулирующей аппаратуре. Достаточно подключить лампу к сети 220 В.
Светодиодные изделия имеют стандартный цоколь G13, при этом внутри при помощи медной проволоки колбы происходит соединение между штырями лампы. Благодаря этому электричество можно подавать по любому штырьку.
Светодиодная трубка может иметь длину 600 или 1500 мм, а мощность обычно находится в пределах 9-25 Вт. Свет от источника может быть теплый (желтый) или холодный (белый). Светодиодные лампы выпускаются в разной форме. Наиболее распространенными являются конструкции с классическим корпусом на 5 мм. В верхней части находится линза, в нижней — отражатель, в корпусе — кристалл, который представляет собой излучатель света (начинает светиться, когда через него проходит электроэнергия).
Конструкция линейной светодиодной лампы
С точки зрения электрической схемы конструкция светодиода проста. У него есть два выхода — анод и катод. Алюминиевый отражатель размещен на катоде и внешне напоминает чашку. Основным элементом изделия является полупроводниковый монокристалл с p-n-переходом. При рассмотрении этого компонента вы обнаружите куб, размеры которого приблизительно равны 0,3х0,3х0,25 мм.
Монокристалл через проволочную перемычку подключен к аноду. Корпус производится из полимерных материалов, является прозрачным и в какой-то степени представляет собой фокусирующую линзу. Вместе с отражателем корпус задает угол излучения и направленность света.
Устройство и виды светодиодных трубок Т8
Люминесцентные трубки потребляют в 7-10 раз меньше энергии, чем лампочки накаливания, и служат в 3-4 раза дольше. С развитием технологий линейные источники, содержащие ртуть, стало возможно заменить на светодиодные трубки Т8. Они потребляют еще меньше энергии и служат еще дольше.
Внешне и по габаритам трубчатые лампы Т8 мало отличаются от линейных ламп дневного света, но конструкция иная.
Линейная светодиодная лампа Т8 состоит из:
- колбы с диаметром 2,6 см;
- двух цоколей G13;
- драйвера;
- платы с диодами.
У колбы 2 части:
- корпус, изготовленный из алюминия;
- плафон, изготовленный из поликарбоната или акрилового пластика
Алюминий прекрасно отводит тепло, пластик гораздо прочнее, чем стекло. Плафон может быть прозрачный, полупрозрачный, матовый или не прозрачный.
Драйвер – это миниатюрная микросхема без электролитического конденсатора (с широтно-импульсным модулятором), снижающая отрицательное воздействие помех и скачков напряжения. Линейные светодиодные лампы Т8 работают с сетевым напряжением 175-275 В при максимальном напряжении 35 Вт или драйверами на 12 и 24 В.
На плате может быть разное количество светодиодов в зависимости от длины трубки (300 мм, 600 мм, 1200 мм или 1500 мм). Поток света прямо пропорционален длине. Каждый из этих вариантов разработан для отдельного вида настенных и потолочных светильников.
Достоинства
- Одна из причин популярности светильников LED – долговечность, а также более длительный строк службы, чем у классических ламп накаливания. Более того, такие источники света хорошо сочетаются друг с другом. К примеру, свечение T8 дополнят светодиодные ленты.
- Потребление энергии и экологичность. Они потребляют гораздо меньше электроэнергии по сравнению с остальной световой продукцией. LED также довольно экологичны, так как не содержат ртути и других вредоносных веществ.
- Энергоэффективность. Их энергоэффективность превышает все остальные источники света: они мгновенно достигают абсолютной яркости, без необходимости прогрева. Максимальная светоотдача может достигать 135 Лм/вт.
- Ударопрочность. LED, оснащённые современными компонентами на основе поликарбонатов, довольно трудно повредить. Это отличает их от отличие от люминесцентных светильников и ламп накаливания, которые отличаются хрупкостью.
- Фокус. Корпус светодиода может быть специально разработан для фокусировки света. Для больших светодиодных корпусов линзы с полным внутренним отражением часто используются с тем же эффектом. Однако когда задействовано большое количество света, линза обычно направляется к одному и тому же объекту.
- Светодиодные лампы также славятся своей стойкостью к разным температурам. Они могут выдерживать низкие температуры, а также будут функционировать в особо тяжёлых погодных условиях при наличии необходимого уровня защиты. При нормальных условиях эксплуатации они могут работать от 50 000 до 100 000 часов с учётом того, что у LED нет нитей, которые нередко портятся. Данные преимущества продлевают срок службы вашей светодиодной лампы до десяти лет и более.
- Светодиодные лампы не выходят из строя внезапно, как это случается с классическими лампами накаливания, они постепенно теряют свою яркость в результате деградации кристалла (кристаллов). Продолжительность или долговечность светодиодных светильников значительно снижает дополнительные затраты и расходы.
Подключение светодиодной лампы Т8
Самым распространенным корпусом люминесцентных ламп является Т8, обычная и привычная для всех ЛДС. Для большего удобства замены светодиоды выпускаются в том числе и в подобных корпусах. Особенность диодных трубок заключается в том, что для их работы не требуется пускорегулирующий аппарат, все, что нужно, уже встроено в саму светодиодную лампу.
Схема подключения светодиодной трубки
Для того чтобы модернизировать люминесцентный светильник, требуется лишь исключить из схемы стартер и дроссель и изменить подачу напряжения на лампы. Если электричество на ЛДС поступает по принципу «контактный штырь – фаза, контактный штырь – ноль» с каждой стороны, то светодиодные трубки подключаются «фаза на одну сторону лампы, ноль на другую». При этом не имеет значения, на какой из штырьков цоколя будет подходить провод, т. к. каждая сторона закорочена внутри осветительного прибора.
Существование светодиодных светильников, которые нужно подключать лишь с одной стороны (один штырь цоколя – фаза, другой – ноль), также имеет место. Такие лампы сейчас уже отсутствуют в свободной продаже, т. к. производятся они в Украине, но встретить их все-таки возможно. На таком световом приборе указана сторона подключения.
Если замена люминесцентных ламп происходит в арендованном офисе, и нет уверенности, что не придется со временем переехать в другой, демонтировать дроссели и стартеры будет неправильно. Лучше их просто отключить с возможностью восстановления до исходного состояния. Тогда при необходимости можно вернуть на место люминесцентные лампы, а светодиодные забрать с собой.
Установка патронов
Для люминесцентной лампы патрон монтируется различным образом. Он может стоять горизонтально, вертикально и даже под углом. Освещение от светодиодной является направленным. Перед монтажом надо решить, в каком положении должна быть она зафиксирована. Затем нужно правильно установить патрон.
Проще всего использовать те, в которых отсутствует жёсткая фиксация. Выпускаются конструкции, позволяющие осуществлять поворот на 35 градусов. В этом случае имеется возможность отрегулировать их после установки.

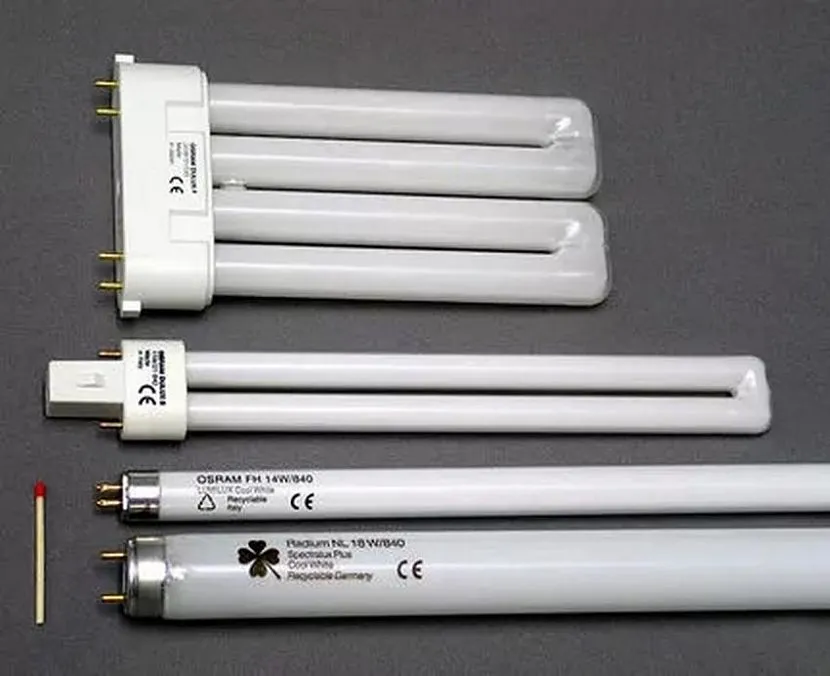

Существуют разнообразный дизайн люминесцентных лампИсточник sovet-ingenera.com
Температура и срок службы
Кристаллы светодиодов небольшие, но излучают достаточно интенсивный световой поток. При этом часть энергии уходит в тепло. Его отвод осуществляется посредством алюминиевых радиаторов. Если изделие кустарного производства, то это существенно уменьшит его срок службы. Тот же эффект создает отсутствие необходимого количества термопасты. Отметим, что при низком температурном режиме эти особенности не проявляют себя.
Люминесцентные трубки менее устойчивы к морозам. При температуре ближе к нулю им приходится тратить довольно много времени на набор рабочей температуры. Без этого устройство не может выйти на номинальный уровень яркости. В условиях повышенной влажности на люминесцентной трубке происходит образование пленки, снижающей поверхностное сопротивление. Это в свою очередь оказывает влияние на напряжение зажигания устройства.
В целом, если цените долговечность, то замена люминесцентных ламп на светодиодные лампы будет актуальна для вас. Срок службы последних составляет от пятидесяти до ста тысяч часов. Отметим, что энергосберегающие лампочки имеют запас прочности практически в 5–10 раз меньший.
Конечно, когда речь идет о сроках службы, имеются в виду качественные изделия брендовых производителей, дающих соответствующую гарантию. Дешевые подделки неизвестных производителей как светодиодные, так и люминесцентные, отработают от силы год–два.
Светодиодные трубки ОгоньОК Т8-600
Для эффективной замены устаревших ламп, аналог люминесцентной лампы в 18 Вт. Данные светодиодные лампы имеют стандартный размер и подходят к любым осветительным приборам. Помимо низкого энергопотребления (6,5 Вт) в трубках отсутствует мерцание, поэтому они безопасны для зрения. Лампы изготовлены из ударопрочных безопасных материалов, их нельзя случайно разбить и ими пораниться.
Во включенном состоянии температура трубок всего на несколько градусов превышает температуру окружающей среды, поэтому ими невозможно обжечься. При внезапном перепаде напряжения, трубки продолжат работать. Все перечисленные характеристики позволяют использовать данные лампы в самых разных условиях, даже близких к экстремальным.
Преимущества:
- экономия электроэнергии по сравнению с люминесцентными лампами
- отсутствие вредных для глаз пульсаций
- не нуждается в специальной утилизации
- не бьется
- Не греется, не обжигает
- не содержит ртути и других вредных веществ
- устойчива к перепадам температуры и напряжения.
Технические характеристики:
Схема подключения светодиодных трубок Т8
1 декабря k-igor
Светодиодные трубки Т8 с каждым годом становятся более доступными. При новом строительстве можно использовать готовые светильники со светодиодными трубками Т8, а при реконструкции есть возможность модернизировать существующие люминесцентные.
В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Рассмотрим как подключаются светодиодные трубки.
Чтобы упростить замену люминесцентных ламп типа Т8 на светодиодные трубки Т8, производители сделали у светодиодных трубок такой же цоколь (G13) как и у люминесцентных, хоть и для включения светодиодных трубок требуется лишь 2 контакта, а не 4.
Пломбы, защитные голограммы, документы, все в безупречном виде. Дополнительное оборудование: таймеры для автоматического управления счетчиками, автоматы на 63А в корпусе 25А, дополнительные пульты.
NaPulte.com – счетчики с пультом.
Схема подключения светодиодных трубок Т8 очень простая и ничем не отличается от схемы подключения обычной лампы накаливания.
Схема подключения светодиодных трубок Т8
Для включения светодиодной трубки достаточно подать напряжение на лампу не используя никаких дополнительных устройств. В отличие от люминесцентной лампы, светодиодной лампе не требуется пускорегулирующая аппаратура (ПРА).
Если у вас имеются люминесцентные светильники с лампами Т8, то после небольшой модернизации данные светильники возможно эксплуатировать со светодиодными трубками.
Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп представлена ниже:
Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп
Из существующего люминесцентного светильника необходимо извлечь стартер и закоротить дроссель, т.е. требуется обеспечить подачу напряжения напрямую на светодиодную лампу.
В любой момент возможно произвести обратную модернизацию и использовать те же люминесцентные лампы, не прибегая к существенным финансовым затратам.
Где купить светодиодную лампу – optogan.by доставит бесплатно. . Лучшие Игровые автоматы онлайн бесплатно и без регистрации.
Простые полезные советы
Устраняем неприятные запахи в помещении: При запахе табака или краски в помещении, помогает следующее действие. Для избавления можно расстелить влажные куски ткани, либо полотенец, либо расставить чашки с поваренной солью, которые впитают испарения быстро.
Чтобы гвозди были под рукой: Иногда мы берем гвозди или шурупы в рот, в карман или просто держим в руке. Гораздо лучше повесить на шею магнит. На нем они будут надежно держаться в любом количестве и руки и рот будут свободными
Привычные люминесцентные линейные (растровые) осветительные приборы, установленные практически во всех учреждениях, учебных заведениях и прочих общественных местах, морально устарели. Они требуют постоянного внимания, мерцают, издают шум и являются источником головной боли во всех смыслах. Кроме того, максимальный срок службы таких светильников, заявленный производителями, находится в пределах 14000-20000 тыс. часов, хотя на практике он гораздо меньше.
Это вынуждает владельцев помещений переходить на светодиодные лампы Т8, которые выпускаются в том же формфакторе и могут быть установлены без замены самих приборов, в старом светильнике. Следует учитывать, что подключение светодиодной лампы Т8 производится по собственной схеме, которую необходимо знать заранее.
Решить вопрос методом подбора вариантов в данном случае не просто невозможно, но и весьма опасно. Рассмотрим эти моменты по порядку.
Где использовать
Несомненно, форма конструкции имеет немаловажное значение. Форма трубки является идеальной для того, чтобы встроить лампу в потолочные покрытия любого типа
Именно поэтому основным местом их применения являются промышленные и офисные помещения. Данным осветительным прибором можно удобно подсветить рабочую поверхность, что будет прекрасным аналогом настольных ламп.
Сегодня помещения с большой площадью освещают исключительно светодиодными лампами т8 с поворотным цоколем g13. Обуславливается это тем, что при минимальном потреблении электрической энергии они излучают яркие световые потоки. К тому же, в таких светильниках никогда не случается перебоев с подачей света, то есть потоки распределяются плавно, равномерно.
Принцип рабочей деятельности LED лампочек т8 с цоколем g13 полностью аналогичен лентам с диодами. Это не случайно, ведь последние включены в состав конструкции лампочек т8.
Виды осветительных изделий
Лед прибор для освещения т8 с маркировкой цоколь g13 не имеет разделения на какие-то особые виды. Между собой лампы отличаются только:
- длиной и размером трубки;
- мощностью подачи световых потоков;
- яркостью света при излучении.
Мощность подачи света варьируется в диапазоне большей ширины. Это позволяет использовать в тандеме несколько разнообразных светильников. Разная мощность освещения способна разделить помещение на отдельные зоны, скрыть недочеты и подчеркнуть достоинства. Мощность потоков света варьируется от 9Вт до 36Вт.
Температуру при нагреве лампы можно также выбрать самостоятельно
Важно помнить, что при высокой температуре светильник излучает более яркий свет, а при пониженной, наоборот, тускнеет. Использование низкотемпературных светильников рекомендуется применять в помещениях подсобного типа (коридор, кладовая, лифт)
Общие сведения
Что это
При рекомбинации электродырчатых пар есть огромная вероятность светового излучения. Получается, что и сам полупроводниковый кристалл не должен обладать существенными дефектами или недостатками, из-за которых процесс рекомбинации не даст в конечном итоге излучения. Для того, чтобы соблюдать такие условия, требуется сделать особые многослойные гетероструктуры. Такие структуры являются новым технологическим этапом светодиодов. Изначально такие образцы встраивались в корпусы из металла. У них в чем-то будет наблюдаться схожесть с транзисторами, а еще с окошком из стекла или линзой для выхода светового потока.
Современные индикаторы LЕD типа встроены в прозрачные пластиковые литые корпусы. Они обладают прямоугольной или трубчатой формой, а еще их часто тонируют для того, чтобы все подходило под цвет прибора. Инфракрасные устройства освещения могут быть окрашены для того, чтобы блокировать видимый свет. А вот комплексные оболочки приборов адаптированы для действенного отведения тепла в более мощных аппаратах. Такие накладные световые диоды сильно уменьшают габариты корпуса, и очень яркие диоды, которые требуются для применения с оптоволоконными кабелями, обычно, снабжают посредством оптического разъема.
Где и как применяется Т8
Такие устройства для света обладают широким распространением в магазинах, торговых центрах, забегаловках, магазинах, школах, кафе, административных, муниципальных и офисных помещениях. Обычно их устанавливают в потолки подвесного типа, и часто применяют Т8 вместе со светильниками светодиодного типа Армстронг для более разнообразного и качественного освещения пространства.
Параметры ламп и их маркировка
Все типы люминесцентных ламп обладают своими параметрами и техническими характеристиками, отображаемыми в маркировке изделий. В основном это показатели мощности и цветопередачи, а также различные виды типоразмеров.
В маркировке первая буква Л означает лампу, а следующие буквенные обозначения – это характеристика и соответствующие параметры изделия:
- Д – дневной свет.
- Б – белый.
- ХБ – холодно-белый.
- ТБ – тепло-белый.
- Е – естественных тонов.
- ХЕ – холодный естественный свет.
- Г, К, З, Ж, Р – свет различных цветов и оттенков, которые более подробно отражает таблица.
На некоторых изделиях присутствует буква Ц или ЦЦ, что соответствует люминофору с улучшенной цветопередачей.
Цифровые обозначения наносятся по международным стандартам и включают в себя три цифры. Первая соответствует качеству цветопередачи, 2 и 3 – обозначается цветовая температура люминесцентных ламп. Чем выше первая цифра, тем лучше качество цветопередачи. Повышение остальных цифр делает оттенки цветов более холодными.
Все люминесцентные лампы имеют размеры и диаметр отражаемый следующим образом: Т5 – диаметр 5/8 дюйма или 1,59 см; Т8 – 8/8 или полный дюйм 2,54 см; Т10 – 10/8 дюйма или 3.17 см и т.д. Штырьковые цоколи маркируются как G23, G24, G27, G53 или 2D, а резьбовые – E14, E27, E40. В первом случае цифры означают сколько будет расстояние между штырьками, а во втором – диаметр резьбы цоколей. Для более точного выбора используется специальная таблица.
На каждом изделии указано питающее напряжение и способ его запуска. Например, маркировка люминесцентной лампы RS или rapid start указывает на отсутствие необходимости в дополнительных элементах для пуска, а вся аппаратура уже находится внутри корпуса изделия.
Понятие цоколь в строительстве
Цоколь – это нижняя часть дома, которая возвышается на несколько сантиметров над фундаментом. Цоколь – это нижняя часть дома, которая возвышается на несколько сантиметров над фундаментом. За счет оформления цоколя, он выделяется на общем фоне, что делает дом внешне привлекательным. Выделить эту часть можно путем выступания относительно поверхности фасада или же используя качественную декоративную облицовку.
Очень важно, чтобы цоколь максимально гармонично сочетался со всей конструкцией и не портил внешний вид постройки. В последние годы профессиональные строители все чаще предлагают оформить данную часть дома таким образом, чтобы она немного западала по отношению к стенам. За счет такого оформления конструкции удается достичь максимального оттока дождевой воды и при этом защитить стены здания от отрицательного воздействия влаги и ее скопления
В таком случае не потребуется дополнительно устанавливать отлив
За счет такого оформления конструкции удается достичь максимального оттока дождевой воды и при этом защитить стены здания от отрицательного воздействия влаги и ее скопления. В таком случае не потребуется дополнительно устанавливать отлив.
В том случае, если дом имеет несколько этажей, то тогда потребуется дополнительно строить специальный цокольный этаж. Его высота над землей не должна быть выше половины обычного этажа.
Предназначение цоколя
Наличие цоколя позволит получить огромное количество преимуществ, к основным из которых можно отнести следующее.
Защита от влаги. Если все строительные работы будут выполнены правильно, то таким образом получится создать правильное направление потоков воды, которые часто возникают при наличии осадков. За счет облицовки сам цоколь будет надежно защищен от влаги, которая остается после дождя или же поступает непосредственно из грунта. Термоизоляция
Благодаря цоколю и дополнительно отделке удается в несколько раз снизить потерю тепла, что особенно важно в холодное время года. Создание базиса для стен
Цоколь выполняет несущую функцию в здании. Благодаря данной части удается обеспечить максимальный показатель архитектурного единства всех частей дома.
Это далеко не все преимущества, которые можно получить с помощью обустройства цоколя.
Виды цоколя
Если учитывать соотношение поверхности стен построек и цоколя, то условно данную часть постройки можно поделить на три основные виды.
- Заподлицо;
- Западающий;
- Выступающий.
Цоколь заподлицо не будет выступать за поверхность стен. Западающий делается вглубь фасада, а выступающий – выше уровня стен.
Достаточно часто выступающий цоколь может быть использован во время возведения домов, имеющих классический стиль. Если рассматривать эстетическую сторону вопроса, то такой вариант считается наиболее оптимальным, а здание визуально выглядит более прочным и устойчивым. В данной ситуации стоит также помнить о весьма существенном недостатке. Потребуется в дальнейшем дополнительно устанавливать сток для воды, чтобы влага в результате осадков не скапливалась в большом количестве под цоколем.
Цоколь, который будет находиться на одном уровне со стенами, не предоставляет достаточного уровня защиты от влаги. Визуально такие дома выглядят как коробка.
Западающий цоколь обладает огромным количеством преимуществ, основным из которых является надежная защита от влаги. Но многие люди отказываются от такого варианта из-за того, что внешне он делает дом недостаточно устойчивым.
Высота цоколя
Очень часто данному показателю практически не уделяется внимания. Некоторые люди считают, что достаточно небольшой высоты, чтобы получить максимум защиты. Высота цокольной части в стандартных домах должна быть не менее 40 сантиметров. В случае с деревянными постройками, высота цокольной части должна в среднем составлять 60-90 сантиметров. Если же дом имеет еще и подвал, то высота увеличивается вплоть до двух метров.
Красивые примеры
Цоколь может иметь самый разный внешний вид, в чем можно убедиться если посмотреть примеры в Интернете. Таким образом также можно подобрать наиболее приемлемый вариант для себя, который позволит подчеркнуть все достоинства дома.
Основные выводы
Монтаж светодиодных трубок T8 простой, если они выбраны грамотно. Если у модели отдельный блок питания, приходится убирать стартер и балласт, закоротить места разрыва цепи и возиться с проводкой. Случается, что требуется вставка проводов, так как у линейных светодиодных приборов T8 они короче, чем у люминесцентных
Во время замены необходимо соблюдать осторожность, особенно это важно для люминесцентных трубок, содержащих ртуть. Если они разбиваются, наносится вред здоровью. Все работы можно проводить только после отключения электропитания
Все работы можно проводить только после отключения электропитания
Если во время работы светодиодная трубка T8 шумит или мигает, меняется ее положение в держателе. Если это не помогает, следует проверить качество проводки, идущей к источнику света.
При покупке нужно помнить о признаках хорошей светодиодной линейной лампочки T8:
- изделие упаковано, на упаковке разборчивый текст;
- в маркировке указаны главные параметры: вид и размер цоколя, температура света, светоотдача, напряжение;
- маркировка продублирована на трубке;
- продавец проверяет работоспособность на месте;
- на сайте производителя есть описание эксплуатационных хаpaктеристик и сертификаты;
- срок гарантии от 2-х лет.
Желательно проверить наличие пульсации при помощи карандаша или мобильного телефона. Если мерцание высокое, при взмахивании карандашом он начинает расплываться. При высоком коэффициенте пульсации на камере телефона появляются черные полосы.
Покупать светодиодные трубки T8 нужно в больших магазинах, помня о том, что при большом угле рассеивания свет может слепить глаза. При отсутствии знаний в электрике для замены большого количества трубок лучше пригласить опытного электрика. Особенно это актуально, если требуется удаление стартеров и балластов.
