Кожух на болгарку для штробления – 3 недостатка и плюсы, инструкция

Для чего нужен кожух

Перед тем, как приступать к выполнению работ по обработке бетона и дерева, понадобится себе хорошо представить, что в итоге получится. При резке болгаркой происходит образование пыли, которая оседает не только в помещении, но еще и попадает в дыхательные органы человека. Именно поэтому выполнять работы инструментом следует исключительно в респираторе и защитных очках. Чтобы обезопасить помещение от избыточного количества пыли, понадобится работы проводить с применением специальной насадки, к которой подсоединяется шланг от пылесоса.

Применять насадку на болгарке следует в следующих случаях:

1. При штроблении бетона, кирпича, шлакоблока, шифера и прочих аналогичных материалов. Если штробление выполняется на этапе строительства, то оседание пыли в помещении не так опасно, как при проведении ремонта. При резке прочных материалов происходит их дробление, что вызывает формирование пыли, оседающей по всему помещению
2. Резка кафеля и керамической плитки — при обработке этих материалов также формируется пыль, которая особенно опасно для здоровья человека. Плитку резать можно специальными плиткорезами, и при этом не образуется пыль, но если работы выполняются углошлифовальной машинкой, то лучше установить специальную насадку
3. Обработка древесины — при пилении древесины образуется не только пыль, но еще и опилки, которые очень легко и быстро можно устранить с помощью кожуха, установленного на болгарке

Производители изготавливают специальные кожухи для УШМ с диаметрами дисков 125, 150 и 230 мм. Это самые распространенные виды режущих инструментов, поэтому именно под них производители выпускают специальные кожухи для отвода пыли.

Это интересно!Если нет промышленного пылесоса, то использовать бытовой для отвода пыли при работе болгаркой не рекомендуется.

О том, что кожух на УШМ нужен, мастера и специалисты в этом даже не сомневаются, так как достаточно один раз попробовать произвести резку бетона, чтобы убедиться в необходимости приобретения или изготовления пылесборника. Что лучше, купить или сделать своими руками кожух для сбора пыли на болгарку, здесь каждый должен решить самостоятельно. Ведь защитный кожух стоит относительно недорого, но чтобы вовсе избежать расходов, то насадку следует изготовить самостоятельно.

Конструкция и принцип работы штробореза

Штроборезы используют для резки каналов в твердых стенах из кирпича и бетона, не только для укладки электрической проводки, штробы делаются для разных коммуникаций:

• коробов для вытяжной вентиляционной системы,
• труб водоснабжения,
• труб канализации,
• коаксиальные кабеля для телевидения, интернета и телефонные линии  тоже очень часто скрывают в стенах.

Защиту обеспечивает специальная насадка с кожухом над дисками, одним из важнейших элементов ее конструкции является нижняя платформа. Она прижимается к обрабатываемой поверхности, проводится по направлению линии штробления. Уровень платформы по отношению к выступающим дискам регулируется, таким образом, устанавливается глубина резки.

В продаже есть разные модели, хороший инструмент с пылеотсасывающими элементами стоит в пределах 1000$, поэтому прежде, чем задаться вопросом, где купить и как выбрать штроборез.

Подумайте, нужен ли он вообще, закончите строительство или ремонт, дорогостоящее оборудование будет лежать пылиться. Когда вы занимаетесь профессиональным строительством, отделкой помещений, монтажом электрической проводки и установкой оборудования. Однозначно покупайте качественные изделия, известных японских и европейских производителей:

• Prorab,
• Sparky,
• Bosch,
• Makita,
• Hitachi.

Есть и другие компании делающие хорошие инструменты, но это наиболее известные, продукция которых уже показала свои возможности.

Способы штробления

Перфоратор для штробления стен

Чтобы сделать штробы под проводку без пыли, каждый выбирает для себя максимально удобный способ при наличии конкретного вида инструментов.

Работы перфоратором

Лучше всего подходит приспособление с патроном SDS+. Более тяжелое оборудование может повредить стену, пробить её насквозь. Оптимальный вариант – трехрежимный инструмент с функцией долбления. Что касается перфораторов из класса «домашние», то уже через 2-3 часа работы их редуктор или узел патрона часто выходят из строя.

Штробление перфоратором дает больше мелкого и крупного мусора, чем пыли. Поэтому при проведении работ можно использовать строительный или бытовой пылесос.  Хорошо, если у мастера будет помощник, который удерживает сопло устройства непосредственно возле перфоратора. Для штробления лучше использовать канавочную лопатку.

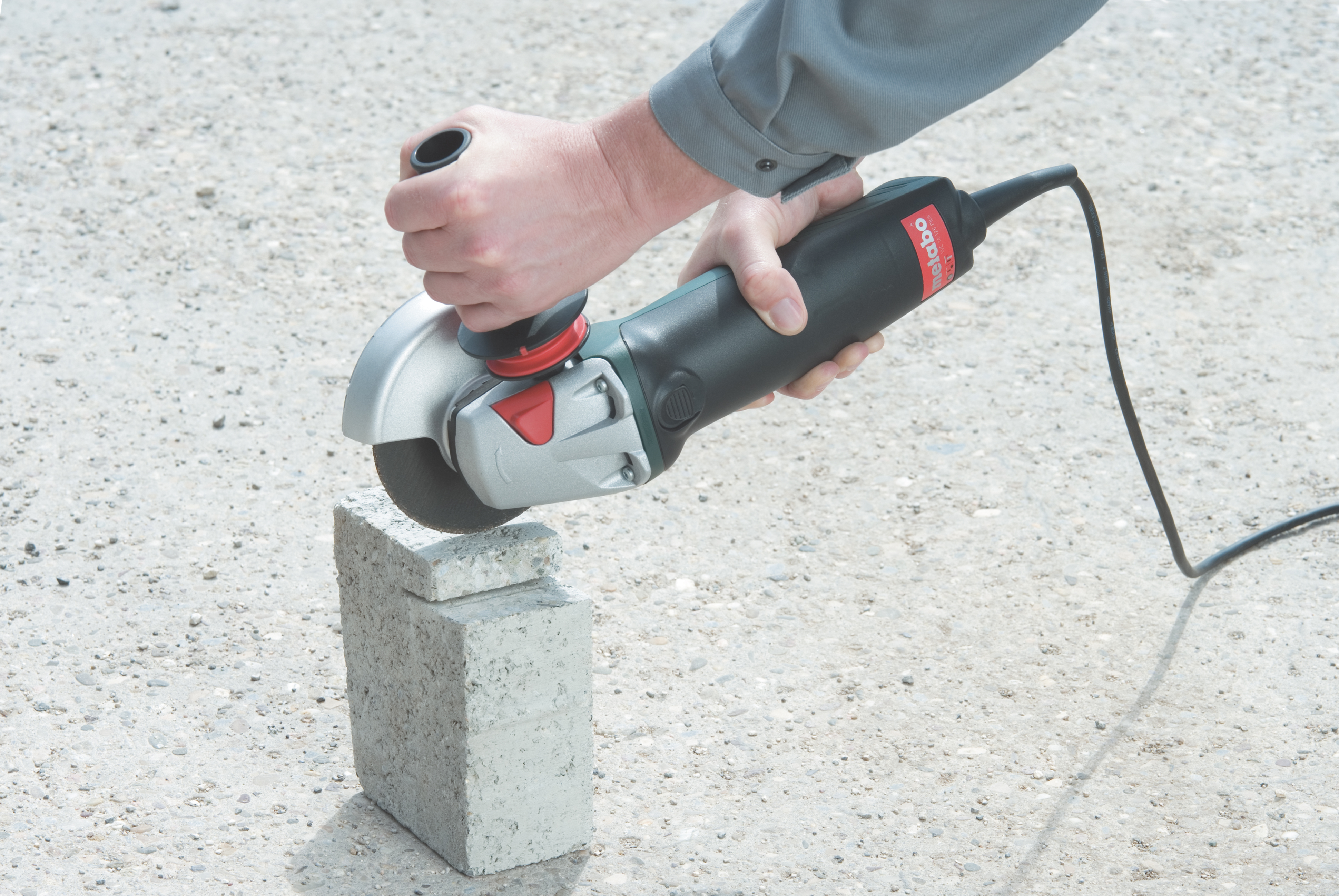

Работа болгаркой

Насадка на болгарку для штробления

Угловая шлифмашина (она же болгарка) чаще используется для резки металла или тротуарной плитки/иных материалов из камня. В чистом виде инструмент для формирования борозд не используют. При помощи болгарки сначала делают надрезы по бетону или кирпичу. А потом перфоратором выбивают нужные линии. Такой метод позволяет придерживаться единой глубины борозды.

Чтобы при работе болгаркой избежать большого количества пыли, профессионалы прибегают к двум способам штробления:

• Формирование мокрого реза. Вся обрабатываемая поверхность должна постоянно смачиваться. Запрещено брызгать на работающий диск. Увлажнение стены выполняют до включения инструмента. Такое штробление стены под проводку болгаркой без пыли сопряжено с постоянной переувлажненностью помещения, высок риск подтопить соседей снизу.
• Использование пылесоса. На рынке представлены специальные приспособления, при помощи которых можно подключать всасывающее оборудование к шлифмашине и делать борозды без пыли. Стоимость таких устройств варьируется в пределах 1500-10000 руб.

Болгарку можно использовать по всем видам материалов стен.

Работа штроборезом

Штроборез

Этот вариант инструмента особенно хорош, если предстоят объемные ремонтные действия. Принцип устройства штробореза – два диска, расположенных с небольшим зазором. Между ними установлена специальная фреза. В момент формирования бороздок диски режут края тоннелей. Фреза выбирает их сердцевину. Благодаря этому удается достичь идеальной ровности и глубины канавок. Преимущество такого инструмента в том, что к нему можно подключить пылесос для сбора пыли. Недостаток — ориентация устройства на один тип строительного материала. Чаще — на газобетон. Сформировать борозды по кирпичу или бетону можно. Но для этого нужны специальные виды штроборезов. Стоят они дороже. Но производительность у них ниже.

Зубило/стамеска и дрель

Это самый старый способ сделать канавки под электропроводку. По линиям нанесенной разметки с шагом примерно 2-2,5 см при помощи дрели делают отверстия нужной глубины. Затем зубилом/стамеской и молотком как по пунктиру вручную выбивают борозды. При таком методе работы мастер тратит много времени.

Как сделать штроборез из болгарки своими руками

Два основных отличия болгарки от штробореза — это удлинённый шпиндель и кожух с пылеотсосом. Покупать готовый штроборез слишком дорого. И если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Можно сделать бороздодел самостоятельно из болгарки.

Для установки двух дисков на болгарку вам понадобится вторая прижимная гайка:

1. Снимите посадочную шайбу со шпинделя болгарки и сточите её, чтобы она стала тоньше. Тогда вторая прижимная гайка лучше закрутится на шпинделе. Можно не стачивать, а просто купить более тонкую шайбу от другой модели болгарки.
2. Установите первый диск и закрутите прижимную гайку.
3. Сверху наденьте второй диск и зафиксируйте его другой гайкой.

Такой штробы вполне хватит для прокладывания кабеля в бытовых условиях. Но если вам этого не достаточно, то можно увеличить ширину. Возьмите удлинённый шпиндель и произведите установку дисков, как на штроборезе. Если нет шпинделя, то можно пойти другим путём:

1. Изготовьте на токарном станке удлинённую гайку с внутренней резьбой, как у шпинделя болгарки и наружной резьбой под прижимную гайку, которую тоже надо изготовить. Возьмите несколько шайб для регулировки ширины штробы.
2. Закрутите удлинённую гайку на шпиндель болгарки.
3. Установите первый диск. Потом необходимое количество шайб и второй диск.
4. Зафиксируйте конструкцию прижимной гайкой.

Теперь нужно сделать специальный кожух для вашей болгарки.

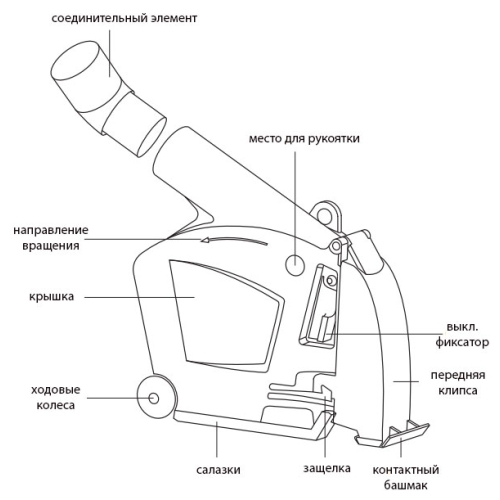

Готовый фабричный кожух для болгарки

Защитный кожух с регулятором глубины и пылеотсосом можно купить или сделать самостоятельно по определённым размерам.

Высота и длина кожуха для штробореза

Расстояние D1 от кожуха до диска со стороны пылеуловителя 45–50 мм. Его нельзя делать сильно прижатым к кругу. Противоположный зазор D2 между диском и кожухом 15–20 мм. Размер A кожуха складывается из этих зазоров и диаметра алмазного диска D: A = D1 + D + D2. Высота B кожуха больше диаметра диска D на 1 см: B = D + 1. Длина и ширина платформы должна выступать за пределы кожуха и болгарки на 5–10 мм. Штуцер для прикрепления шланга устанавливается в передней части кожуха, так как диск вращается по часовой стрелке и штроборез двигается вперёд. Пыль будет напрямую залетать в отверстие штуцера, не делая круги внутри кожуха. Можно установить патрубок для пылесоса в задней части кожуха, тогда болгарку нужно закрепить справа.

Циркуляция пыли во время работы штробореза

Для изготовления кожуха вам понадобятся: кастрюля радиусом не меньше размеров A и B на чертеже, профильная труба, металлический лист толщиной 1,5–2 мм, хомут с посадочным диаметром штатного кожуха болгарки, сгон диаметром 1 дюйм с четвертью, сантехнический отвод диаметром 40 мм.

1. Чтобы сделать подошву, возьмите профильную трубу. Разрежьте её вдоль и сварите перпендикулярно две части.
2. Из металлического листа вырежьте щёки и приварите к подошве.
3. Возьмите кастрюлю и разрежьте её.
4. Сделайте отверстие в днище диаметром, как у штатного кожуха болгарки.
5. Приварите хомут.
6. Отрежьте часть кастрюли ниже отверстия. Вырежьте из металла усилитель и приварите его.
7. Из металлического листа сделайте боковину для кожуха.
8. Приварите её к кастрюле.
9. Из сгона вырежьте штуцер и приварите его к отверстию в кастрюле.
10. Возьмите сантехнический отвод и наденьте его на патрубок. Благодаря внутренней резинке отвод крепится прочно и поворачивается в любую сторону. В него будет входить шланг от пылесоса.
11. В верхней точке кастрюли просверлите отверстие и закрепите болтом любую рукоять. Например, деревянную.
12. Вставьте ролики в подошву и зафиксируйте стопорными шайбами. Для регулировки глубины реза используйте винт с контргайкой Соберите устройство.

Болгарка вставляется в кожух со стороны хомута.

Видео: изготовление штробореза своими руками

Зная основные элементы штробореза, можно без особого труда сделать его самостоятельно. Для безопасности работы кожух должен быть изготовлен из жёсткого материала, чтобы при срыве или разломе диска не получить травму. При соблюдении размеров кожуха пылеотведение будет работать эффективно.

С этим читают

• Как с помощью болгарки резать металл
• Проводка в газобетонном доме: правила и советы
• Как просто и быстро открутить зажатую гайку на болгарке
• Способы штробления стен без пыли
• Резка пенопласта своими руками
• Изготовление буровой установки своими руками
• Как построить детскую песочницу своими руками
• Варианты изготовления полок в гараж своими руками
• Сухой ручей: фото и видео
• Чем и как просверлить плитку, чтобы она не треснула?

ШТРОБОРЕЗ ИЗ БОЛГАРКИ СВОИМИ РУКАМИ

Нет смысла покупать штроборез стоимостью от 500 долл. для того, чтобы проштробить несколько каналов для укладки труб в бетонной стене. Проще изготовить насадку для домашней болгарки, тем более что конструктивно приспособление состоит всего из трех элементов:

• Защитный кожух с патрубком для подключения пылесоса;
• Система направляющих роликов;
• Крепление с промежуточной вставкой, позволяющей закрепить на валу болгарки одновременно два отрезных круга.

Понятно, что механизм болгарки, и в первую очередь редуктор, должен быть абсолютно исправным. Даже один диск с алмазной кромкой на высоких оборотах создает на корпусе болгарки ощутимые вибрационные нагрузки. Два режущих круга в случае наличия биения в зацеплении могут сжечь червяк и колесо болгарки за несколько часов работы штробореза с насадкой.

Оптимальная мощность двигателя 1,9-2 кВт. Все промышленные образцы штроборезов оборудованы автоматом плавного запуска двигателя, в обычной болгарке его может и не быть, поэтому лучше всего планировать насадку под диски 125 мм.

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

Для изготовления насадки для болгарки потребуется:

• Черная листовая сталь толщиной 2,5-3 мм. Алюминий и пластик, тем более дерево, не выдерживают раскаленных искр, а куски оплетки и камня отрезного диска по бетону нередко пробивают кожух из мягких материалов;
• Арматура или стальной прут толщиной 6-8 мм;
• Пара подшипников с внутренним диаметром втулки, равным поперечному размеру стального прута;
• Стальная втулка — заготовка под изготовление переходного вала и крепежной гайки.

Лучше всего для изготовления использовать черный металл, основу корпуса можно сварить электросваркой, а боковую панель выполнить съемной на барашковых зажимах или на защелках-клиньях.

Не обязательно покупать товарное листовое железо для изготовления насадки – штробореза на болгарку, может сгодиться любая кастрюля небольшого размера, обрезок трубы или старый бачок из-под масла. Помимо прочего, потребуется подобрать небольшой патрубок диаметром, равным сечению насадки шланга домашнего пылесоса.

ЧЕРТЕЖИ И СХЕМЫ

Наиболее простой вариант самодельной насадки на болгарку представлен на фото и схеме. Конструкция представляет собой разъемный чехол из металла, закрепляемый на болгарке вместо штатного стального половинчатого кожуха.

Размеры защитного кожуха насадки выбираются исходя из мощности и габаритов самой болгарки, а также диаметра отрезных кругов.

Чем больше диск, тем дороже обойдется эксплуатация болгарки. Для дома достаточно диска 125-150 мм, круги в 180-190 мм потребуют использовать с двигателем под 2 кВт. Более того, для корпуса насадки на болгарку придется использовать металл толщиной 3-3,5 мм, что заметно утяжеляет инструмент.

ИЗГОТОВЛЕНИЕ ЗАЩИТНОГО КОЖУХА

Наилучшей заготовкой для изготовления корпуса кожуха будет старая металлическая эмалированная кастрюля. Черный металл заготовки позволяет легко сваривать, сверлить, клепать, резать без ограничений, а эмалевое покрытие послужит дополнительной защитой от разлетающихся бетонных крошек и абразива.

В первую очередь размечаем положение отверстия под выходной вал, фланец и крепежную гайку болгарки.

Отверстие вырезаем кольцевым сверлом.

Используя запчасти от старого кожуха болгарки, приклепываем к стенке насадки дополнительное усиление из полоски стали, к которой привариваем крепежный хомут.

В торце заготовки вырезаем отверстие под отводной патрубок подключения пылесоса, а в верхней части насадки — штробореза ввариваем шпильку М10 для установки новой рукоятки.

Вторую щеку кожуха вырезаем из круглой заготовки, диаметром на 15-20 мм больше размера уже готовой части насадки. По периметру нарезаем лепестки, отгибаем их под углом 90о. Готовую «щеку» вставляем в главную часть корпуса.

назначение изделия, изготовление приспособления для УШМ своими руками

Кроме большого количества достоинств, угловая шлифовальная машинка обладает одним недостатком. При проведении различных работ с древесиной или бетоном УШМ производит много мелкой пыли. Этот мусор затем необходимо убирать из самых труднодоступных мест. Чтобы этого избежать, стоит пользоваться кожухом для болгарки под пылесос, который можно изготовить своими руками из подручных материалов.

Содержание материала

Назначение пылесборника для УШМ

Современные технологии строительства предусматривают большое количество работ, которые выполняются при помощи болгарки. Резка металлических деталей не представляет особых трудностей, но есть и другие технологические процессы, при которых выделяется много мелкой пыли.

Специальные насадки углошлифовальной машинки понадобятся при проведении в помещении таких видов работ:

1. Штробление полов или стен. В этом случае производится очень много пыли вне зависимости от вида материала. Наибольшую сложность представляет то, что в основном такая работа выполняется на большой высоте. К тому же падающий сверху мусор равномерно оседает по всей комнате. Для этих работ лучше стоит использовать мощный штроборез bosch.
2. Резка плитки. Это наиболее распространенный пыльный процесс. Пыль от керамической плитки считается самой мелкой и вредной для здоровья человека.
3. Циклевание полов из древесины. Это очень объемная работа, которая выполняется на огромной площади. Именно поэтому пыли и мелкого мусора выделяется очень много.

Самодельный кожух из кастрюли

В некоторых случаях стоит использовать сварочный аппарат и самостоятельно изготовить кожух на болгарку для пылесоса из тонкого металлического листа. Такая конструкция получится красивой и прочной, но требует наличия сварочных навыков и дорогостоящих материалов. Если в мастерской есть старая кастрюля из алюминия, то можно сделать качественный кожух без использования сварочного аппарата.

Также рекомендуем прочитать:

Для этой работы понадобятся такие материалы и инструменты:

• алюминиевая кастрюля;
• болгарка;
• измерительные инструменты;
• краска.

Из другой части вырезается специальная посадочная ось для крепления на угловой шлифовальной машинке. Прямо на УШМ производится примерка диаметра вытяжного изделия. Его размер обязан быть наиболее точным, чтобы самодельный кожух не соскакивал от большой вибрации при проведении работ. Специалисты советуют применять прочный затяжной хомут при закреплении приспособления.

Приспособление из канистры

Домашние умельцы разработали более экономный вариант модернизации УШМ с кожухом для пылесоса. В любой мастерской всегда найдется ненужная пластиковая канистра от технических жидкостей. Подобная тара отлично держит форму, быстро обрабатывается и имеет заводской отводящий патрубок необходимого размера.

Чтобы сделать такое изделие, понадобятся такие инструменты и материалы:

• пластиковая канистра;
• канцелярский нож;
• крепежные материалы.

Сначала выполняется примерка, главным критерием которой является обеспечение необходимой глубины погружения режущего диска. Канцелярским ножом вырезаются нужные сквозные отверстия. Их размеры подбираются с учетом дальнейшего сохранения максимальной жесткости изделия. Оба посадочных отверстия вырезаются с обеих сторон канистры, чтобы можно было сменить направление вращения режущего диска. Шланг бытового пылесоса присоединяется к горловине пластиковой тары и закрепляется хомутом.

Далее необходимо прикрепить кожух к болгарке с помощью прочного хомута и специального переходного кольца. К сборке этой детали нужно отнестись предельно внимательно. Отверстие в канистре закрывается крышкой, которую можно перенести на противоположную сторону при изменении направления вращения режущего диска.

Резка керамической плитки без пыли

Выполнять резку керамической плитки ушм с заводским пылеотсосом очень сложно, потому что чехол перекрывает место реза, а строителю необходим абсолютный контроль за проведением работы. Для этой цели стоит сделать самодельный пылесборник из прозрачных материалов, например, из большой пластиковой бутылки.

Это приспособление закрепляется с помощью заводского защитного кожуха. Горловина бутылки очень хорошо подходит под раструб бытового пылесоса. Такая самодельная прозрачная насадка поможет выполнить самые сложные работы. А также мастер сможет контролировать вхождение режущего диска в керамическую плитку. По окончании работ необходимо лишь выкинуть мусор из мешка.

https://youtube.com/watch?v=wop1TDftMj0

Причины образования пыли

Болгарка является универсальным инструментом. С ее помощью, используя различные насадки, можно резать металл, камень, керамогранит и плитку, обрабатывать древесину и прочие материалы. Но одним из недостатков является образование огромного количества пыли. Работы, вызывающие образование большого количества мелкого мусора:

• Штробление пазов на стенах. Работы производятся по штукатурке, а цемент и песок имеют мелкую фракцию. Высота прохождения каналов находится на уровне полутора или двух метров. С такой высоты пыль равномерно оседает по всей площади помещения.
• Шлифование деревянных конструкций. Перед окрашиванием или покрытием лаком деревянные изделия подлежат обязательному удалению волокон целлюлозы, которые образуются в процессе пиления. Целлюлоза тонкая, легкая и на протяжении длительного времени зависает в воздухе.
• Удаление старого лакокрасочного покрытия. Перед нанесением свежей краски старую требуется удалить. Используется лепестковый наждачный круг. Снимаемая им краска получается мелкой.
• Резка напольной и декоративной керамической плитки. Спеченная керамика имеет мелкозернистую структуру, и она проникает повсюду.
• Циклевание паркета или деревянных полов. Выравнивание полов происходит за счет снятия верхнего слоя. Неровности имеют различную высоту и поэтому, кроме стружки, образуется много древесной пыли.

По окончании ремонта пыль приходится удалять из всех возможных щелей и полостей. Для защиты соседних помещений от строительной пыли, в дверных проемах устанавливаются защитные экраны из полиэтиленовой пленки или легкой ткани. Также используются специальные приспособления, которые можно изготовить самостоятельно.

Немного о штроблении

Штроба (реже упоминается термин «борозда») представляет собой две параллельные канавки, ширина и высота стен которых определяют возможности монтажа в ней коммуникаций. Для выполнения штроб требуются следующие размеры паза:

• Ширина от 3 до 50 мм (первый вариант предусматривает укладку в штробе только силовых и слаботочных кабелей, второй – для монтажа труб системы отопления);
• Глубина паза – не менее его ширины, но лучше с небольшим запасом в 5…10 мм;
• Дно штробы – ровное, без выступов.

Иногда приходится штробить и наклонные пазы. Для косой штробы все указанные размеры обычно увеличиваются на 10…12%. Штроба должна быть максимально ровной, поскольку любой уклон паза автоматически увеличит длину кабеля или трубы. Расстояние от оси паза до смежных конструкций потолков, проёмов и т. д. – должно быть не менее 150 мм, а до элементов газопровода – не менее 400 мм.

Значение имеет также и материал стен. Поскольку получение паза происходит с удалением материала из-под диска инструмента, то вся пыль и обломки камней попадают в работающего. Даже при выполнении подобных работ в стенах из пено- или газобетона необходимость в пылеулавливании весьма актуальна, поскольку мелкодисперсная пыль будет находиться в воздухе длительное время.

В профессиональном штроборезе все эти проблемы решаются подсоединением к инструменту пылесоса с циклонным фильтром. Обычные сетчатые забьются продуктами штробления за несколько секунд непрерывной работы штробореза.

Второе существенное отличие штробления специализированным инструментом – наличие передвижной рамы с колёсиками, управляя которой, можно существенно снизить нагрузку на руки работающего. Однодисковая штроборез-насадка на болгарку кардинально проблему не решает, поскольку глубина штробы никак не ограничивается, а ручное удаление перемычки весьма трудоёмко, и не обеспечивает хорошее качество дна полученного паза. Кроме того, при втором проходе непросто будет добиться параллельности стенок штробы.

Штроборез для пеноблоков – конструктивные особенности

Ручной инструмент для штробления может изготавливаться в следующих конструктивных вариантах:

• на базе обычной болгарки. Конструкция предусматривает установку на валу устройства двух режущих дисков по бетону, между которыми может устанавливаться втулка нужной длины или необходимое количество шайб. Изменяя длину распорного элемента, регулируется интервал между режущими дисками, соответствующий ширине канала;
• модернизированный вариант. Он представляет собой усовершенствованную версию болгарки, на которой, кроме двух кругов, смонтирован кожух, изготовленный из металлического листа. Пыль, образующаяся в процессе штробления, удаляется через патрубок, закрепленный на металлическом кожухе аспирационного устройства;

Штроборез на базе обычной болгарки

на основе ручной шлифмашинки. Усовершенствованный вариант инструмента по конструкции похож на болгарку с аспирационным кожухом. Отличительная черта конструкции – наличие передвижной платформы с колесиками, закрепленной в нижней части пылеприемника. Этот вариант позволяет без приложения значительных усилий легко перемещать устройство по стене.

Электрический штроборез по газоблоку по эффективности превосходит ручной инструмент благодаря следующим моментам:

• увеличенной скорости штробления;
• ровной поверхности стенок паза;
• четкой геометрии канала;
• повышенной безопасности;
• возможности аспирации.

Современный электрический инструмент для штробления включает:

• защитный кожух. Он предотвращает возможность травмирования оператора осколками при вращении дисков;
• аспирационный патрубок. Обеспечивает пылеотбор из рабочей зоны при подключении к пылесосу;
• рабочую площадку. Обеспечивает плавное перемещение устройства по стене и позволяет регулировать глубину паза;
• рабочую рукоятку. Она может устанавливаться в различных местах кожуха, обеспечивая удобное расположение устройства при резке;
• электрический привод. Ускоренное штробление обеспечивается при мощности 2 кВт и частоте вращения шпинделя 5500 об./мин.

Штроборез Hitachi CM7MRUУстройство может комплектоваться различной электронной аппаратурой, которая обеспечивает следующие функции:

• регулировку частоты вращения шпинделя;
• плавный пуск двигателя при включении;
• торможение диска при отключении питания;
• блокировку мотора при нагреве;
• уменьшение вибрационных колебаний.

Из чего изготовить защитный чехол от пыли на болгарку

Изготовление защитного кожуха предусматривает использование таких видов материалов, как пластиковая канистра, кастрюли из алюминия, ДСП, фанера, ламинат, доска, нержавеющие листы и т.п. Выбрать можно любой материал, который имеется в хозяйстве. При этом исключается необходимость покупать насадку, так как сделать ее своими руками очень легко и просто.

Главное условие — это обеспечение достаточной прочности готовой насадки на болгарку. Кожух должен выдерживать воздействие мелких частиц бетона, вылетающих при проведении работ. Чтобы изготовить кожух, нет необходимости прибегать к применению вспомогательных инструментов, как например, сварка, так как из пластиковой канистры можно быстро сделать насадку. Пример такой насадки показан на фото ниже.

Для изготовления такого приспособления требуется минимум времени. Самодельный штроборез из болгарки можно сделать быстро и легко, воспользовавшись арсеналом из подручных средств. Если воспользоваться материалами из алюминия или дерева, то при работе по изготовлению насадки понадобятся саморезы, а при применении стали не обойтись без сварочного аппарата. Рассмотрим принцип изготовления насадки штроборез на болгарку своими руками:

1. Для изготовления понадобятся остатки от ДСП или ДВП. Кроме того, подойдет даже фанера, поэтому используем любой листовой материал, который имеется в наличии
2. Из ДСП вырезаются соответствующей формы два боковых основания. Формы этих оснований зависят от размеров имеющегося в наличии инструмента
3. Чтобы не пришлось подбирать форму, рекомендуется предварительно сделать чертеж на бумаге, а затем перенести его на картонку. Из картонки изготовить шаблон, устранив все недочеты
4. На основании шаблона изготовить чехол, воспользовавшись для этого ДСП
5. С одной стороны основания ДСП просверлить отверстие соответствующего диаметра. Этим отверстием закрепить готовую насадку на электроинструменте
6. Для соединения ДСП при изготовлении насадки можно использовать саморезы или специальные мебельные крепежи соответствующей длины

https://youtube.com/watch?v=eIPNx–r33o%3F

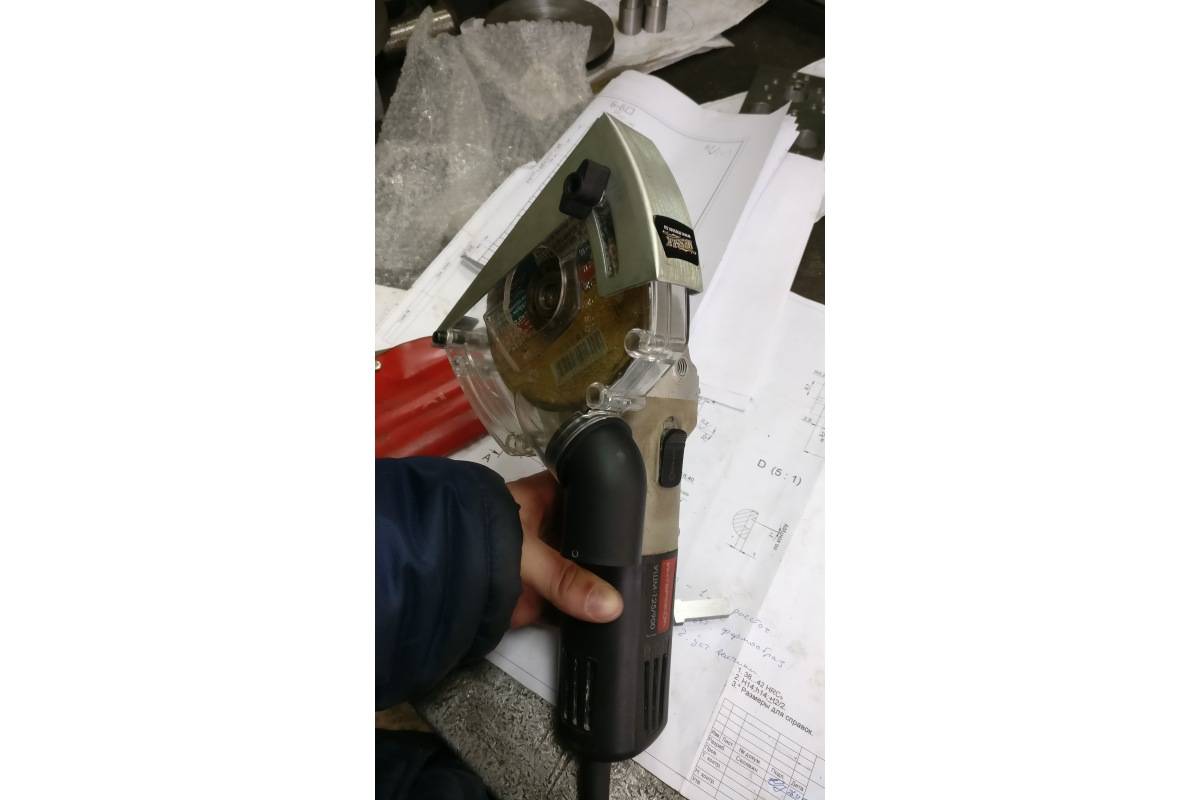

На фото ниже показан получившийся чехол на болгарку. Такой чехол изготовить просто, но его недостаток в отсутствии отверстия для подсоединения шланга. Устранить этот недостаток поможет гильза соответствующего диаметра и длины, вмонтировать которую необходимо в верхнюю часть конструкции. К выступу гильзы следует подсоединить шланг от пылесоса.

Это интересно!При использовании пылесоса для всасывания мусора и бетонной крошки рекомендуется брать промышленные или строительные пылесосы, но никак не бытовые. Они не предназначены для таких дел, поэтому в итоге могут выйти быстро из строя.

Процесс изготовления насадки не трудный, и качество конечного приспособления зависит больше от смекалки и воображения мастера. Изготовить своими руками можно не простой чехол на болгарку, но еще и регулируемый. Принцип изготовления защитного кожуха регулируемого заключается в том, что нужно сделать дополнительно подвижную часть. За счет этой подвижной части будет выбираться необходимый размер выступа режущих дисков на болгарке.

По аналогичному подобию можно изготовить насадку с регулируемой частью из ДСП и прочих материалов.

Как превратить болгарку в штроборез

Чтобы сделать полноценный штроборез из болгарки своими руками, надо решить два вопроса:

• Отвод пыли. Это первоочередная проблема – без ее решения дальнейшая модернизация бессмысленна.
• Размещение на валу, предназначенного для одного диска, двух кругов по бетону. При этом конструкция должна быть надежной и обеспечивать строго перпендикулярное положение кругов к плоскости реза – малейший перекос при 3000 и больше оборотов в минуту это в лучшем случае заклинивание и выход из строя редуктора или двигателя.

Изготовление защитного кожуха

По большому счету, эта деталь и делает из УШМ самодельный штроборез – такая насадка на болгарку заменяет стандартную защиту, установленную на устройстве, полностью скрывая за собой часть круга, не погруженную в стену. Как сделать крепления, вопроса возникнуть не должно – они просто копируются с заводской детали.

Защитный и пылеулавливающий кожух представляет собой обрезанный сбоку приплюснутый цилиндр, в котором есть патрубок для подсоединения шланга от пылесоса (можно использовать строительный, а если сделать циклонный фильтр, то и обычный бытовой).

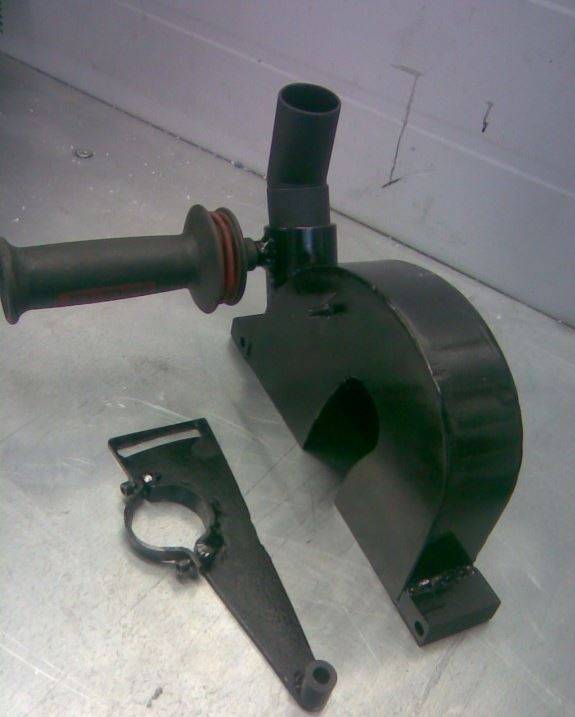

Высота цилиндра делается достаточной, чтобы в него поместились два диска на необходимом расстоянии друг от друга. Для его изготовления нужны два железных полукруглых пластины и полоска стали, которая будет их скреплять. Полоска сгибается, приваривается к округлым частям пластин и основа кожуха готова.

В зависимости от креплений заводской защиты, в пластине, что будет прилегать к корпусу болгарки, кроме прорези для вала делаются отверстия под болты, либо приваривается хомутовый зажим.

Регулировка глубины пропила

Часть кожуха, что решает эту задачу, одновременно является направляющей для штробореза – если к ней приделать колесики, то по ним устройство будет легко перемещать по стене.

Делается в «Г» или «Т»-образной форме – нижняя часть «буквы» набирается из двух уголков, которые крепятся к верхней части защитного кожуха так, чтобы нижняя часть могла свободно опускаться и подниматься, что и позволит регулировать насколько диски будут выглядывать из-под кожуха. Фиксацию в заданном положении проще всего сделать с помощью болтового соединения или упора.

Дополнительно на основании направляющей привариваются боковины, чтобы пыль, как бы ни была отрегулирована глубина реза, не вылетала из-под кожуха.

Верхняя часть «буквы» нужна для устойчивости – на ней и устанавливаются колесики для плавного перемещение штробореза по стене.

Установка на вал двух дисков

Крайне редко заводской вал болгарки бывает достаточной длины, что позволит сразу же закрепить на нем два круга. Логических выходов из этого положения два – выточить новый вал или сделать гайку, который зажимал бы первый круг и удерживал второй. По ряду причин, второе решение выгоднее:

• Не требуется разбирать болгарку.
• Если устройство выйдет из строя, то можно приобрести другое и просто переставить на него гайку.
• Технически проще выточить гайку, чем вал, соединяющийся с редуктором.
• Гайка вытачивается вместе со втулкой.

Надеваются диски в следующем порядке:

1. На вал болгарки устанавливается первый диск.
2. Сверху на него ложится втулка и на нее – второй круг.
3. Гайка продевается сквозь верхний диск, втулку и затягивается прижимая первый диск и зажимая второй между собой и втулкой.

Наглядно вся конструкция показана на видео:
