Сантехнический шкаф
Это обыкновенный короб, маскирующий доступ к трубам, внутри которого устанавливаются полки. Такая защитная конструкция создает оптимальные условия для использования маленького пространства, хотя размеры санузла не имеют определяющего значения при выборе сантехнического шкафа для маскировки труб в туалете.
Маскирующие шкафы продаются в торговой сети, но их конструкция несложная, так что вполне реально собрать короб с полками самому по своему вкусу.
Проектировка и разметка выполняются так же, как и для короба. Сантехнический шкаф лучше разместить за унитазом. Для удобства монтажа и увеличения вместительности стоит сделать конструкцию на всю ширину стенки.
Перед началом сборки надо ясно представлять, каким будет изделие на выходе. Для этого можно сделать эскиз и обозначить на нем размещение полок, места расположения петель, на которых будет висеть шкаф, механизмы крепления и раскрытия дверей.
Есть несколько видов материала, из которого можно сконструировать сантехнический шкаф:
- ДСП;
- МДФ;
- дерево;
- пластик.
Ко всем материалам предъявляются одинаковые требования – водостойкость и возможность наружной отделки, гармонирующей с санузлом.
В домашних условиях предпочтительнее использовать древесно-стружечную плиту толщиной 16 мм. Понадобится простой набор инструментов – дрель, электрический лобзик, шуруповерт и шурупы, уровень, измерительная рулетка. Следует приобрести фурнитуру:
- петли и ручки для дверок;
- крепежные устройства;
- магниты;
- уголки для полок.
Не стоит экономить на мелочах, то есть на фурнитуре. Качественная продукция от проверенных изготовителей продлевает срок службы шкафа.
Старые элементы сантехники лучше сразу заменить на новые, стены очистить от предыдущего покрытия. После этого можно приступать к сборке каркаса из четырех составляющих частей:
- две боковые;
- задняя;
- верхняя.
Боковые элементы выполняют функцию опоры – нижними торцами их ставят на пол, а к верхним крепят крышу шкафчика. Задняя стенка занимает всю полезную высоту шкафа.
Боковые стенки следует устанавливать по уровню строго вертикально. На них будут крепиться двери, и в случае кривизны боковых панелей створки перекосятся и не закроются плотно.
Не стоит размещать их на одинаковом расстоянии друг от друга. Высоту между полками определяют по размерам предметов, которые будут храниться в этом шкафу. По ширине полки должны быть на 2-3 сантиметра уже, чем боковые стойки. Это обеспечит нужную плотность прилегания дверей или люка.
Иначе полки будет невозможно вставить на свои места, или в них появятся большие зазоры в результате корректировочных подрезаний.
После этого приступают к изготовлению дверей, которые могут быть из ДСП или жалюзийными.
Жалюзийные дверцы
Жалюзийные дверцы подходят для обеспечения доступа к скрытым в сантехшкафу трубам и устройствам для водопользования. Они не портят дизайн в санузле, способствуют циркуляции воздуха в шкафу, удобны в использовании. Для туалета лучше подойдут пластиковые жалюзи, поскольку этот материал водостойкий.
Торговая сеть предлагает широкий ассортимент жалюзи, чтобы задекорировать дверки шкафов. Их типовые размеры учитывают уже во время проектировки. Монтаж дверки сводится к аккуратному закреплению жалюзи в проеме сантехнического шкафа.
Шкаф с дверьми из ДСП
Если в качестве материала выбрана ДСП, то разумнее всего заказать дверцы в мастерской по размерам собранного каркаса или купить готовые. Эти варианты не требуют затрат времени, специальных знаний и навыков.
Количество створок и их величина зависят от модели и расположения сантехшкафа. Самостоятельно легче сделать двери распашного типа с одной или двумя створками.
Ручки подбирают и крепят после наружных отделочных работ, чтобы эти аксессуары вписались в дизайн санузла. Фальшпанелями нередко зашивают возможные щели между капитальными стенами и боками шкафа после того, как была сделана задняя стенка в туалете.
Как скрыть трубы своими руками
Рассматривая поэтапно, как и чем закрыть трубы, чтобы к ним был доступ, следует остановиться на способах маскировки.
Короб из ПВХ-панелей
Короб можно выполнить как из пластика, так и из гипсокартона. Однако в первом случае получается сразу готовая конструкция. Особенно такой вариант актуален, если в качестве отделки санузла используются ПВХ панели.
Монтируют короб следующим образом:
- Проверяют трубы на предмет качества соединений.
- Обрабатывают антисептиками стены и потолок в месте монтажа конструкции.
- Крепят обрешетку.
- Устанавливают пластиковые панели.
Чтобы была возможность доступа к трубам, счетчикам или запорным механизмам, устанавливают готовый сантехнический люк.
Более подробно об изготовлении короба можно узнать из видео.
Короб из гипсокартона
Для работы понадобятся такие инструменты и материалы:
- ножовка по дереву;
- электролобзик;
- электродрель и сверла;
- ножницы по металлу;
- саморезы;
- гипсокартон.
Инструмент выбирают, исходя из материала, который будет использоваться для каркаса. Если в конструкции задействуются деревянные элементы, их заранее обрабатывают защитными средствами от влаги. В остальном процесс монтажа каркаса состоит из таких шагов:
- При помощи лазерного уровня, карандаша и угольника наносят разметку на полу и стенах для крепления направляющих.
- Подготавливают направляющие и соединительные планки. Для этого нарезают металлопрофиль на отрезки нужной длины.
- Производят крепление направляющих вдоль стояка, используя дюбели и саморезы.
- Монтируют закладные элементы в профиль. Делается это для того, чтобы была возможность фиксации люка, гипсокартона и фанеры.
- Устанавливают люк. Для этого на вертикальных стойках закрепляют поперечины с закладными. Затем монтируют сам люк на саморезы к закладным.
- Крепят фанеру. Ее используют для увеличения жесткости гипсокартона в том случае, если планируется навешивание полок на короб.
- Обшивают короб с торцевой стороны гипсокартонном.
- С фронтальной части короба крепят ГКЛ.
Дальнейшие работы направлены на подготовку поверхности гипсокартона к отделке, т.е. грунтование. Причем обработка грунтом необходима независимо от типа отделки – под плитку или покраску. Если всю работу выполнить качественно, то конструкция получится надежной, а люк будет практически незаметным.
Трубы в ванной комнате или туалете можно зашить гипсокартоном, но при этом оставить к ним доступ, сделав одну из секций съемной на магнитах либо на петлях.
Встроенный сантехнический шкаф
Монтаж дверок сантехнического шкафа выполняют по аналогии с любыми дверьми: на основание (раму) навешивают петли. Обычные створки можно задействовать для просторного санузла. Для маленькой комнаты подойдут компактные двери-гармошки.

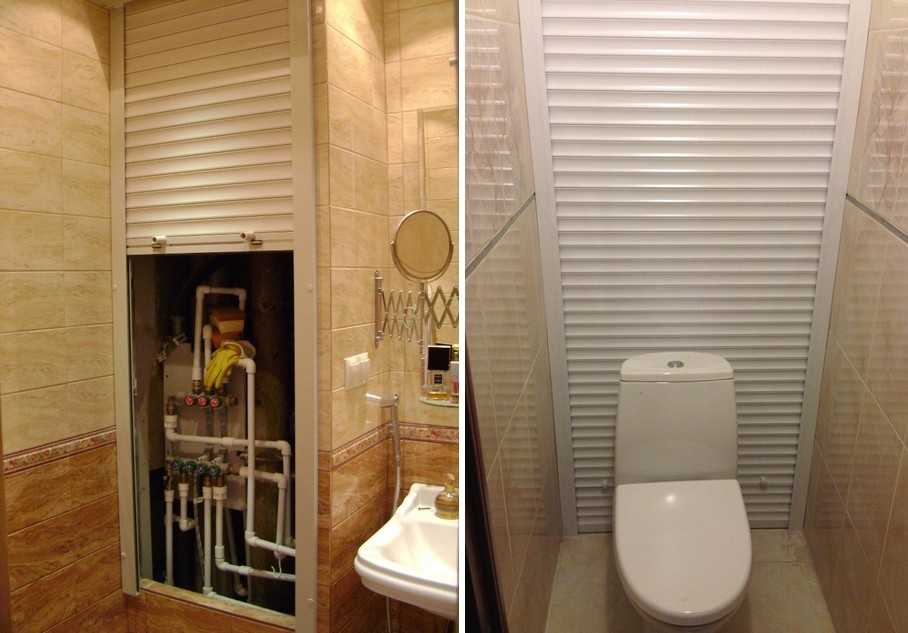

Рольставни
В отличие от смотровых люков, рольставни более практичны. Благодаря такой конструкции можно быстро получить доступ к скрытому пространству. Для монтажа рольставней понадобятся:
- электродрель;
- рулетка и уровень;
- крепеж;
- комплект для рольставней.
Предварительно подготавливают поверхность стен, чтобы расстояние между ними по высоте было одинаковым. Затем монтируют рольставни в каркас из металлических профилей, который аналогичен конструкции для пластиковых панелей. В целом установку выполняют в такой последовательности:
- Устанавливают направляющие и верхний короб.
- Крепят ламели на барабанный вал.
- Когда установлена последняя ламель, проверяют конструкцию на закрытие/открытие.
Рассмотрев наиболее распространенные способы, как спрятать трубы в туалете с доступом к ним своими руками с фото-примерами и пошаговыми инструкциями, можно будет заметно преобразить интерьер санузла, сделав его современным и привлекательным. Выбирая способ маскировки труб, следует исходить из общего дизайна, бюджета и личных предпочтений.
Чем можно закрыть трубы в туалете: другие варианты
Помимо уже рассмотренных способов – использования коробов и стенок из ГКЛ и пластиковых панелей – есть и другие, достаточно удачные способы спрятать коммуникации при сохранении доступа к ним.
Первый и наиболее часто встречающийся – встроенный шкаф.
Он может выполняться на всю заднюю стенку или, как показано на иллюстрации выше, только на верхнюю часть. Основа такого шкафа – каркас или другие крепления для полок и дверок. Можно также повесить готовый шкаф, убрав часть задней стенки и полок так, чтобы нашлось место для стояка канализации и труб горячей и холодной воды.
Ниже предложены несколько вариантов конфигурации таких шкафов, их планировка зависит от положения труб.
Особенно удобен такой шкаф, если в туалете, помимо труб, надо спрятать еще и водонагревательный бак.
Ну и, разумеется, полки не будут пустовать – во встроенном шкафу отлично хранятся моющие и чистящие средства, стратегический запас туалетной бумаги, приспособления для уборки и прочие полезные вещи.
На видео представлен подробно процесс создания такого шкафа с учетом ошибок создателя.

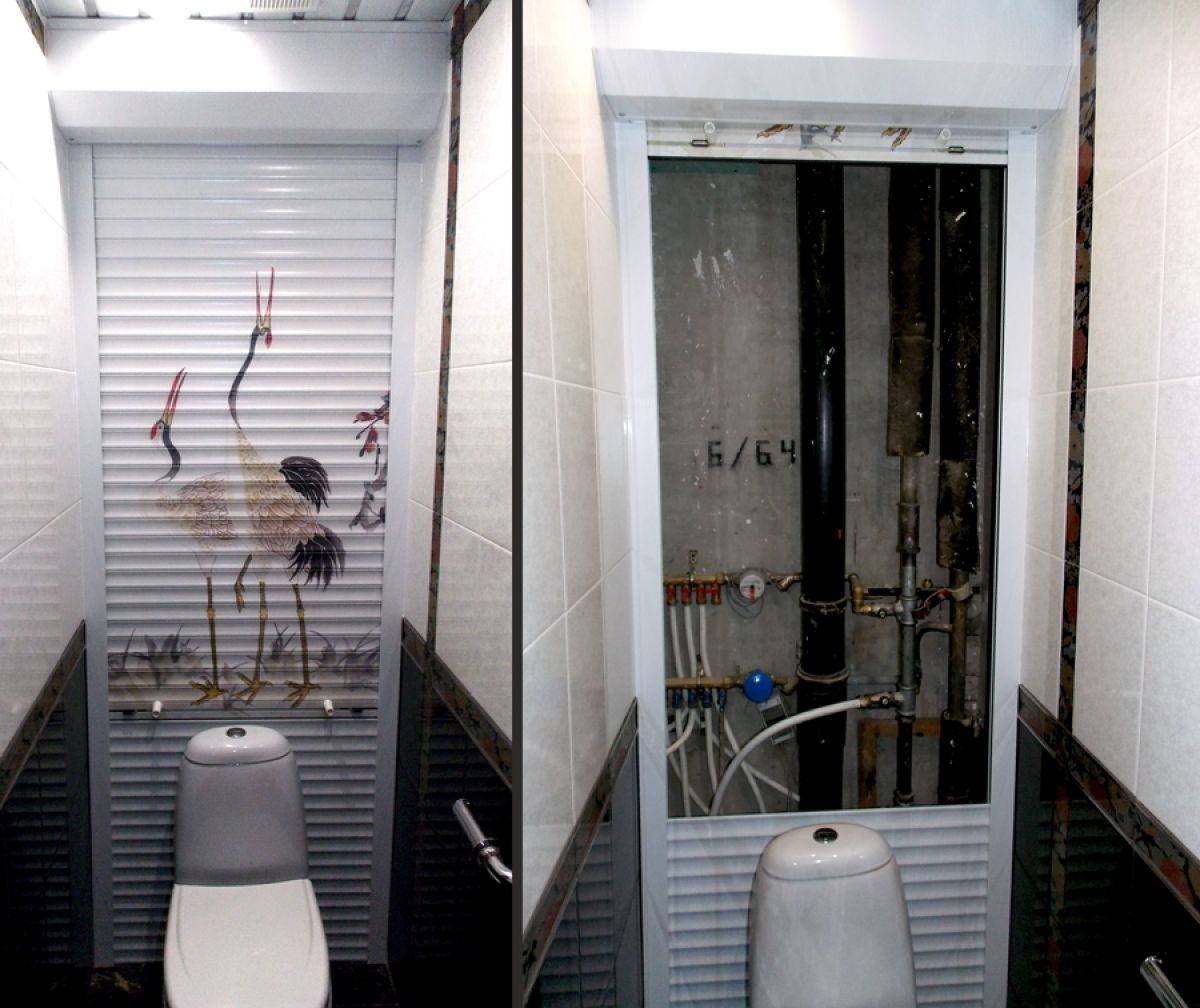

Еще один удачный вариант маскировки – рольставни. Эта конструкция обеспечивает быстрый доступ полностью ко всем коммуникациям, при этом в закрытом состоянии выглядит очень эстетично и легко очищается.
Основная задача при монтаже – размещение боковых направляющих и верхнего короба, скрывающего механизм подъема рольставни. На видео представлена инструкция по установке конструкции своими руками.
Недостаток у данного метода, пожалуй, только один – его требуется устанавливать на весь проем. Если закрывать необходимо не всю стенку, а только ее часть, придется монтировать дополнительно короб или хотя бы одну дополнительную стенку для установки направляющих.
Рольставни не обязательно должны открываться только снизу вверх – можно установить два изделия или разделить основное полотно на две части, нижняя из которых (за унитазом) будет неподвижной.
К плюсам этого варианта можно отнести быстрый монтаж и сочетаемость со всему способами отделки санузла. Кроме того, нейтральный белый цвет – отнюдь не единственный возможный дизайн рольставни. Производители предлагают большой выбор фотопечати, цветных полотен.
Выбор конструкции для короба
Использование жалюзи
Существует вариант, в случае реализации которого коммуникации будут незаметны, а доступ к ним останется свободным. Для этого задействуют рольставни и жалюзи. В этом случае, чтобы добраться до вентилей или счетчика, потребуется отодвинуть в сторону шторку и полноценный доступ к ним будет обеспечен.
Главный плюс подобных конструкций заключается в том, что они не уменьшают пространство помещения, а поэтому их можно обустраивать в санузлах любой площади. Когда ширина проема, который нужно перекрыть, составляет меньше 52 сантиметров, применяют вариант системы со шнуровым механизмом. Если это расстояние более широкое, задействуют конструкции на пружинах.
Если запланирована установка моторизированной системы на электрическом карнизе, ее располагают так, чтобы двигатель находился в герметичном корпусе.
Опорой для монтажа рольставней может являться:
- конструкция, собранная из гипсокартонных листов;
- пластиковый короб;
- фальш стена в ванной.
Используют один из двух вариантов установки: путем размещения короба снаружи или внутри. Первый из них задействуют в тех случаях, когда имеется возможность создать в проеме углубление. Другой способ применяют, когда инженерные коммуникации располагаются близко к проему.
При наличии даже небольшого перекоса конструкции полотно не сможет беспрепятственно съезжать по рельсам, в результате чего система быстро выходит из строя. Чтобы избежать появления подобной проблемы, для выравнивания поверхности используют сборку короба.
Процесс создания детали для нижней части конструкции перед тем, как закрыть нишу в ванной, с целью маскировки места нахождения горизонтально проложенной канализационной трубы, будет несложно. Нужно измерить ширину проема и в соответствии с этим значением выпилить из ДСП заготовку. Ее оснащают выемкой для размещения подвода к унитазу.
Чтобы узнать высоту детали, нужно ориентироваться на протяженность полотна. Например, для проема, имеющего высоту 240 сантиметров при длине конструкции, состоящей из короба с полотном, в 180 сантиметров, нужно вырезать деталь высотой 60 сантиметров (240 – 180).
Последовательность действий
Рассмотрим подробнее, как собирается каждая разновидность короба:
МДФ и пластик
Итак, изготавливаем короб для труб из пластика в туалете. Определившись с размерами короба, собирают каркас из брусков. Если используются МДФ-панели, их следует прикрутить к каркасу саморезами. Для оформления наружных и внутренних углов применяют угловые планки, которые скроют крепежные детали.
Для установки ПВХ-панелей на каркасе сначала нужно закрепить (можно строительным степлером) специальный профиль – угловые и торцевые планки. Лист ПВХ необходимо вставить в образовавшиеся пазы.
Трубы, спрятанные за коробом
Раскрой пластиковых панелей следует осуществлять таким образом, чтобы каждая грань короба состояла из одного фрагмента – такая конструкция будет прочнее.
В верхней грани короба, в произвольном месте, следует проделать отверстие и установить в него вентиляционную решетку.
Небольшое отверстие следует просверлить и в самом низу боковой грани. Благодаря нему протечка, если таковая случится, сразу будет обнаружена.
Гипсокартон
Монтаж каркаса для гипсокартонного короба начинают с прикручивания к стене и полу направляющих профилей.
Затем в них вставляют поперечные ребра, выполненные из профиля стоечного. Оба профиля скрепляются между собой специальными фиксаторами – так называемыми «крабами».
Также для скрепления элементов каркаса можно воспользоваться специальным инструментом – просечкой.
Если грань короба не является цельной, а набирается из нескольких фрагментов ГКЛ, поперечные ребра необходимо расположить на месте их стыков. Затем стыки нужно будет проклеить бумажным скотчем.
Напомним, что короб из гипсокартона является неразборным, поэтому на каркасе напротив вентилей и счетчиков нужно закрепить лючки.
Выпускаются специальные разновидности, на дверцы которых удобно наклеивать кафельную плитку – это на случай, если отделку короба предполагается выполнить именно этим материалом. Чтобы лючки не открывались самопроизвольно, их можно оборудовать магнитами для дверок шкафов и сервантов.
Листы гипсокартона прикручивают к каркасу саморезами, головки которых должны быть утоплены в материал примерно на 1 мм. Не забудьте прорезать сверху вентиляционное отверстие, после чего стенки короба можно шпаклевать и оклеивать отделочным материалом – обоями или плиткой.
Фанера и OSB
Каркас, как и в первом варианте, собирается из деревянных брусков, к которым листовой материал прикручивается саморезами. Поскольку и фанеру, и OSB придется оклеить облицовочным материалом, данную разновидность короба также можно считать неразборной – необходимо установить люки.
Шкаф
Короб-шкаф собирается из ДСП или OSB и отличается от обычного короба только наличием дверок. Их можно сделать и самому, но лучше приобрести готовые в мебельном магазине. Вентиляционное отверстие, как и в коробе, делается сверху, но если шкаф состоит из нескольких секций, лучше устроить индивидуальную вентиляцию для каждой из них, просверлив отверстия в дверках.
Декоративная штукатурка
Если краска кажется слишком скучным вариантом – всё-таки глаз должен за что-то цепляться – на помощь приходит декоративная штукатурка. Едва уловимые узоры, которые она образует, можно рассматривать снова и снова. К тому же, такая «брутальная» отделка отлично подходит для сантехнического помещения.
Если вы хотите сделать ремонт как можно экономнее, можно просто оставить стену со строительной отделкой без подготовки – бетон тоже в моде. Если хочется более выразительного цвета, стену можно покрыть сверху специальной пропиткой. Это, к тому же, поможет защитить ее от влажности и повреждений.
Обзор материалов
Чтобы спрятать канализационные трубы или водопроводные сети, можно использовать множество материалов. Например, жалюзи, которые закроют нишу в стене. Пластиковыми панелями или гипсокартоном можно зашить короб, в котором будут проходить инженерные коммуникации. В сети можно найти фото различных вариантов использования этих материалов.
Гипсокартон
Чаще всего используется способ зашивания труб в гипсокартонный короб. Подробную видео инструкцию по монтажу короба можно найти в конце статьи. Данный материал имеет множество преимуществ:
- При необходимости конструкцию можно демонтировать.
- Выполнять монтажные работы довольно легко. Сначала нужно соорудить каркас из бруса или профилей. Затем обшить всё гипсокартоном.
- Это экологически чистый материал, который безвреден для людей и животных. Он не источает вредных веществ даже при нагревании.
- С помощью гипсокартона можно получить ровную и гладкую поверхность, которая подходит не только для укладки керамической плитки, но и для поклейки обоев, а также покраски.
Единственный недостаток, связанный с использованием гипсокартона, состоит в том, что в случае замены или ремонта труб вам придётся полностью демонтировать его и потом сделать заново.
Пластиковые панели
Обшить такой же короб, как и под гипсокартон, можно пластиковыми панелями. У этого материала есть свои преимущества:
Методы сокрытия труб в ванной
- Эти изделия очень легко и быстро монтируются на каркас из бруса или направляющих профилей.
- Материал безопасен для человека.
- Если короб заделать пластиковыми панелями, то их намного проще и быстрее демонтировать в случае аварии, чем гипсокартон. При этом после выполнения ремонтных работ изделие можно установить на старое место.
- Внушительный срок службы с сохранением первозданного вида.
- Такой материал не боится влаги. Он легко моется, не подвержен воздействию плесени и порче насекомыми.
- В продаже есть множество вариантов расцветок и фактур этого материала, так что вы без труда выберете изделие под стиль и цвет вашего интерьера. Также есть покрытия с фото печатью и различными геометрическими принтами.
- После того как вы обошьёте короб пластиковыми панелями, вам не нужно делать никакой финишной отделки, ведь панели имеют декоративное покрытие.
Единственный недостаток в том, что этот материал может плохо гармонировать с плиточной облицовкой стен.
Жалюзи
Самый простой и доступный вариант, как спрятать трубы в туалете, это использование жалюзи. Он подойдёт для санузлов небольших габаритов, в которых все трубы находятся на одной стене или в отдельной нише. Благодаря использованию жалюзи можно получить следующие преимущества:
- Не требуют сложно монтажа – не нужно делать короб или каркас, достаточно лишь зафиксировать крепёж на потолке. Таким образом, вы сможете быстро и легко закрыть стену, где проходят канализационные трубы и коммуникации воды.
- Это изделие позволяет сэкономить свободное пространство в помещении.
- В зависимости от размера жалюзи можно закрыть стену частично или полностью.
- Чтобы получить доступ к трубам или водомерам, вам достаточно лишь приподнять жалюзи.
- Большой ассортимент расцветок и фактур, а также жалюзи с фото печатью облегчат выбор нужного изделия под цвет и стиль интерьера.
- Благодаря тому, что будет закрыт внушительный участок стены, за жалюзи можно установить полки для хранения бытовой химии и различного хозяйственного инвентаря.
Недостатков у жалюзи почти нет, важно выбирать изделия из качественного материала, который не поменяет свой цвет в ходе эксплуатации. Также важно учитывать, что изделие должно легко мыться и не вбирать в себя запахи

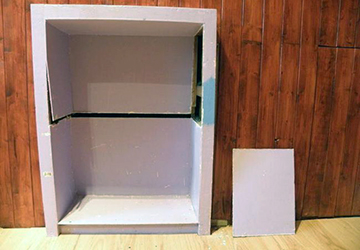

Самодельный или готовый короб
Чтобы закрыть трубы в туалете, можно использовать готовый или самодельный съёмный короб. Этот вариант также имеет свои преимущества:
- Готовое изделие остаётся лишь установить (см. фото ниже).
- Если готовая конструкция не подходит из-за особенностей помещения, то можно сделать такой короб самостоятельно. Его изготовление и монтаж также не вызовут проблем.
- Благодаря тому, что конструкция съёмная, в любой момент есть доступ к инженерным сетям.
Основной недостаток состоит в том, что это довольно габаритное изделие, которое может не подойти для вашего небольшого помещения. Также цена конструкции будет немного больше, чем изготовление несъёмного короба из гипсокартона способом, описанным выше. Также могут возникнуть проблемы с подключением унитаза в случае использования готового короба. Виды канализационных труб для внутреннего использования
Скрытая установка – штробление
Кроме декоративных облицовочных вариантов маскировки труб существует и «внутренний» – установка разводки в туалете в специально пробитые штробы. С помощью штробореза, перфоратора или двери в местах прокладки труб вырезают специальные канавки, куда и прячут водопроводные и канализационные ветки.
Канализационный стояк отличается большим диаметром (100-110 мм), поэтому его в стены не зашивают, но трубы ХВС и ГВС легко помещаются в штробы
Предпочтение при скрытой установке отдается прямым участкам трубопровода с неразъемными ли условно разъемными соединениями и узлами. У «невидимого» монтажа два главных преимущества: отсутствие сантехнических деталей, внешний вид которых мало соответствует красивой облицовке стен, и экономия места.
Существует ряд правил, прописанных в нормативных документах, которые резко ограничивают использование штробления:
- нельзя прокладывать штробы в несущих стенах;
- для скрытого монтажа подходят только трубы, соединенные по неразъемной, монолитной технологии (паяные), к остальным видам необходим доступ;
- зона штробления должна быть свободной от электросетей;
- при выборе ширины штроб нужно учитывать линейное расширение материала (например, полипропилен расширяется по всем направлениям);
- для монтажа используют хомуты, чтобы трубы при соприкосновении со стенкам не издавали звуков; иногда применяют теплоизолирующий материал.
Опытные сантехники рекомендуют хранить схему скрытой разводки, так как при капитальном или аварийном ремонте она может пригодиться. Перед тем, как в туалете зашить и замуровать трубы, рекомендуем составить подробный чертеж.
Как быстро и просто закрыть трубы пластиковыми панелями
Выводы и полезное видео по теме
Спрятать многочисленные трубы в туалете можно за пластиковым коробом. В видео продемонстрировано, как это правильно организовать:
Короб для маскировки трубопровода может быть функциональным – достаточно оснастить пространство полочками, на которых удобно разместятся полезные бытовые вещички. Об этом видео ролик:
Когда особенности трубопровода не позволяют полноценно использовать шкаф для хранения бытовых мелочей в туалете, его можно усовершенствовать. Как это сделать, подскажет видео:
Короб можно изготовить из гипсокартона. Этапы проведения работ и декорирование готового короба приведены в видео ролике:
Закрыть трубы помогут сантехнические жалюзи и шторы-ролеты. Подробнее о таком способе в видео:
Выбор оптимального варианта маскировки труб в туалете полностью зависит от особенностей их расположения в этом помещении. Чем компактнее они разместились, тем проще их будет скрыть. При желании можно самостоятельно изготовить конструкцию из пластиковых панелей или поставить сантехнические ролеты – все это легко монтируется, а при необходимости, не менее легко разбирается.
