Коллекторная разводка для тёплого пола

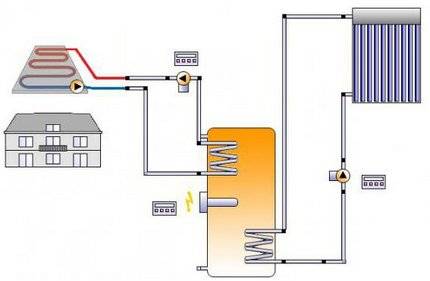

Монтаж тёплого пола коллекторной разводкой осуществляется подобно обычному водяному полу. Можно вмонтировать теплоотдающий элемент под покрытие пола с последующим подсоединением к коллектору. Практика показывает: возможно компоновать коллектор для отопления пола вместе с отоплением через радиаторы, но делать этого не стоит. Системы разнотемпературные.
Коллекторная система отопления сегодня является наиболее эффективной, экономной, быстро окупаемой. Она удобна, проста, визуально не заметна, что делает максимально комфортным проживание там, где она установлена.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Монтаж
Для того чтобы установить коллектор, место для его блока выбирается еще на этапе проектирования отопительной системы. Обычно делается специальная ниша на небольшой высоте от пола. Для ниши не должно быть влажности – хорошо подойдет коридор или кладовая. Коллекторное отопление двухэтажного дома предполагает наличие специального блока, который и будет сюда помещен. Блок крепится к стене при монтаже в подсобке, или же в специальном коллекторном шкафчике. Шкаф – это металлический ящик, который имеет в боковых стенках выштамповку для подводки труб и дверей. Внутри ящика могут делаться специальные крепежи для блока.
Коллекторный шкаф
Если коллекторная разводка будет выполнена верно, то у вас гарантированно будет эффективная и надежная система. Здесь за счет минимального количества соединений и тройников минимальная возможность протеканий. Также можно сделать скрытую разводку.
В процессе монтажа системы нужно следить, чтобы все тепловые кольца были приблизительно одинаковой длины. Если не получилось этого достичь, то каждое кольцо нужно обеспечить насосом и системами регулировки температуры. Такая регулировка, установленная на одном, будет затрагивать и остальные.
https://youtube.com/watch?v=yuCJezMV6Uo
Устройство подающей и обратной коллекторной гребенки
Гребенки является одними из основных элементов коллекторной схемы, их основная функция — распределение потока теплоносителя по контурам отопления. Элемент имеет различное конструктивное исполнение для линий подключаемых радиаторов и теплых полов, максимальное количество задействованных контуров на один коллектор не превышает 12.
По отношению к диаметрам выходных штуцеров, гребенка имеет большое сечение (1, 1 1/2 дюйма против 3/4) и подключается к магистрали посредством торцевого соединения с элементами сантехнической арматуры. Обычно трубопровод к выходным штуцерам подсоединяют с помощью компрессионных фитингов (Евроконусов) — таким методом можно подключать трубы из сшитого и термостойкого полиэтилена, металлопластика, наиболее часто используемые в коллекторных системах отопления. Гребенки выполняются из нержавеющей стали, латуни, пластика, некоторые модификации собираются из отдельных звеньев.
Выбор труб
Главным моментом монтажа коллекторной разводки – правильный выбор труб. В монтаже данной системы используют большое количество соединений, что влечёт за собой применение большого количества зажимов, фитинга. Для этой цели наиболее подходящим будут мягкие, гибкие шовные металлопластиковые или полиэтиленовые трубы. Для выхода патрубков из коллектора используются медные трубы.
Данные трубы обладают свойствами предотвращения попадания воздуха благодаря специальному покрытию внешней стороны поверхности.
Наиболее оптимальный диаметр труб – 16 мм. Однако по данному вопросу следует проконсультироваться со специалистом.
Устройство коллекторной системы
Основой схемы коллекторного отопления и главным рабочим органом является распределительный узел, именуемый в простонародье гребенкой системы.
Это особый вид сантехнической арматуры, который призван распределять теплоноситель по независимым кольцам и магистралям.
В состав коллекторной группы входит также: расширительный бак, циркуляционный насос и приборы группы безопасности.
Галерея изображений
Фото из
Принцип устройства коллекторного отопления
Преимущества одновременной поставки теплоносителя
Коллекторный узел отопительной лучевой системы
Короб для установки распределительной гребенки
Сфера применения и варианты коллекторной схемы
Правила прокладки трубопроводов подачи и обратки
Формирование ответвлениий трубопровода
Оборудование для колец коллекторной системы
Коллекторный узел для отопительной системы двухтрубного типа состоит из двух составляющих частей:
- Входной – он подключается к нагревательному агрегату через подающую трубу, принимает на себя и распределяет разогретый до необходимой температуры теплоноситель по контуру.
- Выходной – он подключен к обратным патрубкам независимых контуров, отвечает за сбор остывшей воды «обратки» и перенаправления ее в отопительный котел.
Главное отличие коллекторной разводки отопления от традиционного последовательного подключения устройств в том, что каждый отопительный прибор в доме имеет независимую подводку.
Такое конструктивное решение дает возможность управлять температурой каждой батареи в доме, а в случае надобности и вовсе отключать ее.
Нередко при проектировании отопления применяют смешанный тип разводки, при которой к узлу подсоединяют несколько контуров, управление каждым из которых осуществляется независимо. Но внутри контура отопительные приборы присоединены последовательно.
Гребенка представляет собой отрезок толстой трубы, оборудованный одним входом и несколькими выходами, количество которых определяется числом подключаемых контуров
Схема разводки
Конструктивно, существует два варианта, которыми можно выполнить разводку труб в ванной комнате:
- Наружный;
- Внутренний.
Наружный способ очень удобен тем, что не требует разрушать стены
Это крайне важно для некоторых видов многоэтажных домов (скажем, исторических памятников), и если Вы просто не хотите после установки канализации дополнительно заниматься ремонтом стен. Наружная система состоит из отдельных водопроводов, соединенных между собой и установленных поверх стен. Стоимость монтажа таким способом на порядок ниже, чем внутренним
Стоимость монтажа таким способом на порядок ниже, чем внутренним.
Фото — схема движения воды в трубах
Внутренняя или скрытая схема считается более аккуратной и практичной – она производится в стене. Скрытый способ установки отлично подойдет, если не хочется в своем частном доме портить интерьер торчащими трубопроводами из стены. Но чаще всего в многоэтажном здании без обращения в ЖЭК осуществить ремонт и разводку Вы не сможете. По умолчанию все стены в санузле являются несущими, именно потому рекомендуется при землетрясении прятаться в ванную или туалет. Поэтому при штробировании можно нарушить перегородки и повлиять на несущую способность всего здания (в особенности, если квартира находится на нижних этажах). В Москве средняя цена скрытой разводки – 20–50 у. е. за погонный метр.
Фото — разводка по полу
По принципу разводки водопроводных труб система может быть:
- Последовательной;
- Коллекторной.
Последовательная простая в реализации, здесь все трубопроводы просто последовательно соединяются с главной магистралью или в стояке. Но в такой системе водоснабжения есть очень серьезный недостаток: при включении одновременно нескольких водоприемных каналов (раковины, стиральной машины и душа) в каждом из них будет маленький напор. Это происходит за счет того, что давление будет распределяться по трубам равномерно.
Фото — последовательная
Коллекторная или лучевая технология разводки труб более сложна в своем исполнении, но наиболее практична. Здесь на каждый водопровод устанавливается отдельный кран, который при необходимости сможет перекрыть поступление воды. Если потребуется срочный ремонт какого-либо отвода без отключения всей системы водоснабжения – такой вариант очень пригодится.
Фото — коллекторный вариант
Разводка труб также бывает при установке отопительных приборов — радиаторов, котлов и прочих. Здесь используется либо двухтрубная система, либо однотрубная. Горизонтальная однотрубная осуществляется по полу, в ней движение теплой воды производится только в оду стороны по кругу. 2-трубная состоит из двух труб, чаще всего одна расположена внизу, а другая вверху. У каждой из них свои достоинства и недостатки. С подключением однотрубной не возникнет проблем, но зато на двухтрубную систему можно установить автоматические термостаты, которые будут контролировать её работу.
Фото — принцип однотрубного и двухтрубного отопления
Независимо от выбранной системы разводки есть несколько общих правил, по которым должен выполняться монтаж:
- Нужно разработать проект, в котором будет минимальное количество поворотов и изгибов труб;
- Требуется организовать соединение с наименьшим количеством узлов;
- Трубы холодной и горячей воды в идеальной разводке не должны перекрещиваться. Это допускается только в сложных системах водообеспечения в коттедже и прочих частных постройках. Также такое соединение считается нормальным при потребности подключения котла отопления в квартире (если нет отдельной котельной).
Трубы в многоэтажных домах
При монтаже коллекторной системы в многоквартирных домах (такой вариант встречается очень редко) показатель рабочего давления должен быть равен 10–15 атм. при допустимой температуре носителя воды 110–120°С. С учетом этих параметров и осуществляется выбор труб. В многоквартирном доме очевидным чемпионом становится гофрированная труба из нержавейки. К примеру, труба от корейского производителя Kofulso в состоянии функционировать при показателе в 110°С и рабочем давлении до 15 атм. Трубу отличает гибкость. Сборка соединения проста: труба вставляется в фитинг, где происходит ее фиксация гайкой, зажимающей гофрированную поверхность уплотнителем из силикона.
Порядок действий при проведении водопровода
Правильная разводка труб в ванной полипропиленом предусматривает составление проекта монтажа такой конструкции. В этой схеме нужно прикинуть оптимальные пути прохождения коммуникаций, по возможности свести к минимуму количество их поворотов и угловых соединений, а также постараться избежать пересечений магистралей.
Также нужно определить длину каждого прямого участка, чтобы вычислить количество необходимого материала. Нелишним будет и указать точки подключения всех приборов, чтобы узнать, сколько потребуется соединительной фурнитуры.
Очень важно запастись необходимыми для проведения работ инструментами. Например, для проведения водопровода из полипропиленовых труб список выглядит следующим образом:
- газовые сантехнические ключи №1–2;
- кусачки;нож;
- пассатижи;
- гаечные ключи;
- рулетка и карандаш;
- отвертка;
- паяльник для труб;
- турбинка и дрель.
Выполнив необходимые подготовительные работы, можно приступать к монтажу. Для начала следует убрать старые коммуникации. Для этого нужно перекрыть подачу воды к ним и срезать их.
Нарезать трубы следует согласно составленной схеме
Придерживаясь составленного проекта, нужно отмерить и нарезать необходимые вам фрагменты коммуникаций. Далее, следует сочленить их, припаяв отрезки один к другому. Для этого их зачищают и снимают в местах соединения фаску ножом, после обезжиривают и помещают в паяльный аппарат. При нагревании до двухсот семидесяти градусов их нужно соединить. Следует знать, что остывают детали в течение нескольких секунд, поэтому постарайтесь точно и аккуратно сочленить отрезки как можно быстрее.
Установите на заранее условленных местах запирающую фурнитуру.
Внутренний метод монтажа труб длительный и трудоемкий, но в результате вы получите полностью скрытую систему водопровода
В зависимости от выбранного способа прокладки труб либо проделайте в стенах углубления для них, либо закрепите на простенках специальные фиксаторы. На местах соединения перегородок лучше установить дополнительные элементы крепления. Теперь вы можете проложить систему и закрепить ее.
Если система работает исправно, в случае внутреннего монтажа можно приступать к декоративной отделке стен. При наружной разводке работы по укладке труб считаются законченными.
Основы проекта коллекторной разводки
При проектировании коллекторной схемы отопительного контура тепловое оборудование необходимо выбирать, исходя из конкретного применения приборов и некоторых общепринятых правил:
- Коллекторную разводку не рекомендуется реализовывать в городской квартире, подключенной к центральному отоплению, из-за практической сложности проекта. Дело в том, что при отключении радиаторов отопления от центральных стояков и подключении их к своей гребенке теплообмен в соседних по стояку квартирах уменьшится за счет появления дисбаланса в общей схеме. При этом отопление вашей квартиры не пострадает;
- Чтобы не возникло проблем с соседями при монтаже коллекторной системы отопления в квартире, нужно сразу согласовывать будущие переделки с ЖКУ, домоуправлением и другими организациями, а также утверждать новый план отопления квартиры в обход централизованной системы;
Коллекторная схема трубной разводки для квартиры
Не такие важные, но играющие свою роль при реализации коллекторной схемы особенности, которые могут возникнуть при комбинировании нескольких схем отопления, например, теплого пола и двухтрубной системы трубной разводки:
- Отопительный контур обвязывается расширительным бачком с объемом резервуара ≥ 10% от общего литража теплоносителя, но не менее 5 литров;
- Расширительный резервуар врезается в трубу обратного хода теплоносителя по ходу его движения и перед насосом. При монтаже гидравлической стрелки расширительный басок необходимо врезать перед насосом внутреннего контура. Врезка необходима для нивелирования отрицательного воздействия перепадов давления в отопительном контуре на мембранные баки расширительного бачка, а значит, турбулентность потока теплоносителя должна быть предельно минимальной;
- При монтаже циркуляционного насоса в отдельном автономном контуре его можно врезать в любом месте разводки, но нужно помнить, что установка насоса на трубе обратной подачи теплоносителя увеличит срок эксплуатации насоса, так как в обратке температура жидкости ниже, чем в трубе подачи. Вал насоса при его установке должен быть горизонтально в любом случае.
Размещение насоса в отопительной схеме с коллекторной разводкой труб
Трубы для коттеджей
Для коттеджей использование труб их нержавейки — не самый экономный вариант. Популярным материалом для лучевой разводки в этом случае стал сшитый полиэтилен PE-X. Трубы продаются в бухтах по 200 м. Они способны работать при показателе температуры 95°С с непродолжительным повышением до 110°С и при атмосферном давлении в 10 кгс/см2. Фитинги делаются из латуни. Иногда они представляют собой штуцеры из пластика со стопорным кольцом, одевающимся на трубу. Сшитый полиэтилен обладает механической памятью: при растягивании материала специальным экстендером и вставке в просвет штуцера через некоторое время происходит плотное сжатие трубы. Стопорное кольцо обеспечит дополнительную фиксацию соединения. Труба может быть уложена в стяжку, а вот соединения лучше расположить выше пола.
Выбор комплектующих системы
При проектировании отопления лучше всего приобретать распределительные узлы заводского производства.
Благодаря разнообразию ассортимента гребенку не составит труда выбрать под определенные параметры отопления, обеспечив тем самым точность и надежность системы.
В продаже можно встретить готовые коллекторные блоки, совмещающие в себе подающий и обратный узлы, а также термостатические клапаны и автоматические воздухоотводчики
Ключевыми параметрами при выборе труб для контуров отопления являются устойчивость к коррозии, термостойкость и высокая прочность на прорыв. Кроме того трубы должны обладать необходимой гибкостью с тем, чтобы их можно было прокладывать под любыми углами.
При выборе изделий предпочтение стоит отдавать трубам, выпускаемым в бухтах. Применение цельных изделий позволит избежать соединений в разводке, что особо актуально при закрытом способе монтаже внутри стяжки.
Трубы для систем частных коттеджей
При проектировании отопления в частных домах стоит ориентироваться на то, что давление в системе составляет порядка 1,5 атмосфер, а температура теплоносителя может достигать:
- для радиаторов – 50-70 градусов;
- для теплых полов – 30-40 градусов.
Для автономных систем отопления с их предсказуемыми параметрами вовсе не обязательно приобретать нержавеющие гофротрубы. Многие хозяева ограничиваются приобретением труб из сшитого полиэтилена маркировки «РЕХ».
Полиэтиленовые трубы для контуров отопления в продаже представлены в 200-метровых бухтах; они способны выдерживать давление до 10 кгс/кВ.см и работать при температуре в пределах 95 °С
Состыковывают такие трубы с помощью натяжных фитингов, благодаря чему можно получить неразрывные соединения.
Помимо высоких эксплуатационных параметров главным достоинством сшитого полиэтилена является механическая память материала. Поэтому, если с усилием растянуть край трубы, а в образовавшийся просвет вставить штуцер, она плотно охватит его, обеспечив прочное соединение.
При использовании металлопластиковых труб соединение выполняют посредством накидных фитингов с обжимными гайками. А это уже получается разъемное соединение, которое согласно СНиПу «замоноличивать» нельзя.
Вам также может быть информация о том, какие трубы лучше выбрать для отопления, рассмотренная здесь.
Трубы для многоквартирных домов
Если коллекторная система будет устанавливаться в многоквартирном доме, то стоит учитывать, что рабочее давление в ней составляет 10-15 атмосфер, а температура теплоносителя может достигать порядка 100-120 °С. Следует помнить, что устройство коллекторного отопления возможно только на первом этаже.
Оптимальным вариантом для монтажа системы в многоквартирном доме является применение гофрированных труб, выполненных из нержавеющей стали.
Наглядным примером тому является продукция корейской компании Kofulso. Трубы этой торговой марки способны работать при рабочем давлении в 15 атмосфер и выдерживать температуру порядка 110 °С. Давление разрушения труб Kofulso достигает отметки 210 кгс/кв.см.
Благодаря отличной гибкости трубы, при которой радиус изгиба равен ее диаметру, изделия удобно применять при укладке «теплого пола»
Сборка соединений трубопровода с использованием таких элементов не составляет труда. Трубу просто вставляют в фитинг и закрепляют путем накручивания гайки, которая обжимает металлическую гофрированную поверхность эластичным силиконовым уплотнителем.
Основные этапы при монтаже системы своими руками
Многие интересуются: как устанавливается коллекторная система отопления своими руками?
Для примера рассмотрим установку в частном доме, в котором монтаж напольного котла осуществлен в цокольном этаже. Коллекторная система отопления частного дома своими руками произведена на стяжку из бетона, толщина которого составляет 5 см.
К подаче и обратке котла монтируются трубы из металла диаметром 32 мм.
На трубе подачи устанавливается расширительный бак с закрытой конструкцией.
Далее на трубу подачи устанавливается коллектор. На трубе обратки монтируется насос для циркуляции.
С обеих сторон насоса устанавливаются краны. Они обеспечивают быструю смену насоса при его выходе из строя. В этом случае не придется прибегать к сливу теплоносителя.
На трубе обратки монтируется кран, обеспечивающий подпитку системы. К трубе обратки присоединяется коллектор.
В подвале не обязательно устанавливать специальный шкаф. Коллекторы могут быть зафиксированы на уголке из металла.
Все отводы коллектора обладают встроенными кранами, позволяющими производить отключение радиаторов по отдельности.
Лучевую разводку в цокольном этаже можно выполнить на потолке. В этом случае применяются трубы из металла. Соединение лучей отопления с коллекторами осуществлено при помощи трубы из металлопластика.
В плитах перекрытия просверливаются отверстия, через которые происходит соединение труб с обогревательным прибором. Для соединения радиаторов с лучами отопления также применяют трубу из металлопластика.
Как составить схему
Схема разводки водопровода определяет, куда, как и по трубам какого диаметра будет поступать вода в вашем доме. Соблюдение типовых способов монтажа обеспечит правильное и безопасное водоснабжение. Последовательная или тройниковая схема — от магистрали отводят одну трубу, а к ней поочерёдно присоединяются все потребители воды в доме. Для холодного водоснабжения (ХВС) специалисты рекомендуют сделать так:
- 1-й тройник-отвод направляется на смеситель или душ с краном в ванной;
- 2-й — на раковину, посудомоечную и стиральную машины (если второй агрегат расположен на кухне);
- 3-й — на слив унитаза;
- далее — на бойлер и на стиральную машину в ванной.
Схема проста в монтаже: каждый из потребителей присоединяется в подающей трубе с помощью тройника. Существенный минус этого способа — разный уровень давления. Если несколько точек потребления воды работают одновременно, у последней из них будет самый низкий напор. Но это решаемо. Ещё один недостаток: во время ремонта одного из элементов системы придётся отключить подачу воды для всех.

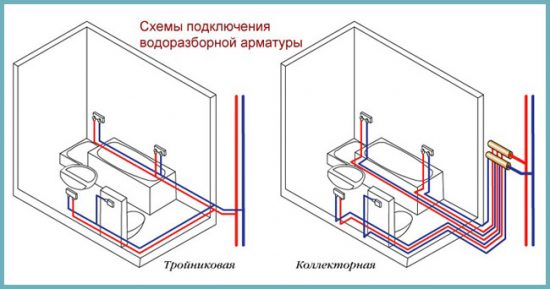

Сравнение тройниковой и коллекторной схем
Коллекторная схема предполагает, что посредник подаёт воду из магистрального водовода в коллектор. К нему подключаются все потребители воды. Устройство обеспечивает равный напор для всех. На каждую отводящую трубу монтируется шаровый кран, который позволяет ремонтировать часть системы без ущерба для работоспособности остальных. Разводка по этой схеме требует большего места, а также увеличения числа труб, кранов и различных соединений и разъёмов. В итоге вариант обойдется владельцу жилья дороже.
Внимание! Коллекторную разводку водопровода проблематично скрыть в стене. Можно замаскировать её в полу, но при этом сам коллектор должен остаться открытым и иметь удобный доступ.
Особенности монтажа системы
Монтировать коллекторную систему отопления частного дома следует еще на этапе строительства. Ведь после укладки или заливки чистового пола монтаж такой системы станет экономически нецелесообразным. Единственным вариантом решения задачи в этом случае станет открытый способ монтажа разводки.
Установка распределительной гребенки
На этажах домов с горизонтальной разводкой отопления для размещения коллектора, циркуляционного насоса и регулировочной аппаратуры потребуется установить закрытый короб – коллекторный шкаф.
Коллекторный шкаф устанавливают в отдельных нишах помещений, защищенных от влаги. Чаще всего для этого выделяют место в коридоре, гардеробной или кладовой.
При проектировании отопления двухэтажного здания потребуется установить две коллекторные группы: на первом и втором уровнях. Дополнительные распределительные узлы позволят обеспечить приблизительно одинаковую протяженность контура.
Как вариант можно взять за основу схему, при которой первая группа будет отвечать за распределение тепла по отдельным контурам, а вторая – выступать ключевым компонентом при обустройстве «теплого» пола.
Количество входов и выходов коллектора всегда равно числу расположенных на этаже отопительных элементов: радиаторов или колец теплых полов. Для каждой комнаты прокладывают отдельную ветку, которая, объединив несколько отопительных приборов, воплотит попутную или тупиковую схему.
Чтобы уменьшить затраты на подключение радиаторов, применяют «проходную» схему.
При «проходной» системе несколько последовательно включенных приборов будут восприниматься как один элемент.
Варианты кладки трубопровода
При коллекторной разводке чаще всего применяют способ укладки труб в бетонную стяжку. Ее толщина варьируется в пределах 50-80 мм, что вполне достаточно для «замоноличивания» внутридомовой разводки отопительной системы. Но согласно СНиПу укладывать в бетон допускается только неразрывные соединения.
Для этого часто используют металлопластиковые трубы диаметром в 16 мм. За счет того, что они легко гнутся, трубопровод удобно прокладывать под полом.
Планируя после опрессовки системы залить металлопластиковые трубы бетонной стяжкой, необходимо их предварительно обернуть теплоизоляцией. Такая прослойка позволит свести к минимуму риск повреждения труб под действием теплового расширения, поскольку в этом случае они будут «тереться» не о бетон, а об изоляцию.
Сверху стяжки укладывается фанера, которая закрывается финишным напольным покрытием: линолеумом или паркетом.
Трубы могут подводиться также к радиаторам сбоку или сверху, например: в пространстве подшивного потолка. Некоторые мастера предпочитают прокладывать трубы наружным способом, размещая их вдоль стен и пряча за декоративными плинтусами. Но такой способ монтажа влечет неминуемое увеличение протяженности трубопровода.
Трубопровод не рекомендуется прокладывать через дверные проемы. Это может привести к тому, что при установке порога межкомнатной двери в момент сверления труба повредится. В случае если трубопровод нужно проложить через стену, чтобы предупредить его повреждение под действием усадки здания, отверстие в стене стоит оборудовать гильзой.
На каждую идущую от распределительной гребенки гидравлическую цепь устанавливают отдельную запорную арматуру. Чтобы иметь возможность спускать накопившийся в системе воздух монтируют:
- на распределительном узле – воздуховыпускные клапаны;
- на радиаторах (скапливается в наивысших точках)– краны Маевского.
Благодаря тому, что идущая после коллекторов каждая гидравлическая цепь является самостоятельной системой, ее удобно использовать при создании «теплых полов».
Циркуляция воздуха при обустройстве напольного варианта происходит естественным образом.
При воплощении такой системы металлопластиковые трубы укладывают на теплоизоляционную прокладку, формируя узор в виде змейки или спирали. Диаметр труб и шаг укладки определяется согласно расчетам. Одно условие – протяженность одного контура не должна превышать 90 метров. Уложенные контуры подключают к распределительному узлу, а после проверки герметичности соединений заливают бетонным раствором. Высота стяжки составляет 70-90 мм.
По такому же принципу монтируется как коллекторная система двухэтажного коттеджа, так и жилого здания с большим количеством этажей.
Коллекторы для радиаторов и теплого пола
Отличие коллектора для полов от радиаторного состоит в конструктивном исполнении, связанным с разницей рабочих температур и более низким гидравлическим сопротивлением элементов радиаторов. Конструкция блока для подключения теплых полов намного сложнее, она включает в себя большое количество регулировочной водопроводной арматуры и циркуляционный насос для многоконтурных систем.
Стандартный коллекторный блок для бытовых радиаторов имеет простое исполнение: он состоит из подающего и обратного коллекторов большого сечения, из которых выходят штуцеры для подключения труб, идущих к радиаторам. Никаких регулировочных, настроечных вентилей и прочих сложных приборов устройство обычно не имеет, поэтому его подключение и установка не вызывает трудностей у большинства домовладельцев. Радиаторы отопления подсоединяются к блоку через трубы, проходящие в полу, и подключаются снизу в одной точке, для размещения прямого трубопровода необязательно делать стяжку, его можно уложить в штробу, вырезанную или выбитую в плите.
Типовой коллекторный блок является технически сложным элементом с большим количеством регулировок и настроек, часто в систему монтируется циркулярный электронасос. При установке блока следует различать гребенки прямой и обратной подачи, для удобства они промаркированы соответственно красной и синей красками. Также в прямой линии чаще всего размещаются регулируемые расходомеры с прозрачным колпачком и нанесенными делениями, указывающими объем проходящий через них жидкости, он отмечается внутренней индикаторной головкой красного цвета.
Обычно максимальное значение пропускаемого потока не превышает 5 кубических метров в час (соответствует делению 5 на колпаке), минимальная отметка 0,5. Если индикаторные головки находятся в верхней части, то при прохождении водного потока через подающую гребенку индикатор опускается и показывает объем проходящей жидкости. Иногда головки расположены снизу, в этом случае поток движется в обратном направлении из контура отопления в гребенку и соответственно расходомеры установлены в планку обратной подачи.
В стандартном блоке предусмотрено место для расположения датчика терморегулятора, имеются выпускные клапаны для стравливания воздуха в подающей и обратной гребенке, установлены клапаны, на месте которых размещены посадочные места для сервоприводов, выполняющих автоматическое регулирование режимов работы.
Рис. 11 Коллекторная система отопления индивидуального дома, Гидрострелка — схема установки и подключения
Устройство лучевой системы в многоквартирном доме
Основной нюанс при установке коллекторной системы в многоэтажном доме заключается в подаче воды по двухтрубной системе. Таким образом лучевая разводка в одной квартире будет влиять на распределение тепла в других квартирах, где подобная схема не применяется. В результате эти квартиры будут получать меньше тепла. Однако есть способы, чтобы избавиться от подобных нюансов.
Применение теплообменника
Монтаж теплообменника производится по типу обычной батареи, через которую жидкость проходит без помощи насоса. Потоки теплоносителя, проходящие через коллектор с установленным радиатором, не смешиваются с жидкостью центрального обогрева.
Монтаж первично-вторичными кольцами
При таком варианте подключения первичным кольцом является центральная система обогрева, вторичным – лучевая. Монтаж осуществляется к трубам, идущим от радиатора. Врезку выполняют таким образом:
- Чтобы жидкость подавалась к коллектору напрямую, первую врезку делают от перемычки батареи на расстоянии 30 см.
- Обратную линию врезают с отступом в 60 см от перемычки.
- В точках врезки устанавливают запорную арматуру.
- Монтируют насос и трехходовой клапан.
- На обратке ставят клапан, чтобы жидкость поступала только в одном направлении.
При таком конструктиве нагретая жидкость распространяется через коллектор по ветвям контура, после чего часть воды подается в обратку центральной системы, а часть возвращается через трехходовой клапан.
Выполнив такое подключение, теплоноситель будет отбираться равномерно без разряжения в центральном стояке отопительной системы и без нарушения температурного баланса в квартирах. Чтобы произвести врезку в центральный стояк своими руками требуется индивидуальный проект и разрешение от управляющей компании.
