Введение. Основные формулы
Для начала немного информации для общего развития. Освещённость поверхности – величина, равная отношению светового потока, падающего на малый участок поверхности, к площади этой поверхности. Освещённость измеряется в люксах (лк) Ниже приведена формула:
- E – освещённость, лк
- Ф – световой поток, измеряется в люменах, лм
- S – площадь поверхности, кв. м
Тогда из данной формулы несложно выразить световой поток:
Именно на основании вышеуказанной формулы и будет производиться дальнейший расчёт.
Для расчёта количества светильников нам необходимо преобразовать формулу, чтобы учесть необходимые параметры. Вот как будет выглядеть нужная нам формула:
Мы видим, что в новой формуле добавились новые параметры, но и старые при этом сохранились:
- ФN в отличие от Ф – это световой поток от одного светильника, лм.
- N – количество светильников, шт.
- К, Z и η – коэффициенты, но о них немного позже.
То есть по данной формуле мы можем рассчитать световой поток одного светодиодного светильника, а затем выбрать его марку.
Световой поток измеряется в люменах (лм), но не всегда указывается на упаковке лампы, так что в некоторых случаях придётся искать информацию на сайте изготовителя, а также вы можете воспользоваться таблицей №1, в которой указан ориентировочный световой поток лампы в зависимости от её мощности
Особенности и главные технические характеристики
Светодиодные лампочки сегодня активно вытесняют другие типы ламп из повседневного обихода. Ведь они эффективнее остальных источников света.
Для светодиодных ламп характерна сама высокая энергоэффективность. Это означает, что такие лампочки потребляют гораздо меньше электроэнергии, чем их предшественники.
Преимущества светодиодных лампочек заключается в следующем:
- высокая удельная мощность;
- длительный период службы;
- высокая энергоэффективность;
- отличный коэффициент цветопередачи;
Коэффициент цветопередачи LED
- экологичность;
- безопасность эксплуатации.
Но здесь имеются и минусы, которые заключаются в достаточно высокой стоимости светодиодных осветительных изделий. Поэтому такие лампочки пока еще полностью не вытеснили менее эффективные по мощности и качеству освещения источники света.
Для LED характерны следующие характеристики:
- мощность – от 1 ВТ;
- световая отдача – 88,8 Лм/Вт;
- напряжение – 170-240 В;
- цветовой эффект – теплый или холодный белый/желтый свет;
- световой поток – 800 Лм;
- t0 нагрева – 2700 К;
- длительность (средняя) работы – 40000 ч.
Но самым главным параметром выбора данной продукции для замены типа освещения в доме является мощность и ее коэффициент.
Влияние светодиодных светильников с низким коэффициентом на сеть и нагрузку.
Коэффициент мощности светодиодных ламп – это величина, которая равна отношению активной мощности используемой нагрузки к полной мощности. Последний параметр – показатель произведения действующего значения напряжения и тока. Простыми словами, этот показатель является одним из важнейших параметров светодиодных светильников.
Потребляемая мощность
Величина потребляемой мощности измеряется в Ваттах. При одинаковой потребляемой мощности световой поток диодов в разы превышает другие типы ламп.
Выбор мощности светодиодной лампы должен быть обусловлен некоторыми аспектами:
- требования к восприятию освещения (отдых, работа, обучение и т. д.);
- тип помещения либо территории (открытые, закрытые, темные, освещаемые естественным светом и т. п.);
- особенности местности (химические лаборатории, операционные, домашние комнаты, территории производства и пр.).
Коэффициент мощности – величина, показывающая, насколько искажена форма тока по сравнению с входным напряжением. Измерение данной величины производится в относительных единицах. При этом коэффициент может быть равен 1, но не более. В основной массе коэффициент мощности светодиодных светильников находится в пределах от 0,5 до 0,95 .
Влияние
Напрямую от этого показателя будет зависеть уровень потребления электроэнергии, но достаточно хитро. Бытовой рядовой потребитель платит только за активную потреблённую мощность и оплата электроэнергии за светильники с одинаковой мощностью, но различными коэффициентами мощности будет одинакова. Расплачиваться за плохой коэффициент мощности приходится компаниям, поставляющим электроэнергию, так как большая часть реактивной мощности выделяется в подводящих проводах. Именно поэтому государство вводит ограничения на коэффициент мощности. Согласно ГОСТ Р55705-2013 светодиодные лампы мощностью не более 8 Вт должны иметь коэффициент мощности не менее 0,7, от 8 до 20 Вт – 0,85, а свыше 20 Вт – не менее 0,9.
Что на рынке?
К сожалению, российский рынок наводнён лампочками с коэффициентом мощности существенно ниже, чем этого требует российский ГОСТ. Производство и продажа таких ламп — нарушение российского законодательства.
почти все>90%! потребительских светодиодных ламп устроены по одной схемотехнике:
1. линейный драйвер + электролит (от пульсаций) cosf(pf)
2. дешевый драйвер как в примере — (Remez 7Вт 5700k) cosf(pf)
3. Но особняком стоят «диммируемые лампы», у них cosf(pf)
4. Умные лампы Xiaomi (cosf(pf)
Итак, есть ГОСТ Р55705-2013, которому, к сожалению, следуют не все производители ламп. Из ГОСТа нас интересует это: светодиодные лампы мощностью не более 8 Вт должны иметь коэффициент мощности не менее 0,7, от 8 до 20 Вт – 0,85, а свыше 20 Вт – не менее 0,9 .
Что внутри?
Далее, вскрываем лампу и замеряем напряжение на одном светодиоде, причем пока лампа холодная (нам лишние потери не нужны). При нагреве напряжение на диодах падает и растет ток (если драйвер позволит, обычно стабилизация по току идет, так что падает яркость лампы с нагревом).
В «обычных» лампах (малой мощности
Лампа Philips (11Вт, cosf=0,53) расчет: 11Вт 0,08А*9,0В=0,72*15=10,8Вт (133В) — общий вольтаж сборки
16Ва-10,8Вт = потери 5,2Ва мощности в неизвестном направлении!
Лампа noname (5,3Вт, cosf=0,55) расчет: 0,03А*35,7В=1,074*5=5,37Вт (178В) — общий вольтаж сборки
7,8Ва-5,37Вт = потери 2,43Ва мощности в неизвестном направлении!
Выводы:
Диммируемые лампы, можно назвать самыми честными лампами на данный момент, с честной потребляемой мощностью. На любом предприятии за «обычные» светодиодные лампочки снимут голову тому, кто их ставил в общее освещение, ибо учитывается реактивная энергия (Ва). Рассчитывайте проводку с учетом «недоговоренности со стороны производителя». Частный потребитель (квартира) не платит за реактивную составляющую, но дачник — платит (новые счетчики или 3х фазные). Так же платит мкд, если в парадной их везде ввернут.
Остаётся ждать когда на законодательном уровне окончательно запретят такие лампы и снимут с продажи.
Покупая такие лампы мы расходуем на 40-50% больше электроэнергии!
Спасибо за внимание и не пропустите следующие статьи. Обратитесь к специалистам компании xiot.ru «Разумная автоматизация» и мы разработаем для Вас детальный проект любой сложности
Обратитесь к специалистам компании xiot.ru «Разумная автоматизация» и мы разработаем для Вас детальный проект любой сложности.
Приобрести оборудование Вы можете в нашем магазине xiot-shop.ru .
Коэффициент мощности косинус фи — наглядное объяснение простыми словами.
Многие из вас наверняка видели на электроинструментах, двигателях, а также люминесцентных лампах, лампах ДРЛ, ДНАТ и других, такие надписи как косинус фи — cos ϕ.
Однако люди далекие от электротехники и позабывшие школьные уроки физики, не совсем понимают, что же означает данный параметр и зачем он вообще нужен.
Предположим перед вами есть 2 проводника. Один из этих проводников имеет потенциал
Не суть важно какой именно — отрицательный (минус) или положительный (плюс)
У другого провода вообще нет никакого потенциала. Соответственно между этими двумя проводниками будет разность потенциалов, т.к. у одного он есть, а у другого его нет.
Если вы соедините кончики двух проводов не непосредственно между собой, а через лампочку накаливания, то через ее вольфрамовую нить начнет протекать ток. От одного провода к другому.
На первый взгляд может показаться, что лампочка загорается моментально. Однако это не так. Ток проходя через нить накала, будет нарастать от своего нулевого значения до номинального, какое-то определенное время.
В какой-то момент он его достигает и держится на этом уровне постоянно. То же самое будет, если подключить не одну, а две, три лампочки и т.д.

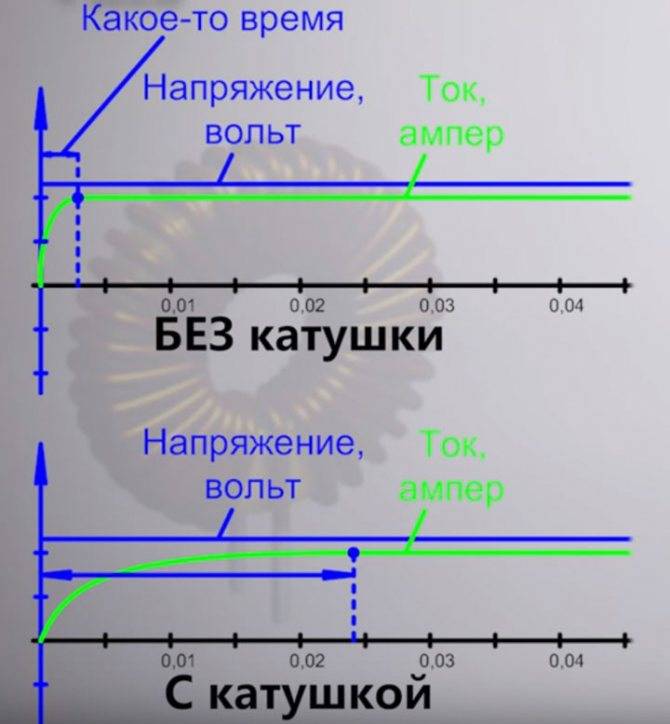

А что случится, если вместе с лампой последовательно включить катушку, намотанную из множества витков проволоки?
Изменится ли как-то процесс нарастания тока? Конечно, да.
Данная катушка индуктивности, заметно затормозит время увеличения тока от нуля до максимума. Фактически получится, что максимальное напряжение (разность потенциалов) на лампе уже есть, а вот ток поспевать за ним не будет.
Его нарастание слишком медленное. Из-за чего это происходит и кто виноват? Виноваты витки катушки, которые оказывают влияние друг на друга и тормозят ток.
Если у вас напряжение постоянное, например как в аккумуляторах или в батарейках, ток относительно медленно, но все-таки успеет дорасти до своего номинального значения.
А далее, ток будет вместе с напряжением идти, что называется «нога в ногу».

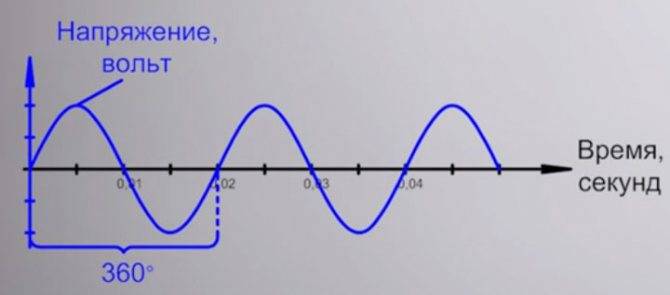

А вот если взять напряжение из розетки, с переменной синусоидой, то здесь оно не постоянно и будет меняться. Сначала U какое-то время положительная величина, а потом — отрицательная, причем одинаковое по амплитуде. На рисунке это изображается в виде волны.
Эти постоянные колебания не дают нашему току, проходящему сквозь катушку, достигнуть своего установившегося значения и догнать таки напряжение. Только он будет подбираться к этой величине, а напряжение уже начинает падать.
Причем, чем больше в катушке намотано витков, тем большим будет это самое запаздывание.
Как же это все связано с косинусом фи — cos ϕ?
А связано это таким образом, что данное отставание тока измеряется углом поворота. Полный цикл синусоиды или волны, который она проходит от нуля до нуля, вместив в себя максимальное и минимальное значение, измеряется в градусах. И один такой цикл равен 360 градусов.
Мощность светодиодных ламп для оснащения дома
Для расчёта потребуется такой показатель как освещённость — необходимый поток света на 1м², измеряемая в люксах. Таким образом: 1лк = 1лм х 1м².
Рассчитанные нормы собраны в документации СНиП, из которых можно сделать выписку и узнать необходимые параметры освещённости для помещений различного назначения.
Кроме того, алгоритм расчёта освещённости позволяет разделить объём помещения на условные зоны, где нужен более интенсивный или умеренный свет и поместить в них соответствующие осветительные приборы.
Следовательно, для оснащения комнат потребуется определённое количество осветительных приборов, с источниками определённой мощности. Соотношение экономичных светодиодных ламп с мощностью традиционных источников света даны в таблице:
Результат расчёта площади умноженный на необходимую освещённость в соответствии с нормативами СНиП позволяет определить мощность параметр необходимых источников света в люменах и приобрести нужное количество приборов.
Промышленность выпускаются светодиодные элементы, которые не потребуют много усилий при установке, разработке и расчётах новой схемы но позволят обеспечить оптимальное освещение как внутри дома, так и на приусадебном участке, сэкономив на оплате за коммунальные услуги.
Альтернативы ручному расчету уличной освещенности
Чтобы реальность после установки фонарей или прожекторов соответствовала ожиданием, необходимо учитывать массу факторов. На итоговый результат могут повлиять свойства ламп, угол наклона опор, нацеливание и ослепленность, варианты размещения светоприборов и многое другое. Учесть большое количество факторов и минимизировать ошибку помогают программные продукты.
Самые популярные среди проектировщиков:
·Dialux – способен учитывать даже погодные условия, строить 2-мерные и 3-мерные модели, создавать видео-визуализацию.
·Light-in-Night Road – мощный инструмент для онлайн расчета уличного освещения различных объектов от локальных автодорог до многоуровневых дорожных развязок, магистралей и эстакад.
·NanoCAD – позволяет делать точные вычисления и создавать проектную документацию, имеет достаточно простой интерфейс.
Перечисленные сервисы имеют как бесплатные, так и коммерческие версии, дополнены базами светильников, открывают широкие возможности визуализации. Программы – это еще отличная возможность для проверки и анализа правильности проделанных вычислений. Кроме того, их использование необходимо, когда речь идет об индивидуальном проекте, например, парка отдыха с уникальной планировкой и персональным ландшафтным дизайном.
Еще одна альтернатива использования формул – калькулятор уличного освещения. Достаточно ввести необходимые параметры, и через пару секунд вы получите искомый результат.
Устройство LED-ламп
Прежде всего, давай разберемся, что такое светодиодная лампочка и как она светит. В 1907 году британец Генри Раунд заметил, что полупроводниковый диод под действием электрического тока при некоторых условиях начинает излучать видимый свет. И хотя до применения этого эффекта на практике понадобилось более 60 лет, начало было положено. Сегодня технология производства сверхъярких диодов отлично отлажена, а световой поток полупроводников настолько велик, что диоды вполне в состоянии заменить обычные осветительные лампочки.
Конечно, мощности светового потока одного полупроводника недостаточно для освещения, скажем, комнаты, но эту проблему легко обойти, собрав «лампочку» из нескольких светодиодов. Конструкторы даже пошли дальше – они не стали снабжать каждый полупроводник своим корпусом, а поместили на одну подложку сразу несколько кристаллов. Такие сборки стали называть матрицами:
Как ты наверняка заметил, глядя на фото выше, и отдельные диоды, и матрицы имеют одну особенность – их световой поток направлен в одну сторону. Это очень удобно для сборки направленных осветительных приборов, к примеру, прожекторов, но мало подходит для приборов рассеянного света. Зачем тебе лампочка-прожектор, скажем, в люстре? Как конструкторы обошли эту проблему, я думаю, ты уже догадался: они просто расположили полупроводники под разными углами, направив световые потоки каждого прибора в определенную сторону.
Световой поток этих светодиодных ламп направлен практически во все стороны
Несмотря на то, что светоизлучающие диоды обладают очень высоким КПД, какая-то часть энергии все равно расходуется на тепло. Если мощность осветителя невелика, то в этом нет ничего страшного. Но для освещения того же помещения светового потока лампочки мощностью в ватт явно недостаточно. Поэтому практически все светодиодные осветители имеют в своем составе радиатор – металлическую ребристую пластину, отводящую тепло от кристаллов и отдающую его в воздух. В некоторых конструкциях радиатор находится внутри корпуса, в других его можно увидеть снаружи. То же самое касается и любых других осветительных устройств, работающих на полупроводниках, – они тоже имеют в своем составе радиатор.
И последний немаловажный штрих – питание. Диоды питаются постоянным и относительно невысоким напряжением, поэтому подключить их напрямую к обычной розетке не получится. Прежде чем подать напряжение на кристалл, его нужно понизить и выпрямить (сделать постоянным). Эту задачу исполняет специальный блок – контроллер питания или драйвер. Обычно драйвер уже встроен в осветитель или лампочку, поэтому многие о существовании этого достаточно сложного электронного узла даже не подозревают.
Драйверы питания диодной лампочки (слева) и светодиодного прожектора
Кроме вышеуказанных функций, драйвер следит за током через диоды и защищает их от случайных бросков и колебаний напряжения.
Коэффициент мощности светодиодного оборудования
При использовании светодиодного освещения значительно снижается расход электричества, при этом не происходит снижения светового потока. Достигнуть таких показателей можно благодаря уникальным свойствам светового оборудования, а точнее благодаря коэффициенту мощности.
Светодиодное освещение очень популярно из-за низких энергозатрат, в отличии от других ламп. Одним их самых главных параметров являются мощность и коэффициент мощности. Всю эту информацию производители указывают на упаковке. У светодиодов могут быть одинаковые показатели, но разные технические характеристики и, следовательно, качество. Происходит это из-за разных технологий производства и требований. Для того, чтобы подобрать необходимое светодиодное освещение нужно взаимодействовать только с проверенными поставщиками у которых есть сертификаты и лицензии.
Ранее уже говорили, что одним из основных показателей является коэффициент мощности.
Коэффициент мощности –это часть энергии, которая расходуется на полезную работу, вырабатывая свет. Вся оставшаяся часть уходит на холостую мощность, называемую рективной. Обычно она преобразуется в тепло и теряется. Зачастую реактивная мощность доходит до 80-90%. Абсолютную мощность можно посчитать сложив реактивную и активную мощность.
Если объяснять более просто, то это– неизмеримая величина, определяющая разницу затраченной полезной энергии к общей мощности.Раньше не существовало термина импульсное освещение, за значение коэффициента мощности принимали косинус «ФИ». Если он высокий, то увеличивается энергосбережение и снижаются потери. Параметр сдвига значения тока по фазе находится в диапазоне 0-1. Коэффициент со значением 1 считается идеальным.
Чтобы правильно выбрать светодиодное оборудование, без переплаты холостой энергии, надо учитывать коэффициент мощности. Сегодня на рынке множество вариантов с различными характеристиками и ценами.
| Значение коэффициента мощности | Высокое | Хорошее | Удовлетворительное | Низкое | Плохое |
| cos φ | 0,95..1 | 0,8..0,95 | 0,65..0,8 | 0,5..0,65 | 0..0,5 |
Итак, мы выяснили, что высокий коэффициент мощности делает светильник более функциональным. Если, например, взять ДРД лампы, то косинус «ФИ» представлен значением 0,5, это говорит о том, что до 50% тратится просто так. Самый высокий показатель у светодиодных светильников. От 0,9 до 1.
Уловки производителей
Рекомендуется покупать лампы проверенных производителей
За последние годы производство лампочек выросло, изменились и некоторые характеристики. Например, в 2014 году лампа на 10 Ватт выдавала световой поток в размере 1000 Лм. Изделия 2012-2013 годов имеют показатели не более 700-800. Производители предпочитают не упоминать подобные нюансы. Выбирать следует те, у которых значение потока выше (указывается на упаковке, измеряется в Лм).
Срок эксплуатации, отмечаемый на заводских коробках, завышают. Помимо периода службы указывают завышенные значения светового потока. Например, один производитель указывает показатели в 8 Вт и 650 Лм, а другой – 8 Вт 1000 Лм. Во втором случае цифры преувеличены.
Другая ситуация – занижение характеристик. Это значит, что указать могут мощность 5 Вт, а по факту лампочка на 7 или 8 Вт. Потребление электричества получается высоким, а КПД гораздо ниже. Избежать подобных ситуаций можно, если приобретать лампочки в точках продаж, которые уже проверены. Можно почитать отзывы в интернете, уточнить у знакомых.
Светоотдача светодиодных ламп
Эту важную техническую характеристику я не внес в общий список и специально оставил напоследок, во-первых, потому, что она относится не к каждой конкретной лампе, а ко всему классу. А, во-вторых, разобравшись со светоотдачей, ты сможешь понять, насколько эффективен тот или иной тип осветительных приборов. Светоотдача представляет собой отношение светового потока к потребляемой мощности светильника и обозначается как лм/Вт. Этот параметр в буквальном смысле показывает, насколько эффективно прибор преобразует электрическую энергию в световую.
Что касается светодиодных источников света, то на сегодня их светоотдача составляет 60-120 лм/Вт, причем по мере совершенствования технологий этот показатель продолжает расти. Предположим, количество люмен у светодиода мощностью 1 ватт – 100. Это много или мало? Взгляни на сравнительную таблицу:
Сравнительная таблица энергоэффективности ламп разных типов
| Тип осветителей | Светоотдача, лм/Вт (среднее значение) |
| Светодиодные | 120 |
| Люминесцентные трубчатые | 80 |
| Люминесцентные компактные (энергосберегающие) | 70 |
| Галогенные | 20 |
| Накаливания | 15 |
Как видно из таблички, хорошо знакомая тебе компактная люминесцентная лампа («энергосберегайка»), к примеру, при той же мощности будет светить почти в 2 раза слабее, чем ее полупроводниковый собрат. Про лампу накаливания и говорить неловко. 8 из 10 ватт, которые светодиодный прибор преобразовал бы в световой поток, лампа Ильича превращает в тепло. Эффективность же диодного светильника благодаря светоотдаче на сегодняшний день самая высокая.
Но вернемся к нашим светодиодам. Можно ли выбирать такие лампы не по световому потоку, а по потребляемой мощности? Поскольку ты знаешь, какое количество люмен производит светодиод одним ваттом электроэнергии, то понимаешь: конечно, можно. Чтобы получить световой поток, достаточно умножить мощность лампы на 80. Точной цифры ты, конечно, не получишь, поскольку реальная светоотдача зависит от многих факторов, включая технологию производства, материалы, тип и количество используемых светодиодов. Но полученный результат вполне сгодится для бытового использования.
Не забудь! Коэффициент 80 для вычисления создаваемого светового потока по потребляемой мощности годится только для светодиодных ламп. Для всех остальных типов осветительных приборов он будет другим.
Для тех, кто не любит умножать, я приведу табличку зависимости светового потока от мощности лампы для приборов различного типа:
Накаливания | Люминесцентные | Светодиодные | |
| Потребляемая мощность, Вт | Потребляемая мощность, Вт | Потребляемая мощность, Вт | Световой поток, лм |
| 20 | 5-7 | 2-3 | 250 |
| 40 | 10-13 | 4-5 | 400 |
| 60 | 15-16 | 8-10 | 700 |
| 75 | 18-20 | 10-12 | 900 |
| 100 | 25-30 | 12-15 | 1200 |
| 150 | 40-50 | 18-20 | 1800 |
| 200 | 60-80 | 20-30 | 2500 |
Как долго прослужит светодиодная лампа
Различные производители говорят о сроке службы в 30 000-100 000 часов, т. е. в первом случае лампа прослужит более 8 лет, во втором — свыше 27 лет, при условии ежедневной эксплуатации лампы в течение 10 часов. Как уже упоминалось выше, срок службы светодиодных светильников зависит от аналогичных характеристик светодиода — рассмотрим их подробнее.
Первым критерием, влияющим на срок работы светодиода, является качество светодиодного кристалла, однородность его структуры. В процессе эксплуатации кристалл деградирует по двум причинам — в результате множественных нарушений кристаллической решётки и из-за миграции атомов металлов, образующих электроды.

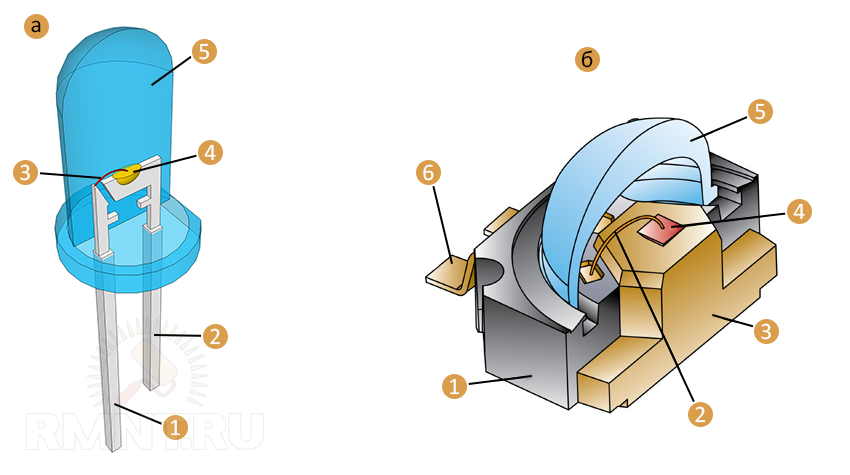

а) конструкция обычного светодиода: 1 — анод; 2 — катод; 3 — проводник; 4 — кристалл; 5 — пластиковая линза б) конструкция мощного светодиода: 1 — корпус; 2 — проводник; 3 — теплоотвод; 4 — кристалл; 5 — линза; 6 — катод
В тех участках кристалла, где кристаллическая решётка понесла наибольшие повреждения, электроэнергия потребляется только с выделением тепла, т. е. без светового излучения. Точные причины возникновения данного дефекта не установлены, предполагается, что их вызывает статическое электричество.
Атомы металлов, проникающие в структуру кристалла из электродов, вызывают токи утечки — движение тока в кристалле по металлическим включениям на атомном уровне, свет при этом не производится. При повышении силы тока и температуры процесс проникновения атомов металлов в кристалл светодиода резко возрастает, в то время как световое излучение и напряжение падают — такой светодиод быстро выйдет из строя. Этот недостаток свойственен недорогим «разогнанным» светодиодным лампам, имеющим большую яркость при недостаточно эффективном отводе тепла — недобросовестные производители предпочитают таким, наиболее дешёвым способом повысить световые характеристики своей продукции за счёт относительно короткого срока службы изделия.

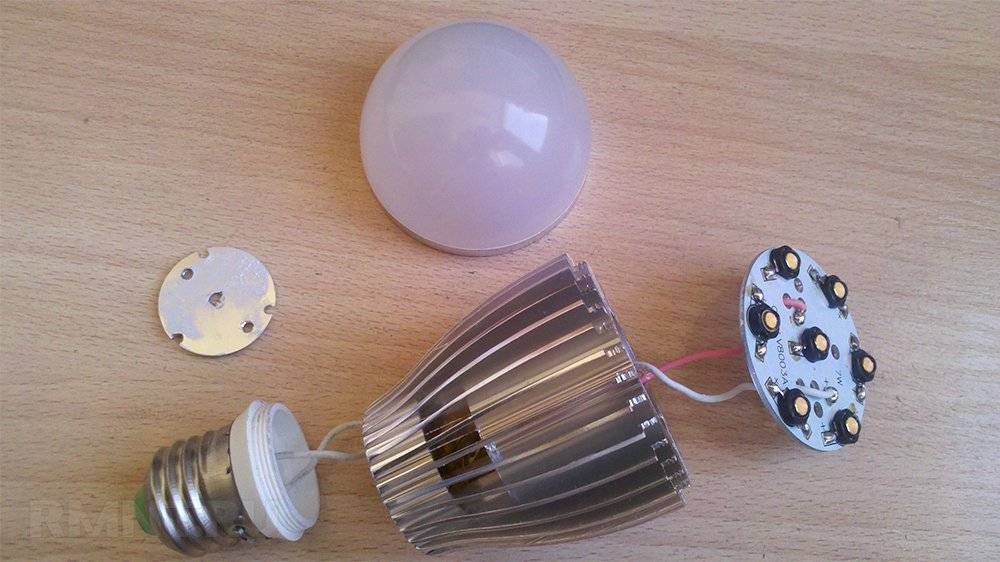

Однако в повышении температуры внутри светодиодной лампы и, как следствие, в быстром износе, часто виноват не только производитель, но и пользователь. Радиатор, отводящий тепло от светодиодов, должен отдать его окружающему воздуху либо стене, к которой крепится светильник. Если же установить несколько светодиодных ламп в подвесной потолок или закрыть их колбу близко прилегающим материалом, то даже самая качественная лампа быстро перегреется ввиду недостатка пространства для отвода тепла. Кстати, в подвесной потолок правильным будет устанавливать светодиодные потолочные светильники Армстронг , выполненные в виде панелей.
Некачественный отвод тепла в процессе работы светодиодной лампы также влияет на покрывающий светодиодный кристалл люминофор и на оптическую систему, встроенную в светодиод. Признаком износа люминофора становится синеватый оттенок светового излучения, вызванный преобладанием непосредственного излучения кристалла. Оптическая система, выполняемая в основном из силикона либо пластмассы, утрачивает прозрачность, что понижает светоотдачу светодиодов.
Следует отметить, что светодиоды четырёх крупнейших мировых производителей в этой области, а именно японской компании Nichia, голландской Philips, американской Gree и немецкой Osram, обладают наиболее высокими эксплуатационными характеристиками и долгим сроком службы. В отношении срока службы светодиодных светильников необходимо отметить, что генерировать световое излучение они могут в течение нескольких десятилетий, однако интенсивность этого излучения по описанным выше причинам будет постепенно понижаться. По прошествии 25 000 часов (при работе 10 часов в сутки — 6,5 лет) эксплуатации, интенсивность светового потока понизится на 25-30%, что, впрочем, соответствует требованиям современных нормативов.
Коэффициент мощности светодиодного оборудования.
При использовании светодиодного освещения значительно снижается расход электричества, при этом не происходит снижения светового потока. Достигнуть таких показателей можно благодаря уникальным свойствам светового оборудования, а точнее благодаря коэффициенту мощности.
Светодиодное освещение очень популярно из-за низких энергозатрат, в отличии от других ламп. Одним их самых главных параметров являются мощность и коэффициент мощности. Всю эту информацию производители указывают на упаковке. У светодиодов могут быть одинаковые показатели, но разные технические характеристики и, следовательно, качество. Происходит это из-за разных технологий производства и требований. Для того, чтобы подобрать необходимое светодиодное освещение нужно взаимодействовать только с проверенными поставщиками у которых есть сертификаты и лицензии.
Ранее уже говорили, что одним из основных показателей является коэффициент мощности.
Коэффициент мощности –это часть энергии, которая расходуется на полезную работу, вырабатывая свет. Вся оставшаяся часть уходит на холостую мощность, называемую рективной. Обычно она преобразуется в тепло и теряется. Зачастую реактивная мощность доходит до 80-90%. Абсолютную мощность можно посчитать сложив реактивную и активную мощность.
Если объяснять более просто, то это– неизмеримая величина, определяющая разницу затраченной полезной энергии к общей мощности.Раньше не существовало термина импульсное освещение, за значение коэффициента мощности принимали косинус «ФИ». Если он высокий, то увеличивается энергосбережение и снижаются потери. Параметр сдвига значения тока по фазе находится в диапазоне 0-1. Коэффициент со значением 1 считается идеальным.
Чтобы правильно выбрать светодиодное оборудование, без переплаты холостой энергии, надо учитывать коэффициент мощности. Сегодня на рынке множество вариантов с различными характеристиками и ценами.
| Значение коэффициента мощности | Высокое | Хорошее | Удовлетворительное | Низкое | Плохое |
| cos φ | 0,95..1 | 0,8..0,95 | 0,65..0,8 | 0,5..0,65 | 0..0,5 |
Итак, мы выяснили, что высокий коэффициент мощности делает светильник более функциональным. Если, например, взять ДРД лампы, то косинус «ФИ» представлен значением 0,5, это говорит о том, что до 50% тратится просто так. Самый высокий показатель у светодиодных светильников. От 0,9 до 1. Применение светодиодного оборудования с высокими значениями позволит:
• Значительно снизить энергопотребление • Уменьшить нагрузку • Поднять качество
Бывает и так, что коэффициент мощности понижен, но есть возможность его увеличить. Корректирование необходимо для распределения равномерной нагрузки и снижения возможности перепадов напряжения. Для этого необходимо установить дополнительные устройства – реактивный элемент или дроссель. Такую работу лучше доверить профессионалам, которые учтут все нюансы. В случае если светодиодное оборудование не подходит под стандарты и технические нормы – это может повлиять на качество освещения. Есть еще один элемент в светодиодном оборудовании от которого зависит эффективность освещения – это драйвер. Параметры драйвера влияют на коэффициент мощности и производительность оборудования в целом. Светодиодное оборудование по стоимости превосходит обычные лампы, но зато быстро окупается благодаря максимальному энергосбережению, качеству и долгим сроком службы.
• Коэффициент мощности в светодиодах находится в диапазоне 0,8-1 • Средний срок службы составляет около 90000 часов
Преимущества использования
Цоколь E14, это такой же привычный атрибут как скажем тот же E27. Это очень массовый продукт, а поэтому цены на обычные лампы накаливания находятся на низком уровне, стандартная стоит порядка – 10 – 20 рублей.
Применяется во многих люстрах, а поэтому есть в «запасе» практически у каждого хозяйственного магазина, даже небольшого, всегда можно купить.
Не будет проблем и с так называемыми разъемами (в народе — патронами), куда устанавливаются. Поэтому если на вашем светильнике полетел, то легко можно купить и заменить.
Потребление на низком уровне, даже обычные расходуют примерно около 40 Ватт.
С уходом ламп накаливания, цоколь не бросили, сейчас выпускаются лампы на других технологиях, про это чуть ниже.
