К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником. Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.
Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.
Клещи для обжима наконечников проводов
Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.
Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.
Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.
Обжимка проводов
- Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
- Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
- Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
- И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.
Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.
При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!
Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.
При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.
Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.
Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.
Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.
В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.
Он предназначен для того чтобы механическим методом сжать разъемы или контакты вокруг кабеля. Таким образом устанавливается электрическое соединение, обеспечивается стабильность в сети.
Обжимки могут использоваться для работы с одножильными или витыми проводами. Такой обжимной инструмент еще называют кримпером. Преимуществом обжимки считается и возможность замены губок.
Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.
Гильзы в форме плоского наконечника с отверстием удобны, когда нужно закрепить провод или пучок проводов на корпусе при помощи винта. Просто подбирают гильзу подходящего диаметра, производят обжим, и крепят наконечник туда, куда нужно.
Для соединения многожильных проводов, для объединения одножильных проводов с многожильными, или просто для фиксации их в клеммниках, применяют штырьковые втулочные наконечники.
Многожильный провод удобно вставляется в наконечник, наконечник вместе с проводом опрессовывается, после чего многожильный провод можно фиксировать в любом клеммнике, даже в полиэтиленовом, не опасаясь, что соединение нарушится.
Решающим здесь оказывается правильный выбор диаметра наконечника, он должен соответствовать общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили.
Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.
Выбор способа соединения проводников
Способов соединения проводников немало. Выбрать возможный вариант нужно с учетом ситуации. Так при необходимости временного соединения можно использовать просто скрутку или зажим проводников между болтом и гайкой. Фасонные или обмоточные провода большого сечения лучше фиксировать сваркой или пайкой.
Соединительные кабельные гильзы или муфты идеальны для сращивания кабелей. Соединительные изолирующие зажимы хорошо подойдут для фиксации проводов небольшого сечения и при наличии зажима нужного размера. Клеммники нужны для сборки схемы. Прокалывающие и ответвительные зажимы применяются для подключения дополнительной нагрузки к существующей сети.
Соединение многожильных и одножильных проводников
Данное соединение начинается с подборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, иначе он прогорит в месте их соединения. Фиксируют их пайкой или сваркой, или методом обжима при использовании кабельных гильз.
При пайке провода очищаются от изоляции, затем многожильный провод накручивается на одножильный, а после производится пайка. Затем место пайки защищается изоляцией. При обжимке места контактов зачищаются, надевается гильза, которая обжимается обжимными пресс клещами в нескольких местах.
Соединение проводов с сечением разного диаметра
Соединение проводов с сечением разного диаметра возможно при расчете плотности тока на участках, если плотность на участках допустима, то их можно соединять путем пайки, скрутки, клемм или болтовых соединений. Технологии соединения не отличаются от процесса соединения проводов с одинаковым сечением и были рассмотрены выше.
Соединение проводов большего сечения
Данный способ соединения достаточно сложен большой площадью контакта. При слишком большом сечении прямоугольных проводов, фиксация возможна только сваркой и зачастую её невозможно произвести в домашних условиях из-за необходимости прогрева проводников до высокой температуры. После сварки проводников необходимо обязательное испытание полученного контакта.
При соединении многожильных проводов или кабелей большого сечения можно воспользоваться соединительной кабельной муфтой, уже упомянутой выше.
Соединение перебитых в стене проводов
Нередко в быту возникают ситуации, когда происходит пробой электропроводки в стене. Часто это происходит при ремонтных работах. Первоначально электропроводку необходимо обесточить и демонтировать штукатурку на месте проведения ремонтных работ.
После зачищается изоляция с каждого конца поврежденного провода, а концы покрываются расплавленным свинцово-оловянным припоем при помощи обычного паяльника. Сразу продумывается изоляция для места пайки. Хорошо использовать термоусаживаемую трубку с учетом размера ремонтируемого участка. Трубка надевается на один из концов проводников.
Дальше подбирается провод сечением не меньшим перебитого провода, он отрезается и припаивается сначала к одному концу провода, затем к другому. При этом, длина наращенного проводника должна обеспечить прочность контактов. Он не должен быть слишком маленьким или длинным. В заключении на участок одевается трубка, которая при нагреве феном плотно обхватывает спаянный участок.
Соединение меди и алюминия
Как соединить медный и алюминиевый провод подробнее рассмотренно в нашей статье. Соединение разноименных проводов возможно болтовым соединением рассмотренным ранее. Однако, чаще всего фиксация производится с помощью медно-алюминиевых гильз (ГАМ) под опрессовку. С одной стороны, гильза выполнена из алюминия, со второй из меди. Алюминиевая сторона гильзы большего размера, поскольку плотность тока у алюминия меньше, чем у меди. Гильза надевается на концы проводов с одинаковым металлом и обжимается прессом.
Виды клемм для соединения проводов
Как можно соединить провода в распределительной коробке?
Способы соединения провода СИП с разными кабелями
Какие бывают виды клеммных соединительных колодок?
Как спаять алюминий в домашних условиях, особенности пайки алюминия
Какие провода бывают — все разновидности кабелей и проводов
Обзор производителей клеммных соединений проводов
Рассмотрим, какие производители выпускают подобное оборудование.
Legrand
Для проводников из разного материала и диаметра применяются винтовые клеммники от компании Legrand. Материал изготовления латунь с покрытием из слоя никеля. Такой состав позволяет добиться хорошего соединения и превосходных токопроводящих свойств. В качестве изолирующего материала используется полипропилен, отличающийся устойчивостью к огню.
Клеммники данной компании имеют следующие характеристики:
- механическая прочность;
- большой выбор размеров;
- возможности коммутации, как силовых цепей, так и слаботочных;
- разнообразное цветовое исполнение;
- всестороннее тестирование и наличие соответствующих сертификатов.
Клеммник от «Легранд»
Wago
Высоким качеством известна продукция немецкой компании Wago. Пружинные безвинтовые клеммники обеспечивают надежное соединение разнообразных проводников.
Клемма многоразового использования имеет такие преимущества:
- простота монтажных работ;
- стойкость к вибрациям;
- не требуется специализированный инструмент.
Клеммники Wago делаются из меди со специальной обработкой, что является защитой от коррозии. Зажим проводников осуществляется при помощи плоской пружины с хромоникелевым сплавом.
Функциональный клеммник
АВВ
Компания АВВ предлагает обширный диапазон цен, который зависит от качества отдельных элементов. Производитель предлагает разные виды: пружинные, винтовые, а также клеммы с разъемами и с изоляцией.
Продукция имеет следующие плюсы:
- высокое качество изделий;
- инновационные технологичные разработки;
- высокая прочность соединений.
Как сделать скрутку с пайкой для создания надежного электрического контакта: 3 способа
При пайке создается надежный электрический контакт за счет проникновения расплавленного припоя во все пустоты. Между витками скрутки и припоем создается прочное сцепление взаимной диффузии обоих металлов.
Пайка обеспечивает гарантированно долговечный электрический контакт, обладающий хорошей проводимостью. Она требует соблюдения определенной технологии и качественной подготовки.
С проводов надо снять изоляцию, зачистить металл жил от окислов, пропитать его флюсом. Он уберет с подготавливаемой поверхности все органические загрязнения.
Кислотные флюсы, например, раствор цинка в серной кислоте или аспирин сложно удалить с поверхности спаянных деталей. Оставшиеся капельки со временем вступают химическую реакцию с металлом жил, нарушают их проводимость.
Для пайки электрических схем используют канифоль. Ее можно растворить в этиловом спирте и наносить кисточкой на соединяемые провода.
При пайке скруток подготовленный раствор флюса удобно держать в небольшом флаконе и просто окунать в него зачищенные и скрученные провода поочередно. Так работать можно на высоте.
Обычные электрические паяльники с резистивным нагревом затрудняют такую работу: требуется выполнять много действий по распределению припоя по поверхности скрутки и хорошо прогревать ее.
Для электрических проводов бытовой сети удобно пользоваться газовыми паяльниками, пламя которых направляют на специальный тигель с припоем, закрепленный на удалении от горелки.
Обработанную раствором канифоли скрутку, даже расположенную высоко над потолком в распределительной коробке, помещают на короткое время в тигель с расплавленным припоем и извлекают.
Аналогичную работу можно выполнять электрическим паяльником для полипропиленовых труб. Определенная часть электриков приспособилась хорошо и быстро пропаивать им скрутки.
Еще один современный способ получения качественной пайки практически любых металлов заключается в использовании паяльной пасты, которая специально создана для применения в электромонтажных работах.
Ее просто наносят палочкой на скрутку, как показано ниже для алюминиевой проволоки, и затем прогревают в пламени горелки.
Сцепление металлов отличается хорошей проводимостью тока. При небольших объёмах электромонтажных работ в квартире можно вполне обойтись пламенем обычной зажигалки.
Паста обладает нейтральной кислотностью с pH порядка 7,5. Она экономно расходуется. Если на месте спайки осталось много флюса, то его легко смыть водой и протереть бумажной салфеткой.
Паяльную пасту ELP рекомендуют для соединения проводов из разных металлов, включая и медь с алюминием. Она исключает эффект создания гальванопары за счет явления диффузии, создаваемой при частичном проникновении припоя в поверхностный слой спаиваемых проводов.
Рекомендации по коммуникации проводов
Зачастую качественный и надежный контакт зависит не только от применяемых клеммников, но и от тех манипуляций, которые нужно совершить для его установки:
- зачищать провода нужно делать с использованием специализированного инструмента, который обеспечит наиболее полную очистку, не повреждая саму жилу;
- оксидная пленка должна быть обязательно снята с провода;
- при многопроволочных проводах, подбор гильзы должен быть правильным;
- провод в клемму следует заводить, до самого изоляционного слоя;
- прочность созданного соединения нужно обязательно проверить;
- при монтаже нужно иметь запас кабеля;
- клеммники в распределительной коробке (рис. 11) должны быть, как можно дальше разведены друг от друга.
Рис. 11. Клеммники в распределительной коробке
Как соединить алюминиевый и медный провод: некоторые секреты
Соединение жил, изготовленных из различных материалов, проблематично. Если смонтирована скрутка меди с алюминием, она быстро окисляется, контакт ухудшается, и электропровод начинает греться. Как соединить алюминиевый провод с медным, если нет возможности применения клеммников? Оговоримся, что при монтаже электропроводки в квартире или частном доме такого случиться не может. Сечение жил позволяет использование клеммников или обжимов.
С такой ситуацией могут столкнуться электромонтеры, когда от частного дома идет медный кабель, а воздушная линия из алюминия. Кто-то может сказать, что возможно намотать медь поверх алюминия на максимально возможную длину для улучшения контакта. Возможно, это бы помогло, если бы не один нюанс. При больших нагрузках медный кабель отрежет нулевую жилу алюминиевой трассы, оставив идущие следом дома без электричества. В этом случае медь наматывается растянутой (не плотной) спиралью для уменьшения вихревых токов. Поверх медной жилы наматывается алюминиевая, уже полотно, исключая просветы. Медной жилы видно быть не должно. Только в этом случае можно надеяться на штатное функционирование. Но, вернемся к квартире.
Лучше всего для соединения между собой медных и алюминиевых проводов использовать самозажимные клеммы «Wago» 222 серии. Но и тут без нюансов не обходится. В гнездо, куда будет помещен алюминиевый провод, нужно вкачать немного графитовой смазки. Она исключит процессы окисления. Гнездо, где будет медь смазывать не нужно.
Виды клемм
Клеммные колодки
в корпусе имеются ячейки
Преимущества таких клеммников в том, что соединять можно различные материалы. Например, клеммное соединение алюминиевого и медного или большого сечения и малого. Это очень удобно, ведь соединенные алюминиевый и медный провода окисляются, что доставляет неудобства при дальнейшей эксплуатации. Соединительные клеммы не допускают прямого контакта проводов между собой. При выборе нужно знать ток, который будет протекать по проводам, он должен быть меньше номинального тока клеммника. Надежность, конечно, меньше, чем при пайке, но ведь это очень удобно, а также уменьшается время установки.
По исполнению соединение проводов клеммной колодкой существует следующих видов:
- винтовое;
- пружинное;
- ножевое.

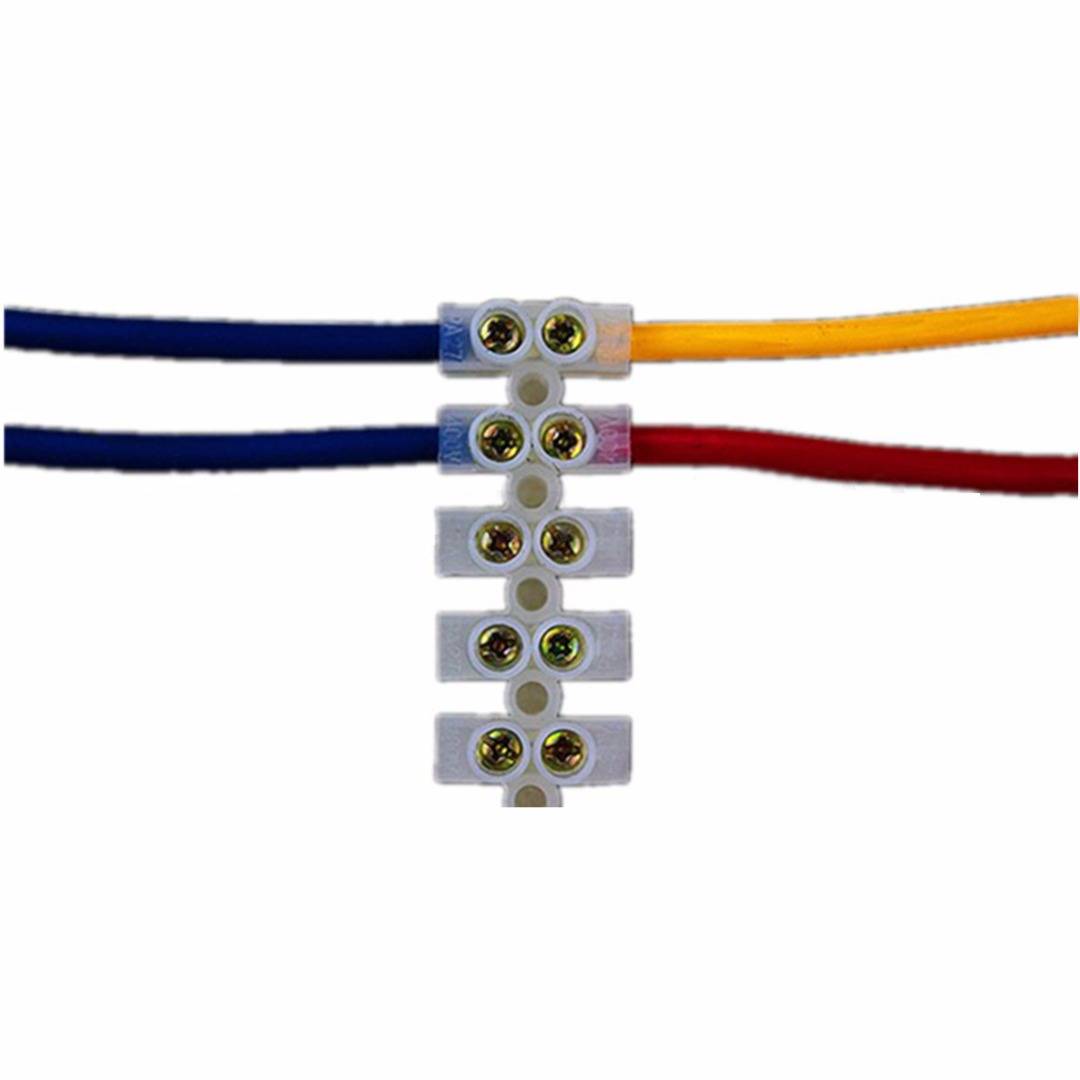

Винтовые клеммники
Монтаж клеммной колодки не доставляет хлопот даже людям, которые далеки от электрики. Соединить провода очень легко: необходимо выбрать колодку с требуемым размером ячейки, вставить жилы внутрь и зажать их винтами. Затягивать нужно с достаточно сильным усилием. Нужно прочувствовать момент, когда уже винт затянут, чтобы не повредить жилу. Спустя примерно год необходимо проверить соединение, при необходимости подтянуть винт. Это относится к недостаткам. Также нет возможности выполнить соединение трех проводов.
Вместо винта также можно использовать заклепку. Но тогда нужен специальный инструмент, и нужно учитывать, что конструкцию потом сложно разобрать. На заклепку надо поместить алюминиевый провод, затем пружинную шайбу, медный провод и плоскую шайбу. Специальным инструментом сжимают эту конструкцию. Если используются одинаковые материалы, то шайбу между ними класть не надо. Но последняя шайба должна быть одинакова.
Пружинные клеммы
Рычажок затянет провод
К недостаткам можно отнести тот факт, что приходится постоянно подбирать клеммник по количеству соединений. То есть если необходимо соединить три провода, то нужен клеммник, в котором предусмотрено подключение трех жил. Если имеется больше шести проводов, то придется комбинировать клеммники между собой. Специалисты-электрики рекомендуют пользоваться пружинными клеммниками для отделения фазы и нуля
Важно также помнить, что если один раз отсоединить рычажок, то в дальнейшем ухудшается надежность соединения при повторном зажатии
Ножевые клеммы
Ножевые клеммы также удобны в использовании. При соединении нет необходимости в предварительной зачистке контактов. Но следует применить силу, ведь нужно тщательно зафиксировать жилу в специальном ноже. Часто такие клеммы называют накидными и используют их в автомобилях, например, при подсоединении к лампе фары.
Клеммы для распределительных коробок
Клеммники также применяются в распределительных шкафах. Они представлены в виде поликарбонатного корпуса с медной площадкой, на которой расположены отверстия для присоединения. Имеют также стальные пружины для фиксации проводов. Очень удобно использовать клеммники, когда нужно подсоединить провода заземления в один общий. Такой вид клемм подходит для соединения проводов различных видов. Для удобства установки на корпусе нанесены данные со значением номинального тока, диаметра проводов, предельно допустимые нагрузки. Также предусмотрена паста для предотвращения перегрева.
Клеммы с предохранителем
Производители предусмотрели также дополнительную защиту электропроводки и оснащают клеммы предохранителем. В этом типе соединения имеется держатель, куда помещается стандартный предохранитель. Очень удобно при эксплуатации электротехники без встроенного предохранителя.
Клеммные колодки для освещения
Клеммники для освещения позволяют значительно упростить и сократить монтаж при прокладке электрооборудования для освещения. Корпус позволяет выдержать температуру около 105 градусов, медные контакты дают возможность улучшить проводимость, пружины надежно фиксируют жилы. Такие клеммники иногда изготавливают со специальной пастой, которая защищает соединение от окисления и не дает проводникам перегреваться.
Клеммы для светильников
При установке люстр, торшеров или вентиляторов вместе с люстрой можно воспользоваться клеммником для светильников. Очень удобно соединять одновременно до пяти проводов. Оснащаются самозажимными контактами, что облегчает установку и монтаж, при этом также уменьшается количество расходного материала. Все клеммы маркированы, имеются удобные защелки, которые позволяют выполнить быструю установку.
Конструктивные особенности клеммных зажимов
Клеммные соединения отличаются простотой исполнения и при использовании не требуют каких-либо специальных навыков. Наибольшее распространение среди электриков получили следующие способы.
Клеммные колодки
Для работы с ними достаточно одной отвертки. Данный способ используется в большинстве соединений электрических сетей. Один из вариантов устанавливается на выходе многих бытовых приборов и служит для подключения питающего шнура. Конструкция выполнена в виде контактной пластины, запаянной в корпус из пластика или карболита. Клеммные соединители бывают разных типов, они отличаются низкой стоимостью и удобством в работе. С помощью клеммных колодок соединяются медные и алюминиевые провода, в том числе и разных диаметров, с одной или несколькими жилами.
Само соединение проводов через клеммник занимает буквально несколько секунд. С каждой жилы нужно снять изоляцию приблизительно на 5-7 мм и зачистить ее от оксидной пленки. Оба проводника вставляются в гнезда напротив друг друга и прижимаются болтами к контактным пластинам, обеспечивая тем самым надежное соединение. Однако, такой способ позволяет соединить лишь одну пару проводов. Для большего количества проводников требуется установка специальных перемычек. В качестве недостатка следует отметить постепенное ослабление болтовых соединений, которые требуется периодически подтягивать.
Клеммные зажимы Wago
Другой способ соединения предполагает использование специальных клеммных зажимов Ваго (Wago). Здесь мнения пользователей разделяются: одним нравятся такие клеммы, а другим – нет. Все споры охватывают пружинные зажимы, входящие в конструкцию, надежность и сроки их эксплуатации. Однако многочисленные тесты показали, что при правильном выборе и соблюдении технических условий, эти клеммники будут служить на протяжении многих лет. Следует выбирать нужную модель для конкретных работ и не покупать поддельную продукцию.
Конструкции рычажных клеммников Wago могут быть разъемными (рис. 1) и неразъемными (рис. 2). Первый вариант лучше всего подходит для тех мест, где возможны дополнительные подключения, и конфигурация сети периодически изменяется. Очень часто такие клеммники устанавливаются в распределительные коробки. В каждом из них имеется специальный рычажок, предназначенный для фиксации или освобождения проводов.
Конструкция элемента дает возможность соединения 2-5 проводов с различными параметрами. Сама процедура очень простая: вначале рычажок поднимается, подготовленная жила вставляется в гнездо, после чего рычажок опускается и фиксирует провод на своем месте.
Конструкция неразъемных клемм Wago отличается наличием колпачка и корпуса зажима. Колпачки изготавливаются из прозрачных и непрозрачных полимерных или пластиковых материалов. Для проводов в корпусе предусмотрены отверстия. Нормальное соединение зависит от правильного снятия изоляции. Производители продукции требуют выполнять зачистку на расстояние 12-13 мм. Таким образом, очищенная часть провода заходит в клеммник, а изоляция упирается в корпус.
Соединительные зажимы
Цилиндрические колпачки из диэлектрического материала с одним закрытым концом и внутренней резьбой на втором открытом. В отличие от колодок, клеммники для соединения проводов требуют предварительной скрутки жил. Затем ее зажимают, накручивая сверху зажим.
Способы соединения электрических проводов между собой
Как можно соединить провода в распределительной коробке?
Какие бывают виды клеммных соединительных колодок?
Как пользоваться клеммниками Wago для соединения проводов?
Цветовая и буквенно-цифровая маркировка проводов и кабелей в электроустановках согласно ГОСТ
Способы соединения провода СИП с разными кабелями
Клеммы
Так что же такое клеммы? Это специальные приспособления для соединения кабелей и проводов. Клеммник (клеммная колодка) имеет в своем строении два или более металлических контакта, которые оснащены креплением для проводов. И все это находиться в корпусе из материала, не пропускающего электричество.
Постепенно, но очень уверенно клеммные соединения приходят на смену паяным соединениям. При их сравнение, можно обнаружить, что по своей надежности они практически равнозначны. Но в то же время клеммная колодка является более экономически и экологически оправданным устройством.
Для чего нужны клеммники WAGO
Всем известно, что при электромонтаже часто возникает необходимость соединить вместе сразу несколько проводов. В этом случае использовать клеммники для соединения проводов является наилучшим решением.
В отличие от скруток или спаек, являющихся, по сути, неразъемными соединениями, клеммники Wago позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Конечно, в особо ответственных случаях можно использовать и пайку, но в большинстве соединений, которые будут работать в нормальных условиях, применения клеммников Wago вполне достаточно.
Как уже упоминалось, работа с клеммами Wago не требует использования дополнительного инструмента. Единственное, что может потребоваться, это специальный инструмент для зачистки от изоляции.
После этого провод просто вставляется в разъем и фиксируется в нем. Другим важным преимуществом клемм Wago является то, что они позволяют надежно соединять или наращивать провода, сделанные из разных материалов и разного сечения.
Как известно, соединять, например, медные и алюминиевые проводники с помощью обычной скрутки недопустимо. Кроме прочего, применение клеммников Wago позволяет экономить место в распределительной коробке или щитке, а само соединение получается аккуратным и надежным.
Основные этапы процесса соединения проводов с помощью клемм
Как проводится соединение проводов при помощи клемм, вы подробно можете узнать из нашей таблицы. Рассмотрим варианты соединений на примерах разных моделей Wago:
| Фото | Описание процесса |
 | Чтобы соединить провода с помощью клеммника серии 22÷73. Необходимо зачистить проводники на длину 10 мм. |
 | Вставляем оголенные части в клеммник до упора. |
 | При необходимости снять клеммник его нужно прокручивать в обратную сторону. Обе части должны быть внутри приспособления. Такой вариант применяется для подключения света. |
 | Клеммники 222 серии Wago рекомендуется использовать для ремонтных работ и временных подключений. |
 | Подсоединение выполняется с помощью специальных рычажков. Провод также зачищается на 10 мм и вставляется в клеммник, затем рычажки защелкиваются. |
 | 224 серия применяется для подключения всевозможных люстр, светильников и бра. |
 | С помощью этой клеммы можно соединять одножильный и многожильный провод. |
 | Одножильный вставляется в отверстие со смазкой. |
 | Многожильный вставляется в другое отверстие. |
 | Для проводников СИЗ применяется специальный колпачок. |
 | Колпачок накручивается на проводники. |
 | Чтобы улучшить качество такого соединения, провода нужно зачистить примерно на 6 см. |
 | Затем накручивается колпачок СИЗ. При этом получается очень надежное соединение. |
 | Соединение изолируется при помощи изоленты. |
 | Можно использовать бытовой клеммник. Моножилу нужно зачистить и поместить внутрь клеммника. Затем производится закручивание с помощью специальной отвертки. |
Клеммные зажимы
К преимуществам винтовых клеммников можно отнести их возможность обеспечить отличный контакт на большей площади, между жилой провода и клеммником. Такое достигается за счет довольно значительной зажимной силе. Еще одним преимуществом винтового клеммника является возможность быстро обеспечить отсоединение провода.
Но не все так радужно. У этого типа устройства есть существенные недостатки, которые заключаются в следующем. Чтобы обеспечить наибольшего качества соединения при помощи винтового клеммника нужно обладать определенными навыками и умениями. К тому же зачастую для этого нужно потратить время больше, чем для клеммников с пружиной. А еще главным недостатком такого соединения будет его разбалтывание из-за вибрации. Так же у неопытных мастеров часто возникает проблема, в виде потери зажимного винта, из-за чрезмерного его выкручивания. Хотя в действительности все эти проблемы решаемы и не так влияют на соединение (рис. 5).
Рис. 5. Клеммник хорошее решение
Что же касаемо пружинных клеммников, то они предоставляют возможность довольно быстро осуществить нужное соединение. При этом на качество созданного соединения, не как, не влияет опыт и умение человека его осуществляющего.
По отношению к вибрации, пружинные клеммники оказываются более устойчивыми. К недостаткам можно отнести цену, которая намного выше винтовых клеммников, и меньшее значение допустимого тока.
Все большую популярность набирают самозажимные клеммники. Они зажимают провода автоматически, сразу после их введения в клеммник. По своему использованию бывают клеммники – многоразового или одноразового применения.
Наиболее редким по применению являются клеммники с ножевым зажимом. Хотя они позволяют произвести быстрое соединение. Для этого нужно лишь надавить на клеммник при помощи плоскогубцев (или использовать специальный инструмент).
Важно знать! Клеммник с ножевым зажимом используют для осуществления подключения к нулевому проводу, который согласно существующим правилам безопасности нельзя разрезать.
«Ножны»
Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.
Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.
Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.
Выводы и полезное видео по теме
Представленный видеоматериал расширит ваши знания о видах клемм и способах их монтажа.
Электромонтажные работы редко обходятся без применения описанных аксессуаров. Казалось бы, это мелкие детали, от которых легко отказаться, заменив технологичное соединение обычным скручиванием проводов.
Только вот практика электротехники отмечена массой случаев, когда именно банальная скрутка проводников вместо надёжного клеммного соединения приводит к трагическим последствиям.
Имеете опыт использования клемм для соединения проводов? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Блок для связи расположен ниже.
