Основные функции кессона
Низкий температурный режим превращает воду в лед. И хотя грунтовые воды находятся ниже уровня замерзания почвы, насосное оснащение помещают на поверхности. Такое расположение негативно сказывается на работе оборудования. Низкие температуры приводят к тому, что лопаются шланги, вода в самой системе промерзает, насос перестает работать.
Таким образом, кессон — это помещение с утеплением, которое даже при очень низких сезонных температурах не даст замерзнуть оборудованию в скважине.
Внутри приспособления размещают:
- установку с фильтром;
- помпу, необходимую для забора воды;
- аккумулятор;
- расширительную емкость;
- манометр;
- запорную арматуру;
- устройство автоматики.
Устанавливать кессон для скважины не потребуется, если все необходимое оборудование находится недалеко от жилья
Важно при этом, чтобы был доступ ко всем частям насосной системы. Хотя такой вариант обустройства будет мешать излишним шумом от приборов. В процессе формирования скважины следует установить водопроводную трубу в кессоне на глубине 1,5-2 метра
Это защитит систему от низкой температуры
В процессе формирования скважины следует установить водопроводную трубу в кессоне на глубине 1,5-2 метра. Это защитит систему от низкой температуры.
Устройство и монтаж своими руками
Изготовить кессон своими руками вполне возможно. В качестве материала желательно выбрать металл. Для работы понадобится: ножовка по металлу, металлический лист толщиной в 5 миллиметров, сварочный аппарат.
Сначала делаем цилиндр диаметром в метр и высотой в 2 метра. Дальнейший этап – приварить днище к цилиндру. Не забывайте, что швы обязаны быть герметичными
. В части дна предварительно нужно сделать отверстие для гильзы. Диаметр гильзы обязан быть чуть больше диаметра водопроводной трубы.
В емкости проделываем отверстие под кабель, под различные виды труб, которые подразумевает насосное оборудование, которое будет установлено.
Завершающий этап – окрашивание. Окрашиваем емкость внутри
, а снаружи крепим битум.

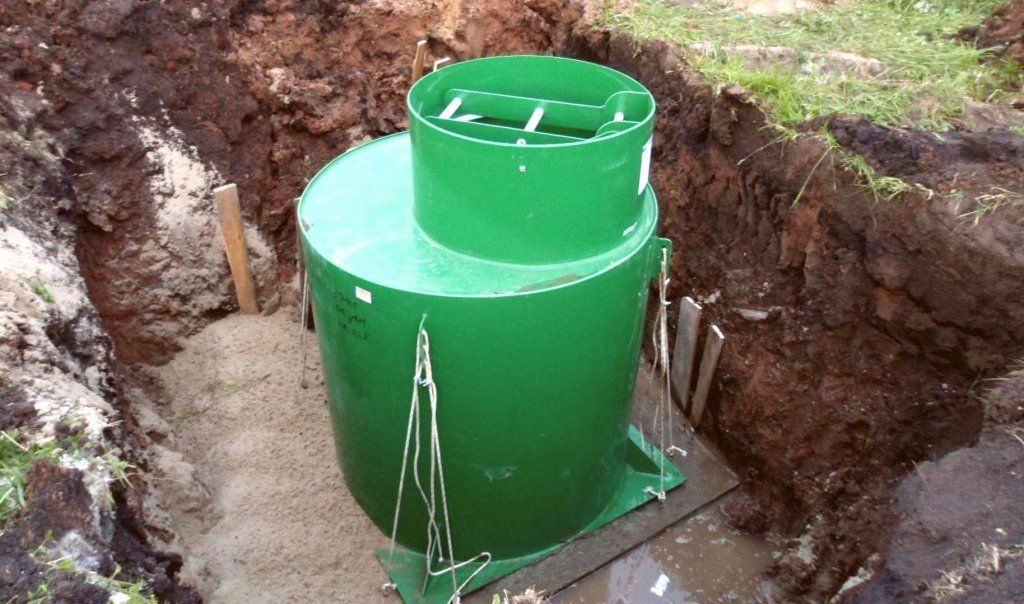

Установка происходит следующим способом:
Что такое кессон, зачем он нужен
- погружной насос;
- расширительный бак;
- различные виды вспомогательных элементов.
Монтаж кессона необходим для бесперебойной подачи воды в любое время года. К основным его функциям относятся:
- защита от промерзания зимой устья скважины, водопроводных труб;
- предотвращение попадания грунтовых и сточных поверхностных вод, различных видов загрязнения в источник;
- герметизация трубопровода на его горизонтально расположенном отрезке;
- место размещения дополнительного оборудования в виде датчиков, гидроаккумулятора, автоматики, что позволяет не занимать пространство в доме;
- предотвращение несанкционированного доступа к элементам технического оснащения скважины.
Правильно установленный герметичный кессон значительно продлевает время эффективной эксплуатации не только дорогостоящего оборудования, но и самой скважины.
По каким критериям подбирают кессоны для скважины из пластика
Пластиковые резервуары набирают популярность благодаря доступной цене, длительной эксплуатации и внешней привлекательности. Такие кессоны мало весят, так что для их установки не требуется подъемная техника. Нельзя сказать, что у этих емкостей нет недостатков и главный из них – хрупкость.
Устанавливать и использовать пластиковые баки следует с особой осторожностью
По каким критериям подбирают кессон:
- Удобство обслуживания резервуара. Нечасто, но время от времени может потребоваться его очистка и проверка работоспособности аппаратуры или ее замена. Значит, емкость должна иметь удобный доступ для этих манипуляций.
- Размеры, подходящие для размещения всего оборудования. Кроме насоса, в резервуаре может располагаться система фильтрации и подогрев.
- Герметичность резервуара. Любая протечка может привести к поломке и безнадежной порче дорогостоящей техники. Самыми ненадежными в этом плане считаются бетонные бассейны.
- Продолжительность эксплуатации. Вода, работающий насос, воздействие грунтовых вод снаружи – все это агрессивно влияет на стенки кессона. Чем прочнее и устойчивее к химическому воздействию материал, тем дольше он прослужит.
Из чего изготавливаются пластиковые кессоны
Пластик – долговечный и устойчивый к химическому воздействию материал. Он не подвержен гниению и ржавчине, не прорастает грибком и бактериями. Именно эти преимущества материала так ценятся в емкостях для воды. Еще один плюс использования пластика в том, что из него можно отливать цельные формы, без сварных швов.
Герметичность таких конструкций намного лучше, чем всех других материалов
Кессоны из сложных полимерных материалов прослужат не менее полувека и могут использоваться в почве с любым составом. Пластиковые резервуары можно без опасений устанавливать вблизи инженерных сетей.
Резервуары изготавливаются из «пищевого» полиэтилена высокого давления. Этот полимер не выделяет токсичные вещества, не реагирует на агрессивное воздействие сточных и грунтовых вод. Кроме этого, в продаже можно встретить резервуары из ПВХ, они обычно изготавливаются из листовой основы и имеют сварные швы. Бывают конструкции из стекловолокна и пропилена. Они обработаны эпоксидным составом и не уступают полиэтилену в прочности и долговечности.
Особенности защиты скважины от холодов
Неграмотное обустройство водозаборной выработки нередко создает препоны для нормальной работы источника. Особенно остро ошибки и недочеты проявляются в зимний период.
Эксплуатацию скважины, не защищенной от промерзания надежной теплоизоляцией, в морозы затрудняет формирование наледи по зеркалу воды и образование ледяных пробок в трубопроводе.
В итоге насосное оборудование и система в целом работает с повышенной нагрузкой. Крупная пробка может деформировать или вовсе разорвать трубы ПНД, из которых чаще всего сооружают наружные ветки водопровода.
Пробки и ледяная корка в скважине появляются, если водозабор работает “не в полную силу”. Т.е. если в эксплуатации есть перерывы, достаточные для кристаллизации воды. Даже если хозяева автономного водопровода не рассчитывают на подобные паузы в функционале, средства их профилактики в виде устройства системы утепления должны быть проведены.
Мероприятия по утеплению водопроводной системы проводятся от точки ввода в дом до глубины, которая на 20-30 см ниже уровня сезонного промерзания грунта. Это значение можно найти в сборниках по строительной климатологии СП за номером 131.13330.2012 и в СНиПе за номером 23-02-99.
Глубина промерзания определяется в соответствии с условиями региона и типом грунта, охватываемым зоной промерзания. Ее значение получают эмпирическим путем на основании многолетних наблюдений.
Грамотное обустройство водяной скважины избавит от формирования наледи и ледяных пробок в водопроводе (+)
Если водопровод вводится в дом через фундамент неутепленного подвала, ветку до входа в отапливаемое помещение тоже необходимо утеплять. Использование материалов для утепления объектов расположенных в земле имеет свою специфику.
Утеплители должны обладать следующими свойствами:
- Не впитывать воду либо иметь защитную водонепроницаемую оболочку. Если вода впитается в утеплитель, а затем замерзнет, то с большой вероятностью по причине увеличения объема воды при переходе в лед, слой утепления будет разрушен.
- Под давлением грунта не терять своих свойств. Давление массы земли сверху или ее подвижки могут смять утеплитель и увеличить его теплопроводность.
- Не представлять интереса или не поддаваться воздействию насекомых и грызунов.
Последний пункт очень важен, потому что летом мыши могут растащить утеплитель по гнездам, а зимой прорыть в нем ходы, чтобы добраться до теплых труб. Все это приведет к прямому доступу холода к элементам водопровода.
Защита утеплителя от мышей и насекомых – одна из главных проблем при утеплении объектов, расположенных на улице под землей
Иногда для защиты скважины и системы подачи воды от холода достаточно выполнения процедур, не требующих специальных знаний о принципах утепления подземной системы водоснабжения. Вода, которая подается в систему из глубины, имеет положительную температуру (обычно от 7 до 13 градусов Цельсия).
Если есть риск замерзания воды, то необходимо настроить режим работы системы таким образом, чтобы подача воды происходила небольшими порциями, но как можно чаще. Постоянное циркуляция подземной воды, температура которой по определению выше 0º С, будет препятствовать обледенению.
Утеплить оголовок и трубы при не очень холодных зимах в южных регионах России или при глубоком залегании водопровода можно без особых изысков с помощью опилок или соломы. Для этого необходимо вырыть яму возле оголовка и канаву вдоль залегания трубы водопровода, засыпать их сухими опилками или соломой и снова зарыть яму.
Проводить эту процедуру надо каждый год осенью, чтобы к зиме опилки и солома не успели сгнить. Для устранения промерзания на более длительное время или если предложенные способы не гарантирует положительный результат, необходим другой подход к решению проблемы.
Восстановить водоснабжение зимой тяжелее и дороже, чем провести грамотное утепление с учетом конструктивных особенностей системы и климатических условий
Кессон что это такое
Кессоны из пластика являются элементами локальной инженерной системы водоснабжения дома. Изделия применяются для обслуживания артезианских источников, колодцев, а также для размещения накопительных баков и устройства ревизионных колодцев.
По внешнему виду укрытие представляет собой резервуар цилиндрической формы с днищем и оголовком. Верх камеры оборудован горловиной и откидной изолированной крышкой. Основание снабжено техническим отверстием, которое по своему диаметру должно быть достаточным для монтажа емкости на обсадную трубу выработки.
Объем укрытия зависит от набора устанавливаемого оборудования:

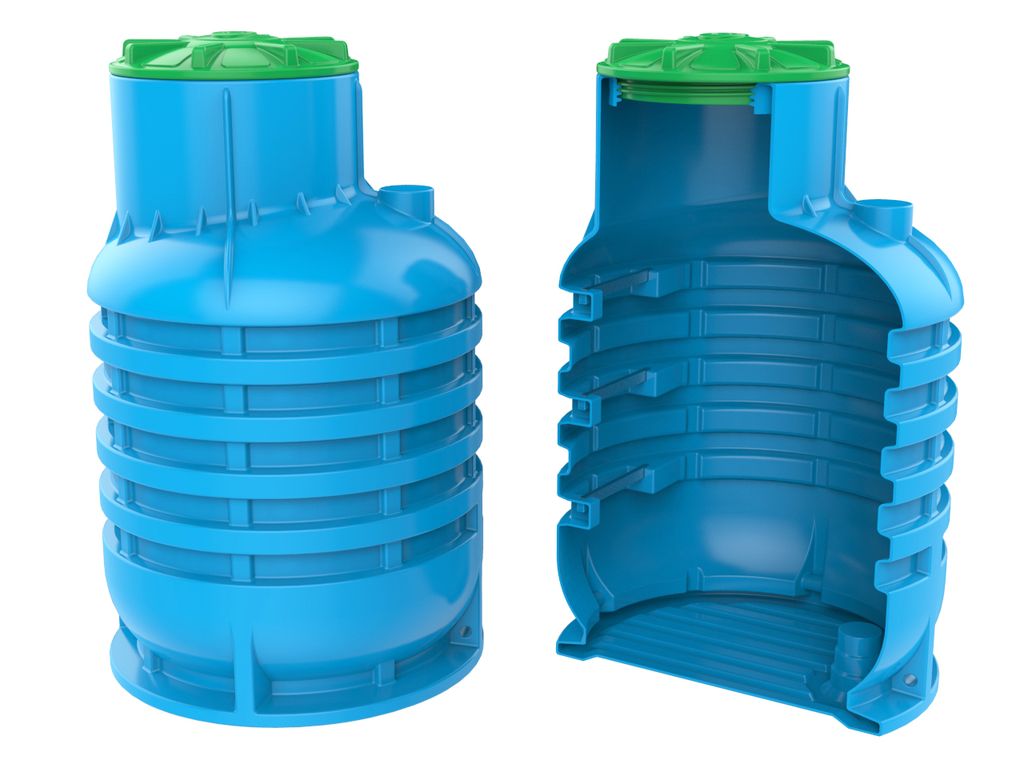

Пластиковый кессон для скважины.
- гидроаккумулятор;
- контрольно-измерительная аппаратура;
- пусковая автоматика;
- запорная арматура;
- дополнительные фильтры тонкой очистки;
- при необходимости — расширительный или накопительный бак;
- лестница.
Корпус кессона не имеет соединительных швов и является полностью непроницаемым, что позволяет его применение даже при высоком расположении подземных вод.
Особенности
Изначально кессоны предназначались для проведения различных работ под водой. Они являли собой закрытую камеру, в которую не проникала вода. Форма таких объектов, как правило, была круглой либо квадратной. В настоящее время главная особенность кессона, заключающаяся в его водонепроницаемости, осталась неизменной. Однако сегодня спектр его применения стал более широким. Так, например, кессоны по праву признаны полезными элементами автономного водоснабжения.
Если вы желаете круглогодично пользоваться водой из собственной скважины, вам не обойтись без качественного кессона
(или специального скважинного адаптера). Его установку возможно провести своими руками, хотя сделать это не так просто, как может показаться.
Кессоны отличаются герметичностью, которая бережет оголовок скважины от грунтовых вод.
Данная особенность играет важную роль, поскольку оберегает домочадцев от течения жидкости из соседской канализации при включении крана. Это обусловлено тем, что конец обсадной трубы скважины не пересекает грунтовую поверхность, а располагается на глубине, составляющей примерно 2 м. Именно в этом месте находятся грунтовые воды.
Подобная глубина оголовка скважины объясняется замерзанием грунта (его глубина – примерно 2 м). Конечно, в данном вопросе много зависит от местности, в которой расположен дом. Кроме того, соответствующая глубина оголовка необходима и для того, чтобы в зимнее время вода выходила из кранов, не замерзая. Само оборудование при такой конструкции так же надежно защищается от губительного промерзания.
Распространенными в наше время являются кессоны круглой формы.
Подобные изделия имеют диаметр в 1 м и высоту 2 м. Габариты этих предметов объясняются тем, что скважина располагается на глубине 2 м, и чтобы к ней был доступ, люк кессона выносят на поверхность земли.
Сегодня кессоны создают из разных материалов, однако наиболее распространенными и надежными по праву признаны варианты, произведенные из железа. Такие агрегаты не боятся механических повреждений или температурных перепадов, однако подвержены появлению коррозии, поэтому требуют качественной защитной обработки. Кроме железных, существуют также кирпичные, бетонные и пластиковые модели кессонов. Каждый из них имеет свои отличительные черты.
Общие рекомендации по установке
Кессон нужен для сохранения работоспособности насоса. Механизмы защищаются от проникновения влаги, грязи. Пользователям не потребуется дополнительно устанавливать отопительные системы.
Главное условие правильной работы оборудования — измерить глубину промерзания грунта. Если не придерживаться этого правила, то кессон быстро деформируется и поднимется на поверхность земли.
Даже сильно углубленные колодцы могут выдавливаться верховодными водами. В нижнюю часть рекомендуется заливать бетонную стяжку, которая будет выполнять функцию плиты. К ней крепят дно анкерными болтами.
С инженерной точки зрения установка кессона для скважины требуется для размещения оборудования и предохранения оголовка скважины от повреждений, поступления в зону забора ливневой воды и загрязнений.
Что такое скважинный кессон ↑
Герметичная емкость, которая заглубляется в землю и фиксируется на обсадной трубе, – это и есть кессон. В зоне промерзания грунта – при дополнительном утеплении – он защищает скважину от низких температур и предотвращает попадание в ее основной ствол грязных сточных вод. В нем также размещают необходимое оборудование – фильтр для воды, гидроаккумулятор, датчики давления и др. За счет достаточного объема кессон существенно облегчает процесс обслуживания скважины, проведения некоторых ремонтных работ.
Оборудование и коммуникации внутри емкости
Устройство такой емкости нехитрое. На дне предусмотрено отверстие для обсадной трубы, на боковых стенках – отверстия для подключения водопроводных труб и прокладки кабелей. Внутри нередко устанавливается лестница, обеспечивающая быстрый доступ к оборудованию. Если ее нет, то в специализированных магазинах можно приобрести удобный раскладной вариант. Сверху кессон герметично закрывается крышкой.
Металлический кессон с лестницейРаскладная лестница для кессонной камеры
Описание пластикового кессона
Если вы решили выбрать пластиковый кессон, что это такое, можно будет узнать ниже. Такие конструкции могут обладать прямоугольной, квадратной или круглой формой. Они обрели наибольшее распространение среди потребителей. Это обусловлено невысокой ценой, незначительным весом, длительным сроком жизнедеятельности, превосходными теплоизоляционными качествами, а также гидроизоляцией. Если сравнивать стоимость, то пластиковые аналоги стоят значительно меньше по сравнению с железобетонными и стальными. Незначительный вес упрощает проведение загрузочно-разгрузочных работ, а также манипуляции по монтажу. Пластик совершенно не подвергается коррозии, а также не требует дополнительного утепления. Температура внутри бака всегда остается в пределах +5 градусов, что исключает замерзание воды
Если вы решили выбрать пластиковый кессон, что это такое, важно знать. Следует учесть и некоторые недостатки подобных конструкций
Они выражены в недостаточной жесткости, это может стать причиной изменения линейных размеров емкости, за этим может последовать поломка оборудования. Решить эту проблему можно достаточно просто, для этого будет необходимо осуществить обратную засыпку по периметру с помощью цементного раствора, вполне для этого достаточно будет обеспечить слой, толщина которого равна 80 миллиметрам.
Предназначение
Люди, живущие в загородном доме, эксплуатируют скважину на протяжении всего времени. Однако это трудно полноценно реализовать в условиях резких перепадов температур, так зимой бывает слишком холодно, а летом жарко. Это сказывается на работе автономного водопровода.
Чтобы при очередном сильном заморозке, поступающая вода не испортила электрический насос, рекомендуется использовать кессон. Он защитит оборудование от отрицательного воздействия температур. Потому что устройство поддерживает приемлемую температуру на протяжении всего периода эксплуатации, что минимизирует риск выхода из строя электрического оборудования. Также оборудование не пропускает внутрь сточные воды, насекомых и мелких грызунов, которые могут причинить вред чувствительной аппаратуре
Поэтому его установке уделяется особое внимание, иначе кессон не раскроет свой потенциал
Внутри прибора размещается практически все важное оборудование, которое требуется для работы скважины:
- Водоочистители;
- Электрический насос;
- Трубы для передачи воды в дом;
- Электрические приборы, отвечающие за автоматику водопроводной системы.
Чаще всего высота герметичной емкости не менее 2 метров, сверху присутствует закрывающийся люк. Также кессоны различаются по конструктивным особенностям, на рынке встречаются круглые модели и прямоугольные. При выборе главное — помнить, чем больше диаметр входного отверстия, тем легче человеку будет войти внутрь. Покупать изделия с маленькой горловиной не рекомендуется. Потому что протиснуться туда будет нелегко, соответственно и размещение оборудования станет трудно решаемой задачей, а ремонт и обслуживание некоторых приборов отнимет несколько часов.
Погружные насосы
Если глубина шахты превышает 10 м, оборудование для скважины под воду включает в себя погружной насос. Чтобы правильно подобрать оптимальную модель помпы и рассчитать высоту ее подвешивания внутри обсадной трубы, потребуется соответствующий опыт. В перечень обязательных приборов подачи воды входит гидроаккумулятор и автоматический модуль. Погружные насосы могут поднимать воду на большую высоту, по сравнению с поверхностными аналогами.
Кроме того, отсутствуют любые ограничения по точке монтажа закрытого гидроаккумулятора. Мембранную емкость и управляющие блоки разрешается устанавливать на любой дистанции от скважины: расстояние до точки водозабора не скажется на эффективности работы системы.
Монтажные работы
Нюансы монтажа насоса в скважину.
Заменяющий кессон скважинный адаптер – это быстроразъемное байонетное соединение. Его стационарная часть фиксируется в отверстии на стенке обсадной трубы. Этот элемент представляет собой патрубок с резьбой и фланцем фигурной формы. Фигурный фланец имеет посадочное гнездо с пазами и отполированной плоскостью. Резьбовой патрубок вставляется в отверстие обсадной трубы изнутри. Плоскость адаптера, прилегающая к стенке трубы, имеет повторяющую ее цилиндрическую поверхность. Снаружи на резьбовую часть надевается ответная шайба, также выполненная с цилиндрической поверхностью. Компенсация разности диаметров и уплотнение соединения достигается установкой по обе стороны стенки трубы толстых резиновых прокладок. Внутренняя надевается до опускания адаптера внутрь скважины. Внешняя – при фиксации.
Подвижная часть адаптера – это отвод, один из выводов которого снабжен фланцем, являющимся ответной частью байонетного соединения, а другой имеет внутреннюю резьбу для подсоединения муфты подающей трубы скважинного насоса. Резьбовой вывод в установленном состоянии смотрит вниз. При этом вверху оказывается глухая монтажная бобышка, с помощью которой выполняется дистанционная установка элемента в посадочное гнездо стационарной части адаптера. Привалочная плоскость фланца подвижного элемента имеет проточку с уплотнительным кольцом для герметизации байонетного соединения. Кольцо лучше зафиксировать в пазу клеем для уплотнений, чтобы оно не потерялось при манипуляциях.
Инструкция по установке скважинного адаптера.
Отверстие для установки скважинного адаптера выполняется дрелью с установленной коронкой. Края отверстия зачищаются шарошкой. На конце припасенного отрезка трубы длиной 2,5-3 м метчиком нарезается наружная резьба по диаметру резьбы в бобышке адаптера. Обе части адаптера соединяются, и через верхний открытый торец обсадной трубы узел опускается внутрь, а его резьбовой вывод продевается в отверстие. Внутреннее уплотняющее кольцо должно быть одето. На просунутый в отверстие резьбовой конец надевается наружное уплотняющее кольцо, шайба с цилиндрической поверхностью, стационарная часть адаптера фиксируется к трубе затягиванием гайки по наружной резьбе. На резьбовом выходе имеется и внутренняя резьба, к которой присоединяется обжимная муфта горизонтального участка трубопровода. Все резьбовые соединения должны паковаться лентой ФУМ или другими уплотняющими материалами.
После установки стационарной части подвижная вынимается на поверхность. К ее нижнему концевику закрепляется обжимная муфта и напорный трубопровод необходимой длины. На другой конец трубы через вторую муфту присоединяется погружной насос с установленным обратным клапаном.
К насосу привязывается страховочный трос из нержавеющей стали и подключается питающий кабель. Узел от развязывания фиксируется хомутом. Насос с трубой, тросом, кабелем и подвижной частью адаптера опускается в скважину. Установленная в бобышку вспомогательная трубка позволяет дистанционно соединить две части адаптера. Чтобы предотвратить прикипание частей адаптера и увеличить долговечность уплотнительного кольца, контактную поверхность подвижной части нужно обработать силиконовой смазкой.
Вспомогательную трубу лучше не выкручивать, а оставить в бобышке. Это облегчит последующее обслуживание адаптера, а также обслуживание или замену насоса.
Верхушка обсадной трубы и вспомогательная монтажная трубка обрезается болгаркой на необходимую высоту, которая при необходимости скрыть размещение скважины может быть ниже уровня грунта. Маскировка оголовка может предотвратить кражу насоса.
На обрезанный и зачищенный конец трубы надевается герметичная крышка скважины. Кабель и трос выводятся через гермовводы. Кабель в гофре опускается в траншею и подвязывается скотчем к горизонтальному трубопроводу.
Виды кессонов для скважины
Предназначенные для скважин кессоны разделяются по форме, объему и материалу изготовления. Если это сооружение делается своими руками, то по конфигурации оно может быть каким угодно. Но зачастую частники предпочитают приобретать готовые цилиндрические или прямоугольные изделия заводской сборки. Для установки их надо лишь поместить в вырытый заранее котлован, а потом засыпать все землей.
Существующие схемы планировки дачного участка в 10 соток и более без проблем позволяют разместить на территории у дома скважину и кессон. Объем последнего редко превышает 6000 литров (1,5 х 1,5 метра в ширину и длину). Этого с избытком хватает для всего комплекта насосного оборудования. Еще и остается место для спустившегося внутрь с целью обслуживания техники человека.
Металлический вариант
Если металлические кессоны не обработать антикоррозийными составами, то долго в земле они не прослужат. Влага будет воздействовать на металл снаружи из почвы и изнутри, поступая из горловины скважины. Чтобы установить на обсадной требе готовую конструкцию, нужен кран. А самостоятельный монтаж кессона из стальных листов потребует навыков обращения со сварочным аппаратом. По трудоемкости установки этот вариант выигрывает лишь у аналога из бетона.
Из бетонных колец
Без крана в случае с железобетонными кольцами не обойтись. При этом не все схемы вариантов планировки участка 15 соток даже здесь подойдут. Мало на нем подобрать место для скважины, необходимо еще также предусмотреть площадку для автокрана и грузовика с ЖБИ. Проблем установка кессона из ж/б колец вызовет массу. Часто для оборудования подобного сооружения лучше выбрать пластиковую (стеклопластиковую) модификацию.
Пластиковый вариант
Небольшой вес пластикового кессона позволяет во время его установки обойтись без крана силами двух человек. Но ему требуется тяжелый «якорь» в виде бетонной плиты, который не позволит этому сооружению всплыть из земли при паводках. Плюс любая конструкция из пластика не отличается сильно высокой прочностью. Это бетонный или металлический кессон при пучении по зиме не раздавит. Пластиковый вариант вполне может и повредить давление грунта.

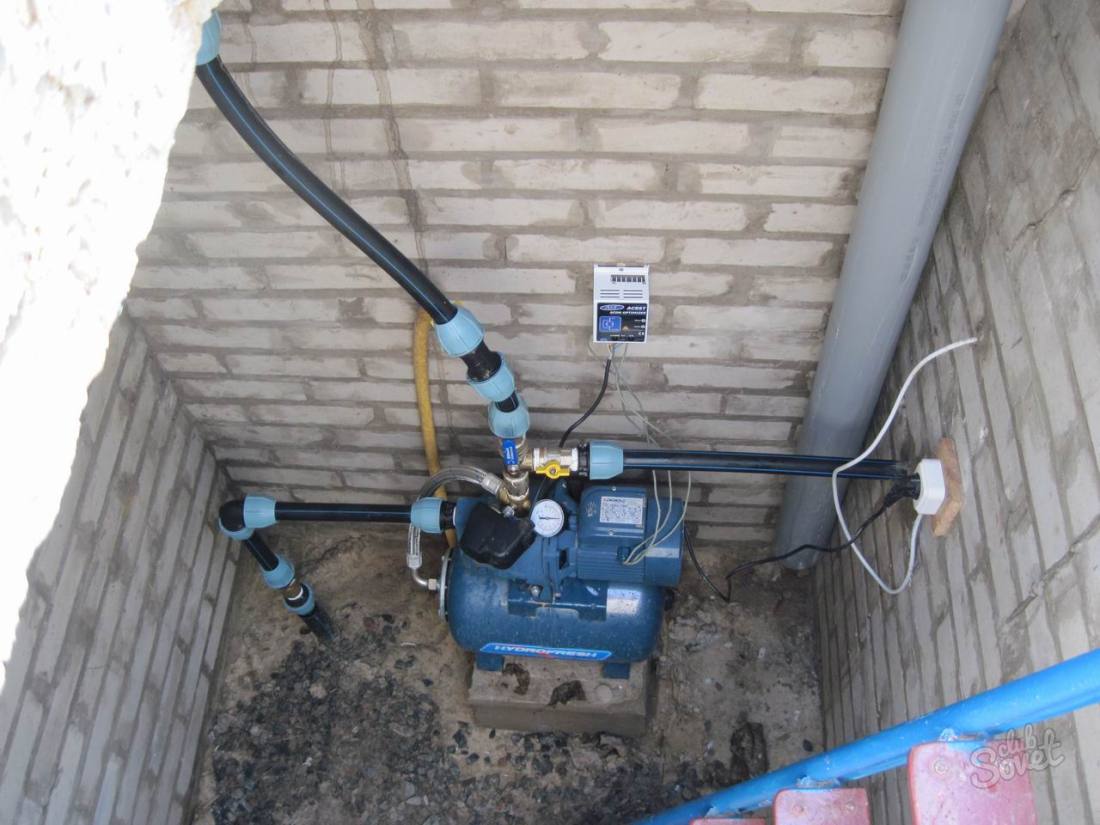

Самодельный из кирпича
Из чего изготавливаются пластиковые кессоны
Пластик – долговечный и устойчивый к химическому воздействию материал. Он не подвержен гниению и ржавчине, не прорастает грибком и бактериями. Именно эти преимущества материала так ценятся в емкостях для воды. Еще один плюс использования пластика в том, что из него можно отливать цельные формы, без сварных швов.
Герметичность таких конструкций намного лучше, чем всех других материалов
Кессоны из сложных полимерных материалов прослужат не менее полувека и могут использоваться в почве с любым составом. Пластиковые резервуары можно без опасений устанавливать вблизи инженерных сетей.
Резервуары изготавливаются из «пищевого» полиэтилена высокого давления. Этот полимер не выделяет токсичные вещества, не реагирует на агрессивное воздействие сточных и грунтовых вод. Кроме этого, в продаже можно встретить резервуары из ПВХ, они обычно изготавливаются из листовой основы и имеют сварные швы. Бывают конструкции из стекловолокна и пропилена. Они обработаны эпоксидным составом и не уступают полиэтилену в прочности и долговечности.
Создание герметичной конструкции из металла
Металлические емкости бывают самой разной формы, но ее обычно определяет материал, имеющийся у домашнего умельца в распоряжении. Если планируется сооружение четырехугольной камеры, тогда потребуется 3-5 миллиметровый металлопрокат и арматура или пруток, имеющий сечение 10 миллиметров.
При обустройстве круглой емкости для корпуса задействуют отрезки трубы диаметром 1250 миллиметров, а для горловины – около 600 миллиметров. При выборе формы будущей конструкции, необходимо помнить, что, чем меньше сварных швов, тем вероятность их разрушения меньше
Это очень важно для обеспечения ее герметичности. Работу по созданию металлической емкости начинают с подготовки котлована
Его выкапывают с учетом глубины кессона для скважины. Дно котлована выравнивают по уровню и на расстоянии 40-50 сантиметров от него обрезают обсадную трубу и временно накрывают ее ветошью или куском пластика
Работу по созданию металлической емкости начинают с подготовки котлована. Его выкапывают с учетом глубины кессона для скважины. Дно котлована выравнивают по уровню и на расстоянии 40-50 сантиметров от него обрезают обсадную трубу и временно накрывают ее ветошью или куском пластика.
Подготовленные заранее металлические детали очищают от ржавчины и складывают на настил из досок, чтобы они в процессе работы не стали грязными. Сначала изготавливают дно, для чего подготавливают элемент требуемой формы и вырезают в нем отверстие под гильзу для обсадной трубы. Чтобы ее смонтировать, задействуют двусторонний сварочный шов.
При устройстве кессона четырехугольной формы боковые стенки выкраивают из металлопроката. Материал размечают и вырезают отверстия для ввода трубопровода и кабеля. Соединяют боковые стенки и днище.
Крышку емкости устанавливают на место. Не следует забывать, что сварочные швы, чтобы обеспечить конструкции герметичность, нужно делать только двухсторонними. Потом вваривают горловину, а под вентиляцию – пенал. Гильзы под трубопровод и кабель приваривают к стенкам кессона.
Закрепляют петли, сделанные из арматуры или прутка, предназначенные для крепления строп, а также крышку или люк и приступают к выполнению гидроизоляции. Наружные и внутренние швы полностью освобождают от шлака и несколько раз покрывают их защитным составом. Им же обрабатывают всю конструкцию.
Металлические камеры нужно тщательно гидроизолировать, при этом для наружных работ применяют битумную мастику, а для внутренних – грунтовку, краску и антикоррозийное средство. В случае необходимости кессон утепляют экструдированным пенополистиролом или другим изолятором, главное, чтобы этот материал не был гигроскопичным.
Когда конструкция из металла готова, ее опускают в котлован. Чтобы смонтировать кессон, следует использовать подъемный кран, который оснащен мягкими стропами. Над котлованом размещают деревянные бруски и на них устанавливают емкость
Потом подпорки убирают и осторожно и медленно опускают ее вниз, насаживая на обсадную трубу. Сооружение, достигшее дна котлована, непременно выравнивают с использованием уровня
В гильзы заводят кабель и трубы. Проверяют качество гидроизоляции. Вновь обрабатывают участки, где при выполнении монтажа она была повреждена. Гильзу к обсадной трубе приваривают, или запенивают, если обсада изготовлена из пластика. Емкость после завершения герметизации места ввода кабеля и труб засыпают грунтом
Сооружение, достигшее дна котлована, непременно выравнивают с использованием уровня. В гильзы заводят кабель и трубы. Проверяют качество гидроизоляции. Вновь обрабатывают участки, где при выполнении монтажа она была повреждена. Гильзу к обсадной трубе приваривают, или запенивают, если обсада изготовлена из пластика. Емкость после завершения герметизации места ввода кабеля и труб засыпают грунтом.
Существует много вариантов, как сделать своими руками кессон – из кирпича, бетона, металла, бетонных колец и других материалов. Если все работы выполнены правильно, герметичное сооружение надежно защитит оголовок скважины от промерзания и проникновения грунтовых вод, и тем самым обеспечит подачу чистой воды в бесперебойном режиме.
Что такое кессон
Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.
Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка
В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.
Виды кессонов
Стандартные габариты кессонов различных типов
Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:
- круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
- квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
- прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.
Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.
Пластиковый кессон имеет множество преимуществ перед другими конструкциями
Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.
Устройство и особенности приямков для скважин
Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.

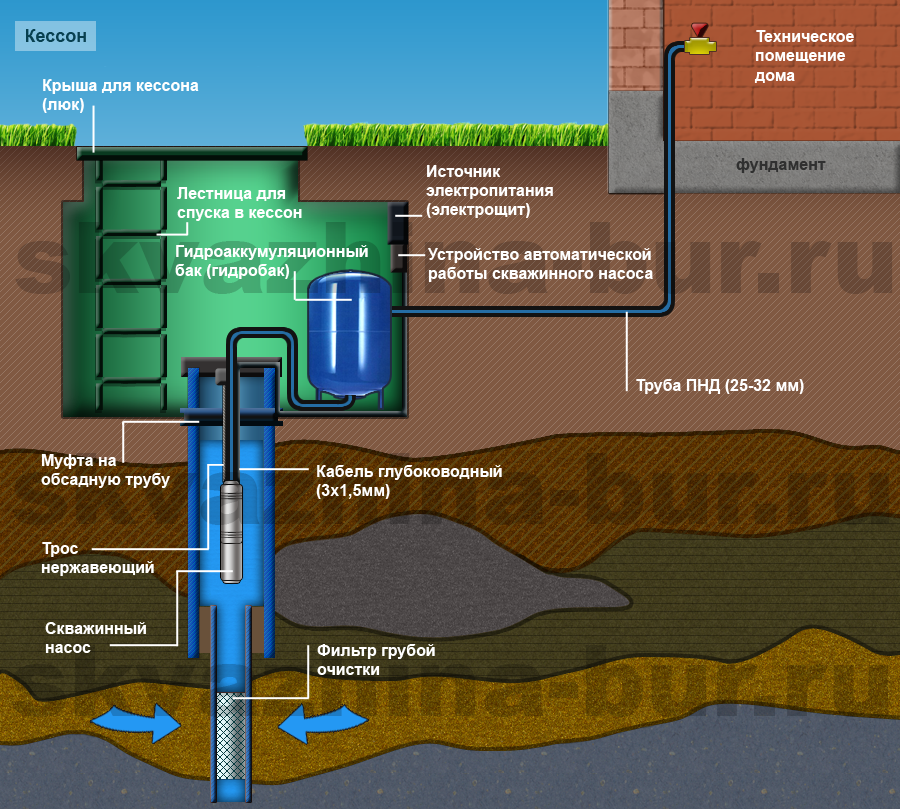

Схематическое изображение кессона для скважины
При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.
