Кессон: описание, виды, особенности конструкции
Кессон – это прогрунтованная внутри и гидроизолированная снаружи влагонепроницаемая емкость, представляющая собой обыкновенную утепленную герметичную бочку или коробку с горловиной и крышкой. Для лучшей теплоизоляции внутренняя поверхность емкости и крышка покрываются пенопластом.

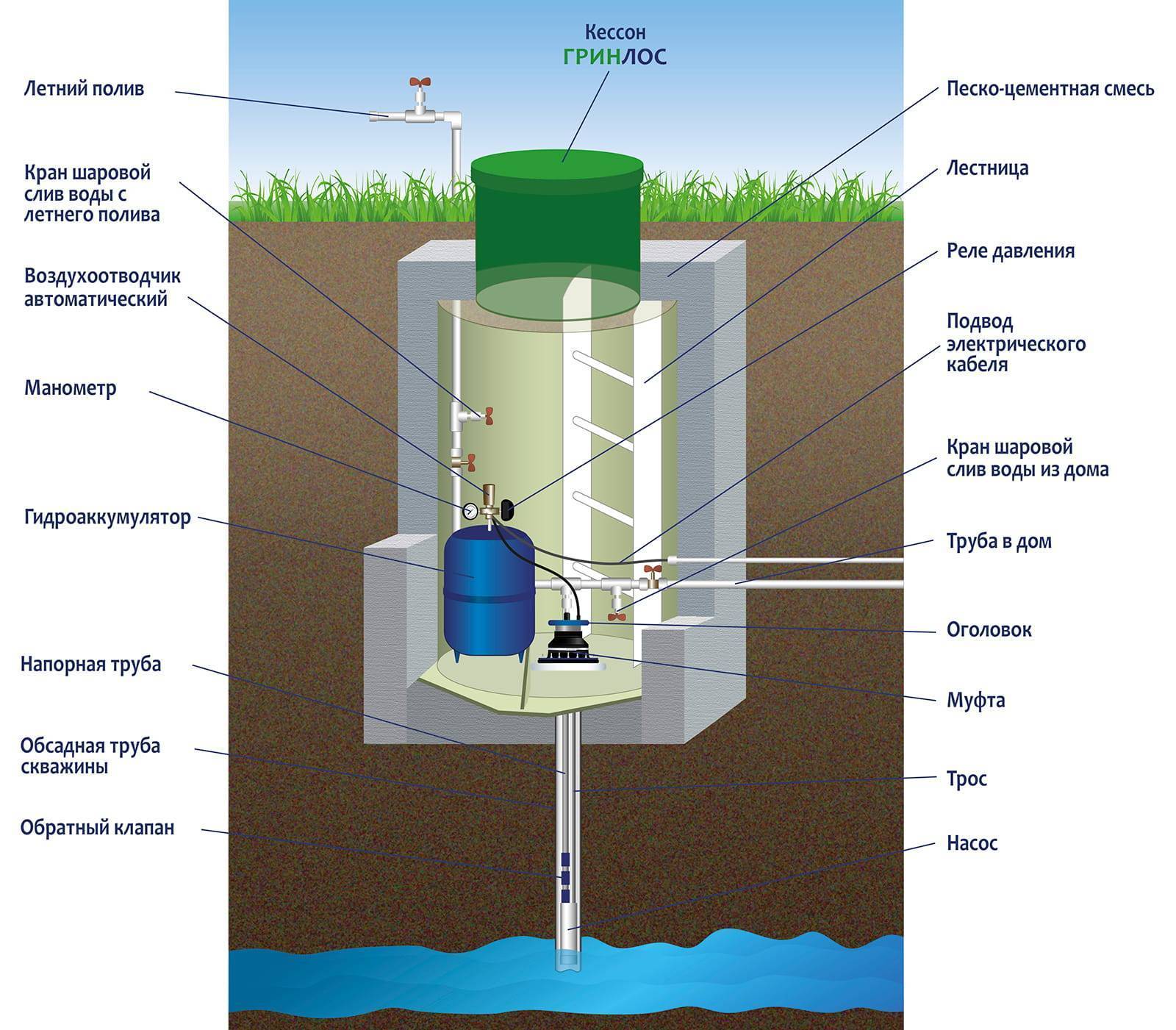

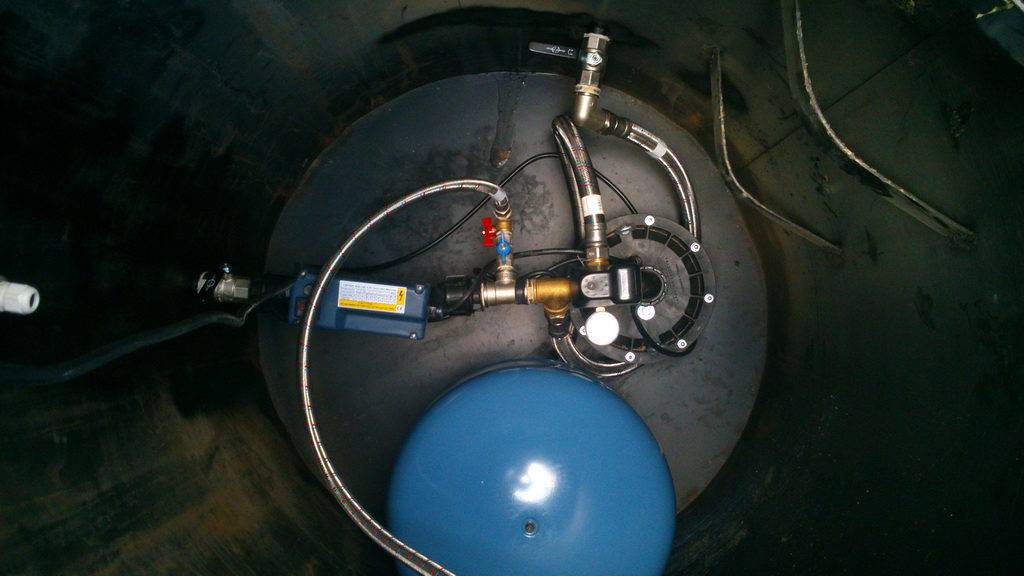

Внутри конструкции располагается все необходимое для водоснабжения оборудование:
- насос;
- запорная арматура;
- автоматика управления насосом;
- расширительный бак;
- фильтры;
- манометры.
Для защиты водопровода от замерзания емкость устанавливается в непромерзающих слоях грунта и, во избежание попадания холода, плотно закрывается крышкой.

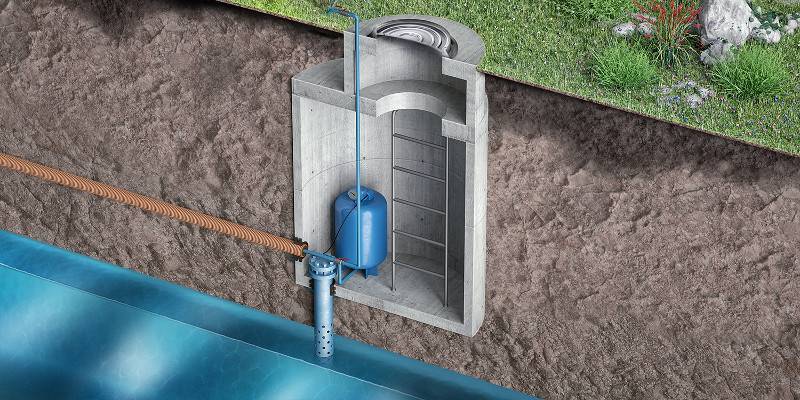

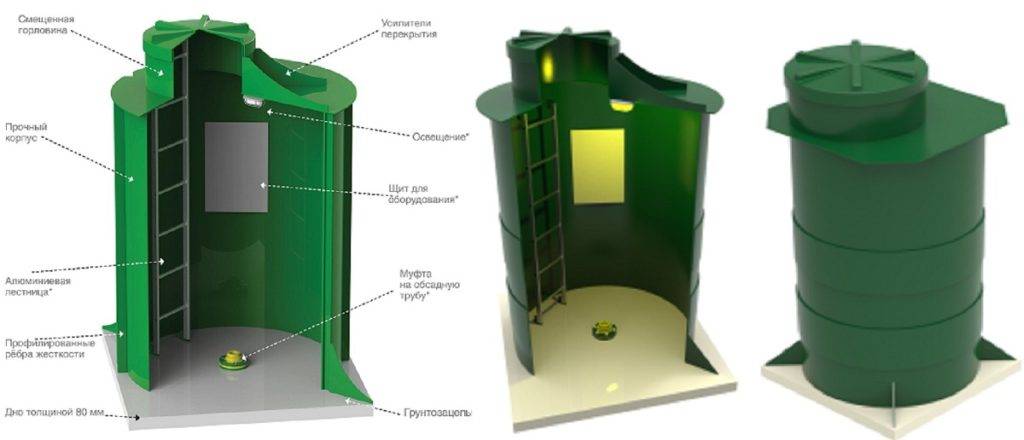

Конструкция кессона
Конструктивно оборудование является очень простым, так как представляет собой изготовленную из водонепроницаемых материалов емкость, которая должна быть оборудована:
- входом для обсадной трубы в нижней части;
- вводами для трубопроводов в боковой части;
- обеспечивающим доступ для обслуживания и ремонтных работ люком;
- слоем утепления в виде пенопласта или полимера.
Чаще всего конструкция изготавливается в виде цилиндра, высота которого около двух метров, а сечение – около одного метра. Такая высокая емкость необходима для защиты оборудования от воздействия отрицательных температур, так как вход трубопроводов и оголовок скважины должны располагаться ниже уровня промерзания грунта.
Диаметр емкости следует подобрать такой, чтобы в ней успешно разместилось оборудование и еще осталось место для его обслуживания. В цилиндре с сечением в один метр оборудование будет расположено компактно, что затруднит к нему доступ. Однако для конструкции большего диаметра увеличится количество используемых для его изготовления материалов, а, значит, увеличатся и затраты.
Виды кессонов
Емкость для размещения оборудования может быть изготовлена из любого материала, но чаще всего используется пластик, бетон, кирпич и металл.
Металлические кессоны

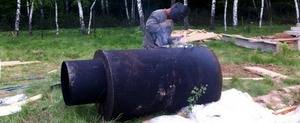

Для их изготовления применяется устойчивая к коррозии нержавеющая сталь или алюминий. Преимуществом таких кессонов является то, металл является гибким материалом, из него можно сделать емкость любой формы и при этом она не покроется трещинами.
Для изготовления кессона потребуется сталь толщиной не менее трех миллиметров. Емкость необходимо будет прогрунтовать внутри, и покрыть антикоррозийными материалами снаружи. Служить металлический кессон будет на протяжении многих десятков лет.
Железобетонный кессон
Оборудование, изготовленное из железобетона, считается самым дорогим. Его монтаж требует немалых финансовых затрат и значительных сил.
Батон является очень гигроскопичным материалом, поэтому сделанную из него емкость с наружной стороны необходимо будет тщательно гидроизолировать. Чаще всего добиться абсолютной влагонепроницаемости не удается.
К недостаткам железобетонных кессонов относится и то, что под тяжестью веса материала оборудование постепенно проседает и деформируется. Обладают железобетонные емкости и плохой теплоизоляцией. Вследствие этого в сильные морозы водоснабжающее оборудование может замерзнуть.

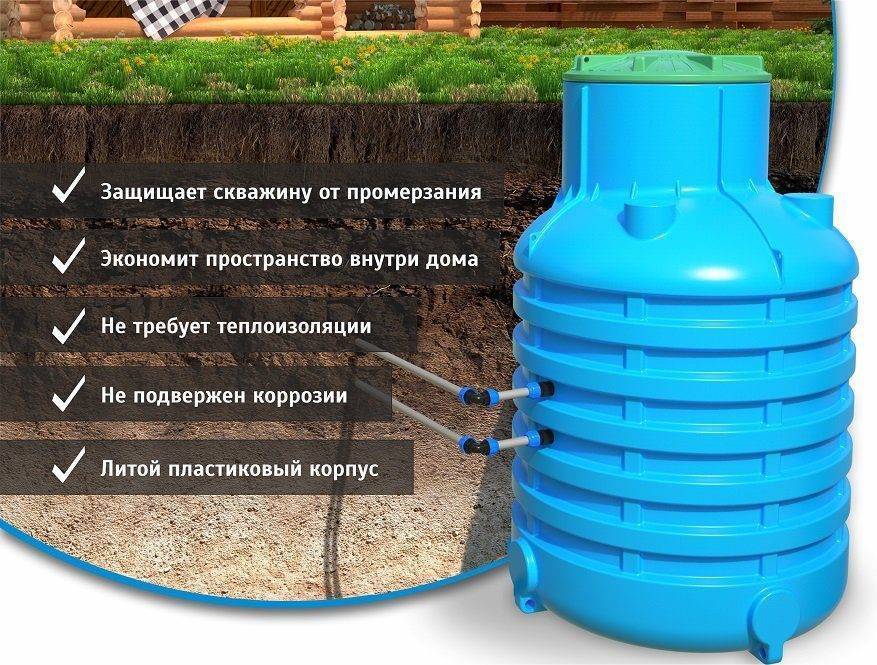

Пластиковый кессон

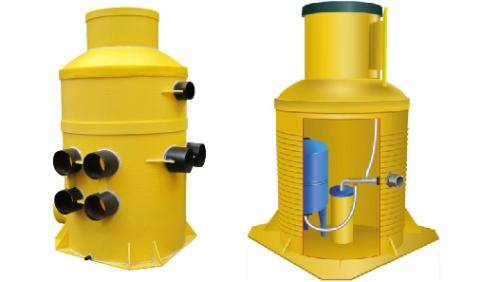

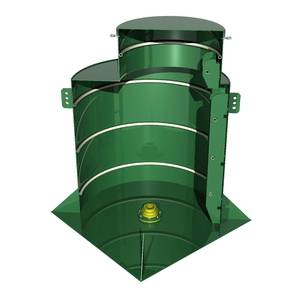

Для его изготовления применяются полимерные материалы, имеющие толщину около 20 мм. Такие емкости водонепроницаемы, не подвержены коррозии, прочны и имеют длительный срок эксплуатации.
При установке кессона из пластика можно значительно сэкономить на антикоррозийных материалах и гидроизоляции.
К недостаткам пластикового оборудования относится то, что его нельзя использовать для защиты скважин. Из-за легкого веса кессон может всплыть на поверхность, или деформироваться под напором грунтовых вод.
Какие материалы подходят для обустройства камеры
Для создания кессона на скважину можно использовать практически любой строительный материал:
Кирпич.
Кессон из кирпича
Кладку выполняют обычным способом, при этом толщина стенок и их высота определяется в зависимости от погодных условий конкретного региона. Обычно толщины в один кирпич достаточно для сохранения оптимальной температуры внутри камеры. Если боковые стенки будут тоньше, потребуется дополнительная теплоизоляция сооружения. Преимуществами постройки кессона из кирпича является возможность проведения работ своими силами без привлечения специалистов и дополнительных трат. К недостаткам можно отнести низкий уровень герметичности камеры, что потребует обустройства дополнительной гидроизолирующей прокладки.
Бетон.
Кессон из бетонных колец

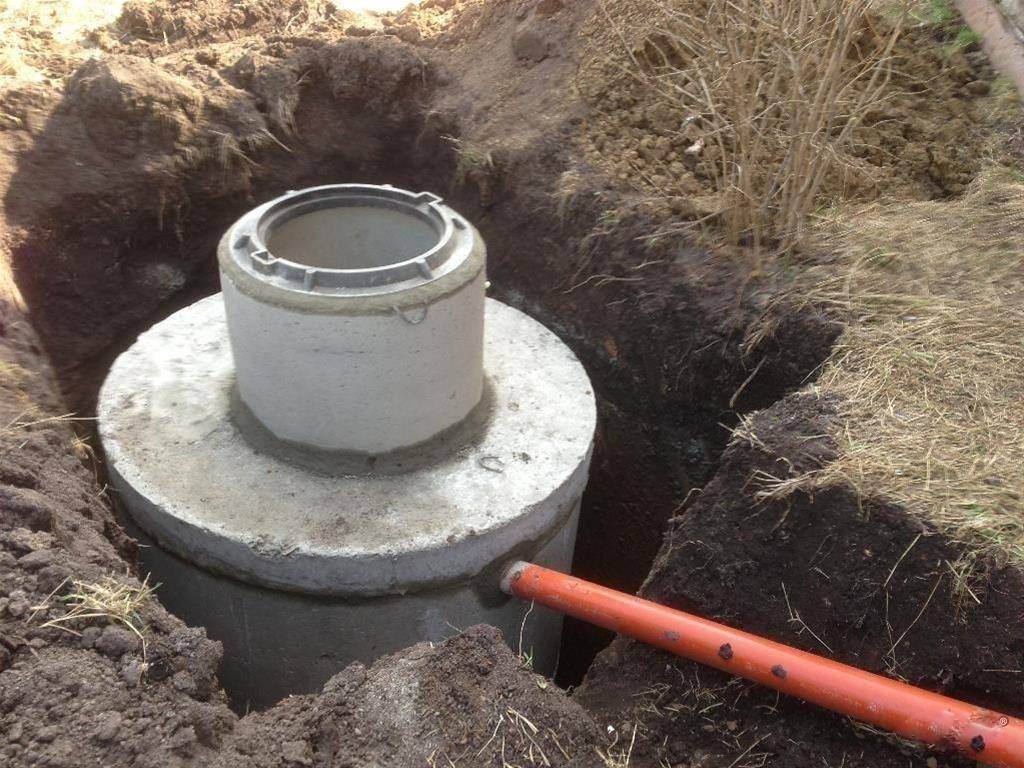

Конструкции из бетонных колец — достаточно распространенный вариант защиты источников водоснабжения. Для их постройки используют готовые элементы: кольца, крышки и люки, что дает возможность значительно ускорить проведение работ. Вместе с тем, обустройство кессона железобетонными кольцами имеет множество недостатков: большой вес бетона потребует тщательной подготовки дна котлована, а доставка и установка элементов может проводиться только с привлечением специальной техники. Гидроизоляция и теплоизоляционные показатели бетонных камер намного ниже, чем у других материалов.
Металл.
Кессон из метала
Металлический кессон для скважины обеспечивает полную герметичность внутреннего пространства, поэтому находящееся внутри оборудование не будет подвергаться воздействию повышенной влажности. Он достаточно просто в установке, а дополнительная фиксация конструкции позволит избежать выталкивания ее грунтовыми водами. К недостаткам металлических конструкций можно отнести повышенную подверженность коррозии, большой вес и необходимость проведения сварочных работ.
Пластик.
Кессон из пластика
Различные виды пластика в качестве конструкционных материалов приобретают все большую популярность. Кессон для защиты скважин пластиковый представляет собой абсолютно герметичную емкость, в которой предусмотрено определенное количество выводов. Боковые стенки могут быть дополнительно укреплены ребрами жесткости, а в нижней части предусматриваются проушины для фиксации анкерными болтами или камеры для заливки бетона. Налаженное производство кессонов из пластика дает возможность выбрать модель с подходящими эксплуатационными характеристиками, размерами и количеством вводов для прокладки коммуникаций. Основным недостатком пластика является его относительно невысокая прочность, что потребует дополнительных мероприятий при установке в некоторых видах грунта.
Как сделать своими руками?
Необходимо учесть большое количество нюансов и провести ряд подготовительных работ.
Выбор места. Колодец для скважины изготавливается там же, где она пробурена. Поэтому здесь особого выбора нет
Важно учесть и выход трубы. Необязательно, чтобы он был по центру. Если КДС прямоугольный, то выход может быть сбоку
Глубина. Кессон, изготавливаемый для колодца, нужно размещать с учетом отрицательных температур. В противном случае его эффективность будет сведена к нулю. Этот уровень отличается в разных регионах России. Траншея под электрокабель и водопровод. Обязательно выкапывается ров, по которому прокладываются инженерные системы. Кабель можно уложить в одну траншею с водопроводом. Но его следует поместить в защитный кожух. Глубина этой траншеи также должна быть достаточной в холода. В самой яме выкапывается приямок. Он будет находиться вокруг обсадной трубы. Немаловажным этапом является процесс изолирования стен. Гидроизоляция конструкции снаружи считается наиболее эффективной. Преимущественно используется жидкий битум, так как можно достичь бесшовного покрытия. Что касается утепления, то его можно выполнить изнутри, если это позволяют обстоятельства. Можно и снаружи. В последнем случае утеплитель нужно защитить от давления грунта. Например, при использовании минеральной ваты почва будет оказывать давление на минвату, что приведет к снижению ее эффективности
Если КДС прямоугольный, то выход может быть сбоку. Глубина. Кессон, изготавливаемый для колодца, нужно размещать с учетом отрицательных температур. В противном случае его эффективность будет сведена к нулю. Этот уровень отличается в разных регионах России. Траншея под электрокабель и водопровод. Обязательно выкапывается ров, по которому прокладываются инженерные системы. Кабель можно уложить в одну траншею с водопроводом. Но его следует поместить в защитный кожух. Глубина этой траншеи также должна быть достаточной в холода. В самой яме выкапывается приямок. Он будет находиться вокруг обсадной трубы. Немаловажным этапом является процесс изолирования стен. Гидроизоляция конструкции снаружи считается наиболее эффективной. Преимущественно используется жидкий битум, так как можно достичь бесшовного покрытия. Что касается утепления, то его можно выполнить изнутри, если это позволяют обстоятельства. Можно и снаружи. В последнем случае утеплитель нужно защитить от давления грунта. Например, при использовании минеральной ваты почва будет оказывать давление на минвату, что приведет к снижению ее эффективности.
Пошаговая инструкция обустройства скважины на даче
- Устройство котлована под кессон.
- Выкапывания шурфа. Это квадратное углубление с размерами стенок 1,5 м и примерно такой же величины углубления, его следует накрыть досками.
- Установки буровой вышки. Она представляет собой треногу, выполненную из 3 или 4 металлических труб длиной в 1 м. На ее вершине закрепляется лебедка, к которой присоединяется колонка.
- Проведения бурения. Выполнение этой работы невозможно без помощника. Находящаяся в колонке штанга проворачивается вокруг своей оси, и происходит бурение скважины. Для правильного обустройства скважин на воду нужно вытаскивать бур каждые полметра пройденного расстояния, чтобы очищать от земли.
- Вбивания фильтра. Он располагается на обсадной трубе в почве. Полученный зазор между грунтом и трубой заливается цементом.
- Обустройства скважины на даче над поверхностью земли. Над ней следует выполнить глиняный замок – он сможет уберечь ее от попадания дождевой и талой воды. Это поможет предотвратить ухудшения качества питьевой жидкости.

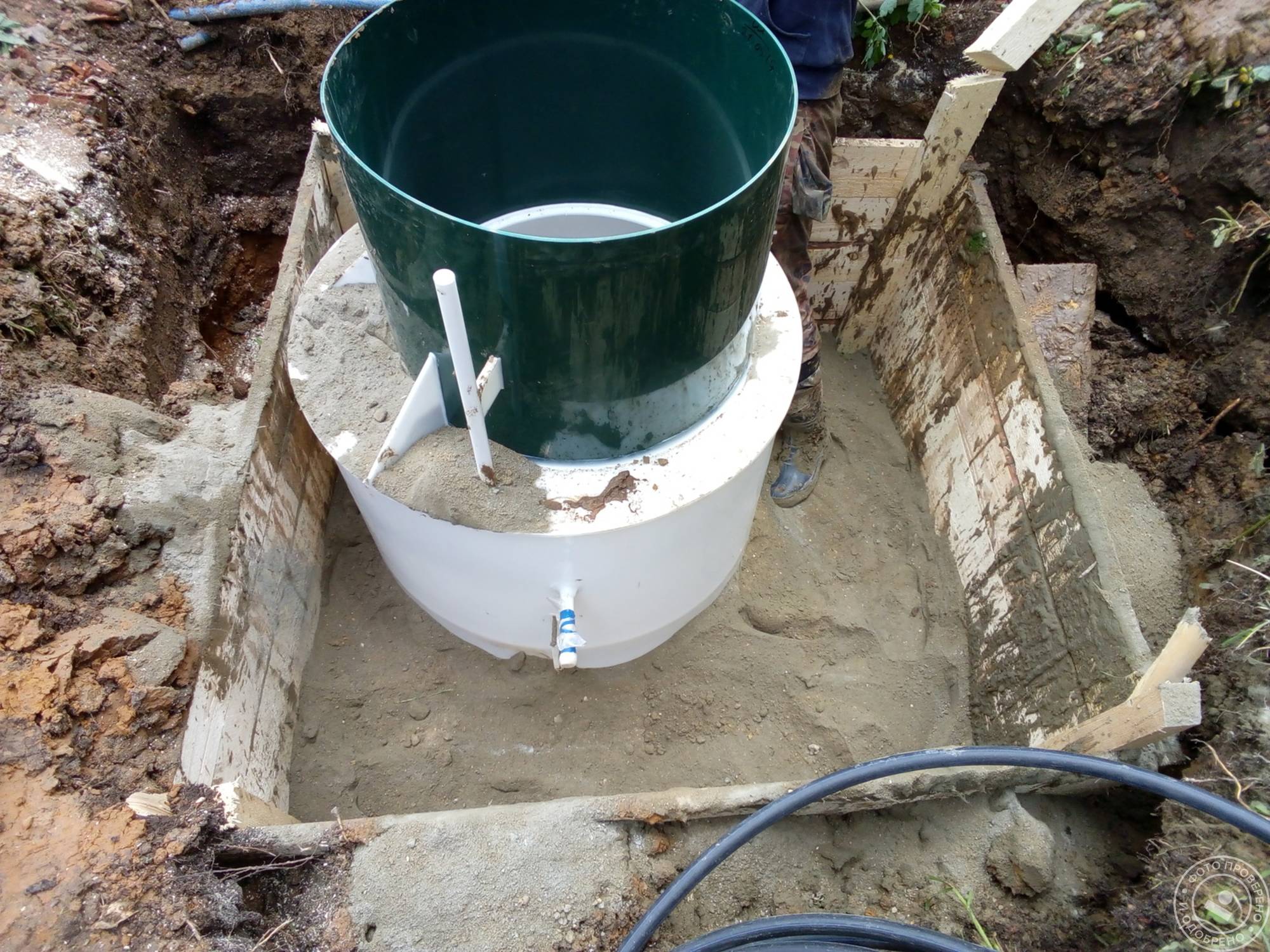

- Установки кессона. Он опускается в вырытый специально для него котлован, подсоединяется со всеми предусмотренными водопроводными трубами, а затем засыпается землей.
Бетонный кессон для скважины
Размеры устройства берём те же — глубина 2 м при габарите 2,5 м. Для отливки кессона из бетона понадобятся инструменты:
Таблица: инструменты для отливки кессона
| Наименование | Назначение | Примечания |
| Лопата совковая | Приготовление бетонной смеси и затворение раствора | |
| Ёмкость | Приготовление раствора | |
| Бетономешалка | Приготовление раствора | Возможна аренда |
| Инструмент плотницкий | Монтаж опалубки | |
| Плоскогубцы и бокорезы | Для работы с вязальной проволокой при армировании | |
| Вибратор глубинный | Уплотнение раствора при заливке | Возможна аренда |
Понадобится также инструмент для нанесения гидроизоляции на наружную сторону отлитого корпуса.
Материалы для кессона
Рассчитываем объём бетона, который понадобится для отливки сплошного корпуса кессона. Достаточная толщина стенки составит 20 сантиметров. Используется бетон марки 200. Площадь стен составляет 2,7х2 + 2,5х2 = 10,4 м2, объём при высоте 1,8 метра составит: 10,4 х 1,8 х 0,2 = 3,74 м3.
Для изготовления высокой опалубки лучше использовать листовые материалы: фанеру водостойкую или металлический лист. Площадь высокой опалубки составляет 2,7 х 4 х 1,8 = 19,44 м2 по наружной стенке и 2,5 х 4 х 1,8 = 18 м2 по внутренней. Общая площадь — 37,4 м2. Исходя из этого и нужно приобрести материалы, учитывая их раскраиваемость.
Для сборки опалубки понадобятся также деревянные бруски 50х50 миллиметров в количестве 12 штук. Длина каждой стойки — 2 метра, то есть понадобится 3 шестиметровых бруска. Укосины и распорки можно изготовить из подручного материала.
Порядок подготовки к заливке бетонного корпуса такой же, как описан выше.
Пошаговая инструкция по отливке корпуса бетонного кессона
Для изготовления нужно выполнить ряд последовательных операций:
- Изготовить опорную плиту указанным выше способом. По истечении семи дней можно снять опалубку и приступить к дальнейшим работам.
- Установить опалубку для стен, одновременно монтируя арматурную сетку.
- Произвести заливку бетона в вертикальную опалубку. По мере заливки обязательно обрабатывать массу глубинным вибратором, чтобы не оставалось пустот и воздушных пузырей.
- Опалубку можно снять спустя семь дней после заливки.
- Произвести гидроизоляцию наружной поверхности стен битумной мастикой.
- Произвести засыпку керамзитом.
- Верхнюю плиту установить с использованием гидроизоляции из рубероида.
- Смонтировать крышку.
В процессе заливки нужно установить закладные детали для выхода труб разводки водоснабжения и кабеля электропитания.
Сооружение из кирпича
Надежный кессон своими руками выкладывают из кирпича. Описанный вариант не требует больших вложений в утеплитель, а его степень твердости и стойкости не уступает аналогам. Кессон для скважины своими руками ставят на поверхности, где весной паводковые с подземными водами не затопляют 3-х метровой высоты. Если такой параметр «не работает», то велика вероятность подтопления всей системы.
Какие материалы и инструмент потребуются?
Для проведения соответствующих работ в скважине требуется следующее оборудование:
- сварка;
- бетономешалка;
- ножовка с болгаркой;
- несколько разновидностей лопат;
- рулетка со строительным уровнем;
- строительная тачка;
- трамбовка;
- емкость под раствор;
- кельма.
Кирпичную конструкцию в скважине можно выполнить любой высоты и ширины, важно при этом запастись нужным количеством:
- гидроизоляционного материала;
- кирпича;
- крупного щебня;
- «М400» (цемент);
- песка;
- досок;
- балок.
Как сделать бетонный кессон для скважины самостоятельно:
Подготовительные работы
Для начала следует определиться с видом дна строения для скважины. Его можно мастерить как:
- щебневую засыпку;
- малозаглубленный плитный фундамент;
- песчано-цементную стяжку.
Далее размечают колышками с натянутым шнурком нужные границы и роют около скважины котлован.
Пошаговая инструкция
Если планируется внутри скважинного кессона засыпка или стяжка, следует залить ленточный фундамент. Его ширина должна быть более размеров кирпичной кладки, чтобы стены стояли на нем свободно. Алгоритм работ следующий:
- Копка траншеи на глубину в 50 см.
- Заполнение на 15 см ее песком с параллельной трамбовкой.
- Наполнение оставшегося пространства щебнем (кирпичными обломками) с последующей заливкой песчано-цементным составом либо бетоном.
- Как только высохнет фундамент, приступают к кладке.
- Укладка гидроизоляции.
- Кладка углов конструкции в скважине с применением отвеса и строительного уровня.
- Выкладка стен нужной высоты (уровень трубопровода).
- Установка пластиковых или металлических футляров между кирпичами (под кабель с трубами).
- Обработка гидроизоляционным составом и оштукатуривание стен.
- Заполнение щебнем либо иным материалом в скважине дна кессона.
- Изготовление плиты перекрытия кессона путем укладки на верхние стены балок либо досок с металлическими уголками (швеллерами).
- Закрепление конструкции люка с вентиляционным каналом.
- Укрытие сверху установки полиэтиленовой пленкой или железными листами.
Армирование установки делают с помощью сетки, установленной от основания на высоту в 50 мм. С помощью влагостойких материалов обязательно утепляют стены строения. Далее проводят заливку бетонным составом всей конструкции.
Как только заливочный состав высохнет, приступают к монтажу обрешетки с последующим ее бетонированием. Допускают изготовление из кирпича оголовья резервуара. В завершении закидывают землей кессон до грунтового уровня с обязательной установкой люка. Затем опускают внутрь всю нужную технику.
Подбор и монтаж оборудования для поставки воды

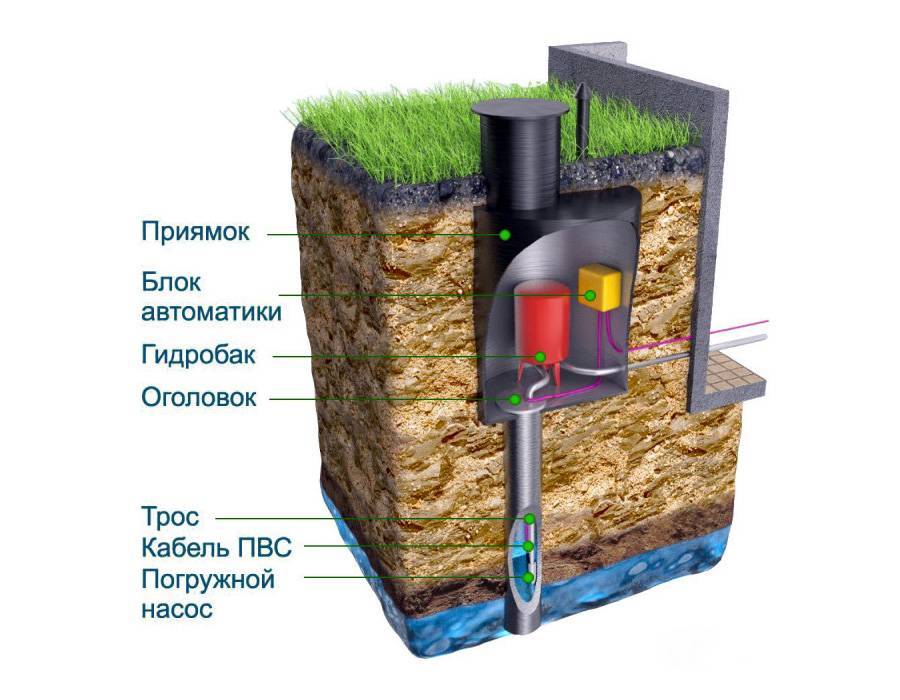

Водоснабжающее оборудование отличается типом и местом установки. Основными элементами являются:
- насос, который опускают в скважину или располагают на поверхности;
- автоматика, обеспечивающая включение и отключение помпы, защиту от перегрузок;
- гидроаккумулятор – емкость для накопления воды.
Гидроаккумулятор бывает открытого и закрытого типа. Открытый устанавливают в самой высокой точке здания. Предпочтительнее закрытый (мембранный) гидроаккумулятор, поддерживающий постоянное давление в водопроводе.
Поверхностный насос для неглубокой скважины
Поверхностное оборудование легко установить, оно дешевле погружного. Область применения ограничивается глубиной уровня воды. Если она превышает 8 м, помпе трудно захватить воду. Максимальная глубина – 10 м, но в этом случае оборудование работает с минимальной производительностью, долго запускается.
Станцию размещают на поверхности, шланг от нее опускают в скважину. Это упрощает монтаж и уход. Водоприемная труба небольшого диаметра, что позволяет применить станцию в абиссинском колодце.
Погружной насос для глубокой скважины
С глубины более 10 м поднять воду можно только погружной помпой. Некоторые изделия снабжаются автоматикой управления, защитой от перепадов напряжения, сухого хода.
Обязательные элементы водоснабжающего оборудования для частного дома – гидроаккумулирующий бак и автоматика. Глубинная помпа обеспечивает подъем воды на большую высоту, поэтому никаких ограничений в выборе места для расположения мембранного гидроаккумулятора нет. Его и автоматику можно разместить на большом удалении от источника водозабора – на производительность это влияет незначительно. Отличным выбором месторасположения будет подсобное помещение, где сухо и чисто.
Глубинный насос монтируют, опуская в скважину на отметку ниже уровня воды вместе с другими устройствами:
- кабелем для подачи питания на электродвигатель;
- пластиковой трубой;
- нержавеющим страховочным тросом.
Важные моменты при обустройстве
Учитывая некоторые технические нюансы, можно существенно сэкономить на обустройстве скважины, оснащенной кессоном.
Если расположить скважину поближе к дому, то:
- уменьшится объем земляных работ;
- потребуется меньше труб;
- понадобится насос небольшой мощности, достаточной только для поднятия воды на поверхность.
Сэкономить можно и при выборе способа бурения. Чтобы сделать скважину для личного пользования, можно выполнить работу с использованием ручного бура. Иногда используют электрический инструмент, ударные приспособления.
Нюанс #1 – выбор метода бурения скважины
При выборе конкретного инструмента исходить нужно из особенностей грунта. При самостоятельном бурении скважины ручным методом придется прилагать немалые усилия, но при благоприятных условиях можно добраться до водоносного слоя, лежащего на глубине до 15 м.
Рекомендуется совершать за одну проходку не больше, чем пять оборотов бура, иначе извлечь его будет трудно.
Бур, изготовленный своими руками, дает лучший результат. Причина в том, что он выполнен под конкретные условия, поэтому работать им удобней
Скважину небольшой глубины можно пробурить и при помощи шнека. Вращение его осуществляют как вручную, так и при помощи механизмов.
В любом случае над будущей скважиной сооружают вышку в виде треноги для облегчения подъема инструмента. При выборе второго способа потребуется еще и электродвигатель, подходящий по мощности.
Для вырубки скважины используют и ударно-канатный метод. Рабочим инструментом здесь служит труба, края которой остро заточены (забивной стакан с прочной кромкой по нижнему краю).
Благодаря своему немалому весу она с большим усилием врезается в землю, затем ее извлекают при помощи системы канатов и освобождают от грунта.
При ударно-канатном способе бурения применяют треногу высотой до двух метров. В ее верхней точке имеется блок с перекинутым через него канатом. К нему крепят ударный инструмент
Обсадную колонну (трубу) берут чуть большего диаметра, чем у отрезка трубы, именуемого стаканом. Ставить ее следует строго соблюдая вертикальность
Это важно при любом способе бурения. Если этим нюансом пренебречь, грунты могут обрушиться. Специалисты советуют применять трубы ПВХ сечением 12,5 см
Специалисты советуют применять трубы ПВХ сечением 12,5 см
Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб
Специалисты советуют применять трубы ПВХ сечением 12,5 см. Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб.
Нюанс #2 – секреты бурения скважины
Бурить скважину можно в любой сезон, но трудоемкость работ при этом будет разной. Худший вариант – весна. В этот период грунтовые воды находятся на самом высоком уровне. В таких условиях трудно определить расположение основного водоносного слоя.
Устройство скважины летом считается лучшим вариантом, т.к. уровень воды стабилизируется и ее место залегания легко определить.
Осенью лучшим месяцем для проведения этих работ является сентябрь. В это время обычно еще не наступает сезон дождей, определить водоносный горизонт можно без затруднений.
Осадки в зимний период не оказывают влияния на состояние подземных вод. Ручное бурение в зимнее время противопоказано, т.к. грунты сильно промерзают
Зимой можно бурить скважину, пока температура не опускается ниже -20°. Из-за подмерзания грунта стенки скважины застрахованы от обвалов. Грунтовые воды находятся на минимальном уровне.
Нюанс #3 – оптимальный материал для кессона
Существует несколько видов кессонов:
- из ж/б колец;
- металлические;
- пластиковые;
- кирпичные.
Ж/Б кольца и кирпич. Такой вид кессонов практически не обеспечивает герметичность на длительное время. Это грозит оборудованию затоплением и последующей потерей работоспособности.
Металл. Если при изготовлении металлических кессонов были соблюдены все требования, они будут обладать хорошей герметичностью.
Земля по отношению к металлу является агрессивной средой, поэтому ограждающие конструкции таких камер подвержены окислению, в результате чего может произойти разгерметизация.
Пластик. Кессоны, произведенные из полимерных материалов, удобные, имеют малый вес, просты в монтаже и эксплуатации. Вероятность разгерметизации довольно мала, т.к. материал не подвержен коррозии. Служат пластиковые кессоны гораздо дольше металлических.
Этапы монтажа кессонов своими руками
Монтаж монолитного бетонного кессона
Монолитный бетонный резервуар заливают таким образом:
- На подготовленное основание устанавливают опалубку, отступив от стенок ямы оставленные 20-30 см. Можно выгонять каркас из досок постепенно (по 30 см) или сразу на всю высоту.
- В опалубку устанавливают арматурную сетку.
- Готовят раствор из цемента, песка и щебня в соотношении 1:3:5 соответственно. Сыпучие разводят водой до получения смеси сметаноподобной густой консистенции.
- Готовый раствор порциями заливают в опалубку и аккуратно трамбуют металлическим прутом, чтобы выгнать остатки воздуха.
- Как только резервуар полностью застынет, опалубку снимают и при помощи перфоратора делают в стенах отверстия под вывод кабелей, водопроводной магистрали. Все технические бреши заделывают цеметно-песчаным раствором.
- Наружные стенки готового кессона обмазывают битумной мастикой.
Верх камеры можно обустроить при помощи деревянного щита, укрытого рубероидом либо залить монолитную плиту, установив сначала деревянную опалубку из прочных досок
В плите важно оставить отверстие под люк
Кессон из ЖБ колец
Поскольку сделать кессон для скважины из бетонных колец своими руками сложно, здесь понадобится помощь спецтехники. Элементы перед монтажом нужно обработать с обеих сторон битумной мастикой. После её высыхания кольца поочередно опускают в котлован на заранее подготовленное основание. Все стыки желательно промазать монтажной пеной и после её высыхания еще раз пройтись мастикой.
С помощью перфоратора делают технические боковые отверстия, а зазоры герметизируют.
Верх кессона из колец может быть из бетонной плиты с люком или просто металлического приваренного щита.
Кирпичный кессон
С учетом того что дно котлована уже подготовлено (имеется бетонная площадка) по периметру будущей кладки следует уложить полосы рубероида. Только после этого приступают к кладке. Класть кирпич нужно с угла, продвигаясь к противоположному с одной и другой стороны. Толщина раствора между блоками — 1-1,5 см
Важно установить металлические гильзы там, где предположительно будут находиться выводы труб водопровода и кабели. Потом выгоняют стенки кессона до нужного уровня. Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри
Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри
После высыхания гидроизоляции проводят обратную засыпку камеры
Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри. После высыхания гидроизоляции проводят обратную засыпку камеры.
Полимерный кессон

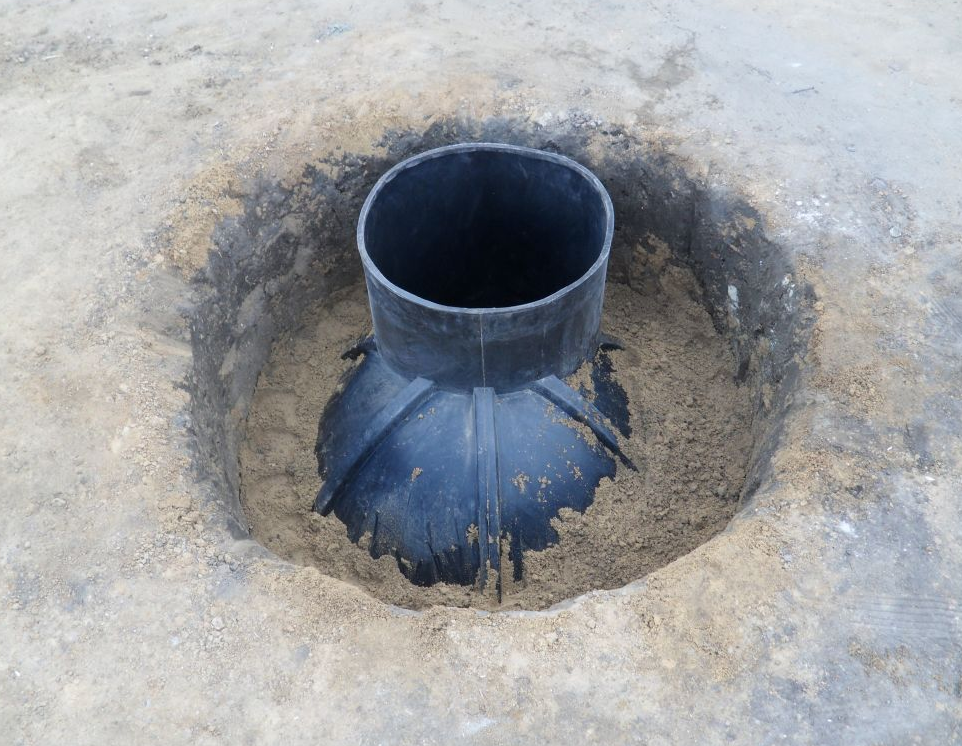

Пластиковый кессон с ребрами жесткости
Можно сделать кессон для скважины из пластиковой бочки или купить готовую прочную конструкцию с ребрами жесткости. Второй вариант предпочтительнее, так как резервуар сможет выдерживать давления пучинистого грунта.
Часто под монтаж полимерного резервуара допустимо не делать мощного бетонного основания. Достаточно песчаной подсыпки толщиной 10-15 см.
Технология установки полимерного кессона:
- Камеру устанавливают на деревянные балки, предварительно сформировав в дне техническое отверстие под обсадную колонну.
- Аккуратно надевают кессон на трубу и опускают вниз.
- Под вывод труб и кабеля желательно сразу на поверхности сделать дополнительные отверстия.
- Обратную засыпку полимерной камеры делают из песчано-цементной смеси. Ее немного смачивают и хорошо послойно уплотняют.
- Оборудование в пластиковом кессоне лучше располагать в 10 см от стенок резервуара.
Этапы работ
Прежде чем начать установку, необходимо проанализировать состав земли и уточнить глубину ее промерзания, определить, на каком уровне залегают грунтовые воды, учесть размеры располагаемого внутри оборудования.
Непосредственный монтаж включает несколько этапов:
- Выполнение земляных работ — начинается после выбора места под установку кессона из бетонных колец для скважины. После чего для прокладки трубопроводов готовят траншеи, роют котлован под емкость, выполняют подготовительные мероприятия против оседания грунта, засыпают свободное пространство.
- При монтаже обустраивают дренажную систему, изготавливают основание, укладывают жб кольца, теплоизоляционные и гидроизоляционные материалы.
- На следующем этапе устанавливаются насосы, подключаются трубопроводы и производятся наладочные работы.
- В последнюю очередь монтируется крыша.
Земляные работы
Оптимальным временем для начала земляных работ является весна или лето, когда грунтовые воды расположены низко. Чтобы вырыть котлован, можно воспользоваться специальной техникой или сделать это вручную. Выбор способа зависит от вида грунта. Глинистая почва, суглинки, твердые горные породы трудно поддаются ручной обработке, поэтому лучше копать экскаватором. Песок и супеси легко поддаются ручному труду.
После проведения всех требуемых замеров можно начинать работу. Диаметр раскапываемой ямы зависит от размера емкости, которая будет устанавливаться. Желательно сделать ее больше на 2 м. Это пространство необходимо для выполнения гидроизоляции. Если есть уверенность, что грунтовые воды не поднимутся на эту высоту, то можно уменьшить зазор до 0,3 м.
Схема монтажа кессона.
Гидроизоляция
В связи с тем, что бетон гигроскопичен, необходимо проводить гидроизоляцию кессона. В первую очередь швы и наружная стенка промазываются битумной мастикой или жидким гудроном, они являются гидроизоляционными материалами. Для лучшей адгезии можно предварительно нанести грунтовку глубокого проникновения. Перед установкой торцы промазываются герметиком на основе силикона.
Монтаж
Для монтажа колец необходимо привлечь грузоподъемные механизмы и действовать следующим образом:
- На места соединения деталей следует нанести цементно-песчаную смесь либо герметик. Если имеются закладные детали из металла, то используется сварка.
- На этапе гидроизоляционных работ наносят мастику в несколько слоев.
- Верхнее кольцо должно быть выше уровня земли на 0,1-0,2 м для предотвращения попадания влаги внутрь.
- Утепляется устройство материалом серии «Пеноплекс» с наружной стороны, а если утеплитель укладывается внутрь, то используется пенопласт. Рекомендуется внешний слой обмотать полиэтиленом.
- Производятся установка механизмов, подключение трубопроводов, работы по пуску и наладке оборудования.
- Осуществляется монтаж верхней крышки и вентиляции. Изоляция также укладывается вокруг внешней стенки на расстояние до 1 м и засыпается грунтом.
Как самостоятельно изготовить кессон
Чтобы сделать кессон для скважины своими руками, для начала необходимо определиться с материалом, параметрами системы.
Монолитная конструкция из бетона
Для устройства подойдет квадратная форма, опалубку возводить тоже намного легче.
Сначала нужно определиться с размерами котлована, который выкапывают под конструкцию. Длина и ширина стандартно равны, поэтому рассчитать их можно следующим образом: измерить размер кессона изнутри, добавить толщину 2 стенок (10 см).
Также необходимо вычислить глубину ямы, которая должна быть на 300-400 см больше по сравнению с высотой камеры. Если все рассчитать, то дренирующий слой можно установить на дне ямы.
Если не планируется дальнейшее бетонирование основания сооружения, то выбирается такой порядок действий
Но когда необходима заливка дна бетоном, необходимо принимать во внимание высоту. К тому же приямок должен быть таким, чтобы поверхность крышки сооружения была на одном уровне с почвой. Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку
Да и оборудование будет удобно размещено
Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку. Да и оборудование будет удобно размещено.
Конструкция кессона монолитного из бетона.
Работа проводится следующим образом:
- Начинают с рытья ямы. В этот момент можно сразу выкопать траншею для водопроводных труб к дому. Потом начинают устанавливать дренаж, который состоит из 2 слоев: песка (высотой до 10 см) и щебня (до 15 см). При таком дренаже, даже если вода попадет внутрь кессона, она не останется внутри, а быстро уйдет в почву.
- После нужно обустроить опалубку. Часто стенка котлована применяется в качестве наружного слоя опалубки. Борт ямы нужно закрыть полиэтиленом, чтобы избежать просачивания воды из бетона в почву. После необходимо сделать каркас, используя арматуру.
- Замешивают раствор бетона. Заливают его небольшими частями, хорошо уплотняя с помощью электрического вибратора. Если прибора нет, то можно использовать штырь, тонкую трубу и приварить ручки. Это приспособление быстро опускается в бетон, а потом медленно вытаскивается, чтобы избавиться от пузырьков воздуха и воды, делая тем самым бетон плотнее.
- После необходимо конструкции высушить, регулярно обрызгивая поверхность водой, чтобы бетон не потрескался. Если жарко, то можно накрыть влажной тряпкой.
- Через неделю опалубку можно снять. А через 4 недели установить оборудование.
Кессон из бетонных колец
Скважинная система из бетонных колец предусматривает следующее:
- Сначала готовится котлован. Расчеты те же, что и в предыдущем способе изготовления.
- Заливают дно бетоном и бурят отверстие под трубу.
- Берут бетонные кольца, которые предварительно промазывают специальным гидроизоляционным составом. Дают просохнуть.
- После каждое кольцо опускают внутрь котлована, при этом соединяя стыки с помощью смеси для скрепления. Швы запенивают.
- Вокруг сооружения могут образоваться пустоты, которые необходимо засыпать.
Из бетонных колец кессон для скважины.
Бюджетная камера из кирпича
Устройство кессона из кирпича:
- Сначала выкапывается котлован, на дне устанавливается ленточный фундамент и траншея, которую засыпают песком и утрамбовывают.
- На фундамент необходимо уложить гидроизоляцию (например, рубероид).
- Кладку кирпича начинают с угла, обязательно заполняя швы специальным раствором.
- После доведения кладки до нужной высоты дают ей высохнуть, штукатурят.
Герметичная емкость из металла
- Снова выкапывают яму, подходящую под размер и форму камеры.
- На дне вырезают отверстие для обсадной трубы.
- Устанавливают крышку, очищают швы от шлака. Швы должны быть двусторонними, чтобы обеспечить герметичность кессона.
- Конструкцию нужно обработать защитным слоем.
При необходимости камеру можно утеплить, после кессон опустить в котлован и установить колонну, гильзы, кабель. Гильзу приваривают, все засыпают.
Watch this video on YouTube
