Как правильно выполнить монтаж газгольдера на участке?
До того как будет произведена установка газгольдера, необходимо подготовить площадку. Независимо от того, каким способом будет производиться монтаж, заливается бетонная плита, которая и будет выполнять роль фундамента для резервуара. Для увеличения прочностных характеристик используется армирование.
Для этих целей можно использовать заводскую бетонную плиту, но обязательно полнотелую, при этом толщина ее должна составлять минимум 15–20 см. Если плита заливается, то установку емкости можно производить после полного набора прочности бетоном, а это не раньше чем через 4 недели.
После установки резервуара требуется выполнить прокладку коммуникаций, по которым газ будет доставляться в дом к газопотребляющему оборудованию.
Для этого используются трубы полиэтиленовые ПЭ 100. При этом для монтажа используются только несъемные соединения, которые устанавливаются с использованием стыковой или электромуфтовой сварки.
При прокладке газопровода на участке важно соблюдать определенные правила и нормы:
- глубина заложения – не менее 1,5 м;
- при работе на неровных участках допускается уклон по 1 см на каждый метр длины трубопровода;
- если пересечения коммуникаций дома и газовой трубы не избежать, то между ними должно быть расстояние не менее 2 м по высоте;
- между домом и трубопроводом, проложенным рядом, должна соблюдаться дистанция в 2 м;
- все металлические элементы, укладываемые под землю, обязательно должны иметь антикоррозийную защиту;
- нельзя забывать об установке конденсатосборника.
И напоследок: вся разводка дома начинается с цокольного уровня или подвала, поэтому ввод выполняется именно в этом месте, при этом последний должен быть исключительно заводского производства и иметь соответствующую сертификацию.
Цокольный ввод – специальная конструкция из крана, стальной трубы и сифонного компенсатора, отвечающего за стабильность конструкции вследствие воздействия на дом сил пучения, деформации, усадки и других явлений.
Благодаря способности сифона компенсировать негативное воздействие за счет изгибания, растягивания, сжимания сохраняется возможность обеспечить герметичность ввода в дом и, соответственно, избежать утечки газа.
Электрические накопительные водонагреватели (бойлеры). – здесь больше полезной информации.
Монтаж и подключение газгольдера к системе газоснабжения
Монтаж и подключение газгольдера к системе газоснабжения – это ответственный этап работы, требующий соблюдения определенных правил и норм безопасности. В данном разделе мы рассмотрим основные этапы монтажа и подключения газгольдера к системе газоснабжения частного дома.
1. Выбор места установки газгольдера
Перед монтажом газгольдера необходимо выбрать оптимальное место его установки. Место установки должно соответствовать требованиям нормативных документов и обеспечивать безопасность эксплуатации газгольдера
Важно учесть такие факторы, как удаленность от жилых помещений и мест скопления людей, доступность для прохождения газовозов и возможность дренажа при ремонте или замене газгольдера
2. Подготовка основания и монтаж фундамента
После выбора места установки газгольдера необходимо подготовить основание и произвести монтаж фундамента. Фундамент должен обеспечивать надежную и прочную основу для газгольдера. Обычно для этого используются железобетонные плиты или блоки
Важно правильно рассчитать размеры фундамента и учесть нагрузку от газгольдера
3. Установка газгольдера
После подготовки основания и монтажа фундамента можно приступать к установке газгольдера. Газгольдер должен быть установлен в соответствии с инструкцией производителя и требованиями технических норм и правил
Важно правильно закрепить газгольдер на фундаменте и обеспечить его герметичность
4. Подключение газгольдера к системе газоснабжения
Подключение газгольдера к системе газоснабжения включает следующие работы:
- Установку и подключение редукционного клапана. Редукционный клапан используется для снижения давления газа из газгольдера перед его подачей в систему газоснабжения.
- Установку и подключение запорной арматуры. Запорная арматура используется для регулирования подачи газа в систему газоснабжения и предотвращения его утечки.
- Подключение газгольдера к газопроводу. Для подключения газгольдера к газопроводу необходимо использовать специальные гибкие шланги или металлические трубы с соединительными фитингами.
Все работы по подключению газгольдера к системе газоснабжения должны выполняться квалифицированными специалистами с соблюдением правил и норм безопасности. Для герметичности соединений рекомендуется использовать герметики и прокладки.
5. Проверка и испытание газгольдера
После завершения монтажа и подключения газгольдера необходимо провести проверку и испытание его работы. Для этого проводятся следующие мероприятия:
- Проверка герметичности соединений и отсутствия утечек газа.
- Испытание редукционного клапана на способность снижать давление газа.
- Проверка работоспособности запорной арматуры.
- Испытание газгольдера на надежность и прочность.
В случае обнаружения каких-либо неисправностей или нарушений в работе газгольдера, необходимо принять меры по их устранению перед окончательным вводом газгольдера в эксплуатацию.
Монтаж и подключение газгольдера к системе газоснабжения должны проводиться с учетом требований нормативных документов, технических правил и правил безопасности. Рекомендуется доверить эти работы опытным специалистам, обладающим соответствующими знаниями и навыками.
Выгодно ли устанавливать газгольдер
Выгоды, в отличие от использования подачи газа через централизованную сеть, следующие:
- Автономность отопительной системы. Не нужно переживать, что газ могут отключить из-за аварии или ремонтных работ на магистральном трубопроводе.
- Независимость от централизованной подачи электроэнергии. При подключенном газогенераторе можно обеспечить автономное снабжение электричеством всего дома постоянно.
- Нет возможности подключиться к магистрали или нужно прокладывать трубы на слишком большое расстояние. Установка газгольдера обойдется в разы дешевле.
- Исключены сбои при подаче газа.
- Точный индивидуальный расчет под конкретные объемы потребления газа.
Единственный нюанс – нужно своевременно выполнять закачку смеси в резервуар.
В сравнении с баллонным газоснабжением выгоды следующие:
- Обеспечение газом только для приготовления пищи. Для круглогодичного газоснабжения не подходит.
- Приходится проводить частые заправки газом, что влечет расходы на доставку, особенно когда поблизости нет заправочных станций.
- Зимой смесь в баллонах испаряется лишь частично, что влечет за собой убытки.
- Самостоятельный монтаж, использование б/у баллонов часто приводит к аварийным ситуациям, опасным для жизни и здоровья жильцов.
Что представляет собой газгольдер, зачем нужен?
Большинство из нас не имеют никакого представления о газгольдерах, хотя наверняка их видели. Речь идет о емкости, в которой хранят большие объемы сжиженного газа. Установка этих резервуаров может осуществляться на поверхности земли и под ней. Однако, если эта емкость приобретается для загородного дома, то обычно ее размещают под землей, что позволяет более рационально распорядиться имеющейся площадью и деньгами
При этом важно, чтобы газгольдер располагался не ниже уровня замерзания грунта
В зависимости от формы эти резервуары можно разделить на два типа:
- Вертикальные;
- Горизонтальные.
Достоинством первых следует назвать небольшие габариты, однако при установке этих конструкций под землей приходится обеспечить им электрообогрев, поскольку тепла земли оказывается недостаточно для того, чтобы поддерживать для них оптимальный температурный режим. Все это приводит к увеличению денежных затрат, из-за чего эти конструкции не получили распространения. Гораздо чаще владельцы устанавливают горизонтальные газгольдеры.
Главным минусом этих резервуаров являются большие размеры, причем наибольшую протяженность они имеют в длину. Но если был выбран подземный вариант их установки, то этот недостаток легко устраняется.
В последние годы многие собственники загородных домиков и коттеджей все чаще устанавливают газгольдеры. Благодаря подобным резервуарам они получают возможность обеспечить стабильную подачу газа в свой дом.
Установка газгольдера
Сама по себе установка газгольдера не сложна, больше осложнений вызовет непосредственно его подключение
Именно поэтому важно доверить работу профессионалам. Но в целом можно попытаться разобраться в системе и самостоятельно
Впрочем, установку самого бака можно точно сделать самим
Впрочем, установку самого бака можно точно сделать самим.
Шаг 1. Первым делом нужно выкопать подходящий по размерам газгольдеру котлован
Перед монтажом газопровода важно проложить сигнальную ленту, на которой имеется несмываемая надпись, сообщающая о наличии газа
Вначале нужно вырыть котлован
Шаг 2. Далее требуется обустроить гравийную подушку, насыпав гравий на дно котлована
Также важно озаботиться созданием бетонной основы – ее можно залить, а можно просто уложить бетонную плиту на дно котлована
Подготовка дна котлована
Укладка бетонной плиты
Шаг 3. После этого достаточно опустить на дно котлована саму емкость-газгольдер и обязательно закрепить ее металлическими штифтами и тросами.
Опускается сам газгольдер
Важно хорошо закрепить резервуар
Шаг 4. Далее нужно сделать траншею от газгольдера до дома. В ней будут прокладываться трубы, подводящие топливо к жилому строению.
Рытье траншеи
Шаг 5. В траншеи нужно проложить трубу для газа и подвести ее к дому.
Укладка трубы
Цены на многослойные трубы для газа
Многослойная труба для газа
Шаг 6. Один из важных этапов – монтаж системы подачи газа. Вот здесь лучше не действовать самим, а уже вызвать специалиста.
Монтаж системы подачи газа лучше доверить специалисту
Монтируется система подачи газа
Шаг 7. После монтажа всех элементов системы нужно, чтобы мастер проверил ее герметичность при помощи специального раствора.
Проверка герметичности соединений
Шаг 8. Потом требуется подключить все приборы и протестировать систему на работоспособность.
Тестирование системы
Шаг 9. Только после этого можно засыпать котлован с газгольдером грунтом. Засыпать его рекомендуется песком.
Засыпается котлован с газгольдером
Меры безопасности при установке, эксплуатации газового оборудования
Все рабочие процессы должны выполняться в строгом соответствии правилам пожарной безопасности. Регулируют монтажные работы следующие нормативы:
- ФЗ №123-ФЗ;
- ГОСТ 5172-63;
- СП 62.13330.2011, 8 раздел;
- СП 43.13330.2012, пункт 6.2;
- ГОСТ 20448-2018.
Ключевые требования к монтажу резервуара:
- Удаленность от жилого здания при подземном размещении – 10 м, при наземном – 20 м.
- Удаленность от инженерных сетей, других построек на участке – 2 м.
- При наземном монтаже следует продумать теплоизоляцию емкости, чтобы пропан-бутан внутри нее не замерзал в зимнее время.
- Попадание солнечного света на резервуар должно быть минимальным.
- Средняя глубина, ширина ямы под емкость – 2 м. Длина определяется индивидуально – от размера цистерны.
- Дно ямы нужно засыпать слоем песчаной подушки или залить монолитную плиту для удобства фиксации резервуара тросами и болтами.
- Зафиксированный в котловане газгольдер надо засыпать песком. Он не будет удерживать воду, почва рядом не замерзнет. Сверху насыпается слой почвы.
- Участок, засыпанный землей, сверху газгольдера нельзя бетонировать или укладывать плиткой. К нему должен быть свободный доступ, чтобы всегда можно было проверить состояние резервуара при обслуживании или для ремонта.
Установка газгольдера своими руками запрещена.
Нормы и правила установки газгольдера
На самом деле существует СНиП, по которому разрешено устанавливать газовые емкости. Но этот СНиП, как мы уже в одной из статей рассказывали, он написан для юридических лиц. То есть на физических лиц он не распространяется. Но лучше все равно придерживаться определенных норм и требований, которые необходимы для того, чтобы себя обезопасить в дальнейшем от каких-то правовых или юридических разборов. У подземного газгольдера самая главная норма – это 10 метров до жилого строения, соседнего здания. Никакой сосед не будет иметь к вам претензий, если вы этот норматив выдерживаете. Что касается наземного газгольдера. У него эти нормативы в два раза больше, чем у подземного, но есть одна особенность.
Основное преимущество минигазгольдера то, что он маленький, а объем до 600 литров не нормируется никак. Это считается коммунально-бытовая установка. И, соответственно, никаких нормативов вам не нужно придерживаться. Поэтому здесь емкость установлена непосредственно прямо возле стены здания. Это не является нарушением каких-то норм, и требований, и правил. Можно спокойно эксплуатировать и не бояться, что к вам завтра кто-то придет и заставит его убрать.

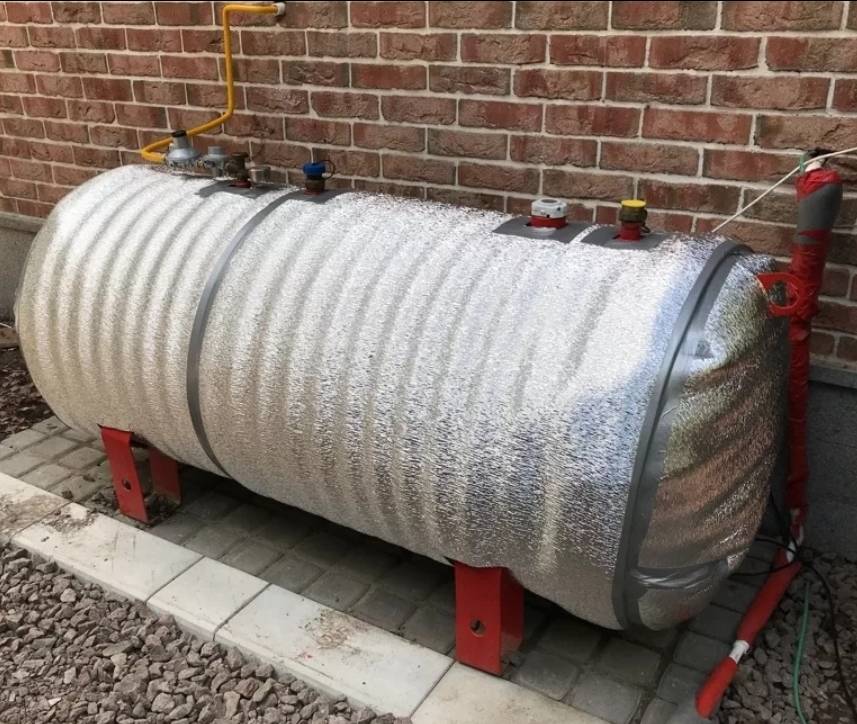

Отдельно расскажем про нюанс по поводу утепления. Что такое зимний пакет, мы уже объяснили. Это термокабель и утеплитель сверху, которым мы обматываем газгольдер. Для чего он нужен? Он требуется в тех случаях, когда зимой очень сильный морозы. Сжиженный газ имеет такое свойство, что при сильной минусовой температуре, он из газовой фазы начинает превращаться обратно в жидкую. И, соответственно, на котел не будет поступать необходимая паровая фаза. А когда термокабель его подогревает, то газ начинает нагреваться, разогреваться и поступает уже по магистрали к вам на котел стабильно без сбоев и без всяких проблем.
Газгольдер, минигазгольдер и любой другой газгольдер нельзя устанавливать в помещении и в каких-то приямках. Он установливается, во-первых, на улице, а, во-вторых, на железобетонную плиту, на небольшое основание для того, чтобы он был немного приподнятый. Для чего это делается? Это делается в первую очередь для безопасности. В случае каких-то утечек он начинает стелиться по земле. Сжиженный газ достаточно тяжелый, он никак природный, он не улетучивается.
Если вы его установили в какой-то приямок, то весь этот газ, который из него вытек, будет в этой яме собираться, и есть большой риск его возгорания. То же самое и с помещением. Если газгольдер установлен в каком-то помещении, то в случае аварийной ситуации, газ, который будет из него вытекать, будет скапливаться. И в случае воспламенения или искры это все воспламениться, и может произойти взрыв. Поэтому категорически запрещено минигазгольдеры и любые другие газгольдеры устанавливать внутри помещений, либо в какие-то ямки. Он должен быть либо полностью закопан землей, либо быть установлен на улице снаружи. При утечках ветер будет раздувать весь этот газ, и никакой проблемы не возникнет. У вас, как минимум, будет время для того, чтобы ее устранить. Е
динственное, что допускается – это сделать небольшой навес над газгольдером. Во-первых, для того, чтобы снег с крыши при падении не попадал на газгольдер и не оборвал магистраль. Делается небольшой навесик, который дает сразу несколько преимущест. Это защищает от снега, защищает от дождя. Меньше влаги будет на газгольдер попадать. И летом, когда сильно жарко, этот же навес будет защищать от солнца. То есть газгольдер даже на солнце не будет перегреваться. Поэтому эта вещь нужная, практичная. И мы всем рекомендуем, кто будет устанавливать минигазгольдер, обязательно сделать небольшой навес, чтобы защитить его от разных погодных явлений.
Очень важный совет. От газгольдера идет греющий кабель и вилка. Розетка, которую вы будете включать, в идеале, должна быть на отдельном автомате. В случае замыкания или другой непредвиденной ситуации автомат сам вырубится, и питание перестанет идти на греющий кабель. Если такой розетки нет отдельной, то можно использовать удлинитель, где встроен дополнительно предохранитель, который обезопасит в случае каких-то внештатных ситуаций. Эта вещь немаловажная, про нее нужно помнить.
Наземный и подземный монтаж
При проектировании газоснабжения нужно определиться, как установить аппаратуру: на поверхности земли или в вырытом котловане. Каждому варианту присущи преимущества и недостатки.

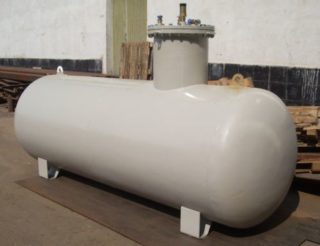

Газгольдер наружной установки
Наружный газгольдер устанавливается на поверхности
У аппаратуры, установленной на поверхности земли, есть существенные плюсы:
- для уличных моделей не нужно рыть котлован и оплачивать земляные работы по дальнейшему благоустройству участка;
- под землёй активно проходят процессы коррозии, поэтому защита от них потребует дополнительных материальных вложений;
- наземный монтаж — единственный вариант в случае высоких грунтовых вод на участке.
Минусы наземных газгольдеров:
- повышенные требования безопасности, влекущие увеличение стоимости монтажных работ и аппаратуры;
- сложность теплоизоляции — при понижении температуры воздуха замедляется переход жидкой фракции в газообразное состояние, падает давление в системе подводящих труб, останавливают работу газовые котлы;
- трудности с размещением газгольдеров большого объёма на небольших участках, уменьшаются возможности спланировать участок исходя из ландшафтных предпочтений.
Подземный вариант
Подземный стационарный газгольдер
При небольших дополнительных затратах ёмкости, установленные под землёй, имеют множество преимуществ:
- стабильная работа в любых климатических условиях — температура окружающего пространства не изменяется резко и не опускается до критических для процесса испарения величин;
- повышенная безопасность — при утечке газа вероятность взрыва минимальна;
- над ёмкостью остаётся свободная площадь.
Отрицательные стороны связаны в основном с общестроительными и земляными работами:
- рытьё котлована для больших газгольдеров потребует работы на участке тяжёлой строительной техники, лишнюю землю придётся куда-то вывозить;
- необходимость обустройства надёжной подушки под ёмкость;
- повышенные требования к антикоррозийной обработке;
- на глинистых грунтах необходима защита от подвижек.
При всех минусах дополнительные затраты окупаются за счёт удобства эксплуатации, безопасности, отсутствия дополнительного оборудования на поверхности.

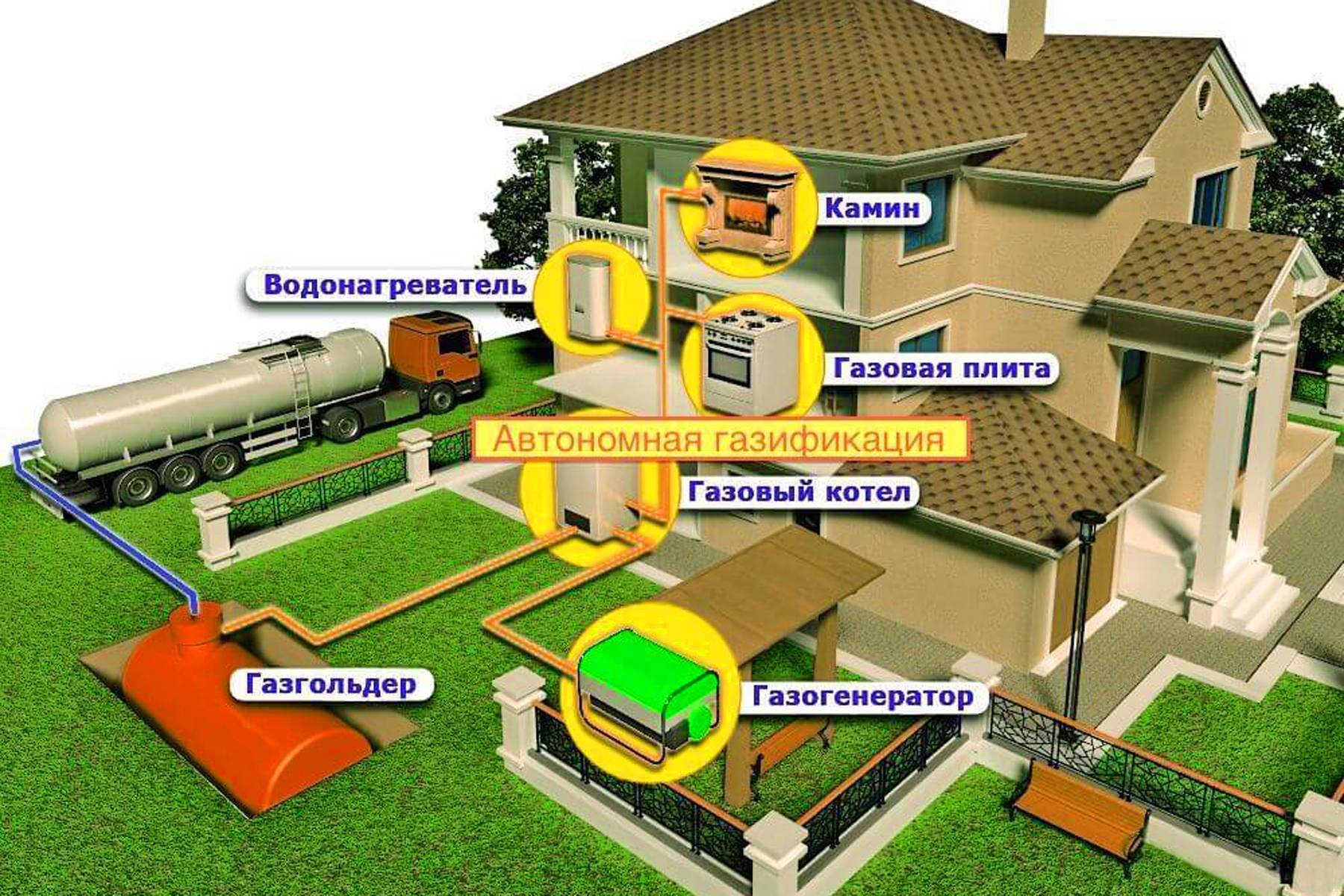

Автономная газификация для России
Газгольдеры АвтономГаз рассчитаны на . Ни зимние морозы, ни высокий уровень паводка или грунтовых вод не вызывают перебоев при подаче газа. О резервуарах других компаний из Европы, таких как чешские VPS или Deltagaz, этого не скажешь.
При отрицательной температуре воздуха бутан перестаёт испаряться и конденсируется на стенках резервуара и газопровода, блокируя подачу газа. Чтобы избежать этого, газгольдеры размещают на такой глубине, где даже в сильный мороз температура не падает ниже нуля.
Ещё одна деталь, которую необходимо учитывать при разработке газгольдера: на какой бы глубине он ни находился, его арматура должна оставаться над поверхностью земли. Это необходимо для того, чтобы редуктор не оказался залит грунтовыми или талыми водами.
В России глубина промерзания составляет не менее 60 см от верхней образующей резервуара. Газгольдеры АвтономГаз сконструированы в расчёте именно на такую глубину. Для снятия напряжения грунта их корпус снабжён усиливающими кольцами, а арматура поднята над поверхностью земли на горловине или трубках высотой 65 см.
Другие европейские газгольдеры не имеют ни достаточно высокой горловины, ни усиливающих колец. Их либо ставят на недостаточную глубину, что чревато перебоями при подаче газа, либо кустарно дорабатывают – а это крайне отрицательно сказывается на надёжности и безопасности.
Видовое разнообразие котлов и конвекторов
Изготовление частного проекта на газ обычно не подразумевает заполнение этого поля. Оставляют его для заказчика, так сказать, чтобы он лично внес последние правки. И сделал выбор в пользу оборудования.
А у нас есть несколько способов. Сперва следует выбрать материал изготовления. И тут у нас всего два достойных кандидата. Это сталь и чугун. Как водится, разница между эксплуатационным сроком и ценовым параметром. Чугун служит чуть ли не столетие, но немного дороже. Сталь не может похвастаться таким сроком жизни, но обходится дешевле.
Также стоит определиться, одноконтурный или двухконтурный вариант необходим. В первом случае – можно рассчитывать только на отопление. Никаких дополнительных функций не предусматривается. А вот если установить двухконтурное оборудование, то оно сможет одновременно и вступать в качестве источника нагрева горячей воды. Разумеется, такой выбор намного дороже. Но проблему с подачей горячей воды каким-то способом решать придется, а так можно убить двух зайцев одновременно. И далеко не факт, что в конечном итоге это окажется дорого. Возможно, даже дешевле альтернативных методов.
Топ-5 газгольдеров для частного дома
Разберем подробнее, какие производители газовых емкостей завоевали наибольшее доверие и чья продукция имеет высокое качество и длительный срок службы.
VPS
Чешская компания-производитель. Начало деятельности – 1953 год. Специализация — работа с любыми видами технологий, которые используют сжиженный углеводородный газ. На российском рынке компания с 2002 году.
Фото: газовые ёмкости «VPS»
В ассортименте горизонтальные резервуары объемом от 2700 до 10000 л, что позволяет обслуживать котлы при мощности от 25 до 85 кВт.
Сверху стальной корпус покрыт защитной эпоксидной пленкой. Рабочий диапазон температур газгольдера составляет от -40 до +40 градусов.
В производство запущены цистерны с двумя типами горловин:
- 80 см – суровый климат;
- 60 см – для более мягких, европейских условий эксплуатации.
Длина патрубков достигает 50 см.
Вся продукция соответствует европейским нормативам качества, имеет сертификат качества и паспорт изделия с русским переводом. Средняя цена на газгольдеры VRS – от 290000 рублей и выше.
«Медведь» (Россия)
Отечественная компания, которая считается одной из лучших на российском рынке газгольдеров. Производственные мощности расположены в Клину, Московской области. Осуществляют доставку во все регионы страны. Продукция всегда есть на складе. Ассортимент включает более 10 моделей резервуаров разного объема с возможностью как наземной, так и подземной установки. Есть в наличии и мобильные газгольдеры.
Фото: газгольдеры «Медведь»
Для изготовления применяется сталь 09Г2С. Минимальная толщина 5 мм. Дно резервуара производится с использованием технологии горячего штампа. Запорная арматура немецкого производителя GOK. Перед покраской все емкости обрабатывают дробеструйным способом, чтобы убрать шероховатости. Комплектуется изделие патрубками длиной до 65 см. Срок службы газгольдера по паспорту – 35 лет. Соответствует ГОСТ 8713-79. Весь ассортимент имеет сертификаты качества с полноценным гарантийным обслуживанием.
Емкость в 600 л обойдется примерно в 60000 рублей, в 5700 л – 210000 рублей.
«Шельф» (Россия)
Российская компания существует уже 14 лет. Производственные мощности находятся в Ростове-на-Дону. Компания делает емкости, в которых можно хранить сжиженный углеводородный газ.
Фото: газовая станция «Shelf»
Для бытовых целей производится 7 типов цистерн объемом 2700–10000 л.
Срок службы по паспорту – от 20 лет. Материал корпуса – низкоуглеродистая сталь со специальными легирующими добавками. Сверху нанесено полимерное антикоррозийное покрытие. Высота патрубков – 50 см. Продукция компания хорошо показала себя даже при эксплуатации в суровых климатических условиях.
Цены на их газовые цистерны – 170000–390000 рублей.
FAS
Совместное производство России и Германии. Компания на рынке уже 10 лет. Объем выпускаемых резервуаров – 2700–20000 л. Материал – сталь типа 09Г2С. Минимальная толщина металла – 6,6 мм.
Фото: резервуары для газа «FAS»
Запорная арматура от компании REGO. Защитное покрытие корпуса – Permacor. Срок эксплуатации по паспорту – 30 лет. Весь ассортимент соответствует действующим нормативам качества. Цены колеблются в зависимости от типа, объема, комплектации и в среднем составляют 250000–850000 рублей.
Dages
Это российско-немецкая компания, хотя производственные мощности сосредоточены в Чехии. В России компания известна уже больше 10 лет.
Фото: газгольдеры от российско-немецкой компании «Dages»
Выпускает емкости объемом 2700–10000 л.
Газгольдеры рассчитаны больше на промышленные масштабы. Для бытового применения количество моделей ограничено.
Модель типа «Росстандарт-1» подходит для местностей с высоким уровнем грунтовых вод. Корпус покрыт полимерно-эпоксидным защитным слоем.
Заявленный срок эксплуатации – 30 лет.
Их продукция стоит примерно 200000–380000 рублей.
Порядок установки
Процедура установки и пуска в эксплуатацию газгольдера для дома или дачи состоит из следующих этапов:
- подготовительного, включающего проектирование системы и покупку оборудования;
- подключения газопотребляющего оборудования.
Правовые вопросы
Газгольдер необходимо регистрировать в газовом хозяйстве
Регистрации в надзорных органах подлежат ёмкости для хранения газов больше 100 литров. Газгольдер не бывает меньше 450 литров. Однако требования о регистрации и постановке на учёт касаются только юридических лиц и индивидуальных предпринимателей.
Проектирование и покупка оборудования
Составление проекта лучше поручить организации, имеющей лицензию на данный вид деятельности. Точно рассчитать параметры оборудования и составить безопасную схему газификации частного дома по силам только высококвалифицированным специалистам.
На основании спецификации проводится подбор и закупка оборудования. Стоит отдать предпочтение крупным компаниям — аппаратура у них дешевле, гарантийного ремонта добиться проще, чем у мелких фирм-однодневок.
Расчёт объёма газгольдера
Для дома площадью 100 кв. м. нужна емкость 2500 л
Потребление газовой смеси не постоянно в течение года и зависит от уличной температуры, способа монтажа газгольдера, индивидуальных предпочтений по уровню комфортной температуры в комнатах и подсобных помещениях, качества утепления строительных конструкций.
По статистике, собранной эксплуатирующим индивидуальные газоснабжающие системы организаций, в среднем только для отопления одного квадратного метра дома в среднем расходуется около 25 литров газа в год.
Для жилья площадью 100 м2 понадобится ёмкость на 2500 литров. С учётом работы газовой плиты и нагревателя воды в тёплое время года следует делать запас 10%. Учитывают возможные экстремально низкие температуры, когда топлива потребуется больше. Следовательно, необходимо приобретать газгольдер на 3000 литров, если проводить заправку 1 раз в год.
Расчёты приблизительные для всей страны, точные цифры лучше узнать у соседей, пользующихся подобным оборудованием, или в местных специализированных организациях.
Требования к размещению
Место для монтажа газгольдера на участке выбирают исходя из требований СНиП и правил пожарной безопасности.
Основные правила:
- необходимо организовать подъезд с твёрдым покрытием для заправщика и пожарных автомобилей;
- фундамент выполняют из готовых железобетонных плит или заливают армированным бетоном толщиной не менее 16 см.;
- до открытых водоёмов расстояние должно быть не менее 50 м;
- до элементов инфраструктуры и соседних участков не менее 10 м при объёме газгольдера до 10 м3 и 20 м при ёмкости больше 20 м3;
Над газгольдером не должны располагаться хозяйственные постройки.
Организовывать лужайки с поливом нельзя из-за повышенной коррозии подземных частей.
Особенности монтажа
Правила монтажа газгольдера
Для правильного монтажа следует изучить документы:
- СП 62.13330.2011;
- СП 42-103-2003;
- СП 31-106-2002;
- ПБ 03-576-03;
- Федеральный закон РФ N 123-ФЗ.
Изучить все правила и соблюсти требования самостоятельно – трудно решаемая задача. Установить газгольдер и проводить дальнейшее обслуживание поручают специализированной организации.
При авариях и пожарах может пострадать имущество, в том числе у соседей.
Для монтажа газгольдера обязательно предусматривают крепление к бетонному основанию. Для наружных систем это обеспечит устойчивость конструкции и снизит риск опрокидывания при сильных ветрах. Подземные резервуары также обязательно крепят к подушке. В противном случае при появлении грунтовых вод ёмкость всплывёт, разрушив трубопроводы.
Монтаж подводящих труб осуществляют на глубине не менее 1,5 м, а уклон не должен превышать 1%. Обязательна установка сборника конденсата с возможностью его очистки.
Верхняя точка резервуара должна находиться не менее чем на 60 см ниже уровня грунта. Управляющую, запорную, предохранительную арматуру монтируют выше уровня земли.
Газгольдеры
Требования к расположению газгольдера
| Расстояние от жилых домов до газгольдера Согласно таблице 19 федерального закона РФ №123-ФЗ. | 10 м |
| Расстояние от заглубленных фундаментов строений и сооружений до газгольдера | 2 м |
| Расстояние от забора до газгольдера не регламентировано Забор не является объектом пожарной защиты согласно федеральному закону РФ №123-ФЗ. | — |
Требования к газгольдеру
Из документов, регламентирующих строительство систем автономного газоснабжения в России, вытекают следующие требования к подземным газгольдерам, эксплуатируемым в России на бытовых объектах без ежедневного контроля.
- Арматура газгольдера должна быть устанавлена выше уровня земли.
- Газгольдер должен располагаться ниже уровня земли на глубине не менее 60 см от верхней точки резервуара до уровня земли.
- Газгольдер должен быть рассчитан не только на давление, но и на вакуум. Это требование связано с особенностями применяемой в России газовой смеси.
- Газгольдер должен опираться на опорные лапы, являющиеся неотъемлемой частью его конструкции.
- Горловина газгольдера должна иметь усиливающий “воротник”.
- Газгольдер должен иметь полиуретановое покрытие, испытанное на пробой искровым дефектоскопом током не менее 14 киловольт. В случае применения эпоксидного покрытия оно должно быть протестировано искровым дефектоскопом непосредственно перед опусканием в котлован. Полиуретановое покрытие в полевых условиях требует лишь визуального контроля.
- Газгольдер должен обязательно снабжён электрохимической защитой от коррозии. Российские газгольдеры нуждаются в активной защите, непрерывно потребляющей электроэнергию. Газгольдеры, произведённые в Европе, требуют пассивной защиты, одновременно выполняющейфункции заземления.
- Газгольдер должен иметь заводскую табличку (шильдик) с заводским номером и основной информацией о резервуаре, который должен легко читаться все время эксплуатации газгольдера. Установка шильдика в подземной части газгольдера недопустима.
- Газгольдер должен крепиться только непосредственно за опорные лапы. Тросовое или строповое крепление запрещено. Бетонная плита основания газгольдера должна быть полнотелой (без пустот).
Конструкция и комплектация оборудования
Классическая конструкция газгольдеров для дома состоит из металлической ёмкости и дополнительного оборудования.
Часть заводов изготавливает газгольдеры из полимерных материалов. Они удобнее в доставке и установке из-за низкой массы, но дороже металлических аналогов того же объёма.
Наполняется газгольдер через горловину в верхней части
В верхней части бака расположена горловина, которая предназначена для заправки и забора газа для потребителей. Здесь иногда монтируют необходимую оснастку. Газгольдеры российского производства, как правило, имеют горловину большей длины
Это позволяет закопать ёмкость глубже в землю, что важно в условиях морозных зим
В нижней части предусмотрены кронштейны для установки и крепления ёмкости к поверхности.
В зависимости от предназначения и модели производители оборудуют газгольдеры:
- клапанами для наполнения, забора газа и предохранительным;
- измерителем уровня для контроля остатков газа;
- манометром для обеспечения безопасности и регулировки режимов использования;
- редуктором, регулирующим давление в параметрах, безопасных для работы котлов, печей;
- сборником конденсата и клапаном для слива отходов.
В зависимости от способа монтажа могут устанавливаться дополнительные баки-испарители.
Плюсы и минусы использования
Использование газгольдера для автономного отопления обеспечивает владельцу загородного жилья такие преимущества:
- позволяет пользоваться основными благами цивилизации даже на большом расстоянии от населённых пунктов – отопление и подогрев воды;
- приемлемая стоимость отопления;
- экологичность – отсутствие выбросов вредных веществ, характерных для твердотопливного и жидкотопливного отопления;
- безопасность – соблюдая при установке газгольдера в частном доме требования нормативных документов и правил, риск самовозгорания при эксплуатации сводится к нулю.
Обслуживание газгольдера и трубопроводов не требует больших расходов, эксплуатационный срок установки превышает 20 лет. Так что покупка и установка газгольдера – оправданное вложение денег.
Отопление сжиженным газом – неплохой выбор, если нет магистрального газопровода
При всех преимуществах есть недостатки газгольдера. О них также следует знать владельцу дома. К минусам относят:
- Серьёзную стоимость техники, на которую придётся потратить не меньше 100 тыс. руб. Есть возможность сэкономить – купить б/у установку, но есть риск купить резервуар с почти израсходованным ресурсом, а это – вероятность утечки газа и серьезный ремонт, который может вылиться в немалую сумму.
- При заполнении газгольдера газом, единовременно требуется солидная сумма. Желание сэкономить ведет к покупке топлива у непроверенных поставщиков, качество газа которых либо не контролируется совсем, либо контролируется очень редко.
- Заправка некачественным газом, зимой приводит к замерзанию оборудования. Ситуация неприятная, но решаемая – необходим обогрев редуктора газгольдера. Но, во время проблем, может разморозиться система отопления. Так что лучше покупать сжиженный газ только у тех поставщиков, к которым есть доверие.
К минусам относится также постоянное повышение цен на энергоносители, что заставляет задуматься, выгоден ли газгольдер в частном доме или стоит отдать предпочтение другим видам теплоснабжения. С другой стороны, отопление с помощью газа по-прежнему остаётся самым экономически эффективным. Выбор – газгольдер или электричество – чаще всего делается в пользу первого варианта.
