Какой провод лучше использовать для проводки в доме и на улице

Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой провод использовать для наружной проводки, чтобы убедиться в его надежности и способности противостоять негативным воздействиям окружающей среды. Основные требования к таким изделиям – стойкость к горению, прочность и негигроскопичность.

К наиболее популярным типам относятся:

СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов с индивидуальной изоляцией и алюминиевыми жилами. Такие изделия имеют свои подвиды (СИП-1, ​​2, 3 и так далее) и производятся во многих странах мира. Главной особенностью является черная изоляция проводов.

Использование такого кабеля гарантирует большую надежность при прокладке антенн и снижает затраты на монтаж. Дополнительным преимуществом является его компактность, что позволяет использовать кабель даже в условиях ограниченного пространства.

АВБбШв — изделие на основе группы проводов с алюминиевыми жилами, объединенных под броневой оболочкой. Один из видов кабеля — ВБбШв — вариант с медными жилами. Функция — возможность прокладки в земле без использования дополнительной защиты и устойчивость к механическим воздействиям. Основные характеристики:

• Наличие стальной ленты в оболочке.
• Изоляция проводов выполнена в разных цветах для удобства прозвонки и подключения.
• Внешняя оболочка выполнена в черном цвете.
• Устойчив к влаге и экстремальным температурам.
• Ресурс — 30 лет.

Благодаря наличию брони кабельная продукция этого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе прокладки.

NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Могут иметь медные или алюминиевые жилы. Это изделие все чаще используется для внешней проводки в земле или над воздухом, а также для подключения электроприемников внутри помещений. Основные характеристики:

• Устойчив к воде и огню.
• Соответствие международным стандартам.
• Наличие разноцветной изоляции проводов.
• Практичный для организации проводов на улице.
• Черная внешняя оболочка их ПВХ-пластика.
• Устойчивость к перепадам температур.
• Ресурс — 30 лет.

Такой кабель выпускается на многих заводах благодаря своей универсальности и надежности. Основным конкурентом продукта является кабель ВБбШв, о котором говорилось выше.

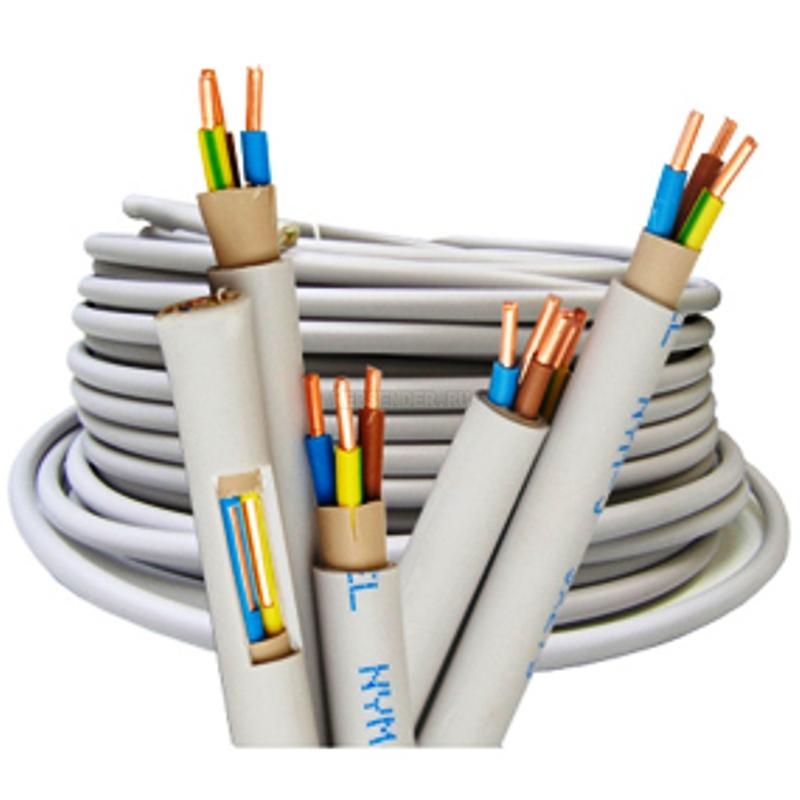

NYM — надежный кабель, который активно используется на производстве и при прокладке проводов на улице. Его отличительная особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:

• Соответствие стандартам Ассоциации инженеров-электриков Германии.
• Теплостойкость и способность работать в широком диапазоне температур.
• Негигроскопичность и прочность, что позволяет укладывать изделие в бетон или в слой штукатурки.
• Сечение круглое, цвет серый.
• Огнестойкость.

При прокладке проводов на открытом воздухе с использованием NYM рекомендуется защита от солнечных лучей. Такая кабельная продукция производится на многих заводах Европы и России.

Некоторые производители изготавливают кабели по индивидуальным спецификациям, но такая продукция имеет более низкую цену и, соответственно, более низкое качество. Использование таких кабелей для организации внешней проводки не рекомендуется.

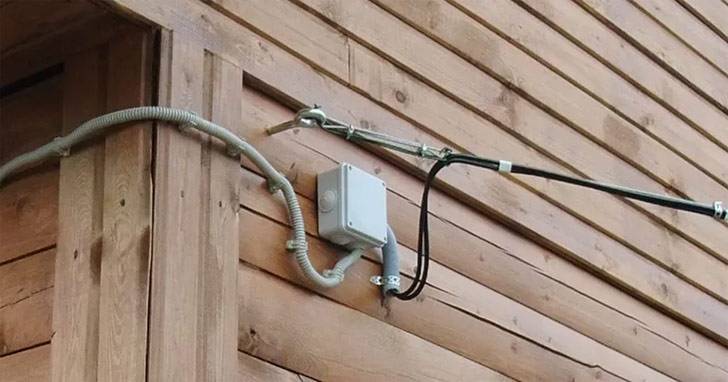

Как происходит ввод электричества в дом

При вводе электричества в частный дом, используют один из представленных раннее способов (прокладка кабеля по воздуху на тросе или в земле). При подводе электроэнергии в дом следует неукоснительно выполнять основное правило — вводный кабель не должен иметь транзитов. Щит, в котором будет представлена схема потребителей, должен находится поблизости вводного кабеля, для большей простоты монтажа.

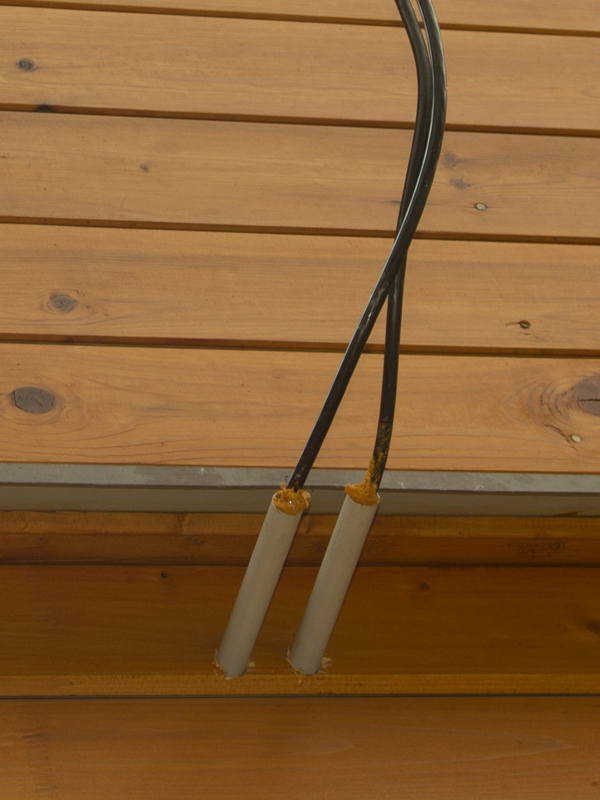

Проводник нельзя монтировать внутрь помещения прямо через дыру в стене. Отверстие должно иметь дополнительную защиту, обычно для этого используют металлическую трубу. Диаметр трубы следует брать с запасом, а свободное пространство между кабелем и стенками трубы заделать с помощью цементного раствора.

Зачем же нам вообще необходима схема электропроводки?

Прежде всего, как бы это смешно не смотрелось бы, схема электропроводки нам нужна для составления списка всех необходимых расходных материалов. То есть, имея под рукой такую схему, намного легче подсчитать длину провода его сечение на отдельных участках (групп потребителей), необходимое количество розеток и выключателей, распределительных коробок и места их установки т.п.

Помимо этого схема разводки электропроводки нам необходима для определения мест установки и силовых элементов электропроводки, таких как: распределительный щиток, автоматические или аварийные выключатели, приборы учета (счетчик), ввод основных питающих проводов и кабелей.

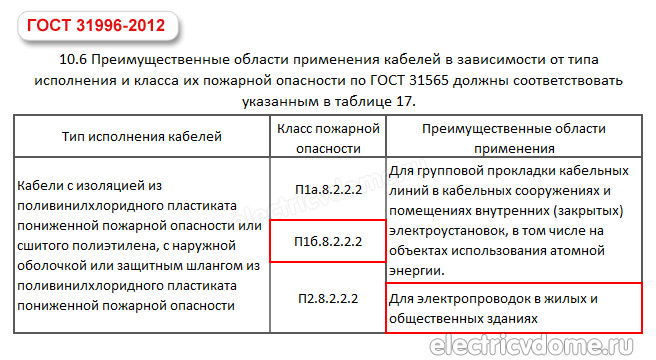

ГОСТ при выборе кабеля

В настоящее время главным нормативным документом, который следует учитывать при выборе типа кабеля для электропроводки, является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом документе есть расшифровка всех названий и буквенных обозначений кабелей, применяемых для распределения электроэнергии и которые обеспечивают необходимую пожарную безопасность — нг, LS, FRLS, LTx и другие.

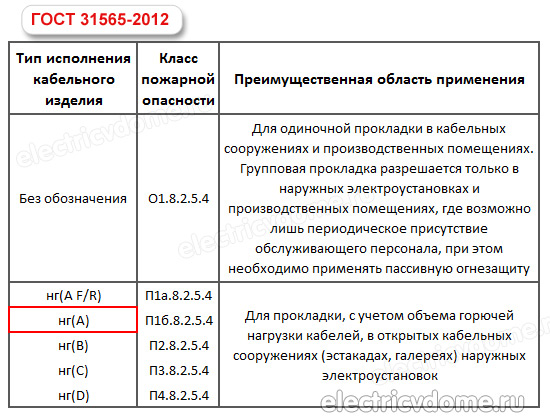

В таблице 2 этого ГОСТа содержится информация о том, для каких целей необходимо использовать различные типы кабелей. В графе «Кабель без обозначений» указано назначение обычного провода ВВГ, без дополнительных свойств. Его применение допустимо только на производстве.

В квартирах и частных домах этот кабель не применяется, а при прокладке на предприятиях его в пучке необходимо для предотвращения пожара в аварийной ситуации дополнительно защищать его стальными трубами или гофрированным шлангом.

Во втором разделе данного ГОСТа рассказывается о негорючем кабеле, который обозначается дополнительными буквами НГ (ВВГнг). Этот провод может дополнительно маркироваться буквами A, B, C, D. Это обозначение указывается в скобках, а самым распространённым видом кабельной продукции является ВВГнг (А).

Эта буква показывает сопротивляемость изоляции горению. При её наличии кабель допускается прокладывать в пучке без дополнительной защиты в наружных кабельных сооружениях, но не в офисах или жилых зданиях.

И только в третьем разделе указан провод, который допускается использовать внутри жилых помещений. Это кабель с малодымящей изоляцией ВВГнг LS.

Выбираем между одножильным и многожильным проводом

Чтобы принять окончательное решение, нужно сравнить все достоинства и недостатки одно- и многожильных проводов в зависимости от конкретной ситуации.

Достоинства одножильных проводов

Для начала рассмотрим одножильные кабели. Проводники данного типа считаются установочными: речь идет о проводах, которые монтируются один раз, и после этого не будут перемещаться, сгибаться и подвергаться любым другим механическим воздействиям.

Объяснить данную разницу легко: с уменьшением сечения одного проводника увеличивается сопротивление. В самом идеальном случае все проволоки многожильного кабеля соединены друг с другом, являются единым целым. Но даже если они равны по сечению, структуре и произведены из одного и того же материала, все равно возникает определенное сопротивление. Значит, чем больше таких проволочек, тем выше суммарное сопротивление кабеля.

Далее следует обратить внимание на удобство установки, особенно когда нужно соединить несколько проводников. В ПУЭ прописаны различные варианты соединителей, включая винтовые, зажимные, сварочные, прессовочные и даже пайку

В дальнейшем будем разбирать медный провод, поскольку с 2001 года при организации электрической проводки в доме алюминиевый кабель использовать запрещено.

Сравним возможность использования различных соединителей для одно- и многожильных проводов (при этом скрутка недопустима в обоих случаях):

1. Винтовыми клеммами и обычными винтами с пластинами проще всего соединять одножильную продукцию. В таком случае жила более толстая и прочная, поэтому винт не сможет ее перерезать или повлиять на величину сечения. Если кабель состоит из нескольких проволочек, то это может привести к тому, что часть из них вылезет с посадочного места.
2. Зажимные клеммы WAGO идеально подходят для одножильного провода.
3. Нетрудно выполнить сварку проводов с одной жилой, однако и многожильная продукция поддерживает данный тип соединения. С другой стороны, более гибкие проводники с большим количеством тонких проволочек в процессе сварки можно с легкостью повредить или оборвать, что ухудшит качество соединения.
4. Прессовка позволяет надежно соединять как одножильные, так и многожильные провода. Однако если у вас нет специального инструмента, то для качественного соединения одножильного кабеля с большим сечением придется основательно помучиться.
5. Наконец, пайка может использоваться при коммутации проводников малого сечения. Намного проще выполнить пайку многожильной продукции, поскольку в большинстве случаев место ограничено, и провод приходится хорошенько сгибать.

Достоинства многожильных проводов

Несмотря на огромное количество преимуществ одножильного кабеля, он не является единственно верным и лучшим решением на все случаи жизни. И вы это поймете при рассмотрении достоинств его «оппонента».

Основным положительным моментом при эксплуатации многожильного кабеля является более высокая гибкость. Особенно ярко она проявляется на проводниках большого сечения – от 10 кв. мм и выше. В бытовой сфере подобные изделия используются крайне редко, но в некоторых случаях без них не обойтись.

Многожильный провод достаточно просто монтируется, а после установки может свободно перемещаться с одного места на другое. Однако даже самые гибкие кабели имеют максимально допустимый радиус изгиба, который варьируется в пределах 5-10 диаметров изделия. В большинстве случаев все зависит от используемой изоляции.

Про возможности соединения многожильного кабеля мы писали выше в достоинствах одножильного. В пользу первых остается добавить лишь то, что современные производители выпускают специальные латунные наконечники. Это достаточно дешевые изделия, позволяющие выполнить коммутацию многожильного кабеля в считанные секунды без использования специального инструмента. Их обычно применяют вкупе с винтовыми клеммами или клеммами WAGO после завершения прессовки.

Таким образом, это позволяет нивелировать все ранее перечисленные преимущества одножильной проводниковой продукции (в рамках данных способов соединения). Напомним, что нельзя просто взять и скрутить многожильный кабель. В таком случае качество соединения будет отвратительным.

При выборе между одножильными и многожильными проводниками следует учитывать множество различных факторов, но основное предпочтение отдавайте области применения. Если происходит монтаж скрытой проводки в стене (то есть провод не будет перемещаться с места на место), то выбор в пользу более дешевого одножильного кабеля вполне очевиден. Если необходимо подключить временную электрическую установку, то куда более практичным окажется многожильный аналог.

Негативные факторы для уличной проводки

На кабельные линии, проложенные на открытом воздухе, действуют несколько негативных факторов:

1. Ультрафиолетовые лучи. Солнечный свет пагубно влияет на некоторые виды изоляции проводников. Процесс этот длительный и трудно контролируемый. Поэтому следует выбирать изделия с изоляцией из материалов, не разрушающихся под воздействием УФ-лучей.
2. Температура окружающего воздуха. Низкая может привести к растрескиванию изоляции. Поэтому при выборе кабелей и проводов следует выяснить их диапазон рабочих температур. Так же следует учитывать температуру монтажа. Обычно она составляет не ниже 20 градусов мороза.
3. Ветер. Сильный ветер способен повредить как оболочку кабельной линии, так и жилы внутри. Если кабель будет проложен по улице, следует учитывать климатический район монтажа.
4. Гололед. Если наружная сеть проводится в районах, где зимой бывает повышенное образование гололеда, стоит учесть этот фактор. Проводник, покрытый ледяной коркой, может стать тяжелее в несколько раз и при длинных пролетах порваться под своим весом.

Прокладывать кабель на улице можно тремя способами и у каждого из них есть свои достоинства и недостатки:

1. По воздуху. Самый быстрый для монтажа способ. Недостатки этого метода: требует надежного крепления тросов, подверженность линий негативным влияниям погодных условий.
2. По стенам зданий. Для такого метода гораздо проще подобрать материал проводника. Недостатки: трудозатратный монтаж, нарушение внешнего вида зданий, негативное влияние на проводник температуры окружающего воздуха и солнечного света.
3. В земле. Такой метод позволяет решить множество проблем. Погодные условия и солнечный свет не оказывают никакого влияния. Внешний вид зданий и прилегающей территории не нарушается. Недостатком является трудозатратность электромонтажа, в некоторых случаях с необходимостью привлечения строительной техники для раскопки траншеи.

Выбор сечения кабеля для розеток

Все комнаты в доме должны обеспечиваться отдельной распредкоробкой и АЗС. Запрещается объединять в одну цепь несколько электророзеток и электропроводов осветительных устройств.

Опыт показывает, что для использования на кухне провод для розеток должен соответствовать сечению:

• посудомоечной и стиральной машин — 3х2,5;
• варочной панели — не менее 3х4;
• духового шкафа — 3х2,5.

Для всех помещений расчет электропроводов производится по формуле:

I= P/U ном, где: I – сила тока; P – мощность электрооборудования помещения и U — напряжение электроцепи.

При оборудовании электропроводки просчитывается Pсум. (суммарная мощность) потребителей подключаемых к распределительной коробке каждого помещения. Если Pсум приборов не превышает трех киловатт, то достаточно использовать провод профилем в 2,5 мм².

В быту, как правило, для подключения электророзеток используются двух- или трехжильные медные электропровода с профилем от 2,5 до 6 мм².

Каждый прибор имеет свою потребляемую мощность. Основное условие обустройства любого объекта это расчет Pсум потребителей, что поможет выбрать входной электрокабель. Надо помнить, что кроме внутреннего потребления вероятны подключения электроинструментов и для проведения различного рода наружных работ, когда будет необходимость подключить насосы, генераторы, сварочные агрегаты и т.д.

Расчет необходимого сечения кабеля для розеток определяют исходя из технических характеристик провода: диаметра, напряжения, силы тока, и Pпотр.

I = (P × Kи ) / (U × cos(φ)) — расчет для однофазной цепи; где, cos(φ) = 1; U – напряжение цепи в пределах 210 -240 вольт; I — сила тока; Pсум — электромощность всех электроприборов; Kи = 0,75.

I = P / (√3 × U × cos(φ)) расчет для трехфазной электросети; где, Cos φ — угол между фазами; Pсум. всех электроприборов; U = 220 вольт.

По окончании этой работы приступают к прокладке электропроводки. При этом коммутация электрокабелей через распределительные коробки остается необходимым условием обеспечения электробезопасности.

Не гостовский кабель для проводки

А если выхода нет, можно ли использовать другие марки или обычный NYM для собственных нужд в квартире и дома? По факту, никто вам не запрещает кидать стационарную проводку хоть ПВС-ом, который давно запрещен для этих целей.

Более того, не забывайте что ПВС это провод, а не кабель. И разница здесь очень существенна. Да и срок жизни у него довольно мал (от 6 до 10 лет). Им можно подключать разве что передвижные электроприемники, собирать переноски, но не более того.

Но если вы мастер, который делает электрику по заказу, никогда в этом вопросе не идите на поводу у заказчика. Не получается договориться – требуйте с него расписку, что применение другого кабеля для электропроводки, было чисто его решением и за все последствия такого монтажа электрики он несет личную ответственность.

Когда вы работаете по проекту, то любой грамотный проектировщик знает все эти нюансы и последствия применения неправильной марки кабеля. Он изначально закладывает в 90% случаев именно ВВГнг-LS.

Поэтому проект на электромонтажные работы даже обычной квартиры, сразу снимает множество вопросов между заказчиком и исполнителем. Указана такая-то марка, будь добр закупить и проложить именно ее.

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.

К наиболее популярным типам стоит отнести:

СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.

АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:

• Наличие стальной ленты в оболочке.
• Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
• Внешняя оболочка выполнена в черном цвете.
• Стойкость к влаге и перепадам температур.
• Ресурс — 30 лет.

Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.

NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:

• Стойкость к воде и огню.
• Соответствие международным нормам.
• Наличие разноцветной изоляции проводов.
• Удобство организации проводки на улице.
• Черная внешняя оболочка их ПВХ пластика.
• Стойкость к перепадам температур.
• Ресурс — 30 лет.

Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.

NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:

• Соответствие нормам союза электротехников Германии.
• Термостойкость и способность работать в широком температурном диапазоне.
• Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
• Сечение круглое, цвет — серый.
• Стойкость к огню.

При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

• Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
• Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
• Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием

При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно

Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

• Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
• Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
• Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
• Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
• Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.

Как правильно читать марку кабеля?

На примере кабеля ВВГнг-LS 3х1,5 разберем, как правильно читать маркировку:

• Если на первом месте стоит буква «А», то это алюминиевый проводник. В маркировке провода из примера этой буквы нет – значит, это медный проводник;
• Первая «В» говорит, что изоляционная оболочка каждой жилы кабеля изготовлена из поливинилхлорида (ПВХ);
• Вторая «В» – что общая оболочка кабеля выполнена из ПВХ;
• «Г» – первая буква слова «голый», что означает отсутствие дополнительной защиты;
• «нг» – от слов «не горит», не поддерживает горение;
• «LS» – добавляется, если провод не выделяет дыма;
• Первое число – количество жил в кабеле. В примере их три;
• Второе число – сечение одной жилы.

Что такое марка кабеля

Марка провода — это буквенное обозначение, характеризующее материал токопроводящих жил, изоляцию, степень гибкости и конструкцию защитных покровов. В маркировке отечественных товаров используются следующие обозначения:

• Первая буква указывает на материал токопроводящей жилы (скажем, А — алюминий). Отсутствие в марке буквы означает, что токопроводящая жила выполнена из меди.
• Вторая буква обозначает провод.
• Третья — материал изоляции (например, Р — резина, В — поливинилхлорид, П — полиэтилен).

В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции:

• О — оплетка.
• Т — для прокладки в трубах.
• П — плоский.
• Ф — металлическая фальцованная оболочка.
• Г— гибкий и т.д.

Виды прово

Количество жил

Минимальное число жил в кабеле для 1-фазного электроснабжения — 2: «фаза» и «ноль». Если в доме имеется модернизированная система заземления (TN-C-S) или новая (TN-S), используют 3-жильный кабель: 3-й жилой подключают к заземлению розетки и металлические корпуса электроприборов.

Для 3-фазного электроснабжения используют кабели:

• 3-жильные: при симметричной нагрузке (обычно это электродвигатель) и отсутствии заземления;
• 4-жильный: при симметричной нагрузке с заземлением либо асимметричной без заземления (3 фазы и «ноль»);
• 5-жильный: при асимметричной нагрузке с заземлением.

Риск возникновения путаницы существенно снижается при наличии цветовой маркировки.

Так, «нулевая» жила имеет синюю изоляцию, «фаза» — красную или коричневую, заземление — желто-зеленую.

Пример составления схемы электропроводки в частном доме

Питание в частный дом, как правило, поступает открытым способом монтажа по вводном проводе с центральной электролинии 0,3-0,4 кВт. С опоры воздушной электролинии на распределительный электрощит приходит фазный провод «L» и совмещенный нулевой защитный и рабочий «PEN» (так званое однофазное питание).

Сравнительно с недавнего времени энергетики практикуют установку счетчиков (прибор учета) на улице, в распределительном электрощите (раньше была возможность устанавливать счетчики внутри дома). Поэтому, во вводном распределительном электрощите устанавливают электросчетчик и вводной аварийный (автоматический), выключатель (можете также установить и вводное УЗО селективного действия).

С вводного (распределительного) щита питающий провод (если есть такая необходимость, можно сразу делать разводку проводов по доме) прокладывается к внутреннему электрощиту, расположенному непосредственно внутри дома.

Так как электричество подведено к распределительному щиту можно смело начинать электроснабжение частного дома. Но для того чтобы электроснабжение было максимально надежным, будущих электрических потребителей необходимо разбить на группы.

Давайте рассмотрим основные группы потребителей:

1. Освещение;

2. Розетки;

3. Силовая группа (бойлер, электрическая плита, стиральная машина, котел и т.п.);

4. Хозяйственные нужды (пристройки, гараж, подвал и т.п.).

Распределив и уточнив точное количество групп в электрощите для каждой группы потребителей необходимо установить отдельные устройства защиты это выключатели автоматы и узо.

Схема подключения и распределения электропроводки при однофазном питании.

Также для точного составления схемы электропроводки в частном доме нужно иметь подробный план самого дома. Имея такой план по нему отобразить схему электропроводки.

План-схема размещения электрической проводки в частном доме.

Из вышеперечисленных данных составляем принципиальную схему электропроводки в частном доме.

Электрическая схема проводки дома.

Если у вас особняк несколько этажной то можно, а точнее нужно разбить электрических потребителей отдельно для каждого из этажей, половины дома или каждой комнаты по отдельности. Все зависит от количества и суммарной мощности потребителей.

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид – ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах.

Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех “подделках”, изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный “правильный” NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

• Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
• Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
• Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием

При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

• Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
• Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
• Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
• Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
• Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.

Более подробно о проводах и их обозначениях читайте статью Разновидности и марки проводов.
Совсем не обязательно запоминать по памяти все эти обозначения. Если вы не профессиональный электрик, то это вообще не имеет смысла. Проще выписать себе нужные пометки и обозначения перед походом по магазинам. А лучше перед покупкой проконсультироваться с профессиональным электриком, которому вы доверяете или продавцом-консультантом в магазине.
